Установка отливов на цоколь фундамента своими руками

Монтаж отлива на цоколь деревянного дома своими руками

Поскольку фундамент и стены являются несущими конструкциями здания, то их защита от влаги является важным мероприятием по сохранности дома от разрушения. Одним из способов является установка отливов.

Простая арифметика

Для устранения однобокой трактовки назначения цокольных отливов, необходимо внести ясность: установка отлива в деревянном доме преследует две цели –

  1. защита окладного венца от сырости;
  2. предохранение цоколя от намокания.

Отлив защищает цоколь и фундамент дома от попадания влаги

Уязвимым местом деревянного дома является первый ряд бревен или брусьев, которые уложены на цоколе. Этот ряд называется окладным венцом, и он более всех подвержен сырости, поскольку вся вода со стены скатывается вниз и задерживается на цокольном выступе. Такая особенность деревянного домостроения, при которой ленточный фундамент закладывается шире стен.

Конечно, верхняя часть фундамента гидроизолируется, а первым рядом укладывается подкладка (доска шириной от 20 см и толщиной 4-5 см обязательно вскрытой антисептиком), тем не менее для надежности в срубах устанавливают сливную доску.

Очень важно перед установкой сливной доски выполнить подготовительные операции по устройству цоколя. Эти операции включают:

  • выравнивание по уровню верха цоколя цементным раствором;
  • укладку рубероида в два слоя;
  • устройство по всему периметру верха фундамента подкладки;
  • крепление бруска со скошенной кромкой.

Для крепления сливной доски при установке бревенчатого сруба во втором бревне венца выбирается с внешней стороны паз, в который она вставляется одним краем. Второй край опирается на скошенный брусок, прикрепленный к цоколю.

Немного материаловедения

Помимо сливной доски, в деревянных домах применяются отливы из металла и пластика.

Металлические изделия для отвода воды бывают стальные, алюминиевые и медные. Из стальных наибольшим спросом пользуются оцинкованные отливы и такие, которые покрыты полимерной пленкой. Эксплуатационные характеристики их выше, к тому же они имеют различные цвета.

Пластиковые изделия всем хороши и даже есть специальные элементы для угловых соединений. Уступают металлическим по прочности, но выигрывают в цене.

Приступить к монтажу

Поскольку сторонников установки сливной доски становится все меньше, альтернативой выступает монтаж отливов из других материалов. Установка металлических и пластиковых отливов на цоколь фундамента деревянного дома практически ничем не отличается.

К монтажу отливов можно приступать после возведения стен, снятия лесов и отделки цоколя, но лучше это сделать на завершающем этапе. К тому же такую операцию по силам сделать своими руками.

  1. Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
  2. Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
  3. При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
  4. По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
  5. Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.
  6. Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
  7. На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
  8. Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.

Проделанный паз обязательно нужно обработать антисептиком.

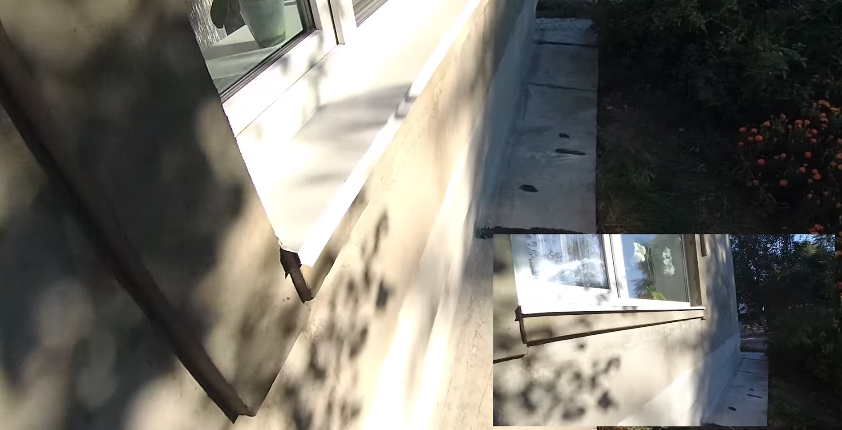

Установка отливов на цоколь деревянного дома своими руками

Установка отливов на цоколь деревянного дома своими руками предполагает ряд нехитрых операций. Подробно расскажем как сделать угол и как его крепить.

Пошаговая инструкция установки металлического отлива

Металлический отлив можно заказать или сделать самому. Как изготовить конструкцию самому мы расскажем ниже, а для примера будем пользоваться заказным элементом. За исходные данные примем следующие показатели: отлив из листовой стали, дом кирпичный с цементно-песчаной штукатуркой. Отлив устанавливается на оштукатуренные откосы.

Для работы понадобятся ножницы по металлу, если их нет, то допускается использование болгарки. Кроме этого нужно иметь угольник, маркер (карандаш по металлу очень плохо рисует), рулетку, отвертку и саморезы. Если нужно готовить основание цементно-песчаное, то приготовьте строительные инструменты.

Шаг 1. Проверьте состояние нижнего наружного откоса. Если оно не отвечает вышеперечисленным условиям, то придется штукатурить. Используйте обыкновенный цементно-песчаный раствор или клей для керамической плитки. Клеем можно только выравнивать небольшие неровности, а штукатурный раствор применяется, если место вообще не подготовлено. Во время работы следите, чтобы уклон был в пределах 10°.

Как сделать уклон?

  1. Набросайте слой раствора, толщина примерно на 1 см больше, чем нужно. Перед оштукатуриванием не забудьте смочить поверхности кирпичей.
  2. С помощью уровня на свежей штукатурке сделайте углубления под нужным углом. Вдавливайте его в массу, следите за показаниями шкалы. Канавки надо делать по краям и средине откоса.
  3. Ровным правилом постепенно снимайте излишки массы, контролируйте положение инструмента по сделанным канавкам.
  4. Гладилкой окончательно выровняйте поверхности. Продолжайте работы по установке отлива после того, как масса затвердеет.

Шаг 2. Снимите размеры отлива для оформления заказа. Он должен быть на несколько сантиметров длиннее и шире откоса.

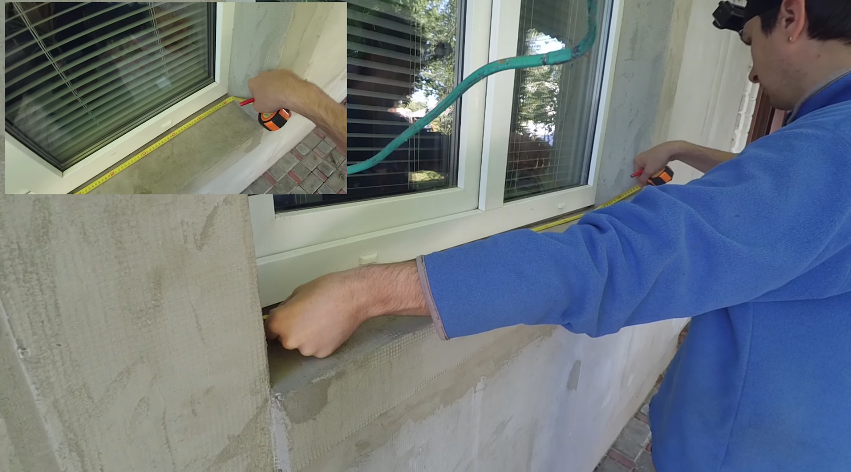

Выполнение замеров

Замер ширины

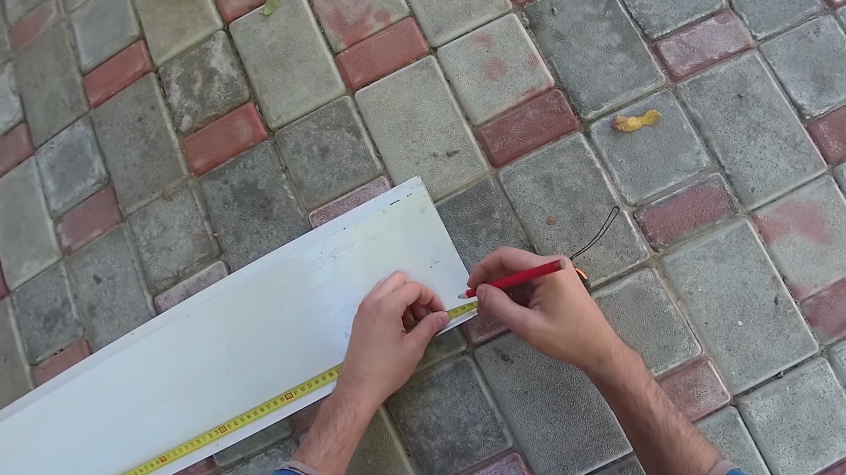

Шаг 3. Замерьте параметры откоса и перенесите их на отлив.

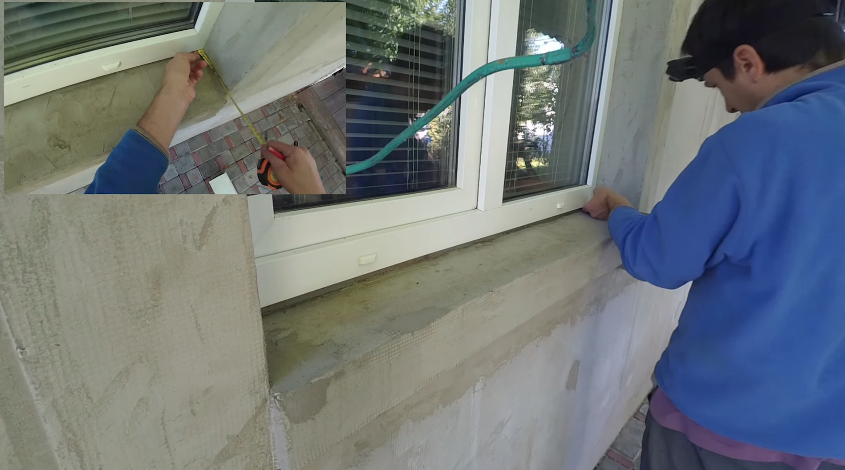

Замер откоса

Далее есть два варианта производства работ.

По нанесенным меткам изгибайте отлив. Места перегибов немного подрезайте ножницами по металлу или болгаркой. Высота боковых отгибов примерно сантиметр. Следите, чтобы края были ровными и максимально плотно прилегали к боковым откосам. Мы уже упоминали, что не советуем устанавливать отливы таким методом, слишком велики риски появления в местах примыкания протечек. Есть более надежный вариант.

Болгаркой с алмазным диском прорежьте в штукатурке в нижней части откосов ровные канавки глубиной до сантиметра. Срез должен быть ровным и располагаться на уровне расположения отлива. Канавку в углу между рамой окна и откосом придется продолбить вручную, диск в это место недостанет. Сделайте дину отлива примерно на два сантиметра больше ширины нижнего внешнего откоса

Загибать по бокам ничего не надо

Вставьте отлив в одну канавку до упора, немного согните его и осторожно вставьте второй конец в противоположную канавку. Сместите по горизонтали таким образом, чтобы оба торца отлива располагались в канавке

Небольшим шпателем раствором заделайте канавку

Массу набивайте плотно. Слегка влажной губкой подровняйте края, сделайте переход плавным и незаметным.

К сожалению, пластиковые отливы таким надежным способом установить нельзя. Они монтируются встык, место прилегания герметизируется герметиком. Торцы глушатся специальными вставками.

Шаг 4. Зафиксируйте саморезами изгиб отлива к оконной раме. На рамах имеются специальные углубления, следите, чтобы края изгиба не выходили за их пределы, изгиб отлива должен располагаться в канавке.

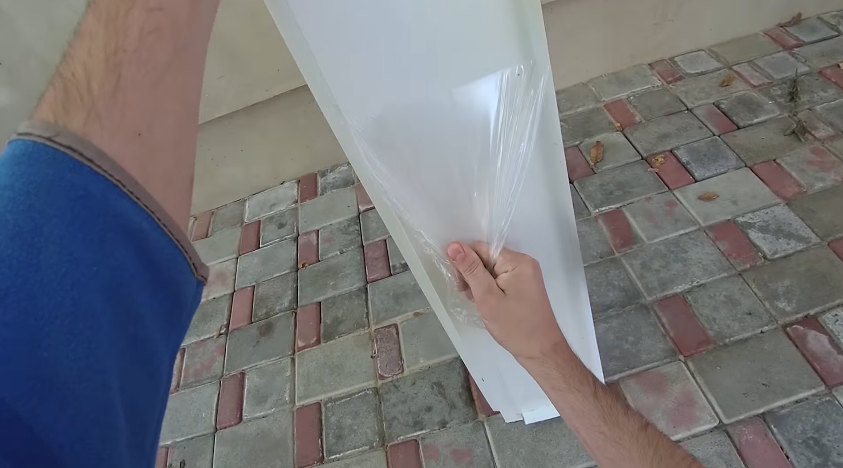

Снимите пленку с отлива

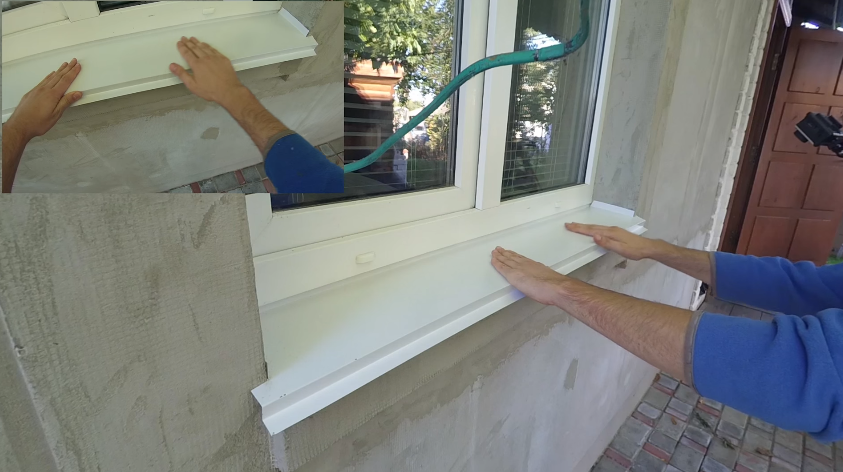

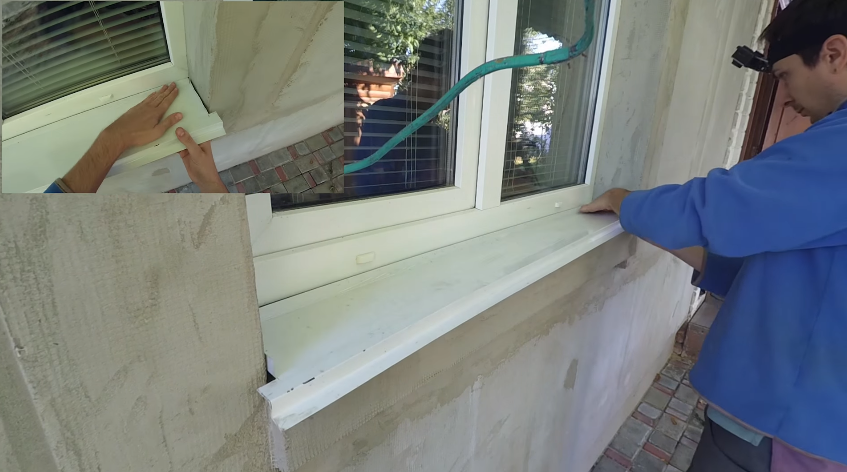

Установка отлива. Последняя примерка и подгонка

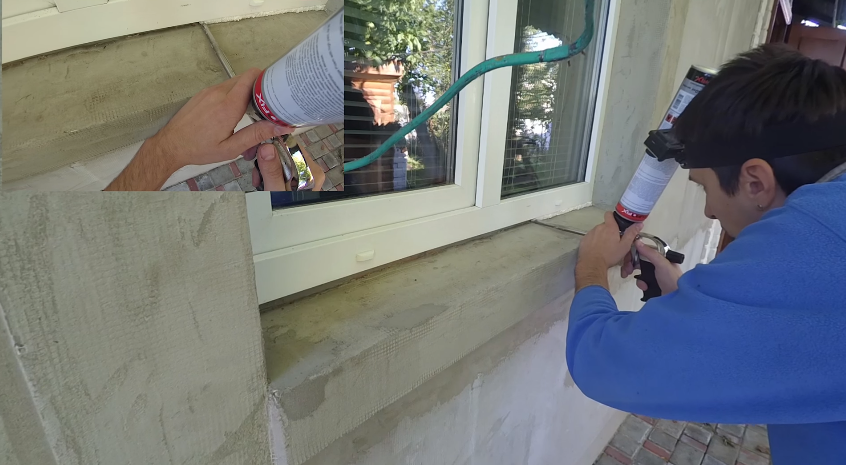

Нанесение пены

Укладка отлива на место

Если металлические отливы имеют длину более полутора метров, то можно во время установки пользоваться жидкими гвоздями, смазывайте поверхность основания и после этого ставьте отлив на место.

Отливы на окнах

Этапы установки отливов

Монтаж отлива считается довольно простым процессом, но он, в свою очередь, требует ответственности и внимательности, чтобы в конце результат устроил не только вас, но и всех живущих в доме.

Подготовка

Сперва нужно подготовить все расходные материалы и инструменты, чтобы процесс монтажа не останавливался ни на миг. Вам будут необходимы такие расходные материалы и элементы:

  • Кронштейны (специальные крепления);
  • Труба по высоте дома;
  • Соединительные вставки;
  • Саморезы, которые подходят для фиксации используемого материала;
  • Хомуты для крепежа трубы к стенам дома;
  • Воронка;
  • Желоб.

Предварительно нужно подготовить и инструменты для работы:

На начальном этапе нужно подготовить и место схода воды с крыши. Слив воды не должен причинять вреда ни зеленым насаждениям, которые растут во дворе, ни фундаменту дома, ни тротуарной плитке. Если канализация уже установлена на вашем участке, то эта проблема сама по себе снимается.

Разметка полосы

Монтаж необходимо выполнять с разметки той полосы, куда будет фиксироваться отлив. Сперва устанавливается водоприемная воронка, потому для нее обозначается поперечная линия. Держатели устанавливаются с дистанцией 15 сантиметров от краев воронки, при этом с двух сторон.

Вертикаль, проведенная от края крыши, обязана попадать ближе к стене здания, а не в самый центр желоба, это необходимо учитывать при монтаже держателей и воронки.

Эта конструкция помогает воде не проходить сквозь край при сильных осадках. Для этого также нужно придать желобу некоторый угол уклона.

Разметка линии крепежа держателей и наклона желоба

Вам потребуется вычислить разницу между высотой крепежа конечного и установленного держателей. Данное расстояние умножается на три. Кронштейн необходимо закрепить, учитывая все проделанные вычисления. Эта линия отбивается при помощи трассировочного шнура. Держатели устанавливаются на расстоянии, эта дистанция составляет приблизительно полметра. Сперва делается разметка под все держатели и лишь затем делается их крепеж.

Установка желобов по длине

В держатели нужно установить части желоба, чтобы непосредственно между держателями были места для соединительных вставок. Правильно установленные отрезки крепятся вставками, которые имеют граничные отметки. Дистанция между краями желобов обязана быть 7-12 см.

Собранный желоб ставится в держатели, делается проверка наклона с использованием воды. Даже большое количество жидкости обязано легко проходить по желобу, если это не происходит, то значит, нужно опять переставлять систему.

Установка водосточной трубы

Если каких-либо повреждений и недостатков нет, то можно начинать монтаж водосточной трубы, установка которой происходит от самой воронки. Можно закрепить трубу при помощи колена, это будет зависеть от расстояния до стены

Важно предварительно подготовить необходимое количество труб и всех элементов крепления, чтобы не прерывать монтаж на его финальном этапе

Грамотно установленные отливы придадут дому привлекательный внешний вид и защитят ваше жилье от негативного действия влаги.

Но даже отливам для крыши из самого качественного материала необходим постоянный уход. Он состоит в периодической очистке желобов от грязи и мусора. Тем более это актуально с приходом холодов, так как, если в них будет вода, то при замерзании она сможет повредить всю систему. Постоянный уход за водоотливами защитит не только саму конструкцию, но и стены дома.

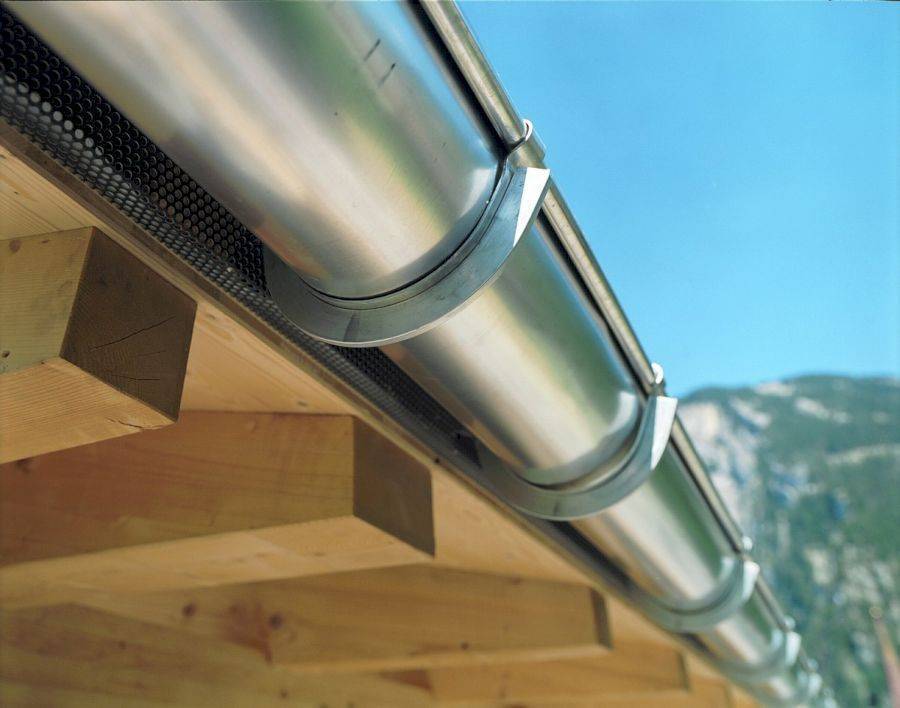

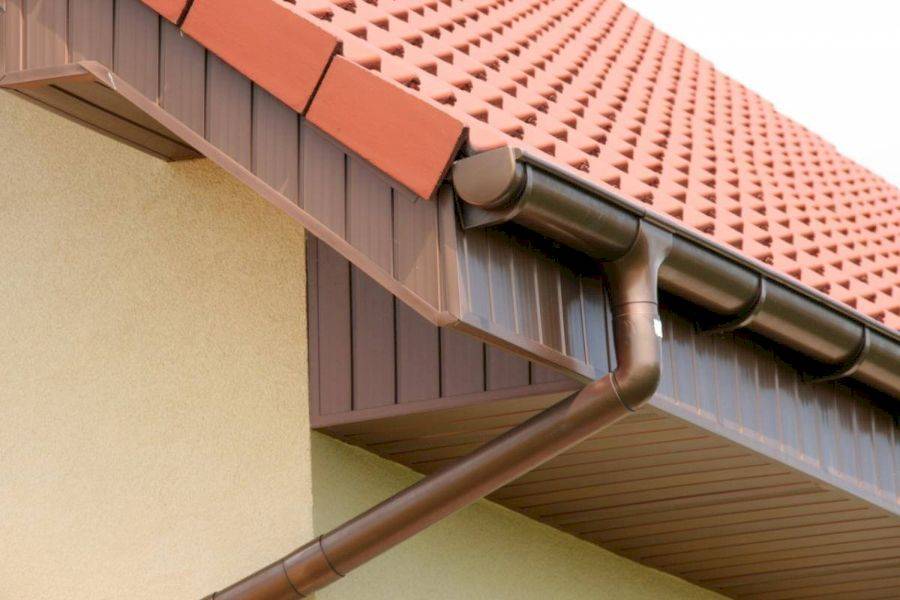

Отливы для крыши

Назначение и виды отливов

Зачем нужны отливы для цоколя? В связи с тем, что нагрузка на цоколь достаточно велика, его делают немного толще других стен. На выступе, который получается сверху цоколя, может скапливаться вода. Из-за этого штукатурка, а затем сам цоколь и фундамент намокают и постепенно портятся. Проникая в стены, вода вымывает связующие компоненты материалов. Если потом влажный фундамент замёрзнет, в нём могут появиться трещины и другие деформации. Именно поэтому установка защитных элементов в верхней части цоколя является обязательным этапом строительства.

Вода и снег будут скатываться по наклонной «полке», не разрушая материал основания дома.

Отливы можно соорудить практически из любого имеющегося материала. Для этого подойдут различные виды пластика, сталь, медь и алюминий

Если вы выберите сталь, обратите внимание на то, чтобы она была нержавеющей или оцинкованной. Отливы из стали также часто выпускают с дополнительным защитным покрытием

Слой цинка или специальный краситель смогут защитить поверхность от внешних повреждений и ржавчины.

  • Металлические отливы для цоколя пользуются наибольшей популярностью из-за их эксплуатационных характеристик. Благодаря защитному слою из полимеров, они устойчивы к любому виду осадков и будут оберегать здание даже в сильную непогоду. Кроме того, они отличаются невысокой ценой и возможностью заказа по индивидуальным меркам. Их можно оставить без покраски или же воспользоваться краской, подходящей к фасаду дома.
  • Главный плюс пластиковых элементов – это лёгкий монтаж. Также они имеют небольшой вес, поэтому их крепление можно провести самостоятельно. Для этого совсем не обязательно иметь строительные навыки. Пластик очень прочен, бесшумен, долговечен и способен противостоять выгоранию на солнце.

Параметры кровельных отливов

Установка отливов на крышу это последний этап работы, перед этим вам нужно сначала их выбрать и купить.

Материалы

На данный момент купить отливы для крыши не проблема, сложнее их выбрать. О ценах я расскажу позже, а сейчас коротко пройдемся по материалам.

Из чего делают водоотливы для крыши

Фото

Материалы

Оцинкованная сталь

Толщина листа здесь не превышает 1 мм, поэтому конструкция достаточно легкая, плюс цена водоотлива вполне приемлемая.

Сталь с полимерным покрытием

Здесь стальной лист покрывают пластизолом, полиэстером и прочими подобными полимерами. Устойчивость такого покрытия на порядок выше, чем у обычной оцинковки.

Алюминий

Главным достоинством алюминиевых желобов считается их малый вес, плюс этот металл не подвержен коррозии, поэтому не нуждается в обязательном окрашивании.

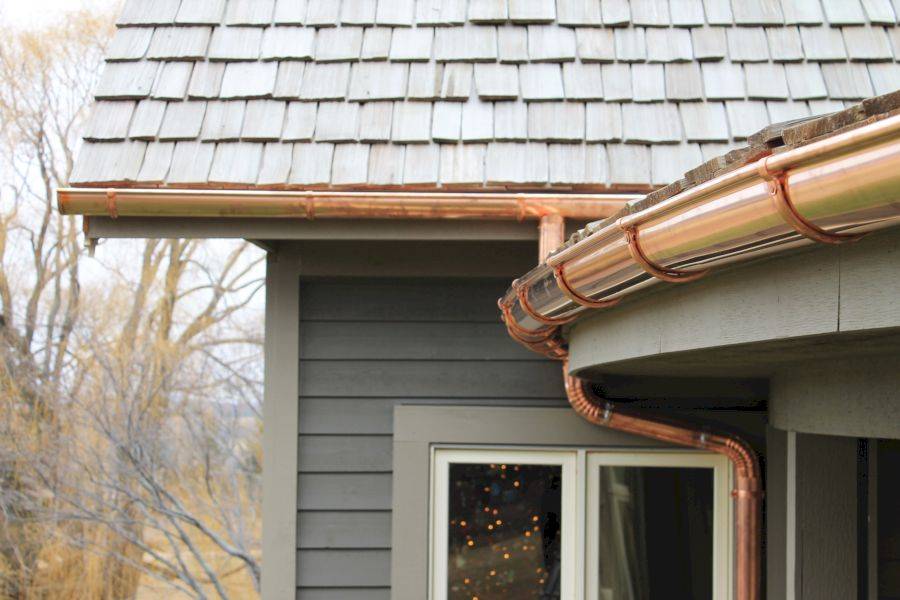

Медь

На медные водостоки крыши производители дают гарантию от 70 лет, но служат они гораздо больше.

Медь не боится агрессивной химии, коррозии и прочих неприятностей, проблема лишь в том, что цена таких конструкций в разы превышает стоимость пластиковых или оцинкованных водоотливов.

Пластик

Сейчас пластиковый отлив выбирает каждый третий застройщик. Конструкция легкая, изящная, плюс современные полимеры не выгорают на солнце.

Завистники говорят о том, что пластиковый водосток хрупкий, но если выбрать нормального производителя и правильно установить отливы на крышу, то служить они будут не один десяток лет.

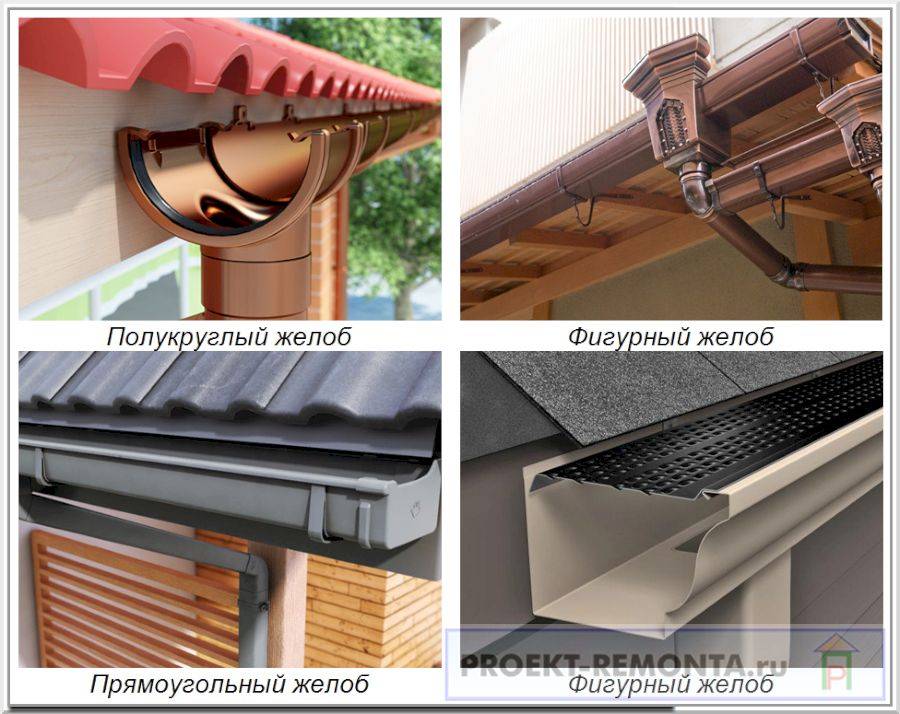

Форма водостоков

По форме водоотливы кровли бывают полукруглыми, прямоугольными и фигурными. Строго прямоугольные желоба, прямо скажем, на любителя. Их фигурные собратья выглядят оригинально, но обходятся на порядок дороже.

Самыми удобными, практичными и популярными считаются полукруглые виды желобов. Их плюс в том, что у таких конструкций нет внутренних углов, где постоянно собирается грязь и мусор, а чистить кровельный желоб без спецоборудования, своими руками весьма проблематично.

Как показывает практика, полукруглые кровельные отливы являются оптимальным вариантом

Расчет водостока

Чтобы рассчитать количество материала, вам нужна длинна периметра и квадратура проекции кровли на землю (квадратура участка под домом). По инструкции длина одного желоба направленного в одну воронку не должна превышать 10 м, но в реальности лучше отталкиваться от 5, максимум 7 м.

На длинных пролетах кровли желоба рассекаются от центра по сторонам, где на углах устанавливаются сливные воронки. Схема расположения воронок и точек рассечения прямых пролетов кровли зависит от конфигурации конструкции.

Монтаж отлива планируется из расчета 5 – 7 м прямого желоба на 1 сливную воронку

  • После замера периметра крыши вам нужно прибавить к общему метражу 10 – 15 %, они уйдут на подрезку и нахлест в стыковочных узлах.
  • По возможности на каждом углу кровли необходимо ставить воронку.
  • В среднем поддерживающие кронштейны устанавливаются с шагом 600 мм.

С расчетом ширины желоба дело обстоит так. По правилам на каждый квадратный метр плоскости кровли приходится 1,5 мм ширины. То есть, на кровлю в 100 м² ставится желоб в 150 мм. Но в реальности профессионалы обычно делают проще.

  • На крыши жилых домов с площадью кровли до 100 м² ставится желоб шириной 100 мм.
  • При квадратуре до 120 м² — ширина желоба берется 120 мм.
  • При квадратуре до 150 м² — ширина желоба берется 150 мм.

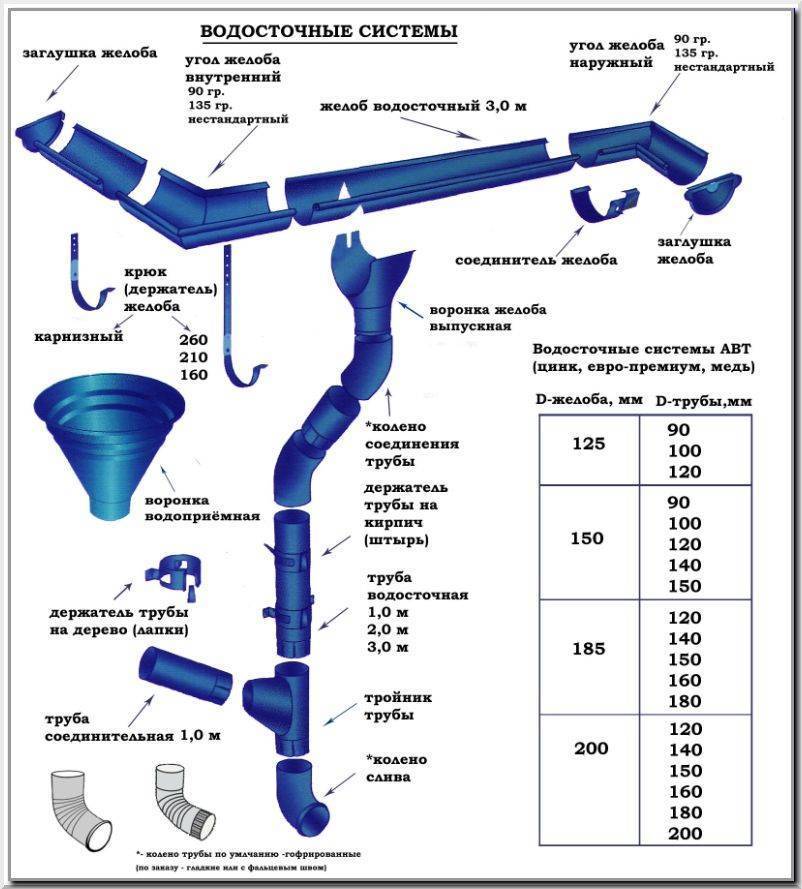

Что касается водосточных труб, кронштейнов и прочей фурнитуры, то обычно в магазинах это все идет в комплекте. Вы говорите ширину желоба и вам подбирают под неё всю систему. При подборе фурнитуры трубы желательно брать с большим диаметром, так меньше вероятность засора.

Водоотливы для крыши металлические могут иметь несколько вариантов фурнитуры

Вопросы цены

Какими бы красивыми ни были отливы для крыши, цена на них зависит от 2 вещей. Во-первых, известность бренда, а во-вторых, уровень цен в регионе. Я вывел среднюю стоимость водоотливов для крыши, на нее можно ориентироваться, но делать окончательные расчеты не стоит.

Средняя цена отлива кровли

Материал

Цена за 1 м (Российские рубли)

Как крепятся отливы на цоколь?

Крепить отливы нужно после окончания отделки цоколя, перед началом отделки стены. Для работы необходимо иметь запас инструмента и материалов:

  • плоскогубцы;
  • строительный уровень;
  • молоток;
  • киянка;
  • мастерок;
  • ножовка по металлу;
  • перфоратор;
  • шуруповерт;
  • саморезы;
  • шурупы с дюбелями;
  • строительный шнур;
  • листы металла или готовые отливы;
  • цемент;
  • песок;
  • морозостойкий герметик.

Перед монтажом необходимо проверить горизонтальность. При наличии отклонений и перекосов необходимо выравнивание с помощью цементно-песчаного раствора. Для нормального прилегания поверхность для установки отлива лучше сделать в виде откоса. На углах стены закрепляется шнур, установленный горизонтально. По шнуру с помощью мастерка делается откос. Раствор для откоса приготавливается из одной части цемента и трех частей песка. Воды добавляется столько, чтобы готовый раствор не стекал с мастерка. Для испарения влаги и схватывания раствора делается выдержка в течение нескольких суток. Планка отлива крепится непосредственно к стене или к направляющим, устанавливаемым для отделки стены.

Цвет отливной планки подбирается в тон основной отделки стены или в контраст этому тону. Контрастная или металлическая отделка подчеркивает строгость общего вида здания. К направляющим планка крепится саморезами, а к стене дюбель-гвоздями. Отлив складывается обычно из двух деталей: стартовой планки и непосредственно отлива. Если поверхность планки широкая, то делается дополнительное крепление к цоколю. Такой монтаж удержит пластину от воздействия ветра. Нахлест стартовой планки уплотняется морозостойким герметиком. Если металлический отлив покрыт пластиком, то по нему нельзя стучать молотком во избежание отколов части покрытия . Не следует устанавливать отливы до окончания основного строительства. Они могут быть повреждены во время производства других работ: падением предметов, инструмента, кирпичей.

При монтаже отлива на деревянную стену можно сделать в стене пропил болгаркой для закрепления в полученной щели верхней части конструкции. Полученное соединение следует уплотнить герметиком. Если под отливной планкой получается пустота, то под планку нужно положить доску. Если все сделать аккуратно, то гидроизоляция фундамента значительно улучшится. Без отлива, установленного на цоколь, здание выглядит небрежным и незаконченным.

Цокольные отливы применяются для защиты выступающих участков на фасаде здания. Одним из таких участков является цокольная часть здания. В основном цоколь фасада расположен за гранью общей плоскости фасада и облицовка монтируется на клеевые основы. Установленный цокольный отлив прикрывает открытые торцевые участки, защищая основание от разрушения влагой. Также цокольный слив позволяет отводить потоки воды за грань облицовки, что позволяет сохранить стены чистыми.

Конфигурация цокольного отлива определяется индивидуально, исходя из параметров ваших строительных оснований, типов облицовки и др. Цвет изделиям придается посредством нанесения порошковой краски или полимерного стандартного покрытия по .

Правила выбора


Отлив цоколя выполняется из разных материалов, от этого зависит его стоимость. На цену влияет конфигурация сливной полосы, т.к. увеличение числа сгибов ведет к удорожанию производства. Вместе с отливом приобретаются готовые стыки внутренних, наружных углов, элементы поворотов, переходов. Такие соединения можно выполнить непосредственно на месте и этим удешевить приобретение.

Приблизительная стоимость водоотливов за 1 погонный метр:

  • пластик стоит 80 – 500 рублей;
  • оцинковка — 60 – 450 рублей;
  • алюминиевая полоса — 300 – 900 рублей;
  • бетонное обрамление — от 150 рублей;
  • защита из клинкера — от 1900 рублей и выше;
  • медь — 1200 – 8000 рублей;
  • песчаник и похожий камень — от 500 рублей и выше.

Материал выбирается в зависимости от фасада, чтобы не нарушить общий вид. Например, водосбросы из пластика или ПВХ не будут смотреться на основании из природного камня, сюда лучше поставить элементы из клинкера или меди. На выносном каркасе из профлиста невозможно установить сбрасыватель воды из природного камня или песчаника, лучше подойдет пластик или оцинковка.

Особенности отливов на фундамент

Отлив – это узкий металлический или пластиковый козырек, который помещают над выступающей плоскостью. Расположен с небольшим уклоном от фасада. Один край крепят к фасадной стене, второй вертикально загнут вниз.

1. Отлив. 2. Фундамент или цоколь. 3. Пена. 4. Герметик. 5. Стена.

Нарядные отливы могу стать украшением фасада, но их целевое назначение не декоративное. Цоколь возводится, как правило, из бетона, а бетон –пористый материал. Проникновение воды в поры имеет плачевные последствия:

  • при замерзании и оттайке основание может пойти трещинами;
  • коррозия арматуры приводит к потере прочности и снижении несущей способности фундамента;
  • на поверхности образуются плесень и грибок;
  • по капиллярам вода проникает в фасадные стены, через них – в дом. Разрушаются несущие конструкции, портятся отделочные материалы. В комнатах создается болезненный микроклимат.

На левом фото — разрушение облицовки фундамента в результате не верной установки отлива. На правом — все правила установки отлива на фундамент соблюдены.

Материалы изготовления отливов:

  • оцинкованное железо;
  • оцинкованная или нержавеющая сталь;
  • алюминий;
  • медь;
  • металл с полимерным покрытием. Цветовая гамма различна;
  • пластик, ПВХ.

Отливные планки могут быть выполнены в тон фасаду, цоколю или контрастного цвета.

Традиционный вариант – неокрашенные отливы из алюминия или нержавейки.

Фасадные отливы из нержавейки

Респектабельно смотрится этот аксессуар из меди.

Фасадные отливы из меди

Изредка встречаются отливы из бетона, но они тяжелые и неудобные в монтаже. Популярны стальные с полимерной пленкой: они недороги, эстетичны, долговечны (пленка защищает металл от коррозии), бывают разных цветов.

Стальные фасадные отливы с полимерной пленкой

Максимальная длина одной планки отлива – 5 метров, ширина зависит от ширины выступа. Отливы можно приобрести готовыми, но чаще их делают на заказ: так проще учесть все архитектурные особенности дома. Несложно также изготовить отливы своими руками.
