Опрессовка системы отопления и водоснабжения

Опрессовка открытых систем отопления воздухом

В открытом контуре системы отопления частного дома для создания давления используется расширительный бак, устанавливаемый на чердаке здания. Давление в системе определяется напором водного столба, при его высоте от нижней точки трубопровода до зеркала воды в расширительном баке около 10 метров, напор в линии будет составлять 1 бар.

Для проверки системы достаточно 2-х кратного значения испытательного давления в 2 атмосферы, такой параметр довольно просто получить, используя пневматические методы опрессовки компрессором или ручным автомобильным насосом. Процедура опрессовывания воздухом состоит из следующих операций:

  1. Полностью закрывают все автоматические воздухоотводчики на коллекторах, гидрострелках и полотенцесушителях, плотнее закручивают ручные краны Маевского на радиаторах.
  2. Сливают теплоноситель из отопительной системы, после чего проводят ее промывку приведенным выше способом, затем воду выливают.
  3. Герметично перекрывают входной патрубок расширительного бака на чердаке, подключают через специальный переходник штуцер в форме елочки к сливному патрубку нижней части системы, надевают на него шланг, с которым соединен компрессор или насос, и закрепляют его хомутом или проволокой.
  4. Производят закачку воздуха в систему, отслеживая показания по манометру, при достижении давления в 2 бара перекрывают входной вентиль.
  5. Отслеживают показания манометра в течение 30 минут, если они не меняются, опрессовка считается завершенной. При уменьшении показаний манометра пытаются обнаружить утечку с помощью мыльного раствора, при положительном исходе воздух под давлением спускают.
  6. После ремонта проблемного узла опрессовочную процедуру повторяют, снова закачивая воду компрессором или ручным насосом до нужного давления.

В частном доме проверку отопительной системы повышенным давлением обычно проводят после ввода отопления в эксплуатацию и проведения ремонтных работ, желательно производить эту процедуру не реже, чем один раз в 5 лет для профилактики и выявления возможных протечек.

Процесс проведения работ не представляет особых сложностей для неподготовленного домовладельца, специальное дорогостоящее оборудование можно взять напрокат в одной из фирм и провести испытания самостоятельно в течение нескольких часов в соответствии с техническим регламентом.

Особенности опрессовки во многоквартирных домах

При наличии смешанной системы водоснабжения опрессовку труб проводят последовательно по каждому стояку, предварительно отключая смежные. Используются насосы поршневого типа, исключающие перегрузку по давлению и искрообразование.

Разводка труб водоснабжения в квартире: схема водопровода, монтаж Каким должен быть домашний водопровод? Простым, надежным, незаметным, современным, безопасным. Такие пожелания у каждого заказчика. И ремонтопригодным – добавит специалист. Отдельные энтузиасты…

Насос должен иметь соответствующее предохранительное устройство и средства управления.

Давление испытательной среды медленно повышают до заданного значения и удерживают в течение времени, соответствующего условиям вышеуказанных СНиП.. Затем выполняется визуальный осмотр каждого стояка, по результатам которого определяют, существует ли какая-либо утечка.

Гидравлические испытательные насосы должны иметь подачу до 770 л/мин и компрессию до 2800 бар. Питание оборудования —  только от электродвигателя.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Как сделать правильный выбор


При выборе нужно учитывать емкость системы отопления При выборе насоса нужно учитывать общую емкость системы, которая подвергается процедуре, и частоту проведения опрессовки. На рынке представлены модели различных марок, выбирать которые необходимо в зависимости от их типа. Ручные модели имеют упрощенную конструкцию, не доставляют сложностей и недорого стоят. Но для создания нужного уровня давления при работе с ними нужно тратить больше времени в отличие от насосов с электрическим приводом. Приборы различаются с учетом продолжительности работы и способны выдавать результаты с разной точностью, на которую влияет мощность конкретной модели.

Если в процессе процедуры используется насос с низкой мощностью, для проведения тестирования понадобится больше времени, поскольку такие устройства медленно заполняются водой. Выбирать опрессовщик нужно с учетом габаритов системы трубопровода, которую подвергают проверке. Если речь идет о частном доме, можно приобрести специальный нагнетатель, пропускающий 2-3 литра жидкости в минуту. Для многоэтажных домов и теплотрасс используют циркуляционные насосы, обеспечивающие непрерывное движение жидкости внутри системы.

Характеристики оборудования

Электрические модели обладают рядом преимуществ, которые позволят использовать насосы в промышленных масштабах:

  • короткий интервал времени для нагнетания нужного давления;
  • позволят создавать более высокое давление, чем механические устройства;
  • конструкция надежна, имеет долгий срок эксплуатации;
  • устройства снабжаются автоматикой, способной регулировать процесс и остановить насос при достижении заданного параметра.


Насосы, оптимально, подойдут для протяженных контуров производственных цехов, многоэтажек, магистральных путей.

Небольшие трубопроводы опрессовывают механическими насосами, которые в таких случаях экономичнее и практичнее.

К минусам электронасосов можно отнести:

  • высокую стоимость. Начальная цена составляет 15-20 тысяч рублей;
  • зависимость от электросетей или генераторов;
  • большой вес и линейные размеры;
  • устройства требуют постоянного обслуживания.


Перечисленные недостатки являются фактическими плюсами механических моделей.

Устройства отличаются демократичной ценой, которая начинается с 3-3,5 тысяч рублей.

Это касается отечественных моделей, импортные насосы стоят в 2-3 раза дороже.

Механические насосы способны создать необходимое для испытаний давление.

Советы

Даже в новом многоквартирном доме с только что введенной в эксплуатацию системой в течение первых месяцев теряется около 10% эффективного обогрева. В соединительных узлах появляются шлам и коррозия, из-за которых появляется накипь и осадок. Оседающая грязь снижает эффективность систем. Слой накипи может быть настолько массивным, что препятствует теплообмену. Элементы из-за этого изнашиваются.

Первым признаком оседания накипи является неравномерный нагрев труб. Обычно в этом случае нижняя часть батарей является холодной. Еще о наличии накипи можно узнать по характерному потрескиванию батарей. Этот эффект возникает из-за водяных паров, которые попадают в накипь. При этом снижается мощность котельного оборудования, а затраты топлива увеличиваются.

Система очищается от накипи химическим или физическим методом. Физические методы предполагают задействование специального оборудования – компрессоров. Химический метод осуществляется при помощи специальных препаратов. И в том, и в другом случае траты на очистку будут меньшими, чем бы они составили при замене узловых соединений.

В частной квартире промывка системы отопления возможна при помощи подручных средств, например, лимонной кислотой. Домашние умельцы советуют добавлять в систему моющее средство с лимонной кислотой. Водный раствор со средствами нужно оставить в системе на сутки. Мыльную воду из системы затем нужно слить, а саму систему промыть средством вроде Calgon. А также можно рассмотреть готовые составы, предлагаемые в магазинах для промывки отопления. Покупные средства можно использовать по методу, который описан выше.

Промывка радиаторов в отдельности от системы возможна, если на них установлены специальные краны. Приспособление включает шаровой вентиль и батарейную пробку. К приспособлению подключается шланг, свободный конец которого отводится в канализацию. Кроме очистки самой системы, иногда может потребоваться очистка самого котла, если речь идет об отоплении в частной квартире. При промывке оборудования воду нужно подавать в обратном направлении от течения теплоносителя.

В случае с оборудованием также можно использовать механические или химические методы. Промывка котлов должна производиться отдельно от систем труб. На время очистки оборудование должно быть полностью отсоединено от труб. Если работы будут произведены правильно, большая часть нечистот удалится. Работа отопительной системы будет налажена на всю ее эффективность. Каких-либо способов исключить полностью коррозию металлических труб не существует, ведь металл в любом случае будет превращаться в ржавую труху, если оставить систему без промывки и очистки.

Испытания на герметичность и прочность нужны независимо от условий установки системы и используемых технологий. При опрессовке современных систем эта технология предполагает сбрасывание подаваемого давления до рабочего значения при проверке мест возможных утечек. Если дефекты обнаружены, они устраняются, а испытательные процедуры повторяются вновь.

Современные методики позволяют найти даже небольшие утечки. Однако любые неполадки требуют визуального осмотра. Поэтому у специалистов, проверяющих системы в многоквартирных домах, должен быть доступ в квартиры. Для уточнения сроков проведения работ в своих домах, следует обратиться в соответствующую службу ЖКХ.

Источники

  • https://teplospec.com/montazh-remont/chto-takoe-opressovka-sistemy-otopleniya-opisanie-protsessa-posledovatelnost-vypolneniya-rabot.html
  • https://trubarik.ru/ekspluatatsiya/opressovka-trub-otopleniya-i-vodosnabzheniya
  • https://101studio.ru/sistemy/opressovka.html
  • http://PechiStroy.ru/remont/kak-opressovat-sistemu-otopleniya-v-chastnom-dome-i-kvartire.html
  • https://stroychik.ru/otoplenie/opressovka-sistemy-otopleniya-i-vodosnabzheniya
  • https://sandizain.ru/otoplenie/obsluzhivanie/opressovka-sistemy-vodyanogo-otopleniya.html/
  • https://sovet-ingenera.com/otoplenie/o-drugoe/opressovka-sistemy-otopleniya-svoimi-rukami.html
  • http://SpetsOtoplenie.ru/otoplenie-mnogokvartirnyh-domov/problemy-otopitelnyh-sistem-i-ih-ustranenie/chto-eto-takoe-opressovka-sistemy-otopleniya-i-kogda-ona-nuzhna.html
  • https://stroy-podskazka.ru/vodosnabzhenie/nasosy/dlya-opressovki-sistemy-otopleniya/
  • http://teploguru.ru/sistemy/opressovka-sistemy-otopleniya.html
  • https://stroy-podskazka.ru/otoplenie/provedenie-opressovki/

Промывка систем отопления

Гидропневматическая промывка отопительных систем является обязательным мероприятием при подготовке системы отопления к пуску перед началом отопительного сезона.

Вода циркулирует по замкнутому контуру системы отопления на протяжении отопительного периода, а при нагревании и остывании происходит отложение солей жесткости. А это вместе с процессами коррозии внутренних стенок труб приводит к отложению накипи на них. Накипь значительно уменьшает внутреннее сечение трубопроводов, увеличивает гидравлическое сопротивление системы и снижает теплоотдачу радиаторов.

В высокотемпературных системах отопления накипь приводит к локальному перегреву и к дальнейшему образованию свищей. Отложение накипи толщиной в один миллиметр приводит к снижению теплоотдачи системы отоплении на 15-20%. А в глобальных масштабах — это колоссальные потери тепловой мощности и значительное снижение энергоэффективности системы со значительным ростом затрат на обогрев здания.

Промывка систем отопления является таким же необходимым ежегодным мероприятием, как и опрессовка, и проводится перед началом отопительного сезона или на момент ввода в эксплуатацию.

Главным признаком «забитой» системы отопления является увеличение роста расхода теплоносителя, увеличение времени прогрева или неравномерный прогрев радиаторов. В этих случаях часто возникают такие ситуации, когда трубопроводы горячие, а радиаторы еще непрогретые.

Методика гидропневматического способа сводится к заполнению системы чистой водой и подключению в нее воздушного компрессора. Избыточное давление воздуха увеличивает скорость течения теплоносителя и создает турбулентные потоки жидкости. Эти потоки в местах отложений накипи создают вихревые колебания, вследствие чего частицы загрязнений отрываются от поверхности стенок.

При подаче воздуха высокого давления вентиль на воздухоспускных клапанах необходимо закрыть, а для защиты компрессора от попадания воды из системы следует установить обратный клапан.

Также для промывки системы существуют специальные растворы, которые расщепляют отложенную на стенках трубопроводов накипь и снижают тем самым их гидравлическое сопротивление.

У фирм, занимающихся гидравлическими проверками систем, оборудование более серьезное

Если вы модернизировали отопление или горячее водоснабжение собственного дома, и точно знаете, что трубы и оборудование у вас в нормальном состоянии, в них нет солей и отложений, можете проводить опрессовку самостоятельно. Никто у вас требовать акты проведения гидравлических испытаний не будет. Даже если вы увидели, что трубы и радиаторы у вас засорены, вы можете промыть все самостоятельно, после чего опять-таки протестировать. Если же вам просто не хочется заниматься этим, можно вызвать специалистов. Они сразу и почистят систему и проведут ее опрессовку, да еще выдадут вам акт.

Технические требования

Чтобы технические требования были полностью соблюдены, опрессовку отопительной системы должен проводить только аттестованный сотрудник. У работника обязательно должно быть специальное оборудование. СНиП регулирует нормируемый уровень давления. Рекомендованные параметры должны быть выше рабочих в 1,5 раза, но при этом не ниже 0,6 МПа. Техправила эксплуатируемых тепловых сетей предполагают, что показатели подаваемого давления должны быть в 1,25 выше рабочих и не ниже 0,2 МПа.

Обычное рабочее давление отопителей частного дома до трех этажей составляет не более 2 атм. В домах с пятью этажами рабочее давление – 3–6 атм. В зданиях от 8 этажей и выше рабочее давление – от 7 до 10 атм. Испытуемое давление должно доводиться до максимального уровня. Этот параметр часто связан с особенностями составляющих деталей отопительной системы. Трубы, радиаторы, арматурные соединения в многоэтажных домах бывают в худшем состоянии, чем эти же детали в частном доме.

Если работы проводятся профессионалами, специалисты руководствуются целым рядом нормативных документов, а именно:

  • СНиП 41-01-2003 «Отопители, вентиляционные системы, системы кондиционирования»;
  • СНиП 3.05.01-85 «Санитарное техническое оборудование внутри зданий».

А также существуют технические правила, регулирующие эксплуатацию тепловых энергетических установок, которые утверждены Приказом Министерства энергетики РФ.

На трубах зачастую появляются налеты и отложения, которые снижают проходимость почти вдвое. Качество циркуляции носителя тоже уменьшается. Если требования, прописанные в документах, не будут соблюдены, то обычная подготовка к отопительному сезону может превратиться в аварийную ситуацию, которая повлечет за собой массу проблем. Если ситуация возникнет в условиях холодов, то следует разморозить систему отопления, что повлечет за собой полную или частичную замену труб.

Опрессовка — обязательная испытательная процедура для системы отопления

Во время проведения этих мероприятий неповрежденные детали системы, обладающие требуемым запасом прочности, никак не пострадают. А вот слабые места, например, источенные длительной эксплуатацией трубы или плохо смонтированные, негерметично «запакованные» соединительные узлы, при подаче в систему высокого давления сразу же проявят себя.

Автономную систему отопления, установленную в квартире многоэтажного дома, в некоторых случаях рекомендовано проверять компрессором с помощью пневматической опрессовки, во избежание просачивания воды на нижние этажи.

Видео: для чего нужна опрессовка отопительной системы дома

Последовательность работ

При проведении работ необходимо учесть характерные особенности имеющейся отопительной системы, чтобы правильно определить, какое давление может быть применено во время опрессовки. К таким параметрам относятся:

— тип разводки системы отопления.

— характеристика имеющихся труб, то есть их возраст, толщина стенок, материал, из которого они изготовлены;

— количество этажей в здании;

— характеристики запорной арматуры.

После того как основные параметры уточнены, можно приступать к проведению основных контрольно-проверочных мероприятий, которые суммарно включают в себя:

— подготовку оборудования;

— слива старого, подлежащего замене теплоносителя;

— закачка проверочной жидкости и создание необходимого давления в отопительной системе;

— завершающая промывка, заполнение системы штатным теплоносителем;

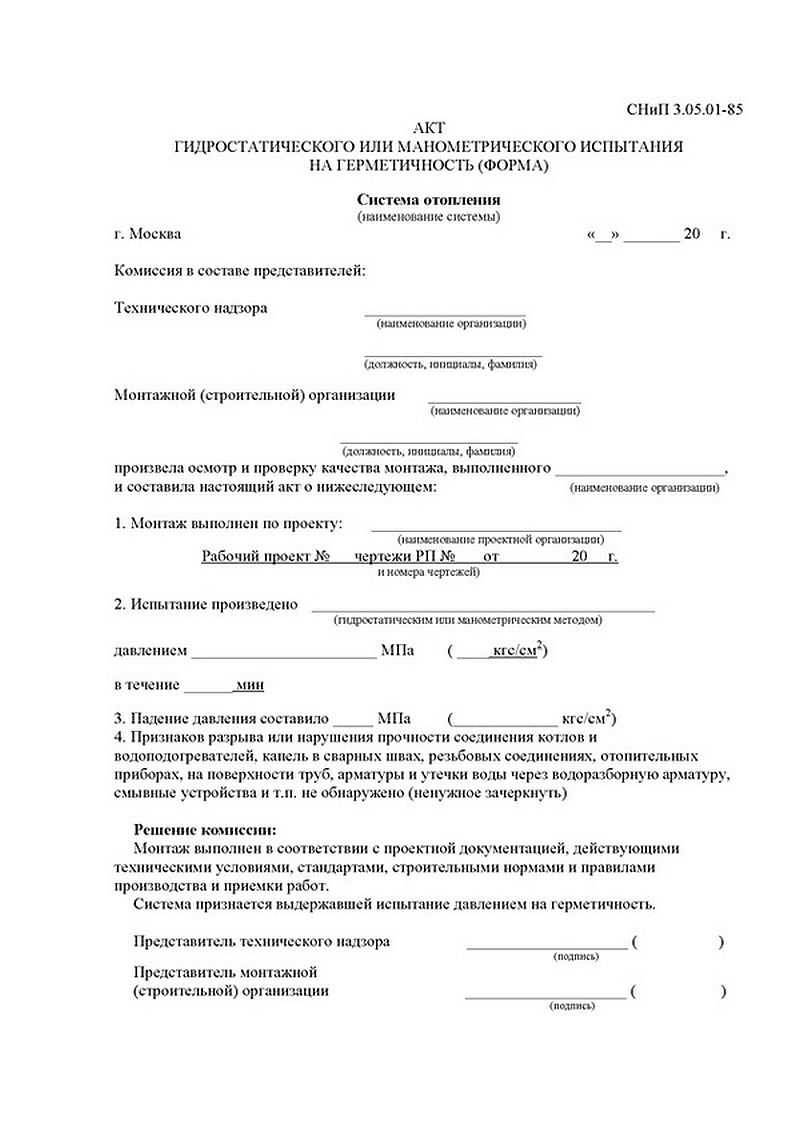

— составление необходимых документов о проведенных работах.

Если во время проведения перечисленных этапов обнаружатся поврежденные участки системы, то необходимо будет остановить испытания и приступить к устранению выявленных изъянов. После ремонта и герметизации непрошедших испытаний участков, комплекс опрессовочных мероприятий проводятся заново. Если после этого повреждений обнаружено не будет, то система считается исправной, успешно прошедшей испытательные процедуры.

Важность предварительной промывки труб

Начиная мероприятия по промывке и опрессовки отопительной системы, в первую очередь необходимо отключить ее от подачи воды и удалить теплоноситель.

Перед тем как проводить испытательные процедуры на системах, которые уже эксплуатировались в течение определённого времени, рекомендовано произвести промывку труб отопительного контура. Эта операция может быть выполнена разными способами, но главная ее цель состоит в очистке внутренних поверхностей труб от наросшей за время эксплуатации отопительной системы накипи, ржавчины, солевых и других отложений.

Удивительно, но даже тонкие наросты, не более 1 – 1,5 мм, уже снижают эффективную теплоотдачу приборов отопления на почти 15%. Кроме того, они уменьшают проходной диаметр труб, замедляя циркуляцию теплоносителя, существенно увеличивая ненужную нагрузку на насосное оборудование, на котлы отопления – все это дает очень значимый перерасход энергоносителей, сказываясь на экономичности системы обогрева дома. Поэтому их необходимо регулярно удалять, иначе разбалансированность системы отопления отразится на кошельке владельцев дома или на уровне комфорта в помещениях. Например, батареи могут прогреваться неравномерно, так как в некоторые их отделы теплоноситель не сможет попасть из-за образовавшейся накипи.

Необходимое давление

Давление для квартир и частных домов отличается. Нажмите на фото для увеличения.

Давление, при котором должна проводиться опрессовка, напрямую зависит от его стандартного значения. Пример: в городских многоквартирных домах давление – 2 – 5 атмосфер. В коттедже или в доме за городом давление меньше и составляет менее 2 атмосфер.

Если давление повышается, можете быть уверенными в том, что давление сбрасывается через клапан аварийного сброса.

Прежде чем проводить опрессовку отопления, можно ознакомиться с несколькими видео на эту тему, чтобы быть уверенным в правильности действий опрессовщика. Подробнее изучите правила безопасности.

Стоит ли обращаться к профессионалам?

Помните о том, что лучше обратиться за помощью к специалисту, нежели проводить испытания системы отопления своими руками

В любом случае кто бы ни делал опрессовку, выполнять ее необходимо крайне осторожно и соблюдая все инструкции и меры безопасности, поскольку ее неправильное проведение может привести к печальным последствиям

Какой нужен инструмент для испытаний?

А теперь давайте поговорим о том, какое оборудование для опрессовки используется при проведении работ. Чтобы выполнить гидравлические испытания, нужно использовать специальной конструкции насосы (они называются опрессовщиками). Можно встретить две модификации – электрические и ручные.

Ручные насосы – это кювета в виде прямоугольника, в нее заливается вода, которая далее нагнетается в систему отопления. На боку ставится насос плунжерного типа, на нем сверху находится рукоять. Именно с ее помощью и приводится в движение плунжер насоса. На корпусе имеются манометры, с их помощью контролируется давление жидкости, нагнетаемой в систему. Один запорный вентиль позволяет отсекать воду после того, как будет завершена закачка в трубы. Второй вентиль позволяет сливать из бака жидкость.

У плунжерных насосов принцип действия точно такой же, как у простых поршневых, которые используются для накачивания велосипедных или автомобильных камер. Но есть и отличие – в конструкции плунжерного насоса имеется цилиндрический стальной поршень, который перемещается в корпусе с минимальным зазором. Именно с помощью этого получается накачивать в систему отопления жидкость давлением до 60 бар.

Самый главный недостаток у ручных механизмов – это то, что нужно большое время для проведения работ по опрессовке. Причем время проведения испытания зависит от того, какая длина у отопительных контуров. Порой для полного наполнения нужно затратить несколько часов. Представьте, сколько сил вы потратите, чтобы дергать рукоять.

Именно с целью уменьшения затрат и автоматизации процесса используются специалистами электрические насосы. Работают они по такому же принципу, как и ручные, только мускульная сила заменяется электроприводом. Автоматические системы хороши тем, что вы можете задать необходимый уровень нагнетаемого давления. Как только он будет достигнут, происходит отключение всего оборудования.

Автоматические устройства могут закачивать жидкость под давлением 40-100 бар. Но есть и промышленные образцы, которые способны создавать давление вплоть до 1000 бар.

Обратите внимание на то, что Минэнерго устанавливает требования, согласно которым необходимо использовать манометры для контроля только пружинного типа, класс точности у них должен быть 1,5. Длина окружности корпуса должна быть более 160 мм

Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара.

Испытания

Если проверка прошла удачно, и на протяжении получаса давление в трубах, котле и батареях было стабильным — на этом подготовка к отопительному сезону может быть завершена. Если обнаружена течь или любая другая неисправность конструкции — следует обязательно устранить неполадку и повторно провести испытание.

Испытание в два этапа состоит из:

  • Гидравлической промывки трубопроводов и радиаторов, при которой удаляются грязь и посторонние примеси, а так же ржавчина, накипь и осадок, образовавшиеся в процессе эксплуатации;
  • Самого испытания, проводимого с целью выявления дефектов и засорения магистралей при промывке.

Проведение таких работ специалистами стоит недешево, поэтому самостоятельная диагностика отопления под давлением позволяет сэкономить значительные средства.

Рекомендации при проведении испытаний

Если вы решили проводить проверку под давлением самостоятельно, следует прислушаться к нескольким рекомендациям и советам:

Тщательно проверьте состояние узлов, соединений и оборудования перед началом испытания; Устраните все изъяны и неисправности; Подключите оборудование, строго следя за правильностью и надежностью соединений; Перед запуском еще раз перепроверьте, все ли сделано правильно; Соблюдайте правила осторожности при работе агрегата; Будьте внимательны и не оставляйте оборудование без присмотра; При любых форс-мажорных обстоятельствах — немедленно выключите оборудование и лишь потом приступайте к их ликвидации. Если вы не уверенны, что справитесь самостоятельно с проведением гидравлического испытания комплекса оборудования и труб отопления — лучше обратиться к специалистам

Квалифицированные работники избавят вас от лишних хлопот, связанных с арендой оборудования, его монтажа и от волнения во время самой процедуры диагностики

Если вы не уверенны, что справитесь самостоятельно с проведением гидравлического испытания комплекса оборудования и труб отопления — лучше обратиться к специалистам. Квалифицированные работники избавят вас от лишних хлопот, связанных с арендой оборудования, его монтажа и от волнения во время самой процедуры диагностики.

Кроме того они значительно сэкономят ваше время и избавят от излишней эмоциональной нагрузки.

Проведенная опрессовка, гарантирует бесперебойную и безаварийную работу системы отопления вашего дома не только в текущем году, но и в ближайших 3 — 4 года. Такие гарантии напрямую зависят от количества отработанных лет отопительной конструкции; чем она старше – тем пессимистичней прогнозы.

Опрессовка водой и/или воздухом: что это такое

Тестов, предназначенных для обнаружения утечек в трубопроводной системе водо- или газоснабжения разработано несколько, и их использование зависит от того, что передаётся по трубопроводу, и от того, насколько такие испытания безопасны. Практически используются:

  1. Гидравлические испытания потоком воды высокого давления.
  2. Пневматические испытания сжатым воздухом.
  3. Ультразвуковой контроль целостности.
  4. Закачивание пузырькового раствора.

Для большинства газопроводов бытового назначения трубы тестируются под давлением воздуха. Измерительные системы неразрушающего контроля более точны, поскольку позволяют точно диагностировать места потери герметичности.  Но они требуют специализированного оборудования, которое не всегда доступно организациям жилищно-коммунальной сферы, и, тем более – частным лицам.

Давление газа в газопроводе: классификация, виды и категории труб Природный газ используется в быту и на производственных предприятиях. Для доставки его к месту назначения применяют трубопроводы. Важнейший показатель для них — давление газа в газопроводе. Эта…

Для кондиционеров большой мощности или количества, проводят также опрессовку систем охлаждения.

Относительно промышленных производств, связанных с обработкой горючих и легковозгораемых материалов, опрессовка понадобится для оценки стабильности работы систем пожаротушения.

Все вышеперечисленные виды опрессовки труб производятся водой или воздухом.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.
  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами 0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами 1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Как сделать?

Схема проведения работ проводится по определённой схеме.

  • Правила подразумевают обязательный слив теплоносителя. Если проверяется не вся система, а определенный участок, то он изолируется от остальной системы при помощи специальных отсечек или запорной арматуры.
  • Контуры проверяемой системы должны быть заполнены холодной водой, при этом заполнение обязательно проводить через нижний патрубок. Если этот этап пройдет правильно, то при заполнении воздух выйдет из системы.
  • Когда трубы полностью наполнятся водой, к ним нужно присоединение ручной компрессор или электронасос. При помощи агрегата в контуре поднимается давление, параметры которого должны соответствовать рабочей схеме.

  • Опрессовывают систему при наличии давления и жидкости внутри. При этом производится визуальный осмотр узлов. После первоначального осмотра давление постепенно повышается до значения, при котором обычно проводятся испытания. Обычно оно в 1,5 раза больше рабочего. При этом нужно обязательно зафиксировать значения, выдаваемые контролером (манометром).
  • В состоянии испытательного давления система удерживается около 10 минут. Этого времени достаточно, чтобы осмотреть все части проверяемых узлов. Проверяемая система подлежит ремонту, если в узлах соединений деталей наблюдаются запотевания или выявлены протечки. Если этого не наблюдается, а показания прибора остаются в одной точке, значит, система проверена успешно.

В отдельных случаях опрессовка проводится воздухом. Необходимость в этом появляется, когда контуры невозможно заполнить водой или испытания проводятся при минусовых температурах, ведь если в этих условиях трубопроводы заполнить водой, она может просто замерзнуть. Герметичность системы при данном методе легко проверить по показаниям манометра.

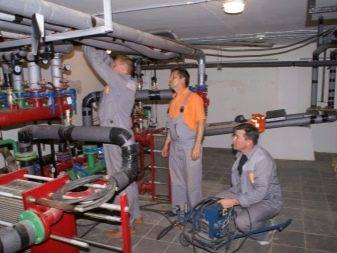

Опрессовка отопления многоквартирного дома проводится подрядными организациями. Владельцам квартир полезно знать, какие работы включает этот процесс. Обычно они проводятся с завершением подачи тепла в квартиры. Как правило, перед проведением работ эксплуатирующие организации аккумулируют сообщения о проблемных участках.

Среди жалоб жильцов частые замечания касаются таких моментов, как:

  • недостаточно высокая температура в квартирах;
  • подтеки теплоносителя;
  • разница в температуре в комнатах;
  • многое другое.

По информации, которая есть в наличии, неполадки исправляются в первую очередь.

Мероприятия, связанные с опрессовкой, могут быть следующими:

  • промывка стояков в тех квартирах, откуда поступала информация о недостаточности температуры;
  • проверка запорной арматуры там, где сообщалось о подтеках;
  • проверка теплоизоляторов на уличных трубах и устранение повреждений;
  • проверяются общедомовые системы на герметичность и течи;
  • при необходимости специалисты производят замену сальников, прокладок, задвижек.

Все эти действия называются подготовительными мероприятиями. После их завершения начинается этап опрессовки. Принципы и методы работ аналогичны тем, что проводятся для систем частного дома. Исключением является лишь период выдержки, который в случае с многоквартирным домом составляет не 10 минут, а 30 минут. Ну и, соответственно, давление в систему подается большее – около 10 атмосфер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
