Байпас в системе отопления что это такое: правильная, самостоятельная установка байпаса в системе отопления

Байпас в котельной

В схемах обвязки котлов обводная линия бывает необходима также в 2 случаях:

  • как байпас для циркуляционного насоса;
  • для организации малого контура циркуляции для твердотопливного котла.

Насос, установленный на обходном трубопроводе, встречается в отопительных системах довольно часто, иногда даже без особой необходимости. Дело в том, что однотрубная или двухтрубная система отопления, изначально задуманная с принудительной циркуляцией, никогда не сможет функционировать при отключении насоса. У нее нет для этого больших уклонов и увеличенных диаметров труб. Но байпас для насоса как раз и нужен, чтобы вода могла течь по прямой линии, в то время как перекачивающее устройство не работает.

Отсюда вывод: при подключении к котлу системы, спроектированной под принудительную циркуляцию, ставить насос на байпасе не нужно. Отключение и снятие агрегата в любом случае приведет к остановке движения теплоносителя, поэтому насос устанавливается на прямой линии.

Другое дело система, приспособленная под естественное движение воды. Часто бывает, что в нее для повышения эффективности не просто встраивают насос, а устанавливается система байпас с обратным клапаном на прямой. Это позволяет в случае отключения электричества автоматически перейти на естественную циркуляцию, что и отражено на схеме:

Пока насос работает, он своим давлением поджимает клапан с обратной стороны и не пускает поток по прямой. Стоит только отключить электроэнергию или перекрыть один из кранов, как давление исчезнет и клапан байпаса откроет прямой путь теплоносителю, восстановится конвективное движение воды. Можно спокойно снимать насос или прочищать грязевик, работа системы от этого не нарушится, она просто перейдет в другой режим.

Ну и последнее место применения байпаса – малый контур циркуляции твердотопливного котла со смесительным узлом. Здесь перемычка, подключенная к трехходовому клапану, дает возможность теплогенератору прогреться до температуры 50 ºС, дабы избегнуть воздействия низкотемпературной коррозии на стальные стенки топки. В этом случае схема байпаса выглядит так:

Принцип действия прост: клапан не пускает в котел холодную воду из системы, пока теплоноситель, циркулирующий по байпасной линии, не нагреется до требуемой температуры. Потом клапан открывается и пропускает в контур холодную воду, смешивая ее с горячей. Тогда на стенках топки не образуется конденсат и коррозии не возникает.

Иногда еще бывает нужен байпас в системе водоснабжения. Например, чтобы снять для ремонта, промывки или замены полотенцесушитель в ванной. Поскольку он подключается к стояку ГВС, то в многоквартирном доме его демонтаж создаст массу неудобств. Проще это предусмотреть заранее и при монтаже нагревателя поставить перемычку с краном.

Насос с байпасом для отопления

Самый распространенный сценарий врезки насоса в систему водяного отопления – непосредственно в трубопровод (либо в подающую ветвь, либо в обратную). В этом случае байпас не устанавливают, так как при остановке агрегата малый диаметр труб не будет способен поддерживать самостоятельную циркуляцию жидкости.

При включенном насосе гидравлическое давление, создаваемое агрегатом, поджимает шарик клапана и перекрывает прямую линию. При выключении насоса давление в гравитационной системе открывает клапан, и вода идет по байпасу

Байпас необходим в том случае, если изначально используется самотечная система. Здесь основным режимом теплоснабжения будет принудительное распределение носителя при помощи циркуляционного насоса. В периоды отсутствия электроснабжения конвекция будет способствовать естественному самотеку среды. Такое решение подразумевает установку насосного оборудования на байпас.

Узел может быть собран двумя способами:

  1. Прямая магистраль оснащается шаровым краном, запорная арматура, сетчатый фильтр и насос монтируются в обводную ветвь.
  2. Разрыв магистрали дополняется готовым комплектом в виде байпаса с обратным клапаном и насосом.

В первом случае самотечный режим необходимо активировать вручную. В момент отключения электричества жильцам придется самостоятельно открыть один из кранов в котельной. В противном случае прекращение циркуляции вызовет остывание среды.

Во втором сценарии отключение электричества вызовет автоматическую активацию обратного клапана, который остается закрытым в период работы перекачивающего устройства. Но здесь могут стать препятствием 2 потенциальные проблемы:

  • отдельные модификации шаровых клапанов не подлежат разборке. Если они выйдут из строя или загрязнятся, придется демонтировать и заменить новым весь узел (помимо фильтра и насоса);
  • U-образные вариации выполняют функции дополнительного воздухосборника, в них необходимо периодически поворачивать ручной сбрасывающий кран.

Поэтому профессионалы избегают схем, базирующихся на готовых автоматических байпасах, предпочитают собирать узлы, включающие отсекающий кран. В этом случае в доме станет ощутимо прохладнее лишь через полчаса после отключения электричества, за это время можно открыть основную магистраль. Другой выход – монтаж байпасного узла с применением самостоятельных компонентов и обратного клапана из латуни (в нем резиновый шарик не фиксируется пружиной).

Разбираемся, что такое байпас в системе отопления

Сегодня многие способны перебраться за город и жить в большом красивом доме. Но чтобы чувствовать себя в нем комфортно, необходимо тщательно продумать все инженерные коммуникации. Первоочередная задача — установка эффективной системы отопления. Она должна создавать зимой благоприятный микроклимат, чтобы было достаточно тепло, но не слишком жарко и душно. Для этих целей инженерами разработано специальное устройство — байпас. Информация о том, что такое байпас, и как он используется в системе отопления, интересна многим. Поэтому предлагаем детальный разбор этого вопроса.

Любой специалист с техническим образованием знает, что такое байпас, и как он работает в системе отопления. А вот простой обыватель не понимает, для чего нужна описываемая установка, что она собой представляет, и каков принцип ее действия.

По сути, байпас — это обычная перемычка, небольшой отрезок трубы. Он устанавливается между двумя трубами — подачи и обратки. Диаметр этой трубы на порядок меньше диаметра магистральной разводки отопления.

Это нужно для нескольких целей:

  1. Для регулировки количества горячей воды в батареях.
  2. Обеспечения функционирования энергозависимых систем.
  3. Повышения эффективности самой простой однотрубной системы отопления.

Как работает байпас в конкретном варианте?

Регулировка горячей воды в батареях

При помощи перемычки можно организовать быстрый возврат переизбытка горячей воды из батареи в вертикальный стояк. Процесс этот осуществляется и ручным, и автоматическим способом.

Описываемая установка в случае возникновения аварийной ситуации, например, протечки батареи, выступает в роли запорной арматуры. Если установлен байпас, очень легко провести ремонт радиатора без аварийного отключения замкнутой системы отопления

А это очень важно, особенно зимой

Обеспечение функционирования отопления при возникновении перебоев с электричеством

Для увеличения теплоотдачи батарей в автономных системах отопления приветствуется монтаж циркуляционного насоса. Но его применение делает систему энергозависимой. Поэтому многие обыватели, выбирая тепловое оборудование и обращаясь к специалистам, задают вопрос: «Что делать в случае частого отключения света в доме?»

Спасти положение сможет именно байпас. В такие моменты он позволит просто перекрыть краны, подающие горячую воду в сторону насоса, и открыть затворный механизм на центральной магистральной трубе. Дальше отопление будет работать по принципу естественной циркуляции.

Обратите внимание! Если в сеть отопления вмонтировать байпас, имеющий клапан, то переключение системы произойдет без участия человека, то есть в автоматическом режиме. Если необходимо установить на перемычке дополнительные приборы, например, очистной фильтр или обратный клапан, они монтируются по направлению к теплоносителю. Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры

Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок

Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры. Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок.

Восстановление однотрубного отопления

Модуль с краном

Сегодня редко кто использует для обогрева частного дома однотрубную систему отопления. Но ее до сих пор можно увидеть в еще советских постройках. Бывает и так, что подобная установка демонстрирует неплохую эффективность, и в домах бывает довольно жарко зимой. Правильно установленная перемычка и здесь поможет соблюсти необходимый баланс.

Установить ее на однотрубную разводку тоже можно, но для этого необходимо соблюдать следующие правила:

  • Монтировать байпас в описываемом случае придется как можно дальше от вертикального стояка и как можно ближе к самой батарее.
  • Обводная труба при этом устанавливается непосредственно на месте монтажа. Для этого нужен тройник и труба, диаметр которой на порядок ниже диаметра однотрубного трубопровода. Присоединить все это к системе поможет парочка сварных стыков. В специализированных магазинах продаются готовые конструкции байпаса, которые монтируются при помощи обычных резьбовых соединений.
  • Между входным отверстием радиатора и байпасом необходимо установить регулировочный вентиль.

Обратите внимание! Установка устройства в однотрубную сеть позволяет получить банальный терморегулятор. Но он поможет самостоятельно контролировать и создавать благоприятный микроклимат

Чем отличается механический мод от бокса?

Механический мод – это простейший пример электронной сигареты. В структуре лежит аккумулятор (источник питания), коннектор, атомайзер, бак для жидкости и дрип тип. Классический вариант без каких-либо плат и других электронных дополнений.

Выбрать мех мод выгодно по следующим причинам:

  • Компактные размеры и приемлемая цена. Премиумные мехмоды в цене обгоняют мехмоды, но покупают их в основном не для парения. Стандартные вэйпы обойдутся в разы дешевле электроники. К тому же это миниатюрные и удобные девайсы, отличающиеся малым весом.
  • Механический вейп дает парить на любом типе намоток. Это ключевое преимущество. На боксах выбор ограничен ввиду функциональных характеристик электронной платы.
  • На мехмодах можно вэйпить на низкоомных намотках и в том числе пережить неумелые попытки новичка. На первых порах намотать хорошую спираль трудно — понадобится практика.
  • Устройства надежны за счет простой конфигурации. Внутри не перегорит плата, любые детали легко поменять своими руками, что сокращает затраты, время, а главное – помогает парить без вынужденных перерывов.

В достоинствах модов механического типа – недостатки. Проверить это легко. Достаточно сделать сабомную намотку, которую не поддерживает аккумулятор, и батарея перегреется, а в худшем случае взорвется.

Еще один недостаток – неравномерное парение. Чем ниже уровень заряда аккумулятора, тем меньше пара и соответственно удовольствия от пользования.

Необходимость байпаса для циркуляционного насоса

Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

Необходимость устройства для циркуляционного насоса:

  • Настройка производительности отопления;
  • Отключение от рабочего контура насоса;
  • Ремонт циркуляционного агрегата без отключения от автономного отопления;
  • Предотвращение режима холостого хода

При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.

Схемы монтажа

В зависимости от типа отопительной системы и предназначения байпаса, может отличаться как назначение устройства, так и его обвязка. В частности, можно отметить отличие монтажных схем для однотрубного или двухтрубного контуров отопления, а также различия в конструкции обходного трубопровода при монтаже обогревающего котла и радиаторов.

Байпас в системе обогрева с естественной циркуляцией

Байпас отопительного котла монтируют на обратной магистрали, таким образом снижая тепловую нагрузку на центробежный насос

Установка центробежного насоса в отопительной системе с естественным движением теплоносителя требует обустройства дополнительной линии подачи рабочей жидкости в параллель к подающему трубопроводу. Реализовать эту схему помогает байпас, в конструкцию которого входят:

  • трубопровод;
  • фильтр грубой очистки;
  • циркуляционный насос;
  • запорная арматура.

Перекрытием вентиля на основной магистрали теплоноситель перенаправляют в параллельный контур, где ему придаёт ускорения центробежный насос. Если же работа последнего становится невозможной вследствие поломки или отсутствия электричества, то кран открывают, и функционирование системы обеспечивает сила гравитации.

Байпас заводского изготовления с обратным клапаном

Заменой шарового вентиля на обратный клапан добиваются переключения режимов работы в автоматическом режиме. При этом во время работы насоса создаётся повышенное давление после запорного механизма, благодаря чему он остаётся закрытым. Если же по какой-то причине помпа перестанет работать, то клапан откроется под напором нагретой в отопительном котле жидкости.

Кроме этого, запорными устройствами оснащают места врезки байпаса, что позволяет снять циркуляционный насос, не останавливая теплоснабжения жилых помещений.

Особенности устройства обходного контура в однотрубной отопительной системе

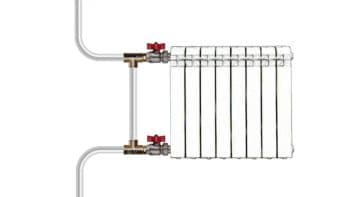

Установка байпаса радиатора в однотрубной системе позволяет регулировать его температуру

Несмотря на устаревшую конструкцию, однотрубная схема отопления всё ещё широко используется как в постройках старого жилищного фонда, так и в новых частных домах. Для регулировки количества теплоносителя, проходящего через радиатор, чаще всего применяют запорные краны механического типа или вентили с термостатическими головками. Особенностью однотрубной системы является последовательное подключение приборов, поэтому перекрытие доступа к отдельному радиатору неизбежно прекратит циркуляцию рабочего вещества к другим батареям. Избежать этого недостатка можно установкой обводной ветки, которая монтируется на участке между подводящим и отводящим патрубками радиатора. В этом случае именно этот простой отрезок трубы и выполняет роль байпаса. Теперь при отключении отопительного прибора теплоноситель сможет беспрепятственно обходить закрытый участок системы.

Устанавливая байпас на радиатор, помните о том, что если его диаметр будет равняться размеру присоединительных патрубков батареи, то во время работы часть теплоносителя будет уходить по обводному пути. Естественно, при этом снизится и теплоотдача радиатора. Для устранения этого недостатка диаметр байпаса уменьшают на один шаг, чем добиваются необходимого гидравлического сопротивления. Например, для подводки диаметром 1 дюйм размер обходной трубы составляет 3/4 дюйма.

Монтаж обходного контура в двухтрубной системе отопления

Подключение радиаторов к двум основным трубопроводам является особенностью двухтрубной отопительной системы. При этом питание радиаторов происходит благодаря контуру прямой подачи, а отток и возврат рабочей жидкости в котёл происходит по обратной магистрали. Необходимость в обустройстве байпаса отпадает благодаря параллельному присоединению.

Одним из достоинств более сложной двухтрубной схемы является возможность регулировать проток теплоносителя вручную или с применением термостатов на каждом радиаторе. Тем не менее, байпас нередко устанавливают с целью сохранения работоспособности отопительной системы при необходимости снятия или ремонта батарей. В этом случае между радиатором и точками врезки трубы монтируют вентили.

Обвязка батарей

Если монтаж системы проводится самостоятельно, то нужно знать все требования, которые предъявляются к тому или иному элементу. Это касается и байпаса. Зачастую его устанавливают в местах крепления радиаторов. Но, для чего нужен байпас в системе отопления? Этот вопрос нужно рассмотреть более тщательно.

Радиаторы обвязываются по простой схеме

Зачем он нужен?

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, которые отвечали за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:

  1. Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
  2. Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторе уже при поднятии вверх. Такое последовательное подключение приборов имеет некоторые недостатки.

Как в первом, так и во втором случае подключение выполнено последовательно. А это значит, что при возникновении неполадки на каком-то оборудовании, придется отключить всю систему. Чтобы обойти эту проблему, в систему включались специальные трубы-перемычки. Так, при необходимости посредством кранов радиатор отключается от системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.

Перемычка устанавливается ближе к батарее

Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется с помощью радиаторов. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.

Труба перевязки имеет различную форму

Монтаж байпаса

Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть некоторые правила и рекомендации специалистов:

  1. На промежутке между стойком и байпасом не должно быть никаких вентилей. В ином случае циркуляция теплоносителя может быть нарушена.
  2. На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом должно быть предусмотрено место для установки запорной арматуры. Ее монтируют с двух сторон радиатора.
  3. Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, то произойдет разбалансировка схемы. В автономной системе частного дома это в свою очередь позволяет перенаправить поток. В многоэтажном строении такой вариант малоэффективен и является нарушением норм.
  4. Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, которые отходят к радиаторам, делаются на размер меньше. В горизонтальной схеме соотношение размеров несколько иначе.

Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно всем законам гидравлики. Что же касается монтажа, то его особенности напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто варить перемычку и установить краны.

Монтаж осуществляется по-разному

Использование полипропиленовых, а также металлопластиковых предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.

Насос часто устанавливают на перемычке

Процесс установки байпаса своими руками

Прежде чем монтировать перепускной клапан системы отопления, следует принять на заметку правила установки от специалистов:

  1. Лучше устанавливать байпас ближе к радиатору отопления, отступая как можно большее расстояние от вертикальной трубы (стояка).
  2. При необходимости перепускной клапан сооружается своими руками из отрезка трубы, двух тройников. Соединение сваркой или резьбой. Для резьбового соединения нужно купить тройники уже с нарезанной резьбой и нарезать ее на концах трубы.
  3. Чтобы система работала более эффективно, устанавливается регулировочное, терморегуляционное оборудование. Точка монтажа между байпасом и батареей.
  4. Для демонтажа насоса обходная конструкция оснащается запорной арматурой.
  5. Чтобы запустить работу старой системы отопления нужно установить байпас с циркуляционным насосом, обратным клапаном и шаровыми кранами. Насос обеспечит транспортировку теплоносителя, обратный клапан предупредит обратный ход воды, а шаровые краны помогут регулировать уровень напора.
  6. Чтобы теплоноситель поступал в радиатор отопления без изменения скорости, размер диаметра байпаса должен быть на 1 показатель меньше размера диаметра центральной трубы.
  7. При подключении насоса в обходной патрубок обязательно монтируется шаровой кран или обратный клапан.
  8. Обводная линия при монтаже теплых полов монтируется обязательно. Это обеспечивает транспортировку теплоносителя, поступающего из смесителя, где горячая вода смешивается с обраткой и охлаждается до нужной температуры. Трехходовой клапан пропускает лишь малое количество кипятка, а остальной поток теплоносителя нормальной температуры идет уже через байпас, циркулируя по контуру и отправляясь к нагревательному элементу.
  9. Для формирования малого контура при использовании твердотопливного котла байпас подключается с одной стороны к подающему трубопроводу, где теплоноситель максимально прогревается и к смонтированному на обратке трехходовому клапану с другой стороны.

Чтобы поставить байпас не придется менять всю конструкцию системы отопления. Проще всего работать с клапаном, который продается в комплекте с шаровыми кранами. Установка требует переделки магистрали с монтажом обходного участка, установки шаровых кранов, тройников и сборки клапана с его последующей установкой.

Поэтапно процесс выглядит так:

  • для переделки магистрали нужно увеличить расстояние резьбовых концов в зоне, где был накручен насос;
  • собрать насос, узел вокруг него и прикрутить шаровые краны;
  • соединения насоса разъемные, поэтому сборка и установка на трубопроводе не доставит проблем;
  • сразу за кранами поставить тройник, диаметр которого такой же как у трубопровода;
  • обрезать трубопровод, вставить узел, для удобства работы можно убрать насос, а 2 части трубопровода соединить с магистралью;
  • как только эта часть байпаса собрана, можно ставить насос на место;
  • поднять трубопровод вверх от тройников так, чтобы он не мешал насосу;
  • свести два патрубка вращающимися движениям, а перемычку и шаровой кран установить посредством резьбовых наконечников и разъемных соединений.

Трубопровод располагается вертикально или горизонтально – на работу байпаса при правильной установке, это не повлияет.

https://youtube.com/watch?v=WBFqxw11N04

Установка байпаса при монтаже обводных труб имеет свои особенности, в частности:

  1. Размер диаметра обводной трубы должен быть на размер меньше размера диаметра основной магистрали.
  2. Перемычка ставится как можно ближе к батарее отопления, а вот кран на байпас в многоквартирных домах не ставится.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Функционирование энергозависимых систем при отключении электричества

В автономных отопительных системах рекомендуется использовать циркуляционный насос. Он позволяет увеличить теплоотдачу радиаторов, но при этом делает всю систему зависимой от источника энергии.

Байпас позволяет избежать теплопотерь в подобных системах при перебоях с электричеством. Он дает возможность перекрыть подающие воду в насос краны, одновременно открывая ток воды по центральной магистральной трубе. Система дальше работает с естественной циркуляцией, исключая насос.

Важно: байпас с клапаном переключает систему автоматически, без участия человека. Установка очистных фильтров, обратных клапанов и другого оборудования на перемычке осуществляется по направлению к теплоносителю.. Установку байпаса рядом со стояком с циркуляционным насосом выполняют с использованием высококачественной запорной арматуры

Перемычка устанавливается в горизонтальном положении для защиты магистрали от воздушных пробок

Установку байпаса рядом со стояком с циркуляционным насосом выполняют с использованием высококачественной запорной арматуры. Перемычка устанавливается в горизонтальном положении для защиты магистрали от воздушных пробок.
