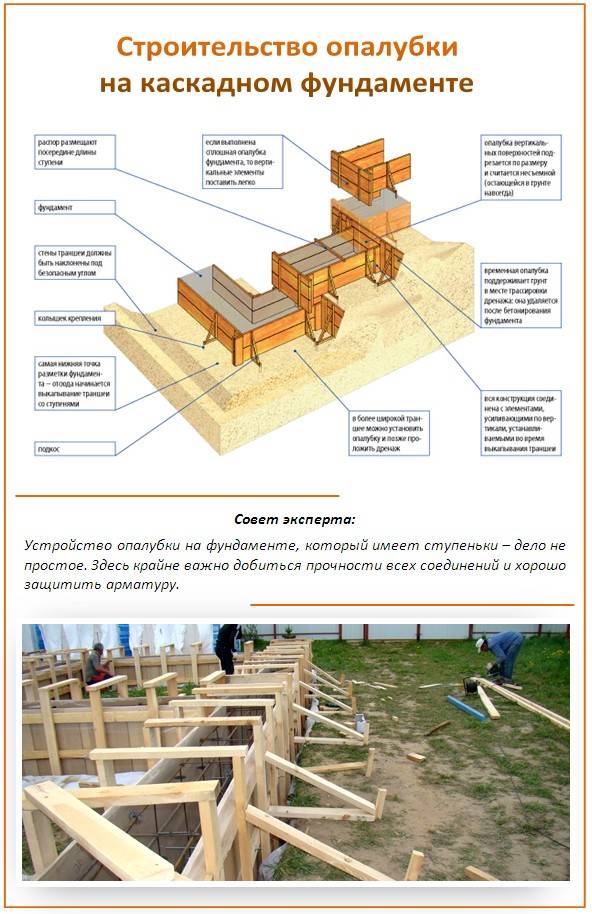

Строим опалубку
Опалубка под ленточный фундамент строится после процедуры утрамбовки при помощи виброплиты вышеупомянутых слоев. Рекомендуется смочить песок водой – тогда удастся добиться более плотной усадки.
Стандартные струганые доски толщиной 25 мм считаются лучшим материалом для опалубки. Именно эта толщина позволит доскам выдержать давление бетона. Отдайте предпочтение доскам, сделанным из хвойных пород деревьев – им свойственна природная прочность и упругость.
Еще нам понадобятся:
- деревянные бруски 50*50 мм – их будем использовать для распорок;
- для фиксации щитов – колышки.
При сборке опалубки рекомендуется использовать обрезные доски, они позволят вам избежать ненужных щелей. Ширина досок должна укладываться в 15 см. Перед работой отберите сырую древесину. Сухие доски забирают влагу из бетона, тем самым нарушается процесс его застывания и снижается прочность.
Просмотрите доски на предмет отсутствия щелей – прореха более 3 мм может пропускать цементный раствор. Небольшие щели не нанесут существенного ущерба – они исчезнут самостоятельно после насыщения древесины влагой.
- сколотите из деревянных досок щиты, ширина которых должна быть равна сумме глубины траншеи и цоколя фундамента;
- с шагом в 1 м забейте вертикальные клинья;
- заранее заготовленные щиты прикрутите к клиньям при помощи саморезов;
- укрепите полученную конструкцию распорками и поперечинами;
- убедитесь в том, что щиты стоят строго по уровню;
- измерьте диагонали – результаты измерений должны совпасть.
Если между досками образовались щели более 3 мм, забейте их рейками или же законопатьте паклей
Уделите должное внимание фиксации опалубки, если не уделить этому должное внимание сейчас в будущем вас ожидает деформация фундамента, способная привести к невозможности выдержать расчетные нагрузки
Если планируете использовать щиты многократно, уделите должное внимание их чистоте. В ином случае, перед последующим применением их придется долго чистить
Если вы вместо саморезов будете использовать гвозди, следите, чтобы шляпки находились с внутренней стороны опалубки, а острия смотрели наружу, которые впоследствии необходимо загнуть вниз.
Советы
Хотя самостоятельное изготовление съемной деревянной опалубки для бетонной ленты фундамента является лучшим по соотношению цены и качества вариантом, такая конструкция – не самая дешевая покупка на всех этапах строительства, так как при большой глубине фундамента расход материала на нее очень высок. Существует возможность несколько сэкономить средства, заливая не весь фундамент сразу, а по частям.
Заливка слоями
При глубине фундамента большей, чем 1,5 метра, заливку можно разбить на 2 или даже 3 этапа. Снизу траншеи выставляется невысокая опалубка, и заливается бетон на максимально возможную высоту. Через несколько часов (6-8 – в зависимости от погоды) необходимо снять верхний слой раствора, в котором будет преобладать поднявшееся наверх цементное молочко. Поверхность бетона должна быть шершавой – это улучшит адгезию со следующим слоем. Через несколько дней опалубка снимается и выставляется выше, после чего вся процедура повторяется.
Вертикальная заливка
При таком способе фундамент делится на несколько частей, стыки которых разносятся на некоторое расстояние. В одной из частей устанавливается участок опалубки с закрытыми концами, а прутья арматуры должны выходить за пределы боковых заглушек. После того как бетон затвердеет, и опалубка будет снята, к таким арматурным выступам будет привязываться следующий участок вязи. Опалубка разбирается и устанавливается на следующий участок, который одним концом примыкает к готовой части фундамента. В месте соединения с полузатвердевшим бетоном боковая заглушка на опалубке не нужна.
Еще одним способом сэкономить является повторное использование древесины съемной опалубки в хозяйственных нуждах. Чтобы она не напиталась цементным раствором и не превратилась в неразрушимый монолит, внутреннюю сторону такой опалубки можно обтянуть плотным полиэтиленом. Такая опалубка к тому же делает поверхность ленты фундамента практически зеркальной.
Правильно возведенная конструкция позволит создать прочный фундамент, который прослужит долгие десятилетия.
О том, как сделать опалубу для ленточного фундамента, смотрите в следующем видео.
Изготовление
Для того чтобы произвести расчет и установку опалубки своими руками, необходимо, в первую очередь, составить схему будущего фундамента. По полученному чертежу можно рассчитать все количество материала, которое потребуется для монтажа конструкции. Например, если будут использоваться стандартные обрезные доски определенной длины и ширины, то необходимо периметр будущего основания поделить на их длину, а высоту основания – на их ширину. Полученные значения перемножаются между собой, и получается число кубометров материала, которое потребуется для работ. К стоимости всех досок прибавляются расходы на крепеж и арматуру.
Но недостаточно все рассчитать – необходимо правильно собрать всю конструкцию таким образом, чтобы ни один щит не упал, а бетон не вытек из нее.
Процесс этот довольно трудоемкий и выполняется в несколько этапов (на примере щитовой опалубки).
- Подготовка инструмента и материалов. После проведенных расчетов закупают дерево, крепежи и все недостающие инструменты. Проверяют их качество и готовность к работе.
- Земляные работы. Участок, на котором планируется проведение работ, очищают от мусора и растительности, снимают верхний слой почвы и выравнивают. На готовую площадку с помощью веревок и кольев переносят размеры будущего фундамента и вырывают по ним траншею. Ее глубина зависит от типа основания: для заглубленного варианта необходима траншея глубже, чем уровень промерзания грунта, для мелкозаглубленного – около 50 см, а для незаглубленного – достаточно нескольких сантиметров, чтобы просто обозначить границы. Сама траншея должна быть на 8-12 см шире, чем будущая бетонная лента, а ее дно должно быть уплотненным и ровным. На дно углубления выполняют «подушку» из песка и гравия толщиной до 40 см.
- Изготовление опалубки. Щитовая опалубка под ленточный тип фундамента должна немного превышать высоту будущей ленты, а длина одного ее элемента выполняется в пределах от 1,2 до 3 м. Щиты не должны прогибаться под напором бетона и пропускать его в местах стыка.
Сначала материал нарезают на доски одинаковой длины. Затем они крепятся с помощью брусьев, которые со стороны фундамента забиваются к ним гвоздями. Такие же бруски крепятся на расстоянии 20 см от боковых краев щита и через каждый метр. Несколько брусков делают длиннее снизу и затачивают их концы, чтобы можно было воткнуть конструкцию в землю.
Вместо гвоздей, можно делать щиты с саморезами – так будет даже прочнее и их не нужно загибать. Вместо досок, можно использовать листы ОСП или фанеры с укреплением металлическими уголками на раме из бруса. По такому алгоритму изготавливаются все остальные щиты до того момента, пока не будет собрано необходимое количество элементов.
С помощью уровня щит выставляется в ровную горизонталь, для чего ударами молотка подбивается с нужных сторон. Вертикаль щита также выставляется по уровню. Следующие элементы монтируются по разметке первого так, чтобы все они стояли в одной плоскости.
Чтобы противоположные щиты были на фиксированном расстоянии, монтируют шпильки из металла с резьбой толщиной от 8 до 12 мм на шайбах и гайках. Такие шпильки по длине должны превышать толщину будущей бетонной ленты сантиметров на 10 – их ставят в два ряда на расстоянии 13-17 см от краев. В щитах просверливаются отверстия, вставляется кусок пластиковой трубы и через него ставится шпилька, после чего гайки на обеих ее сторонах затягивают ключом. По завершении укрепления конструкции в нее можно укладывать гидроизоляцию, арматурную вязь и заливать раствор.
В первую очередь, раскрепляются все угловые подкосы, убираются внешние подпорки и колья. Затем можно приступать к демонтажу щитов. Гайки, накрученные поверх шпилек, снимаются, металлические штырьки вынимаются, а сама пластиковая трубка остается на месте. Щиты с креплениями на гвоздях снимаются труднее, чем на саморезах.
После того как все дерево снято, необходимо тщательно осмотреть всю ленту фундамента на излишки бетона или пустоты и устранить их, а затем оставить ее до полного затвердевания и усадки.
Укрепление опалубки
Многие начинающие застройщики могут и не представлять, какие огромные распирающие силы действуют на опалубку при заливке бетона. Обратимся к цифрам.
Я недавно залил плиту высотой в 25 см. Конструкция просто лежала на земле, в углах крепилась на саморезы, местами была подпёрта камнями и кирпичами – нигде ничего не выдавило и не сдвинулось. Но, что годится в моём случае, не пройдёт при литье высокой ленты фундамента.
Такой пример. По СНиП III-15-76 давление на стенку = PхH. Отсюда: 2500х0.25=625кгс/кв.м. Если 1 погонный метр опалубки имеет площадь 0.25х1=0.25 кв.м, то давление на 1 погонный метр будет 625х0,25=156 кг/м.п., с учётом вибрирования бетона 200кгс/м.п.

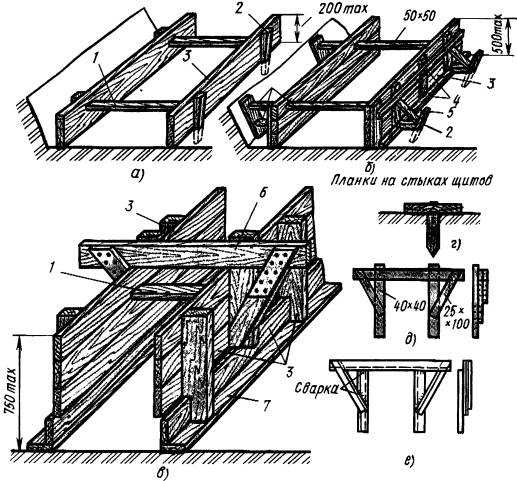

Крепление опалубки для фундамента.
Если высота щита равна 0.9 м и выгрузка бетона производится из бетононасоса, то, по тому же СНИПу, давление составит 2500х0.9+400=2650 кгс/м2. Отсюда: давление на 1 погонный метр составит 2385 кгс/м.п. Разница просто огромна!
Но бывает так, что конструкция, даже правильно стянутая металлическими шпильками, «даёт течь». Причём не выдерживает резьбовой элемент шпильки. Резьбу или сминает, либо «отстреливает» гайку. Так происходит потому, что при стягивании промышленной опалубки используются специальные виды шпильки, с усиленными гайками и увеличенным диаметром шайбы.
В частном домостроительстве используются обычные резьбовые шпильки – М8/М10/М12 и гайки, купленные на ближайшем строительном рынке. Шпилька класса 8.8, диаметром в 10 мм, по ГОСТу обязана выдержать нагрузку в 6.7 т, но в обычной продаже, в основном, идут шпильки с «проваленными» диаметрами и формой резьбы не по ГОСТу. Качество металла тоже низкое, в лучшем случае такая шпилька выдержит рабочую нагрузку в 1.5 т.
Для фундамента я покупал шпильки на М8. Мне захотелось проверить, какую фактическую нагрузку они выдержат. Я испытал их на разрывной машине. Результат: при одной накрученной гайке, при нагрузке примерно в 100 кг, произошло срезание (смятие) резьбы шпильки. При накрученных двух гайках шпилька выдержала нагрузку (сорвало резьбу, но сама шпилька осталась цела) уже в 500 кг.
Вывод: чтобы шпилька «работала», необходимо с каждой её стороны накрутить по две гайки. Либо использовать специальные гайки увеличенной длины.
Правда, это ещё не гарантирует, что шпилька «включится в работу» на 100%. Необходимо расставить шпильки так, чтобы они давали максимальный эффект.
Я «прогнал» два варианта расстановок шпилек в опалубке в специальной программе. И вот что получилось: возьмём деревянную вертикальную стойку 50х100 мм. Ставим её к щиту ребром, высота 2.3 метра. Задаём нагрузку – 10 кНм (4 кН – от глубинного вибратора, 6кН – давление столба бетона 2.3 метра). Стягиваем опалубку тремя шпильками, с расстоянием в 70 см. Первая шпилька от низа – на высоте в 50 см. Получаем картину прогибов и напряжений в балке.
На скриншоте видно, что больше всего отклонится нижний конец балки (на 5 мм). Т.е. высока вероятность того, что подпорная балка сломается именно здесь. Расставим шпильки по-другому. Нижняя, теперь заложена на высоте в 30 см.
Теперь нагрузки распределяются иначе. Максимальное напряжение снижается почти в 3 раза (5.4), а прогиб уменьшается в 10 раз.
Мой совет – если собираетесь крепить опалубку шпильками, то их нужно устанавливать между двух вертикальных брусьев (расстояние между ними равно диаметру шпильки). Но найти качественные шпильки и гайки сложно, да и стоят они дорого, и весь этот металл потом некуда девать. Если только на монтаж стропильной системы.
Для уменьшения расходов небольшую резьбовую часть шпильки крепят к арматуре необходимой длины. А на противоположный конец следует наварить перемычку, чтобы получилась буква Т.
Намного проще и дешевле – сделать укрепление каркаса опалубки «косичкой» из вязальной проволоки диаметром 1.2 мм, сплетя её из 6-7 нитей. Такой тип стяжки прочнее, чем «косичка», сплетённая из проволоки диаметром 2 мм в 3 нити.
«Косичка» просовывается в щели между досок опалубки или в заранее просверленные отверстия. Она стягивает два опорных вертикальных бруса конструкции. Чтобы стенки опалубки при процессе скручивания «косички» не деформировало, внутрь опалубки рекомендуется установить арматурный стержень-ограничитель диаметром в 10-12 мм, который помогает ее фиксировать.
Особого внимания заслуживает опалубка под цокольный этаж.
Материалы для изготовления опалубки
Фундаментная опалубка может быть сделана из разных материалов.
Металл
Металлическая опалубка
Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.
Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.
Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.
Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.
Железобетон
Железобетонная опалубка
Сравнительно дорогая разновидность опалубки.
Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.
Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.
При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.
Пенополистирол
Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола
Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.
Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.
Подручные материалы
Опалубка из старых дверей
Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.
Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.
Среди многочисленных недостатков особого внимания заслуживают следующие моменты:
- сложность сборки;
- риск утечки залитой смеси;
- низкие показатели несущей способности;
- необходимость использования дополнительных расклинок и опор.
Такая опалубка подходит только для небольших построек.
Древесина

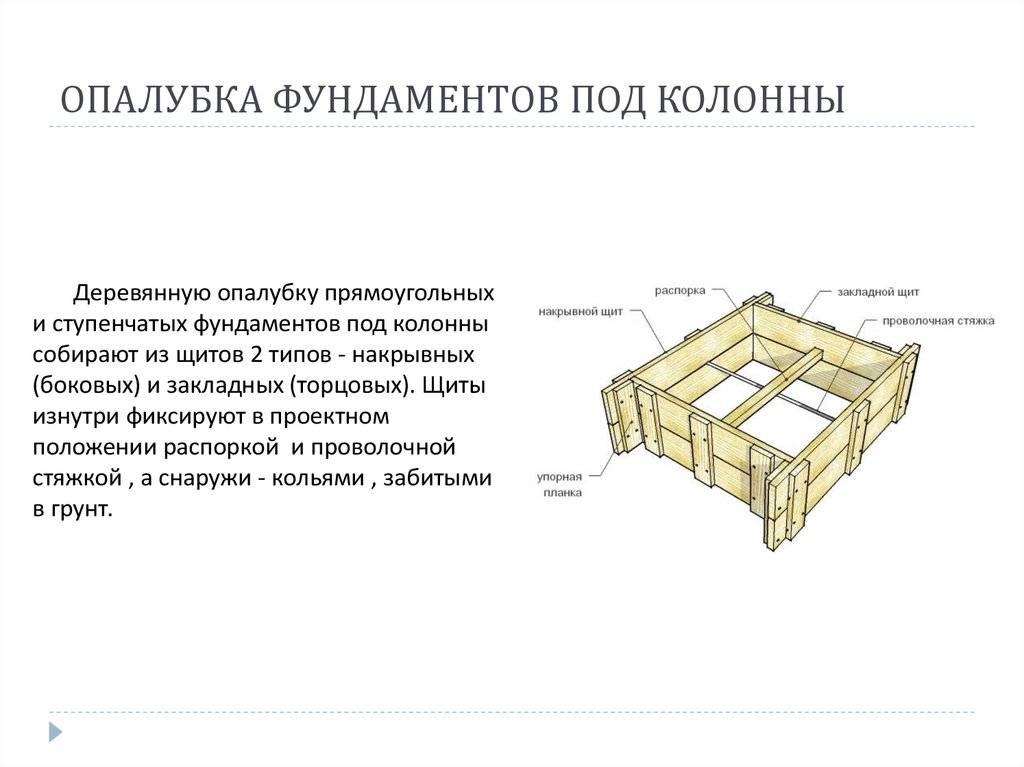

Опалубка из древесины
Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.
К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.
Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.
Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.
Перед началом строительства опалубки обязательно выполните расчет.
Опалубка из древесины
Разновидности опалубок для ленточного фундамента
В основном используется одна из двух видов конструкции – разборная или несъемная. Каждый из вариантов обладает собственными преимуществами и недостатками, которые необходимо учитывать при выборе, ввиду чего нужно рассмотреть обе опалубки более подробно:
- Разборные. Опалубки этой разновидности разбираются по завершении застывания залитого бетонного раствора для фундамента сооружения. В дальнейшем все ее элементы можно повторно использовать для данной задачи. В большинстве случаев при создании конструкций применяется древесина. Значительно реже они изготовляются из пластиковых и металлических щитов. Вне зависимости от материала, которому отдано предпочтение, в результате опалубка должна иметь герметичные швы и обеспечивать надежное соединение составляющих компонентов. Несъемные конструкции подходят для заливания фундаментов различной сложности. Они также не менее часто используются при создании отдельных элементов зданий, например, стен и потолков.
- Несъемные. В отличие от предыдущей разновидности эти опалубки не разбираются после заливания и застывания бетонного раствора, ввиду чего экономится время на их демонтаже. Они отличаются технологичностью и обладают рядом положительных сторон в сравнении с несъемными конструкциями. Изготовляются опалубки этой разновидности из полимерных материалов различного уровня технологичности.
Чаще всего при создании ввиду своей доступной стоимости используется полистирол. Несъемные опалубки отлично подходят для монолитных сооружений.
Обратите внимание! Неразборные конструкции выполняют теплоизоляционную функцию, обеспечивая защиту фундамента от воздействия низких температур. Если в месте возведения основания здания не происходит осыпания грунта, а также он обладает оптимальной прочностью и вязкостью, то можно выполнить заливание бетонного раствора непосредственно в предварительно выкопанную траншею для него без создания опалубки, благодаря чему удается снизить расходы материала, а соответственно и общие затраты
Если в месте возведения основания здания не происходит осыпания грунта, а также он обладает оптимальной прочностью и вязкостью, то можно выполнить заливание бетонного раствора непосредственно в предварительно выкопанную траншею для него без создания опалубки, благодаря чему удается снизить расходы материала, а соответственно и общие затраты.
Какую доску лучше всего использовать
Для сборки опалубки обычно используется наиболее распространенный материал — обрезная сосновая доска. Рекомендуется обстругивать рабочую поверхность досок, но это не всегда возможно, поэтому чаще всего сборка щитов производится из нестроганных досок.
Важным вопросом является степень влажности пиломатериала. В данном случае использование сухой доски не обязательно, а иногда даже нежелательно. Опалубка долгое время удерживает массив влажного бетона, который все это время периодически поливают водой.
Сухой пиломатериал начинает активно поглощать влагу, разбухает и увеличивается в размерах, отчего отдельные доски выдавливает из плоскости щита.
Толщина досок, используемых для сборки щитов, колеблется в пределах 25-40 мм. Чем выше и шире лента, тем толще должны быть доски, чтобы выдерживать нагрузки при заливке и давление жидкого бетона на стенки.
Неразборная конструкция
Вся прелесть неразборной опалубки заключается в том, что она остается внутри фундамента. Не нужно устанавливать никаких дополнительных укрепляющих конструкций. К тому же уменьшаются потери тепла в фундаменте и сводится к минимуму его промерзание.
Этап 1. Как и в предыдущем рассмотренном варианте необходимо хорошо очистить строительную площадку и произвести необходимую разметку.
Этап 2. Чтобы дальше продолжать делать опалубку для ленточного фундамента нужно, ориентируясь на разметку, вырыть траншею глубиной 2 метра.
Этап 3. На дно вырытого котлована укладывается слой песка и утрамбоваться. На него засыпается щебенка, которую тоже необходимо утрамбовать.
Этап 4. Теперь можно спокойно сделать опалубку для ленточного базиса. Если вы выбрали дерево в качество основного материала, то монтаж стенок производится по принципу, изложенному выше. Насчет образовавшихся зазоров и щелей можете не беспокоиться. Установка дополнительных распорных элементов в данном случае не требуется.
Этап 5. В большинстве случаев после того как все элементы деревянной опалубки были смонтированы в нее укладывается арматурный каркас. Для большего удобства его установки можно проделать отверстия в досках и закрепить металлические прутки. Если же планируется возведение небольшого строения, то заменить дорогостоящий армирующий каркас можно обычной кладочной сеткой. После проделывания всех действий можно смело заливать подготовленную опалубку бетоном.
Расчет опалубочной конструкции
Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.
Расчет опалубочной конструкции
Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.
К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).
Чертеж расчета параметров опалубки
Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.
Типы опалубки
Конструкция опалубки в зависимости от типа делится на две группы:
- Опалубка с съемной конструкцией;
- Опалубка, что имеет не съемную конструкцию.
В строительстве без формирования монолитной, бетонной и железобетонной конструкции не обойтись. И неважно дом это, или предварительно построенный каркас, который называют опалубкой. Давайте подробнее остановимся на каждом из них. Давайте подробнее остановимся на каждом из них
Давайте подробнее остановимся на каждом из них.
Итак, конструкция опалубки, как уже упоминалось, бывает съемной, и нет.
Материалы
Для опалубки фундамента берут разные стройматериалы. Они влияют на качество основания здания и скорость его возведения. Также они определяют возможность повторного использования бетонной формы.
Съемную опалубку для фундамента разбирают, когда плотность бетона достигает 50%. Обычно ее используют многократно. Количество заливок, выдерживаемых комплектом щитов, зависит от характеристик стройматериала, из которого они изготовлены. Самодельные конструкции хорошо выполняют свою функцию от 3 до 8 раз. Опалубка промышленного изготовления не теряет своей прочности после нескольких десятков заливок.
Несъемную конструкцию после твердения бетонного раствора не демонтируют. Она превращается в часть основания. Применение подобных моделей в строительстве началось несколько лет назад. Материалом для производства деталей является экструдированный пенополистирол.
На заметку!Альтернативным материалом для производства не демонтируемой конструкции становятся бетонные блоки с пустотами внутри. Они бывают угловыми, радиусными, стеновыми. Каждая деталь состоит из двух или трех стенок, скрепленных между собой перемычками. Их соединяют попарно замками. Чтобы сделать основание прочным и жестким в бетонный раствор закладывают арматуру.
Металлическая
Такая конструкция универсальна. Она подходит для опалубки монолитного строительства и возведения основания под частный дом. Конструкцию собирают из металлических листов толщиной 1-2 мм. Такую форму применяют при создании основания ленточного или плитного типа. Чтобы повысить жесткость, арматуру приваривают сразу к листам опалубки. При необходимости металлические листы изгибают, чтобы придать им нужную форму. Главным недостатком металлического варианта является большая цена.
Железобетонная
Здесь для устройства формы основания применяют бетонные плиты. Он получается неразборным. Когда конструкцию сооружают из деталей большой толщины, расход цементного раствора уменьшается. Показатели прочности основания и другие важные характеристики не ухудшаются. Монтаж бетонных плит невозможен без привлечения строительного крана из-за их большого веса.
Из пенополистирола
Форма блоков бывает разной. Из них собирают опалубку будущего основания, как из деталей конструктора. Их соединяют между собой металлическими шпильками либо замками. Такая конструкция удобна тем, что она одновременно обеспечивает гидро- и теплоизоляцию основания. Пенополистирольные блоки дорогие, но они сокращают время на возведение фундамента здания и упрощают последующую отделку.
Из дерева
Проще всего сделать опалубку для фундамента своими руками из деревянных досок либо из листовой фанеры. Эти стройматериалы всегда есть в продаже и недорогие. Для установки фундаментной формы не нужны сложные инструменты либо строительная техника. Но иногда самодельная конструкция нуждается в усилении из-за разного размера деревянных щитов.
Подручные материалы
Для заливки фундамента под небольшой частный дом или летнюю беседку форму собирают из любых подходящих материалов. Подходит шифер, профилированный лист и другие предметы. Из них делают сплошную конструкцию без просветов. Единственным достоинством такой разборной опалубки является ее низкая цена.
К недостаткам применения подручных материалов относят:
- сложный монтаж;
- высокую вероятность протечек;
- низкую несущую способность;
- необходимость установки дополнительных опор.
