Розеточные стабилизаторы напряжения: назначение и принцип работы

Стабилизаторы напряжения

Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.

Преимущества стабилизаторов напряжения

1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.

При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.

2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.

3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.

Недостатки стабилизаторов напряжения

1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.

Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.

В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.

Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.

2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.

Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.

3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.

4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.

Особенности розеточного устройства

Розеточные стабилизаторы представляют собой малогабаритные устройства, отличающиеся небольшим весом и привлекательным внешним видом.

Состоят они из таких частей:

  • Электроника. В различных моделях она представляет собой плату с впаянными деталями или микропроцессор. Электронные устройства осуществляют измерение параметров поступающего тока, изменение его показателей до нормы и выработку команд на механические части прибора. Команды передаются в виде импульсов определенной частоты в соответствии с заложенной программой.
  • Механика. Легкие модели оснащены пружинами и фиксаторами, которые при превышении пиков нагрузки осуществляют разрыв цепи. Последующее включение происходит в автоматическом или ручном режиме в зависимости от модели и стоимости прибора.

Где лучше всего установить стабилизатор

Место установки выбирается в зависимости от габаритов самого прибора. А размеры зависят от мощности агрегата. К примеру, маломощный стабилизатор можно установить прямо около подключаемой к нему аппаратуре, где-то на столе или на полу. Мощный прибор лучше установить в специально организованном месте, к примеру, в нише или в распределительном щитке.

Требования к установке:

  • Вентиляционные отверстия в приборе всегда должны оставаться свободными, не закрытыми. В процессе работы стабилизатор нагревается, поэтому ему всегда нужен охлажденный воздух.
  • Нельзя устанавливать стабилизаторы напряжения в подвалах, гаражах, на чердаках и схожих с этими помещениями комнатах. Все дело в том, что любые электронные приборы быстро выходят из строя, если в помещениях, где они установлены, высокая влажность, скопление пыли, повышенная температура и другие негативные факторы.
  • Оптимальное место установки – в самом распределительном щите или рядом. Чем меньше длина питающего кабеля, тем лучше.

Штиль IS2500

Тип — инверторный Мощность — 2 кВт Входное напряжение — 90-310 В Время реакции — отсутствует Количество ступеней регулировки — непрерывная регулировка Подключение через клеммную колодку, выход — 2 евророзетки Есть байпас

Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.

Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:

И все это запрятано в надежный металлический корпус:

Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.

Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.

Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?

Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.

Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.

В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.

Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):

Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.

При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.

Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.

Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:

ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции. В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина

Все продумано

В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.

Лучшие стабилизаторы напряжения 2021 года

На мировом рынке электротехники представлен огромный выбор стабилизаторов напряжения.

Очень важно не растеряться и приобрести действительно необходимый трансформатор для определенных условий. Например:

Например:

Это однофазовый цифровой стабилизатор, его стоимость на рынке 2600 рублей. Он вешается на стену.

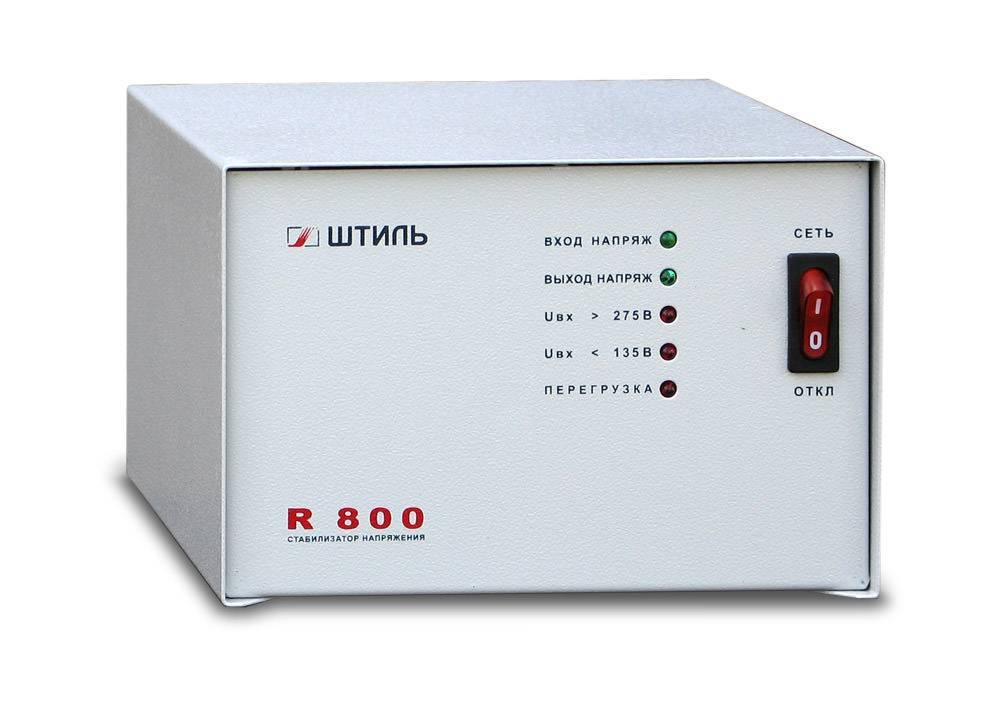

Штиль R-600

Более дорогая, примерная цена в пределах 4000 рублей. Предназначен для защиты электропитания приборов при переменном напряжении. В особенности подходит для электронной техники.

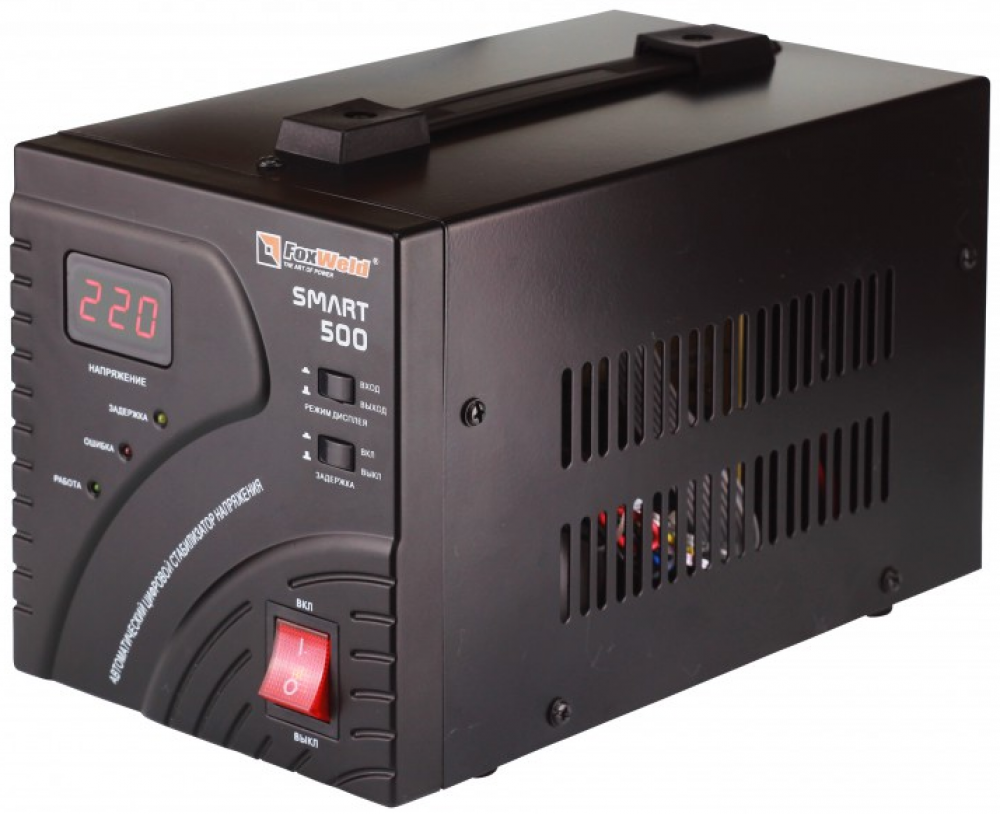

Модель FoxweldSmart 500

Это бытовой однофазовый напольный выпрямитель. Издает высокий уровень шума, цена регулируется пределами 1000 рублей.

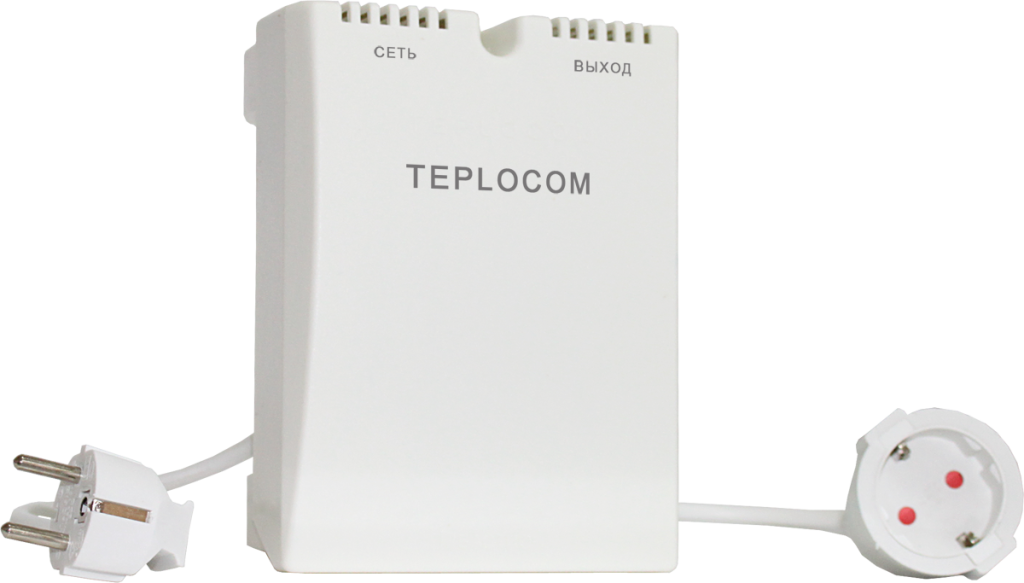

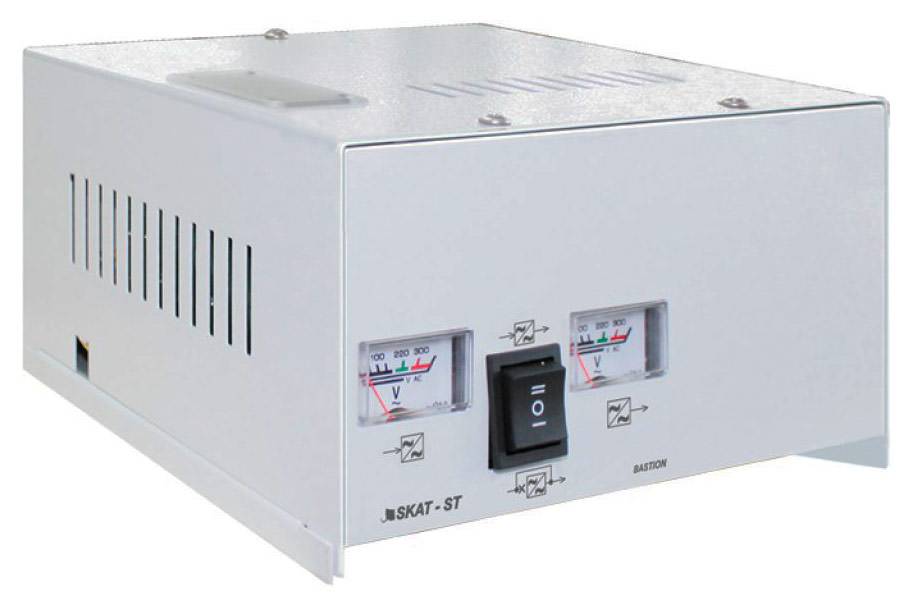

TEPLOCOM ST-555 (400ВА, 220В) БАСТИОН

Трехфазовый мощный трансформатор, используется при больших нагрузках электрической сети. Стоимость 3700 рублей.

Трехфазовый стабилизатор, используется исключительно в промышленных целях. Цена его от 5000 рублей.

LIDER PS-400W

Электрический трехфазовый выпрямитель. Мощность от 400 ватт, что позволяет использовать на больших промышленных помещений. Быстродействующий широкоспекторный. Стоимость в пределах 7500 рублей.

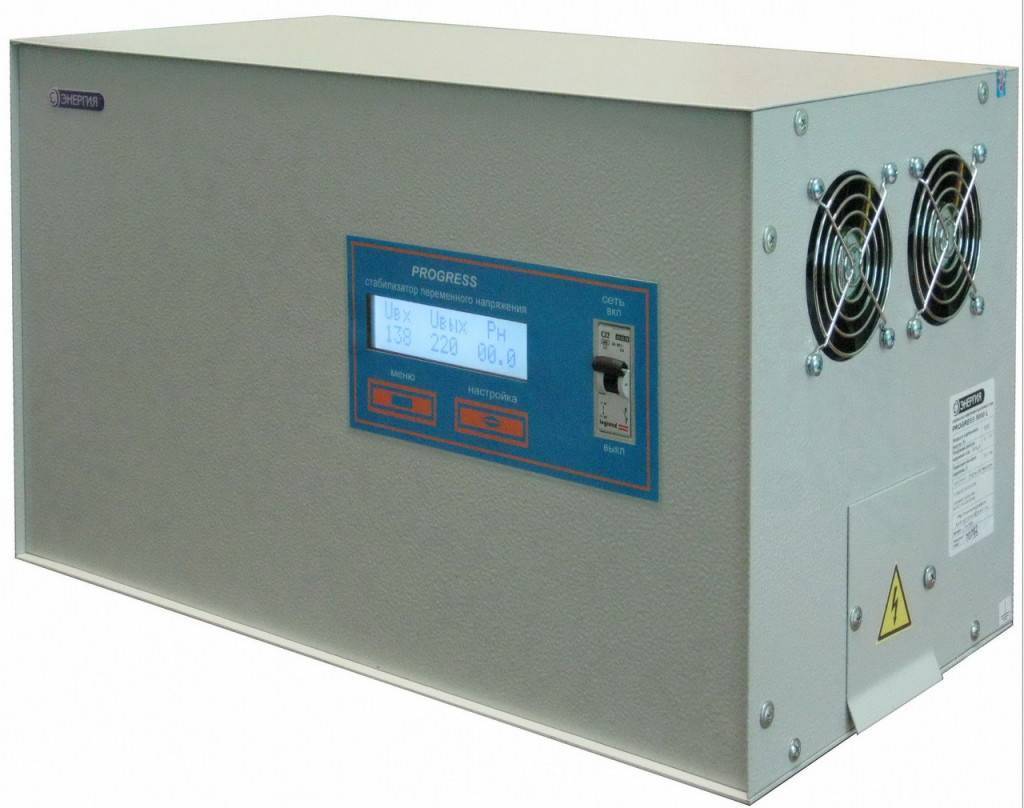

PROGRESS

Бывают как трехфазные, так и однофазные. Применяются для дома, офиса и большого производства. Защищает от низкого напряжения и его перепадов.

Выбор представлен очень широкий, главное, определиться, для каких нужд нужен стабилизатор напряжения.

Большинство потребителей советуют приобретать трехфазные трансформаторы. Они подходят как для дома, так и для дачи. Выбирая стабилизатор, потребители опираются не только на его мощность, но и шумовой эффект.

Если трансформатор напряжения работает очень громко, то он влияет ночью. Также, покупатели благоприятно отзываются о внешнем виде некоторых моделей

Важно, чтобы они прекрасно вписывались в интерьер дома

Инверторные стабилизаторы

Современные инверторные стабилизаторы Штиль серии «Инстаб» Это наиболее «молодой» вид стабилизаторов – серийное производство начато в конце 2000-х годов. Инновационная конструкция и характеристики, недоступные для моделей других топологий, делают данные устройства прорывом в стабилизации электрической энергии.

Устройство и принцип работы.

Принцип действия данных устройств схож с on-line ИБП и построен на базе прогрессивной технологии двойного преобразования энергии. Сначала выпрямитель превращает входное переменное напряжение в постоянное, которое затем накапливается в промежуточных конденсаторах и подаётся на инвертор, осуществляющий обратное преобразование в переменное стабилизированное выходное напряжение. Инверторные стабилизаторы кардинально отличаются от релейных, тиристорных и электромеханических по внутреннему строению. В частности, в них отсутствует автотрансформатор и любые подвижные элементы, в том числе и реле. Соответственно, стабилизаторы двойного преобразования избавлены от недостатков, присущих трансформаторным моделям.

Преимущества.

Алгоритм работы этой группы устройств исключает трансляцию любого внешнего возмущающего воздействия на выход, что обеспечивает полную защиту от большинства проблем электроснабжения и гарантирует питание нагрузки напряжением идеальной синусоидальной формы со значением максимально приближенным к номинальному (точность ±2%). Кроме того, инверторная топология устраняет все недостатки характерные другим принципам стабилизации электрической энергии и обеспечивает моделям, реализованным на её базе, уникальное быстродействие – стабилизатор реагирует на изменение входного сигнала мгновенно, без задержек во времени (0 мс)!

Другие важные преимущества инверторных стабилизаторов:

  • максимально широкие границы рабочего сетевого напряжения – от 90 до 310 В, при этом идеальная синусоидальная форма выходного сигнала сохраняется во всем указанном диапазоне;
  • непрерывное бесступенчатое регулирование напряжения – исключает ряд неприятных эффектов, связанных с переключением порогов стабилизации в электронных (релейных и полупроводниковых) моделях;
  • отсутствие автотрансформатора и подвижных механических контактов – повышает ресурс работы и снижает массу изделия;
  • наличие входного и выходного фильтров высоких частот – эффективно подавляют возникающие помехи (присутствуют не во всех моделях, характерны в частности для продукции ГК «Штиль» – ведущего производителя инверторных стабилизаторов).

Возникает закономерный вопрос — есть ли недостатки у инверторных устройств? Единственным и в то же время спорным недостатком является более высокая цена. Но учитывая технические требования современной бытовой техники и одновременно сохраняющуюся тенденцию перепадов сетевого напряжения, инверторные стабилизаторы сегодня являются самым экономически оправданным вариантом для постоянного пользования как в частных домах и загородных коттеджах, так и на промышленных объектах. Они гарантируют устойчивое, корректное функционирование дорогостоящей бытовой техники и чувствительных электронных устройств при любом качестве питающей электросети.

Рисунок 4 – Схема инверторного стабилизатора напряжения

Подробнее по этой теме читайте ниже:

Инверторные стабилизаторы напряжения «Штиль». Модельный ряд.

Как выбирать стабилизатор напряжения для дачи

Чтобы качественно обезопасить работу всех приборов, необходимо правильно выбрать стабилизатор напряжения. При этом нужно руководствоваться двумя основными принципами: устройство должно работать эффективно и иметь достаточную мощность, чтобы при перегруженности и других неполадках в подаче электричества с подстанций охватить всю необходимую технику. Поэтому при выборе устройства для дачных коттеджей необходимо:

  1. Вычислить диапазон перепадов напряжения.
  2. Выбрать мощность и точность прибора.
  3. Выбрать тип устройства (по скорости, шумовым показателям, количеству фаз).

Стабилизатор напряжения и его особенности

Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций.

Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод.

Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2.

Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху.

Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита.

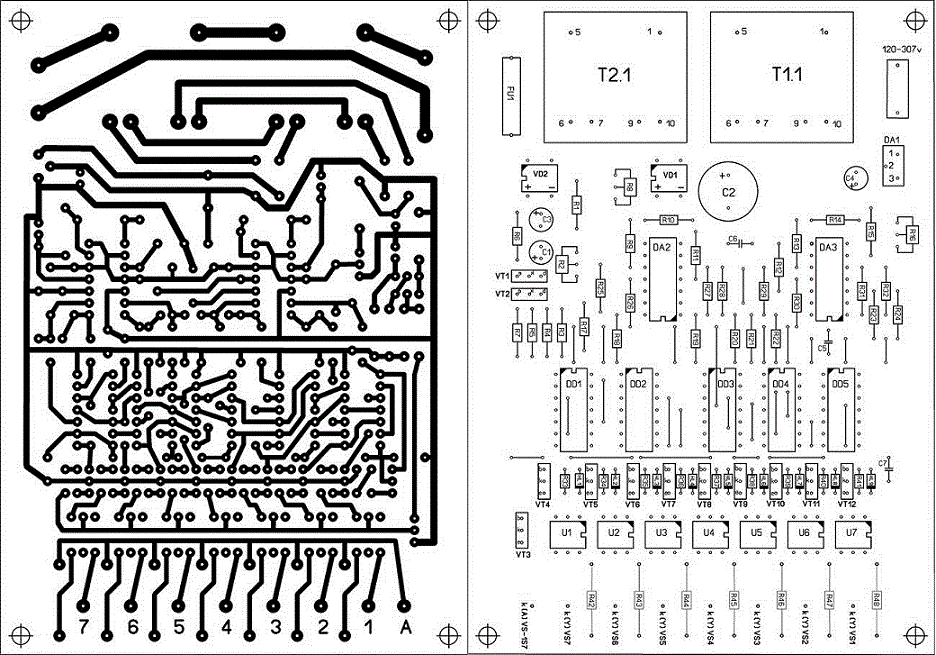

Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату.

Высота установки

Стабилизатор при своей работе выделяет тепло. Многие модели даже оснащены встраиваемыми вентиляторами охлаждения. Чем больше подключаемая мощность тем больше он греется. Именно для охлаждения, а не в качестве дизайна, на стенках стабилизаторов делаются сквозные ребра охлаждения. Отсюда вывод — нельзя стабилизатор размещать близко к стене.

Минимальное расстояние от стены  до задней стенки корпуса стабилизатора — 5-10 см. Это не относится к моделям имеющим специальное настенное крепление. У которых основные радиаторные решетки охлаждения выведены с других сторон.

Остальные стенки корпуса должны быть удалены на еще большее расстояние — 20-30см.

При размещении под потолком, всегда учитывайте момент входного питания, а именно откуда подведен вводной кабель. Не думайте что смонтировав стабилизатор один раз, вы более не будете беспокоиться о его работе. Оставляйте достаточное пространство для свободного доступа ко всем контактам для их периодической ревизии.

Кроме этого многие модели имеют автоматы переключения в режимы транзит-байпас именно в верхней части. Вам все равно придется периодически прибегать к этому режиму, а разместив стабилизатор вплотную под потолком, без его демонтажа сделать это будет крайне неудобно.

Еще один отрицательный момент размещения стабилизатора под потолком заключается в том, что именно туда поднимается весь теплый воздух в комнате. А если это жаркое лето и помещение без кондиционера — то перегрев обмоток при полной нагрузке будет обеспечен.

Там вполне может образоваться температура и в 50 градусов. Большинство стабилизаторов рассчитано на нормальную эксплуатацию при +40С.

Если вы задумаете установить стабилизатор напряжения в котельной, помните что это в первую очередь помещение где может возникнуть порыв трубы отопления или протечка вентиля. А стабилизатор — это электрический прибор. Поэтому в таких помещениях его ни в коем случае нельзя размещать на полу. Только на определенной высоте. Лучше чтобы это был настенный вариант.

Поэтому идеальная высота установки стабилизатора  1,5м — 1,7м от пола и 25см от соседних шкафов, стен и т.п. Тем самым вы будете иметь свободный доступ как к органам управления, контактам, так и к цифровому табло со всеми отображаемыми параметрами (напряжение, нагрузка).

Как выбрать стабилизатор напряжения: основные характеристики

Конечно, определяющей характеристикой, на которую нужно смотреть в первую очередь при выборе гаджета, это его мощность. Рассчитать ее очень просто – нужно суммировать мощности всех электроприборов, подключаемых к сети. Но тут стоит учесть два нюанса. Во-первых, если речь идет не о настольной лампе или радио, а о насосной станции или станке, то есть приборах с высокими пусковыми токами, запас мощности должен быть больше суммы мощностей минимум в три раза. Во-вторых, даже если к сети подключены только лампочки, стоит брать прибор с запасом мощности хотя бы в 20%. А вдруг вы захотите включить в розетку ноутбук, и при этом случиться скачок напряжения? Поэтому запас всегда должен быть.

Второй важный параметр – это фазность. Выбирается фазность прибора по количеству фаз в сети, то есть однофазный – для сети с одной фазой на 220 вольт, а трехфазный – для сети на 380 вольт. Трехфазный вариант существенно дороже, поэтому, если к сети с тремя фазами подключены приборы на одну фазу, то можно схитрить и поставить три однофазных стабилизатора – на каждую из фаз по одному. Это будет выгоднее.

К другим важным параметрам можно отнести следующие:

  • активная нагрузка – нагрузка, которую оказывают на сеть приборы, дающие свет или тепло. Активная нагрузка есть у утюга, обогревателя, электрической варочной поверхности и даже лампочки. Измеряется она в киловаттах и при выборе стабилизатора суммируется;
  • реактивная нагрузка – нагрузка от индуктивных и емкостных устройств, то есть от электродвигателей и других подобных приборов. Если вам нужно посчитать общую мощность такого электроприбора, то для этого нужно суммировать активную и реактивную;
  • диапазон напряжений – чем он больше, тем надежнее, но не всегда имеет смысл переплачивать, покупая модель с самым широким диапазоном. Особенно это актуально, если речь идет о более-менее стабильной электросети. Чтобы понять, какой диапазон вам нужен, достаточно просто замерять напряжение в сети несколько дней подряд пару раз в день. К слову, тут также стоит учитывать, что на некоторых моделях указывается диапазон входного напряжения и предельный диапазон. Вторые цифры – это пороговые значения, после преодоления которых стабилизатор просто отключает питание электроприборов;
  • точность – максимальное отличие исходящего напряжения от золотых 220 вольт. Допустимый уровень точности составляет плюс-минус 7% от номинала, но лампочки начинают мигать, если точность выше 3%. Чем выше точность, тем меньше заметны скачки напряжения, если объяснять по-простому;
  • тип монтажа – стабилизаторы различают настенные и напольные. Первые монтируются на стену, вторые ставятся на пол. Выбирая тип монтажа прибора, стоит учитывать, что влажные, пыльные или грязные места – не лучший выбор для устройства, работающего с электричеством. А электромеханические модели еще и не переносят мороз, поэтому не стоит устанавливать их на улице или просто в неотапливаемом помещении.

Интересная, но необязательная функция, которую можно учитывать при выборе стабилизатора напряжения для дачи или дома, это наличие дисплея. На нем отображается входное и выходное напряжение, нагрузка и другие данные, которые будут для вас совершенно бесполезны, если вы не разбираетесь в электротехнике.

Кстати, если вы купили стабилизатор напряжения, то не стоит включать паранойю и подключать к нему абсолютно все электроприборы. Постоянное напряжение для стабильной работы нужно холодильнику, телевизору, компьютеру, телефону и лампочкам, а вот обогреватель нормально работает и при скачках напряжения. Более того, если подсоединить к прибору мощное устройство типа электросварочного аппарата, то оно может привести к срабатыванию защиты и отключению тока в принципе. Если нужно защитить, например, только холодильник с телевизором, то оптимальным выходом станет покупка двух сетевых стабилизаторов вместо одного магистрального.

Лучшие стабилизаторы напряжения 220 В для дачи с мощностью до 15000 Вт

Такие модели используют при организации на даче небольшой мастерской по ремонту автомобилей или оказании профессиональных сварочных услуг.

Применение мощных электроинструментов не должно влиять на бытовые приборы и освещение в доме, поэтому прибегают к лучшим стабилизаторам 220 В для дачи с показателем мощность до 13000 ВА.

Ресанта СПН 13500 — в компактном корпусе

Стабилизатор отличается небольшим прямоугольным корпусом с настенным креплением. Справа вынесен подсвечивающийся экран, под которым расположены тумблеры управления.

Выдаваемая мощность напрямую зависит от входящего тока и степени его просадки: при показателе 190 В можно подключать приборы с общей мощностью 9000 ВА. Максимальный показатель составляет 13500 ВА.

Плюсы:

  • быстрый доступ к клеммам через открывающийся люк снизу;
  • надежное крепление с наружными монтажными отверстиями, легкими для попадания (не спрятаны за корпус);
  • компактные габариты 305х190х300 мм;
  • продолжает выдавать приемлемые показатели тока даже при падении напряжения до 90 В;
  • пригоден для эксплуатации в комнатах с влажностью 80%;
  • эксплуатация при скачках до 260 В;
  • не сильно греется.

Минусы:

  • большой вес 18 кг (стена должна быть прочной);
  • громкие щелчки при включении.

Калибр АСН-15000/1 — для профессиональной деятельности

Стабилизатор позволяет оборудовать на даче частную мастерскую благодаря выдаваемой мощности в 15000 ВА. Прочный корпус и перевозка на собственных колесах разрешают устанавливать его в подвале или гараже, а также легко перемещать.

Для циркуляции воздуха и охлаждения сбоку проделано много отверстий. В обмотке трансформатора используется медь, что дает повышенное КПД по сравнению с алюминием.

Плюсы:

  • на передней панели три отдельных дисплея под каждое значение: ток нагрузки, входное напряжение и исходящее (дисплеи крупные и хорошо видны на расстоянии);
  • удобная большая крышка позволяет легко произвести подключение к силовому входу на даче;
  • прорезиненные колеса без скольжения перемещают аппарат;
  • КПД 97%;
  • максимальная мощность 15 кВт позволяет подсоединять многочисленные электроприборы;
  • время срабатывания компенсирующих элементов на перепад в сети 0,5 с, что защищает технику от сгорания;
  • в комплект входит сетевая вилка;
  • работа при входном напряжении 140-260 В;
  • погрешность всего 3%.

Минусы:

  • высокая стоимость 18000 рублей;
  • очень большой 515х450х740 мм;
  • масса 69 кг;

Виды стабилизаторов и принцип действия

Чаще всего встречаются стабилизаторы-удлинители, или как еще их называют, сетевые фильтры (sven). Это обычные удлинители, но со специальными переключателями, благодаря которым вероятность сгорания техники сведена к минимуму. Какие есть еще виды стабилизаторов напряжения:

  • феррорезонансные устройства;
  • приборы с ферромагнетиками;
  • фильтры электромеханические;
  • новейшие электронные стабилизаторы.

В зависимости от типа прибора разнится и его принцип работы. Предлагаем рассмотреть подробно, какие бывают стабилизаторы напряжения, их технические характеристики и как выбрать лучшие устройства для дома.

Феррорезонансные приспособления были изобретены в 60-е, и работают по принципу магнитного насыщения. Ферромагнитные сердечники создают эффект магнитного усилителя, за счет чего и насыщаются дроссели приспособления. Данные стабилизаторы отличаются высокой эффективность и скоростью срабатывания, кроме того, работают в экстремальных условиях – при температурном диапазоне от минус 40 до плюс 60 градусов Цельсия.

Изначально недостатком прибора являлся шум, который издается при контроле напряжения, но современные инженеры эту проблему решили за счет чего значительно выросли цены на однофазные стабилизаторы для дома, и теперь это самые дорогие приборы из данной серии.

Видео: как выбрать стабилизатор напряжения для частного дома

Ступенчатые электронные стабилизаторы – это самые популярные защитные приборы для контроля напряжения дома и на крупных предприятиях (руселф, rucelf, асн). К достоинствам относятся:

  • высокая эффективность и производительность;
  • очень широкий диапазон настойки;
  • бесшумность при работе;
  • легкость в эксплуатации и монтаже.

Принцип действия ступенчатых контроллеров заключается в добавлении или снижении входящего напряжения локальной электрической сети при помощи переключения обмоток трансформатора. Этот процесс могут производить релейные или тиристорные полупроводниковые элементы.

Но и здесь прогресс допустил некоторые недостатки: низкая точность (округление идет до 5 %, а это 5 Вольт). Устранение проблемы возможно при покупке стабилизатора с несколькими обмотками, но его цена на порядок выше обычного приспособления. Подходит как для защиты домашних электрических приборов, так и для контроля напряжения на заводах или в крупных компаниях.

Стабилизаторы сервоприводные широко использовались в 80-е, но тогда было принято контролировать и производить работу вручную. Иными словами, стабилизатор напряжения при помощи специального устройства выводил на индикатор показания, но нужно было регулярно подходить и проверять их, если для дома это еще допустимо, то для использования такого агрегата в условиях промышленного цеха – нет. К преимуществам относится:

  • высокая точность (до 0,0035 кВт);
  • легкость при регулировке и эксплуатации;
  • стойкость к ударам и вибрации.

Слабой стороной техники является шум, медленная регулировка, низкий порог пропускаемости тока. Для использования дома этот прибор подходит, но вот для применения на производстве – уже немного устарел.

Кроме таких типов, стабилизаторы напряжений для дома и предприятия бывают напольные и настенные. Навесной вариант – это хорошее решение для установки общего стабилизатора на всю технику частного дома или дачи. Основное их преимущество является в простоте монтажа (необходимо просто забить в стену два дюбеля), легкости обслуживания и относительной доступности. В большинстве случаев – это импортные регуляторы.

Для разнообразных предприятий или большого загородного дома рекомендуем купить напольные контролллеры. Это трехфазные приборы, которые отличаются высокой массой (от 1 центнера до нескольких тонн), и высокой номинальной мощностью работы – до 3000 кВА (люксион, ortea, штиль). Такой регулятор выполнен в виде шкафа, для обслуживания и проверки не разбирается полностью, а просто снимается передняя крышка, либо открывается дверь (на стабилизаторах производства Китай или Италии, которые являются самыми тяжелыми моделями).

Переносные стабилизаторы – это портативные устройства, которые чаще всего используются в условиях медицинского оборудования или прочей легко транспортируемой техники. Их редко применяют для постоянного контроля, т.к. мощность и точность этих приборов относительно низкие, а ремонт дорогой. К таким приборам можно отнести продукцию вольтер (volter), lider, sassin и voto. Производятся эти стабилизаторы для дома такими странами, как Россия, Украина, Беларусь и Германия.

Особенности розеточного устройства

Стабилизатор напряжения Digitop VP-16AS в розетку

Розеточные стабилизаторы представляют собой малогабаритные устройства, отличающиеся небольшим весом и привлекательным внешним видом.

Состоят они из таких частей:

  • Электроника. В различных моделях она представляет собой плату с впаянными деталями или микропроцессор. Электронные устройства осуществляют измерение параметров поступающего тока, изменение его показателей до нормы и выработку команд на механические части прибора. Команды передаются в виде импульсов определенной частоты в соответствии с заложенной программой.
  • Механика. Легкие модели оснащены пружинами и фиксаторами, которые при превышении пиков нагрузки осуществляют разрыв цепи. Последующее включение происходит в автоматическом или ручном режиме в зависимости от модели и стоимости прибора.

Феррорезонансные стабилизаторы

Феррорезонансный стабилизатор Это первые стабилизаторы, получившие широкое распространение в нашей стране. Начало их массового использования в 50-60-х годах ХХ века связано с появлением ламповых телевизоров и прочей бытовой техники, требующей защиты от сетевых колебаний.

Устройство и принцип работы.

Стабилизаторы такого типа отличаются от большинства более современных моделей простотой электронной схемы и отсутствием автотрансформатора. Они понижают или повышают значение напряжения за счёт эффекта феррорезонанса – электромагнитного взаимодействия между двумя дросселями один из которых имеет ненасыщенный сердечник (входной), а второй насыщенный (выходной).

Преимущества.

Феррорезонансные стабилизаторы не имеют склонных к поломкам подвижных компонентов, что обеспечивает их надёжность и большой ресурс безотказной работы – некоторые изделия советского производства до сих пор находятся в обиходе и исправно выполняют свою работу. Другие преимущества данной топологии:

  • надёжность и большой ресурс безотказной работы благодаря отсутствию склонных к поломкам подвижных компонентов;
  • высокая точность выходного напряжения за счёт плавного, безразрывного регулирования сетевого сигнала;
  • устойчивость к неблагоприятным условиям окружающей среды;
  • быстродействие.

Недостатки.

Отвечающее современному уровню комфорта бытовое использование феррорезонансных стабилизаторов осложняется рядом свойственных им недостатков:

  • шумность работы – гул от встроенных трансформаторов ощущается даже через стену;
  • повышенное тепловыделение;
  • большой вес и крупные габариты;
  • малый диапазон регулируемого входного напряжения – более узкий, чем предельные значения отклонений, встречающихся в отечественных сетях;
  • невысокий КПД вследствие значительных потерь энергии на нагрев;
  • неспособность работать при перегрузках и на холостом ходу;
  • искажения синусоиды.

Стоить отметить, что все указанные недостатки характерны в первую очередь для классических феррорезонансных стабилизаторов первых поколений, в устройствах нового образца они максимально снижены или полностью исключены. Существенный минус современных моделей этой топологии — это их высокая цена, превышающая не только стоимость изделий других типов, но и on-line ИБП соответствующей мощности.

Применение.

Несмотря на серьезные сдвиги в разработке более производительных, мощных и надежных преобразователей напряжения, устаревшие феррорезонансные стабилизаторы все еще пользуются спросом при работе с неприхотливой техникой такого же старого поколения. Приборы этой группы — не самый удачный вариант для бытового пользования по причине высокого уровня шумов и громоздкости конструкции, однако вполне могут быть использованы в подсобных помещениях или на загородных усадьбах при плюсовых температурах.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
