Пример расчёта
Рассмотрим, как произвести расчёт системы кондиционирования жилого помещения с площадью в 30,0 квадратных метров и его высоте 3,0 метров, где проживают три человека и стоит компьютер. Чтобы учесть компенсацию теплопритока от пола, потолка, стен и окон нужно:
30,0 кв.м * 3,0 м * 35Вт/кб.м = 3,15кВт.
Чтобы учесть компенсацию теплопритока от присутствующих в данном помещении людей, надо: 0,1кВт * 3 =0,3кВт.
Величина тепла, исходящего от компьютера постоянна (как установили выше) и составляет —0,3кВт.
Таким образом, сложив все величины теплопритоков, получаем нужную для указанного помещения мощность кондиционера:
3,15кВт + 0,3кВт +0,3кВт =3,75кВт
Способы расчета мощности
В действительности методик определения холодильной мощности для помещения существует не так уж много:
- С помощью специальных калькуляторов, размещенных на интернет-ресурсах производителей или крупных дилеров, продающих холодильную бытовую технику.
- По квадратуре комнаты.
- По формулам с учетом объема помещения и тепловых источников в нем.
- Теплофизический расчет ограждающих конструкций для летнего времени с учетом дополнительных теплопоступлений.
Из 4 перечисленных методов обычному домовладельцу, желающему подобрать кондиционер для комнаты, доступны первые 3, последний способ достаточно сложен и ним пользуются инженеры – проектировщики в своих расчетах.
Определение мощности по объему помещения
Наиболее корректно холодильная мощность кондиционеров высчитывается по удельному количеству холода на 1 м3 объема комнаты, особенно если ее площадь лежит в пределах 70 м2. Для расчета рекомендуется принимать значение удельной мощности q, равной:
- 30 Вт/м3 в затененных помещениях;
- 35 Вт/м3 для комнат со средней освещенностью;
- 40 Вт/м3 в помещениях на солнечной стороне здания.
Потребная мощность для компенсации теплопоступлений сквозь строительные конструкции рассчитывается по формуле:
Q1 = q x V, где V – объем комнаты в м3.
Поскольку в здании находятся люди и бытовые приборы, которые также выделяют тепло, к полученной величине Q1 необходимо добавить количество теплоты, выделяемое людьми Q2 (в соответствии с нормами) и от бытовой техники Q3. Последняя величина принимается в зависимости от назначения бытового оборудования:
- От компьютера – 250—300 Вт.
- От домашней или оргтехники – в размере 30% от потребляемой электрической мощности.
Теперь рассчитаем мощность кондиционера по формуле:
Q = Q1 + Q2 + Q3
В нашем примере высота потолков принимается равной 2.7 м, объем получится 20 м2 х 2.7 м = 54 м3. Взяв среднюю величину удельной холодопроизводительности равной 35 Вт/м3, вычислим Q1 = 35 х 54 = 1890 Вт. Теперь сюда следует прибавить теплоту от человека с компьютером, соответственно, Q2 = 130 Вт и Q3 = 300 Вт:
Q = 1890 + 130 + 300 = 2320 Вт.
Назначение кондиционера в квартире
Многие из владельцев квартир задумываются – нужен ли кондиционер в квартире, если в ней уже есть система вентиляции? Системы кондиционирования создают комфортные условия в доме и благотворно влияют на самочувствие человека. Такой эффект обеспечивают основные функции кондиционера:
- Охлаждение и подогрев воздуха до нужной температуры в любое время года.
- Очистка воздушных масс через систему фильтров.
- Приток воздуха с улицы и дополнительное проветривание помещения.
Возможность регулировать температуру воздуха в квартире очень пригодится в летние месяцы, когда на улице столбик термометра достигает высоких показателей. Мы находимся дома большую часть времени – поэтому именно здесь нужно обеспечить прохладу для комфортного отдыха и сна. Кондиционеры, работающие на подогрев, также выручают в осенние месяцы, когда в квартире становится холодно, а отопление ещё не работает.
Функции очистки воздуха и вентиляции воздуха позволяют устранять пыль и вредные примеси, которые могут поступать в квартиру с улицы при естественном проветривании.
Эта опция станет незаменимой для аллергиков и людей, страдающих заболеваниями органов дыхания. Постоянная очистка воздуха необходима для квартир, где живут маленькие дети и пожилые люди. Наконец, отсутствие пыли будет экономить время на уборку комнат, а свежий воздух — способствовать хорошему самочувствию жильцов.
Какую мульти-сплит систему выбрать для 4-х комнатной квартиры?
Выбирая вариант с монтажом кондиционера для своей квартиры или дома, обращайте внимание на соответствие мощности кондиционера площади кондиционируемых помещений. Для этого можно воспользоваться нехитрым способом – 1 кВт мощности соответствует примерно 10-ти квадратным метрам комнаты
И, конечно же, следует помнить, что общая мощность внутренних блоков не должна превышать мощности внешнего модуля.
Специально для вас мы подобрали наиболее популярные модели кондиционеров, оптимально подходящие для организации системы кондиционирования 4-комнатной квартиры:
ELECTROLUX | FUJI | GENERAL CLIMATE | HISENSE | MIDEA |
---|---|---|---|---|
| |
Что выбрать
Если в финансах ограничены, то стоит купить самый мощный кондиционер и рассмотреть варианты, где его можно установить, чтобы он охлаждал 2 комнаты:
- можно монтировать оборудование в коридоре, но если из него есть выходы в другие комнаты;
- при смежных комнатах можно разместить устройство напротив двери, так холодный воздух из одного помещения будет переходить в другое;
- можно установить в помещении с кондиционером вентилятор, который будет направлять холодный поток воздуха в другие комнаты.
Еще вариант — включить кондиционер на минимальную температуру и закрыть дверь. После остановки системы дверь можно открыть, холодный поток выйдет и частично охладит другое помещение.

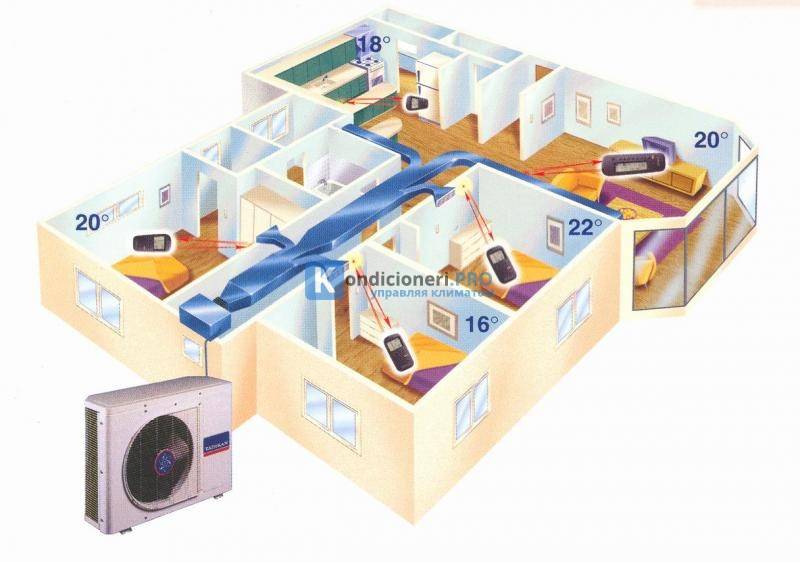

Если бюджет позволяет, и дизайн комнаты предусматривает размещение скрытых внутренних блоков, то можно рассмотреть вариант канального климатического оборудования. На выходе система закрывается вентиляционной декоративной решеткой и при этом может обслуживать сразу несколько комнат.
При выборе канального кондиционера стоит обратить внимание на модельный ряд от компании Mitsubishi Electric. Продукция этого бренда обладает хорошей производительностью и отвечает всем требованиям потребителей. Например, модель инверторного типа Mitsubishi Electric SEZ-KD50VAQ/SUZ-KA50VA мощностью в 5 Квт обслуживает 2 комнаты общей площадью до 50 кв. м
При этом кондиционер работает не только на охлаждение, но и на обогрев и вентиляцию. Управление автоматическое, что позволит контролировать температуру в помещениях
м. При этом кондиционер работает не только на охлаждение, но и на обогрев и вентиляцию. Управление автоматическое, что позволит контролировать температуру в помещениях
Например, модель инверторного типа Mitsubishi Electric SEZ-KD50VAQ/SUZ-KA50VA мощностью в 5 Квт обслуживает 2 комнаты общей площадью до 50 кв. м. При этом кондиционер работает не только на охлаждение, но и на обогрев и вентиляцию. Управление автоматическое, что позволит контролировать температуру в помещениях.
Если возможности установить канальный кондиционер нет, то можно рассмотреть вариант с мульти-сплит-системой. И здесь можно выделить несколько популярных моделей:
Лидеры среди производителей мульти-сплит-систем — Daikin, Mitsubishi, Toshiba. Цена на их продукции по сравнению с ценами на аналоги от конкурентов в несколько раз выше, но они окупятся за счет бесперебойного и длительного срока службы.
В заключение отметим, что важно не только знать, как выбрать кондиционер для квартиры, чтобы он охлаждал сразу 2 комнаты, но и произвести точный и правильный монтаж оборудования. Ведь именно от этого зависит долговечность, надежность и эффективность его работы. https://www.youtube.com/embed/fz2TCzxwBgM
Post Views: Статистика просмотров 37

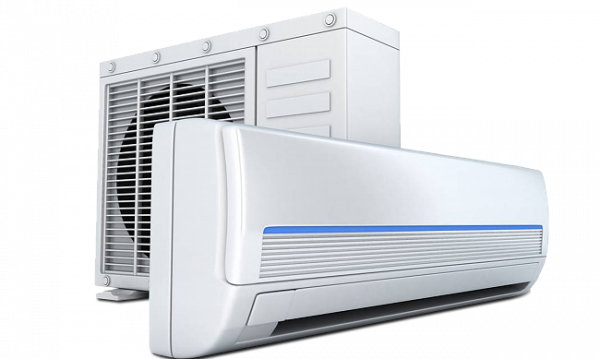

Что такое сплит-система, где применяется и из чего состоит?
Если говорить в целом, сплит-система — одна из разновидностей кондиционера, которая наиболее удобна в применении и пользуется наибольшим спросом.
Устройство особенно актуально в домах, где не предусмотрено центрального кондиционирования. К плюсам сплит-системы можно отнести экономичность и низкий уровень шума (особенно в сравнении с моноблоками). Таких плюсов удалось добиться за счет разделения техники на два блока — внутренний и внешний.
Наружная часть оборудуется конденсатором, компрессором и вентилятором. Блок устанавливается на внешней части сооружения (на крыше, на стене или балконе). Уровень шума этого блока составляет порядка 50-60 дБ. Вторая часть (внутренний блок) содержит вентилятор и испаритель, а установка производится внутри охлаждаемого помещения. Здесь уровень шума ниже — 25-30 дБ. Благодаря такой особенности, звук от кондиционера удалось уменьшить почти в тысячу раз. Так что не удивительно, что подобные системы получили распространение во всех жилых помещениях — в квартирах, домах, офисах и прочих сооружениях.
Главная характеристика кондиционера
Важнейшей характеристикой для кондиционера считается его мощность охлаждения. От этого параметра зависит площадь помещения, что он способен охладить. Поэтому от того, насколько точно будет сделан расчёт кондиционера для квартиры, будет зависеть, насколько эффективно он будет работать после установки.
Негативные последствия расчётных ошибок не заставят себя ждать: недостаточная мощность проявится с наступлением настоящей жары, когда станет понятно, что прибор не справляется должным образом со своими охлаждающими обязанностями. Установка кондиционера с избыточной мощностью повлечёт риск переохлаждения присутствующих в помещении людей, более активную работу прибора, ведущую к преждевременному его износу, да и уплатить за большую мощность придётся больше. А зачем переплачивать?

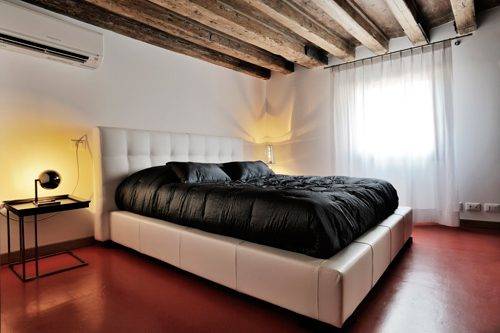

№3. Где установить кондиционер в спальне?
Оптимальное место для кондиционера в спальне – стена у изголовья кровати, но при этом устройство вешают не прямо над кроватью, а сбоку от спального места. В этом случае холодный воздух будет концентрироваться ближе к ногам отдыхающих, а не около головы.
Допустимый вариант – располагать кондиционер так, чтобы прохладный воздух шел перпендикулярно спальному месту и проходил в районе изножья.
Также можно повесить кондиционер над дверью. В этом случае блок не будет бросаться в глаза при входе в комнату, а если оставить открытой дверь, то прохлада распространиться и за пределы спальни. Единственный минус этого варианта – длинная фреоновая трасса.
К самым неудачным вариантам размещения кондиционера в спальне отнесем его установку напротив кровати, когда холодный воздух попадает прямо на головы отдыхающих, и напротив входной двери, когда блок сразу же бросается в глаза при входе в комнату.
Место около окна также подходит для размещения кондиционера, но тут необходимо быть предельно осторожным в плане выбора штор. Массивные конструкции снизят эффективность работы прибора, если будут нарушать нормальную циркуляцию воздуха.
Если подобрать идеальное место так и не удалось, можно обратить внимание на кондиционер с разнонаправленным потоком воздуха. В случае чего, нижнюю створку можно прикрыть, направив прохладный воздух в какую-то сторону
В любом случае, лучше не оставлять кондиционер включенным на ночь.
Инверторная или обычная сплит-система
Есть два основных вида сплит систем по используемым технологиям функционирования — обычные (ON/OFF, «стоп-старт») и инверторные, с узлом, создающим переменный ток и использующим его. Вопросы — что лучше, инверторная или обычная, какую сплит систему выбрать для квартиры по типу технологии — рассматриваются в начале процесса подбора прибора, так как этот пункт влияет на все характеристики, цену, качество работы.
Преимущества инверторных сплит-систем
Инверторные модели более современные. Преимущества и отличия от обычных:
- это самые тихие лучшие сплит системы;
- если нужен полноценный обогрев зимой, то однозначно необходим инверторный агрегат. Обычные модели нормально охлаждают, когда снаружи около +16 °C и выше, обогревают — когда не ниже −5 °C. Инверторные сплит кондиционеры способны отапливать квартиру при наружной t° −15 и даже −25;
- обычные системы работают циклами «вкл./выкл.» по достижению заданной температуры, поэтому их также называют ON/OFF. Фактически они функционируют только в 2 режимах: максимальном и минимальном. Инверторные кондиционеры работают постоянно, поддерживая оптимальный климат без резких скачков, плавно меняя свою мощность.
Мифы и относительность достоинств инверторных сплит-систем:
- разница в экономии электричества заметная, только если сплит СКВ работает 24 часа, что, например, актуально для южных стран. Если же выключать прибор, уходя утром по месту трудоустройства, и включать его на небольшой период после прихода, то обе системы задействуют максимальные режимы, и данная характеристика не будет особо отличаться. Для пользования в среднестатистических условиях нашей страны экономность двух систем не является определяющей выбора;
- если рассматривать, какие надежные лучшие сплит системы, то из-за плавности работы срок службы больше у инверторных моделей. Но этот плюс также относительный и заметен, если устройство задействовано 24 часа или большую часть суток. При описанном выше режиме период работоспособности почти не отличается.
Недостатки
Выбор инверторных кондиционеров имеет свои минусы:
- приборы сложные и затратные в ремонте: если сломается внешний блок, потребуются услуги двух мастеров — холодильщика и электронщика. Запчасти дороже и их сложнее найти;
- инверторные сплит чувствительные к качеству подачи электроэнергии. Недостаток нивелируется надежной автоматикой защитного отключения (УЗО, АВДТ) и заземлением, которое обязательное всегда, независимо от типа оборудования. Но теоретически риск выхода из строя больший.
Итог: инверторный или обычный сплит кондиционер
Специалисты и мастера считают бюджетные инверторные системы злом — они часто ломаются и сложные в ремонте. Вместо них лучше купить по той же цене качественную сплит модель ON/OFF, например, от дорогих брендов Daikin, Mitsubishi, General. Такой кондиционер будет практичнее, проще и дешевле в обслуживании.
Инверторный сплит выбирает большинство пользователей, если особо затребованный полноценный обогрев зимой и тихая работа — это единственное реальное достоинство таких приборов. Рекомендовано покупать изделия из высшего ценового эшелона — они реже выходят из строя и имеют длительную гарантию. Глубина регулировки у качественного устройства не должна быть ниже 25–80 %, например, нормальный показатель 5–90 %, что свидетельствует об оперативном реагировании на изменения температуры и экономичности.

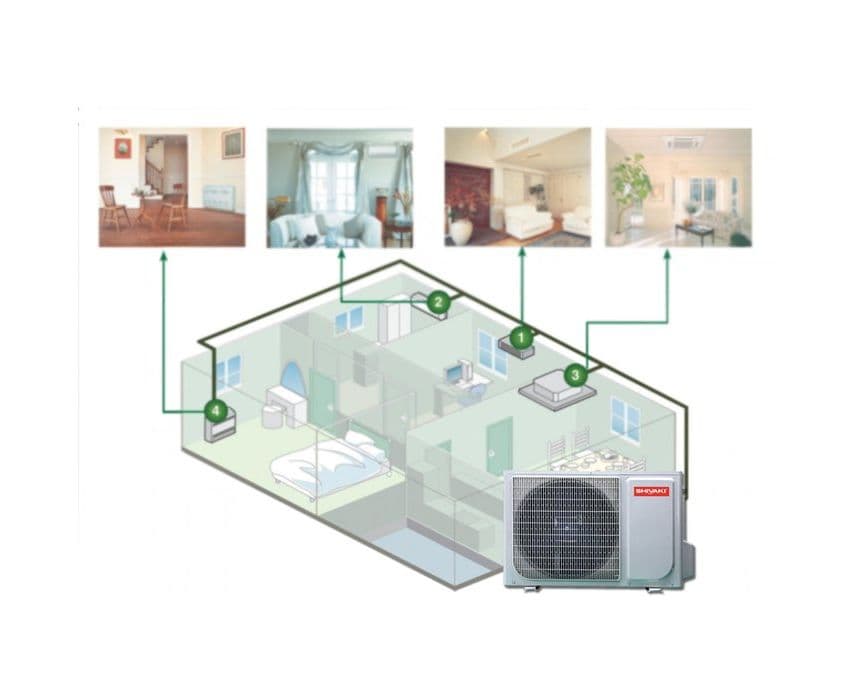

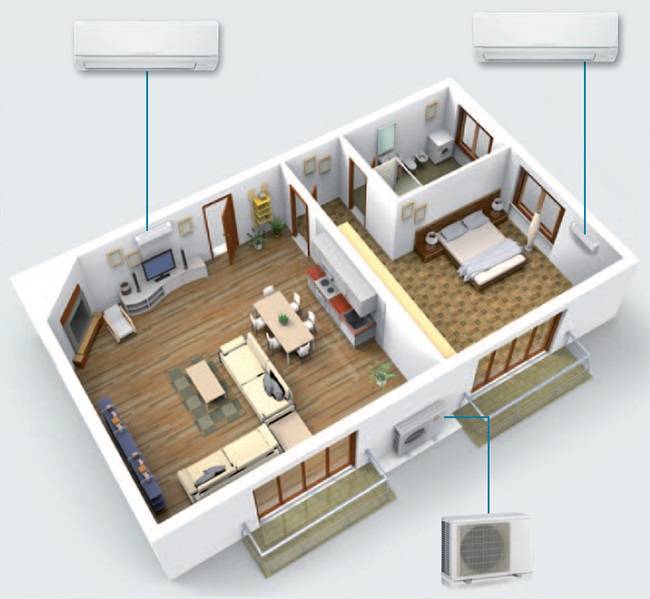

Что такое мульти-сплит-система
Для тех, кто ищет ответ на вопрос, как для квартиры выбрать кондиционер, чтобы он охлаждал сразу 2 комнаты, можно посоветовать такой вариант, как мульти-сплит-система.
Принцип работы системы заключается в том, что к одному внешнему мощному блоку подключаются сразу несколько внутренних. Несомненный плюс сплит-системы — возможность выбрать нужное количество внутренних блоков в зависимости от площади комнаты.
Еще именно такой вариант подходит, когда на фасаде здания можно установить только один внешний блок климатического оборудования.
Минус — цена, так на покупку мульти-сплит-системы на 2 внутренних блока (площадь в 20 и 25 кв. м) уйдет не меньше 70 тыс. рублей. Также к недостаткам можно отнести и то, что внутренние блоки должны быть установлены недалеко друг от друга.
Выводы и полезное видео по теме
Порядок установки кондиционера в коридоре и прокладка коммуникаций показаны на этом видео:
Еще один вариант размещения коммуникаций при установке кондиционера в коридоре представлен на этом видео:
Установка одного кондиционера на всю квартиру является универсальным, для жилищ с несколькими комнатами. Монтаж в прихожей позволяет исключить покупку кондиционеров для каждого помещения отдельно и обеспечивает одинаковую температуру на всей площади квартиры.
Однако, для реализации максимально эффективной работы кондиционера при таком решении установки, стоит соблюдать описанные в статье правила расположения блоков и прокладки коммуникаций. В экономическом плане выполнение монтажных работ будет стоить несколько дороже в связи с длиной коммуникаций.
