Обвязка твердотопливного и газового котла

Специфика обвязки котлов полипропиленом

Существует ряд нюансов, о которых следует знать владельцам частных домов, которые остановили свой выбор на продукции из полипропилена (детальнее: «Монтаж системы отопления из полипропилена своими руками»). Огромным достоинством полипропиленовых труб является возможность выполнять отопительные контуры различной конфигурации.

Для соединения элементов трубопровода, когда выполняется обвязка котла полипропиленом, можно пользоваться не только технологией сварки, но применять фитинги, подобранные в соответствии с размером труб. Но второй способ менее надежен. В случае незначительных подвижек в местах нахождения фитингов, возможно возникновение протечек.

При обустройстве отопительной системы собственными силами следует помнить, что чем проще схема конструкции, тем легче будет выполнить работу. Сложность не только затрудняет монтаж, но и значительно понижает КПД отопительной конструкции.

Установка полипропиленового трубопровода обеспечивает:

  • работу системы на протяжении 40 лет;
  • способность выдерживать давление, превышающее 25 бар;
  • сохранность труб даже при условии циркуляции теплоносителя, имеющего температуру 95 градусов (детальнее: «Монтаж системы отопления из полипропиленовых труб своими руками»).

Несмотря на преимущества данного материала изготовления, существует ряд ограничений, которые нужно учитывать, если выполняется обвязка котла отопления полипропиленом, когда для работы агрегата используется газоснабжение (про «Качественная обвязка двухконтурного газового котла — эффективная экономия»). Подключение газовой трубы к котлу должно быть непременно жестким. Согласно строительным требованиям, для соединения применять следует металлические элементы и паронитовые прокладки.

Металлическую трубу состыкуют с генератором тепла через так называемую «американку» или сгон. В качестве прокладки подходит только паронит. Изделия из резины, фум-ленты и паклю применять нельзя. Дело в том, что паронит получают в результате вулканизации смеси из минеральных наполнителей, асбестовых волокон и каучука – материал превосходно держит начальную форму, не горит и обеспечивает отличную герметичность. В то время как зажатая между деталями резина может сузить размер прохода в газовой трубе, в результате чего подача топлива сократится и обеспечить нужное количество тепла от котла будет практически невозможно. Другие материалы для прокладок имеют склонность к возгоранию.

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

  • циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
  • расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
  • группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле. Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата

Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

  1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
  2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
  3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
  4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

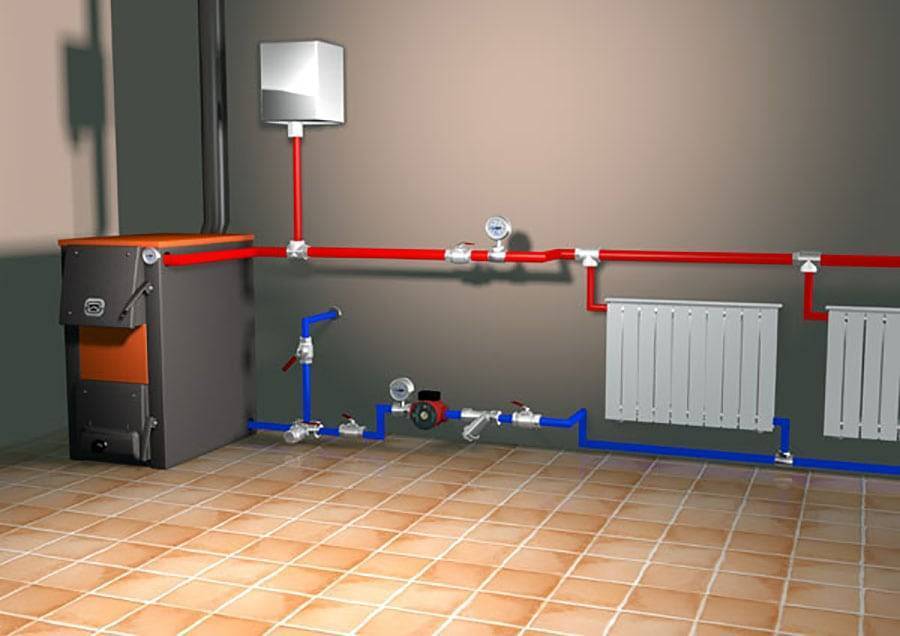

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем :

  • Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
  • Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца
, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются котлы отопления и отопительные контуры. Каждый контур и каждый котел является вторичным кольцом.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в том кольце, в котором он установлен. Также узел оказывает определенное влияние на давление в первичном кольце. Так, когда он включается, вода выходит из трубы подачи воды, попадая в первичный круг и меняя гидросопротивление в нем. В итоге появляется своеобразный барьер на пути движения теплоносителя.

Поскольку к кругу сначала подключается труба обратки, а после нее – труба подачи, теплоноситель, получив немалое сопротивление у трубы подачи, начинает течь в трубку обратки. Если же насос выключается, гидросопротивление в первичном кольце становится очень малым и теплоноситель не может заплыть в теплообменник котла. Обвязка продолжает работать так, как будто отключенного агрегата вообще не было.

По этой причине не нужно использовать одну сложную автоматику для отключения котла
. Единственное, что нужно, так это установить между насосом и патрубком возвращения воды обратный клапан. Аналогичная ситуация с контурами отопления. Только линии подачи и обратки присоединяют к первичной цепи в противоположном порядке: сначала первую, затем вторую.

В такую схему целесообразно включать не более 4 котлов. Использование дополнительных устройств нецелесообразно.

Универсальная комбинированная схема

Эта система имеет такую обвязку:

  1. Два общих коллектора или гидроколлектора
    . К первому подключены подающие линии котлов. Ко второму – линии обратки. На всех линиях находится запорная арматура. На трубах возврата теплоносителя находятся циркуляционные насосы.
  2. Мембранный бак подключен к большому коллектору обратной линии.
  3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, которая соединяет бойлер с коллектором подачи
    , стоят циркуляционный насос и запорный клапан. На трубе, соединяющей бойлер с коллектором обратки, также имеет клапан.
  4. Группа безопасности установлена на коллекторе подачи теплоносителя.
  5. Труба подпитки присоединена к коллектору, который находится на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу, на нее ставят обратный клапан.
  6. Определенное количество малых гидроколлекторов (их может быть два, три и более)
    . Каждый из них соединен с вышеупомянутыми общими коллекторами. Эти гидроколлекторы и крупные коллекторы образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
  7. Контуры отопления отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.

Твердотопливный котел всегда требует постоянного внимания со стороны жителей дома, ведь после того, как сгорели загруженные в него дрова, тепло перестает поступать в радиаторы отопления. Конечно, ситуацию может улучшить теплоаккумулятор, однако после его остывания система отопления перестанет быть системой отопления. Облегчить жизнь владельцев частного дома могут комбинированные котлы отопления дрова-газ или два котла, один из которых работает на твердом топливе, а другой — на газе.

Любой из этих двух вариантов дает возможность получать желаемое тепло в том случае, когда дров в топке не осталось, а газ в баллоне еще есть. Агрегат газ-дрова подходит для тех людей, которые не хотят тратить особых усилий и денег на организацию сложной обвязки. Однако практика показывает, что лучше совместить два разных котла. Наименьшее преимущество такого подхода заключается в постоянной работе сети, невзирая на возможную поломку любого из устройств. Если устройство газ-дрова поломается, система перестает работать и в помещениях дома будет холодно.

Дополнительные контуры

Устройство дополнительных контуров — это еще один способ предотвратить перегрев теплоносителя. Вот какими они бывают:

Гравитационный контур

Устраивается на случай внезапного отключения циркуляционного насоса. Это небольшой контур, построенный по правилам естественной (гравитационной) циркуляции: большой диаметр труб, большие уклоны, наличие разгонного коллектора. Обычно к нему подключают бойлер косвенного нагрева.

Пока работает насос, создаваемое им давление запирает обратный клапан, установленный в гравитационном контуре, вследствие чего последний является отрезанным от системы. Когда же насос отключится, среда будет циркулировать самотеком через гравитационный контур.

Аварийный контур

На вводе холодной воды устанавливается термоклапан, управляемый термодатчиком.

Как только последний зафиксирует перегрев, клапан откроется и в теплообменник начнет поступать холодная вода, охлаждая теплоноситель.

Отобрав тепло, вода стекает в канализацию.

Требования к помещению с двумя котлоагрегатами

В том случае, когда выбраны однотипные источники отопления, применяются требования к топочной, предъявляемые к определенному виду используемого топлива: газ, уголь, паллеты или электронагрев.

К котельной в доме нужно отнестись с должным вниманием

Если выбирается агрегаты, функционирующие на разных видах энергоносителей, помещения обязаны соответствовать обоим, при этом выбирается больший показатель.

Требования к агрегатам, использующим твердое топливо:

  1. Площадь пола топочного помещения выбирается по общей тепловой мощности устройств: до 32 кВт необходимо 7.50 м2, до 62 кВт – 13.50 м2, до 200 кВт – 15.0 м2.
  2. Агрегат более 30 кВт устанавливается по центру топочной, чтобы обеспечить надежную циркуляцию воздушных масс.
  3. Поверхностные элементы топочной: пол, стенки, потолок и перегородки выполняются из огнестойких стройматериалов, с применением гидроизоляционной защиты.
  4. Котел устанавливают на надежный фундамент из огнестойких стройматериалов.
  5. Для агрегатов до 30 кВт, требования по огнестойкости пола ниже, его достаточно покрыть стальным листом.
  6. Запас твердого топлива хранится в отдельном сухом помещении, а суточный запас может находиться в котельном зале на расстоянии не менее 1м от котла.
  7. В топочной должны быть установлены дверь и окна, способные обеспечить надежную трехкратную циркуляцию воздуха из расчета существующего объема помещения.

Требования к топочным с котлоагрегатами, работающими на газе:

  1. Газовые котлы с суммарной мощностью до 30 кВт допускается устанавливать в нежилом помещении дома, где существуют окна и двери, способные обеспечить 3-х кратную циркуляцию воздуха.
  2. При мощности газового источника более 30 кВт, требуется отдельная топочная с высотой потолков не меньше 2.5 м и общей площадью свыше 7.5 м2.
  3. Если это оборудование будет устанавливаться на кухне в которой функционирует газовая плита, то помещение должно быть не менее 15 м2.

Типовые схемы обвязки

Для правильной обвязки отопления необходимо разработать индивидуальный проект, поскольку каждое жилое помещение и котельная индивидуальны, хотя имеют ряд схожих черт. Такие проекты основываются на типовых схемах, отражающих общие для всех, принципиальные позиции монтажа систем в различных условиях.

Система открытого типа с естественной циркуляцией

Такая схема, по-другому гравитационная, является наиболее распространенной. Имеет свои преимущества и недостатки.

Положительные стороны:

  1. Эффективная работа.
  2. Простота монтажа.
  3. Относительно низкая стоимость.
  4. Высокая безопасность.
  5. Автономность.

Так как вода при нагревании имеет свойство расширяться, при гравитационной схеме обязательна установка расширительного бака, собирающего излишки теплоносителя.

Отрицательные стороны:

  1. Сложность в управлении.
  2. Необходимость в постоянном контроле системы.
  3. Повышенный расход топлива.

В открытой системе ввод обратки в котел должен быть ниже радиаторов минимум на 0,5 метра.

Закрытая система с естественным движением теплоносителя

В отличие от открытой, здесь необходимо установить мембранный бак на обратном трубопроводе. Для эффективного функционирования его размер должен превышать на 10 % объем теплоносителя в целом по системе.

Для возможности сброса излишнего давления из трубопроводов (более 2 атм.) следует установить предохранительный клапан, подключив его к канализации.

Система с принудительной циркуляцией

Система с принудительной циркуляцией отличается тем, что имеет в своем составе насос. Это обеспечивает равномерность температуры на всех участках. Кроме того, применение циркуляционного оборудования позволяет минимизировать уклоны трубопроводов.

Для сохранения работоспособности отопления в случаях посадки напряжения или поломки насосов необходимо предусматривать обводные линии в обход оборудования. Циркуляционный насос устанавливается на обратке из соображений безопасности, а также повышения степени надежности и долговечности работы.

Схема с буферной емкостью

Схема обвязки твердотопливного котла отопления с теплоаккумулятором применяется для поддержания постоянной температуры в системе (ТТК плохо управляются, требуя неустанного контроля за количеством топлива и тягой) и во избежание закипания рабочей жидкости.

Теплоаккумулятор представляет собой герметично выполненный бак, установленный между котлом и потребителем. Принцип работы устройства заключается в том, чтобы аккумулировать избыток тепла в собственном объеме, отдавая его в систему при необходимости.

Температура теплоносителя регулируется посредством узла смешения, представляющего собой трехходовой клапан с датчиком температуры.

Обвязка с трехходовым клапаном

Для дополнительной защиты отопительного котла от перегрева предусматривается контур для аварийной подачи холодной воды в теплообменник либо в установленный внутри оборудования специальный змеевик.

Работа данного узла осуществляется благодаря оборудованию трехходовым вентилем и датчиком температуры внутри теплообменного аппарата. Сброс нагретой воды происходит в канализацию.

С установкой бойлера косвенного нагрева

Обвязка твердотопливного котла с бойлером косвенного нагрева подходит для любой схемы подключения. Бойлер служит для нагрева холодной воды в целях горячего водоснабжения.

Подключение водонагревателя к системе происходит параллельно со всеми приборами, использующими горячую воду

Здесь важно помнить, что для увеличения эффективности его работы, следует предусмотреть трехходовой кран, перекрывающий отвод воды из агрегата, если та еще не нагрелась

Коллекторная схема

Коллекторы служат для одновременного параллельного подключения нескольких веток отопления. Например, при подсоединении к одному агрегату теплого пола, радиаторов отопления на нескольких этажах (для каждого отдельная ветка) и т. д.

Несмотря на очевидное усложнение, использование коллекторов (гребенок) открывает широкие возможности для регулировки системы, повышения эффективности и надежности.

Открытая система с естественной циркуляцией

Такая схема – самая простая среди всех обвязок твердотопливных котлов длительного горения потому, что она состоит из минимального количества элементов. Благодаря этому она является полностью автономной. Недостатки:

  1. Невозможно регулировать температуру воды на выходе из теплообменника.
  2. Через открытый расширительный бак в теплоноситель может проникать воздух. Это ускоряет коррозию панельных и биметаллических радиаторов, стальных труб и теплообменника.

Этот тип обвязки включает:

  1. Котел длительного горения.
  2. Подающую линию нагретой воды.
  3. Открытый расширительный бачок.
  4. Определенное количество радиаторов отопления.
  5. Обратную линию подачи воды.

Правила монтажа:

  1. Патрубок подачи воды из котла должен находиться ниже радиаторов отопления более чем на 0,5 м. Иначе естественная циркуляция теплоносителя будет неустойчивой.
  2. Трубы устанавливают  наклоненными в направлении движения воды. Чтобы сопротивление движению было меньше, рекомендуется использовать большие по диаметру трубы.
  3. Расширительный бачок нужно ставить в том месте, высота которого является наибольшей, если сравнивать ее с высотой размещения всех элементов обвязки.
  4. Поскольку запорная и регулирующая арматура уменьшает проходное сечение труб (это увеличивает сопротивление жидкости), ее количество должно быть минимальным.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

  1. Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.
  2. Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.
  3. Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.
  4. Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.
  5. Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент — монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Достоинства и недостатки отопления с теплоаккумулятором

Плюсами таких систем являются:

  1. Снижение затрат на энергоносители.
  2. Увеличение КПД отопительной системы.
  3. Отсутствие перегрева.
  4. Снижение количества (периодичности) загрузки твердого топлива в котел.
  5. Тонкая настройка температурного режима в помещениях.
  6. Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).

При всех достоинствах отопительное оборудование такого типа имеет и недостатки:

  1. Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
  2. Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
  3. Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
  4. Сохраняется необходимость топливного склада в непосредственной близости от котельной.
  5. Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.

Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.

Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков

Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.

Различают четыре основных типа систем:

Без змеевика. Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.

С одним змеевиком. Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей

Это может быть важно если они имеют различные химические составы

Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.

С двумя змеевиками. Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.

С тремя спиралями. Предполагается, что в единый отопительный комплекс входит котел на твердом топливе и два альтернативных источника, например, солнечная и геотермальная батареи. Максимальная экономия твердого топлива. Котел может использоваться как дополнительный (резервный).

С дополнительным баком. Существуют системы, в которых включен еще один контур с теплообменником для того, чтобы горячая вода в кране появлялась сразу же после запуска котла, не дожидаясь выхода в оптимальный режим обогрева. Однако в таких системах, запас горячей води ограничен, по его истечению дальнейший прогрев будет проходить медленнее чем через змеевик.

Применение различных типов систем

Отопительные системы, в состав которых входят только твердотопливные котлы применяются, как правило, для обогрева частных домов. Необходимость сооружать угольный (дровяной) склад доставляет неудобство, но такой конфигурации достаточно для отопления в самые суровые морозы.

Системы отопления, в которые включен солнечные коллекторы позволяют экономить до 30% затрат на энергоносители, но не заменить твердотопливный котел. Поэтому ее используют как вспомогательную, тем более что солнце светит не всегда. А вот для того, чтобы дома всегда была вода, мощности достаточно (замещает на 50-90%).

Совмещенные конфигурации предполагают применение газового и твердотопливного котлов. Это удобно при запуске системы в промерзшем здании. Если газовый агрегат подключить к системе горячего водоснабжения, то вода будет всегда. При этом не нужно подбрасывать дрова, достаточно нажать пусковую кнопку газовой горелки. а основную задачу по нагреву води возьмет на себя твердотопливный котел.
