Как сделать обрешетку для металлочерепицы

Шаг обрешетки

Типовые размеры

Важность правильного выбора расстояния между составляющими:

  1. Лучшим вариантом для кровли из металлочерепицы, является конструкция, имеющая разряженный шаг.
  2. Под шагом понимается дистанция между планками обрешетки, идущими поперек стропил, тех самых, к которым и монтируется металлочерепица при помощи саморезов.
  3. Параметры этого шага, его размер в каждом конкретном случае, определяются индивидуально в зависимости от конкретных размеров используемых средств для обшивки кровли.
  4. Металлочерепица разных марок отличается длинной волны, а значит и шагом. Поэтому, для каждого бренда необходимо производить индивидуальный расчет шага. Это является крайне ответственным и важным моментом, так как только при правильном расчете можно предотвратить возможные нестыковки между листами кровли, ее деформацию, непрочность монтажа, а также перерасход материала.

От чего зависит шаг:

  1. Он подбирается в каждом конкретном случае в зависимости от типа применяемой черепицы из металла, так как разные варианты профиля требуют разного интервала шага.
  2. При расчете шага, необходимо учитывать влияние наличия трубы водостока, параметры ее ширины и конструкцию. Закрепляя водосточную трубу на лобовой доске, ее монтируют на выступе. Не последнее значение имеет диаметр самого желоба водостока. Например, желоб диаметром 9 см может крепиться на выступе аналогичного размера, а вот конструкция сечением 12 см требует выступа с запасом.

Расчет шага:

  1. Первым делом рассчитывается область, на которую будут выступать кровельные листы по отношению к срезу стропил или лицевой доски. Таким образом, чтобы сровнять длину выступа металл придется опускать все ниже по мере увеличения крутости угла кровельного ската. При неверном расчете этих взаимосвязанных параметров, может произойти смещение всей обрешетки по отношению к месту оптимального монтажа черепицы на саморезы.
  2. Дистанция между брусом обрешетки, как правило, указана в инструкциях к разным типам кровельных покрытий. Ее отсчитывают от точки наверху одной доски до нижней точки другого бруса.
  3. Между начальными 2 рейками конструкции, размер шага необходимо делать меньше, нежели чем брусьями.
  4. При помощи строительного уровня, с помощью которого делают отметки, определяется дистанция между брусом каркаса. Для этого, измеряют расстояние между верхней точкой начальной волны и нижним краем металлического листа. Обычными являются размеры поперечной волны от 300 до 450 мм, в этом интервале и следует искать оптимальный шаг.
  5. Далее, тем же уровнем, рассчитывают примерное положение кровельного листа, приложив угольник прямым углом к лицевой доске и отметив метку требуемого выступа. Затем, необходимо провести уровень до этой метки.
  6. От начала лицевой доски проводят линию по вертикали до предварительно приложенного уровня и делают засечку. Теперь расстояние между двумя этими отметками будет равняться необходимой дистанции между краем первой доски и верхом следующего элемента обрешетки с запасом под выступ кровли и уклон ската крыши.
  7. Начальную доску необходимо подбирать большей толщины, чтобы не допустить свисающего выступа при монтаже кровли.
  8. Длина остальных перекладин несущей системы при обшивке кроли измеряется от верхней стороны второй доски через одинаковые интервалы, идентичные профилю кровли. Риски надо намечать на нескольких стропилах для корректировки, на случай если одна из досок окажется кривой. При худшем варианте, такую перекладину понадобится выравнивать, иначе не получится закрепить кровлю равномерно и надежно.
  9. Расчет, как и укладку обрешетки, нужно делать строго сверху-вниз, всегда учитывая в уме остающуюся длину материала кровли.

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

Кровельный “пирог” для металлочерепицы

  1. Стропила
  2. Гидроизоляция (диффузионная мембрана)
  3. Контробрешетка (брусок 50х50 мм)
  4. Обрешетка под металлочерепицу
  5. Металлочерепица
  6. Пароизоляция
  7. Стартовая доска обрешетки
  8. Карнизная планка
  9. Вентиляционная лента ПВХ или алюминиевая сетка
  10. Капельник
  11. Держатель желоба
  12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы – 14 градусов

Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

  • вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши,
  • в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы),
  • в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Какую доску выбрать?

Обычно для изготовления качественной и прочной каркасной конструкции используется такой материал, как древесина. Чем более толстой в этом случае является доска, тем более добротной и износостойкой в итоге получится конструкция.

Оптимальными параметрами ширины реек в данном случае являются 25-50 мм. Однако по словам профессиональных строителей, наиболее удобными в использовании считаются доски-дюймовки 25 мм. Узкие детали применяются как есть, а более широкие элементы допустимо разрезать вдоль, чтобы сэкономить пиломатериал.

Присмотритесь к поверхности досок – она должна находиться в нормальном состоянии. Следов гнили, грибка, потемневших от сырости участков или заноз на материале быть не должно. В противном случае такой каркас прослужит недолго, а крыша не будет достаточно безопасной.

Как правило, при покупке уровень влажности таких материалов не соответствует условиям строительства, поэтому его нужно предварительно подготовить и хорошенько просушить. Для этого многие люди складывают доски на прокладки для циркуляции воздуха, а сверху крепят небольшой навес, который призван защищать древесину от солнечных лучей и атмосферных осадков.

Обязательно убедитесь в том, чтобы все доски в одной упаковке лежали аккуратно и ровно. Если вы заметили лишние изгибы и перекручивание материалов, то от их покупки лучше воздержаться.

Если вы хотите разрезать доски вдоль, то это рекомендуется сделать как можно скорее. Это объясняется тем, что напряжение, набранное по ходу высыхания, может привести к деформации древесины при ее разрезке.

Чаще всего для создания основы под металлочерепицу используется доска с размерами 25 (30) х100 мм. Параметр ее толщины в данном случае не так важен, но чаще всего составляет 25 или 30 мм, так как вес металлической кровли, как правило, не превышает 7 кг на кв. м. Подобные материалы беспроблемно выдержать существенные нагрузки. Главное, чтобы их толщина была одинаковой либо с маленькими отклонениями (не больше 2-3 мм). Если учитывать данное условие, то в результате получится правильная и ровная плоскость ската.

Устройство карнизного свеса

Прежде всего, нужно нарастить первую из реек обрешетки, дополнительно закрепив на ней доску толщиной 15 –20 миллиметров, благодаря чему будет обеспечена жесткая фиксация материала покрытия – он не провиснет.

Для каменных зданий размер свеса крыши не должен составлять менее 450 миллиметров, а для деревянных домов –600 миллиметров. Когда стропило не может обеспечить нужную длину свеса, его наращивают с использованием кобылки. Обязательно устанавливают торцевую доску.

Для обеспечения сбора конденсата и достаточной степени вентилирования подкровельного пространства монтируют капельник, за который выводят край гидроизоляционного материала. Мембрану прикрепляют к капельнику самоклеющейся лентой.

Водоотводящую конструкцию начинают устанавливать до монтажа металлочерепицы:

  1. Над стропилом или на стартовую доску обрешетки крепят держатели для желобов системы с шагом 60-80 сантиметрови наклоном желоба, исходя из 3 –5 миллиметровна один погонный метр.
  2. Желоб водостока нужно установить сразу, поскольку в него опускают карнизную планку, которую фиксируют к нижней доске обрешетки. Нижний край этой планки должен перекрыть верх желоба.
  3. После монтажа мелкоячеистой сетки для насекомых подготовительные работы на карнизном свесе считаются завершенными.

Технология устройства кровли из металлочерепицы

Самый простой случай – это монтаж двускатной кровли. Ничего сложного в этой работе нет. Вначале готовится обрешетка под металлочерепицу, шаг которой зависит от типа профиля, толщины листа и угла наклона ската. Она строится из досок толщиной до 25 мм, и может быть покрыта фанерой в некоторых случаях.

Схема обустройства обрешетки из металлических профилей

Затем выбирают с какой стороны начинать класть листы. Большой разницы в этом нет, но все же удобнее это делать с той стороны, где у листа нет капиллярной канавки. При этом каждый следующий лист будет ложиться поверх предыдущего. В противном случае его придется подсовывать. Первый лист необходимо укладывать абсолютно ровно по отношению к плоскости обрешетки и параллельно карнизу с припуском 2 – 3 см. От того, как он будет положен, зависит результат всей работы. Ведь отклонение всего на 1 градус вначале приведет в конце к значительному уходу от нужного направления.

Пример обустройства деревянной обрешетки

Крепление листов осуществляется с помощью специальных кровельных саморезов, имеющих резиновые прокладки. Они вворачиваются шуруповертом во впадину между волнами без усилия, так как прокладка может повредиться. Затем монтируются ветровые и коньковые элементы. Это основные этапы технологии устройства кровли из металлочерепицы. Некоторые важные нюансы этого процесса необходимо разобрать более подробно.

Процесс монтажа металлочерепицы

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

  • сосна;
  • ель;
  • пихта;
  • лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

  • брус сечением 50х50 или 40х60 мм;
  • брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
  • доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

  • сантиметровая лента;
  • уровень;
  • треугольная линейка;
  • фломастер;
  • шуруповерт;
  • молоток;
  • самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
  • инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
  • лестница или деревянный помост.

Материал для обрешетки

Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.

При выборе пиломатериалов не стоит пренебрегать их качеством. Доска должна иметь минимум дефектов () и быть хорошо просушенной (остаточная влажность не должна превышать 22%). Последствия при использовании сырых досок  — кручение и иные деформации. Трудно предугадать, как это скажется на конечном результате. Поэтому, единственное верное решение — тщательный выбор у надежного изготовителя.

Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы, вы защитите древесину от биологического разложения, грибка и поражения насекомыми.

На что еще следует обратить внимание при выборе доски для обрешетки? На толщину. Приобретая одну партию у поставщика, вы вряд ли столкнетесь с разбежкой данного параметра. В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ

В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ.

Оптимальный размер доски (бруса) в зависимости от конструкции кровли:

Шаг стропилдо 600 мм600 — 800 ммболее 800 мм
Сечение доски (бруса)25 × 100 мм32 × 100 мм50 × 50 мм

Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.

Металлическая кровельная обрешетка монтируется саморезами за оба фланца (края) к стропилам или контробрешетке. Под металлочерепицу с шагом волны 350 мм профили укладываются с шагом 350 мм. С таким же шагом можно укладывать обрешетку для покрытия с волной 175 мм . При использоваться металлочерепицы с маленькой волной 145 мм рекомендуемый шаг профиля  — 145 мм или 290 мм.

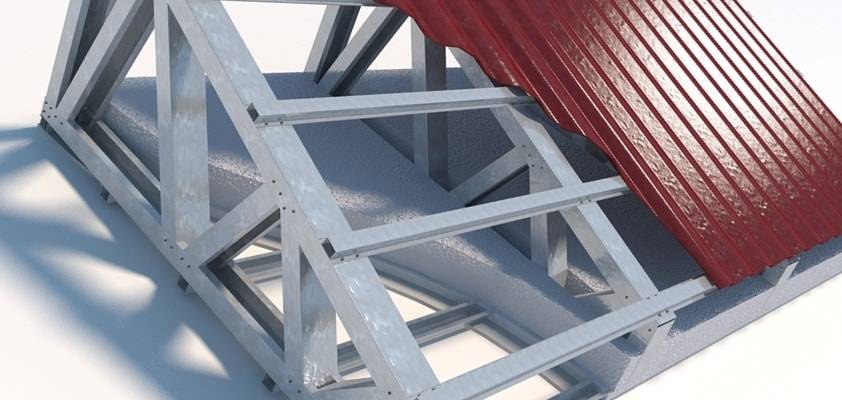

Металлическая обрешетка

Металлическая обрешетка менее распространена, но имеет ряд преимуществ:

  • В сравнении с доской, при использовании металлической обрешетки за счет перфорации профиля значительно улучшается естественная вентиляция подкровельного пространства и отвод конденсата.
  • Геометрия у металлической обрешетки идеальная.
  • Стальной профиль не боится влаги. Он имеет цинковый защитный слой.
  • Срок службы может достигать 100 лет.
  • При использовании профиля не требуется окраска или специальное обслуживание.
  • Данная обрешетка имеет высокую прочность за счет специальной формы сечения и наличия нескольких ребер жесткости.
  • В отличие от дерева оцинкованная сталь является негорючим материалом.

Отличия обрешетки от контробрешетки

Чем отличаются обрешетка и контробрешетка крыши? Далеко не все строители, не говоря уже о рядовых владельцев домов, знают предназначение контрреек, и как они устанавливаются. Неопытные кровельщики часто путают эти два элемента кровельного пирога, что является серьезным нарушением технологии монтажа крыши. Чтобы при проведении кровельных работ не возникало путаницы, нужно разобраться, для чего нужна контробрешетка и обрешетка.

Обрешетка может быть сплошной или разряженной. В первом случае, доски выкладываются вплотную друг к другу. Максимальный зазор между ними может быть равен 10 миллиметрам. Во втором случае, обрешетка монтируется с определенным шагом, размер которого подходит для крепления выбранного кровельного материала.

Сплошная обрешетка подходит для крыш с небольшим уклоном, в качестве кровельного материала для которых, используется мягкая черепица, шифер и профнастил. Разряженная обрешетка обустраивается из брусков 50×50 и 60×60 мм. Она подходит для кровель из шифера и черепицы. Разряжённая обрешетка обходится гораздо дешевле, ведь для ее монтажа нужно меньше материала.

В то же время, контробрешетка, иначе называемая контрбрусьями, изготавливается из деревянных брусков небольшой толщины. Они набиваются на стропила сверху гидроизоляционной мембраны. Устройство контробрешетки позволяет создать вентиляционный зазор между кровельным материалом и гидроизоляцией.

Зачем нужна контробрешетка под металлочерепицу и прочие кровельные материалы? Во время эксплуатации на внутренней стороне кровельного покрытия может образовываться конденсат. Его избыточное количество вызывает ряд процессов, например, гниение деревянных составных частей крыши, или ржавление металла.

Контробрешетка под металлочерепицу и другие кровельные материалы, чаще всего изготавливается из брусьев, с сечением 30×50 миллиметров. Если кровельные работы проводятся на крышах со сложной формой или большими размерами, то контробрешетка выполняется с использованием более толстых брусков, 50×50 мм.

При монтаже сплошного настила, установка контробрешетки является обязательной, ведь помимо нее, нечему обеспечивать нормальную вентиляцию кровельных материалов. Поняв, зачем нужна контробрешетка, следует уяснить ее месторасположение в кровельном пироге, который обычно выглядит следующим образом:

  • нижний слой – обрешетка;
  • второй слой – гидроизоляционные материалы;
  • третий слой – шаговая обрешетка;
  • верхний слой – кровельный материал.

В зависимости от выбранного кровельного материала и прочих факторов, кровельный пирог может иметь в своем составе и другие элементы. Что такое контррейка и правила ее установки

Расчет пиломатериалов для обрешетки под металлочерепицу

Любой хозяин стремится сократить или не допустить лишних расходов на покупку тех или иных строительных материалов, ведь редко бывает излишний бюджет на строительства дома, особенно если для этого оформлен кредит.

Для расчета пиломатериалов на монтаж обрешетки по уже готовой стропильной системе должен проводиться точный замер с помощью рулетки. Измеряются длина и высота всех скатов, учитывается расход на выпуски обрешетки за карниз, расход на лобовые доски. В некоторых случаях обрезной доской подшиваются также фронтоны.

  1. Площадь одной доски 0,15*6 = 0,9 кв.м.;
  2. Количество необходимых досок 80/0,9 = 89 шт.;
  3. Объем в кубических метрах 1 доски 0,15*0,025*6 = 0,0225 м3;
  4. Кубатура всех необходимых досок 89*0,0225 = 2,0025 м3.

Для монтажа сплошной обрешетки непосредственно на скатах потребуется 2,0025 м3 пиломатериалов.

Если же обрешетка разреженная, то расчеты проводятся с учетом шага между досками или брусками. Чаще всего расчет материалов проводится в компьютерных программах, но можно воспользоваться и простым расчетом.

Например, общая площадь двускатной крыши – 80 кв.м, ширина скатов – 8 м., длина скатов – 5 м., шаг будущей обрешетки – 350 мм.

  1. Количество досок на 1-м скате 5/0,35 = 14 шт.;
  2. Общий погонаж досок на 1-м скате 14*8 = 112 м.п.;
  3. Общий погонаж досок на 2-х скатах 112 м.п.*2 = 224 м.п.;
  4. Количество 6-метровых досок 224 м.п./6 = 37 шт.;
  5. Общий объем пиломатериалов для обрешетки 37*0,0225 = 0,8325 куб.м.

Обрешётка

— конструкция, которая служит основой для укладки металлочерепицы, монтируется из досок одинакового размера. Все виды строительных работ, в том числе и процесс устройства обрешетки, имеют ряд особенностей, с которыми необходимо ознакомиться, чтобы смонтировать надежную кровлю.

Виды обрешетки крыши

В зависимости от того, какой материал будет применен для настила кровли, используют обрешетку:

  • разреженную;
  • сплошную из доски/бруса (зазор между элементами не более 1 см);
  • сплошную из плитных материалов.

Первый тип применяется только для жестких кровельных покрытий, шаг обрешетки, то есть расстояние между параллельными элементами, зависит от размеров панелей покрытия.

Сплошная набивка из доски или бруса применяется также под жесткие, но малопрочные виды покрытий – черепицу, металлические листы. Доска или брус набиваются вплотную или с небольшими промежутками, иногда в два слоя.

Сплошной настил из кровельной фанеры, листов OSB или других аналогичных материалов применяется под мягкие кровельные покрытия.

Важно: шагом обрешетки называют расстояние между продольными осями соседних элементов или от верхней кромки одного до верхней кромки другого.

Необходимо помнить: хотя шаг напрямую связан с уклоном ската, следует соблюдать только общее правило уменьшения расстояния между планками с уменьшением угла, но точное значение принимать в соответствии с параметрами кровельного материала.

Настил может быть одно- или двухслойным.

Первый слой (или единственный) укладывается обязательно параллельно коньку. Для крыш сложной геометрии (шатровых, вальмовых, полувальмовых, многощипцовых) доска ложится параллельно коньку или обрезу ската. На фото показана разреженная обрешетка вальмовой кровли – здесь по длинным скатам доски уложены параллельно коньку, по коротким – параллельно обрезу ската так, чтобы образовывались общие, параллельные друг другу, линии. Расстояние между соседними линиями – 20…100 см.

Важно: на фото хорошо видно, что обрешетка уложена на контробрешетку, смонтированную поверх слоя гидроизоляционного материала. Схема расположения слоев «кровельного пирога» показана ниже

Схема расположения слоев «кровельного пирога» показана ниже.

Второй слой обрешетки может быть уложен перпендикулярно первому или под углом к направлению досок первого слоя. Обрезная доска набивается с небольшим промежутком (10…15 мм), который необходим для компенсации температурной и влажностной (при отсыревании древесины) деформации материала. Чаще второй слой укладывается из плит OSB, ДСП, специальной фанеры. В этом случае между плитами также предусматривается компенсационный зазор.

Необходимо помнить: поскольку возле конька и на обрезе ската крепится большее количество элементов, чем на любом другом участке крыши, необходимо уменьшать шаг разреженной обрешетки в этих местах или усиливать сплошную.

Поскольку чаще всего обрешетка прибивается гвоздями, необходимо рассчитывать длину гвоздей так, чтобы они уходили в тело стропил не менее чем на толщину бруса (доски) обрешетки

Шляпки при этом следует утапливать в дерево, иначе они могут повредить кровельный материал (особенно это важно для мягких кровель)

Сложные и криволинейные крыши практически всегда создаются на основе сплошной обрешетки!

Теория устройства обрешетки под металлическую черепицу

Перед процессом укладки кровельного покрытия следует позаботиться о создании лучших условий для прочного и надежного настила, поскольку для возведения любого типа кровли требуется обрешетка с различным шагом. Доски для контробрешетки  под металлочерепицу могут иметь разную толщину. Так, при покупке материала для обрешетки толщиной 30мм, по факту получатся элементы, ширина которых будет отличаться относительно заявляемых в пределах 5 мм.

Данное явление наблюдается практически всегда. Исключением является лишь калиброванная строганная доска. Именно поэтому, подготовка к монтажу обрешетки для укладки металлической черепицы предполагает калибровку и выравнивание досок.

Такая процедура позволяет исключать на смежных рядах и стыках обрешетки, отличающиеся по ширине и толщине доски. Так как использование разнокалиберных досок, значительно различающихся по размеру, приведет к затруднениям при укладке металлочерепицы.

Использование доски толщиной 30 мм позволяет иметь запас, необходимый при распилке, способный уменьшить ее толщину.

Обрешетка под металлочерепицу

Шаг обрешетки под металлочерепицу следует проводить по следующим правилам:

Расстояние между элементами брусьев обрешетки указывается в инструкции к типам кровли. Его считают от верхней точки одной доски до низа второй доски.

Шаг обрешетки подбирается в соответствии с типом металлической черепицы, так как для различных профилей необходим различный шаг.

Между двумя первыми досками обрешетки значение шага должно быть меньше, чем элементами брусьев.

На шаг обрешетки под металлочерепицу влияет уклон ската кровли, а так же величина выступа кровли за крайний брусок обрешетки.

На расчет шага обрешетки может влиять наличие водосточной трубы, которая может иметь различную ширину и конфигурацию. При закреплении водостока к лобовой доске, его прибивают к выступу. Важную роль играет диаметр водосточного желоба. Так, например, при диаметре желоба 9 см требуется выступ равного размера, при 12 см – большего.

Выступ кровельного материала начинает высчитываться либо от стропильного среза или от лобовой доски. Таким образом, чем круче угол кровельного ската, тем ниже следует опустить металл для того, что бы выровнять длину выступа. В случае если расчет будет неверным, то обрешетка металлочерепицы может располагаться не там, где должно производиться крепление саморезами металлочерепицы.

Между двумя досками расстояние рассчитывается с помощью уровня. Далее измеряется расстояние от верхней точки самой первой волны до края нижней части листа металлочерепицы, сделать отметку.

Далее необходимо по уровню определить положение листа кровли, приставить угольник прямым углом к лобовой доске и отложить точку необходимого выступа. Далее следует довести уровень до данной точки.

От самого края лобовой доски необходимо провести вертикально линию до ранее установленного уровня и сделать отметку. Между двумя сделанными метками получится определенное расстояние между низом первой доски и верхом второй доски обрешетки с учетом выступа материала кровли и уклона ската.

Первую доску обрешетки следует делать более толстой, так как это поможет  избежать висящий выступ при закреплении материала кровли.

Длина прочих досок обрешетки при возведении кровли отмеряется от верха второй доски через равные промежутки, соответствуя кровельному профилю. Отметки необходимо наносить через несколько стропил, так как в итоге доска может оказаться кривой. В таком случае придется применять меры для ее выравнивания, что бы кровля лежала прочно и ровно.

После того, как закончены первые три или четыре ряда обрешетки, остальные доски, для удобства, можно уложить на скат.

Доски, находящиеся в одном ряду обрешетки, стоит соединять на стропилах. Не стоит укладывать доски внахлест под кровельным материалом. Разницу в стыках необходимо выполнять по стропилам.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции. Так же не забывайте, что укладка и расчет обрешетки необходимо производить сверху вниз

А так же учитывать длину остатка кровельного  материала

Так же не забывайте, что укладка и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного  материала.

Как сделать обрешетку своими руками

Нашу инструкцию по монтажу смогут применять как профессиональные строители, так и начинающие мастера. Первым рассмотрим вариант установки обрешетки с шагом. Для начала работ нужно составить план действий

Также должное внимание уделите чертежу, с ним процесс пойдет значительно быстрее, т.к. сразу будет видно, за что нужно браться в первую очередь, и какие размеры балок необходимы:

  1. Нужно покрыть кровлю гидроизолирующим материалом. Это потребуется, чтобы дерево не разрушалось под воздействием конденсата, который поднимается на потолок жилого помещения. Слой такой пленки нужно при монтаже пропускать под водосточной системой;
  2. Непосредственно на слой гидроизоляции нужно установить брус выбранного сечения. Возьмем для примера 50 мм, т.е. брусок с параметрами 50х50;
  3. К общей стропильной системе брусья необходимо крепить при помощи саморезов. Гвозди использовать нецелесообразно – они разрушают структуру дерева и способствуют снижению его долговечности, но если Вы остановили свой выбор на них, то лучше подобрать большие шиферные гвозди;
  4. После этого к брусьям монтируется обрезная доска. Её нужно укладывать с определенным шагом. Внимательно изучите инструкцию по установке выбранной марки металлочерепицы – у некоторых производителей не допускается монтаж строительного материала на обрешетку с шагом менее 30 см;
  5. Далее на стропильные балки нужно закрепить еще два бруса, которые будут служить опорой для конька кровли из металлочерепицы. Их нужно установить на расстоянии не более пяти сантиметров друг от друга;
  6. Мы напоминаем, что для кровли, которая будет покрываться металлической черепицей, оптимальной конструкцией является двухскатная. При такой организации кровли, она не перегружает фундамент и стильно смотрится в любом экстерьере;

После крепления досок можно приступать к монтажу металлочерепицы. Её также требуется устанавливать при помощи саморезов и специальных инструментов. Пирог крыши из металлочерепицы в таком случае будет иметь следующий вид:

Фото — Кровельный пирог

Если Вы хотите сделать обрешетку под металлочерепицу с незазорным монтажом, то ниже предоставляется подробная инструкция:

Крыша также покрывается слоем гидроизолирующего материала. На этом этапе Вы можете сделать еще один слой – пароизолирующей поверхности

Очень важно натягивать её без швов, иначе вода все равно проникнет под кровлю;
После устанавливаем брусья. В отличие от первого способа, их нужно монтировать без зазора или с минимальным (так многие строители поступают в целях экономии строительных материалов)

Крепеж производится саморезами с широкими головками при использовании шуруповерта;
На слой брусьев нужно установить доски для обрешетки. Если Вы выбрали незазорный монтаж обрешетки под оцинкованную металлочерепицу, то, скорее всего, у Вас материал с небольшой волной. Можно не беспокоиться про сложность покрытия каркаса – черепица ляжет красиво и герметично из-за универсальной гофры;
Аналогично первому способу, настало время установить коньковую доску. Для этого на верхней точке кровли на расстоянии в пять сантиметров друг от друга устанавливаются две балки;
Эта технология подойдет для небольшого домика, подсобного помещения или здания с прочным монолитным фундаментом. Нужно помнить, что сама по себе металлочерепица довольно тяжелая, а сплошная обрешетка является еще одним утяжеляющим всю конструкцию фактором.

Фото — Каркас для кровли из металлочерепицы

Чтобы рассчитать, можно ли на Вашем доме использовать подобную несущую систему, нужно обратиться за помощью в конструкторское бюро и заказать там проект. При таком подходе Вы сразу получите не только подробные инструкции по установке, но и рекомендации по выбору строительного материала.

Видео: монтаж обрешетки своими руками

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
