Расчет потребляемой мощности системы отопления

2.2 Определение нормируемых эксплуатационных тепловых потерь

Эксплуатационные тепловые потери в водяных ТС состоят из двух видов потерь — через теплоизоляционные конструкции и с утечками сетевой воды.

2.2.1 Определение нормируемых эксплуатационных тепловых потерь через теплоизоляционные конструкции осуществляется для ТС на балансе энергоснабжающей организации в виде часовых (при среднегодовых условиях работы ТС) [МВт (Гкал/ч)] и среднемесячных [МВт (Гкал/ч)] тепловых потерь по участкам ТС (см. п. 3.1.6 РД 153-34.0-20.523-98 ) в соответствии с материальной характеристикой (см. таблицу настоящих Рекомендаций), а также месячных и годовых потерь в целом по ТС на балансе:

— тепловые потери через изоляцию определяются раздельно по видам прокладки (подземная и надземная) вследствие различных алгоритмов их зависимости от температур сетевой воды и окружающей среды (грунта или воздуха) (см. пп. 3.1.6 и 3.1.8 РД 153-34.0-20.523-98 );

— нормируемые часовые среднегодовые потери по участкам ТС в общем виде определяются формулой (1) РД 153-34.0-20.523-98 [, ч. II

 = qнKLβ

Значения удельных (на 1 м длины) часовых тепловых потерь qн, Вт/м [ккал/(м × ч)], по видам прокладки определяются по нормам и в зависимости от срока ввода ТС в эксплуатацию (см. п. 3.1.7 и таблицы П1.1 — П1.5 РД 153-34.0-20.523-98 ):

— к удельным тепловым потерям вводятся поправочные коэффициенты К, полученные на основании результатов испытаний или расчета согласно положениям п. 3.1.11 РД 153-34.0-20.523-98 , и β — на дополнительные потери тепла арматурой, компенсаторами, опорами (см. п. 3.1.6 РД 153-34.0-20.523-98 );

— нормируемые часовые тепловые потери при среднегодовых условиях работы в целом по ТС на балансе энергопредприятия определяются путем суммирования часовых среднегодовых потерь по участкам (по видам прокладки);

— нормируемые часовые среднемесячные  [МВт (Гкал/ч)] и месячные   тепловые потери по видам прокладки определяются путем пересчета часовых среднегодовых тепловых потерь на среднемесячные температурные условия работы ТС (см. таблицу настоящих Рекомендаций) и число часов работы в данном месяце;

— составляющая ЭХ по тепловым потерям через изоляцию строится в виде графика часовых среднемесячных [МВт (Гкал/ч)] (см. рисунок настоящих Рекомендаций) и месячных тепловых потерь в разрезе года раздельно по видам прокладки для тепловой сети на балансе энергоснабжающей организации.

2.2.2 Определение нормируемых эксплуатационных тепловых потерь с потерями сетевой воды в настоящих Рекомендациях в соответствии с РД 153-34.0-20.523-98 осуществляется только для потерь с нормируемой утечкой в виде годовых тепловых потерь   по формуле (36) РД 153-34.0-20.523-98 (см. рисунок данных Рекомендаций):

При этом:

— нормируемая среднегодовая утечка сетевой воды а [м3/(ч × м3)] принимается по РД 34.20.501-95 в размере 0,25 % среднегодового объема (емкости) ТС и систем теплопотребления;

— среднегодовой объем сетевой воды Vср.г (м3) определяется исходя из объема ТС и систем теплопотребления в отопительном и летнем периодах работы СЦТ и соответствующего числа часов работы n;

— расчет производится в целом для ТС и подключенных систем теплопотребления на балансе энергоснабжающей организации;

— определяются нормируемые эксплуатационные месячные тепловые потери с утечкой сетевой воды . исходя из сезонных потерь и соответствующих средних температур сетевой и холодной воды и числа часов работы;

— составляющая ЭХ по потерям тепла с потерями сетевой воды строится в виде графика месячных тепловых потерь ТС на балансе энергоснабжающей организации.

2.2.3 Энергетическая характеристика водяных ТС по показателю «тепловые потери» определяется путем суммирования нормируемых месячных значений тепловых потерь через тепловую изоляцию с потерями сетевой воды, а также их годовых значений.

Для оценки доли тепловых потерь от количества переданной тепловой энергии могут быть определены их относительные значения по месяцам и в целом за год работы ТС.

Пример расчета тепловой мощности


2

Вначале высчитываем кубатуру: 80 х 2,5 = 200 м3. Дом у нас утеплен, но недостаточно – коэффициент рассеивания 1,2.

Морозы бывают до -40 °C, а в помещении хочется иметь комфортные +22 градуса, разница температур (дельта «Т») получается 62 °C.

Подставляем в формулу мощности тепловых потерь цифры и перемножаем:

200 х 62 х 1,2 = 14880 ккал/ч.

Полученные килокалории переводим в киловатты, пользуясь конвертером:

  • 1 кВт = 860 ккал;
  • 14880 ккал = 17302,3 Вт.

Округляем в большую сторону с запасом, и понимаем, что в самый сильный мороз -40 градусов нам потребуется 18 кВт энергии в час.

Можем посчитать теплопотери в Вт на каждый м2 стен и потолка. Высота потолков известна 2,5 м. Дом 80 м2 – это может быть 8 х 10 м.

Умножаем периметр дома на высоту стен:

(8 + 10) х 2 х 2,5 = 90 м2 поверхности стены + 80 м2 потолок = 170 м2 поверхности, контактирующей с холодом. Теплопотери, высчитанные нами выше, составили 18 кВт/ч, делим поверхность дома на расчетную израсходованную энергию получаем, что 1 м2 теряет примерно 0,1 кВт или 100 Вт ежечасно при температуре на улице -40 °C, а в помещении +22 °С.

Эти данные могут стать основой для расчёта требуемой толщины утеплителя на стены.

Приведем другой пример расчета, он в некоторых моментах сложнее, но более точный.

Q = S x (дельта)T / R:

  • Q– искомая величина теплопотерь дома в Вт;
  • S– площадь охлаждающих поверхностей в м2;
  • T– разница температур в градусах Цельсия;
  • R– тепловое сопротивление материала (м2 х К/Вт) (Метры квадратные умноженные на Кельвин и делёный на Ватт).

Итак, чтобы найти «Q» того же дома, что и в примере выше, подсчитаем площадь его поверхностей «S» (пол и окна считать не будем).

  • «S» в нашем случае = 170 м2, из них 80 м2 потолок и 90 м2 – стены;
  • T = 62 °С;
  • R– тепловое сопротивление.

Ищем «R» по таблице тепловых сопротивлений или по формуле. Формула для расчета по коэффициенту теплопроводности такая:

R= H/ К.Т. (Н – толщина материала в метрах, К.Т. – коэффициент теплопроводности).

В этом случае, дом у нас имеет стены в два кирпича обшитые пенопластом толщиной 10 см. Потолок засыпан опилками толщиной 30 см.

Чем и как утеплить деревянный дом изнутри, вы узнаете, прочитав эту информацию. Выбор утеплителя и технология утепления.

Из таблицы коэффициентов теплопроводности (измеряется Вт / (м2 х К) Ватт делёный на произведение метра квадратного на Кельвин). Находим значения для каждого материала, они будут:

  • кирпич – 0,67;
  • пенопласт – 0,037;
  • опилки – 0,065.

Подставляем данные в формулу (R= H/ К.Т.):

  • R (потолка 30 см толщиной) = 0,3 / 0,065 = 4,6 (м2 х К) / Вт;
  • R (кирпичной стены 50 см) = 0,5 / 0,67 = 0,7 (м2 х К) / Вт;
  • R (пенопласт 10 см) = 0,1 / 0,037 = 2,7 (м2 х К) / Вт;
  • R (стен) = R(кирпич) + R(пенопласт) = 0,7 + 2,7 = 3,4 (м2 х К) / Вт.

Теперь можем приступить к расчету теплопотерь «Q»:

  • Q для потолка = 80 х 62 / 4,6 = 1078,2 Вт.
  • Q стен = 90 х 62 / 3,4 = 1641,1 Вт.
  • Остается сложить 1078,2 + 1641,1 и перевести в кВт, получается (если сразу округлить) 2,7 кВт энергии за 1 час.

Можно обратить внимание, насколько большая разница получилась в первом и втором случае, хотя объём домов и температура за окном в первом и втором случае были совершенно одинаковыми. Всё дело в степени утомлённости домов (хотя, конечно, данные могли быть и иными, если бы мы рассчитывали пол и окна)

Всё дело в степени утомлённости домов (хотя, конечно, данные могли быть и иными, если бы мы рассчитывали пол и окна).

Тепловой расчет

Итак, перед тем как рассчитывать систему отопления собственного дома, вы должны выяснить некоторые данные, которые касаются самой постройки.

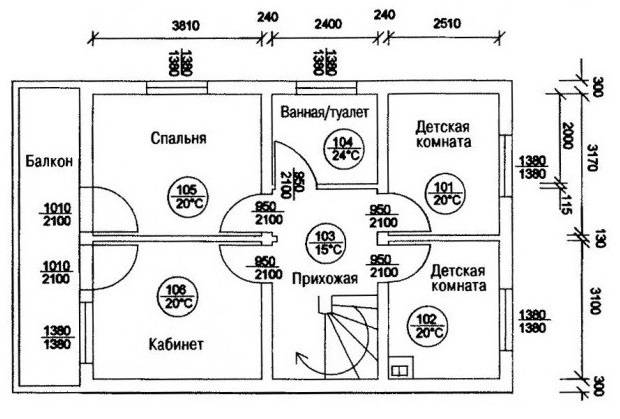

Из проекта дома вы узнаете размеры отапливаемых помещений — высоту стен, площадь, количество оконных и дверных проемов, а также их размеры.
Как расположен дом относительно сторон света. Не забывайте про среднюю температуру зимой в вашем регионе.
Из какого материала сооружено само здание

Особое внимание наружным стенам.
Обязательно определяем составляющие от пола до грунта, куда входит фундамент здания.
То же самое относится и к верхним элементам, то есть к потолку, кровле и перекрытиям .

Именно эти параметры строения позволят вам перейти к проведению гидравлического расчета. Скажем прямо, вся вышеописанная информация доступна, так что проблем с ее сбором не должно возникнуть.

Баланс отопления помещений

Подготовка проекта любого объекта начинается с теплотехнического расчёта, призванного решить задачу обеспечения сооружения отоплением с учётом потерь из каждого помещения. Сведение баланса помогает узнать, какая часть тепла сохраняется в стенах здания, сколько уходит наружу, объём потребной выработки энергии для обеспечения комфортного климата в комнатах.

Определение тепловой мощности необходимо для решения следующих вопросов:

  1. высчитать нагрузку отопительного котла, которая обеспечит обогрев, горячее водоснабжение, кондиционирование воздуха и функционирование системы проветривания;
  2. согласовать газификацию здания и получить технические условия на подключение к распределительной сети. Для этого потребуются объёмы годового расхода горючего и потребность в мощности (Гкал/час) тепловых источников;
  3. выбрать оборудование, необходимое для отопления помещений.

Не забываем про соответствующую формулу

Из закона сохранения энергии следует, что в ограниченном пространстве с постоянным температурным режимом должен соблюдаться тепловой баланс: Q поступлений — Q потерь = 0 или Q избыточное = 0, или Σ Q = 0. Постоянный микроклимат поддерживается на одном уровне в течение отопительного периода в зданиях социально значимых объектов: жилых, детских и лечебных учреждениях, а также на производствах с непрерывным режимом работы. Если потери тепла превышают поступление, требуется отапливать помещения.

Замечания по монтажу и запуску

Для долговременной работы оборудования и его высокой эффективности следует соблюдать некоторые правила:

  • Монтаж насоса производят так, чтоб его вал находился горизонтально. Для оборудования с «мокрым» ротором такое требование является обязательным! Ориентация трубопроводов (вертикальный, горизонтальный или наклонный участок) значения не имеет.
  • Клеммная коробка должна располагаться сверху. Это обеспечит безопасность даже в случае возможных протечек.
  • Современные агрегаты позволяют установку и на подачу, и на обратку, но расположение на обратном участке снизит тепловые нагрузки и увеличит ресурс оборудования.
  • При монтаже обязательно предусмотреть байпас для циркуляционного насоса. Это позволит при отсутствии электропитания использовать отопительную систему в режиме с естественной циркуляцией.
  • В качестве рабочей выбирается средняя скорость оборудования. Запуск системы осуществляется на самой высокой скорости (в системах с автоматикой отключается блокировка).
  • После запуска следует удалить скопившийся воздух через предусмотренные в конструкции специальные клапаны.

Понятие и суть гидравлического расчета отопления

Все механизмы обеспечения гидравлического режима являются весомым отличием между старой и новой системой контроля за отопительной системой. Ввиду того, что современные системы используют новейшие конструкции, материалы и технические решения, они получают сложные динамические процессы, которые мгновенно реагируют на малейшие изменения в температурном режиме.

С одной стороны, проектирование гидравлической системы влечет за собой немалую экономическую выгоду, а с другой – обустройство такого механизма теплоподачи требует глубоких специальных знаний в области применения высокотехнологической арматуры и прочих средств для прокладки подобной системы.

Соблюдение всех вышеуказанных условий вызвано следующими обстоятельствами:

  • Подача теплоносителя обязана подаваться в количестве, достаточным для успешного и эффективного обогрева помещения при переменной температуре как наружного воздуха, так и воздуха внутри помещения;
  • Попытки минимизировать эксплуатационные затраты, направленные в первую очередь на преодоление сопротивления гидравлики внутри отопительной системы;
  • Минимизация капиталовложений, которые существенно зависят от диаметра прокладываемых труб;
  • Тихая, надежная и эффективная работа проложенной системы отопления.

https://youtube.com/watch?v=eJ1zMLi7bWM

Сколько же электроэнергии могут потреблять бытовые электроприборы.

1. Компьютер

Расчеты, которые будут показывать сколько тратит компьютер электроэнергии, будут проводиться приблизительно, так как все зависит от мощности блока питания вашего компьютера и конкретной работы, которую выполняет компьютер в данный момент.

Например, при мощности блока компьютера от 350 до 550 Ватт, он вряд ли будет потреблять всю мощность даже при режиме полной загруженности. Также необходимо учесть монитор — от 60 до 100 Ватт. В сумме, при среднестатистическом блоке питания компьютера 450 Ватт и монитора 100 Ватт, получится 550 Ватт или 0,55 кВт электроэнергии в час. Эта цифра сильно завышена. Для приблизительного расчета можно взять максимальное значение — 0,5 квт/ч.Таким образом при использовании компьютера 4 часа в день получается 60 квт/ч в месяц. (0,5*4*30). Теперь от этих цифр можно отталкиваться, например, при использовании компьютера 8 часов в день получаем 120 квт/ч. в месяц.

2. Холодильник

В техническом паспорте на холодильник указывается потребление электроэнергии в год. В основном эта цифра находится в пределах от 230 до 450 квт/ч. Поделив это значение на 12, получим от 20 до 38 квт/ч потребления электроэнергии в месяц. Данный показатель применим лишь для идеальных условий. Количество потребляемой мощности зависит от объема холодильника и от количества находящихся в нем продуктов. Также необходимо учесть и внешние условия, зависящие от времени года.

3. Телевизор

Телевизоры бывают разные. В среднем, для расчета, будем брать 100 вт/ч. Например, при просмотре телевизора вы тратите 5 часов в день — 0,5 квт/ч. В месяц — около 15 кВт/ч. ЖК-телевизоры с большой диагональю экрана потребляют 200-50 Вт в час. Также важную роль играет яркость экрана. Соответственно, число потраченных киловатт- часов в месяц спокойно умножаем на 1,5. Получается около 23 квт/ч, но это среднее значение, не стоит про это забывать. Плазменные телевизоры с большой диагональю потребляют от 300 до 500 ватт в час. Если у вас в квартире стоит несколько разных телевизоров — суммируйте значения.

4. Стиральная машина

Чтобы, определить сколько электроэнергии потребляет стиральная машинка, необходимо знать режим стирки, массы белья и типа материала. В среднем, мощность будет колеблется от 2 до 2,5 квт/ч. Однако, редко когда машины потребляют такое количество электроэнергии. Для расчетов можно взять от 1 до 1,5 квт/ч. При стирке 2 раза в неделю по 2 часа, получаем от 16 до 24 квт/ч.

5. Чайник и утюг

Больше всего в квартире энергию потребляют — чайник и утюг. Работая минимальное количество времени, они потребляют такое же количество электроэнергии, как некоторые приборы в месяц. При мощности чайника от 1,5 до 2,5 квт/ч, пользуясь им 4 раза в день по 5 минут, получим от 20 до 25 квт/ч в месяц. С утюгом аналогичная история. Мощность, у него примерно такая же, как и у чайника, если гладить 3 раза в неделю по 1 часу, то получится от 25 до 30 квт/ч в месяц.

Здесь перечислены не все приборы потребляющие электроэнергию, к ним еще можно отнести микровольновые печи, пылесосы, зарядные устройства телефонов и ноутбуки. Также нужно учесть лампы накаливания, которые в зависимости от их количества, мощности и времени работы, могут потреблять от 50 до 100 квт/ч электроэнергии в месяц.

В итоге, путем таких вычислений, получаем приблизительный расход на электроэнергию будет колебаться от 200 до 300 квт/ч в месяц.

Многие слышали, что возросшая плата за электроэнергию — целиком и полностью ваша вина. То вы много сидите за компьютером, то слишком долго смотрите телевизор, также слишком часто гладите и стираете. Но давайте, попробуем разобраться, сколько же электроэнергии могут потреблять бытовые электроприборы.

2.1 Исходные данные

2.1.1 Источником теплоснабжения является ТЭЦ в составе АО-энерго, входящего в РАО «ЕЭС России».

На балансе АО-энерго находятся магистральные и часть распределительных водяных ТС, основная часть распределительных и квартальные сети эксплуатируются муниципальным предприятием; ТС на промпредприятия, составляющие незначительную долю всех ТС, находятся на балансе промпредприятий.

Присоединенная тепловая нагрузка по договорам составляет 1258 Гкал/ч; в том числе коммунально-бытовая 1093 и промышленная 165 Ткал/ч; отопительно-вентиляционная тепловая нагрузка составляет 955 Гкал/ч, максимальная нагрузка на горячее водоснабжение (по закрытой схеме) — 303 Гкал/ч; отопительно-вентиляционная нагрузка коммунально-бытового сектора — 790 Гкал/ч, в том числе отопительная — 650 и вентиляционная — 140 Гкал/ч.

Утвержденный АО-энерго температурный график отпуска тепла (рисунок настоящих Рекомендаций) — повышенный, расчетными температурами воды 150/70 °С при расчетной температуре наружного воздуха tн.р = -30 °С, со срезкой 135 °С, спрямлением для горячего водоснабжения (ГВС) 75 °С.

2.1.2 Тепловая сеть двухтрубная тупиковая; ТС выполнены в основном подземной канальной и надземной на низких опорах прокладкой, другие виды прокладки (бесканальная, в проходных каналах и т.п.) занимают незначительный объем (по материальной характеристике). Тепловая изоляция выполнена из минераловатных изделий.

Продолжительность отопительного периода 5808 ч, летнего — 2448, ремонтного — 504 ч.

2.1.3 Материальная характеристика ТС на балансе АО-энерго по участкам представлена в таблице настоящих Рекомендаций.

2.1.4 Среднемесячные и среднегодовые значения температуры наружного воздуха и грунта (на средней глубине залегания трубопроводов) по данным местной метеорологической станции или климатических справочников, усредненным за последние 5 лет, приведены в таблице настоящих Рекомендаций.

2.1.5 Среднемесячные значения температуры сетевой воды в подающем и обратном трубопроводах по утвержденному температурному графику отпуска тепла при среднемесячных значениях температуры наружного воздуха и среднегодовые значения температуры сетевой воды приведены в таблице настоящих Рекомендаций.

2.1.6 Результаты испытаний по определению тепловых потерь в виде поправочных коэффициентов к удельным тепловым потерям по нормам проектирования составляют: в среднем по надземной прокладке — 0,91; по подземной — 0,87. Испытания проводились в 1997 г. в соответствии с РД 34.09.255-97 [].

Испытаниям подвергались участки магистрали № 1 ТЭЦ ÷ ТК-1 и TK-1 ÷ TK-2 надземной прокладки с наружными диаметрами 920 и 720 мм протяженностью соответственно 1092 и 671 м и участки магистрали № 2 TK-1 ÷ TK-4 и ТК-4 ÷ ТК-6 подземной канальной прокладки с наружными диаметрами 920 и 720 мм протяженностью соответственно 88 и 4108 м. Материальная характеристика испытанных сетей составляет 38 % всей материальной характеристики ТС на балансе АО-энерго.

2.1.7 Ожидаемый (планируемый) отпуск тепловой энергии, определяемый планово-экономическими службами энергоснабжающей организации по месяцам и за год, приведен в таблице настоящих Рекомендаций (без учета количества тепла на промпредприятия).

Базовые понятия

Тепловым балансом называют соотношение количества теплоты, выполнившее полезную работу, к теплоте, растраченной впустую. Под напрасной растратой подразумеваются потери теплоты на нагрев элементов окружающей среды. Топливный баланс может быть составлен в процентном соотношении либо в единицах энергии (калориях, джоулях). В зависимости от преследуемых целее, уравнение теплового баланса позволяет подсчитать соотношение общего количества теплоты на 1 час работы, фиксированный цикл, на 1 кг израсходованного вещества либо на единицу получаемой продукции.

В области техники понятие применяется для анализа и изучения различного рода тепловых процессов, происходящих в двигателях внутреннего сгорания, газотурбинных установках, печах и т.д. Полученные из уравнения данные позволяют рассчитать коэффициент полезного действия как всего агрегата в целом, так и отдельных элементов установки. Иными словами, расчет теплового баланса позволяет нам узнать, насколько эффективно внутри двигателя происходит сгорание топливовоздушной смеси (ТПВС).

Уравнение

Тепловой баланс может быть выражен в форме уравнения, одна часть которого будет показывать приход тепла в систему, а вторая – потери и расход. Для лучшего наглядного представления значения легко трансформируются в диаграммы и таблицы.

Левая часть уравнения теплового баланса (Q) — общее количество теплоты, подведенного в двигатель с горючим, вторая часть показывает распределение теплотворной способности топлива, где

  • Qe – количество полезного тепла. Показывает количество теплоты, израсходовавшейся на преобразование возвратно-поступательного движения поршня во вращательное движение коленчатого вала. Это и будет эффективно расходованная энергия.
  • Qохл – тепло, растраченное на обогрев антифриза. В двигателях с воздушным охлаждением этот параметр будет обозначать потери на нагрев воздуха.
  • Qгаз – количество теплоты, вышедшее из двигателя вместе с отработавшими газами.
  • Qхим – потери тепла вследствие неполноты сгорания топлива.
  • Qост – остаточные потери, не учтенные в остальных пунктах.
  • Qм – передавая смазочным материалам теплота.

Если говорить о процентном выражении, то Q – 100% полученного тепла. Процентное соотношение общего количества тепла к каждому виду потерь можно получить по формуле:

(QHp = Q)

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Расчет мощности отопительных приборов

Перед тем как рассчитать мощность отопительного котла, следует определить, какой его тип будет использоваться. У отопительных котлов разный КПД и от этого выбора будет зависеть не только уровень теплоотдачи, но и финансовая составляющая последующей эксплуатации при выборе топлива:

  • Электрокотлы,
  • Газовые котлы,
  • Котлы на твердом топливе,
  • Котлы на жидком топливе,
  • Комбинированный котел электричество/твердое топливо.

Когда сделан выбор типа котла, необходимо определиться с его пропускной способностью. Именно от этого будет зависеть функционирование всей системы. Вычисление мощности водонагревательного котла производят, учитывая количество теплоэнергии, требующегося на м3. Калькулятор может помочь посчитать объем отапливаемых комнат:

  • спальня: 9 м2 3 м = 27 м3,
  • спальня: 12 м2 3 м = 36 м3,
  • спальня: 15 м2 3 м = 45 м3,
  • гостиная: 25 м2 3 м = 75 м3,
  • коридор: 6 м2 3 м = 18 м3,
  • кухня: 12 м2 3 м = 36 м3,
  • санузел: 8 м2 3 м = 24 м3.

При расчете учитываются все помещения дома, даже если в них не планируется ставить радиаторыИсточник stroikairemont.com

Далее суммируются результаты, и получается общий объем дома – 261 м3. При подсчетах обязательно учитываются комнаты и переходы, в которых не планируется ставить приборы обогрева, например, коридор, кладовая, или прихожая. Это делается, чтобы тепла от установленных в доме радиаторов, хватило на отопление всего дома.

Возьмем произвольный показатель для региона в 50 Вт/м3 и площадь дома 261 м3, которую планируется обогревать. Формула расчета мощности: 50 Вт 261 м3 = 13050 Вт. Результат умножается на коэффициент 1,2 и вычисляется мощность котла – 15,6 кВт. Коэффициент позволяет добавить 20% резервной мощности котлу. Она даст возможность котлу работать в сберегательном режиме, избегая особых перегрузок.

Дополнительные датчики температуры помогут контролировать процессИсточник dopebi.ru.net

Поправка коэффициента на климатические условия регионов меняется от 0,7 в южных регионах России, до 2,0 в северных регионах. Коэффициент 1,2 применяют в центральной части России.

Вот еще одна формула, которой пользуются онлайн-калькуляторы:

Чтобы получить предварительный результат требуемой мощности котла, можно площадь комнаты умножить на климатический коэффициент и, полученный результат, разделить на 10.

Пример формулы расчета мощности отопительного котла для дома площадью 120 м2 в северном регионе России:

Nk=120*2,0/10=24 кВт

В каких случаях производят расчет тепловой нагрузки

  • для оптимизации расходов на отопление;
  • для сокращения расчетной тепловой нагрузки;
  • в том случае если изменился состав теплопотребляющего оборудования (отопительные приборы, системы вентиляции и т.п.);
  • для подтверждения расчетного лимита по потребляемой теплоэнергии;
  • в случае проектирования собственной системы отопления или пункта теплоснабжения;
  • если есть субабоненты, потребляющие тепловую энергию, для правильного ее распределения;
  • В случае подключения к отопительной системе новых зданий, сооружений, производственных комплексов;

для пересмотра или заключения нового договора с организацией, поставляющей тепловую энергию;
если организация получила уведомление, в котором требуется уточнить тепловые нагрузки в нежилых помещениях;
если организация нее имеет возможности установить приборы учета теплоэнергии;
в случае увеличения потребления теплоэнергии по непонятным причинам.

На каком основании может производиться перерасчет тепловой нагрузки на отопление здания

Приказ Министерства Регионального Развития № 610 от 28.12.2009 “Об утверждении правил установления и изменения (пересмотра) тепловых нагрузок” (Скачать) закрепляет право потребителей теплоэнергии производить расчет и перерасчет тепловых нагрузок. Так же такой пункт обычно присутствует в каждом договоре с теплоснабжающей организацией. Если такого пункта нет, обсудите с вашими юристами вопрос его внесения в договор.

Но для пересмотра договорных величин потребляемой тепловой энергии должен быть предоставлен технический отчет с расчетом новых тепловых нагрузок на отопление здания, в котором должны быть приведены обоснования снижения потребления тепла. Кроме того, перерасчет тепловых нагрузок производиться после таких мероприятий как:

  • капитальный ремонт здания;
  • реконструкция внутренних инженерных сетей;
  • повышение тепловой защиты объекта;
  • другие энергосберегающие мероприятия.

Что такое тепловой расчет?

Если говорить просто, тепловой расчёт помогает точно узнать, сколько тепла хранит и теряет здание, и сколько энергии должно вырабатывать отопление, чтобы поддерживать в жилье комфортные условия.

Оценивая теплопотери и степень теплоснабжения, учитываются следующие факторы:

  1. Какой это объект: сколько в нём этажей, наличие угловых комнат, жилой он или производственный и т. д.
  2. Сколько человек будет «обитать» в здании.
  3. Важная деталь – это площадь остекления. И размеры кровли, стен, пола, дверей, высота потолков и т. д.
  4. Какова продолжительность отопительного сезона, климатические характеристики региона.
  5. По СНиПам определяют нормы температур, которые должны быть в помещениях.
  6. Толщина стен, перекрытий, выбранные теплоизоляторы и их свойства.

Могут учитываться и другие условия и особенности, например, для производственных объектов считаются рабочие и выходные дни, мощность и тип вентиляции, ориентация жилья по сторонам света и др.

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

  • для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
  • для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Расчет тепловой нагрузки (усложненная формула)

Схема теплопотерь помещений

Чтобы вычислить окончательный расход тепла на отопление, необходимо учесть все коэффициенты по следующей формуле:

КТ = 100хSхК1хК2хК3хК4хК5хК6хК7, где:

S – площадь комнаты;

К – различные коэффициенты:

K1 – нагрузки для окон (в зависимости от количества стеклопакетов);

K2 – тепловой изоляции наружных стен здания;

K3 –нагрузки для соотношения площади окон к площади пола;

K4 – температурного режима наружного воздуха;

K5 – учитывающий количество наружных стен комнаты;

K6 – нагрузки, исходя из верхнего помещения над рассчитываемой комнатой;

K7 – учитывающий высоту помещения.

Как пример, можно рассмотреть ту же комнату здания в Самарской области, утепленную снаружи пенопластом, имеющую 1 окно с двойным стеклопакетом, над которой расположено отапливаемое помещение. Формула тепловой нагрузки будет выглядеть следующим образом:

KT = 100*20*1,27*1*0,8*1,5*1,2*0,8*1= 2926 Вт.

Расчет отопления ориентирован именно на эту цифру.

Иные способы вычислений объема тепла

Рассчитать количества поступающего в отопительную систему тепла можно и другими способами.

Формула расчета за отопление в данном случае может несколько отличаться от вышеупомянутой и иметь два варианта:

  1. Q = ((V1 * (T1 — T2)) + (V1 — V2) * (T2 – T)) / 1000.
  2. Q = ((V2 * (T1 — T2)) + (V1 — V2) * (T1 – T)) / 1000.

Все значения переменных в этих формулах являются теми же, что и ранее.

Исходя из этого, можно с уверенностью сказать, что расчет киловатт отопления вполне можно выполнить своими собственными силами. Однако не стоит забывать о консультации со специальными организациями, ответственными за подачу тепла в жилища, поскольку их принципы и система расчетов могут быть абсолютно другими и состоять из совершенного иного комплекса мероприятий.

Решившись конструировать в частном доме систему так называемого «теплого пола», нужно быть готовым к тому, что процедура расчета объема тепла будет значительно сложнее, так как в данном случае следует учитывать не только особенности отопительного контура, но и предусмотреть параметры электрической сети, от которой и будет подогреваться пол. При этом и организации, отвечающие за контроль над такими монтажными работами, будут совершенно иными.

Многие хозяева зачастую сталкиваются с проблемой, связанной с переводом нужного количества килокалорий в киловатты, что обусловлено использованием многими вспомогательными пособиями измерительных единиц в международной системе, называемой «Си». Здесь требуется запомнить, что коэффициент, переводящий килокалории в киловатты, будет составлять 850, то есть, говоря более простым языком, 1 кВт – это 850 ккал. Такой порядок расчетов значительно проще, поскольку высчитать нужный объем гигакалорий не составит труда – приставка «гига» означает «миллион», следовательно, 1 гигакалория – 1 миллион калорий.

Для того чтобы избежать ошибок в вычислениях, важно помнить, что абсолютно все современные тепловые счетчики имеют некоторую погрешность, при этом зачастую в допустимых пределах. Расчет такой погрешности также можно выполнить самостоятельно, воспользовавшись следующей формулой: R = (V1 — V2) / (V1+V2) * 100, где R – погрешность общедомового счетчика на отопление

V1 и V2 – это уже упомянутые выше параметры расхода воды в системе, а 100 – коэффициент, отвечающий за перевод полученного значения в проценты. В соответствии с эксплуатационными нормами максимально допустимая погрешность может составлять 2%, но обычно этот показатель в современных приборах не превышает 1%.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
