Монтаж систем водоснабжения и канализации: требования, материалы и этапы работ

Подготовительные работы

Приобретая новую квартиру или дом, перед владельцем стоит несколько первоочередных задач – смонтировать коммуникации водоснабжения и водоотведения, а также сделать ремонт. Как правило, новые постройки оснащены лишь отопительной системой.

Прежде чем приступать к установке водопровода и канализации нужно схематически изобразить разводку труб в соответствии с местом расположения сантехники. Нужно предварительно определиться, где будет стоять ванная, раковина, унитаз и бытовая техника (стиральная, посудомоечная машина). Проект можно разработать самостоятельно, но лучше обратиться к профессионалу, который в соответствии с требованиями СНиП по всем ГОСТам создаст чертежи.

После получения разрешения на выполнение работ, приступают к выбору и покупке строительных материалов.

Проект и требования к канализации

Проект сети водопровода документ, который можно назвать отправной точкой для начала сборочных работ. Внешний проект канализации, сети отопления является частью строительства дома в целом. Если разработан готовый план водопровода здания, адаптированный к обычным климатическим условиям все в порядке: можно приобретать материалы, инструменты и начинать работу. Но если делаете свой собственный дизайн, покажите результаты специалистам, это не повредит. Таким образом, защитите себя от ошибок, исправить которые в будущем будет проблематично. При подготовке проекта следует учитывать уровень замерзания и глубины грунтовых вод.

В нормах канализации указывается, что сети водопровода должны строиться и обслуживаться только уполномоченными лицами или под их наблюдением. Для монтажа линии стока требуется выполнить комплекс работ по прокладке сети в земле, при установке сети водоснабжения – в здании. В любом элементе сети водоснабжения требует особого внимания процесс установки труб. Внутренний водопровод должен быть установлен в соответствии с утвержденным проектом.

Некоторые рекомендации

Система канализационных труб предполагает разделение на отдельные участки с элементами разного диаметра. В отличие от монтажных работ с водопроводом, трубы для стока не требуют таких больших затрат, на них можно немного сэкономить. Например, для умывальника или раковины достаточно установить изделия на 32 – 50 миллиметров. Такой же диаметр соединений подойдет для посудомоечной или стиральной техники. Труба для ванны или душевого бокса проводится с диаметром около 60 – 80 мм, а за унитазом нужно провести изделие 110 миллиметров в диаметре.

При установке коммуникаций сегодня применяют некоторые устройства, обеспечивающие удобство эксплуатации таких систем. В частности, это обратный клапан, монтируемый перед стояком.

Обратный клапан на канализацию

Такое приспособление препятствует попаданию канализационных стоков в систему водопровода. Еще используют специальные ревизионные патрубки с лючками. Эти отверстия устанавливают для процесса очистки или осмотра системы. Особенно удобно монтировать такие конструкции, в которых присутствуют прямоугольные отводы или отклонения.

На отверстия для слива в каждой сантехнической точке необходимо ставить специальные защитные сеточки. Для раковин на кухнях устанавливают жироуловители. Такие детали продлевают срок работы сточной системы.

Преимущества и недостатки совмещенного и раздельного санузла

Совмещенный.

Предполагается, что все сантехническое оборудование расположено в одной комнате.

Раздельный.

Стена (перегородка) зонирует пространство на туалет и ванную. Получается две комнаты для различных нужд.

Необходимость в совмещенном санузле возникает по причине нехватки площади для установки стиральной машины, биде, мебели и т.д. Но такое зонирование оправдано, только если в квартире проживает мало людей. Пока один принимает гигиенические процедуры, никто не сможет пользоваться унитазом.

Люди, которые хотя бы раз были вынуждены заниматься монтажом водопровода в квартире своими руками, знают, что работы начинаются с создания проекта. Иначе работа превращается в череде проб и ошибок, которые приводят к потере времени и никому не нужных убытков.

Важно! Большинство неоправданных затрат можно избежать, если быть последовательным

Особенности монтажа внутреннего водопровода

Перемещение воды от стояка к местам пользования осуществляется посредством разводки труб. Есть три типа разводок: коллекторная, тройниковая и с проходными розетками. Первые два используются во внутренних водопроводах зданий. Розеточный способ применяется в наружных системах для организации полива участка или для создания локальной магистрали.

Коллекторная разводка внутреннего водопровода

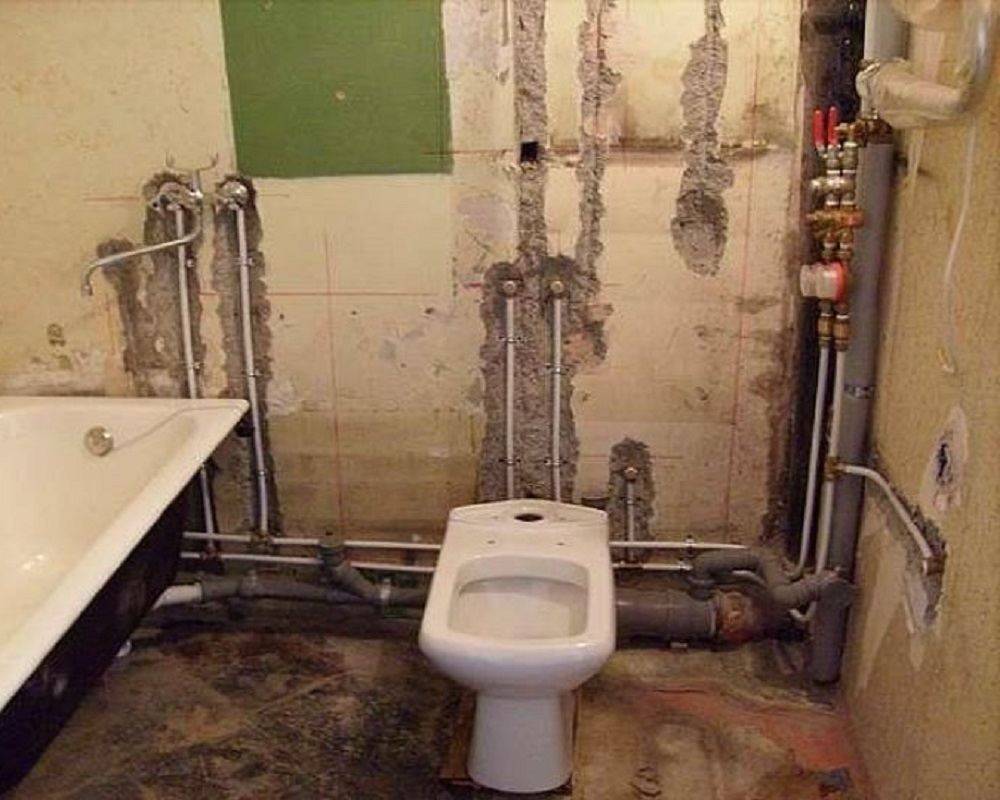

На фото коллекторная разводка внутреннего водопровода

Применяется в больших квартирах, в которых есть один стояк, а места водозабора находятся от него на большом расстоянии. Она обеспечивает максимальный расход жидкости для каждого крана. Точки потребления подсоединяются к отдельным веткам, протянутым к коллекторному сантехническому узлу.

Благодаря тому, что вода поступает по ветке только к одному крану, без ответвления к другим местам, давление во всех кранах будет одинаковым. В такой схеме присутствует ревизионный блок, в котором размещены управляющие краны и автоматика.

Схема коллекторной разводки внутреннего водопровода

К недостаткам коллекторной разводки можно отнести большое количество материала для ее обустройства. Она занимает значительную площадь, и не всегда ее можно расположить в незаметном месте.

Подобную схему рекомендуется создавать на стадии строительства или во время капительного ремонта. В этом случае трубы можно спрятать в пол или заделать в стену.

Тройниковая разводка внутреннего водопровода

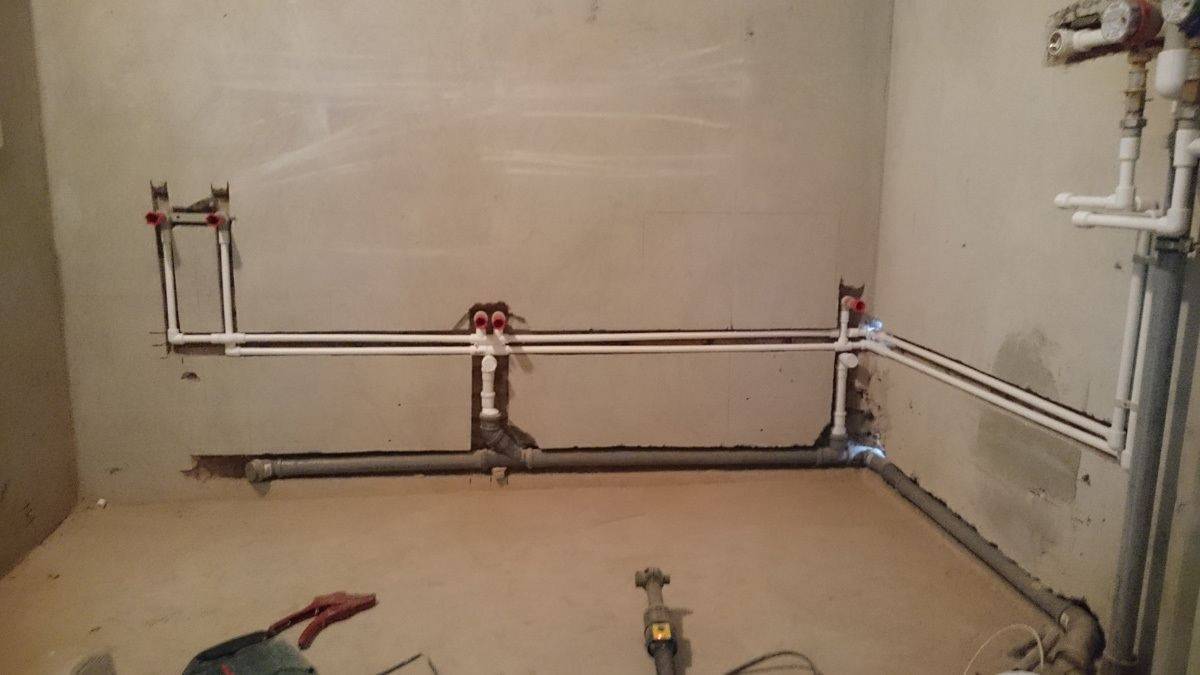

На фото тройниковая разводка внутреннего водопровода

Пользуется популярностью благодаря простой схеме: она состоит всего из двух веток — холодной и горячей. Для их сборки понадобится небольшое количество труб. По всей трассе в них врезаны тройники для подвода воды к местам потребления, т.е. подключение происходит последовательно. Тройниковую разводку можно смонтировать или отремонтировать на любом этапе эксплуатации дома, не нарушая отделки комнаты.

Схема тройниковой разводки внутреннего водопровода

К недостаткам такой схемы относится неравномерность расхода воды в разных местах потребления. Наибольший напор будет в кранах, близких к стояку. При одновременном открытии всех кранов в самой дальней от стояка точке расход будет минимальный.

Частично проблему можно решить с помощью труб разного диаметра и закольцовыванием линии саму на себя. Диаметр выбирается с учетом различных факторов — длины ветки, максимального расхода в различных точках потребления и др. Если не выполнить соответствующие расчеты, можно получить обратный эффект.

Как следует организовать рабочий процесс

Сразу отметим, что, чтобы устроить центральный водопровод в частном доме, придется потратить много времени не только на работу, но и на оформление документации и согласование ее в компетентных надзорных органах. Начнем рассмотрение именно с этой части работ.

Оформление документации

Для того чтобы разъяснить порядок получения разрешений, разработки технических условия и оформления проекта, потребуется целая инструкция:

В первую очередь следует обратиться в водоканал для разработки технических условий на подключение. Для этого вам потребуются документы на право собственности на землю и строение, заявление установленной формы. Срок выдачи заключения – 1 месяц.
Готовые ТУ предоставляются в СЭС, который дает заключение о возможности врезки в коммуникации. Одновременно в компетентной организации заказывается проектно-сметная документация, которая предусматривает все основные особенности системы и отражает расположение каждого из элементов.
После того, как проект получен, его необходимо зарегистрировать в СЭС. На этом проектные работы можно считать завершенными.
Еще один важный момент, который ни в коем случае нельзя упускать из вида – согласование проведения земляных работ с коммунальными службами. Только имея на руках соответствующее разрешение, можно приступать к работам.

Только имея на руках ордер, можно начинать рытье траншей под трубы

Проведение работ

Разобьем данный процесс на отдельные этапы, чтобы вам было проще разобраться в их особенностях:

Водоснабжение частного дома от центрального водопровода предполагает прокладку трубопровода на определенной глубине, которая должна быть больше уровня промерзания грунта.

В данной таблице обозначена глубина промерзания грунта в некоторых регионах в зависимости от типа почвы

Если почва очень сложная или углубиться на нужный уровень мешает высоко расположенный водоносный слой, то труба может быть уложена и на меньшей глубине. Но в этом случае вам потребуется использование утеплителя, представляющего собой сегменты определенного диаметра, еще один вариант – греющий кабель, который может быть проложен как снаружи, так и внутри трубы.

Утеплитель для труб позволяет защитить их от холода при небольшой глубине укладки

Рытье траншеи может осуществляться как с помощью специальной техники, так и вручную. Второй вариант весьма трудоемкий, но в некоторых ситуациях, когда подъезд техники затруднен, он станет единственным возможным.
Глубина траншеи должна быть чуть больше, чем необходимо, это связано с тем, что на дно надо засыпать гравийную или щебеночную подушку. Это обеспечивает дополнительную поддержку трубам и снижает нагрузку на них.
В первую очередь подключается трубная муфта или врезается вентиль для присоединения трубы. После этого можно прокладывать систему до самого дома.
Ввод в дом проще реализовать следующим способом: труба прокладывается под фундаментом здания или через него и выводится в каком-либо помещении на удалении 1-2 метра от наружной стены. Вертикальный участок дополнительно теплоизолируется для предотвращения вероятности замерзания. На входе ставится запорный кран и счетчик, а далее производится разводка по всему дому.

Примерно так выглядит ввод в дом, если труба выводится своими руками, позаботьтесь о том, чтобы ее расположение было максимально удобным

Когда ведется зимний водопровод на даче от центрального водопровода, то труба может выводиться как внутри, так и снаружи здания, это обусловлено тем, что летом будет присоединяться поливочный шланг.
Если напор воды в системе недостаточен, то можно решить вопрос установкой насосного оборудования, с его помощью качество водоснабжения значительно улучшится.

На фото: подключение насосной станции к центральному водопроводу не вызовет особых затруднений, инструкция по проведению работ проста и понятна

Прокладка внешней системы канализации

В том случае, если квартиры или загородные дома подключены к центральной канализации, то возникает потребность в том, чтобы создать автономную канализационную систему. В этом случае наружная канализация состоит из канализационных труб, прокладывать которые необходимо под землей, а также выгребную яму или септик.

Важно помнить, что составление плана канализации должно включать схему прокладки внутренней части системы. Канализационные трубы прокладываются ниже уровня промерзания грунта, отмечаемого в регионе, где проводятся работы

Это делается для того чтобы канализация не замерзала в осеннее-зимний период при низких температурах. Если по какой то причине нет возможности провести трубы под землей, то трубопровод следует утеплить, применяя соответствующие материалы. Начинать монтажные работы в этом случае следует начинать со стороны септика. В подготовленную траншею укладывается готовый полностью собранный трубопровод. После окончания всех этапов монтажа канализационной системы, необходимо систему проверить на наличие дефектов. Для этого лучше всего воспользоваться методом пропуска большого количества воды. В конце требуется провести визуальный контроль и убедиться в отсутствие протечек.

Таким образом, необходимо соблюдать правила монтажа систем канализации. Для этого потребуется составление плана, подбор материалов. Для того чтобы избежать ошибок, лучше всего обратиться за консультацией к специалисту.

Система канализации

Канализация
является частью структуры водоснабжения. Она требуется для отвода стоков и
грязной воды за пределы жилища человека. Канализация может быть централизованной
и автономной. В городских условиях система подключается к общей водопроводной
сети, в условиях загородного дома применяется второй вариант.

По своему
устройству канализация различается по двум типам.

Наружная канализация

Трубы
наружных коммуникаций направляются в накопительные резервуары или накопительные
системы. Они обязательно должны быть сделаны с уклоном в сторону резервуара.

Наружная
система включает в себя следующие элементы:

сеть труб;
колодцы: смотровые, дренажные, поворотные;
очистное сооружение: септик, станция биоочистки, выгребная яма;
аэрационное поле (в случае необходимости).

Для
грамотного монтажа канализации нужно учитывать факторы:

планировку помещений;
тип и глубину промерзания почвы;
уровень грунтовых вод;
расход воды;
количество подключаемых объектов.

Обязательно
берут в расчет санитарно-технические нормы. Септик (или другое очистное
сооружение) должно отстоять от дома не менее чем на 5 м, от забора на
расстоянии 2 м, от источника питьевой воды – на 15 м.

Очистные сооружения
не только очищают сточные воды, но еще и накапливают их для дальнейшей
переработки. При выборе очистного резервуара учитывают их зависимость от
электричества, средний объем воды, расходующейся в сутки, тип канализации
(самотечный или напорный).

Внутренняя канализация

Используется
для вывода из дома сточных вод, продуктов жизнедеятельности, моющих средств в
специальные резервуары. Там вода собирается, очищается и возвращается в почву.

Элементы
внутренней канализации:

трубы;
фитинги;
гидрозатворы;
воздушные клапаны;
фекальные насосы.

Вместо
чугунных и металлических элементов в настоящее время используются материалы
поливинилхлорид, полиэтилен. Они обладают множеством преимуществ. Эти материалы
дешевые, легкие и прочные, долговечные, их несложно собирать в одну систему.
Монтаж не требует сварки, его можно сделать самостоятельно. Внутри трубы из
полимерных материалов не зарастают, не подвержены коррозии. Очень широкий перечень
этих моделей позволяет собрать систему любой сложности.

Трубы
канализации имеют свои стандартные размеры, и этих показателей нужно
придерживаться, если вы собираете систему самостоятельно.

Диаметр. Труба отводная от унитаза – 110 мм, слив от ванны и раковины – 75 мм, наружная канализация – 300 мм.
Вес и длина. Эти показатели должны быть пропорциональны диаметру и зависят от материала. Труба диаметром 11 см будет весить 1 кг при длине 1м, а труба диаметром 16см при такой же длине будет весить 2,13 кг.
Толщина стенки может делиться в зависимости от предназначения. Внутренняя канализация – 2 мм, наружная – 3,1-3,4 мм.
Внутренний диаметр может меняться в зависимости от места установки. Показатели различны: от 25 до 200 мм.

В любом помещении — квартире или доме — не обойтись без грамотно устроенных коммуникаций. Системы водоснабжения и канализации, их конструкция и элементы обеспечивают подачу и отвод воды, создавая атмосферу комфорта.

Когда необходима напорная система отведения нечистот

Один из видов использования сточной системы, является напорная канализация, что это такое рассмотрим подробнее в данной статье. Также затронем, как она устроена в частном доме, состав и нормы. Обо всем по порядку.

Наиболее распространенные канализационные системы — самотечные. Они устроены так, что все трубы имеют заданный уклон. Сточные воды свободно перемещаются по ним без посторонней помощи. Однако, такой способ устройства сети возможен только при соблюдении определенных условий. Если сантехнические приборы оказываются на более низком уровне, чем колодцы, коллекторы или иные компоненты системы, работа канализации станет невозможной. В таких случаях используются специальные приспособления, обеспечивающие перекачку стоков под давлением. Итак, напорная канализация — что это такое, в чем разница с обычными сетями и для чего используется? Будем разбираться.

Образцы и стоимость документов

Чтобы локальную водопроводную сеть приняли в эксплуатацию, необходимо подготовить техническую исполнительную документацию в соответствии с нормами по водоснабжению (наружные сети и сооружения). Готовятся такие бумаги ИТР-сотрудниками тех компаний, которые выполняли работы. Акты на скрытые работы – особый вид первичных исполнительных документов, удостоверяющий каждую операцию, каждый слой, которые при выполнении следующей технологической строительной работы перестанут быть видимыми, то есть станут скрытыми.

Для актов на скрытые работы есть специальной формы бланки, куда нужно вписать нужные сведения. Акт скрытых работ на отрывку траншеи должен включать информацию о том, каким способом выполнялась отрывка – механизированным или ручным, какими грунтами представлена земля. Следует указать параметры траншеи, при наличии пересечений описать, с какими именно коммуникациями было пересечение, какие меры предпринимались для их защиты.

Акт скрытых работ на подсыпку песка дает понятие о толщине слоя подсыпки, что немаловажно: песок является постелью для трубопровода. Также важно потребовать такие акты на скрытые работы по сп водоснабжение:

прокладку трубопровода;
гидравлические испытания трубопровода;
засыпку трубы песком;
обратную засыпку траншей.

Кроме этих документов, исполнители обязаны предоставить заказчику:

исполнительную съемку водопровода — схему водоснабжения и водоотведения;
справку на установку прибора учёта – водомера.

Но и это не все: служба СЭС должна провести промывку системы и ее дезинфекцию, а затем проверить качество воды, отобрав пробы. Выдав специальный акт, СЭС дает сигнал подать воду в частный дом. Наличие акта от СЭС о промывке и дезинфекции – необходимый атрибут в пакете документов на подачу воды в частный дом.

Наличие акта от СЭС о промывке и дезинфекции – необходимый атрибут в пакете документов на подачу воды в частный дом.

Все эти бумаги по окончанию работ необходимо предоставить в городскую службу по учету водоснабжения для технического освидетельствования на предмет соответствия проекту и всем нормативам. После этой процедуры выдадут справку об исполнении тех. условий. Для возможности подачи воды нужно, чтобы были оформлены отношения пользователя с водоканалом на эксплуатацию системы водоснабжения частного дома. В конторе муниципального предприятия по воде есть типовые договора, владелец дома с паспортом и полным пакетом бумаг является туда и подписывает подготовленный договор на тех. надзор в 2-х экз.

Провести воду в частный дом, врезавшись в центральное водоснабжение – процедура не особенно сложная, но связанная с оформлением большого количества всяких документов. Чтобы все было сделано быстро и с соблюдением требований фз о водоснабжении и водоотведении, следует привлечь к выполнению работ специализированный компании, имеющие немалый опыт и все разрешительные документы.

В видео рассказаны основные моменты о подключении к водопроводу и канализации:

Состав сетей

Для водоснабжения могут быть использованы разные источники. Различают общественные и автономные виды. Общественные обладают высокой мощностью, способны обеспечивать водой крупные населенные пункты. Автономные — это колодцы или скважины, рассчитанные на обеспечение определенного, сравнительно небольшого количества потребителей.

В составе общественных комплексов
присутствуют:

магистральные линии или водозабор;
стационарная очистная установка с комплексом
подготовки;
насосная станция, обеспечивающая нормативное
давление в трубах;
система труб, колодцев, запорной арматуры,
прочие технологические узлы.

Системы канализации также делятся
на общественную и автономную. Первая обладает разветвленной структурой, во
многом повторяющей сеть водоснабжения. Монтаж сетей канализации производится по
собственным нормам, из которых на первом месте оказываются санитарные
требования. В составе систем водоотведения присутствуют:

комплекс трубопроводов;
колодцы того или иного назначения (смотровые,
поворотные, гасительные, перепадные);
насосные станции;
открытые лотки (для дождевых сетей);
фильтры, песколовки, отстойники.

Очистные сооружения также входят в состав канализации, но образуют отдельную группу сооружений. В автономных системах частных домов утилизация отходов производится самостоятельно. Есть конструкции, аккумулирующие стоки, но требующие периодической откачки. Есть более современные установки, способные перерабатывать органику частично или полностью. Они строятся по своим правилам, пренебрегать которыми недопустимо.

Выбор метода утилизации сточных вод

Загрязняя грунтовые воды и водоемы канализационными стоками, человечество стоит под угрозой дефицита питьевой воды. Под сточными водами подразумевают воду, загрязнённую в процессе использования в быту или для производственных нужд. Сюда же относятся талые и дождевые воды.

В составе сточных водах есть минеральные загрязнения (неорганические примеси); органические (остатки, имеющие растительное и животное происхождение, соединения химических элементов) и биологические (микроорганизмы, размножающиеся в питательной для среде сточных вод).

ВАЖНО! В составе стоков хозяйственно-бытового плана есть все эти примеси. Исходя из их соотношения, выбирают метод утилизации стоков

Владельцы домов должны быть готовы к тому, что сбрасывая стоки в грунт или водоемы без очищения, они могут быть привлечены к ответственности.

Очищают бытовые стоки с помощью разных способов: механического (методами грубой фильтрации и гравитационного отстаивания), биологического (стоки перерабатываются бактериями в современных септиках, биопрудах, биофильтрах и аэротенках и биотуалетах), физико-химического (путём коагуляции и адсорбции) и химического (происходит вторичная очистка стоков, благодаря обеззараживанию при добавлении химических веществ – хлора или перманганата калия для уничтожения патогенных включений).

Совокупность современных способов переработки стоков, даёт высокую степень очистки. И, в итоге, воду используют ещё раз. Не для питья, конечно, для полива огорода и сада, ухода за садовыми дорожками, заборами и облицовочными панелями зданий.

В данной статье читатель ознакомился лишь с некоторыми моментами, касающимися водоснабжения и канализации дома. В небольшом материале нереально полностью осветить всю технологию выполнения работ, но даны ориентиры для владельцев, не желающих кого-то нанимать, а самому провести эти системы в собственный дом. Главное – соблюдать все нормы и правила.

Удачи на этапе выбора проекта и строительства системы водоснабжения и канализации в частном доме!

Наружное водоснабжение и канализация

Водоснабжение и канализация – системы, тесно связанные между собой. Их проектирование следует проводить одновременно. Если вы планируете устраивать автономное водоснабжение, это позволит существенно сэкономить на оплате счетов за водоснабжение. Устройство колодца или песчаной скважины на участке не требует оформления разрешения на ее бурение и дальнейшее использование, так как в этих случаях не используются государственные ресурсы. Если планируется бурение артезианской скважины, предварительно следует получить комплект разрешительных документов.

Наружное водоснабжение и канализация на этапе проектирования должны учитывать размер и рельеф участка, а также действующие нормы СНиП, применяемые для устройства систем канализации и наружного водоснабжения. СНиП регламентирует отдаление таких объектов от жилья, соседних участков, рек, водохранилищ и пр. Наружное водоснабжение и канализация могут закладываться, как только вырыт котлован, также их можно проложить, когда уже построен цокольный этаж, по окончании возведения дома. Однако лучше всего выбрать первый вариант и закладывать гильзы для канализации при заливке фундамента.

Этапы монтажа наружных сетей канализации и водоснабжения

Устройство сетей водоснабжения начинается от источника водозабора (скважины, централизованной магистрали) к дому. Для внешнего водопровода чаще всего выбирают полиэтиленовые трубы. К их неоспоримым преимуществам относят коррозийную стойкость, долговечность (срок их службы достигает 50 лет), высокую скорость и удобство монтажа, низкую стоимость.

Трубопровод прокладывается ниже уровня промерзания грунта. Кроме этого специалисты рекомендуют дополнительно утеплить трубы. При укладке коммуникаций необходимо соблюдать уклон (для аварийного слива или ремонта), на поворотах следует делать смотровые колодцы. Монтируя наружное водоснабжение, учитывайте, что по трубопроводу вода из скважины движется под действием насоса.

Система должны быть максимально ремонтопригодной, иначе вас ждут дорогостоящие земляные работы. Для того чтобы свести к минимуму вероятность повреждения трубопровода, его следует укладывать на песчано-гравийную подушку. Такая мера защитит коммуникации от пучения грунта. А качественное утепление труб исключит риск их промерзания. Наличие смотровых колодцев позволит следить за тем, в каком состоянии находится система.

Если производится подключение к централизованной сети, учет водоснабжения осуществляется с помощью счетчиков учета расхода холодной и горячей воды.

Сети канализации

Наружное водоснабжение и канализация могут использоваться периодически или постоянно. Поэтому прежде чем приступать к монтажу систем, следует уточнить, какой вид септика вам наиболее подходит. Есть такие разновидности септиков, аэротенки, станции ЛОС, которые не могут использоваться с длительными перерывами.Некоторые модели канализационных систем при увеличении объемов стоков (строительство бани, увеличение числа сантехнических приборов) могут дополняться секциями для увеличения объема.

При монтаже наружных сетей канализации трубы прокладываются ниже уровня, где промерзает грунт. Кроме того, необходимо их утепление керамзитом или шлаком. При монтажных работах наружных канализационных систем применяются поливинилхлоридные трубы, гарантия исправной работы некоторых составит 50 лет. У траншеи для отводящей трубы форма должна быть трапециевидной. Дно траншеи нужно засыпать щебнем и утрамбовать, труба должна поместиться на дно траншеи плотно, не провисать.

Дома загородного типа часто не удается подключить к централизованной системе канализации. Если нахождение в доме временно, то наружная система канализации возможна по сокращенной схеме: отводящая стоки от дома труба, расположенная под уклоном, и выгребная яма. Если же проживание в доме круглогодично, то лучше всего сделать септик для отстаивания вод вместе с фильтрующим колодцем.

Когда устанавливаются наружные системы водоснабжения, необходимо помнить, что принимающее отверстие очистного сооружения всегда располагается ниже выхода отводящей трубы
