Монтаж промышленной вентиляции: особенности работы

Вентиляции разделяются по видам в зависимости от назначения помещения. Монтаж систем в промышленных зданиях отличается от работ в жилых и офисных помещениях этапом проектирования и типом оборудования. В промышленных предприятиях чаще всего производят установку приточно-вытяжной вентиляции, производящих в активном режиме замещение воздушных масс. Загрязненный воздух при этом заменяется чистым, что создает благоприятные условия для работы и безопасности рабочих. Вентиляция в промышленных предприятиях – это необходимость. И благодаря качественно проведенным монтажным работам она будет служить долго, обеспечивая своевременное очищение воздуха от вредных примесей. Установка оборудования проводится в соответствии с государственными стандартами и нормами.

Продвинутые варианты систем

К таким видам вентиляции относится приточный клапан. Тип стеклопакета не важен: деревянный, алюминиевый или ПВХ. Различают два вида по способу монтажа:

1. Для «глухих» окон. В оконном профиле фрезеруется продолговатая сквозная щель. Снаружи ее защищают специальным козырьком. Внутри оборудуют регулирующей заслонкой.
2. Для окон с открывающимися створками. Встраивается внутри на месте части резинки-уплотнителя. В этом случае нет необходимости резать раму.

Базовая пропускная способность одного клапана — около 30 куб. м в ч. На практике величина обычно ниже, до 25 куб. м в ч. Для небольшой квартиры это оптимальный вариант вентиляции, а вот для просторного частного дома — нет. В этом случае желательно обеспечить более сильное проветривание (возможно, принудительное):

1. В стену под подоконником или рядом с окном врезают приточную трубу (диаметр — 60-150 мм). Ее укрывают утепляющим материалом.
2. Наружный край трубы закрывают решеткой и москитной сеткой.
3. На внутренний конец трубы монтируют заслонку-регулятор. Весь канал герметизируют.
4. Внутри дома трубу подводят к корпусу с фильтром и теплоизолирующей прокладкой.

Работу такой вентиляции обеспечивают естественные причины. Скорость входящего потока — от 35 до 60 куб. м в ч. Дополнительно можно оборудовать канал вентилятором для усиления тяги. Вентиляция регулируется вручную. Подогрева воздуха нет.

Приточно-вытяжная вентиляция — способ оздоровить атмосферу в просторном и маленьком жилище: очистить воздух, убрать конденсат. Многие из ее вариантов доступны для изготовления своими руками.

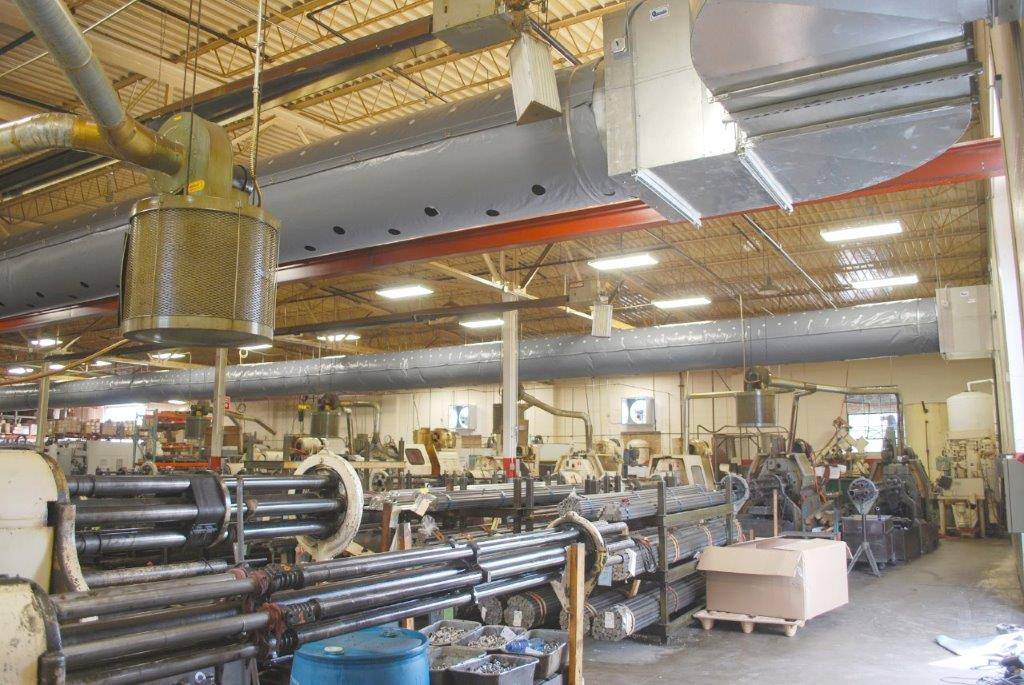

Монтаж промышленной вентиляции и его отличие от установки бытовой

Несмотря на вышеизложенные общие принципы и единый технологический процесс, подход к установке систем в промышленных и бытовых условиях различаются значительно. Назовем некоторые из этих отличий:

• Применяется разное вентиляционное оборудование. Промышленное гораздо мощнее, чем то, что устанавливается в домах. Кроме того, оно имеет серьезные конструктивные отличия
• Воздуховоды в промышленных помещениях, как правило, имеют большее сечение и прокладываются на высоте 6 м и более, что, как уже было описано, сопряжено с дополнительными трудностями
• На производстве приходится сталкиваться с установкой специфичного оборудования (местные отсосы, циклоны, установки воздушного душирования и т.д.)
• Если монтаж вентиляции производится в доме, то намного легче решить вопрос оптимальной строительной готовности, нежели при выполнении работ на производственных Объектах
• На производстве чаще встречаются затрудненные условия работы в виде повышенной температуры, запыленности, загазованности, которые создают определенные трудности в работе
• В жилых домах предъявляются жесткие требования к внешнему виду систем, отсутствию шума при работе и предельной аккуратности Исполнителя. При монтаже промышленной вентиляции эти требования также должны учитываться, но в качестве второстепенных условий. Главное на промышленных Объектах – обеспечить необходимую стабильность, мощность и надежность в работе
• На предприятиях, как правило, имеются инженерно-техническая и эксплуатационная службы, сотрудники которых обычно хорошо разбираются в функционировании оборудования. Заказчик-хозяин частного дома нуждается в подробном разъяснении нюансов ее работы

Закажите разработку и монтаж систем вентиляции по лучшей цене!
Качественный монтаж вентиляции в жилом доме, на Объекте коммерческой недвижимости или промышленном Объекте – залог нормального микроклимата в помещениях в течение многих последующих лет
Отправить запрос на разработку системы

Организация притока воздуха и размещение воздуховодов

Приток свежего воздуха в помещение жизненно необходим для находящихся в нем людей.

Наипростейший способ организовать его – открывать окна, но делать это в холодное время года не представляется возможным. Поэтому существуют другие технические методы, которые зависят от последующего распределения воздушного потока: по системе или отдельно для каждого помещения.

Покомнатная приточная вентиляция – организация поступления свежего воздуха, как правило, реализуется в одном из вариантов.

Монтаж приточного канала в оконном блоке

Некоторые производители уже начали самостоятельно включать приточную вентиляцию в оконные блоки или продавать врезные конструкции отдельно. Но это можно сделать и своими руками.

Для этого необходимо следовать инструкции.

• При открытой раме в нижней ее части найти внешний уплотнитель и вырезать кусок длиной не более 5 см. Удаленный отрезок не стоит выбрасывать, поскольку его в любой момент можно вернуть на место.
• Сверху оконной коробки необходимо проделать то же самое с внутренним уплотнителем.

Принцип действия такой вентиляции заключается в следующем: воздух заходит через щель снизу, проходит внутри по оконной раме, нагреваясь при этом, выходит через верхнее отверстие в комнату.

Установка стенового приточного клапана

Принцип установки простейшего стенового клапана уже был рассмотрен выше. Следует отметить, что его устройство более эффективно, чем вентиляция через оконные блоки. В него можно встроить калорифер для обогревания холодного воздушного потока и фильтр для очистки. К тому же он более компактный по сравнению с целой вентиляционной системой, поэтому его установка безболезненна для интерьера и доступна финансово.

Следует отметить недостатки приточного клапана.

• Монтажные работы связаны с бурением стен, в некоторых случаях это возможно только при наличии специальных инструментов.
• При высверливании канала образуется много мелкой пыли, опасной для людей с болезнями дыхательных органов и аллергиков.
• Отверстие в бревне или камне необходимо утеплить. Качество теплоизоляции можно проверить только при наступлении холодов. При выявлении брака трудно будет что-то исправить.
• Установка наружного распределителя и защитной решетки возможна только с улицы, что вызовет трудности для жителей верхних этажей.
• Если возникнет желание снабдить приточный клапан дополнительными устройствами для нагревания, очистки или увлажнения воздуха, то придется обеспечить им электропитание.

Вентиляция с распределением воздушного потока по разветвленной сети воздухопроводов

Чаще всего подобный способ используют для оборудования больших помещений или частных коттеджей, в которых установлен отопительный котел. Дело в том, что он забирает большое количество воздуха из окружающей среды, поэтому естественной циркуляции не хватит, а точечные клапаны не справятся. Способы размещения оборудования приточной вентиляции варьируются в зависимости от комплектации и пожеланий жильцов. Самый простой – при входе или в коридоре, поскольку именно эти помещения сообщаются со всеми другими.

Перед монтажом следует осуществить все необходимые расчеты по воздухообмену, чтобы установить, какой объем нужен для каждой комнаты. Воздуховод обязательно снабжают очистительными фильтрами, калорифер, увлажнитель и другие приспособления добавляются по желанию заказчика и исходя из его финансовых возможностей

Специалисты обращают внимание на утепление трубы, если она проходит по неотапливаемым помещениям. Коробы воздуховодов могут быть выполнены из стали, пластика или гофрированного алюминия

Для изоляции соединений следует использовать различные герметики или изоленту. Производители предлагают большой ассортимент размеров и форм отдельных элементов воздуховодов, поэтому не составит труда состыковать коробы любых сечений.

Датчики и преобразователи

Датчики — это элементы систем автоматизации вентиляции, служащие для получения информации о реальном состоянии регулируемого объекта. С их помощью осуществляется обратная связь системы регулирования с объектом по следующим параметрам: температуре, давлению, влажности и т.д.

Для того, чтобы информация с датчика передавалась системе в виде цифрового кода каждый датчик снабжается преобразователем.

Оптимальные места установки датчиков указываются в прилагаемых к ним инструкциях.

Датчики температуры могут быть для внутреннего и наружного применения; накладными на трубопровод (для контроля температуры поверхности трубопровода) или канальными (для измерения температуры воздуха в воздуховоде). Внутри помещений датчики температуры устанавливаются в нейтральных, относительно источников тепла или холода местах, снаружи здания в местах где датчик будет защищен от ветра или прямого попадания солнечных лучей.

Датчики влажности представляют собой блок с электронным прибором, измеряющим относительную влажность, и преобразующий данные в электронный сигнал. Бывают наружного и внутреннего исполнения. Устанавливаются в местах со стабильными условиями влажности, не допускается установка их вблизи радиаторов отопления, блоков кондиционеров, у источников влаги.

Датчики давления подразделяются на реле давления (механическое измерение перепада давлений и электрическое преобразование) и аналоговые датчики давления (преобразование давления сразу в электрический сигнал, например, с помощью пьезо-элементов). И те, и другие применяются для измерения давление как в одной точке, так и разность давлений в двух точках.

И внешние и внутренние датчики желательно устанавливать по два и более, например, с северной и с южной стороны здания. В современных системах, все внешние климатические датчики объединяют в единую метеостанцию.

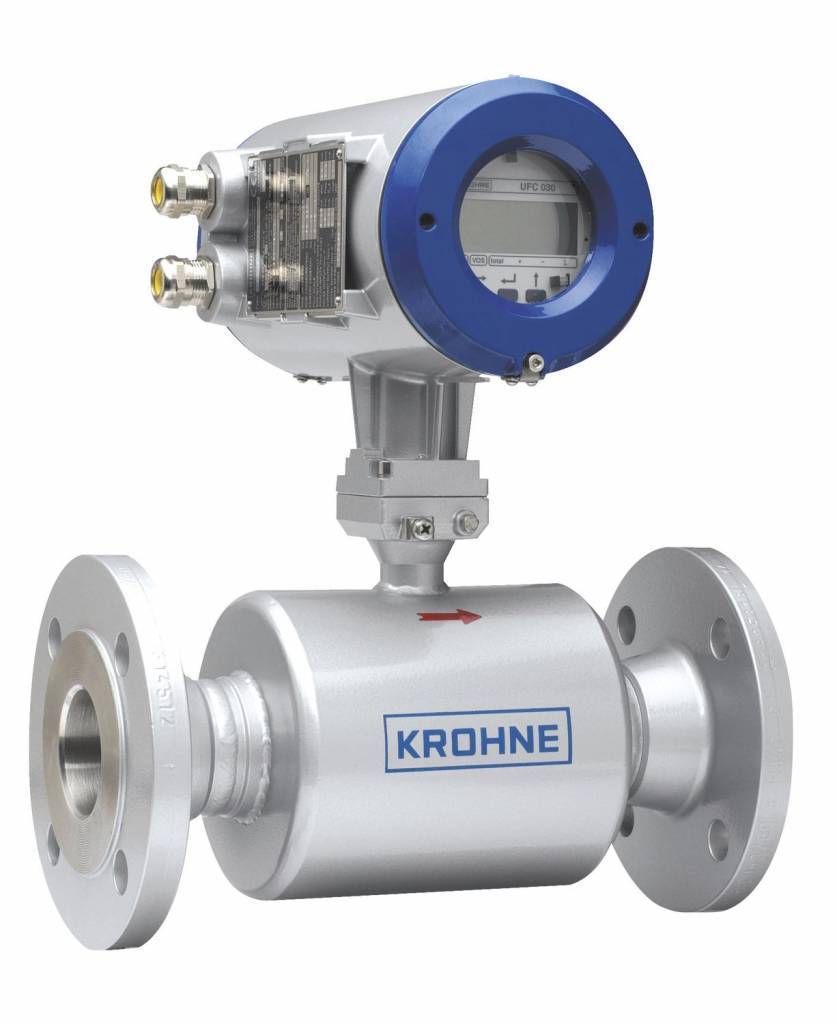

Датчики потока измеряют скорость движения жидкости или газа в трубопроводе или воздуховоде. Расход жидкости вычисляется по формуле внутри процессорного блока исходя из разности давлений и других параметров (температуры, сечения трубопровода, плотности).

Климатические модули (доводчики) «3 в 1»: вентиляция, отопление и охлаждение в 1-м аппарате

Мы стремимся применять самые современные климатические решения. Предпочтение мы отдаем водяным климатическим системам, к которым подается воздух и горячая или холодая вода (в зависимости от климатических условий и потребностей) для охлаждения или нагрева воздуха.

Вентиляторы в этих модулях отсутствуют, воздух втягивается внутрь за счет эжекции, проходит через теплообменник с холодной или горячей водой, и, соответственно, охлаждается или нагревается.

Климатические модули (доводчики) выступают в роли оконечных устройств воздухораспределения, при этом выполняя обогрев, охлаждение (кондиционирование) и вентиляцию помещений.

Климатические модули Parasol

Климатические модули Paragon

Модульная фасадная климатическая система Primo

Встроенная климатическая балка Pacific

Активная климатическая балка Adriatic

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета — недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу — она многократно увеличивается.

Пример проекта

Виды и типы промышленных систем воздухообмена

В зависимости от функциональных возможностей, особенностей состава и используемых технологий, выделяют следующие виды промышленной вентиляции:

1. Общеобменная – система, используемая в целом для помещения.
2. Местная – система для контроля воздухообмена в определённой зоне.
3. Локальная – система для устранения паров и газов, пыли и иных загрязнений в местах их образования.

Рекомендуем ознакомиться:  Особенности обустройства вентиляции в многоквартирном панельном доме

Помимо обозначенной, действующей также является классификация, по которой промышленная вентиляция подразделяется на:

• Аварийную.
• Противодымную.
• Технологическую.

Естественная система вентиляции

Каждый из перечисленных видов может быть классифицирован на вентиляцию естественного и механического типов.

Под естественной вентиляцией понимается побуждение перемещения воздушных масс в результате ветра или гравитации, то есть естественных условий. Потоки воздуха внутри помещений самостоятельно курсируют через отверстия, например, через щели из-за неплотного прилегания двери к дверному проёму. Для вытяжки в таких системах используется вытяжной воздухоотвод – несколько единиц в необходимом количестве, определить которое позволяет расчёт вентиляции.

Особенности механической вентиляции

Для обеспечения механической вентиляции характерно использование принудительных устройств, например, вентиляторов, которые осуществляют воздухообмен по специальным каналам.

По направлению воздушного потока промышленные вентиляционные системы механического типа подразделяются на приточные, которые устраиваются в верхней части помещений, и вытяжные, которые располагают на уровне 1,5-2 м над уровнем пола.

Для больших производственных площадок требуется  установка промышленной вентиляции смешанного типа, так как для удаления большого объёма воздуха естественным путём с помощью вытяжных отверстий необходимо присутствие в системе принудительных элементов. Поэтому некоторые предприятиям показана комбинированная промышленная вентиляция, монтаж которой позволяет максимально эффективно организовать процесс воздухообмена.

Так, например, для покрасочных цехов будет недостаточно функционирования одной лишь общеобменной вентиляционной системы. Здесь потребуется также внедрение локальной вентиляции в местах образования вредных компонентов. Такая система позволит предотвратить нежелательное перемещение воздушных масс и гарантированно увеличить эффективность вентиляционных процессов в условиях минимального воздухооборота.

Рекомендуем ознакомиться:  Вентиляция в каркасном доме

Демонстрационный стенд Kampmann Klimanaut Indoor 400 WRG

Вентиляционная система Kampmann Klimanaut Indoor 400 WRG была спроектирована и смонтирована в одном из офисных помещений компании «ТРИА Комплекс» с целью проверки функций охлаждения помещения без использования электрической энергии.

Вентиляционная установка Kampmann Klimanaut Indoor 400 WRG выполняет демонстрационные функции контроля температуры приточного и вытяжного воздуха до и после вентиляционной установки, а также после калорифера и других устройств. Для этого на разных участках вентиляционной системы установлены датчики температуры, т. е. вся система вентиляции представляет собой демонстрационный климатический комплекс.

Общее фото системы вентиляции Kampmann Klimanaut Indoor 400 WRG

Фото клапанов расхода воздуха и датчиков температуры на воздуховодах

Фото клапанов расхода воздуха на воздуховодах при вводе в офисное помещение

Фото датчиков температуры на приточном воздуховоде до и после калорифера

Фото датчика на воздуховоде температуры наружного приточного воздуха

Фото датчиков температуры приточного и вытяжного воздуха в офисном помещении

Пульт управления Kampmann Klimanaut Indoor 400 WRG

Принцип классификации воздуховодов

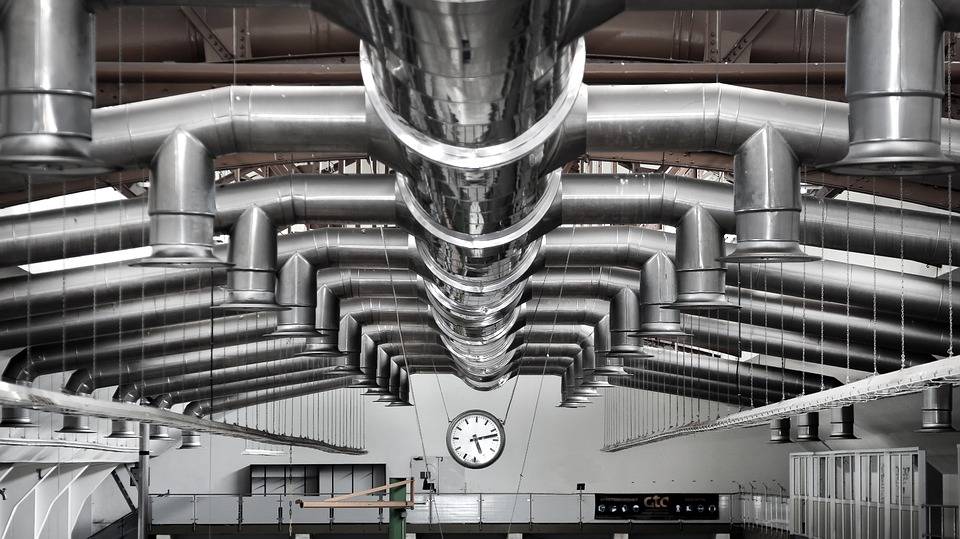

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Составление проекта

В этом случае нельзя говорить, что качественный проект легко создать собственноручно. Типовых схем также не существует, причина проста, это большое разнообразие зданий, особенности расположения помещений в них. Проектирование состоит из 2 этапов: первый — разработка технического задания, второй — выбор оптимальной схемы вентиляции.

Техническое задание

На этом этапе определяют требования к воздухообмену: к его объему и типу. Причем для каждого помещения дома (квартиры) существуют определенные параметры. Учитывать их необходимо всегда.

1. Жилые помещения, комнаты, превращенные в спортивные залы. Им необходимо постоянное поступление свежего воздуха. Объем его целиком зависит от количества жильцов, находящихся в помещениях. Часто требуется учитывать не только объем воздухообмена, но и температуру, влажность приточного воздуха.
2. Комнаты, «мокрые» всегда: ванная, туалет, санузел, прачечная. Оптимальным вариантом станет «тандем» — естественная вытяжка и принудительная. Первая будет работать все время, а вспомогательное оборудование только тогда, когда в этом есть необходимость. Например, при включении освещения.
3. Кухня — помещение, где регулярно скапливается влага, копоть, жир. Ей также нужна комбинация естественной и принудительной вентиляции. Вытяжка, установленная над варочной поверхностью, должна включаться в работу в то время, когда работает прибор, когда при приготовлении пищи происходит значительное образование пара.
4. Бойлерная, топочная. В этом случае предусматривают сооружение дымохода.
5. Коридор, кладовка. Они подразумевают естественный вид вентиляции.
6. Гараж, мастерская. Им необходима автономная система.

Разработку технического задания можно сделать самостоятельно, или пригласить опытных специалистов. Они сами будут придерживаться всех нормативов, касающихся скорости и кратности воздухообмена, а значит, хозяевам не придется заниматься обязательными расчетами.

Выбор оптимальной схемы

Какой должна быть идеальная система? Удобной, функциональной, максимально эффективной. Качественная вентиляция обязана отвечать нескольким требованиям.

1. Хорошая система — та, которая понятна и дает возможность хозяевам, не имеющим специальных знаний, легко и просто регулировать микроклимат.
2. Предписанное обслуживание вентиляционного оборудования не может создавать непреодолимые трудности, с которыми не смогут справиться сами жильцы.
3. Минимальное число сложных элементов приветствуется. В этом случае хозяевам не придется ожидать выхода из строя какой-либо части системы.
4. Присутствие подстраховки. Если поломка узла все-таки случилась, то резервное решение сможет гарантировать дальнейшую работу вентиляции.
5. Незаметность. Это требование относится к самым важным условиям, так как любая система не должна портить интерьер комнат.
6. Магистраль обязана иметь минимальную протяженность, а значит, не слишком большое количество воздуховодов, изгибов.

Выбор схемы вентиляции зависит и от других факторов. Ими являются:

• площадь помещений;
• материалы стен, перекрытий:
• чистота либо загрязненность наружного воздуха;
• финансовые возможности будущих хозяев вентиляции.

Владельцам недвижимости лучше сразу учитывать все средства: как единовременное вложение на покупку всех элементов системы, так и суммы, которые будут необходимы на обслуживание вентиляции. В этот список также идут затраты на электроэнергию, расходуемую на поддержание оптимального микроклимата.

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

• все системы работают правильно;
• проектная производительность достигнута;
• воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
• дымоудаление эффективно;
• вибрации нет;
• крепление к стене и потолку изъянов не выявило;
• электрические цепи не искрят, не нагреваются, не замыкают.
• Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

• оборудование, установленное фактически, совпадает с заявленным в проекте;
• монтажные работы осуществлялись согласно техническим условиям и стандартам;
• степень готовности установок соответствует инструкции по эксплуатации от производителя;
• все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
• все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

• Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
• Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
• Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.

Система вентиляции с охлаждением в таунхаусе площадью 400 кв. метров

В таунхаусе смонтирована система вентиляции с охлаждением на базе приточно-вытяжной вентиляционной установки Swegon Gold.

Вентиляционная установка Swegon Gold интегрирована с системой управления «Умный дом». Хозяин таунхауса может управлять вентиляцией дистанционно с переносных панелей управления AMX из любой точки таунхауса.

Вентиляционная установка Swegon Gold с калорифером и охладителем

Вентиляционная система Swegon Gold с рекуперацией тепла и холода

Калорифер Swegon для подогрева приточного воздуха

Охладитель Aircoil для охлаждения приточного воздуха

Обвязка калорифера системы вентиляции

Пульт управления вентиляционной установкой Swegon Gold

Интерфейс управления температурой воздуха в системе вентиляции на сенсорной панели AMX
