Строительство ливневой канализации на участке

Особенности конструкции

Ежегодно крыша строения на даче принимает на себя большое количество осадков, примерно 100 м3. На грунт вокруг строения падает в несколько раз больше воды, что значительно повышает риск проседания фундамента дома и деформации постройки.

Ливневая система водоотведения – так можно ответить на вопрос, как правильно называется ливневка. представляет собой систему, которая эффективно собирает и выводит за пределы участка воду в виде атмосферных осадков. Подобной системой следует оснащать большие частные дома, складские и торговые комплексы, большие заводы и места скопления автомобилей. При высоком риске попадания в воду продуктов нефтехимии и других вредных производств требуется создание промливневой канализации.

Ливневая система работает по следующему принципу: вода собирается на поверхности земли, очищается и транспортируется в специальные резервуары. Система состоит из следующих элементов:

• Распределительный резервуар.
• Пескоотделитель.
• Жироотделитель.
• Адсорбирующий фильтр.
• Контрольный колодец.

Для сбора воды на поверхности укладываются специальные закрытые или открытые желоба, по которым жидкость направляется в распределительный колодец. Из него вода идет в пескоотделитель, где производится очистка от крупных частиц и мусора. После этого происходит очистка от жиров  и нефтехимии с помощью маслобензоулавливателей и фильтра-адсорбера. Очищенная вода поступает в контрольный колодец и используется для полива насаждений или наполнения различных водоемов.

Линия из всех составляющих элементов ливневой системы водоотведения, включая проводящие трубы, располагается глубоко в земле. Это позволяет избежать деформации дорожного полотна и сэкономить место на участке для других более важных целей. При невозможности заглубления подводящих желобов бетонные, пластиковые или асбестоцементные элементы укладывают в канавы, делая уклон в сторону распределительного колодца.

Обустройством системы дождевой канализации должны заниматься профессиональные мастера, так как для этого требуются специальные знания и соблюдение санитарных норм и правил. Выполняя рекомендации, указанные в соответствующих нормативных документах, можно получить надежную и долговечную систему ливневой канализации с правильно рассчитанными параметрами резервуаров. Кроме того в этом случае трубы располагаются на определенной глубине, что предотвращает их замерзание в холодный период года.

Примеры объектов, на которых выполнен монтаж ливневки

Монтаж ливневой канализации в Одинцово

Установка ливневых лотков в Мытищах

Отзывы наших клиентов

Отзыв в Акте выполненных работ: «Бригада справилась с поставленной задачей качественно, быстро. Очень довольна результатом работы! Благодарна прорабу Леонову Андрею и его команде за проделанную работу!»

Отзыв в Акте выполненных работ: «Огромное спасибо бригаде Виталия, и лично ему. Настоящий профессионал своего дела. Те планы по благоустройству участка, которые созрели в голове успешно реализованы на оценку «отлично». В дальнейшем непременно будем обращаться только к вам и рекомендовать знакомым.»

Отзыв в Акте выполненных работ: «Огромное спасибо за быструю, качественную и профессиональную работу. С наступающими праздниками. Буду рекомендовать вас всем своим знакомым. Отдельное спасибо Олегу за хорошую организацию процесса.»

Отзыв в Акте выполненных работ: «Спасибо за аккуратную, четкую работу всем сотрудникам. Буду рекомендовать.»

Монтаж на земле

Система ливневки

На первом этапе монтажных работ вы установили ливневку на крыше и подвели водостоки к дождеприемнику. Начинать работу на земле следует именно с установки дождеприемника или, как их называют, водоприемных воронок

Важно установить их прямо под водосточной трубой. Каждая водосточная воронка завязана в одну систему

По этой причине вы можете самостоятельно сделать необходимое количество отверстий для труб. При помощи колена трубы соединяются с дождеприемником.

После необходимо подготовить траншеи для укладки лотков и труб. Их установку требуется выполнять на песочную подушку толщиной 100 мм. Как говорилось выше, укладывая трубы, вы должны строго следить за уклоном. Если этого не делать, то никакого смысла от потраченных средств и работы не будет. В процессе монтажных работ вам дополнительно будут необходимы следующие элементы:

• Заглушка. Она будет предотвращать обратное направление воды на тот случай, если труба переполнена.
• Пескоуловитель. Он позволит содержать в чистоте лотки и трубы.
• Сифон. Этот предмет будет предотвращать проникновению неприятных запахов из системы канализации.

Как прокладывать ливневку

Чтобы значительно сократить объем земельных работ, в одну траншею можно проложить одновременно дренажную трубу и ливневку. Однако не стоит совмещать эти два разных направления. Как уже говорилось выше, дренажная труба будет располагаться ниже, а над ней может идти ливневая канализация.

Соответственно вся система труб ливневой канализации должна соединяться в одну трассу, которая будет направлена в коллектор

Очень важно чтобы сам коллектор был оборудован смотровыми кольцами. Это позволит своевременно проверять уровень накопившейся воды, а также очищать его от возможного мусора

Когда вся система труб и лотков уложена, остается только накрыть ее прочными решетками из железобетона или металла.

После этого необходимо проверить всю систему ливневой канализации на работоспособность. Для этого в каждый дождеприемник требуется залить ведро воды. После проследите за тем, хорошо ли течет вода

Также важно проверить систему на предмет утечки. Если таковая обнаружилась, то ее следует устранить, замазав герметиком

Если вся система работает отлично, тогда необходимо просто засыпать траншею. При этом решетку можно прикрыть целлофаном, чтобы не засыпать лоток землей.

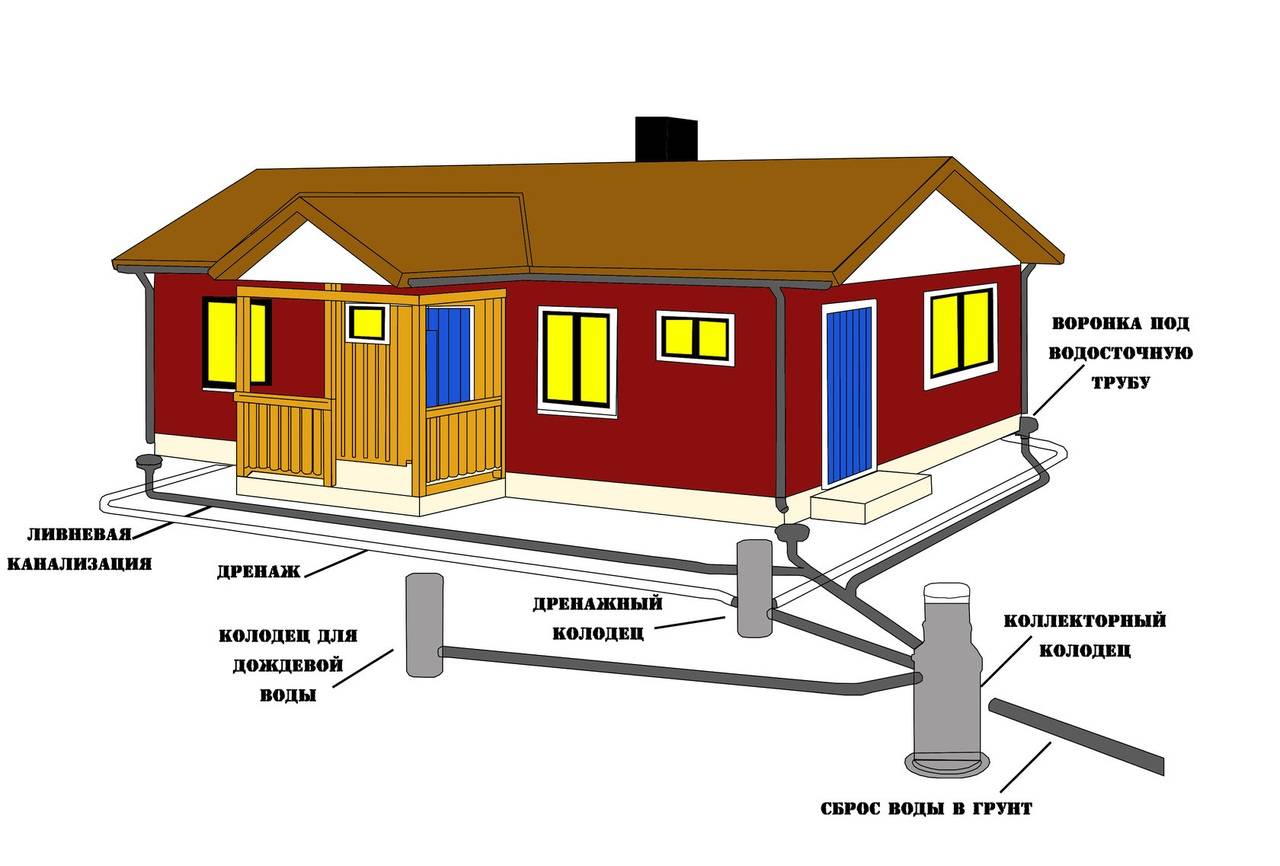

Что такое система ливневой канализации частного дома и какой она бывает

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

Состав системы такой:

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
• Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

• Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.

Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Проектирование системы и устройство ливневой канализации в частном доме

Перед созданием любой системы водоотведения, необходимо заранее составить чертеж, подготовить планы территории и сделать подробные схемы конструкции. Иначе вы сильно осложните работу, наверняка на одном из участков ошибетесь с уклоном. Если вы не сможете сделать эффективно работающую систему, то лучше не начинать это дело, иначе вы зря израсходуете средства, а если вы изготовите слишком мощную ливневку – то потратите зря много денег.

Чтобы точно выполнить расчеты и подготовить проект, потребуются такие данные:

• Среднее количество выпадающих осадков;
• Частота выпадения осадков;
• Толщина снега зимой;
• Площадь кровли;
• Площадь стока;
• Характеристики почвы на участке;
• Чертеж расположения подземных коммуникаций;
• Расчет возможного количества сточных вод.

После этого производят расчеты по формуле Q = q20 *F*K, в которой:

• Q – количество воды, которая должна быть удалена ливневой канализацией;
• q20 – количество осадков (нужны данные для определенной местности);
• F – площадь, с которой удаляются осадки;
• К – коэффициент, на который влияет материал покрытия:
  • Щебень – 0,4;
  • Бетон – 0 0,85;
  • Асфальт – 0,95;
  • Кровли зданий – 1,0.

Эти данные сравнивают с требованиями СНиП и решают, какой необходим диаметр труб для качественного водоотведения.

Часто дороговизна земляных работ становится причиной того, что люди неглубоко укладывают трубы – это оправдано, нет особой необходимости слишком глубоко зарывать трубы. Смотровые колодцы и коллектора нужно заглублять ниже глубины промерзания почвы, как это указано в ГОСТах. Можно их уложить выше, но потребуется трубы утеплить теплоизолирующим материалом, к примеру, можно использовать геотекстиль. Уменьшение глубины заметно снижает себестоимость устройства ливневой канализации.

Нельзя пренебрегать запросами по минимальному уклону трубопровода, по ГОСТу предусмотрены такие нормативы:

1. Трубы 15 см диаметром, нужно класть с уклоном не менее 0,008 мм на метр погонный;
2. Трубы 20 см диаметром, нужно класть с уклоном не менее 0,007 мм на метр погонный.

Уклон может изменяться с учетом особенностей территории на участке возле дома. К примеру, в точке соединения дождеприемника и трубы, нужно увеличить скорость воды, для этого необходимо увеличить уклон на 0,02 мм на метр погонный. На участке где стоит пескоуловитель нужно снизить скорость потока, иначе взвешенные частицы песка не задержатся, и их унесет поток воды, по этой причине уменьшают угол уклона трубы.

Монтаж ливневки

Далее, в зависимости от типа выбранной системы, выполняется монтаж ливневой канализации своими руками:

1. Выкапывается траншея необходимой глубины и ширины с учетом уклона. Если принято решение утеплить трубу гравием и геотекстилем, то размеры траншеи следует увеличить.
2. Дно траншеи нужно тщательно утрамбовать, после чего произвести засыпание туда песчаной подушки слоем 20 см.
3. В отведенном для этого месте выкапывается котлован для установки в него резервуара-водосборника. В данный котлован вставляется уже готовая емкость из пластика. В качестве альтернативы можно изготовить бетонный резервуар.
4. На песчаную подушку укладываются трубы или лотки в зависимости от того, ливневая канализация наружная или точечная будет монтироваться. Производится соединение отдельных элементов в единую систему. Трубы соединяются воедино при помощи фитингов. Стыки каналов герметизируются.
5. В местах соединений лотков с коллектором монтируются пескоуловители.
6. В местах изгибов труб, а также на длинных участках (более 10 м) рекомендуется обустроить смотровые колодцы.
7. Проверяется работоспособность системы с выявлением возможных протечек. При их обнаружении производится устранение недоделок.
8. Подземные трубы засыпаются грунтом, а надземные каналы закрываются решетками.

В такой последовательности производится монтаж ливневой канализации в любом частном доме. Помните, что вода должна отводиться со всех скатов крыши. Только в этом случае придомовая территория и участок будут защищены от воздействия лишней влаги.

Смонтированная по всем правилам ливневая канализация в частном доме своими руками избавит хозяев от подтопления участка, слякоти, многочисленных луж перед домом, а также защитит фундамент строения от постепенного разрушения.

Процесс монтажа ливневой канализации можно посмотреть на видео.

Ливневая канализация в частном доме — советы по устройству

Для предотвращения потопа на участке после любого дождя, для защиты фундамент от влаги, которая может привести к его разрушению, нужно создать надежный отвод снеговой и дождевой влаги. В этом поможет дождевая канализация – система по приему и удалению воды по специальным каналам. В своем доме ливневая канализация небольшая, но работает так же как подобная система на городских улицах.

Состав дождевой системы

На всех крышах своего дома имеется своя система водостоков, которая представляет собой водосточные углубления, они же прикреплены по всему скосу.  В них происходит сбор  воды с крыш, затем она проходит путь по водосточным трубным проходам.

Приемники воды на земле –  углубления, дождеприемники,  уловители песка. Они определяются  под водосточными трубными проходами, а также на бетонных, асфальтных площадках, тротуарной плитке, либо же на окраине дорожки с невысоким наклоном. Все это делается для того, чтобы вода могла спокойно и самостоятельно стекать.

Порядок правильного выброса осадков и их распределения. В данном случае у каждого хозяина дома есть уникальная возможность – использовать сливную воду для собственных нужд, например, направить отток воды на полив участка или цветов во дворе, и т.д.

Достигнуть максимального результата можно, если все трубные проходы свести в один большой или несколько средних резервуаров, откуда уже, благодаря правильной работе насоса, вода будет переходить в поливную часть. Если такой необходимости для оснащения огорода водой нет, тогда вы можете спокойно выводить всю ненужную воду в сточную канаву и иные виды слива воды.

В случае, когда и такой вариант вам не подходит, есть шанс устроить процесс выброса ненужной жидкости в почву через перфорированные  трубы из пластика. Их нужно закопать немного ниже уровня грунта. Бывает всего четыре вида такой ливневой канализации в доме:

Подземные – когда все составляющие устройства располагаются ниже степени нахождения грунта. Это смотрится очень хорошо, но потребует от вас немалого количества земельных работ и немалых финансовых вложений в сам процесс. Сделать канализационную систему данного типа реально, когда вы собираетесь перестроить или переделать свой участок.

Систему можно образовать следующими видами:

промерзающая  система, при которой  с начала декабря и по апрель  не функционируют устройства, но их оборудование легче  — глубь залегания обычно составляет порядка 25- 40 см;

непромерзающая система –  понадобится проложить трубные системы не менее чем на 90 – 100 см.

Надземная ливневая канализация в частном доме, при которой  все водоотводящие желоба располагаются в укрытии, по нему же вода будет стекать в нужное место, при этом вывод зачастую происходит в огород или иной поливной участок земли;

Смешанная – она частично монтируется в грунте, и частично сверху. Это один из оптимальных способов, исходя из финансовых вложений, а также эстетических соображений.

Совмещенная  – в данном случае можно сберечь свои финансы и сделать совмещенный вариант из ливневки, и любой иной системы, отталкиваясь от уже имеющегося колодца на территории, когда возникает желание создать одновременно 3 системы водоотведения параллельно: канализационная, сливная, ливневая. Это бывает в том случае, когда потребуется одновременно провести три и более системы для вывода стоков: сливная система, канализационная и ливневая.

Однако мы не рекомендуем так проводить работы, потому что в тот момент, когда будет происходить таяние воды или прохождения сильного дождя, вода может начать прибывать с такой неимоверной скоростью, которая может составлять порядка 11 кубов в 60 минут. Колодец из-за этого перезаполняется за короткий промежуток времени.

Когда вода сбрасывается в сливной колодец, то в период при ливне вода под давлением будет поступать в систему, заполняя трубные системы, при этом попадая под фундамент, подмывая понемногу его структуру. Почистить их вы не сможете, придется только полностью менять, а это стоит очень приличных денег. Исходя из таких данных, можно сделать заключение –  ливневая канализация в частном доме должна быть только при наличии собственного колодца, если рядом не имеется водоема. Но колодец должен быть обязательно больших размеров, чтоб воды хватало для заполнения не более его 70-75%.

Вообще нужно заметить тот факт, что в каждом конкретном случае планируется отдельно проектированная схема, потому что одного плана действия практически не существует. Ведь у каждого  дома и рядом находящегося участка есть свои отличительные черты – впитывающая способность грунта, рельеф, застройка, планировка. Главное, что в любом варианте следует учесть следующие аспекты:

отвести воду на довольно длительное расстояние от вашего  дома, установив в дорожке небольшие углубления для слива воды на определённый участок;

отвести воду с обширной вымощенной площадки, где могут образовываться большие скопления воды, а с ними, как уже многие знают бороться крайне сложно.
