Монтаж дымохода из сэндвич труб через крышу: пошаговая инструкция по монтажу дымохода из сэндвич труб через помещения, перекрытия и крышу

Расчет системы дымоотвода

Установка сэндвич системы должна осуществляться после выполнения предварительных расчетов по определению не только размеров сечения, но также длины и места расположения конструкции.

При определении области размещение необходимо принять во внимание следующее:

  1. В ситуации, когда здание обладает плоской кровлей, то сэндвич трубу следует устроить выше крыши не менее чем на полметра (0,5 м).
  2. Когда расстояние между выводом и коньком крыши менее полутора метров (1,5 м), то дымоход стоит расположить выше конька на пол метра.
  3. Если расстояние между дымоходом и коньком попадает в интервал от 1,5 до 3 метров, то высоту стоит создать равной высоте конька.
  4. Когда вышеуказанное расстояние составляет более 3 метров, то высота дымохода устанавливается по принципу воображаемой линии, которой она должна равняться.

Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

  1. В соответствии со строительными нормами и правилами сэндвич конструкция должна иметь высоту не менее 5 м.
  2. При эксплуатации покрытия кровли материала с высокой степенью горения, дымоход над коньком крыши нужно дополнительно возвысить примерно на 1 — 1,5 м.
  3. В случае применения на крыше покрытия из не горючего материала, высота должна быть не 1,5 полуметра.
  4. Если у здания на крыше имеются пристройки, то дымоотвод необходимо обязательно ставить так, чтобы он был выше построек.

Таким образом, если принимать во внимание все требования и правила при расчете места расположения сэндвич дымохода, его высоты и длины, то монтаж система дымоотвода будет выполнен правильно

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

  1. В камине на 1 кВт мощности идет 8 кв. см сечения.
  2. В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
  3. Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
  4. При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

  • при величине 130‒450 мм толщина стенок составляет 0,5 мм;
  • при диаметре 500 мм ‒ 0,6 мм;
  • при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

  •  до 450 градусов хватит величины 0,6 мм;
  • более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок  –  0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

  • СНиП 41-01-2003;
  • строительных правил СП 7.13130.2009;
  • руководство по эксплуатации производителя.

Рекомендации следующие:

  1. Высота сэндвичной трубы составляет от 5 м.
  2. Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
  3. На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
  4. На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

Классический вариант  –  красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

  1. Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
  2. Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
  3. Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

  • одностенная;
  • сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:

  • сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
  • повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
  • просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
  • некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
  • большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
  • некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Разделка трубы на металлочерепице

Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

Особенности примыкания к коаксильной круглой трубе:

  • Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
  • При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.

Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

Подготовка к монтажу дымохода

Подготовительные работы описываются в паспорте, есть схема установки и инструкция. Проходной узел через перекрытие приобретается в готовом виде или изготавливается на месте своими руками. Дымоход находится на расстоянии от соседних элементов благодаря такому конструктивному оформлению. Поверхности предохраняются от перегревания и не воспламеняются.

Заводская конструкция используется для оформления отверстия прохождения. Узел обкладывается теплоизоляцией, базальтовая вата работает хорошо. Указывается температура, при которой применяется минеральная вата, выдерживающая пониженные значения.

Расстояние между элементами обрешетки кровли не всегда позволяет выдерживать нормативные допуски до соседних элементов. Существующие элементы разбираются, на их месте устанавливаются новые детали в соответствии с нормами. Древесина обрабатывается противопожарными пропитками или оборачивается асбестом и оцинковкой.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж дымохода из сэндвич труб через стену

Существуют много способов по возведению дымоотводов, а конкретно в этой статье мы рассмотрим один из способов. Любые печи нуждаются в отводе побочных продуктов сгорания, но создать качественную, надежную систему могут далеко не все. Зависит это в большей мере не от умелых рук строителей, а от того, когда работники задумались об отоплении. В случае, когда дом уже построен, но не были учтены необходимые приспособления под отопительную систему, остается 1 вариант — монтаж дымохода непосредственно через внешнюю стену. Подробнее о способе рассказано ниже.

Значение и принцип работы

Самое главное в дымоходе — не его эффективность, а безопасность. Она заключается в отводе из дома опасного для жизни угарного газа, отравление которым может привести к сильнейшему поражению организма. В процессе горения важен постоянный доступ кислорода в камеру сгорания, обеспечивается он в основном дымоходом.

Основные правила возведения конструкции

Стоит запомнить, что там, где проходит канал, не должно быть никаких других коммуникаций. В том месте, где труба проходит через стену, используют защитный кожух или же можно воспользоваться штукатуркой, предварительно проложив вокруг трубы материал, который плохо проводит тепло.

Особенности

  1. Внутри дома остается горизонтальная труба, которая обеспечивает более эффективный прогрев помещения, нежели простая вертикальная труба.
  2. Крайне не желательны в конструкции отвода дыма — острые перегибы труб, так как в них могут образовываться завихрения.
  3. Тяга трубы пропадает в случае, когда в дымоходе накопилось слишком много сажи — лучше использовать народный способ отчистки от сажи и копоти — периодическая топка осиновыми дровами.

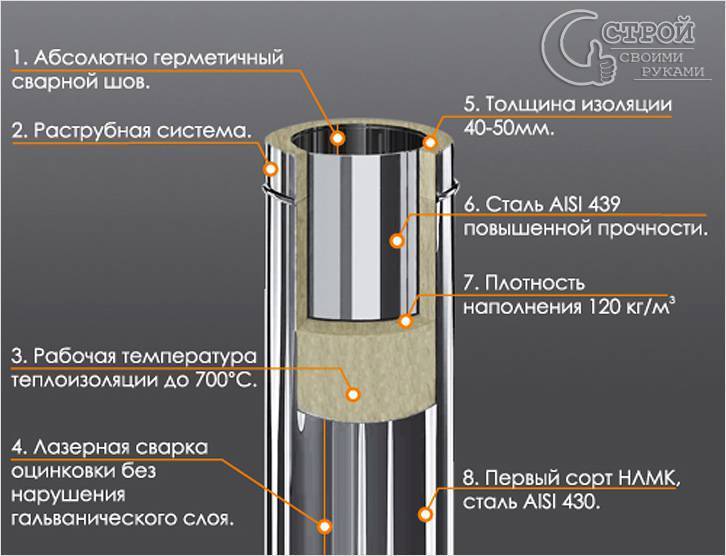

  4. Строение сэндвич трубы:

Все начинается с первой трубы от печи, которая должна выходить через стену на улицу.

Сначала на стене производится необходимая разметка, а затем проделывается отверстие нужного диаметра под проходной патрубок, вокруг которого обязательно должна находиться теплоизоляция (например, минеральная вата).

Затем нужно соединить дымоотводную трубу с отопительным прибором при помощи колена, состоящего из 3 секций, которое соединяется переходным элементом с тройником. В случае, если нужно изменить направление трубы, используется тройник с очистным стаканом.

Завершается установка закреплением дымоотводных труб с помощью креплений к стене дома (крепления должны иметь расстояние между друг другом до 2 метров), выводом трубы через кровлю (при этом для безопасности рекомендуют не стыковать трубы в месте вывода), а также при необходимости на вершине трубы можно установить защитный зонт (см. Зонтик на трубу дымохода).

Монтаж дымохода из сэндвич труб через деревянную стену

Главное в таком монтаже — осуществить пожарную безопасность. Для этого на выводе трубы через стену необходимо создать изоляцию от прямого контакта с древесиной (обычно используют асбест или обкладывают трубу вокруг кирпичами).

Такая конструкция обеспечит долгое обслуживание дымоотводного канала без каких-либо затрат, а главное — безопасное эксплуатирование.

  1. От мощности вашего отопительного прибора зависит выбор необходимого диаметра трубы — для достижения оптимальной тяги.
  2. Дымоход через стену должен быть и не слишком длинным и неочень коротким, иначе топливо будет расходоваться слишком быстро, а как следствие — менее эффективно, или же в дом будут залетать сажа и копоть.
  3. Монтаж дымохода из сэндвич труб через стену является одним из самых легких и наименее затратных способов обеспечения в доме отопления. Главное — соблюдать технику безопасности при сборке конструкции и учесть все необходимые для вас нюансы. Если все сделать правильно, то такой дымоход прослужит вам много лет, не создавая никаких «лишних» проблем.

Монтаж дымохода из сэндвич труб через стену Монтаж дымохода из сэндвич труб через стену – рассмотрим значение и принцип работы данной конструкции в системе дымоотвода. Правила возведения.

Достоинства и недостатки

Устройство

Как говорилось ранее, такие дымоходные трубы стали очень популярными, и все больше и больше людей предпочитают использовать именно их, и на то есть множество причин. Наверняка одно из основных преимуществ – привлекательная стоимость

Если принять во внимание дымоходы, выполненные из других материалов, их стоимость будет дороже. Все же, несмотря на доступную цену, они являются отличным вариантом и выполняют свои задачи. Давайте детально узнаем, почему многие домовладельцы выбирают именно сэндвич трубы:

Давайте детально узнаем, почему многие домовладельцы выбирают именно сэндвич трубы:

  1. Небольшой вес конструкции, а также ее универсальность, благодаря чему использовать дымоходы из сэндвич труб можно как снаружи здания, так и внутри него.
  2. Простота конструкции труб. Готовый дымоход состоит из нескольких секций труб, которые очень просто собрать и установить. Даже простой умелец, не имеющий опыта в установке таких труб, сможет разобраться со сборкой и монтажом.
  3. Благодаря гладкости и многослойности, дымоход становится не таким восприимчивым к образованию сажи и конденсата на поверхности.
  4. Компактность. В отличие от больших и громоздких кирпичных или других дымоходов, дымовая сэндвич труба не будет занимать много драгоценного места внутри вашего помещения. Особенно это полезно тем, кто устанавливает дымоход в небольшой бане.
  5. Высокая пожаробезопасность и надежность. Как и гидроизоляционный материал, так и сама сталь, не подвергаются горению, что обезопасит помещение и вас.
  6. Когда вы выводите дымоход на крышу, такие конструктивные элементы, как балки, стропила и сама кровля не станут вам помехой во время установки дымохода.
  7. Нет потребности возводить дополнительный фундамент под дымоход, что в разы упрощает вам работу и расходы, связанные с ней.

Балки и перекрытия не помеха

Правда, среди всех этих преимуществ стоит отметить один небольшой недостаток – эксплуатационный срок дымохода из сэндвич труб составляет от силы 10–15 лет, что не так много, по сравнению с другими. Все же, это можно компенсировать тем, что цена на материал не так уж высока, а установить ее снова самостоятельно будет несложно. Если вы еще не уверены, использовать ли сэндвич трубы для дымохода, взвесьте все за и против.
