Устройство мауэрлата в строительстве крыши

Зачем нужен мауэрлат

Установка стропильной системы невозможна на голую стену. Это связано с тем, что строительный блок не предназначен для такой нагрузки. Чтобы он смог выдерживать, ее понадобится своеобразная прокладка. В ее роли и выступает мауэрлат. Он позволяет распределить нагрузку равномерно на всю плоскость стены

Именно поэтому важно знать особенности его конструкции и хорошо все спланировать перед монтажом. Отличным вариантом является не просто установка мауэрлата на голую стену, а его монтаж на армированный пояс. Последний дополнительно укрепляет плоскость и продлевает срок службы мауэрлата

Последний дополнительно укрепляет плоскость и продлевает срок службы мауэрлата.

Стоит понимать, что здание постоянно испытывает на себе вертикальное и распорное усилие. Первая нагрузка объясняется большим весом кровли, которая давит на стены. Этот вес может быть увеличен снеговым слоем, а также ветровыми нагрузками. От такого давления возникает распорное усилие. Оно означает, что стены постоянно стремятся разойтись в противоположные стороны. Это усилие также возрастает с увеличением давления кровли. Если такая нагрузка будет воздействовать на современные виды газобетонных или пенобетонных блоков, то они попросту раскрошатся под стропилами. Это также касается шлакоблока, монолитных стен из керамзитобетона и других. Для таких изделий армированный пояс является не пожеланием, а необходимостью.

Обратите внимание! Бывают случаи, когда выполнить монтаж армопояса невозможно. В этом случае прибегают к использованию специальных химических анкеров.

Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы

Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы. Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Из основных функций армирующего пояса под мауэрлат можно выделить:

• защита от деформации стен;
• выравнивание верхнего торца стен;
• дополнительная жесткость;
• равномерное распределение нагрузки;
• возможность крепления других элементов.

Кроме того, что стены испытывают нагрузку под давлением кровли, они могут быть деформированы в процессе усадки здания. Она не всегда происходит равномерно, поэтому в некоторых строениях можно увидеть появившиеся трещины. Армопояс позволяет поддерживать правильную геометрию здания. Не всегда при выгоне стен удается добиться их идеального горизонтального уровня. Укладка мауэрлата не может осуществляться на неровную поверхность. Армопояс дает возможность без потерь произвести выравнивание торца. Благодаря армопоясу стены получают дополнительную жесткость, кроме того, конструкция армопояса является довольно прочной, чтобы в нем производилась фиксация различных крепежных элементов. Именно это и требуется для мауэрлата.

Способы крепления

Крепление стропил к срубу из дерева – технологически достаточно сложный процесс, от правильного выполнения которого напрямую зависит прочность, долговечность и целостность кровли. При работе следует учитывать, что древесина в процессе высыхания имеет свойство оседать, поэтому геометрия всего здания изменяется. Помимо этого, данный материал подвержен термическому расширению, так что слишком жестко крепить стропила на сруб не нужно во избежание деформации. Стропильные ноги к срубу можно крепить двумя видами креплений:

• Подвижные. Такими креплениями стропил называются специальные металлические крепежные изделия, позволяющие давать конструкции определенную степень свободы в движении и изменении размеров. С помощью них стропильные ноги не получают нагрузку на прогиб, а также могут реагировать на малейшие колебания температуры, подстраиваясь под геометрию сруба. Эти изделия позволяют крепить стропильный каркас до окончания усадки здания без риска деформации.
• Стационарные. Крепления неподвижного типа не оставляют запаса подвижности при установке стропил, однако они в большей степени гарантируют прочность и жесткость конструкции. В роли таких крепежных элементов выступают гвозди, деревянные нагеля, саморезы, металлические скобы, накладки и так далее.

Важно! Сруб из дерева обладает одной крайне уникальной способностью – он умеет, как говорят в народе, «дышать». Это означает, что сруб сам может регулировать влажность в помещении, из-за чего его размеры и не имеют четкой фиксации

Подвижные крепления, способные подстраиваться под усадку стен и изменение размеров материала в результате реакции на термическое воздействие – оптимальный вариант крепления к срубу стропил.

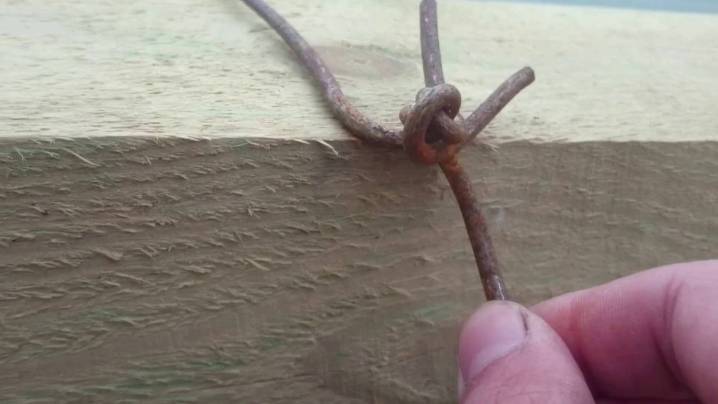

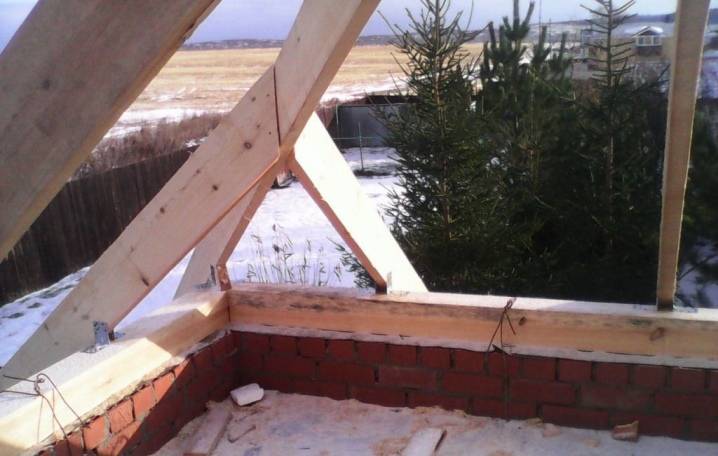

Как крепить проволокой?

Проволочная фиксация используется очень редко. Это крайне старый метод, совершенно не оправдывающий себя в современных условиях. К нему прибегают только в очень сложных, практически безвыходных ситуациях. Для прикрепления к кладке и другим опорным конструкциям используется катанка сечением 5-6 мм. Проволоку полагается замуровать в фасадных стенах. Ее крепят минимум за 3 ряда до завершения кирпичной или блочной кладки.

Длина подбирается самостоятельно. Ориентируются на такую, что позволит завернуть свободные края на брусе. Избыточное количество не нужно — все равно его придется отрезать. Отрицательные стороны проволочного крепления:

• невозможность точной регулировки стягивающего усилия;

• деформация дерева;

• растягивание даже самого крепкого узла (что ослабляет постепенно крепление);

• плохой внешний вид;

• вероятность появления ржавых пятен даже на поверхности штукатурки.

Проволочное соединение подходит и для двускатной крыши. Обязательно следят при этом, чтобы концов хватало для надежного крепления по всему объему конструкции. Оставшиеся края часто приходится прятать в междурядьях строительных элементов. Такой метод позволяет установить брус даже к плитам из железобетона. Сечение проволочных жил должно составлять минимум 3 мм.

Три или даже 4 таких жилы объединяют в сборный пучок. Когда до конца останется 2 ряда, требуется класть пучки с расчетом на достаточное свисание по оба края бруса. Шаг между размещаемой проволокой полагается делать таким же, как и шаг стропил. Узлы фиксации располагают строго в стропильных промежутках.

Общая последовательность такова:

• формирование гидроизоляционного барьера;

• раскладка мауэрлата поверх него, с выравниванием в горизонтальной плоскости;

• растяжка проволоки с использованием лома, что позволяет максимально плотно закрепить конструкцию на стене.

Простота проволочного соединения не позволяет забывать про его слабость. Такое решение едва ли подойдет для местностей с выраженными ветрами. Его использование часто оборачивается нарушением целостности кладок.

Свои особенности имеет присоединение мауэрлатов к керамзитоблокам. Так, его часто производят не просто проволокой, но и подпиливают предварительно сам брус. Между собой ряды досок сколачивают гвоздями

А также обращают внимание на нюансы работы при разном угле наклона. Классический тип подразумевает наклон на 40 градусов

При этом дополнительно присутствуют наслонные стропила.

Проволочная скрутка подразумевает близкое расположение бруса к внутреннему краю. Поскольку при таком варианте обязательны закладные детали, нужно готовиться еще на стадии проектирования. Между точками крепления выдерживают дистанцию 25-30 см. Скрутка делается изнутри. Повысить прочность связки помогает использование ломов или автомобильных монтировок для затяжки.

Иногда проволоку вмуровывают заблаговременно. Для нее сверлят отверстия. Закладка проволочной связки в этом варианте, как всегда, идет на 4 или 5 ряды до края кладки. Но концы должны выходить из середины стены. Конструкция продумывается так, чтобы не появлялись помехи для установки стропильных ножек.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

1. Классический вариант с изготовлением и установкой щитов опалубки.
2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

• доска обрезная;
• бруски 40 х 40 мм;
• гвозди длиной 70-100 мм;
• саморезы 3,5 х 70 мм;
• U-образные блоки;
• стержневая арматура AIII, диаметр 10-12 мм;
• гладкая арматура В-1, Вр-1, Ø 3-6 мм;
• вязальная проволока — 0,5-2,2 мм;
• бетон класса В15-В20.

Инструменты:

Крепление балок к армопоясу.

• ножовка;
• молоток;
• шуруповерт;
• крючок для вязания арматуры;
• гибочный станок;
• вибратор для уплотнения бетона;
• рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

1. Нарезка досок по заданным размерам.
2. Разметка и распиловка бруса для каркаса и перемычек.
3. Изготовление щитов.
4. Подготовка стяжных хомутов, шпилек.
5. Предварительная сборка коробов на ровной площадке.
6. Подъем секций и установка на верхний срез кладки.
7. Крепление щитов перемычками.
8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Виды стропильных систем

Монтаж двухскатной крыши во многом зависит от того, какая стропильная система будет использоваться в этой конструкции. Основное отличие заключается в способе фиксации стропильных ног, обеспечивающих опору всей крыши.

Существует две основных схемы стропильных систем:

1. Система с висячими стропилами. Стропильные ноги в данном случае опираются только на стены постройки.
2. Система с наслонными стропилами. Такая конструкция предполагает создание дополнительных точек опор для стропильных ног.

Для перекрытия широких пролетов используется ферма, включающая в себя две стропильных ноги, нижнюю затяжку или верхний ригель. Нагрузки, приходящиеся на такую конструкцию, компенсируются за счет расположенной горизонтально перемычки. Монтируя затяжку на большой высоте, стоит увеличить жесткость ее крепления.

Висячие стропила своими руками сверху крепятся по-разному. Для фиксации верхних краев стропил обычно используются деревянные или металлические накладки, повышающие жесткость всей стропильной системы. В нижней же части стропила вырезаются под необходимым углом и устанавливаются на мауэрлат, а соединение деталей осуществляется за счет гвоздей и проволоки.

В том случае, если опорой для стропил будет балка перекрытия, то в последней нужно вырубить упор, а в самих ногах сделать зубья – такая врубка предотвращает движение стропильных ног. Для фиксации элементов конструкции используются металлические крепежи.

Наслонная стропильная система используется в тех случаях, если здание имеет среднюю несущую стену или другие опорные элементы, шаг установки которых не превышает 7 метров. При необходимости ширина перекрытия увеличивается за счет дополнительно установленных опор. Если имеется одна опора, то пролет увеличивается до 12 метров, а две опоры позволяют расширить перекрытие до 15,5 метров.

Для увеличения шага установки опор и повышения прочности конструкции двухскатной крыши можно воспользоваться вертикальными опорными стойками, расположенными непосредственно под коньковым прогоном. Такая установка стропил двухскатной крыши своими руками добавит в список опор, принимающих нагрузку, еще и внутренние несущие элементы здания.

Как показывает практика, наслонная стропильная система достаточно проста, поэтому при возможности стоит выбирать именно ее. Впрочем, выбор всегда осуществляется индивидуально в зависимости от множества параметров. Чтобы монтаж двухскатной крыши прошел успешно, нужно также позаботиться о грамотном подборе материалов. Для досок и брусов обязательна правильная геометрическая форма без каких-либо дефектов, вроде сколов или трещин. Перед тем, как установить стропила для двухскатной крыши своими руками, деревянные элементы нужно высушить, а после этого обработать антипиренами и средствами биологической защиты.

Функции

Мауэрлат – это опора стропильной системы крыши. На него возложено две задачи:

1. Компенсация распирающего усилия стропил, распределение нагрузки от кровли на всю площадь верхней части стены.

Из-за снегов и дождей в России строятся остроконечные крыши. Скат крыши ослабляет тяжесть, например, от подтаявшего снега, изменяется и направление силы, действующей на него. Она уже будет направлена не вертикально, а наружу, в сторону.

Эта сила называется распирающим усилием. Она может быть настолько значительной, что если стропила закреплены на стене, разрушит кладку. Это касается стен из кирпича, бетонных панелей, газобетонных блоков, бутового камня, самана, то есть материалов дискретных.

Схема крепления мауэрлата

Нельзя забывать и о весе самой крыши. Он не мал, кроме того, может быть увеличен мансардой. Для нее потребуется утепление, покрытие для стен.

На крыше могут быть установлены солнечные батареи, водонагреватели, антенны. Все это увеличивает ее вес. Правда, у кирпичной кладки высокая вертикальная прочность, она более чувствительна к боковым нагрузкам.

Установка мауэрлата – решение всех этих проблем.

2. Удержание крыши.

Мауэрлат укладывается по верхнему краю стены, по всему ее периметру.

Скат кровли значительно уменьшает парусность крыши, но не уничтожает ее совсем

Поэтому очень важное условие к устройству мауэрлата – прочность. Он должен быть закреплен на стене так, чтобы противостоять отрывающему усилию

Если фронтоны крыши выполнены из кирпича вместе со стенами, разгружается общий вес крыши и нагрузки от нее на строение. В этом случае мауэрлат устанавливают только на боковых стенах и закрепляют в отверстиях внутри фронтонов.

Для чего необходим?

Жилые дома, как и любое другое сооружение подвержены множественным нагрузкам, среди них самыми существенными считаются вертикальные, которые создает кровля собственным весом, а также осадки в виде снега и наледи, усиливаемые ветровой нагрузкой.

Распорные нагрузки создают упор на стенку стропилами. Подобная нагрузка оказывает воздействие на стенки корпуса, пытаясь раздвинуть их, она тем больше, чем значительнее кровельная нагрузка.

Многие современные стеновые стройматериалы при массе своих достоинств, плохо переносят точечные давления, способные их разрушить. К таким стройматериалам относится пенобетон, газобетон и керамзитобетон. Для них возведение армопояса под мауэрлат становится обязательной процедурой.

При отсутствии такого защитного пояса, установка мауэрлата вызовет следующие дефекты в несущих стеновых конструкциях:

1. Высверливание отверстий под шпильки в бетонных блоках способствует их разрушению в связи с массовым трещинообразованием в блоках.
2. Висячие стропила создают разнообразные нагрузки по всем направлениям, что приводит к расползанию блоков, деформации стеновых и кровельных конструкций.
3. Пенобетонная кладка не может создать идеальную по уровню поверхность под крышу, в связи с чем также будут возникать точечные разрушительные силы, воздействующие на стеновой камень.

Можно ли обойтись без него?

Армированный защитный пояс под мауэрлат допускается не возводить, когда стеновые конструкции способны самостоятельно противостоять вертикальным и горизонтальным нагрузкам, создаваемым кровельной системой, при этом важно, чтобы было гарантировано обеспечение таких условий:

1. Несущие стенкине деформируются при подвижках грунта и при неравномерной усадке и обеспечивают сохранность параметров домостроения в исходных границах. Обеспечено строгая горизонтальная поверхность под возведение кровельной системы.
2. Обеспечено жесткое закрепление конструкции стен.
3. Обеспечено равномерное распределение и передачу нагрузок на фундамент.
4. Превосходная механическая прочность верхней части стены, позволяет выполнить надежную фиксацию мауэрлата.

По всем этим требованиям, без установки защитного пояса могут устанавливаться стены из монолитного железобетона. Также армопояс не устанавливается на всех разновидностях деревянных домов.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

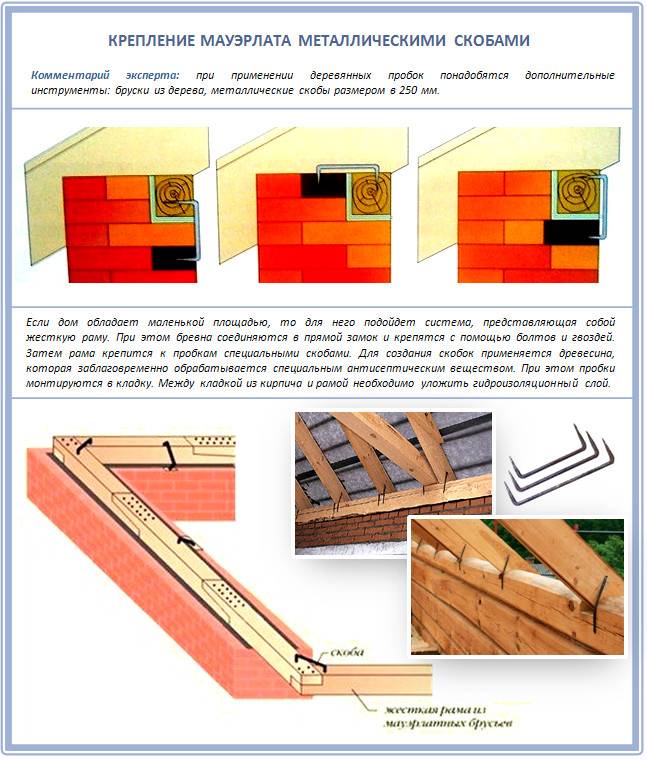

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

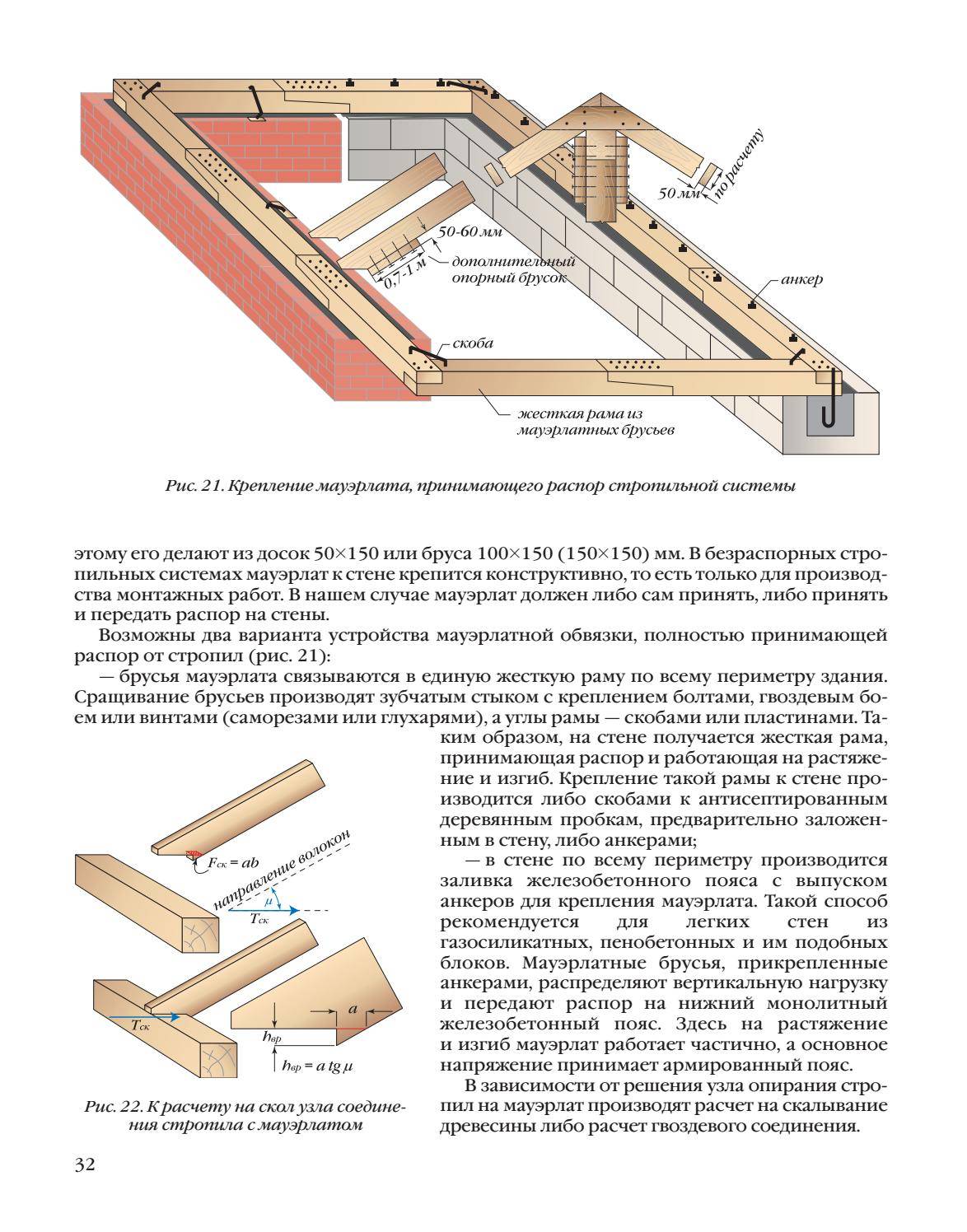

1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

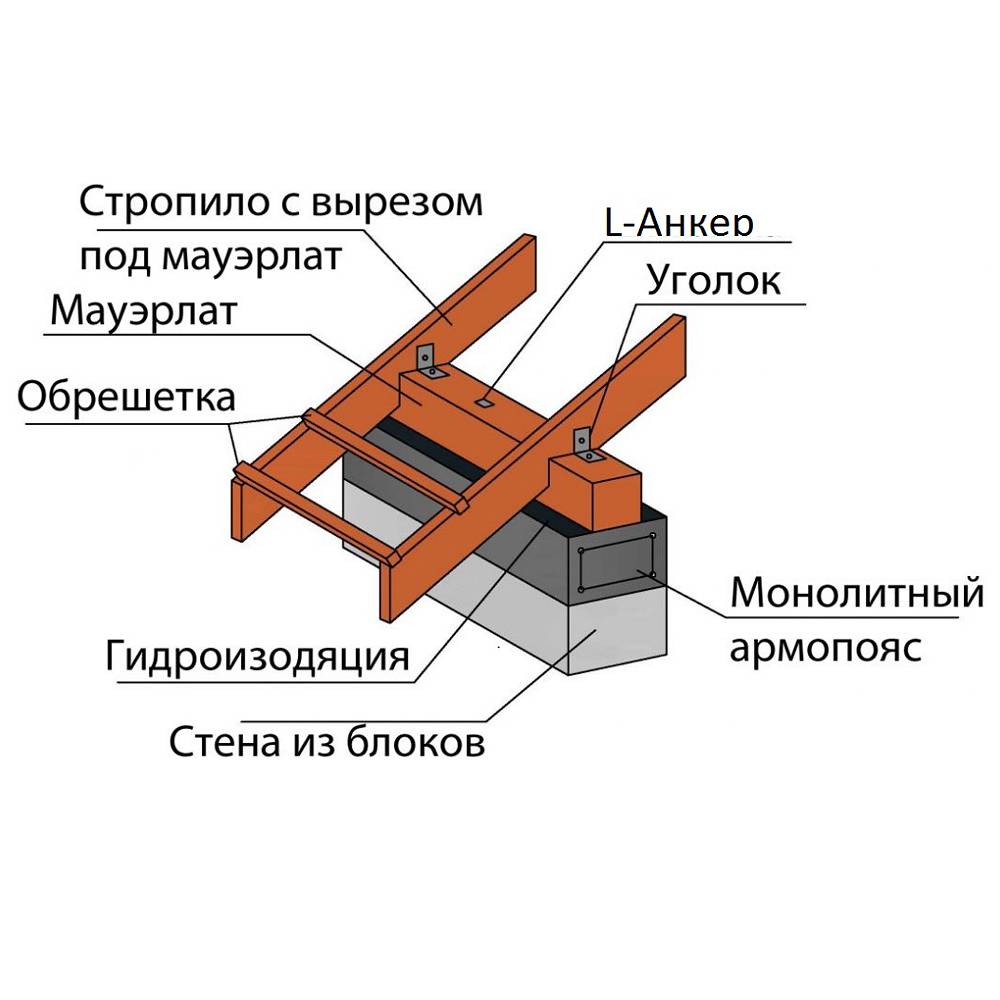

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Способы крепления стропил к мауэрлату с одной и двумя степенями свободы

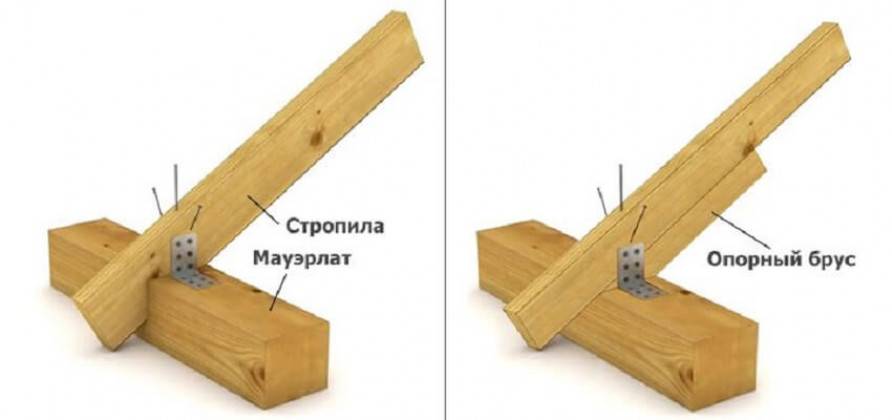

Ниже представлены варианты с запилом или без, но с использование металлических пластин и уголков, а также болтов, хомутов и других металлических крепежных деталей.

В зависимости от того, сколько гвоздей используется для крепежа и как они забиваются, можно при одном и том же варианте узла крепления получить одну или две степени свободы.

Вариант соединительного узла	Для одной степени свободы	Для двух степеней свободы
А	Три гвоздя с каждой стороны в стальной уголок	По одному гвоздю в стальной уголок или вовсе без прибивания
Б	Деревянные накладки фиксируются к мауэрлату с помощью стального уголка тремя гвоздями. Другой вариант – пробой через деревянный брусок	Деревянные накладки прибиваются без уголка, по одному гвоздю с каждой стороны
В	Стальной уголок креплением на три гвоздя	По одному гвоздю в уголок или без прибивания
Г	По три гвоздя через стальной уголок или напрямую стропило к мауэрлату	Смещение невозможно из-за треугольного запила
Д	Смещение возможно при отсутствии опорного деревянного бруска
Е	Смещение возможно при отсутствии запила

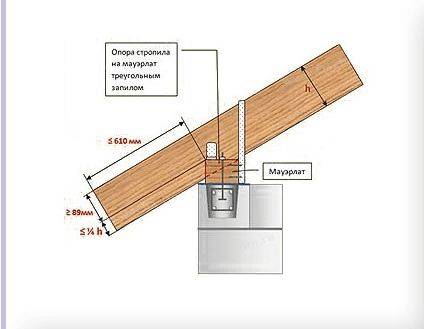

Размеры запила на стропильных ногах и продольных балках чердачного перекрытия определяются международными строительными правилами для одно- и двухэтажных жилых домов (International Residential Code for One- and Two- Family Dwellings 2012).

Вот так будет выглядеть та же схема при переводе на отечественные единицы измерения.

Фактически запил стропил к мауэрлату выполняется не больше чем на четверть высоты сечения балки. Частично его можно заменить использованием опорного деревянного бруска (крайнее фото справа).

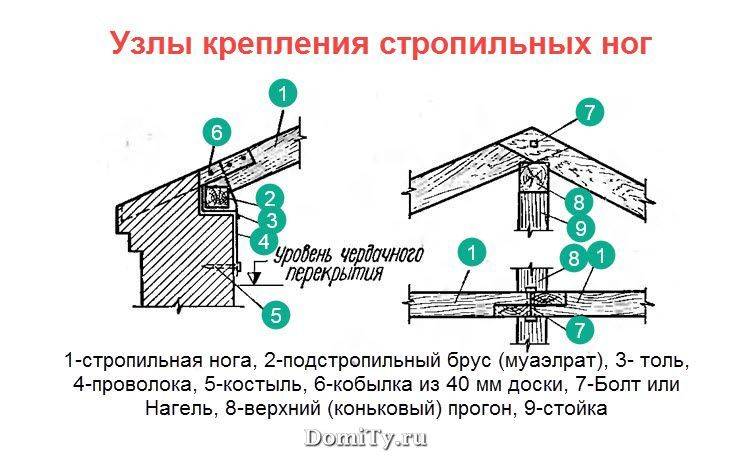

Крепление в верхней части

В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.

Соединение встыкИсточник srub-banya.by

Их скрепляют:

• гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
• деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
• металлическими пластинами на саморезах или болтах.

Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.

Соединение на прогонИсточник mercabadom.ru

Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.

В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.

В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.

Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru

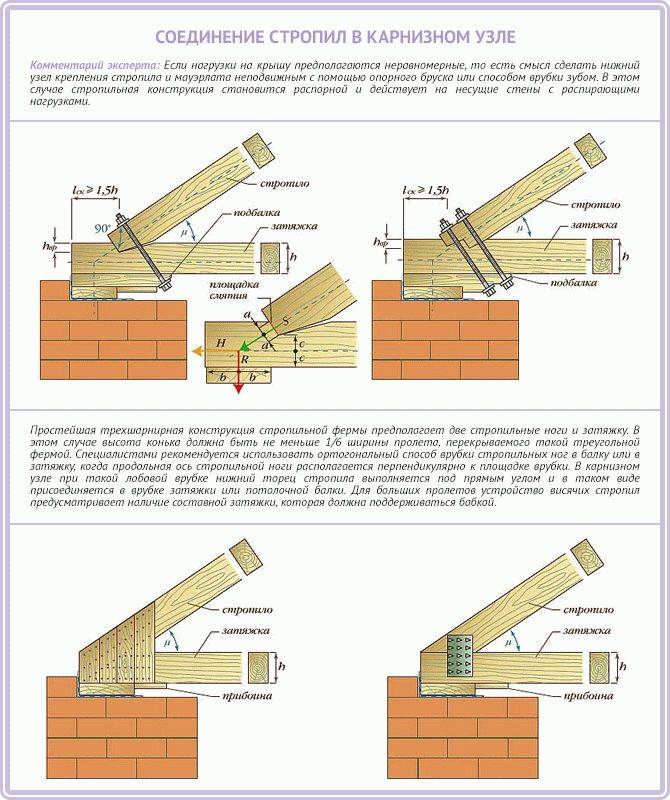

Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.

Видео описание

Один из способов соединения на коньковой балке можно изучить по видео:

В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Утепление

Чтобы дом был теплым, утепляют не только армопояс, но и мауэрлат, поскольку иначе при низких наружных температурах через них будет попадать холодный воздух внутрь здания, а температурные напряжения между теплым помещением и холодной частью стены станут источниками их разрушения.

Утепление этих конструкций производятся в процессе монтажа, армопояс утепляется снаружи, а мауэрлат изнутри. Если такие операции не были изначально выполнены, их делают, когда дом выстроен и завершены отделочные работы.

Иначе внутри этих конструкций будет собираться конденсатная влага, которая приведет к гниению дерева, разрушению стенового материала и нарушению целостности всего дома.

Когда требуется?

Утепление армопояса и мауэрлата выполняется обязательно для всех конструкций домов, в комплексе теплозащитных работ. Ей предшествует гидроизоляция защитных поверхностей. От этого будет зависеть долговечность конструкций, иначе кровлю придется ремонтировать уже в первый год эксплуатации.

Гидроизоляция 2-мя слоями рубероида по всей площади мауэрлата выполняется после обработки деревянных поверхностей морилкой, чтобы предотвратить гниение бревен и возникновения наледи, которые будут разрушать их. Данный метод изоляции от влаги показал себя с лучшей стороны на течении длительного периода эксплуатации.

Чем можно утеплить?

материал минераловатной группы

• минвата;
• стекловата;
• базальтовая вата.

На рынке стройматериалов сегодня достаточно таких утеплителей как отечественных производителей, так и западных:

• ТехноНиколь;
• Rockwool;
• Isoroc;
• Knauf;
• Isover;
• Ursa и другие.

Процесс

Утепление армопояса правильно выполнять в процессе монтажа, для этого оставляют место под внешнюю установку жестких утеплителей или применяют несъемные U-блоки с установленным утеплителем.

Если такую защиту выполняют после завершения монтажных работ, то применяют несколько вариантов установки:

1. На армопоясе имеется свободное пространство по срезу внешней стены. Для этой цели берут жесткий утеплитель Пеноплэкс с шириной, допускающей его установку в пространство между защитным поясом и срезом стены, лучше если его толщина будет 50-80 мм, но чтобы пояс не выделялся, потребуется учитывать размер облицовки. Когда в роли теплоизолятора будет применяться минвата потребуется установить вентзазор между утеплителем и облицовкой.
2. Когда необходимо выполнить теплозащиту армопояса, а зазора между ним и облицовкой нет — выполняют по фасаду на уровне пояса дополнительную теплозащиту в виде выступающего контура.

   В том случае, когда в доме установлено два армопояса, то теплозащита устанавливается на двух. Внешнее утепление производится пенопластом 80 мм, высота утеплителя рассчитывается по следующей формуле; 150 мм + высота армопояса + 150 мм. В верхней части располагают отлив для предохранения выступающей конструкции с уклоном от стенки.

   Для его фиксации выполняют пропил в стенке над теплоизолятором, заводят в него верх отлива, выполняют герметизацию и закрепляют с шагом от 300 мм.

Утепление мауэрлата выполняют изнутри. На участках опорного бруса для стропильной системе необходимо уложить термоизоляцию ещё до установки гидроветрозащиты и кровли. Но если все-таки гидроветрозащитная мембрана была уже установлена, тогда рабочим нужно будет проталкивать маты в промежуток между балками и пленкой, в этом случае есть вероятность нарушить подкровельный вентзазор, очень нужный для вентилирования пространства кровли.
