Как правильно закручивать сваи для фундамента машинным способом

Работы перед ввинчиванием свай «мясорубкой»

Разметка перед началом работ требует особой точности.

В качестве разметочных материалов используют арматуру, шпагат и рулетку. Выполняется привязка к участку, то есть выбирается своего рода база, от которой проводятся дальнейшие измерения и разметка.

После выполнение разметки необходимо выполнить тщательную проверку параллельности сторон.

Бурение выполняется самодельным или садовым буром. Используются также и мотобуры

Важно, чтобы диаметр пробурённых отверстий был меньше диаметра винтовой сваи, чтобы обеспечить ей необходимое направление. От разницы диаметров зависит многое

О том, как сделать механизм для ввинчивания свай, смотрите в этом видео:

При минимальной разнице усилие ввинчивания будет меньше, однако свая может отклоняться на небольшие углы либо вообще не перемещаться вглубь, разрушая скважину вокруг себя. При значительно большей разнице точность увеличивается, однако усилие ввинчивания значительно возрастает.

Типы

Существует несколько видов сваекрутов. Каждый из них имеет свои особенности и характеристики. Подбирать для себя агрегат следует с учетом имеющегося опыта и типа выполняемых работ.

Несмотря на разный тип конструкции, все сваеверты выполняют одну функцию и похожи по способу своего функционирования. Обычно на решение покупки конкретной модели влияет ее стоимость.

Сегодня можно прибрести ручные, электромеханические сваекруты и агрегаты в виде специализированной техники для сложных монтажных работ.

Ручные

Ручные агрегаты применяются в тех случаях, когда будущая конструкция не будет иметь большую площадь и вес.

Как правило, такой сваекрут используется при возведении одноэтажных небольших сараев, заборов или хозяйственных построек. При строительстве таких зданий сваи можно вкрутить вручную без использования дорогих моделей сваекрутов.

Какой сваекрут нужен Вам?

РучнойЭлектромеханический

Ручные сваекруты в большинстве случаев строятся самостоятельно.

Для этого необходимо взять следующие материалы:

• толстая металлическая пластинка;
• качественная арматура;
• 2 металлические трубы длинной 2 м;

• шлифовальная машина с отрезными дисками;
• сварка для фиксации деталей.

После сбора необходимого материала необходимо соорудить сваекрут:

1. Металлическая пластинка разрезается на четыре равные части.
2. Части листа стыкуются таким образом, чтобы получился равнобокий стакан.
3. Полученная насадка должна плотно облегать сваю, чтобы хорошо ее закрутить и не слетать во время работы.
4. С боковых сторон требуется сделать два загиба, их делают из арматуры и хорошо сваривают со всей конструкцией.
5. Для лучшей фиксации желательно брать арматуру не менее 12 мм в диаметре, чтобы она смогла удержать рычаги.
6. Рычаги монтируют из двух труб. Их также хорошо приваривают ко всей конструкции.

Для рычагов лучше брать труды с минимальной длинной в два метра. Чем больше рычаги, тем проще будет завинчивать сваю.

Несмотря на доступную стоимость подобной конструкции, такой сваекрут для обслуживания требует минимум трех человек. Двое из них будут закручивать сваю, а третий будет поддерживать вертикальную ось, чтобы правильно направлять агрегат.

Также при использовании такого сваекрута потребуется большая площадь для установки, так как рычаги будут сильно удалены друг от друга. При использовании конструкции с короткими трубами практически нереально самостоятельно закрутить сваи на нужную глубину.

Электромеханические

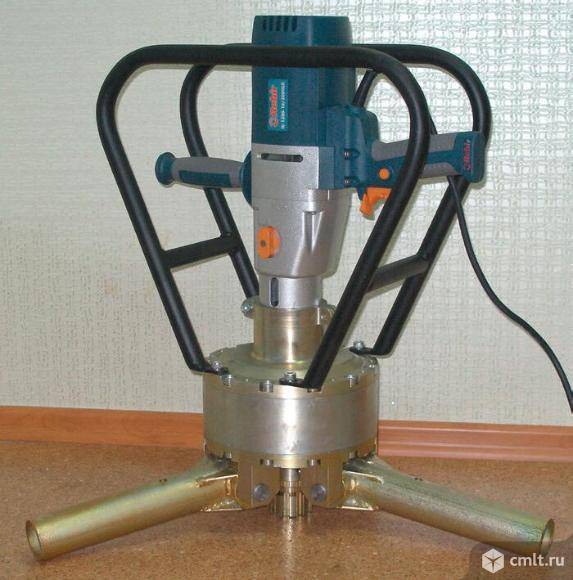

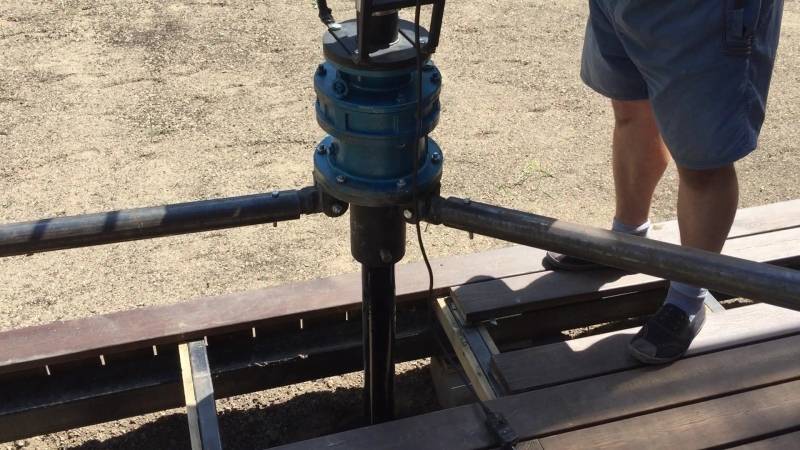

Такой тип агрегатов выбирают, когда требуется работа на небольших площадях или же не хватает сил на обслуживание ручного сваекрута. Второе название электромеханических моделей — мультипликатор. Он состоит из небольшого электрического мотора, который отвечает за работу редуктора.

К особенностям использования мультипликаторов относятся:

• вбивать сваи следует в уже пробуренную скважину;
• для этого на верхнюю часть опоры помещают фланец со специальным пазом, который имеет четыре грани для быстрого завинчивания;

• к фланцу присоединяется переходник с редуктором;
• уже непосредственно на сам редуктор устанавливается вращающаяся дрель.

Важно сделать так, чтобы дрель не работала вхолостую. Для этого сооружается специальный стопор

Достаточно вбить в землю небольшой колышек и зафиксировать на нем металлическую трубу. С другой стороны ее присоединяют к рычагам электродрели. Если требуется более мощный упор, можно просто воспользоваться уже забитой сваей.

Некоторые сваи производятся без граней для фиксации переходника. В такой ситуации его можно сделать самостоятельно.

Замерив диаметр опоры, требуется взять металлическую трубу такого же размера. Труба ставится на край сваи и делается сквозное отверстие минимальным диаметром 14 мм. В это отверстие ставят металлическую шпильку. Она и станет тем самым фиксатором-переходником, который соединит редуктор и дрель.

Если нет желания самостоятельно делать переходники, можно приобрести готовую электромашину, которая идет в комплекте с насадками под все стандартные сваи. Дополнительно с ней поставляются рычаги для вращения и компенсаторы углов, позволяющие крутить сваю максимально придерживаясь вертикальной оси.

Использование мультипликатора имеет ряд важных особенностей:

• установка происходит намного быстрее и качественнее, чем при применении ручного сваекрута;
• есть модели с возможностью изменения скорости вкручивания сваи;
• при вбивании сваи нет резких рывков, вся опора мягко закручивается в почву;
• можно выполнять работы с минимальным количеством работников;
• большинство моделей способны вкручивать опоры длинной не более 2 м.

Электромеханические сваекруты потребляют огромное количество электроэнергии, что следует учитывать в работе.

Общие сведения

Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.

На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.

Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.

При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.

Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

• ленточный;
• столбчатый;
• плитный;
• свайный.

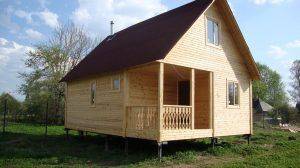

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома

Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.

Виды винтовых свай, типы и назначение

Перед тем, как самому закрутить винтовые сваи, необходимо правильно выбрать конструкцию опорного столба. Она зависит от размера и направления нагрузки, типа грунта, в который будет ввинчиваться и глубины промерзания почвы. Конструкция лопастей и режущих кромок подбирается по плотности почвы и глубине ввинчивания. Грубый выбор можно сделать, ориентируясь на технические характеристики винтовых свай:

С открытым наконечником – полая труба с косым срезом торца. За схожесть с иглой для инъекций ее называют шприцевидной. Во время вкручивания срезанная почва поднимается внутри трубы. Устанавливаются на любых почвах под легкие конструкции.

Почва поднимается вверх по полой трубе. Лопасть является дополнительным элементом, упрочняющим крепление сваи в легких и сыпучих грунтахИсточник fundament-pro.ru

• Для заторфованных почв, мягких глинистых и песчаных подходят изделия с закрытым наконечником. Они отличаются высокой несущей способностью.
• Однолопастные – один винтообразный лепесток выступает спирально вокруг стержня. Используются на всех грунтах, за исключением твердых скальных пород. Устанавливаются под легкие конструкции.
• Двухлопастные при закручивании имеют симметричную нагрузку. Их используют при строительстве на нестабильных грунтах. Перед тем, как вкручивать винтовые сваи самостоятельно, необходимо обеспечить их фиксацию строго по вертикали.
• Многовитковые конструкции похожи на большие винты без шляпки. Геошурупы обладают повышенной прочностью, и способны вкручиваться в плотный грунт и мерзлоту.

Острые наконечники и прочные лопасти толщиной 4 мм помогут быстро завинтить опору на нужную глубинуИсточник yandex.net

Нагрузка на сваю определяет ее диаметр. Производить расчеты самостоятельно, определяя как установить винтовые сваи для фундамента, своими руками, какой типоразмер использовать, не просто. Для этого необходимо проводить сложные расчеты с учетом общей вертикальной нагрузки на фундамент, ветровых, боковых воздействий и суммарного давления на каждую стойку. Проще ориентироваться по типу строения:

Диаметр 108 мм – фундамент коттеджа до 2 этажей, пристройки. Такие сваи требуют больших усилий для их установки. Обычно используют спецтехнику. Если нет возможности подогнать автомобиль к каждой точке установки опоры, работы выполняются с помощью мобильных приспособлений.

Особо прочные сваи с винтовыми выступами по всей длине и несъемными оголовками для удобства завинчивания. Ставятся под дома и капитальные строения на твердых и каменистых грунтахИсточник stroykarecept.ru

• 89 мм в диаметре – громоздкие ограждения, легкие дома, дачи, веранды, служебные постройки. Нагрузки большие, но с помощью системы рычагов возможно установить сваи вручную.
• Сваи толщиной 76 мм ставят под заборы из профнастила, дерева, временные строения, бытовки.
• Сетка рабица весит немного и под нее подойдут винтовые сваи диаметром 57 мм. С работой легко может справиться один человек.

Производители изготавливают винтовые опоры стандартного размера и длины, поэтому легко ориентироваться, какие типы деталей необходимо приобрести и как закрутить сваи. Длина опоры рассчитывается по сумме размеров: требуемая высота сваи над грунтом + глубина погружения в землю.

Какой метод выбрать?

Для оптимизации первого этапа стройки необходимо правильно оценить объем стоящей перед вами задачи и имеющиеся ресурсы для ее реализации. Большинство подрядчиков и частных строителей предпочитают автоматизировать процесс монтажа опор – это значительно ускоряет возведение объекта и позволяет отказаться от найма больших бригад.

Чтобы здание прослужило долго, важно подобрать сертифицированный продукт: например, высокоточную планетарно-цевочную модель РБ 504. Это износостойкий узел, рассчитанный на 1 000 часов работы без ремонта и замены

Также возможна доработка под индивидуальные требования. Узнать детали можно по контактному телефону предприятия «АВВИ».

Установка винтовых свай своими руками. Подготовительные работы

Для установки крепкого долговечного фундамента следует провести предварительную подготовку. Она состоит из нескольких этапов:

1. Изучение грунта на строительной площадке.
2. Расчет веса готового дома.
3. Подбор оптимальных свай. Произведение расчета их количества с учетом 2-х предыдущих пунктов.

Анализ грунта

Тип грунта напрямую влияет на технологию установки свай и строительства фундамента. Земельными исследовательскими работами занимаются специализированные компании. На основе полученного отчета можно судить о глубине промерзания почвы, ее количественном и качественном составе, глубине залегания водоносного слоя.

При устойчивом грунте можно проводить завинчивание свай, длина которых составляет 2,5 м. Если строительная площадка расположена на сложном рельефе, потребуются сваи разного размера с учетом перепада высоты.

Для измерения длины к веревке привязывают небольшой груз и опускают в отверстие до тех пор, пока он не достанет до дна. На веревке делают отметку и после вынимания груза измеряют длину до отметки. Использовать сваи нужно на 0,5 м длиннее, чем это необходимо по расчетам.

При строительстве в сейсмических зонах углубление должно доходить до 4,5 м.

Расчет массы дома

Точную массу дома определить не удастся, т.к. здесь имеет значение и вес всей мебели. Однако, показатель можно максимально приблизить к истинному. Для этого следует учитывать вес следующих элементов:

• все строительные материалы, которые используются для возведения дома:
• мебель, бытовая техника;
• сантехника (ванна, унитаз, бассейн с водой);
• массу людей, которые будут находиться в помещении;
• пласт снега, который будет лежать зимой на крыше (примерные данные можно взять из специализированной карты по регионам).

Расчеты. Длина, диаметр, количество свай

Чтобы рассчитать количество необходимых труб, нужно учитывать несколько характеристик:

• проект застройки;
• размеры дома;
• материал для строительства.

Материал, из которого состоит здание	Расстояние, которое должно соблюдаться между опорами
Дерево, каркасная технология	2,5-3 м
Газоблоки, пеноблоки, некоторые другие материалы, которые позволяют использовать свайный фундамент	1,5-2 м

Если в регионе строительства отмечаются сильные ветра, опоры следует располагать с меньшим шагом (не 3 м, а 2,5 м).

Правила размещения свай. Разметка на местности

В первую очередь расположение наносят на бумагу. Делают это согласно проектным документам:

Площадь основания дома делят на прямоугольники.
Опоры обязательно должны присутствовать на каждом углу и в середине несущих стен.
Оставшееся расстояние между опорами делят на равные промежутки

При этом важно учитывать допустимый шаг с учетом особенностей строительства.
При наличии в доме камина или колонны, в этом месте также устанавливают опору.. После создания проекта свайного фундамента, следует переходить к разметке на местности

В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту

После создания проекта свайного фундамента, следует переходить к разметке на местности. В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту.

Монтаж свай своими руками

Установка свай на небольшом участке может проводиться без применения спецтехники. Бригада в несколько человек сможет справиться с этой задачей в течение нескольких дней. Из инструментов потребуется винтовая конструкция, состоящая из трубы (диаметр ее должен превышать диаметр самой опоры).

Инструменты. Оборудование для монтажа

Для установки опор вручную потребуются следующие инструменты:

• рычаги (трубы толстостенные, длиной 250 см и диаметром 5 см);
• кувалда, молоток, кондуктор, лопата, лом;
• строительный уровень и рулетка;
• арматурные прутки (можно заменить деревянными кольями);
• маркер или мел для нанесения меток;
• болгарка.

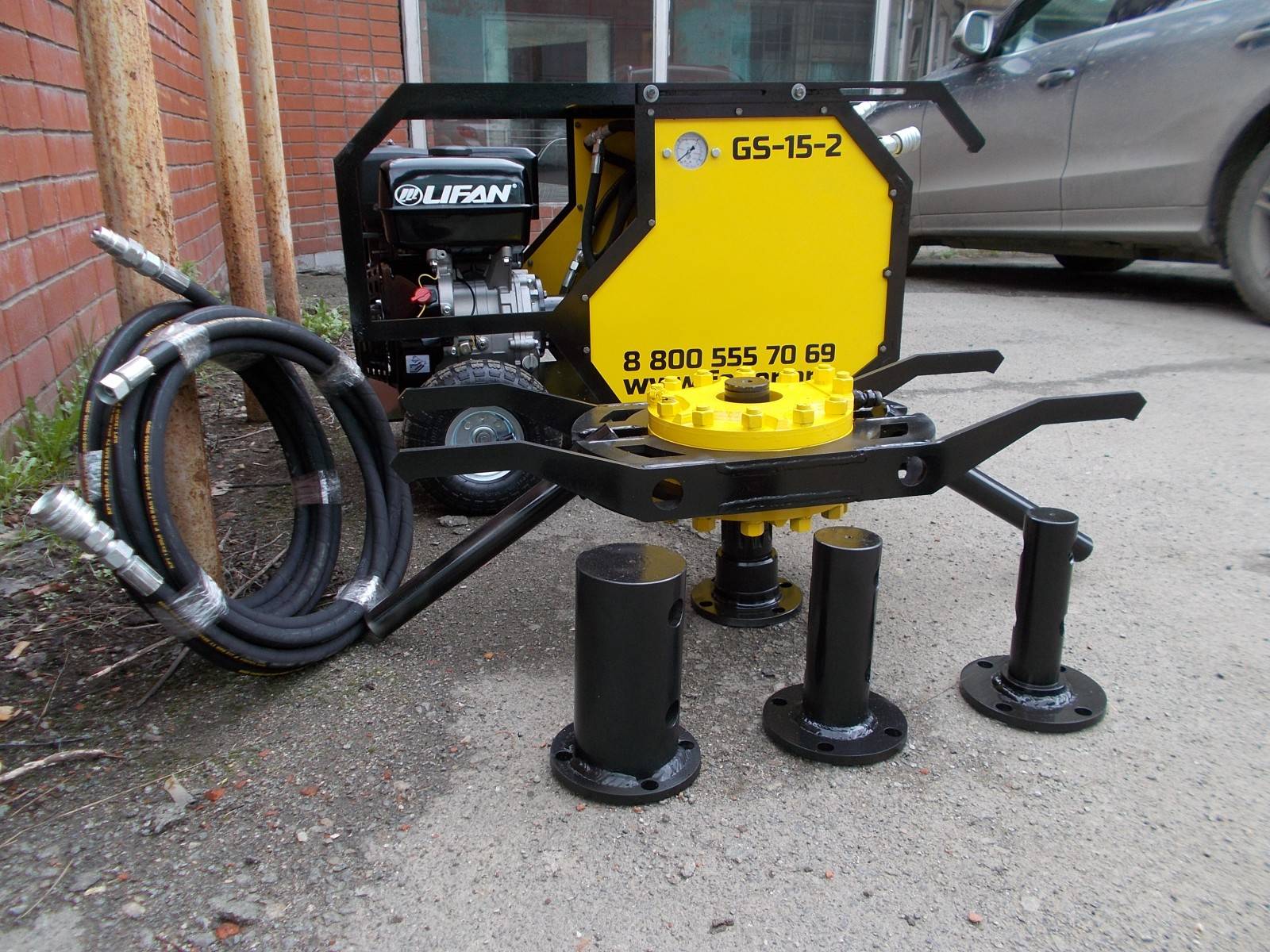

Ручной труд можно заменить на использование оборудования для закручивания свай:

1. Гидровращатель. Данный прибор необходим для установки опор, диаметром от 80 мм и более.
2. Конструкция, позволяющая закрутить сваи дрелью и редуктором гайковертом (некоторые прибегают к закручиванию свай мясорубкой).

Технология монтажа

В первую очередь устанавливают угловые опоры. Для этого делают небольшой приямок (глубина должна составлять 50-70 см). В это отверстие устанавливают опору и начинают вкручивать ее. Облегчить задачу может приспособление для завинчивания свай. Для его изготовления в техническое отверстие опоры продевают лом. После этого с двух сторон надевают трубы подходящего диаметра.

Как закрутить винтовые сваи с помощью мотобура. Виды применяемых мотобуров

При монтаже свай своими руками (в случае большого диаметра трубы) быстрее и проще осуществлять работу с помощью мотобура. Существует несколько разновидностей этих инструментов. Разница заключается в типе двигателя и мощности устройства:

1. Механизированные, с мощностью двигателя до 3,5 л/с. Их вес достигает 11 кг, поэтому работать с ним может 1 человек. Недостаток состоит в том, что применять такие приборы рекомендуется только для бурения грунта 1 и 2 категории.
2. Механические, в которых двигатель имеет мощность 3,5-7 л/с. Их вес составляет около 30 кг, поэтому требуется присутствие нескольких человек. Такие мотобуры также используют для 1 и 2 категории грунтов.
3. Двухблочные. Такой бур для свай состоит из буровой части и двигателя. Они более мощные, поэтому подходят для грунта 3 категории. Кроме того, благодаря удобной конструкции управлять таким буром можно в одиночку.

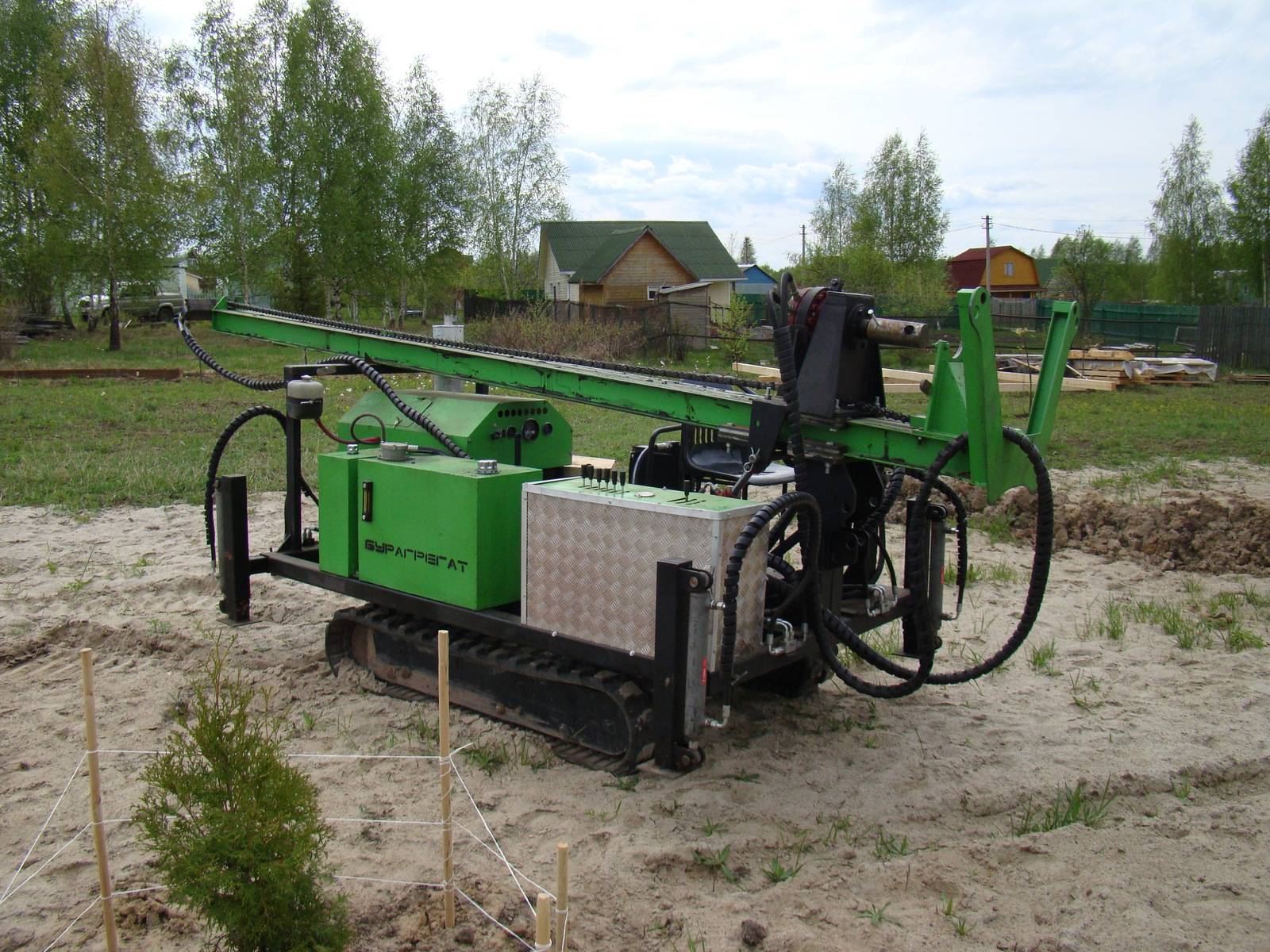

Машина для закручивания винтовых свай Айрон-219

Для монтажа опор для фундаментов часто используют специализированные установки для закручивания свай, в числе которых Айрон 219. Основная задача этого приспособления сводится к закручиванию свай.
