Вентиляционный выход трубы на крышу обеспечит хорошую тягу

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

  • Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
  • Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.

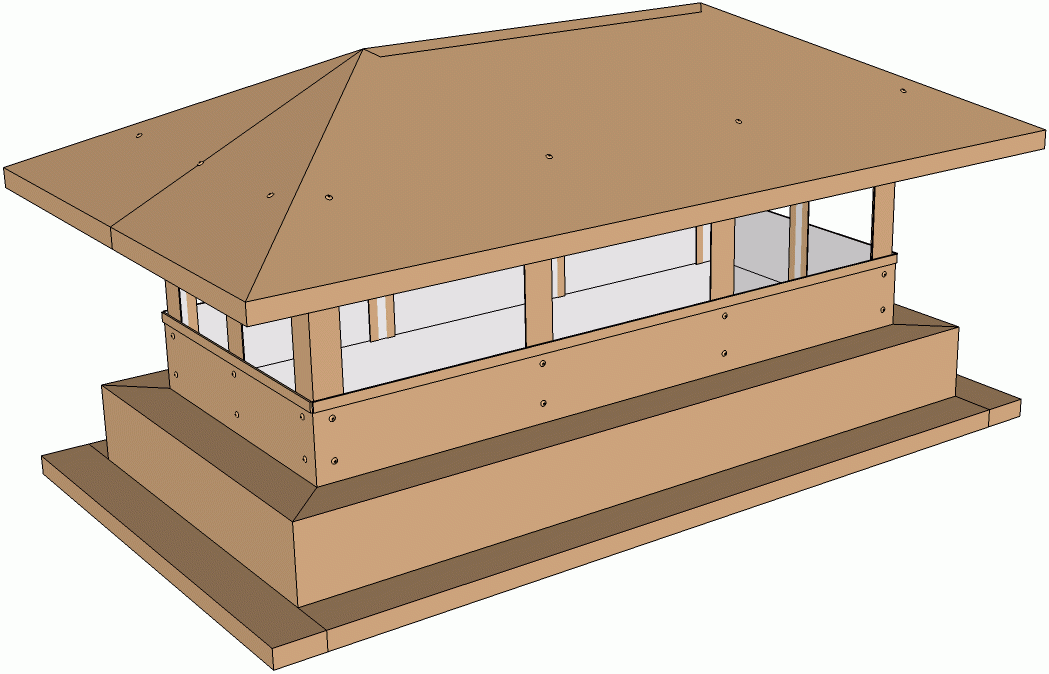

Короб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

  • Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
  • Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
  • Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие

Так как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.

По этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

Общие требования к вентиляционным трубам

Воздуховоды в системе вентиляции занимают значительную часть. Через эти коммуникации организуется вывод использованного воздуха наружу или, напротив, подача его в помещения.

В большом многокомнатном коттедже рекомендуется устанавливать вентиляционные выходы на кухне, в ванной, туалете, подвале, котельной – во всех местах с высоким уровнем влажности и риском попадания в воздух газа или продуктов сгорания

Вентиляционную систему устанавливают на года, поэтому к трубам и другим элементам предъявляют особые требования, а процесс монтажа подчиняется правилам.

Несколько важных моментов, касающихся воздуховодов, рассмотрим в фотогалерее:

Для самостоятельного изготовления обычно используют листы тонкой оцинкованной стали, которую легко обрабатывать подручными инструментами. Она подходит для монтажа на крыше по своим характеристикам, при этом создание трубы, переходника и «грибка» обходится недорого.

Изготовление и установка своими руками

Монтаж грибков на вентиляционных каналах не представляет собой особой сложности для людей, имеющих навыки обращения с бытовыми инструментами.

Следует обратить внимание на два аспекта — тщательное проектирование и соблюдение мер безопасности при работе на высоте. Срок службы сооружения и качество его работы во многом зависит от материалов, выбранных для строительства

Выбор материала

При подготовке к строительству следует основываться на таких критериях:

  1. Для трубы лучше выбрать полимерный пластик или нержавеющую сталь.
  2. Колпаки стоит делать из пластика, который меняет конфигурацию под воздействием высокой температуры.
  3. Для крепежа следуют выбирать метизы из алюминия или нержавеющей стали. Эти металлы не подвержены коррозии.

Чертеж и схемы

В зависимости от протяженности вентканалов составляется несколько схем и один общий чертеж в масштабе. Делаются они на обычной бумаге или на компьютере.

Проект должен содержать такую информацию:

  • отдельные и общие воздуховоды;
  • все слои кровли;
  • опорная платформа;
  • присоединительные фланцы;
  • вытяжная труба;
  • клапан;
  • вентилятор;
  • опорное кольцо (плита);
  • стакан для сбора конденсата.

На основе проекта определяется потребность в строительных материалах и инструментах.

Вентиляционные выходы – вентиляция кровли

Одной из важнейших задач при строительстве жилого дома является вентиляция кровли и подкровельного пространства. Правильно организованный вентиляционный выход – узел прохода вентиляции через кровлю позволит дому прослужить намного дольше без дополнительных финансовых вложений на ремонт. При этом в доме будет намного комфортнее жить и легче дышать.

Производители и цены

Узел прохода вентиляции между помещениями и кровлей. Вент-выходы Vilpe Vent производятся финской компанией SK Tuote. Запатентованные проходные элементы Вилпе имеют современный дизайн, разнообразие цветов и конструкций.

Вентиляция WIRPLAST не только не уступает по техническим характеристикам своим аналогам, но и превосходит их по эстетическому виду, что особенно важно для невысоких коттеджей и дачных домов. Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени. Широкий выбор моделей и цветов помогут придать зданию привлекательный вид

Широкий выбор моделей и цветов помогут придать зданию привлекательный вид

Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени. Широкий выбор моделей и цветов помогут придать зданию привлекательный вид.

Аэраторы Shingle Vent II. За счет уникальной конструкции коньковой вентиляции Shingle Vent II (создается область пониженного давления – эффект Бернулли) тяга воздушного потока вдоль всей площади скатов от карнизной части здания к конькам/ребрам увеличивается в разы.

Кровельный аэратор Технониколь – это универсальный коньковый аэроэлемент, имеющий специальный фильтр для защиты от попадание мусора. Используется на коньке кровли из гибкой черепицы.

Система вентиляции кровли

Неотъемлемой частью современной кровельной системы является вентиляционный выход (вентвыход), который помогает избежать накопление в подкровельном пространстве влаги и пыли. Также такая система вентиляции позволяет организовать во внутренних жилых помещения эффективную вентиляцию, здоровый микроклимат и комфортные условия для проживания. Решать эти вопросы необходимо еще на этапе проектирования здания.

Кроме того, грамотно установленные вентиляционные выходы на крышу позволяют существенно экономить на отоплении и кондиционировании, а также помогают продлить срок эксплуатации кровли.

Плюсы применения вентиляционных выходов

  • обеспечивает циркуляцию воздуха в подкровельном пространстве;
  • продлевает срок службы покрытия крыши;
  • препятствует образованию влаги под кровельными материалами;
  • препятствует появлению грибка и плесени;
  • препятствует появлению конденсата в утеплителе;
  • препятствует процессу обледенения крыши;
  • обеспечивает поступление свежего воздуха во внутридомовые помещения;
  • устраняет пыль, неприятные запахи, лишнее тепло в помещениях;
  • регулирует влажность в подвальных помещениях.

Кровельные вентиляционные выходы и другие аксессуары

Грамотно подобранные кровельные выходы для вентиляции — гарантия правильного технического монтажа и долговечности кровли. Также аксессуары для кровли, при правильном использовании, являются незаменимым средством для дизайнерских идей и воплотить в жизнь ваши самые смелые архитектурные замыслы.

Кровельные вентиляционные выходы – необходимый элемент современных малоэтажных загородных домов и строений. Они позволяет избежать протечек и накопления влаги в подкровельном пространстве, организовать эффективную вентиляцию внутренних помещений, создать здоровый микроклимат, а также заметно сократить ваши расходы на отопление и кондиционирование.

Разделка трубы на металлочерепице

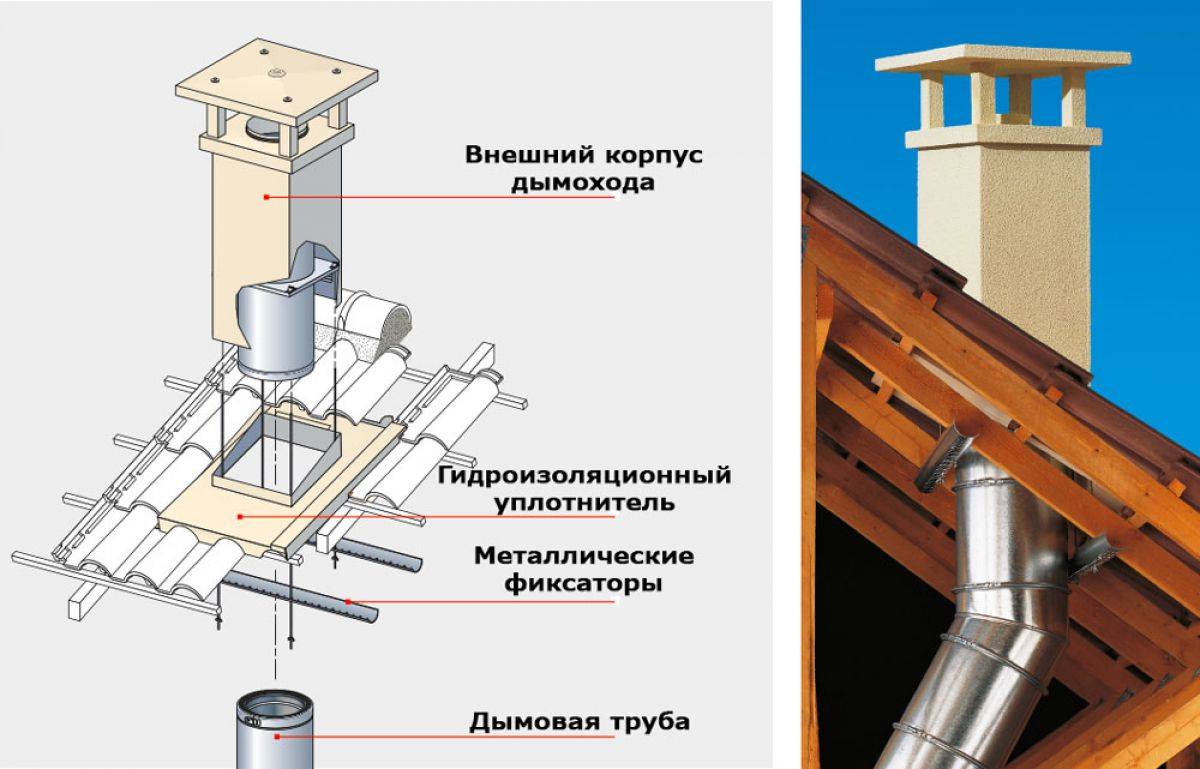

Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

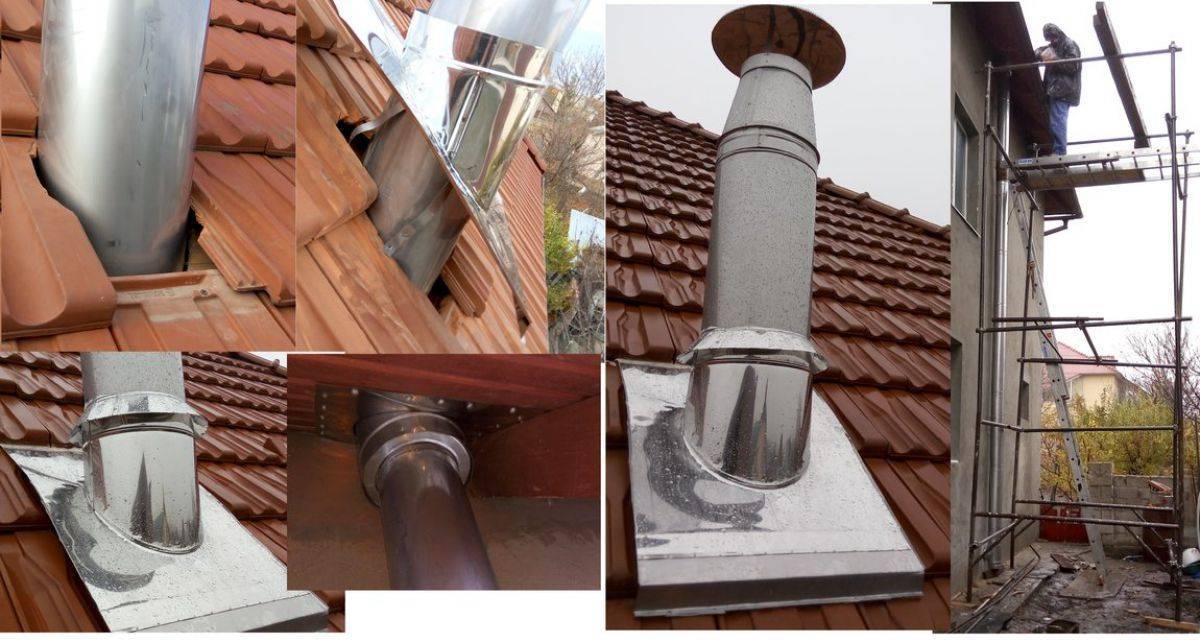

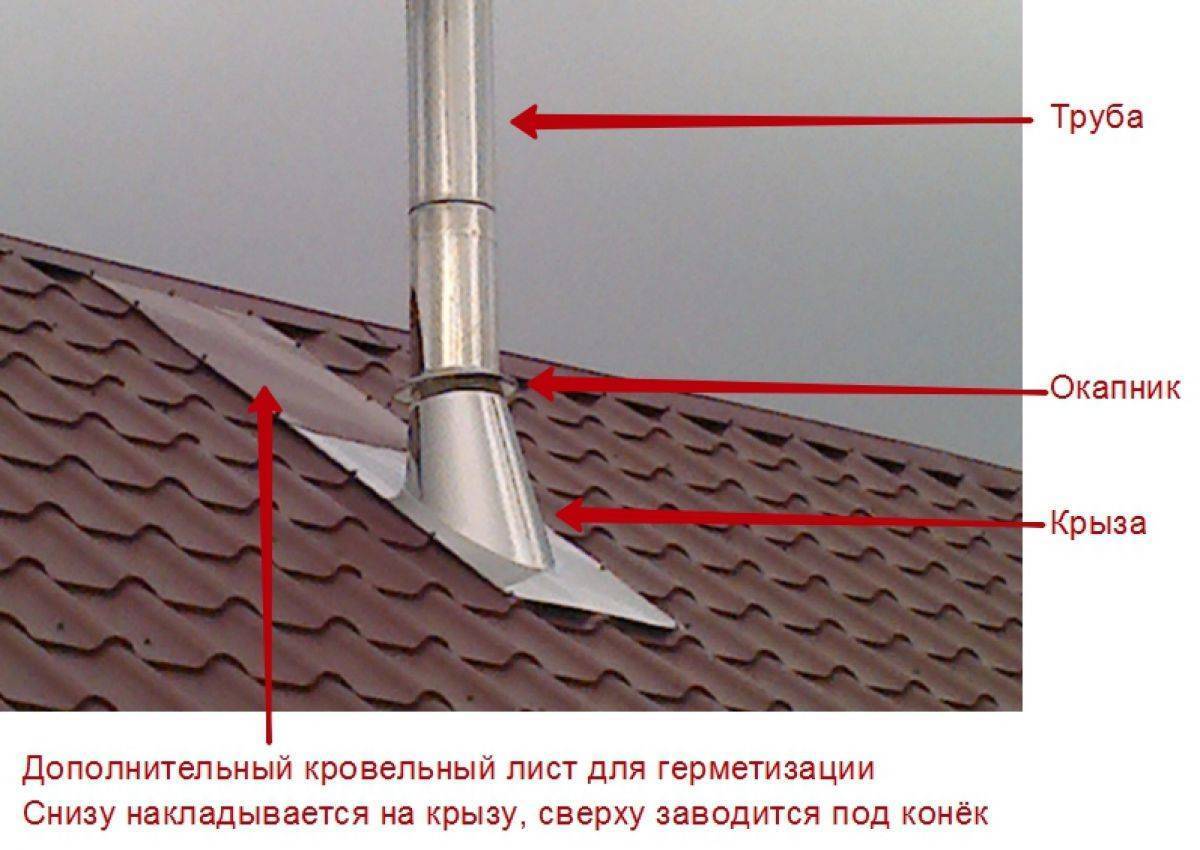

Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

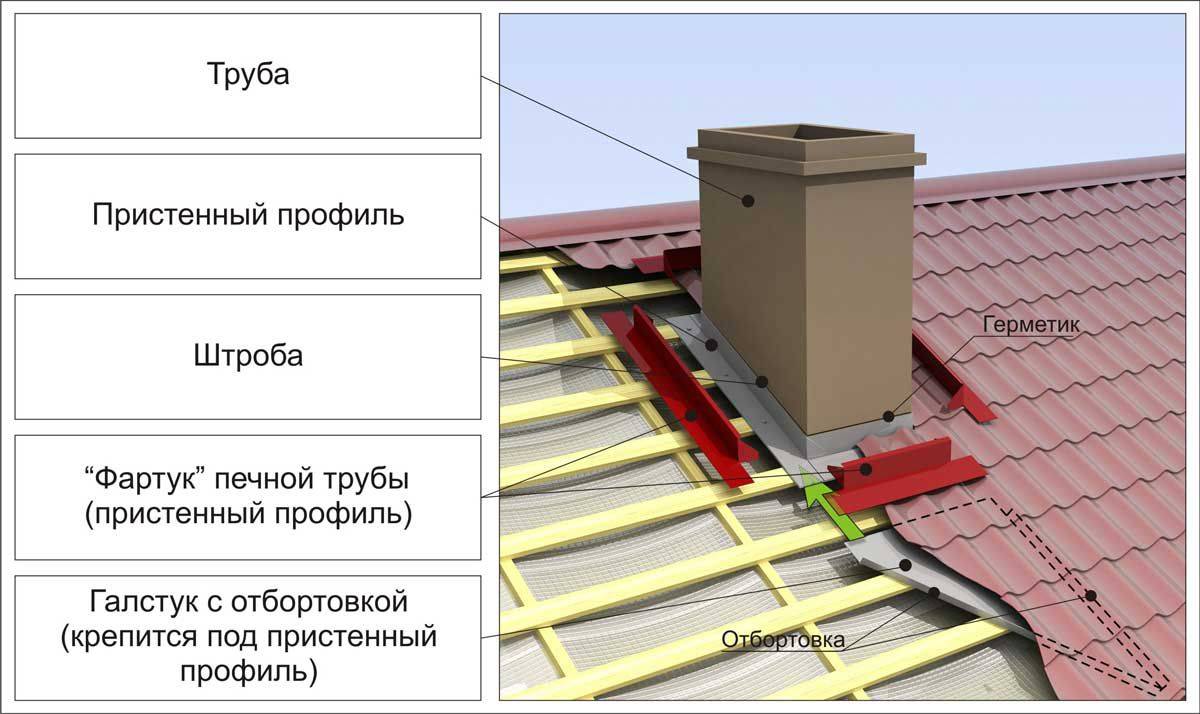

Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

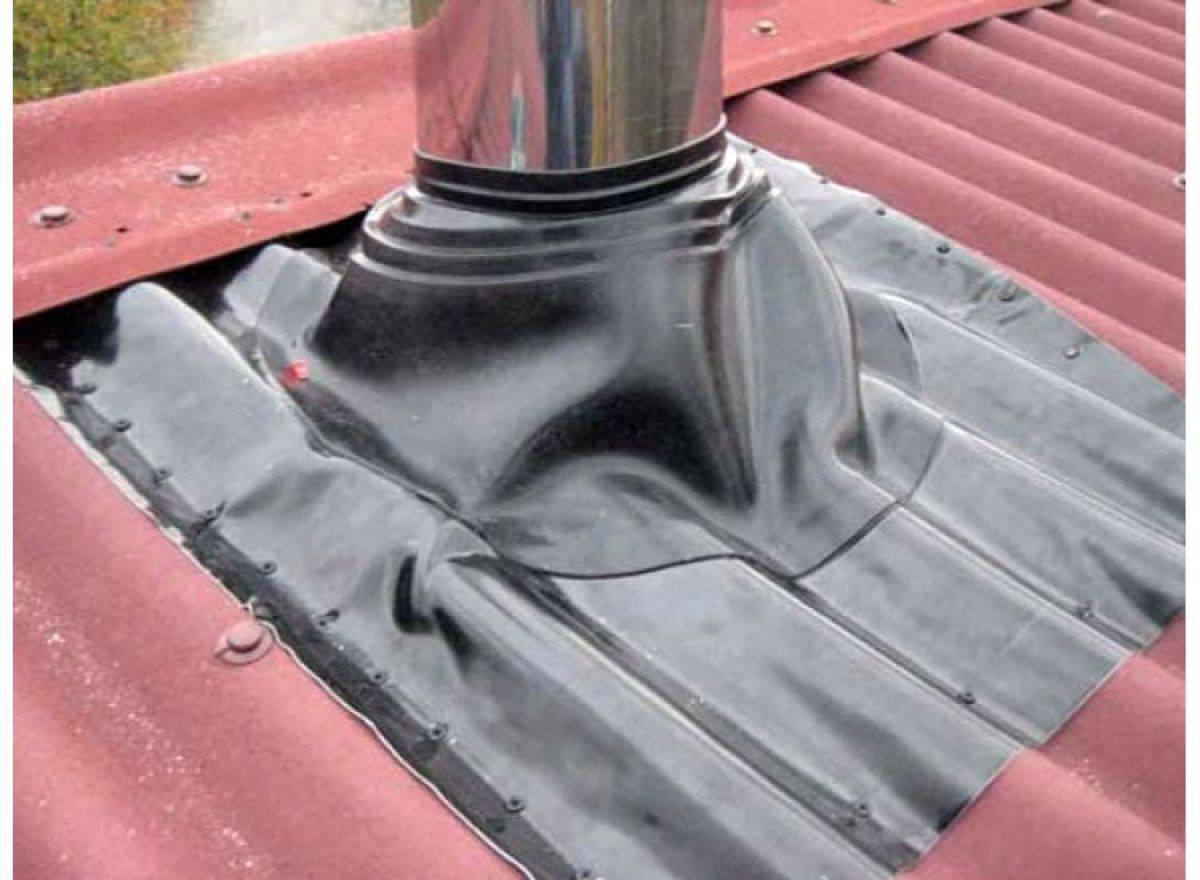

Особенности примыкания к коаксильной круглой трубе:

  • Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
  • При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.

Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

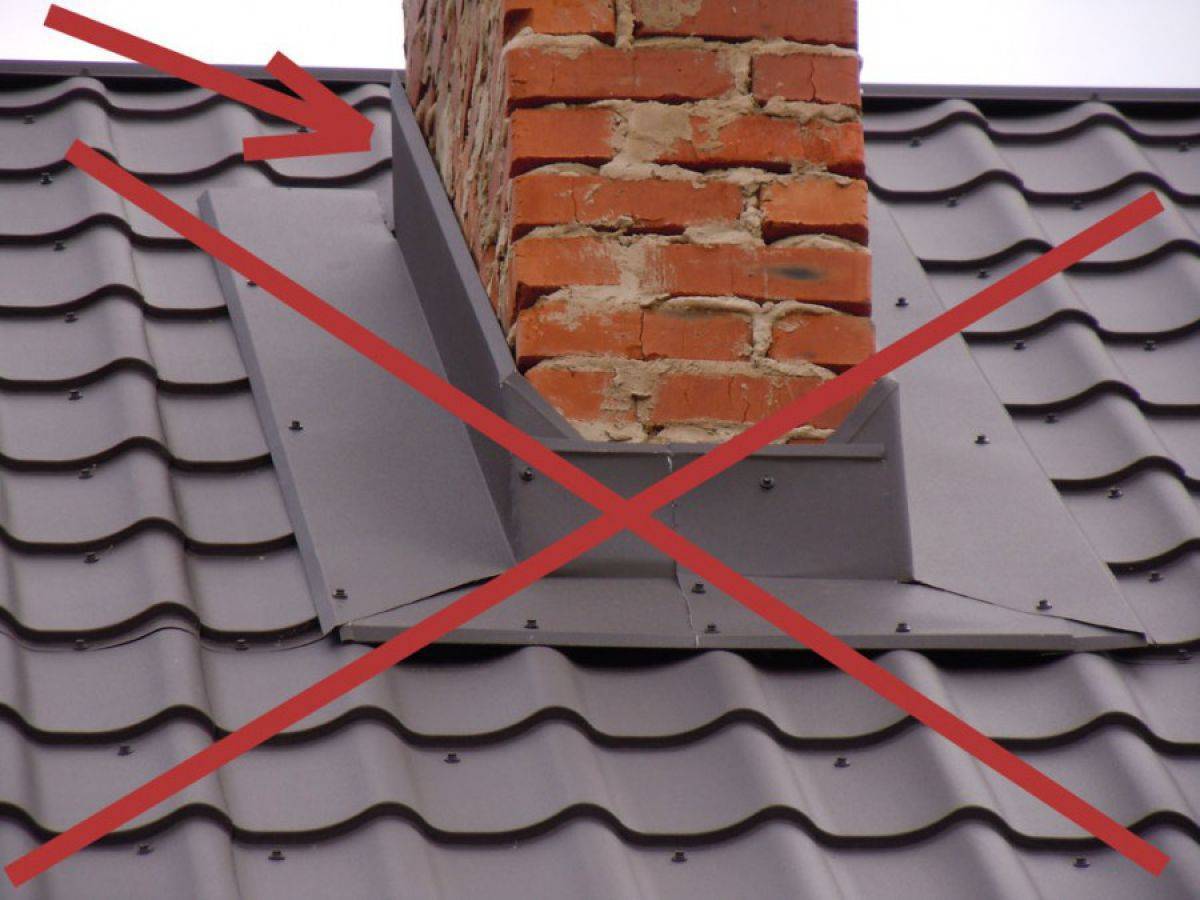

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.


Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши.

Типовой узел перехода может быть выполнен в следующих вариациях:

  • с кольцом для конденсата или без него;
  • с утепленным или обычным клапаном или без клапана;
  • с ручным или механическим управлением для клапана;
  • с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.


Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей.

Их обычно маркируют следующим образом:

  • буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
  • индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
  • обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан

Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку.

Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию.

Для этого следует:

  • очистить поверхности трубы и кровли от загрязнений;
  • заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
  • заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

С правилами монтажа непосредственно системы вентиляции ознакомит рекомендуемая нами статья, в которой детально разобраны нюансы проектирования и организации.

Вентиляция кровли из гибкой черепицы

А для чего, собственно, нужна вентиляция?

Если ее не будет, то:

1.Пребывание жарким летом в мансардном помещении станет невозможным из-за чрезмерно высокой температуры;

2.Утеплитель не сможет полноценно выполнять свои функции, так как в нем накопится избыток влаги;

3.Подкровельные конструкции поразит грибок и плесень;

4.Зимой кровля покроется льдом, появятся сосульки;

5.Образуется конденсат в большом количестве и начнет проникать через потолок;

6.Покрытие может вздуться, благодаря чрезмерному нагреванию при отсутствии вентиляции.

Чтобы подкровельное пространство вентилировалось правильно

Необходимо выполнить требования:

-воздушная прослойка создается между двумя слоями кровли: утеплителем и основанием, путем установки между ними бруса толщиной минимум 5 см;

-дополнительно нужно оставлять отверстия для воздуха по низу ската, обеспечивающие приток свежего воздуха. Чтобы здесь не селились птицы, предусмотреть установку софитов или решеток.

-устраивать отверстия для вытяжки воздуха в виде вентилируемых коньков или аэраторов;

-чтобы потоку воздуха в его передвижении ничего не препятствовало, в обрешетке должны быть разрывы. Таким образом исключается застой воздуха;

-сечение бруса, то есть высоту воздушной прослойки предварительно необходимо просчитать, связав ее с углом наклона и длиной ската.

Пример: для крыши, имеющей скат 10 градусов и длину 5 м достаточно 50 мм воздушного зазора, а для крыши с параметрами: длина 25 м погонных, угол 10 градусов требуется зазор в 100 мм.

Вентиляция может быть одно и двухконтурной. Наглядно отображает устройство вентиляции гибкой кровли фото. Это двухконтурный вариант:

Утепляющий слой:

1.Пленка диффузионная;

2.Защита от ветра;

3.Зазор для вентиляции 1-й;

4.Зазор для вентиляции 2-й;

5.Покрытие.

Вентилировать кровлю можно и принудительно

Чтобы вентиляция гибкой кровли, была более эффективной, используют аэраторы. За счет разности давлений внутри и снаружи, возникают потоки воздуха. В трубе аэратора создается пониженное давление, благодаря чему появляется тяга.

Они могут быть разной высоты, отличаются и диаметром, а от этих параметров зависит и их количество на крыше. В частности:

-при монтаже важно не превысить минимальное расстояние между ними — 12 м;

-выбирать для установки самые высокие точки, расположенные равномерно;

-на новой крыше лучшее место — стык на утеплителе. Опираться должен на последний слой;

-если выполняется ремонт мягкой кровли, то ищите наибольшее вздутие, Там и устанавливайте аэратор;

-отверстие под флюгарку выполняется большим диаметром, чем она сама сантиметров на 1 на 2.;

-крепят аэратор дюбелями, анкерными болтами;

-выполняется герметизация путем наклеивания гидроизоляционных материалов.

Установка аэратора при ремонте

Даже если была установлена самая качественная кровля из гибкой черепицы цена, на которую, самая высокая, но при этом монтажные работы выполнены неверно, влага под ней будет накапливать.  Тогда выхода будет 2:

-менять всю конструкцию;

-установить аэратор.

Порядок установки следующий:

-в нужном месте выполняется отверстие, проходящее через стяжку и кровельный ковер до начала утеплительного слоя. Это место для вентиляционного патрубка;

-убирается в этом месте намокший утеплитель и размещается сухой;

-для обеспечения сцепления аэратора и крыши, наносится мастика на его основание;

-аэраторная юбка крепится к стяжке саморезами;

-низ патрубка дополнительно изолируют.

Аэратор коньковый

Кровля гибкая;

1.Прокладка;

2.Основание;

3.Обрешетка;

4.1-й брус;

5.Гидроизоляция;

6.Стропа;

7.Утепление;

8.2-й брус;

9.Пароизолирующий слой;

10.Деревянная доска;

11.Слой подшивки;

12.Черепица;

13.Кровельный вентилятор.

Чтобы избежать работы по ремонту гибкой кровли, нужно правильно выполнить все этапы ее монтажа, в частности — мягкой черепицы.

Крепление мягкой черепицы. Как сделать правильно?

-Во-первых: снование для крепления должно быть твердым и ровным;

-во-вторых: листы прибиваются гвоздями;

-резино-битумная масса сама приклеивается, в результате нагрева под солнцем.

Важно: длины гвоздя должно быть достаточно, чтобы он прошел через обрешетку полностью, а кончик выглядывал. Иначе, если доска высохнет или переувлажнится, то гвоздь выйдет из нее, гибкая черепица при подымется и шов откроется

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

  • Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
  • Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
  • Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

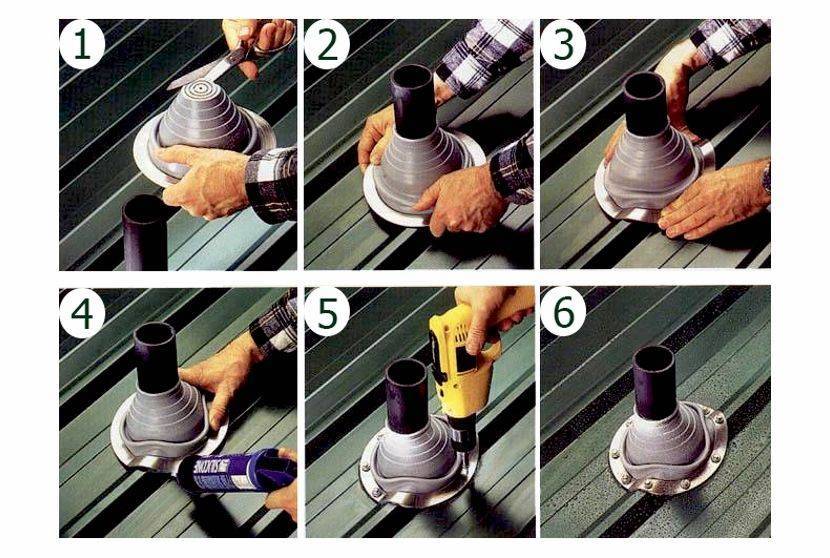

Рисунок 12. Последовательность монтажа эластичного узла прохода

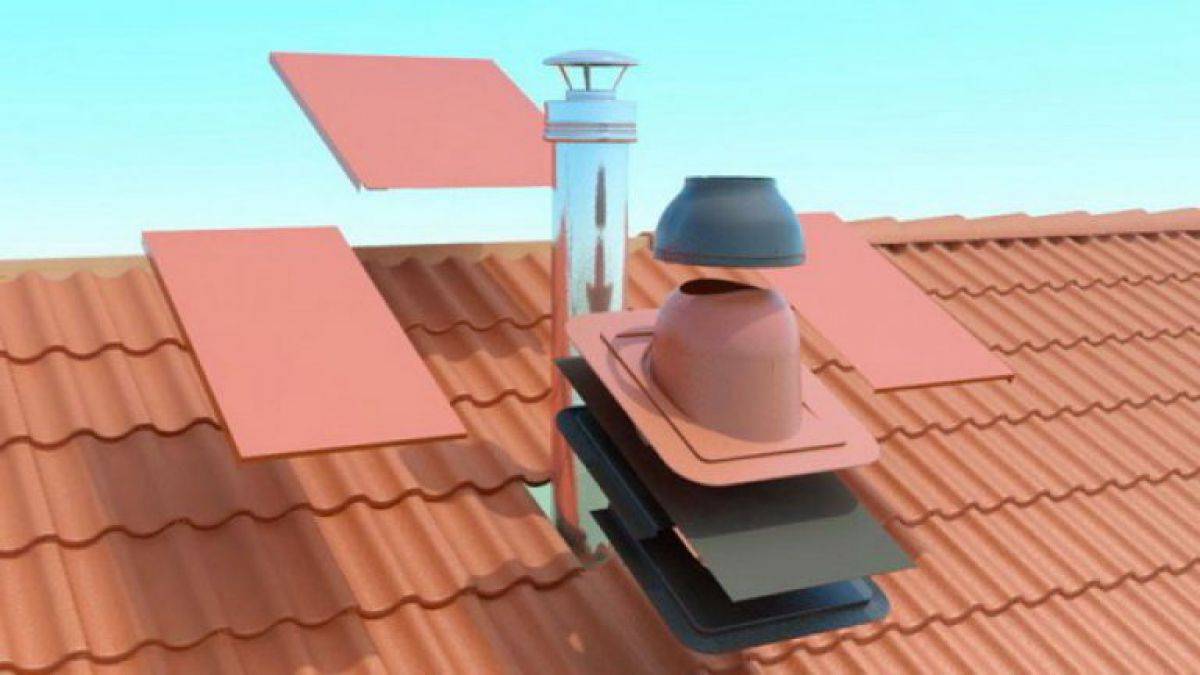

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

  • Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
  • Место установки УП тщательно промазывается мастикой.
  • Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Что это такое и для чего он нужен

Благодаря грибкам, установленных на кровле зданий, осуществляется удаление из комнат углекислого газа, нежелательных запахов и излишней влаги.

Нормальное проветривание необходимо для поддержания в доме здорового и комфортного микроклимата. Выводя отработанный воздух, грибки защищают воздуховоды от попадания в них дождя, снега, мусора, насекомых и мелких животных. При этом, современные конструкции предотвращают образование обратной тяги при сильном ветре.

Как устроен грибок

Это сооружение устанавливается на крышу здания в соответствии со строительными нормами и правилами.

Состоят грибки для вентиляции из таких частей:

  • колпак;
  • труба для отвода газов;
  • проходной узел;
  • гофрированной трубы для соединения с горизонтальными участками воздуховода;
  • аэратор;
  • изоляционный слой;
  • вентилятор для удаления воздуха при снижении тяги;
  • дефлектор;
  • крепеж.

Грибки являются обязательным элементом конструкции строений, где находятся люди или хранятся материалы, восприимчивые к сырости.

Принцип работы

В основе строительства вентиляционной системы лежит свойство теплого и легкого газа подниматься вверх, а холодного — опускаться вниз. Чем больше расстояние между объектом, производящим загрязненный воздух и верхним срезом воздуховода, тем сильнее тяга и эффективнее очистка помещений.

Для предотвращения образования льда вытяжную трубу и зонтик утепляют различными способами.

Виды форма и конструкции

По своему предназначению грибки подразделяются на обычные и термостойкие. Обычные используются для вытяжки воздуха из санузлов, кухонь и погребов. Устойчивые к нагреванию устройства ставят на трубах, отводящих продукты горения от котлов и печей. Размеры воздуховодов и колпаков напрямую зависят от объема отводимых газов. Их диаметр варьируется в пределах 100-300 мм.

Самые простые и недорогие конструкции представляют собой трубу, сверху которой закреплен зонт, изготовленный из листового металла. Современные изделия более практичны и эстетичны. Они изначально приспособлены для крепления на наклонной и плоской кровле, имеют стакан для сбора конденсата, слой утеплителя, предотвращающий образование льда.

Преимущества и недостатки

Установка грибков на вентиляционной системе позволяет выводить воздух эффективно, независимо от площади скатов и погодных условий.

Преимущества этих конструкций следующие:

  • использование современных легких и прочных материалов;
  • предотвращение попадания в воздуховод посторонних предметов и жидкостей;
  • изоляция магистрали от обратной тяги и печного дыма.

Что касается недостатков, то модули, изготовленные в заводских условиях, стоят дорого. Это сказывается на смете строительства, когда нужно установить несколько грибков.

Срок службы и примерная цена

Если не брать в расчет экстремальные ситуации, связанные с механическим воздействием на грибок (ураган, падающие ветки), то эти изделия имеют длительный срок эксплуатации.

Он зависит от нескольких факторов:

  • устойчивость к коррозии;
  • прочность;
  • наличие стакана для влаги;
  • качество установки;
  • состояние теплоизоляции.

Наиболее простая конструкция из асбестоцементной трубы и жестяного зонтика прослужит не менее 15 лет. Современные изделия из полимерного пластика с УФ защитой будут выполнять свои задачи на протяжении 50 лет и более.

Особенности регулировки тяги в газовых котлах

Регулировка тяги в твердотопливных котлах обычно осуществляется за счет заслонок и других подобных приспособлений. Они увеличивают или уменьшают приток воздуха, а также позволяют изменить диаметр прохода дымохода. С газовыми котлами дело обстоит сложнее. Слабая тяга может стать причиной затухания огня, а это может привести к аварийной ситуации. Чтобы этого не допустить устройство оснащается разными датчиками и приборами, которые работают в автоматическом режиме.

Ключевая роль отводится датчику тяги. Он позволяет регулировать разряжение в топке и обеспечивать безопасную эксплуатацию котла. Основное назначение этого датчика – подача сигнала при недостаточной тяге. Он позволяет предупредить затухание огня и проникновение угарного дыма внутрь помещения.

В зависимости от типа котла принцип работы датчика может быть основан на изменении температур или давления. Главная его особенность в том, что при изменении установленных параметров давления или температуры происходит размыкание цепи, в результате чего закрывается клапан подачи топлива.

Если вы хотите обеспечить эффективную работу дымохода и улучшить тягу кирпичного дымохода, проведите гильзование ФруанФлексом. Поскольку полимерный чулок обеспечивает идеально гладкую поверхность, тяга повышается на 30%. Подробнее об особенностях материала и стоимости монтажа вы можете узнать у наших специалистов.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
