Этапы монтажа ливневой системы водоотведения частного дома

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

РазновидностьХарактеристика
ПолуэллиптическийХорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
ПолукруглыйОн устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

  1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
  2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
  3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Альтернативные варианты «ливневки» своими руками

Стремление сэкономить особенно ярко выражается при обустройстве дачного участка. В ход идут все подручные средства, тем более что в большинстве случаев, за них вообще не нужно платить. Конечно, использование таких материалов не увеличивает качество строительных объектов. Однако существенно снижает их стоимость.

Для устройства ливневой канализации также можно использовать различные подручные материалы. Чаще всего это:

  • пластиковые бутылки;
  • изношенные автомобильные покрышки;
  • различные остатки стройматериалов;
  • пенопласт и т.д.

Несмотря на то, что все эти материалы трудно назвать подходящими, при правильной укладке и соблюдении всех необходимых требований, из них можно смонтировать вполне работоспособную «ливневку». Рассмотрим такую систему на примере пластиковых бутылок.

Ливневая канализация из ПЭТ своими руками

Основной причиной использования подручных средств, как уже говорилось выше, является относительно высокая стоимость комплектующих для дренажных систем. Кроме того, пластиковые бутылки в процессе производства проходят специальную обработку, что позволяет использовать их в качестве подземного дренажного трубопровода 50лет и более. Рассмотрим подробнее методику монтажа ливневой канализации из ПЭТ.

Сразу оговоримся:

Использование пластиковых бутылок возможно только при устройстве внутренней (подземной) канализационной системы. Это связано с тем, что под воздействием ультрафиолета полиэтилен не только интенсивно разрушается, но и выделяет в атмосферу токсичные соединения.

Существует два варианта укладки:

  • сетка;
  • естественный отвод.

Каждый из этих вариантов достаточно эффективен и заслуживает отдельного рассмотрения.

Укладка «сеткой»

Этот вариант предусматривает удаление дна у одной из бутылок и установка в полученное отверстие следующей, горловиной вперед. Такое соединение достаточно герметично и вполне надежно.

Последовательность монтажных работ выглядит следующим образом:

  1. Согласно разметке, на территории участка выкапываются траншеи глубиной порядка 50 см. Эта цифра не является обязательной, поскольку на различных участках могут существенно различаться особенности грунта и глубина залегания водоносного слоя.
  2. На дно рва укладывается песчаная подушка высотой 20-25 см и тщательно утрамбовывается.
  3. На полученную таким образом постель укладываются полученные ранее трубы. Сверху импровизированный трубопровод необходимо утеплить каким-либо влагостойким теплоизолятором (в крайнем случае подойдут опилки), после чего засыпать траншею грунтом до самой поверхности. Это делается для того, чтобы исключить возможность промерзания дренажной магистрали в холодное время года.
  4. В конце трубопровода оборудуется накопительный или тампонажный колодец. Если собранную воду не планируется использовать для орошения участка или в других целях, она может отводиться в расположенный в непосредственной близости овраг или водоем.

Метод естественного отвода

Прототипом конструкции дождевой канализации устроенной по принципу свободного отвода стала речная система: в роли русла выступает главная отводящая магистраль, которая имеет свои «притоки». Этот вариант особенно эффективен на больших территориях и в заболоченной местности.

Последовательность укладки выглядит следующим образом:

  1. В направлении самого низкого участка выкапывается главная траншея и ее «притоки» с соблюдением необходимого уклона. Главная траншея должна быть немного глубже остальных.
  2. На дно вырытых траншей укладывается песчаная или щебневая подушка, после чего на нее укладываются бутылки с плотно закрученными пробками.
  3. Последним этапом является теплоизоляция бутылок и засыпка траншей грунтом.

К достоинствам такой канализации можно отнести:

  • минимальную стоимость;
  • возможность самостоятельного проведения монтажных работ;
  • простоту и длительный срок эксплуатации конструкции;
  • в такой системе маловероятно развитие бактерий и возникновение неприятных запахов.

Что касается недостатков таких систем, сложно сказать что-либо определенное. Пластиковые бутылки могут прослужить 50 лет и более, что вполне сопоставимо с периодом эксплуатации фабричных труб. ПЭТ не гниют и не разрушаются под действием влаги, а земляной покров надежно защищает их от воздействия ультрафиолета.

Пескоулавливатели в системе ливневой канализации

Вместе с осадками в систему попадают частицы мусора небольшого диаметра, которые решетка не может задержать. Назначение пескоулавливателя для ливневой канализации состоит в осаждении песка и других твердых фракций на дно установки в специальную корзину. Изделие должно соответствовать показателям нагрузки на систему. Выпускаются пескоулавливатели, рассчитанные на все возможные классы нагрузки от минимального — A15 до максимального — F900. В зависимости от материала различают:

  • Пластиковый пескоуловитель – имеет легкий вес, прост в монтаже и очистке. Используется на участках с малой и средней нагрузкой, устойчив к низкой и высокой температуре и воздействию химических веществ. Пластиковая песколовка отличается низкой ценой и подходит для монтажа в частном строительстве.
  • Бетонный пескоулавливатель – прочная и долговечная конструкция, рассчитанная на высокую нагрузку автотрасс и промышленных зон. Накрывает чугунной или металлической решеткой. Фильтрующий элемент очищает сточные воды от взвесей на 80 %.
  • Полимербетонные пескоулавливатели — это универсальная конструкция, имеющая высокую прочность и долговечность. Она используется для тротуаров, коттеджей, спортивных площадок, складов и автомоек.

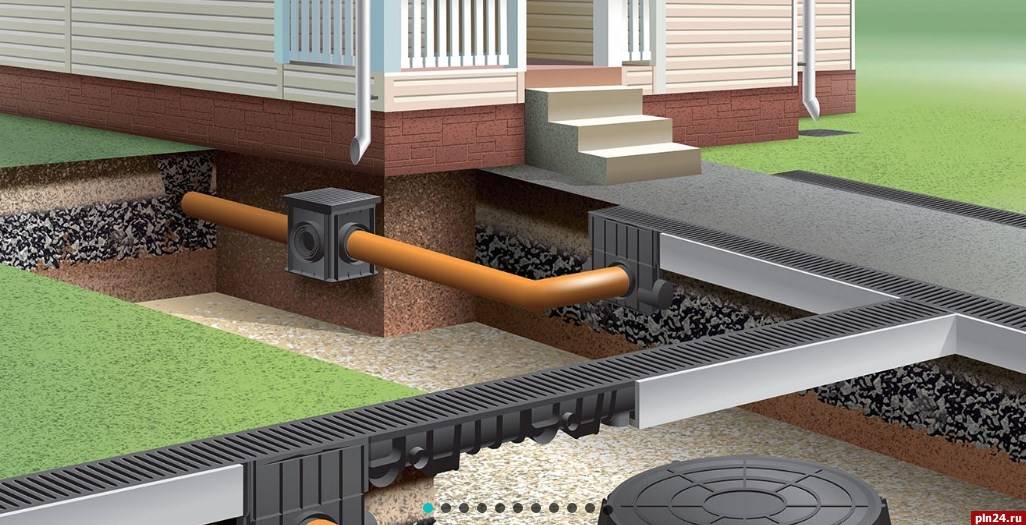

Схема ливневки с бетонным пескоулавливателем

Типы дренажа

Довольно часто в коттеджах и частных домах обустраивают сразу несколько вариантов водоотведения: канализационный, дренажный и ливневый. Как правило, они располагаются недалеко друг от друга вокруг участка и идут параллельно.

Довольно часто у собственников участка возникает естественное желание сэкономить и совместить ливневку с элементами других типов дренажа, к примеру, воспользоваться уже готовым колодцем. Однако, делать этого не стоит, поскольку во время сильного дождя жидкость поступает в колодец довольно быстро, средняя скорость потока составляет 10 кубов в час.

В этом случае колодец может переполниться, а если он совмещен с канализационным, то вода начнет поступать в трубы канализации. В этом случае она, конечно, не сможет подняться выше уровня грунта, однако и спустить вы тоже ничего не сможете, поскольку все будет стоять в сантехнике. Кроме того, после понижения уровня воды внутри системы останется крупный и мелкий мусор, который может существенно ухудшить эффективную работу всей стоковой системы, и ее придется регулярно чистить, согласитесь, не самое приятное занятие.

Гораздо хуже обстоит ситуация, если сбросы будут уходить в дренажный колодец. Если во время затяжного ливня влага поступает под большим напором в дренажную систему, то по мере заполнения труб она попросту вываливается под фундамент и начинает подмывать его. О последствиях говорить не стоит, есть и другие неприятности, к которым относится заиливание дренажного трубопровода.

Вывод можно сделать очень простой: ливневка в доме должна иметь собственный колодец, причем довольно вместительный. Впрочем, если неподалеку от участка имеется выход в пруд, озеро или речку – то обустройством колодца можно пренебречь.

Как делать

Перед тем, как начинать строительство канализации в частном доме, требуется провести расчет потребления и водоотведения. Для того чтобы все правильно рассчитать, необходимо воспользоваться специальными ГОСТами и СНиПами.

Пример расчета

В первую очередь, нужно выяснить, какова норма потребления воды в сутки. Считается, что для жителей сел, мегаполисов и небольших городов эти параметры разнятся. К примеру, для небольшого города нормой считается около 200 литров в сутки на одного взрослого человека, в то время, как на жителя мегаполиса приходится более 700. Соответственно, меняются требования к диаметру и уклоны трубопроводов.

Видео: Системы водоотвода для частного дома.

Диаметр труб подбирается из учета использования конкретных приемников. К примеру, унитаз необходим для отвода большого количества отходов, поэтому от него должна идти труба, диаметром не менее 100 мм. Умывальники, стиральные машинки, ванные, посудомойки нуждаются в меньшем диаметре – к ним подключают трубы до 50 мм.

Не менее важным параметром является уклон труб, которыми обеспечивается водоотведение в загородном частном доме. Он также рассчитывается индивидуально, для этого существует специальная формула:

Расчет уклона

Где V – это приблизительная скорость потока, H – граничное наполнение, D – полный диаметр. В результате должно получиться число, которое будет меньше определенного коэффициента для данного диаметра трубопровода. Сам коэффициент берется из справочников для сантехнических установок.

Устройство водоотведения в частном доме своими руками:

К каждому приемному отверстию подключается труба определенного диаметра. Канализация может проводиться как наружным путем, так и внутристеным. Для первого не требуется никаких особых усилий, но он не всегда эргономичен, поэтому в основном домашние мастера предпочитают размещать трубы в стенах. Для этого их поверхности штробят, а внутри канав прокладываются коммуникации;
Как говорилось выше, технические условия требуют, чтобы в каждый отвод врезалась запорная арматура. Для этого на трубах нарезается резьба (по металлу) или устанавливается муфта (при использовании пластиковых отводов);
Для получения замкнутой сети, все отводы соединяются между собой по специальной схеме

Очень важно предусмотреть, чтобы стоки не могли потечь в неправильном направлении. Для того чтобы этого не допустить нужно обязательно обращаться к специалистам
Обратите внимание, а – это водоснабжение, б – водоотведение;

После этого остается только провести наружную канализацию

Для чего необходимо выкопать траншеи и котлован для очистного сооружения
Их стенки укрепляются, в земле прокладываются трубы. Предварительно, при необходимости. Они утепляются текстильным волокном или кожухом (из глины, бетона);
К наружным отводам подключаются внешние. Все стыки обязательно герметизируются, проверяются на прочность. Схема может иметь любой вид, главное, чтобы она позволяла эффективно отводить стоки и предупреждала переполнение трубопроводов;
Последний этап – это установить очистное сооружение и подвести к нему дрены (в которые выводится водоотвод дождевой воды с крыши, дренажных установок) и канализационные трубы из дома.

Виды труб

Для отвода ливневых вод применяют самые разнообразные виды труб. В последние десятилетия к традиционным чугунным, стальным и бетонным добавились современные и очень разнообразные пластиковые.

Асбестоцементные

Асбоцементные трубы для ливневок применяют уже очень давно. Они не ржавеют, относительно долговечны, достаточно прочны, химически инертны. Но в последнее время из-за своих недостатков потеряли былую популярность. Недостатки: вес, хрупкость, стоимость, отсутствие готовых фитингов, сложность монтажа. Срок службы – 30 лет, что по нынешним меркам не очень много.

Металлические

То есть стальные трубы. Прочные, надежно соединяются сваркой. Оцинкованные прослужат лет 40, но стыки ржавеют, как и обычные «черные» трубы. «Черные», то есть без покрытия, трубы простоят лет 25. Тяжелые, сложно монтировать, перевозить. Зарастают солями магния и кальция и ржавеют.

Чугунные

Раструбные изделия довольно легко собираются в трубопровод. Очень тяжелые, прочные, надежные, могут простоять лет 50. Зарастают солями и ржавеют, но медленнее, чем стальные.

Пластиковые

Для подземных трубопроводов практически применяются поливинилхлоридные и из полиэтилена низкого давления. Изделия из полиэтилена высокого давления стоят дороже и не выпускаются больших диаметров, имеют недостаточную жесткость для укладки в землю. Полипропилен слишком хрупок и стоит подороже. Эти материалы применяются только для водоснабжения и отопления в помещении.

Пластик обладает достаточной прочностью и некоторой пластичностью, он не хрупкий. Пластик монтируется при помощи специальных муфт, можно применять традиционные раструбные канализационные элементы. Цена на пластик невелика. В сейсмоопасных районах, при опасности оползней, подвижек грунта прочность пластиковых трубопроводов может оказаться недостаточной.

Металлопластиковые

Максимальный наружный диаметр металлопластиковых изделий – 48 мм (внутренний – 40 мм). Основная особенность металлопластика – способность уменьшать температурное расширение трубы – остается не востребованной при подземной прокладке при стабильной прохладной температуре. Ливни горячими не бывают. Поэтому металлопластик для подземных трубопроводов не применяют.

Стеклопластиковые

Стеклопластик – композит, состоящий из полиэфирных или эпоксидных смол и волокна из стекла, базальта или углерода. Легкий, прочный, химически инертный материал, не подверженный коррозии.

По прочности сравним со сталью. Эти особенности делают его одним из самых перспективных материалов для ливневки. Недостаток: относительно большая цена.

Монтаж: традиционная сборка раструбных элементов, как у чугуна; сборка изделий с фланцами; муфтовое соединение; бугельное соединение (с помощью специальной фурнитуры и болтов).

ПВХ

Очень прочные, легкие, надежные и недорогие трубы. Небольшую сложность представляет монтаж – требуются специальные муфты и клей.

Гофрированные

Самый перспективный и прочный вид пластиковых труб. Бывают однослойные и двухслойные, имеется множество разновидностей фитингов. У двухслойной гофры наружная стенка имеет изгибы по длине, внутренняя стенка гладкая.

Имеют все достоинства однослойных пластиковых труб, но намного прочнее их. Цена несколько выше, чем у однослойных, но она с лихвой окупается прочностью и долговечностью. Двухслойная гофра может простоять более 50 лет.

Прочие

Раньше применялись керамические трубы больших диаметров – очень долговечные, но тяжелые, хрупкие и сложные в монтаже (к тому же для них практически нет фитингов).

Применяли и очень тяжелые железобетонные (обычно их называют бетонными) трубы больших диаметров. Сейчас эти виды постепенно отходят в прошлое. Хотя для коллекторов очень больших размеров и там, где от труб требуется большая прочность, железобетон все ещё применяют.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

РазновидностьХарактеристика
ПолуэллиптическийХорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
ПолукруглыйОн устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

  1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
  2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
  3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Как правильно рассчитать число труб для водостока?

Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.

При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.

Как подобрать трубы для ливневки

Требования, которым должны соответствовать трубы дождевой канализации

Как уже сказано выше, трубы ливневой канализации могут иметь как надземную, так и подземную прокладку, и должны быть устойчивы тем видам воздействий, которым подвергаются во время эксплуатации.

В целом, список требований к материалу труб выглядит так:

Прочность. Сюда относится в основном, устойчивость к механическим воздействиям: давлению, как наружному, так и внутреннему, а также ударным нагрузкам. Ливневая канализация сооружается в расчете на несколько десятков лет использования, и поэтому, прочность и долговечность является обязательными ее свойствами.
Устойчивость к ультрафиолету. Там, где трубы проходят по поверхности почвы, они подвергаются воздействию солнечного света, поэтому использование материала, чувствительного к данному фактору, приведет к снижению прочности отдельных фрагментов канализации.
Стойкость к агрессивным реагентам. В осадках эти вещества встречаются редко, а в талых водах могут присутствовать в больших количествах, так как зимой ими активно обрабатывают дорожное полотно, поэтому стоит предусмотреть и этот момент.
Устойчивость к температурным перепадам

Некоторые виды пластика хорошо выдерживают повышение температуры, а при минусовых температурах становятся хрупкими, такие трубы можно использовать с большой осторожностью, располагая там, где им не грозит механическое воздействие.
