Принцип работы и устройство ламп дневного света

Характеристики

Лампа с УФ-спектром

Производятся модели со следующими характеристиками:

  1. С высокой передачей цветовых оттенков, они применяются в выставочных музеях, галереях, при печати в типографиях, больницах, лабораториях и стоматологии. Также их используют в торговых точках, специализирующихся на художественных товарах, тканях, красках.
  2. Со светом, по спектру схожим с солнечным светом, они применяются при недостаточной естественной освещенности.
  3. С повышенным излучением синего и красного спектра, используют для подсветки растений и аквариумов. Они благотворно действуют на биологические процессы. Их применяют в теплицах, оранжереях, магазинах, торгующих растениями.
  4. Для аквариумов с морской водой и кораллов подходит подсветка с повышенным излучением синего и УФ спектра. Но она комбинируется с освещением дневного света.
  5. С цветовыми эффектами, которые применяются для декорирования, используются в рекламе.

Выпускают лампы с УФ излучением для косметических салонов и соляриев.

Они бывают трех видов:

  1. С чистым УФ излучением, не вызывающим ожоги на кожном покрове и дающим хороший загар.
  2. С излучением высокой мощности, при использовании которых возможно получить минимальную степень ожога.
  3. С излучением, аналогичным солнечному свету. Этот тип излучения вызывает стойкую пигментацию кожи и применяется в соляриях. При дозированном использовании не вызывает ожогов.

Люминесцентные лампы выпускают с мощностью от 5 до 55 Вт. Лампы с мощностью более 23 Вт большие в размерах и не применяют в бытовых целях. Их используют для освещения больших помещений.

Люминесцентные лампы. Лампы дневного света.

Люминесцентные лампы, называемые еще, лампами дневного света, представляют собой запаянную с обоих концов стеклянную трубку, изнутри покрытую тонким слоем люминофора.

Люминесцентные лампы, называемые еще, лампами дневного света, представляют собой запаянную с обоих концов стеклянную трубку, изнутри покрытую тонким слоем люминофора. Сама лампа заполнена инертным газом — аргоном при очень низком давлении. Внутри лампы содержится небольшое количество ртути, которая, нагреваясь, превращается в ртутные пары.

Люминесцентные лампы – это те же лампы накаливания. но с небольшими усовершенствованиями. Принцип свечения в них базируется на разогреве, вольфрамового элемента, электрический разряд в смеси инертных газов и паров ртути, который содержится в стеклянной колбе, вызывает излучение в ультрафиолетовом спектре, (т.е. невидимом для человека). Это излучение поглощается специальным составом, которым колба покрыта изнутри, что и вызывает свечение, которое человеческий глаз может воспринимать. Состав, который вызывает свечение, называется люминофором. представляет собой смесь разных веществ на основе фосфора. Он имеет различные цвета, не только белый.

Для расчёта освещенности помещения вы можете воспользоваться калькулятором расчета освещенности помещения.

Именно люминофор обеспечивает мощность свечения лампы дневного света в несколько раз выше, чем у обычных ламп накаливания (имея такой же уровень потребления электроэнергии – примерно в 5 раз), поэтому их и называют энергосберегающими. Вольфрамовая нить после розжига продолжает гореть, но лишь в качестве поддержки тлеющего разряда.

Люминесцентные лампы состоят из следующих основных деталей:

2 — штампованная стеклянная ножка с электровводами;

3 — трубка для откачки (при изготовлении);

4 — выводные штырьки;

5 — концевая панелька;

6 — катод с эмиттерным покрытием.

В зависимости от назначения целевого использования, люминесцентные лампы условно разделены на категории по диапазонам температур свечения:

  • до 2700 градусов – лампы люминесцентные т.н. мягкого света;
  • от 2700 до 4200 градусов – дневного света;
  • от 4200 до 6400 градусов – холодного света.

В зависимости от условий предполагаемой эксплуатации, в лампах может быть встроен механизм запуска – со стартером, электронным либо электромагнитным балластом.

Также лампы могут существенно отличаться размерами и формой самих стеклянных колб, а так же могут иметь различные патроны. Зачастую встречаются прямые и спиралевидные лампы

Маркировка люминесцентных ламп обычно состоит из 2-3 букв. Первая буква Л означает люминесцентная. Следующие буквы означают цвет излучения:

  • Д — дневной;
  • ХБ — холодно-белый;
  • Б — белый;
  • ТБ — теплобелый;
  • Е — естественно-белый;
  • К, Ж, 3, Г, С — соответственно красный, желтый, зеленый, голубой, синий; УФ — ультрафиолетовый .

У ламп с улучшенным качеством цветопередачи после букв, обозначающих цвет, ставится буква Ц, а для цветопередачи особо высокого качества используют буквы ЦЦ. В конце находятся буквы, которые характеризуют конструктивные особенности: Р — рефлекторная, У — U-образная, К — кольцевая, А — амальгамная, Б — быстрого пуска. Цифры обозначают мощность лампы Вт. Маркировка ламп тлеющего разряда начинается с букв ТЛ.

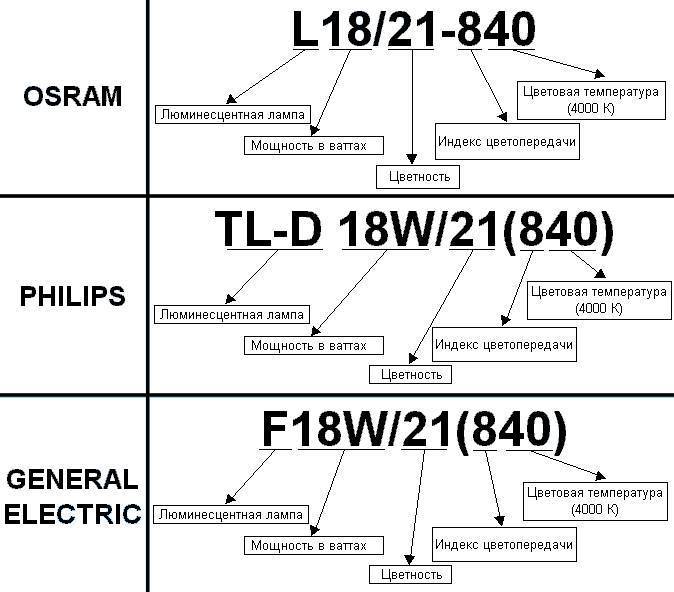

Маркировка зарубежных производителей люминесцентных ламп. OSRAM, PHILIPS, GENERAL ELECTRIC.

Люминесцентные лампаы имеют различные характеристики. так как применяются не только для освещения помещений общего пользования, но и активно используются в медицине, торговле, шоу-бизнесе и т.д.

Область применения

В наше время достаточно сильно развита экономика, что заставляет нас использовать энергосберегающие ресурсы. Так, люминесцентные лампы начали использоваться практически везде, будь то собственная квартира, дачный участок или какое-либо производственное помещение, или просто офис. Вместе с тем, газоразрядное производство используется и в плазменных телевизорах.

Самым целесообразным использованием газоразрядного освещения является большое пространство (стадион, бассейн, школьные участки, на улицах городов и дачных участков). Там, где требуется большая отдача от осветительных элементов, включение происходит достаточно редко.

Достоинства и недостатки

Характеристики изделий зависят от температуры среды. Это обусловливается силой давления ртутных паров, располагающихся внутри изделия. Если температура стенок колбы равняется сорока градусам, светильник работает на максимуме.

Главные достоинства оборудования состоят в следующем:

  • высокая степень светоотдачи, достигающая максимум 75 лм/Вт;
  • большой срок работы (до 10 тысяч часов);
  • небольшая яркость, позволяющая светить, не слепя при этом глаза.

Недостатки оборудования следующие:

  • Ограниченная мощность люминесцентных ламп (единичная) при больших габаритах.
  • Сложное подключение оборудования.
  • Отсутствие реальной возможности обеспечения питания товара током с постоянной величиной.
  • При отклонении температуры воздуха от стандартных показателей (18-25 градусов) мощность подаваемого света значительно меньше. Если в помещении холодно (меньше десяти градусов), она может не заработать.

Анализируя достоинства и недостатки, следует вывод, что оборудование подходит для использования в местах, где оно оправдывает необходимость его эксплуатации и позволяет достичь эффекта, который не получится от изделия другого типа.

Маркировка и параметры отечественных люминесцентных ламп

Люминесцентные трубчатые лампы представляют собой запаянную с обоих концов стеклянную трубку, внутренняя поверхность которой покрыта тонким слоем люминофора. Из лампы откачан воздух, и она заполнена инертным газом аргоном при очень низком давлении. В лампу помещена капля ртути, которая при нагревании превращается в ртутные пары.

Вольфрамовые электроды лампы имеют вид небольшой спирали, покрытой специальным составом (оксидом), содержащим углекислые соли бария и стронция. Параллельно спирали располагаются два никелевых жестких электрода, каждый из которых соединен с одним из концов спирали.

В люминесцентных лампах плазма, состоящая из ионизированных паров металла и газа излучает как в видимых, так и в ультрафиолетовых частях спектра. С помощью люминофоров ультрафиолетовые лучи преобразуются в излучение, видимое глазом.

Люминесцентные лампы делятся на осветительные общего назначения и специальные.

К люминесцентным лампам общего назначения относят лампы мощностью от 15 до 80 Вт с цветовыми и спектральными характеристиками, имитирующими естественный свет различных оттенков.

Для классификации люминесцентных ламп специального назначения используют различные параметры. По мощности их разделяют на маломощные (до 15 Вт) и мощные (свыше 80 Вт), по типу разряда — на дуговые, тлеющего разряда и тлеющего сечения, по излучению — на лампы естественного света, цветные лампы, лампы со специальными спектрами излучения, лампы ультрафиолетового излучения, по форме колбы — на трубчатые и фигурные, по светораспределению — с ненаправленным светоизлучением и с направленным, например, рефлекторные, щелевые, панельные и др.

Шкала номинальных мощностей люминесцентных ламп (Вт): 15, 20, 30, 40, 65, 80.

Особенности конструкции лампы указываются буквами вслед за буквами, обозначающими цветность лампы (Р — рефлекторная, У — У-образная, К — кольцевая, Б — быстрого пуска, А — амальгамная).

В настоящее время выпускаются так называемые энергоэкономичные люминесцентные лампы, имеющие более эффективную конструкцию электродов и усовершенствованный люминофор. Это позволило изготавливать лампы с пониженной мощностью (18 Вт вместо 20 Вт, 36 Вт вместо 40 Вт, 58 Вт вместо 65 Вт), уменьшенным в 1,6 раза диаметром колбы и повышенной световой отдачей.

У ламп с улучшенным качеством цветопередачи после букв, обозначающих цвет, стоит буква Ц, а при цветопередаче особо высокого качества — буквы ЦЦ.

Маркировка отечественных люминесцентных ламп

Пример расшифровки лампы ЛБ65: Л – люминесцентная; Б – белого цвета; 65 – мощность, Вт

Люминесцентные лампы белого света типа ЛБ обеспечивают наибольший световой поток из всех перечисленных типов ламп одной и той же мощности. Они приблизительно воспроизводят по цветности солнечный свет и применяются в помещениях, где от работающих требуется значительное зрительное напряжение.

Люминесцентные лампы тепло-белого света типа ЛТБ имеют явно выраженный розовый оттенок и применяются тогда, когда есть необходимость подчеркнуть розовые и красные тона, например при цветопередаче человеческого лица.

Цветность ламп дневного света типа ЛД близка к цветности ламп дневного света с исправленной цветностью типа ЛДЦ.

Люминесцентные лампы холодно-белого света типа ЛХБ по цветности занимают промежуточное положение между лампами белого света и дневного света с исправленной цветностью и в ряде случаев применяются наравне с последними.

Световой поток каждой лампы после 70 % средней продолжительности горения должен быть не менее 70 % номинального светового потока. Средняя яркость поверхности люминесцентных ламп колеблется от 6 до 11 кд/м2.

Люминесцентные лампы при включении их в сеть переменного тока излучают переменный во времени световой поток. Коэффициент пульсации светового потока равен 23 % (у ламп типа ЛДЦ — 43 %). С увеличением номинального напряжения световой поток и мощность, потребляемые лампой, возрастают.

Параметры люминесцентных ламп общего назначения

Преимущества и недостатки ламп

Как и другие источники освещения, люминесцентные лампы имеют преимущества и недостатки, которые желательно учитывать.

К преимуществам можно отнести:
высокий показатель световой отдачи;
изделия обладают большим коэффициентом полезного действия и могут использоваться на протяжении 20 тыс. часов;
приятный рассеивающий свет, который сходен по своему характеру с обычным дневным освещением;
на выбор доступно множество конструктивных решений;
лампы не перегреваются во время работы;
оттенок света может меняться в зависимости от используемого люминофора.

Не обошлось и без недостатков, которые в данном случае представлены следующими факторами:
в некоторых моделях содержится ртуть, которая в случае утечки может оказаться крайне опасной для человека;
иногда возникают сложности в монтаже схем включения;
присутствует ограничение на 1 единицу (150 Вт);
приборы крайне чувствительны к пониженным температурам;
к концу срок эксплуатации световой поток снижается из-за выгорания люминофора.

Температурный спектр и маркировка люминесцентного свечения

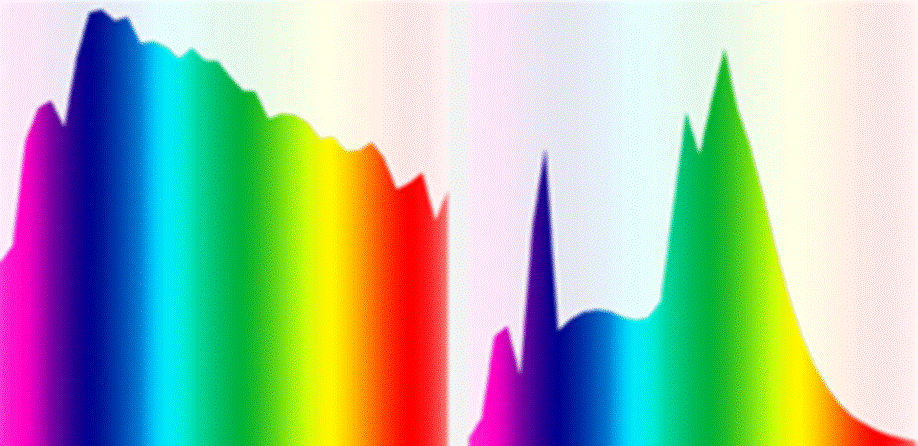

Человеческий глаз воспринимает цвета в зависимости от их яркости. Если яркость невысокая, то лучше воспринимается синий спектр. Поэтому с выбором светильников стоит определиться на начальной стадии, например, по окончании работы по ремонту и отделке того или иного помещения. Если необходимо установить потолочные лампы в квартире или загородном доме, то наиболее естественным будет выглядеть свет с температурой в три тысячи кельвин. Поскольку для таких помещений средняя яркость составляет около восьмидесяти люкс. Для яркости четыреста люкс такой свет будет казаться жёлтым. Подобная освещённость характерна массовым рабочим местам, офисам, объектам производственного назначения. Исходя из такой яркости, этому типу помещений более подходят лампы дневного света температурой в четыре – шесть тысяч кельвин.

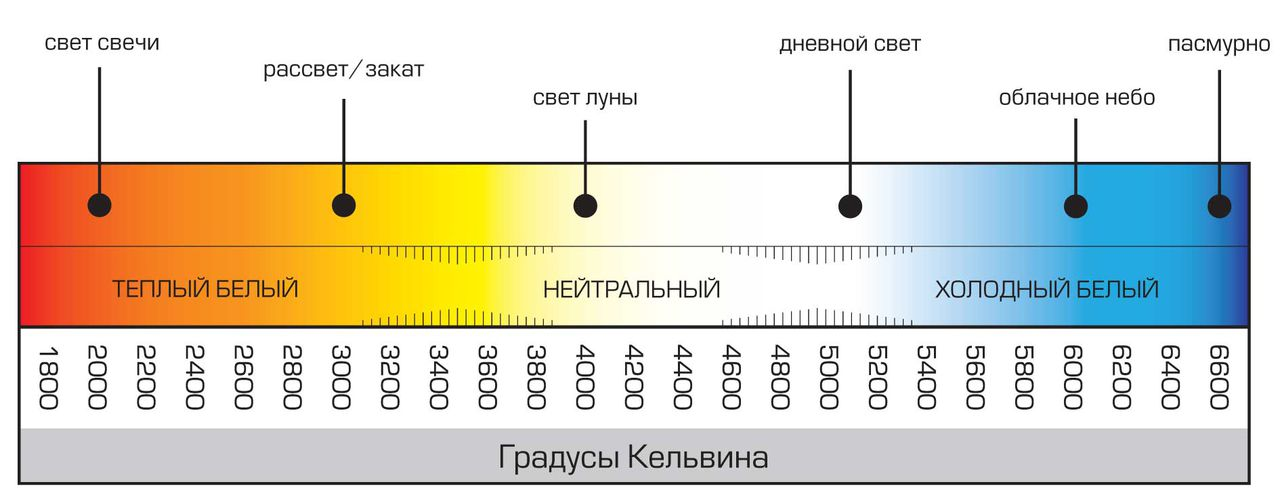

Цветовая температура

Все светильники различаются по маркировке. Буква «Л» впереди означает тип источника света – люминесцентные. Ниже приведена краткая маркировка люминесцентных светильников.

  • «Д» – дневной свет;
  • «ХБ» – холодный белый свет;
  • «Б» – простой белый;
  • «ТБ» – тёплый белый свет;
  • «Е» – белый дневной;
  • последняя буква в ряде случаев определяет оттенок свечения, например, красный – «К», зелёный – «З», синий – «С», ультрафиолетовый – «УФ» и другие.

Кроме того, современная промышленность выпускает специальные лампы дневного света с улучшенной цветопередачей. У них после букв, указывающих цвет свечения и оттенок, ставится буква «Ц». Буквами «ЦЦ» обозначается самый высокий уровень цветопередачи. Особенности конструкции этого вида устройств также обозначаются буквами:

  • «Р» – лампа с рефлектором;
  • «К» – кольцевого типа;
  • «У» – вид подковы;
  • амальгамная – «А»;
  • светильники, оборудованные специальным устройством быстрого запуска – «Б»;
  • лампы тлеющего разряда – «ТЛ».

В конце отображаются цифры, характеризующие мощность данной лампы в ваттах.

Где применяются лампы дневного света

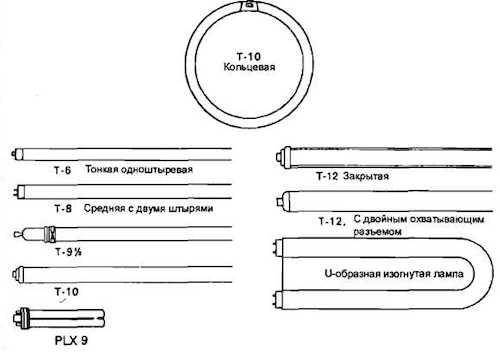

Разновидности форм люминесцентных ламп

Люминесцентные лампы относятся к газоразрядным типам источников света. Это означает, что внутри колбы, представляющей основную массивную часть тела лампы, закачан инертный газ, через который во время работы прибора проходит постоянно горящий электрический разряд.

Газ представляет среду, внутри которой разряд будет возникать без особых проблем, при создании нужного напряжения на контактах. Горящий разряд начинает распространять во все стороны большое количество ультрафиолетового излучения, которое проходит через слои люминофора, которым покрыты внутренние стенки колбы.

Люминофор – это класс веществ, способных преобразовывать ультрафиолетовое излучение в видимую часть светового спектра. Состав люминофора варьируется, в зависимости от свечения, которое в результате необходимо получить. Чаще всего в качестве люминофора используется галофосфат кальция с добавками.

Области применения и типы люминесцентных ламп

Мы уже упомянули лампы низкого давления. Логично, что существуют и варианты высоко давления.

Лампа высокого давления под винтовой цоколь Е 40

Лампы высокого давления обладают не самым приятным спектром для восприятия человеческим глазом, однако они способны выдавать большой световой поток на единицу потребленного ватта мощности, могут работать при отрицательных температурах. По этой причине эти источники света до сих пор применяются для освещения улиц и установок большой мощности.

Люминесцентная лампа низкого давления от компании Phillips

ГРЛНД (газоразрядные лампы низкого давления) – заполнены изнутри амальгамой, ртутью и аргоном под давлением 400 Па. Они получили широкое распространение в разных сферах – бытовой, общественной и промышленной.

Освещение промышленных помещений

Трубчатые лампы чаще всего применяют в офисах, общественных зданиях — таких как школы, детские сады, поликлиники и прочее. Также их используют в складах, мастерских и производственных цехах.

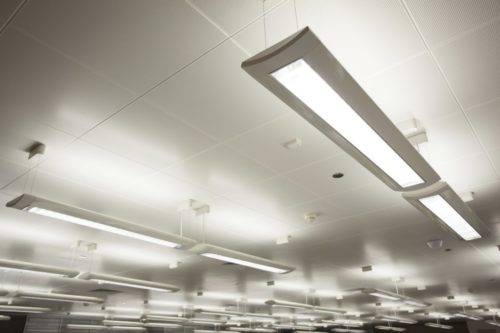

Лампы дневного освещения для офиса

В частном домохозяйстве они также нашли применение в быту — лампы для освещения гаража, погребов, подвалов, придомовой территории.

Лампы освещения для гаража

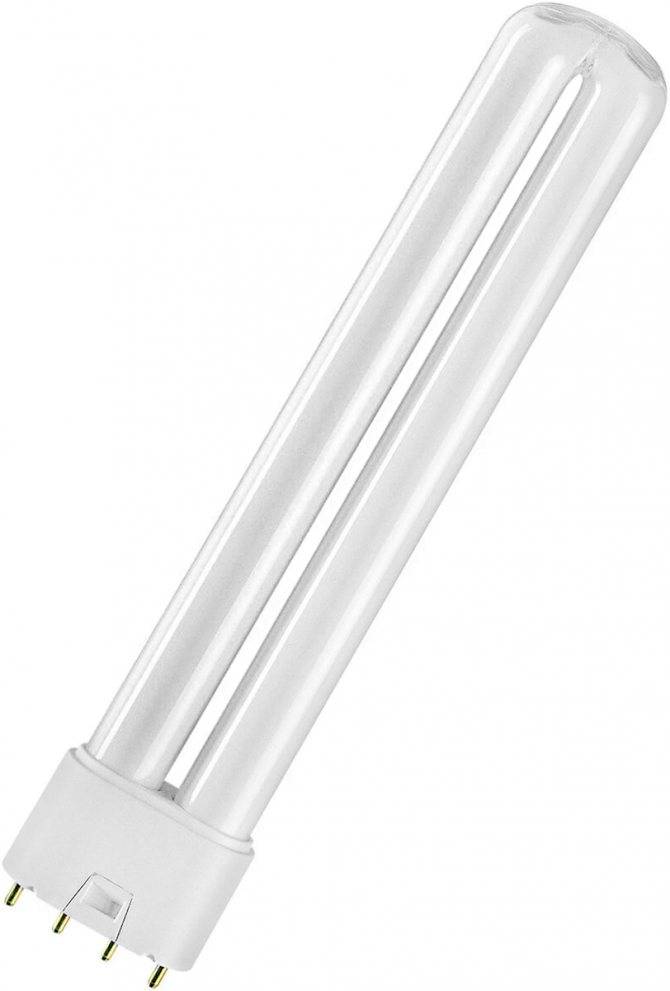

В середине восьмидесятых прошлого века инженеры смогли совместить люминесцентные лампы с распространенными компактными цоколями Е14 и Е 27 винтового типа. С этого времени началась эра покорения энергосберегающими источниками освещения домов и квартир. В России этот бум пришелся приблизительно на 2007-2010 годы, однако он не продлился долго из-за того, что как раз в это время начали массово распространяться светодиоды.

Люминесцентная лампа с цоколем Е 27

Газоразрядные лампы получили большое распространение в рекламном бизнесе – это всем известный неон. Эти лампы, конечно, не относятся к дневным источникам света, но все же.

Многообразие оттенков света достигается за счет изменения состава люминофора

Лампы дневного света активно применяются в растениеводстве, и заменить их тут на 100% пока некому. Все дело в испускаемом спектре света, подбираемом специально под нужное растение.

Освещение теплицы

В аквариумистике также эти лампы используются повсеместно. Они позволяют добиться высокого блеска при хорошей рассеиваемости света.

Подсветка аквариума лампой дневного света

Еще совсем недавно люминесцентные лампы применяли в качестве подсветки для ЖК мониторов и служили такие телевизоры хорошо и долго. У вашего покорного слуги до сих пор стоит и нормально работает телевизор LG, купленный в 2007 году.

Сейчас в этой сфере полностью царствуют светодиоды, имеющие менее сложную пусковую аппаратуру и габариты, что позволило сделать экраны очень тонкими.

Преимущества и недостатки

Основным преимуществом ЛДС являются их энергосберегающие свойства. Однако помимо этого у данного типа прибора можно выделить еще массу достоинств:

  1. Высокий показатель КПД.
  2. Хорошая светоотдача (в сравнении с лампами накаливания).
  3. Вариативность цветовых оттенков.
  4. Близкое к солнечному излучение.
  5. Рассеивание света по всему объему колбы.
  6. Долгий срок эксплуатации (до 20 тысяч рабочих часов).
  7. Питание от стандартной сети в 220 В.
  8. Более низкая стоимость по сравнению со светодиодами.
  9. Универсальность применения (в быту, в промышленности, в с\х).
  10. Малый вес прибора.

Если говорить о недостатках, то стоит упомянуть наличие ртути в конструкции ЛДС. В связи с чем, люминесцентные лампы требуют особой процедуры утилизации.

Дополнительными минусами являются:

  • мерцание (при отсутствии в устройстве балласта);
  • хрупкость конструкции;
  • необходимость использования ПРА или ЭПРА;
  • ограничение работы температурным режимом;
  • износ люминофора;
  • чувствительность к влаге;
  • задержка при включении.

И все же, несмотря на это люминесцентные лампы незначительно уступают диодным аналогам.

Подключение

С электротехнической точки зрения, люминесцентная лампа – это устройство с отрицательным сопротивлением. Это значит, что чем более сильный ток через нее проходит, тем больше падает сопротивление. В этой связи при непосредственном подключении лампы к электросети она быстро выходит из строя из-за чересчур сильного тока. Эта проблема решается путем подключения лампы через так называемый балласт.

В простейшем варианте в качестве балласта выступает простой резистор. Его недостаток состоит в потере значительного количества энергии. Избежать потерь можно путем использования в качестве балласта конденсатора или катушки индуктивности, создающих реактивное сопротивление. Наибольшей популярностью в настоящее время пользуются электромагнитные и электронные балласты.

Стенд для проверки люминесцентных светильников.

На предприятиях и монтажно-заготовительных участках электромонтажных организаций, в которых используется и монтируется значительное количество осветительной арматуры с люминесцентными лампами, целесообразно оборудовать проверочный стенд, на котором перед установкой тщательно проверяют лампы и детали: лампы, ламподержатели, стартеры, пускорегулирующую аппаратуру. Проверяют также отсутствие замыкания на корпус.
Схема проверочного стенда показана на рис. 2. Стенд питается от сети переменного тока через вариатор типа ТНН-45, с помощью которого напряжение на стенде может регулироваться в пределах от 0 до 250 В.
Рис. 2. Схема стенда для проверки светильников с люминесцентными лампами с импульсным зажиганием.
Значение напряжения на схеме показывается вольтметром VI. Реакторы PI-РЗ для ламп мощностью 30, 40 и 80 Вт вводятся в схему поочередно по мере надобности с помощью переключателя П.

Другие факторы, такие как ветер, тип приспособления и тип используемого корпуса, также могут влиять на выход света при заданной температуре. В соответствующем документе Американского национального института стандартов указано, что номинальная мощность лампы составляет 5 Вт при стандартных условиях испытаний. Поскольку этот верхний предел применяется к среднему значению мощности, необходимой для работы 32-ваттных ламп, отдельные лампы могут превышать 6 Вт.

Поскольку спецификаторы могут выбирать лампы на основе эффективности, изменение мощности лампы может сделать вычисления более сложными без знания фактической мощности и связанной с ними неопределенности для конкретной модели лампы. Лампы, работающие на цепях мгновенного запуска, имеют меньшую мощность, чем лампы, работающие на схемах быстрого запуска, потому что нет нагрева электродов при мгновенном запуске. Однако разница в мощности лампы между мгновенным запуском и операцией быстрого запуска не равна мощности нагрева электродов, так как эффективность разряда лампы ниже для мгновенного запуска.

(диаметр трубки — 26 мм)

Обозначение

W

Цоколь

R

Лм

Ra

Osram

Philips

GE

TL-D 18W/54

F18W/54

18

G13

1050

76

L18/20

TL-D 18W/33

F18W/33

G13

1150

62

L18/25

F18W/35

G13

1100

75

L18/30

TL-D 18W/29

F18W/29

G13

1150

50

F18W/25

G13

1100

73

TL-D 36W/54

F36W/54

36

G13

2500

76

L36/20

TL-D 36W/33

F36W/33

G13

2850

62

L36/25

F36W/35

G13

2600

75

L36/30

TL-D 36W/29

F36W/29

G13

2850

50

F36W/25

G13

2600

73

TL-D 58W/54

F58W/54

58

G13

4000

76

L58/20

TL-D 58W/33

F58W/33

G13

4600

62

L58/25

F58W/35

G13

4100

75

L58/30

TL-D 58W/29

F58W/29

G13

4600

50

F58W/25

G13

4100

73

Люминесцентные лампы улучшенной цветопередачи. (диаметр трубки — 26 мм).

Варианты исполнения

Существует большое разнообразие электролюминесцентных ламп, но все они могут иметь различие по:

  • форме исполнения;
  • виду балласта;
  • внутреннему давлению.

Форма исполнения может быть как у обычных люминесцентных ламп – линейная трубка либо трубка в виде латинской буквы U. К ним добавились компактные варианты, выполненные под привычный цоколь с использованием различных спиральных колб.

Балласт является приспособлением, стабилизирующим работу изделия. Электронный и электромагнитный виды являются самыми распространенными схемами включения.

Внутреннее давление определяет область использования изделий. В бытовых целях или общественных местах нашли применение лампы низкого давления или энергосберегающие образцы. В промышленных помещениях или местах с пониженными требованиями к цветопередаче используют экземпляры высокого давления.

Для оценки способности освещения применяют показатель мощности лампы и ее светоотдачи. Можно привести еще много различных параметров классификации и вариантов исполнения, но их количество постоянно увеличивается.

Маркировка

В России и за рубежом используются разные стандарты маркировки данных изделий.

Международная маркировка

Американские производители люминесцентных ламп маркируют свои продукты по схеме FxTy, где

  • F — fluorescent (в переводе с англ. — «люминесцентный»);
  • x — мощность (Вт);
  • T — tubular (в переводе с англ. — «трубчатый»), может быть иной формы;
  • Y — диаметр 1/8 дюйм.

После этого латинскими буквами указывается цвет прибора:

  • WW — теплый белый;
  • CW — холодный белый;
  • N — нейтральный;
  • D — дневной;
  • WWX — теплый белый с высокой цветопередачей;
  • CWX — холодный белый с высокой цветопередачей;
  • BLB — ультрафиолет.

В конце строки добавляются буквы, указывающие на особенности изделия. Это могут быть следующие обозначения:

  • RS — быстрый старт;
  • IS — мгновенный старт;
  • HO — высокая эффективность.

Как видно, производители указали в маркировке изделия основные технические характеристики.

Российская маркировка

Отечественные производители наносят иную маркировку с использованием букв кириллицы:

  • «Л» — лампа;
  • «Д» — дневной свет;
  • «Б» — белый;
  • «Т» — теплый;
  • «Е» — естественный;
  • «Х» — холодный.

Если модель компактная, то в начале маркировки используется буква «К». Лампы дневного света с улучшенной цветопередачей в конце строки имеют букву «Ц». Иногда можно встретить две такие буквы, что указывает на наилучшую цветопередачу.

Первая цифра в маркировке описывает цветовую передачу (нужно умножить на 10), две следующие — цветовую температуру (в кельвинах), деленную на 100.

Советы по выбору

При выборе люминесцентных источников освещения, необходимо учитывать следующие рекомендации:

Наиболее выгодными, с точки зрения, экономичности являются осветительные приборы класса А, которые имеют соотношение в эффективности с лампами накаливания 1:6 и характеризуются экономией до 80% электроэнергии.

Для освещения улиц, мостов и других объектов, возможно, применять лампы 2 в 1, имеющие 2 режима: обычной эксплуатации и режим с потреблением энергии менее 1 Вт, использующие датчики для перехода на другой режим при меняющихся внешних условиях.

Покупателю при выборе осветительного прибора необходимо оценить экономию электроэнергии, потребляемую мощность и срок его службы.

Необходимо акцентировать внимание на цоколе источника освещения и его размерах и их соответствии условиям эксплуатации у покупателя.

При выборе лампы необходимо обратить внимание на ее цветопередачу и температуру, достигаемую ею, поскольку при недостаточной освещенности помещения может возникнуть синий оттенок спектра, неприятный для членов семьи.

Не покупать источники освещения данной конструкции для условий с частыми включениями-выключениями осветительного прибора.

Маркировка ламп

Маркировка разработана таким образом, чтобы покупатели могли легко выбрать необходимый элемент освещения. Наиболее распространенные обозначения по российским стандартам:

  • LB (белый свет);
  • LD (дневной свет);
  • LHB (холодный белый свет);
  • LTB (теплый белый свет);
  • LE (естественный свет);
  • LHE (естественно холодный).

Видимый оттенок напрямую зависит от цветовой температуры. Цветовая температура LDS составляет 6400—6500K, что соответствует приблизительному цвету белого света.

В дополнение к типу лампы также указываются необходимые технические характеристики лампы: напряжение, форма, размер и тому подобное.

Трехзначный код на упаковке лампы обычно содержит информацию о качестве света (индекс цветопередачи и цветовая температура).

Первая цифра — индекс цветопередачи 1×10 Ra (компактная люминесцентная лампа имеет 60-98 Ra, поэтому чем выше индекс, тем надежнее цветопередача).

Вторая и третья цифры обозначают цветовую температуру лампы.

Поэтому метка «827» указывает индекс цветопередачи 80 Ra и цветовую температуру 2700 K (соответствующую цветовой температуре лампы накаливания).

Кроме того, индекс цветопередачи можно указывать согласно DIN 5035, где диапазон цветопередачи 20-100 Ra делится на 6 частей — от 4 до 1 A.

Коды цветопередачи согласно международной системе:

КодОсобенностиПрименение
530Свет тёплых тонов с плохой цветопередачей. Объекты кажутся коричневатыми и малоконтрастными. Посредственная светоотдача.Гаражи, кухни. В последнее время встречается всё реже.
640/740«Прохладный» свет с посредственной цветопередачей и светоотдачей.Весьма распространён, должен быть заменён на 840.
765Голубоватый «дневной» свет с посредственной цветопередачей и светоотдачей.Встречается в офисных помещениях и для подсветки рекламных конструкций.
827Похожий на свет лампы накаливания с хорошей цветопередачей и светоотдачей.Жильё.
830Похожий на свет галогеновой лампы с хорошей цветопередачей и светоотдачей.Жильё.
840Белый свет для рабочих поверхностей с очень хорошей цветопередачей и светоотдачей.Общественные места, офисы, ванные комнаты, кухни. Внешнее освещение.
865«Дневной» свет с хорошей цветопередачей и посредственной светоотдачей.Общественные места, офисы. Внешнее освещение.
880«Дневной» свет с хорошей цветопередачей.Внешнее освещение.
930«Тёплый» свет с отличной цветопередачей и плохой светоотдачей.Жилые помещения
940«Холодный» свет с отличной передачей цвета и удовлетворительной светоотдачей.выставочные залы, музеи.
954, 965«Дневной» свет с непрерывным спектром цветопередачи и посредственной светоотдачей.освещение аквариумов, выставочные залы,

Принцип российской маркировки

Мощность и спектр

Чтобы источник освещения мог нормально работать, его необходимо подключать к сети 220  В с частотой 50 Гц. Отклонение может негативно сказаться на стабильности освещения, значительно сократить срок службы.

Перепады напряжения способны изменять мощность электрического прибора, снижая его эффективность. Даже самая мощная лампа при недостатке напряжения будет светить слабо.

Современные ЛЛ имеют практически любые оттенки. Спектр цветовой температуры меняется от классического теплого до дневного света. По оттенкам каждая лампа маркируется соответственно.

Отдельно стоит рассмотреть осветительные устройства с ультрафиолетовым свечением. Они обозначаются отметкой ЛУФ, тогда как приборы рефлекторного синего цвета имеют маркировку ЛСР. УФ-лампы используются для бактерицидной обработки помещений.

Большая часть люминесцентных ламп выдает поток, по своей длине приближенный к обычному солнечному свету. Увидеть сходство между спектрами можно на картинке ниже.


Рисунок 4. Сравнение спектра солнечного света и ЛЛ

Слева показан спектр солнечного света, справа – спектр качественной люминесцентной лампы. Свет солнца обладает более ровной характеристикой, однако сходство определенно наблюдается. У ЛЛ присутствует ярко выраженный пик в зеленой области, тогда как в красной области налицо падение.

Основные виды, типы и модификации

По сравнению с другими источниками света, люминесцентные лампы представлены широким ассортиментом моделей, с разнообразными формами, размерами, индивидуальных параметрами и техническими характеристиками.

В первую очередь, классификация люминесцентных ламп производится по высокому и низкому давлению. Первый вариант используется для освещения промышленных объектов и общественных мест, где не требуется высокое качество цветопередачи. Второй тип ламп, с низким давлением, используется преимущественно в быту. Такие изделия известны еще как энергосберегающие.
Форма люминесцентных светильников подразделяется на два основных вида:

  • Линейные. Большинство из них изготавливаются в виде прямых трубок различной длины и диаметра. Наиболее экзотические изделия напоминают букву U или делаются в форме кольца.
  • Компактные. Отличаются изогнутыми колбами, форма которых значительно расширяет сферу использования. Цоколи могут быть штыревыми или резьбовыми под стандартные патроны.

Параметры силы тока в сети не в полной мере подходят лампочкам для их нормального функционирования. Поэтому в конструкцию добавляется балласт. В современных лампах дневного света используется два вида таких приспособлений.

Электромагнитный балласт

До недавних пор в изделиях широко применялась схема электромагнитного балласта. Основной принцип работы основан на индуктивном сопротивлении дросселя, подключаемого последовательно к источнику света. За счет этого поддерживается нормальное рабочее напряжение, необходимое для нормального свечения лампы. Тем не менее, несмотря на дешевизну и простоту конструкции, электромагнитный балласт используется все реже из-за его существенных недостатков:

  • Продолжительное время зажигания, которое даже в начальный период эксплуатации составляет 1-3 секунды.
  • Более высокий расход электроэнергии по сравнению с электронными схемами.
  • Работа балласта сопровождается световым мерцанием, негативно воздействующем на зрение, а также характерным неприятным гудением.

Электронный балласт

Постоянно развивающиеся инновационные технологии позволили заменить электромагнитные схемы более эффективными электронными устройствами. При использовании этих схем питание лампы осуществляется с одновременным преобразованием напряжения. На старте может применяться мгновенный или плавный пуск.

Электронный балласт позволяет сэкономить 20-25% электроэнергии, во время его работы отсутствует мерцание и гудение. Производство и утилизация требует значительно меньшее количество ресурсов и материальных затрат.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
