Выключатели света с регулировкой яркости света

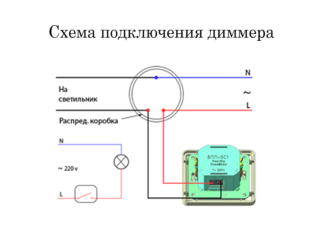

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Схемы и подключение

Особенности подключения проводов к выключателю зависят от того, какой тип устройства выбран. Перед началом работ следует ознакомиться с популярными схемами.

Одноклавишный вариант

Подключения выключателя с одной кнопкой самое простое. Его особенность в том, что подключаются только два провода в соответствующие контакты, независимо от того, это внутренний или наружный вариант:

  1. Вначале необходимо зачистить края проводов (строго при выключенном электропитании).
  2. Вставить контакты в специальные отсеки. Для фазного контакта, который обычно красный, предназначен отсек L1, а для другого провода (синего или черного цвета) – L2.
  3. Винтовыми зажимами контакты фиксируются в отсеках.
  4. Выключатель вставляется в подрозетник, закрепляется в нем.
  5. Проверяется работоспособность устройства.

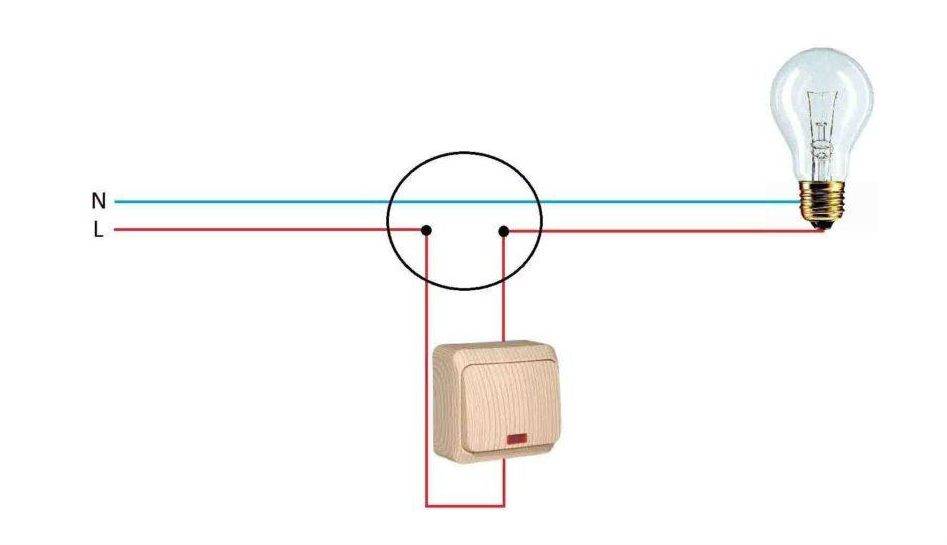

Схема подключения одноклавишного выключателя.

Более подробно о подключении одноклавишного выключателя описано в этой статье.

Подключение с двумя клавишами

Подключая двухклавишный тип устройства, действуют по такой же инструкции, как и при подключении одноклавишного. Отличия только в схеме подключения, которая тут состоит из трех клемм.

Одиночный фазный провод вставляется в отсек с маркировкой L3, парные провода вставляются в L1 и L2 (без разницы).


Подключать такой тип устройства даже немного проще, ведь фазный провод всегда идет отдельно от парных.

Смена однокнопочного на двухкнопочный

Иногда люди решают поменять старый выключатель с одной клавишей на новый с двумя. Это часто делается при ремонтах, когда в комнате кроме основной люстры добавляется еще несколько светильников.

От новых источников света нужно пустить провода к фазному проводу, который был подсоединен к старому выключателю и к общему проводу из потолка. В самом выключателе все как обычно, фазный провод вставляется в соответствующий ему разъем.

Установка выключателя с диммером

Схема подключения выключателя с диммером мало чем отличается от подключения обычного одноклавишного устройства. В клеммы, согласно инструкции, вставляются соответствующие провода и фиксируются там.


Схема управления с диммером и одним проходным выключателем.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Совместимость с LED-лампами

Не всякая лампа подойдет для того, чтобы регулировать поток мощности

При покупке лампы важно обратить внимание на специальный значок, указывающий, что ее можно подключать к диммируемому устройству. Если не соблюсти это правило, вся система может выйти из строя, а шутки с электричеством, как известно, плохи

Существует множество моделей светодиодного оборудования, которые хорошо сочетаются со светорегуляторами: лампы, ленты, отдельные светодиоды. Чтобы подобрать подходящий для смены, возможно пригодится таблица диммеров, которую можно попросить в магазине.

Заменить привычный выключатель яркости на светорегулятор не сложно, для этого нужно точно следовать инструкции:

  1. Отключить электропитание во всем помещении. Это можно сделать через электросчетчик.
  2. Убрать старую кнопку выключателя.
  3. Выкрутить шурупы, удерживающие старую рамку выключателя.
  4. Достать механизм выключателя.
  5. Открутить провода, к которым присоединялся выключатель.
  6. В результате остается два провода, один из которых подсоединяется к светильнику, а другой к диммеру. Далее, следует внимательно изучить схему установки светорегулятора, которая содержится в инструкции к каждой конкретной модели.
  7. Аккуратно отогнуть провода и вставить диммер в отверстие из-под выключателя. Регулятор нужно закрепить в подрозетнике, затянуть необходимые винты, установить колесико светорегулятора.
  8. Ответственный шаг, во время которого проверяется работа установленного диммера. После включения электричества нужно аккуратно повернуть регулятор и проверить, изменяется ли мощность света.

Если неполадок не обнаружено, то можно порадоваться, что работа по замене выключателя на светорегулятор прошла успешно. В том случае, если есть переживания за установку диммера, лучше вызвать специалиста.

Подбор лампы под диммер тоже можно доверить профессионалу, который выберет правильный цоколь, мощность. Например, всякая светодиодная лента или иная конструкция должна подключаться с использованием преобразователя напряжения, если идет подключение к бытовой сети 220В.

У светодиодной лампы есть цоколь, который адаптируется под самый обычный патрон для лампы. Существует несколько типов цоколя: Е, MR и G. Последний иногда именуется штыковым. Резьбовые цоколи удобно подключаются к сети, поэтому стандартные диммеры можно использовать с ними без проблем.

Важно помнить, что далеко не все диммеры могут быть совместимы с лампами, именуемыми светодиодными. Как правило, для удобства покупателей, информация о возможности подключения их к системе наносится на упаковке товара

Кроме того, в паспорте, который прилагается к светодиодной лампе, указывается, можно ли подключать ее с диммером.

Известные производители светорегуляторов

В числе знаменитых брендов стоит выделить:

  • Schneider Electric (Франция). Устройства этой компании выгодно соединяют в себе эксклюзивный дизайн и отличное качество сборки.
  • Teco (Чехия). Диммеры этого бренда предлагают оценить надежность, продолжительную и безотказную службу по приемлемой цене.
  • Jung (Германия). Светорегуляторы отличаются оригинальным дизайном, функциональностью и выдающимися рабочими параметрами.
  • Legrand (Франция). Компания делает акцент на выпуске высокотехнологичных моделей нового поколения, широко применяемых в системах «умный дом».
  • Gira (Германия). Диммеры этого бренда отличаются длительным сроком службы, сдержанным дизайном и надежностью.

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Схемы подключения

Монтаж выполняется в определенной последовательности. После отключения питания необходимо убедиться, что выключатель обесточен. Затем крышку устройства снимают с корпуса, ослабляют крепления и вынимают прибор из ниши в стене. В случае повреждения изоляционного слоя проводов открытые участки необходимо закрыть несколькими слоями изоленты. Провода подсоединяют к клеммам диммера, следя, чтобы их оголенные концы имели длину до 3 мм. Диммер с подключенными проводами размещается на месте выключателя и надежно фиксируется. Остается подключить питание и проверить исправную работу устройства.

Монтаж выключателя с диммером ничем не отличается от стандартной последовательности работ при установке обычной модели. Если необходимо подключить одновременно выключатель и диммер, последний лучше разместить ближе к обычному месту отдыха. Если в комплекте поставляют дополнительные выносные кнопки, их можно монтировать на расстоянии до 50 м от светорегулятора. Фазный провод при этом подводится к соответствующей клемме регулятора света и первым клеммам каждой кнопки. Вторые клеммы кнопок соединяются с клеммой В на регуляторе. Нагрузку подключают на вторую клемму диммера и к нулевому проводу.

Схема и принцип её работы

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Собираем диммер своими руками

Схема на симисторах:

В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается

Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов

Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.

Схема подключения к сети переменного тока:

Диммер на микросхеме N555

Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.

Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок. Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов

Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А

Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А. При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей

При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.

А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:

Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.

Диммер на тиристорах и динисторах

Светодиодный диммер 220В с нагрузкой до 2А:

Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор

Глубина скважности регулируется переменным резистором и конденсатором

При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.

Диммер для светодиодной ленты

Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.

В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.

Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.

Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.

Самостоятельная установка регулятора освещения

Действия по замене выключателя на диммер начинаются с выбора светорегулятора. Исполнение устройства – поворотное, поворотно-нажимное, сенсорное и т.п. в данном случае непринципиально. Первое, с чего следует начать выбор – тип управляемых ламп. Его можно найти в инструкции на прибор или поискать буквенную маркировку на корпусе.

Буквенная маркировкаСимвольная маркировкаТип нагрузкиУправляемые лампы
RОмическийНакаливания
CЕмкостныйС электронной пускорегулирующей арматурой
LИндуктивныйНизковольтные галогенные лампы с обмоточным трансформатором

Многие диммеры допускают смешанную нагрузку (RL, RC и т.д.). Если предполагается регулировать яркость люминесцентных ламп, надо убедиться, что на их упаковке есть надпись «диммируемая» (dimmed). В противном случае система работать не будет.

Второй важный параметр – наибольшая мощность. Она должна с запасом перекрывать общую мощность коммутируемых светильников. По этой характеристике выбирать диммер «на грани» не надо. Остальное – исполнение, дизайн и т.п. – на вкус и кошелек покупателя.

Обозначение диммируемой лампы.

Что необходимо подготовить

Монтаж диммера начинается с подбора инструмента. По минимуму можно обойтись двумя отвертками:

  • большой для затягивания (ослабления) лепестков диммера (выключателя);
  • поменьше для зажима и ослабления клемм крепления проводов.

Не будут лишними в этой работе:

  • индикаторная отвертка;
  • мультиметр.

Возможно, понадобится другой мелкий инструмент (монтерский нож и т.п.).

Демонтаж штатного выключателя

Установку любого диммера вместо выключателя желательно начать с проверки монтажа – надо убедиться, что размыкается именно фазный провод. В 99% случаев окажется, что монтаж выполнен правильно. Но надо исключить все неожиданности. Если нерадивый мастер поставил выключатель в разрыв нуля, то на работоспособность системы без регулятора это не повлияет (в отличие от безопасности). А вот диммеру нужна верная фазировка. Проверить это можно с помощью указателя напряжения (индикаторной отвертки). Если все нормально, то можно приступать к следующему шагу. Если нет, то предстоит большой объем работ. И лучше подумать, стоит ли этого диммирование (безопасность стоит, однозначно).

Второй, и очень важный шаг – надо отключить питание системы освещения. Это делается обычно на распределительном щите.

Убедившись, что выключатель не находится под напряжением, надо снять крышку выключателя, ослабить клеммы, к которым подходят провода, и лепестки, которыми выключатель распирается в коробке. После этого коммутационный аппарат надо аккуратно вынуть и вытащить провода из клемм

Делать это надо осторожно, чтобы не отломить оголенные участки

Монтаж диммера

Регулятор имеет те же габариты и установочные размеры. Поэтому установка осуществляется в обратном порядке:

  • диммер устанавливается на свое посадочное место;
  • провода подсоединяются к своим клеммам;
  • разжатием лепестков регулятор фиксируется в коробке;
  • затягиваются винты клемм для фиксации проводов;
  • закрывается крышка регулятора.

На этом подключение диммера закончено. Можно подавать напряжение на систему освещения и опробовать регулятор в работе.

Совместимость диммеров и ламп

Подбирайте диммеры под установленные лампы. Для галогенных моделей, работающих от стандартного напряжения, подходит практически любой прибор. При снижении напряжения меняется цвет светового потока. Минимальные показатели приводят к красноватому оттенку, что вредно для глаз.

Если устройства галогенные с напряжением 12-24 В, стоит присмотреть вариант с понижающим трансформатором.

Устройства для регулировки низковольтных источников света чувствительны к скачкам напряжения, что приведет к сокращению срока службы.

Если трансформатор электронный, то выбирайте диммер с маркировкой С.

Для люминесцентных источников освещения предусмотрен специальный прибор, который создан для преобразования подающей частоты 20-59 кГц. Такой подход позволяет влиять на силу тока, а также на яркость лампочек.

Метод широтно-импульсивной модуляции используется для контроля светодиодных ламп. Мощность светового потока регулируется длительностью импульсов. Высокая частота предупреждает мерцание ламп.

Маркировка светорегулирующих приборов

Маркировка определяет предназначение устройств и их совместимость с лампами:

  1. Прибор с маркировкой R подходит для контроля света в лампах накаливания с Омной или Резистивной нагрузкой.
  2. Маркировка L предполагает работу устройства с трансформаторами, которые используются для снижения напряжения и индуктивной нагрузки.
  3. С электронным трансформатором сочетается модель с обозначением С.

На лампочках также указываются детали совместимости.

Рекомендации по выбору

Чтобы грамотно подобрать устройство, следует изучить варианты монтажа:

  • Стандартный вариант подключения – управление светом с одной точки в помещении.
  • В спальнях можно установить два устройства – на входе в помещение и возле кровати, что позволяет менять интенсивность освещения при отходе ко сну.
  • Допустим вариант, когда регулирование света осуществляется с одного места, а управление – с двух. Это может быть выключатель на входе и два регулятора в разных зонах помещения.
  • Вариант в соотношении «три точки управления и одна точка регулирования». Здесь можно применить проходные диммеры, когда включение ламп в одной зоне помещения автоматически отключает осветительные устройства в других.


Два диммера и один выключатель
Управление из двух точек
Управление из одной точки

Разнообразие способов подключения диммера позволяет подобрать оптимальный вариант для каждого помещения с учетом особенностей его эксплуатации.

Минимальный уровень яркости

Еще одним неприятным моментом является то, что у большинства экземпляров вы никогда не добьетесь равномерного снижения яркости, вплоть до нулевых значений.

Светодиодными лампами нельзя сделать такой минимальной освещенности помещения, какой можно добиться еле светящейся вольфрамовой нитью. То есть, при самом максимальном выкручивании диммера (в сторону уменьшения), все равно будет наблюдаться достаточно видимый поток света.

Захотите его снизить еще больше, а у вас ничего не выйдет. Далее свет просто выключится.

Кроме того, не забывайте что разные диммеры и лампочки, имеют каждый свой минимальный уровень.

А еще бывает несовместимость отдельных видов ламп с некоторыми видами диммеров.

Это может быть связано с разницей принципов диммирования. Фаза синусоиды в одном устройстве отсекается по переднему фронту Leading edge (R, RL), а в другом по заднему Trailing edge (RC, RCL). Соответственно в одном случае лампа будет нормально работать, а в другом нет.

Ознакамливайтесь с характеристиками и проверяйте все надписи еще в магазине.

Еще одно отличие, которое уже касается именно филаментных ламп заключается в том, что они загораются немного позже. Причем не только обычных лампочек, но даже позже других своих собратьев светодиодных.

Крутишь регулятор с самого минимума, а они не зажигаются. И только при достижении какого-то значения, начинает появляться свет.

Фактический интервал диммирования у них несколько короче, чем у других видов. Поэтому, если уж собрались покупать филаментные лампы, то и ищите под них специальные регуляторы яркости.

Почти на любом диммере можно поймать положение, когда лампочки начинают как бы моргать. Это происходит из-за их нестабильной работы в нижнем и верхнем пределах регулирования.

Лампы отдельных производителей даже начинают трещать в крайних точках регулировки. Все эти проблемы можно решить настраиваемыми диммерами. В них можно выкинуть определенный диапазон и настроить микроконтроллер под нужный режим работы.

Принцип действия и устройство регулятора

Диммеры бывают различной конструкции, а самый популярный – поворотный. Но в схеме управления с двумя проходными выключателями такой диммер непригоден – он переключается только в положении минимальной яркости. Поэтому для организации подобной схемы управления применяют другие типы привода регуляторов света:

  • поворотно-нажимной (переключается в любом положении яркости);
  • управляемый дистанционно (с помощью пульта);
  • кнопочный (с кнопками «больше-меньше» и отдельной клавишей на переключение);
  • сенсорный, а также другие типы диммеров.

Основной принцип у них один – регулировка яркости и управление контактами у них производятся независимо.

Внутренняя блок-схема диммера выглядит так:

Структурная схема диммера с перекидной контактной группой.

Схема регулирования строится обычно на тринисторе или симисторе. Изменение среднего тока производится за счет отсекания части полупериода переменного напряжения.

Распространенная схема регулятора яркости.

Если регулятор света построен по подобной схеме, не имеет значения, с какой стороны ставить диммер – с питающей или со стороны нагрузки. На работу схемы это не влияет. Для других схем этот момент надо изучать индивидуально.

Но устанавливать регуляторы сразу с двух сторон смысла не имеет: они будут пытаться «нарезать» синусоиду самостоятельно, яркость будет регулироваться непредсказуемо. При такой схеме один из приборов можно применять лишь для переключения, навсегда установив его в положение максимальной яркости. Но с экономической точки зрения это неверно – дешевле купить переключатель с перекидными контактами.

Тыльная часть диммера с маркировкой перекидных контактов.

Выводы прибора соединены с внешними клеммами, имеющими маркировку назначения.

В продаже практически невозможно найти перекрестный диммер. Если кто-то выпускает такие приборы, то схема получится громоздкой, ненадежной. Ведь яркость надо регулировать синхронно сразу по двум каналам. Поэтому оптимальной будет схема, в которой используется один проходной диммер, один проходной включатель и потребное количество перекрестных переключателей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
