Как рассчитать количество лампочек на комнату
Определение минимальной освещённости
Исходя из назначения помещения, в соответствии с нормами СНиП нужно определить минимальный уровень освещённости (в таблицах указано значение, рассчитанное на 1 м2). К примеру, для детской рекомендовано 200 Лк. Поэтому для 12-метровой комнаты
200*12 = 2400 Лк
Расчет светового потока может корректироваться при высоте потолка выше 2,7 м. В этом случае в приведенные выше вычисления вводится дополнительный коэффициент.
Высота потолка | Коэффициент |
до 3 м | 1,2 |
3‑3,5 м | 1,5 |
3,5‑4 м | 2 |
Соответственно, если в той же детской высота потолка составляет 3,3 м, то минимальная освещённость составит:
200*12*1,5 = 3600 Лк
При проектировании учитывайте, что указанный показатель желательно увеличить за счёт локальных источников света. В данном случае это могут быть бра над кроватью, настольные лампы на рабочем столе.
Выбор ламп и их мощности
Производители выпускают светодиодные, галогенные, люминесцентные лампы. Каждый из видов имеет свои преимущества и недостатки, поэтому выбирать стоит, исходя из типа светильника и энергосберегающих характеристик. Лампы накаливания, не смотря на свою неэкономичность, тоже используются достаточно часто. Каждый из видов источников света отличается также светоотдачей.
Тип ламп | Светоотдача, Лм/Вт |
Светодиодные | 100 |
Люминесцентные | 50 |
Накаливания | 12 |
Учитывая этот параметр, рассчитывайте суммарную мощность ламп, установленных в комнате. Для рассматриваемого примера при условии использования светодиодных источников она составит:
3600/100 = 36 Вт
Определение количества ламп
Минимальное количество ламп, которое должно быть установлено в комнате, определяйте с учётом мощности одного выбранного источника. Часто в результате будет получено нецелое значение, которое нужно округлить в большую сторону. Для рассматриваемой детской при использовании светодиодов 7 Вт расчёт выглядит следующим образом:
36/7 = 5,1 Вт
При округлении получаем 6 ламп. Это оптимальное количество при установке точечных светильников (количество позволяет равномерно разместить их по всей площади помещения) или люстры. Учитывайте цветовую гамму, использованную при отделке комнаты. Если выбраны тёмные тона, добавьте к полученному количеству 1 3 лампы. Отдавайте предпочтение источникам с большей цветовой температурой.
При выборе точечных светильников придерживайтесь следующих правил их размещения.
- Минимальное расстояние до угла – 200 мм.
- При установке натяжного потолка из ПВХ расстояние до шва должно быть больше 150 мм.
- Если помещение разделено на несколько функциональных зон, можно установить выполненные в едином стиле люстры в каждой из них.
- При определении количества светильников на квадратный метр, учитывайте, что один прибор способен освещать не более 2 м2.
Учитывайте, что при выборе симметричной схемы расположения приборов по площади помещения расстояние до стен, подвесными конструкциями, между источниками света должны быть одинаковыми. Оптимальный показатель – 30 40 см.
Информация
Для того, чтобы сделать точный расчет освещенности помещения светодиодными светильниками, не нужно обладать специальными знаниями. Достаточно воспользоваться простым и понятным онлайн калькулятором, который произведет расчет освещенности светодиодными лампами различных типов помещений. Зная размеры помещения и другие параметры, вы быстро и без труда получите готовый результат.
Функции онлайн калькулятора
Онлайн калькулятор для светодиодных светильников представляет собой простой программный инструмент, состоящий из шести строк для ввода данных и двух строк для вывода результатов расчета.
Калькулятор произведет расчет необходимой освещенности помещения и необходимого светового потока одного светильника. Готовый результат можно сохранить в виде файла в формате PDF или распечатать на принтере одним нажатием кнопки.
Принцип работы на калькуляторе
Для получения готового расчета необходимо ввести в меню калькулятора исходные данные:
- Выбрать тип помещения.
- Автоматически или в ручном режиме определить норму уровня освещенности, в люксах.
- В строках 3-5 указать размеры помещения: длину, ширину, высоту в метрах.
- Указать количество светильников.
После введения этих данных ниже появятся результаты расчета:
- Необходимая освещенность помещения, в люменах.
- Необходимый световой поток одного светильника, в люменах.
Справка
Освещенность – отношение светового потока, падающего на поверхность, к площади этой поверхности. Измеряется в люксах.
Светодиодный светильник – это осветительный прибор, основными элементами которого являются светодиод (полупроводниковый элемент) и драйвер (импульсный источник питания, преобразующий переменный ток в постоянный).
Световой поток – является физической величиной, которая характеризует количество мощности света в определенном потоке излучения. Под мощностью света понимается световая энергия, которая переносится через некоторую поверхность излучением за единицу времени.
Таблица 1. Нормы освещенности помещений.
№ п/п | Жилые и общедомовые помещения | Нормы освещенности, в люксах |
1 | Жилые комнаты | 150 |
2 | Детские комнаты | 200 |
3 | Кухня | 150 |
4 | Коридоры, ванная, уборные | 50 |
5 | Гардеробная | 75 |
6 | Кладовая | 30 |
7 | Лестницы и лестничные площадки | 20 |
8 | Лифты | 20 |
9 | Чердаки, подвалы | 20 |
10 | Площадка у основного входа в дом (крыльцо) | 5 |
Таблица 2. Соответствие мощности светодиодных светильников световому потоку.
Определение коэффициента использования светового потока η
Это значение не нужно рассчитывать, его можно найти в готовом виде в таблицах, что существенно упрощает процесс. Но чтобы пользоваться информацией, нужен еще один коэффициент – i, который вычисляется по формуле:
i = Sп / ((a + b) × h)
Тут все просто:
- Sп – площадь помещения в квадратных метрах;
- а – длина комнаты;
- b – ширина комнаты;
- h – расстояние от пола до светильника.
После определения коэффициента помещения можно выбирать данные из таблиц. Ниже представлены варианты для разных источников света.
Вариант для оборудования, расположенного на поверхности потолка или подвешенного к нему | ||||||||
Коэффициент отражения, % | Коэффициент помещения i | |||||||
Потолок | 70% | 50% | 30% | |||||
Стены | 50% | 30% | 50% | 30% | 10% | |||
Пол | 30% | 10% | 30% | 10% | 10% | |||
Коэффициент использования светового потока | 0,26 | 0,25 | 0,20 | 0,19 | 0,17 | 0,13 | 0,06 | 0,5 |
0,3 | 0,28 | 0,24 | 0,23 | 0,2 | 0,16 | 0,08 | 0,6 | |
0,34 | 0,32 | 0,28 | 0,27 | 0,22 | 0,19 | 0,10 | 0,7 | |
0,38 | 0,36 | 0,31 | 0,30 | 0,24 | 0,21 | 0,11 | 0,8 | |
0,40 | 0,38 | 0,34 | 0,33 | 0,26 | 0,23 | 0,12 | 0,9 | |
0,43 | 0,41 | 0,37 | 0,35 | 0,28 | 0,25 | 0,13 | 1,0 | |
0,46 | 0,43 | 0,39 | 0,37 | 0,30 | 0,26 | 0,14 | 1Д | |
0,48 | 0,46 | 0,42 | 0,40 | 0,32 | 0,28 | 0,15 | 1,25 | |
0,54 | 0,49 | 0,47 | 0,44 | 0,34 | 0,31 | 0,17 | 1,5 | |
0,57 | 0,52 | 0,51 | 0,47 | 0,36 | 0,33 | 0,18 | 1,75 | |
0,60 | 0,54 | 0,54 | 0,50 | 0,38 | 0,35 | 0,19 | 2,0 | |
0,62 | 0,56 | 0,57 | 0,52 | 0,39 | 0,37 | 0,20 | 2,25 | |
0,64 | 0,58 | 0,59 | 0,54 | 0,40 | 0,38 | 0,21 | 2,5 | |
0,68 | 0,60 | 0,63 | 0,57 | 0,42 | 0,40 | 0,22 | 3,0 | |
0,70 | 0,62 | 0,66 | 0,59 | 0,43 | 0,41 | 0,23 | 3,5 | |
0,72 | 0,64 | 0,64 | 0,61 | 0,45 | 0,42 | 0,24 | 4,0 | |
0,75 | 0,66 | 0,72 | 0,64 | 0,46 | 0,44 | 0,25 | 5,0 |
Таблица для настенных или потолочных светильников, световой поток которых направлен вниз | ||||||||
Коэффициент отражения, % | Коэффициент помещения i | |||||||
Потолок | 70% | 50% | 30% | |||||
Стены | 50% | 30% | 50% | 30% | 10% | |||
Пол | 30% | 10% | 30% | 10% | 10% | |||
Коэффициент использования светового потока | ОД 9 | 0,18 | 0,15 | 0,14 | 0,11 | 0,09 | 0,04 | 0,5 |
0,24 | 0,22 | 0,18 | 0,18 | 0,14 | 0,11 | 0,05 | 0,6 | |
0,27 | 0,26 | 0,22 | 0,21 | 0,16 | 0,13 | 0,06 | 0,7 | |
0,31 | 0,29 | 0,25 | 0,25 | 0,18 | 0,16 | 0,07 | 0,8 | |
0,34 | 0,32 | 0,28 | 0,28 | 0,20 | 0,18 | 0,08 | 0,9 | |
0,37 | 0,35 | 0,32 | 0,30 | 0,22 | 0,20 | 0,09 | 1/0 | |
0,40 | 0,37 | 0,34 | 0,33 | 0,24 | 0,21 | 0,11 | 1/1 | |
0,44 | 0,41 | 0,38 | 0,36 | 0,26 | 0,24 | 0,12 | 1,25 | |
0,48 | 0,44 | 0,42 | 0,40 | 0,29 | 0,26 | 0,14 | 1,5 | |
0,52 | 0,48 | 0,46 | 0,43 | 0,31 | 0,29 | 0,15 | 1,75 | |
0,55 | 0,50 | 0,50 | 0,46 | 0,33 | 0,31 | 0,16 | 2,0 | |
0,58 | 0,52 | 0,53 | 0,49 | 0,35 | 0,33 | 0,17 | 2,25 | |
0,60 | 0,54 | 0,55 | 0,51 | 0,36 | 0,34 | 0,18 | 2,5 | |
0,64 | 0,57 | 0,59 | 0,54 | 0,39 | 0,36 | 0,20 | 3,0 | |
0,67 | 0,60 | 0,62 | 0,56 | 0,40 | 0,39 | 0,21 | 3,5 | |
0,69 | 0,61 | 0,65 | 0,58 | 0,42 | 0,40 | 0,22 | 4,0 | |
0,73 | 0,64 | 0,69 | 0,62 | 0,44 | 0,42 | 0,24) | 5,0 |
По этой таблице подбирается коэффициент, если будут устанавливаться рассеивающие плафоны | ||||||||
Коэффициент отражения, % | Коэффициент помещения i | |||||||
Потолок | 70% | 50% | 30% | |||||
Стены | 50% | 30% | 50% | 30% | 10% | |||
Пол | 30% | 10% | 30% | 10% | 10% | |||
Коэффициент использования светового потока | 0,28 | 0,28 | 0,21 | 0,21 | 0,25 | 0,19 | 0,15 | 0,5 |
0,35 | 0,34 | 0,27 | 0,26 | 0,31 | 0,24 | 0,18 | 0,6 | |
0,44 | 0,39 | 0,32 | 0,31 | 0,39 | 0,31 | 0,25 | 0,7 | |
0,49 | 0,46 | 0,38 | 0,36 | 0,43 | 0,36 | 0,29 | 0,8 | |
0,51 | 0,48 | 0,41 | 0,39 | 0,46 | 0,39 | 0,31 | 0,9 | |
0,54 | 0,50 | 0,43 | 0,41 | 0,48 | 0,41 | 0,34 | 1,0 | |
0,56 | 0,52 | 0,46 | 0,43 | 0,50 | 0,43 | 0,35 | 1Д | |
0,59 | 0,55 | 0,49 | 0,46 | 0,53 | 0,45 | 0,38 | 1,25 | |
0,64 | 0,59 | 0,53 | 0,50 | 0,56 | 0,49 | 0,42 | 1,5 | |
0,68 | 0,62 | 0,57 | 0,54 | 0,60 | 0,53 | 0,45 | 1,75 | |
0,73 | 0,65 | 0,61 | 0,56 | 0,63 | 0,56 | 0,48 | 2,0 | |
0,76 | 0,68 | 0,65 | 0,60 | 0,66 | 0,59 | 0,51 | 2,25 | |
0,79 | 0,70 | 0,68 | 0,63 | 0,68 | 0,61 | 0,54 | 2,5 | |
0,83 | 0,75 | 0,72 | 0,67 | 0,72 | 0,62 | 0,58 | 3,0 | |
0,87 | 0,81 | 0,77 | 0,70 | 0,75 | 0,68 | 0,61 | 3,5 | |
0,91 | 0,80 | 0,81 | 0,73 | 0,78 | 0,72 | 0,65 | 4,0 | |
0,95 | 0,83 | 0,86 | 0,77 | 0,80 | 0,75 | 0,69 | 5,0 |
Рассчитать освещенность в помещении несложно, для этого нужны простые данные, главное – заранее найти лампы или светильники, чтобы знать их характеристики. Тут не потребуются сложные формулы, все делается вручную или с использованием таблиц.
Расчет освещенности
Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.
Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).
Для этого стоит прибегнуть к простой формуле А * B * C, где:
- Норма освещённости выбранного объекта.
- Площадь объекта.
- Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.
Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах
При этом важно помнить, что чем больше используется приборов, тем равномернее освещение
Пример расчёта 1
Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.
Сначала рассчитываем необходимый световой поток для данного помещения:
150 * 20 * 1 = 3000 Люмен.
Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.
Возьмём среднее значение в 700 Люмен:
3000 : 700 = 4.28571
Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.
Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:
- Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
- Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
- Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
- По таблице из СНиП определяем норму освещённости помещения.
Рассчитываем площадь помещения (S):
S = a * b
где:
a – длина помещения;
b – ширина помещения.
Рассчитываем индекс помещения (Ф):
Ф = S / (( h1 – h2 ) * ( a + b ))
где:
h1 – высота от пола до потолка;
h2 – высота от рабочего места до потолка.
Рассчитываем количество осветительных приборов (N):
N = ( E * S * 100 * Кз ) / ( У * p * Fi )
где:
E – освещённость помещения;
S – площадь помещения;
Кз – коэффициент запаса;
У – коэффициент использования ламп;
p – количество ламп;
Fi – поток света одной лампы.
Необходимый уровень освещения в разных комнатах
Пример расчёта 2
Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.
Производим расчёт площади:
S = 9 * 6 = 54 кв. м
Далее узнаём индекс помещения:
Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5
Коэффициент использования ламп в жилых комнатах – У – равен 51.
Производим дальнейшие, окончательные расчёты:
N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63
Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.
2. Ен — нормированная освещенность
Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.
Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП
Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).
Ен = 150
Подставим значение в формулу:
Фл = (Ен * S * k * z) / (N * η * n)
Фл = (150 * S * k * z) / (N * η * n)
Это интересно: Панели для кухонного гарнитура — разъясняем детально
Требования к освещению для помещений с компьютером
Для офисных помещений, где используются компьютеры, выдвигаются особые требования. Причиной является дополнительное воздействие на глаза света от монитора, которое нужно компенсировать искусственной подсветкой.
В комнатах с использованием компьютерной техники с дисплеями яркость общего света должна быть не менее 200 Лк. Если компьютеры стоят на рабочем столе, то уровень комбинированного освещения должен составлять 500/300 Лк, а искусственного — 400 Лк.
Непрерывная работа за компьютером запрещена. В дневное время максимальное время непрерывной работы составляет 2 часа. В тёмное время суток — 1 час, после чего необходимо сделать 10-15-минутный перерыв и желательно проделать упражнения для глаз.
К лампам также выдвигаются определённые требования. Коэффициент пульсации не должен быть свыше 10%, а индекс цветопередачи — не менее 80%. Таким нормам соответствуют, например, светодиодные светильники. Светодиодные лампы располагают на расстоянии 50-60 см от монитора. Их свет не должен попадать прямо на монитор или в глаза человеку. Лучше всего применять лампы с рассеянным жёлтым светом.
Правильная подсветка рабочего места обеспечивает высокую производительность труда и удовлетворённость специалистов. Соблюдая основные нормы и правила, работодатель обеспечивает своим сотрудникам комфортные условия, которые не только повышают работоспособность каждого отдельного члена коллектива, но и способствуют поддержанию здоровья.
Основные технические характеристики
Подбирая лэд-светильники, прежде всего смотрят на цоколь: если он будет отличаться от патрона люстры, установить новую лампу на место старой будет нельзя.
В осветительных приборах, используемых в квартирах, наиболее распространены 2 типа цоколя:
- Е27 (стандарт), который встречается чаще всего;
- Е14 (миньон), меньшего, чем стандартный, диаметра, часто применяемый в подвесных светильниках.
Цоколи, маркировка которых начинается с буквы G, имеют небольшую мощность (12 Вт) и в зависимости от вида используются для точечных или встроенных светильников, кухонных вытяжек и других электроприборов.
Мощность
Этот показатель влияет в первую очередь не на яркость светильника, как у ламп накаливания, а на расход электроэнергии: чем меньше значение, тем экономичнее освещение.
Современные светодиодные светильники расходуют примерно в 5 раз меньше электричества, чем лампы накаливания, производящие то же количество света. Чтобы убедиться в этом и подобрать подходящий по мощности светильник, стоит изучить таблицу.
Сохранить в квартире или доме привычный уровень освещения можно, выбрав лампочки мощностью около 10–15 Вт. Такие приборы обеспечивают достаточное количество света для работы и отдыха. Для бра и настольных светильников потребуются лампы меньшей мощности.
Яркость
Световой поток — показатель количества света, излучаемого led-лампой. Измеряется в люменах.
Для жилых помещений в квартире или доме нет смысла приобретать светильники эффективностью выше 130 лм — изделия с более высокими показателями будут стоить существенно дороже, а разница в освещении практически не будет заметна.
Понять, как правильно выбрать светодиодную лампу желаемого уровня яркости, будет проще, если изучить таблицу, в которой представлены сравнительные характеристики источников света разного типа.
Недобросовестные производители часто завышают показатели, поэтому реально производимое количество света может быть меньше почти на 30 %, заявленного на упаковке товара. Чтобы не ошибиться в расчетах, стоит приобретать продукцию только хорошо себя зарекомендовавших фирм.
Выбирая светильник в помещение, которое нуждается в хорошем освещении, нужно учитывать этот факт.
Цветовая температура
Как выбрать светодиодную лампу для дома, которая будет излучать привычный теплый свет, исходящий от лампы накаливания
Для этого нужно обратить внимание на цветовую температуру светильника
Она указывается прямо на упаковке, измеряется в градусах Кельвина и дает представление, каким будет излучаемый свет — чем выше значение, тем он холоднее:
- Изделия с показателями ниже 2500 К использовать в жилых помещениях не рекомендуется. Они производят тяжелый желтый свет, создающий некомфортную обстановку.
- Для освещения дома или квартиры стоит выбирать лампы, цветовая температура которых составляет 2700–3000 К, именно они производят привычный желтоватый свет.
- Дневной свет — от 3000 до 5000 К — используется для освещения производственных, офисных и общественных помещений, однако не создает комфортной атмосферы в жилых.
- Лампочки с показателем цветовой температуры выше 5000 К излучают бело-голубой холодный свет. Офтальмологи не рекомендуют находиться в помещениях, освещенных такими приборами, длительное время.
Некоторые производители не указывают цветовую температуру в градусах Кельвина, а дают краткую характеристику типу света. Для дома или квартиры подойдут лампочки, на упаковке которых стоят обозначения «мягкий белый», «теплый белый».
Коэффициент цветопередачи
Индекс цветопередачи — показатель соответствия создаваемого лампой освещения дневному свету.
Хорошими считаются светильники, имеющие коэффициент цветопередачи выше 70, а те, у которых этот параметр ниже 40, приобретать не стоит.
Важно! Качественные изделия с высоким индексом цветопередачи не могут стоить дешево. Если на упаковке недорогого светильника стоит значение выше 80, почти наверняка это подделка
Современные методы светотехнического расчета освещения
Если подсчеты на листке бумаги с калькулятором или ведение таблиц в Excel – это не ваше, тогда можно обратиться к современным методам.
На просторах интернета можно найти несколько программ и приложений для быстрого расчета освещения производственного помещения и жилых комнат. Среди них есть как элементарные редакторы с интуитивно понятным интерфейсом, онлайн-калькуляторы, так и сложные программные продукты для дизайнеров и архитекторов (например, Dialux, Relux, Light-in-Night Road). Чем сложнее программа, тем больше возможностей она открывает и тем большее количество факторов учитывает
Например, для перфекционистов и тех, кто занимается электроосвещением профессионально, будет важно учесть сложную архитектуру пространства, наличие и размеры углов, особенности интерьера и возможность комбинирования осветительных приборов
Программные продукты можно найти как в платных, так и в бесплатных версиях. Если первый вариант необходим профессионалам, то новичкам будет достаточно базовых функций.
Естественное освещение
Использовать естественное освещение для офиса не только эффективно, но и выгодно. В большинстве случаев, солнечные лучи создают достаточный уровень освещенности на расположенных рядом с окнами столах. При том, что работа такого источника света бесплатная – единственной проблемой могут стать облака и осадки.
При большом количестве окон в помещении для комфортной работы может быть достаточно естественного освещения
Для определения соответствия нормам освещенности от солнечных лучей пользуются коэффициентом КЕО. В южных регионах он должен быть не меньше 1,2%, в северных частях страны – 1%. Рассчитывают коэффициент путем деления уровня освещенности в комнате на показатель на открытом месте в безоблачную погоду и умножения полученного результата на 100%.
Свет может попадать на рабочие места через два вида проемов:
- световые фонари на крыше, дающие верхний свет, который считается более естественным – правда, пользоваться ими можно только в комнатах на верхних этажах здания;
- окна в стенах, обеспечивающие только боковое освещение – самый распространенный и простой вариант;
- световые трубы – способ достаточно дорогой, но позволяющий получить верхнее освещение за счет использования специального «светопровода», сделанного из светоотражающего материала.
Устанавливая оборудованию, технику и компьютеры ближе к оконным проемам, можно обеспечить рабочие места достаточным количеством солнечного света
При выборе офисного помещения стоит обратить внимание на максимально возможную по строительным нормам площадь окон
Характеристики источников света
После расчета необходимого уровня освещенности можно переходить к выбору лампочек. Они подбираются с учетом следующих критериев:
- Тип цоколя. Зависит от того, какой используется в светильнике. В крупных устройствах ставятся цоколи Е, в точечной подсветке могут применяться G и другие виды.
- Потребляемая мощность. Зависит от конкретного типа лампочки.
- Напряжение питания. Сетевое напряжение составляет 220 В, частота 50 Гц. Не все лампы работают на такой частоте, для устройств на 12 В и 24 В требуется установка понижающего трансформатора.
- Цветовая температура. Оптимальный диапазон для помещения от 2600 К до 5000 К. Теплый свет дают лампы 2600-3500 К, дневной белый 3500-4000 К, холодный 4000-5000 К.
- Световой поток. Показывает, насколько ярко лампочка будет освещать площадь.
В домах для общей подсветки используется 4 типа ламп – накаливания, галогенные, люминесцентные, светодиодные. Все они имеют свои характеристики, плюсы и минусы.

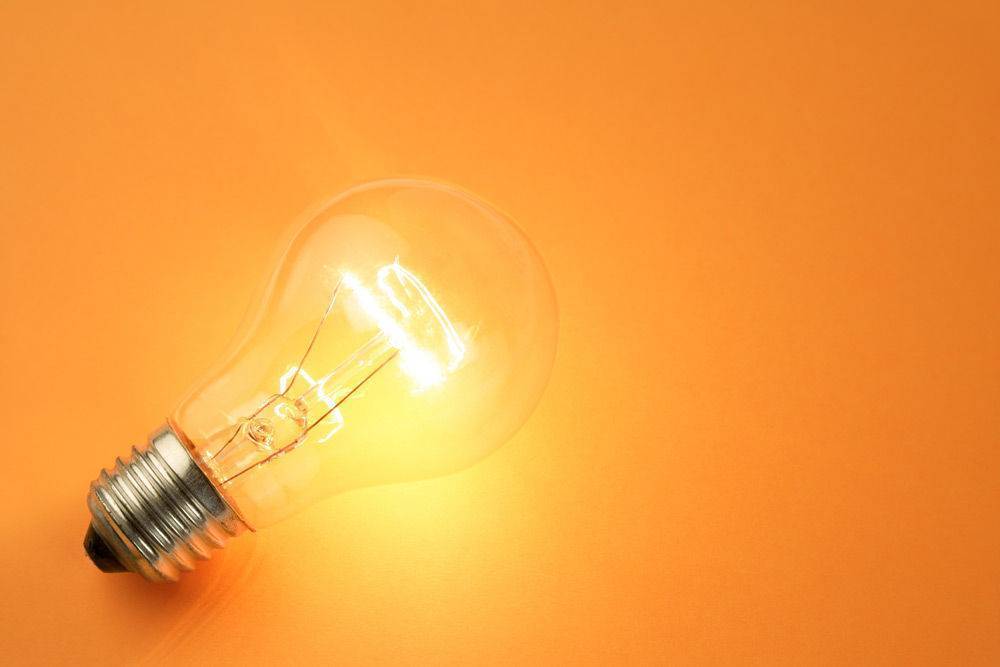

Лампы накаливания
Это самый дешевый вид лампочек. Они дают приятный желтый свет. Лампы накаливания уже практически полностью заменены другими источниками света, так как являются неэффективными. К недостаткам можно отнести малый КПД, большое потребление энергии, малый срок службы, хрупкость и небезопасность.
Галогенные источники
Имеют схожую конструкцию с лампой накаливания, но есть свои особенности. В первую очередь, это касается колбы – она выполнена из кварцевого стекла. Оно позволяет выдерживать высокие температуры, поэтому внутри колба заполняется парами йода, брома и других галогенов. Срок службы за счет отказа от хрупкой нити накала повышается, но многие недостатки сохраняются. Из-за применения кварца к колбе нельзя прикасаться голыми руками. Жировые пятна приводят к тому, что стекло становится тонким и хрупким и может взорваться.
Преимущества – широкое разнообразие, более высокий КПД, диапазон цветовых температур от 2800 до 3000 К.
Недостатки – высокая температура во время работы, хрупкость, неэкологичность, сложность утилизации, большое потребление электроэнергии.
Люминесцентные приборы
Этот тип раньше был представлен длинными лампами-трубками. Сейчас появились модели со стандартными цоколями под обычный патрон. В быту люминесцентные лампочки называют энергосберегающими. Состоят из стеклянной колбы, покрытой внутри люминофором и заполненной смесью газов.
Достоинства: высокая светоотдача, малое потребление энергии, длительность срока службы, широкий диапазон рабочих температур.
Недостатки: наличие ртути внутри колбы, сложность утилизации, наличие уф излучения, мерцание, долгий старт, ограниченное число циклов включения и выключения.
Светодиоды
Светодиодные источники света считаются самым удачным вариантом для дома. Они не содержат в составе вредных веществ, работают лишь на свечении от полупроводникового кристалла. Имеют широкий ассортимент по цветам, размерам, формам.
К преимуществам относят низкую потребляемую энергию, высокий КПД, долговечность, отсутствие мерцаний, безопасность, широкий диапазон рабочих температур, разнообразие цветовых температур. Благодаря малому нагреву светодиоды можно устанавливать в натяжные потолки не боясь того, что полотно может быть деформировано. При покупке в профессиональном магазине от известного изготовителя дается гарантия, по которой лампу можно поменять при производственном браке.
Расчет освещения
Расчет электрического освещения производится в целях установления мощности и количества осветительных приборов, которые нужны для создания в помещении качественной освещенности.
Значения, рекомендованные для общественных, жилых, торговых, производственных, вспомогательных и иных помещений, прописаны в законе.
Расчет освещения помещения
При проектировании общего освещения помещения искомое значение рассчитывается способом удельной мощности. Такой вариант актуален для случаев, когда требуется установить критерии необходимых световых приборов.
В данном случае расчет освещения помещения производится по такой формуле:
P = w*S/N
Р — мощность источника, Вт;
w — удельная мощность света, Вт/м2;
S — площадь пространства, м2;
N — количество осветительных приборов, шт.
Для разных видов светильников и ламп удельная мощность различна. Данный показатель можно найти в специальных таблицах.
Расчет искусственного освещения
Искусственное освещение, применяемое на рабочих местах, должно удовлетворять запросам гигиены труда и нуждам производственного процесса. Лучше всего, когда по качеству оно схоже с натуральным.
Поэтому выполняя расчет светодиодного освещения или освещения, созданного с помощью люминесцентных ламп, важно принимать во внимание нормативные требования. Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:
Также применяются следующие способы:
Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:
- с учетом коэффициента применения светового потока;
- точечный.
Первый вариант рекомендован, если предусматривается применение разных ламп на горизонтальной поверхности. Его сущность заключается в определении коэффициента для конкретного помещения
Во внимание принимаются, в том числе характеристики отделки
Точечный способ подходит для случаев и общего, и местного освещения. Рабочая поверхность может быть при этом вертикальной или горизонтальной.
Удобнее всего производить расчет освещения, используя специальный калькулятор. Это позволит не только сэкономить время, но и получить максимально точные цифры. Такой калькулятор можно найти на сайте продавца осветительных приборов.
Способы расчёта
Их можно выделить два:
- По электрической мощности (в Ваттах).
- По световой (в Люменах).
Для каждого варианта предусмотрены свои нормы, формулы и единицы измерения. Оба имеют свои достоинства и недостатки. Рассмотрим их более детально.
Считаем в Ваттах
Этот способ рассчитать освещённость помещения самый простой, привычный, но не самый точный. Для его применения необходимы следующие данные:
- площадь комнаты;
- требуемая мощность на квадратный метр.
Площадь находим по простой школьной формуле S=a*b. Далее, берём данные о необходимом количестве Ватт на 1 м2 — в среднем это 20 Вт — и множим на площадь. Математически это будет выглядеть так: P=S*p, где P — общая мощность, p — номинальная для 1 м2. Теперь можно высчитать количество лампочек в помещении. Просто делим общую мощность на этот же показатель для одной лампы. То есть, если вы хотите осветить помещение, которое требует в общем 300 Вт с помощью лампочек в 75 Вт, то: 300/75=4 — именно столько источников света вам понадобится.
Рациональное использование источников освещённости позволит улучшить атмосферу в помещении
Следует отметить, что норма 20 Вт — очень приблизительна. И чтобы повысить точность, желательно использовать отдельные показатели по каждому типу помещения:
- гостиная — 10–35 Вт;
- кухня — 12–40 Вт;
- ванная комната — 10–30 Вт;
- спальня — 10–20 Вт.
Все данные о мощностях мы умышленно привели для обычных ламп накаливания, как самых распространённых в наших краях. Производители более дорогих и в то же время экономичных видов зачастую указывают на упаковке какой по мощности лампе накаливания соответствует этот экземпляр.
Считаем в Люменах
Этот способ, с одной стороны, более точный, с другой — менее привычный. Хотя, если разобраться в единицах измерения, то ничего сложного в нём нет. Сложность заключается в том, что большинство из нас ассоциирует всё связанное с освещением с Ваттами. Но на самом деле эта единица измерения показывает лишь сколько ваша лампа потребляет электрической энергии. А сколько она при этом даёт света, её световой поток, измеряется в Люменах (Лм). В свою очередь, освещённость помещения измеряется уже в Люксах (Лк). 1 Лк равен 1 Лм на 1 м2. Объясняем проще. Если с помощью светового потока в 1 Лм осветить поверхность площадью в 1 м2 — такая освещённость будет равна 1 Лк.
Дальше действуем по тому же алгоритму. Берём общую площадь, множим её на необходимую освещённость для 1 квадратного метра и получаем мощность светового потока, которая нужна для освещения всего помещения. Формула почти такая же, как и раньше: P=S*E. Где S по-прежнему площадь, P — общая мощность (теперь в Лм), а E — освещённость 1 м2 в Лк.
Помните об эффективности каждого источника освещения
Чтобы воплотить эту формулу в жизнь понадобятся нормы по освещённости того или иного типа помещения. По разным нормативным документам они составляют:
- гостиная — 100–200 Лк;
- кухня 150–300 Лк;
- ванная комната — 50–200 Лк;
- спальня — 100–200 Лк.
Осталось произвести расчёт количества светильников. Для этого общую мощность (P) делим на световой поток от одного источника (F) — n=P/F. Здесь тоже потребуются определённые цифры. А именно световая мощность разных видов ламп. Почти всегда эти сведения можно найти на упаковке. Но на всякий случай основные из них приведём и здесь:
Тип лампы | Потребляемая мощность (Вт) | Мощность светового потока (Лм) |
Лампа накаливания | 15 25 40 60 75 100 | 90 230 430 730 960 1380 |
Галогенная лампа 12 В | 20 35 50 75 | 340 670 1040 1280 |
Галогенная лампа 220 В | 100 150 200 300 400 500 | 1650 2600 3200 5000 6700 9500 |
Светодиодная лампа | 2–3 4–5 8–10 10–12 12–15 18–20 25–30 | 250 400 700 900 1200 1800 2500 |
Люминесцентная лампа | 4 6 8 13 15 16 18 36 58 | 120 240 450 950 950 1250 1350 3350 5200 |
Подставив данные из таблицы в формулу над ней, вы сможете рассчитать количество источников света при использовании разных типов ламп.
Как мы и говорили, если внимательно отнестись к единицам измерения и не путать Люмены и Люксы — сам расчёт ничего сложного собой не представляет. При достаточном уровне ответственности и внимания произвести его сможет каждый. Но если эта информация вас немного озадачила — можем предложить произвести подсчёт онлайн. Для этого используйте специальный калькулятор освещённости помещения.
Почему светодиоды?
Еще несколько лет назад многие наши соотечественники стали использовать энергосберегающие лампы люминесцентного типа с цоколем E14 и Е27. Но теперь пришел черед более эффективным приборам — светодиодам, которые демонстрируют меньшее потребление энергии (по сравнению с лампами накаливания — в 10 раз, по отношению к люминесцентным осветительным приборам — в 3 раза).
Преимущества светодиодов
Неоспоримые преимущества светодиодных светильников обеспечили им популярность во всем мире. Такие лампы в разы эффективнее обычных ламп накаливания и приборов, излучающих люминесцентный свет.
Преимущества светодиодных ламп:
- экономия электроэнергии;
- создание света, максимально приближенного к дневному;
- возможность использования как внутри помещения, так и за его пределами (уличное освещение);
- более высокий размах напряжения — лампы будут работать в диапазоне от 80 до 230 Вольт;
- повышенный срок службы — до 25 лет;
- экологичность, поскольку они не выделяют в воздух вредных веществ;
- возможность управлять подсветкой при помощи ДУ-пульта;
- беззвучная работа в отличие от люминесцентных ламп.
Недостатками таких осветительных приборов можно считать повышенную цену и невысокий индекс цветопередачи, достигающий 85-90%.
