Схема подключения выключателя
У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.
Схема подключения одноклавишного выключателя
Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

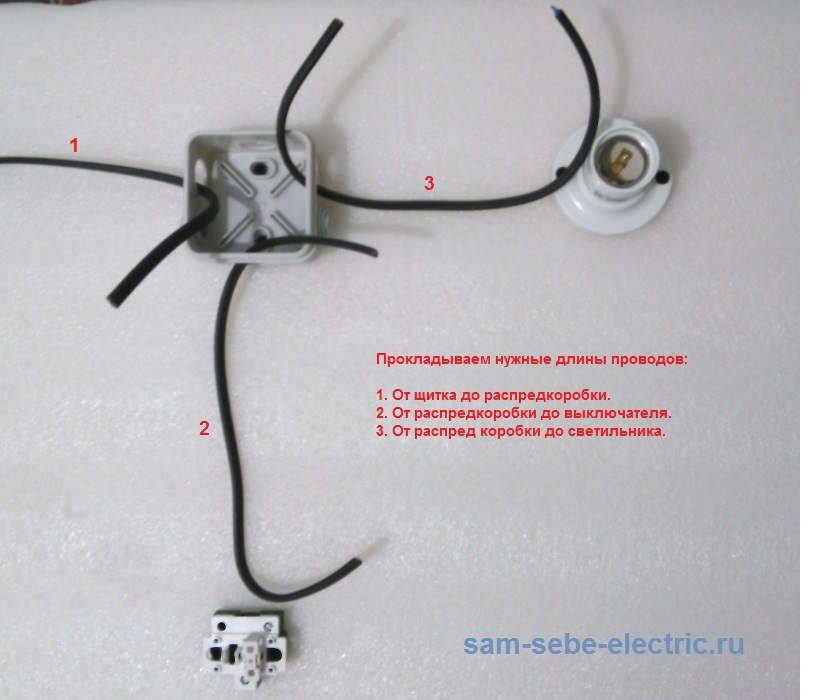

Теперь прокладываем все необходимые провода:
- Провод от щитка до распределительной коробки.
- Провод от распределительной коробки до выключателя.
- Провод от распределительной коробки до патрона светильника.
Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.
Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.
Собираем выключатель и ставим на место светильник…
Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:
- Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
- Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
- Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.
Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.
На фото я не паял и не изолировал скрутки. Уж извиняйте меня.
Закрываем коробку и включаем свет!
Это еще не все…
В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.
Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.
Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 – это приходящий провод от щитка, а провод №2 – это уходящий провод на следующую распредкоробку.
Схема подключения двухклавишного выключателя
Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.
Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение “L” означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения “1” и “2” означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.
На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.
Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.
Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.
Улыбнемся:
Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод. Электрик: – Неее пооонняял… Хватает рукой провод, дергается от удара током: – Все! Понял! Понял!
По каким причинам может быть отключен домофон
Домофон может быть отключен или неисправен по нескольким причинам, среди самых распространенных:
- отключение вашей квартиры от домофонной системы;
- ваш ключ был удален из памяти устройства;
- технические поломки, неисправности, некорректная работа системы.
- Рассмотрим более подробно, каким способом и по каким причинам службы отключают жильцов от системы домофона.
Первым самым распространенным способом является отключение вызывной панели от квартиры.
- В данном случае набрать квартиру и открыть из нее подъездную дверь не получится.
- Этот метод самый простой и распространенный, так как выполняется он методом набора специальной комбинации на цифровой панели.
- Конкретные коды таких комбинаций в сети Интернет найти практически невозможно, потому что тогда любой желающий сможет заниматься самоуправством, и подключать и отключать домофоны всем, кому захочет.
Знакомство детей с марамойкой…
Вчера вечером после возвращения детей из лагеря, праздничного ужина и ухода супа, дети рассказали, что папа предложил им в выходные пойти в кино «вчетвером, вместе с его новой тётей, потому что он её очень любит, скоро они будут жить вместе, и он хочет познакомить их друг с другом» О_О Дети отказались со словами «вчетвером мы хотим ходить только с тобой и мамой», суп настаивать не стал… Дети «хотят видеть папу, а не папу в компании с другой тётей», как они мне объяснили свой ответ… Я…
Обсуждение
На собственном опыте. Муж (уже бывший) познакомил наших детей 9 и 4 года со своей возлюбленной, когда мы были еще в браке. Детям она понравилась, еще бы: она ж тоже хотела произвести на них впечатление: добрая ласковая тетя. Т.к. муж из нашего дома сразу переехал к ней, то и детей на выходные забирал к ней. Дети были не против: она их баловала. Я бесилась, пила успокоительные. И до сих пор (они еще не расписались) она себя так ведет. Бывают перегибы: звонит моему старшему и говорит как скучает по нему, как любит, ждет в гости. Я тут же звоню мужу (б/у-шному) и говорю, чтоб не вводили детей в заблуждение, по моему мнению это фарс… Он прислушивается, она не звонит какое-то время, но пишет сыну в одноклассниках… Короче, плывем по течению. Ситуация упрощается тем фактом, что сейчас с ней будет жить ее сын — 7 лет, а дети ну никак не дружат, еще и он называет БМ «папой», что злит моих))) Удачи вам, мудрости и терпения!!!
А как родилось слово «маромойка»? Это кто вообще? «Суп» — понятно, это сокращенное от «супруг». А «маромойка»?
Буквенные подсказки

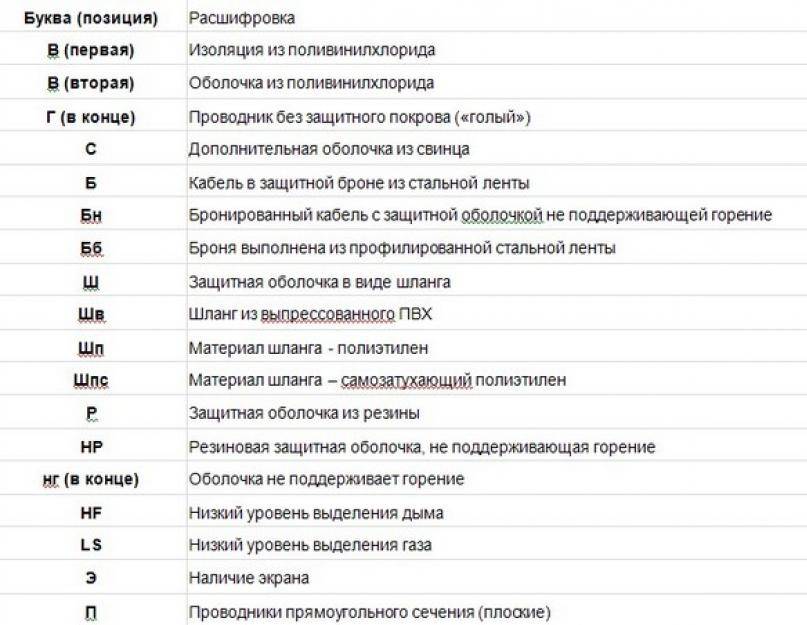

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.
Цвет и символы помогут разобраться в проводах
Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.
Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.
Виды электрических схем
Все схемы разработаны и используются в полном соответствии с ГОСТами. В 2011г. вышла новая редакция документа ГОСТ 2.702-2011 под названием «ЕСКД (единая система конструкторской документации). Правила выполнения электрических схем». Этот документ дополнен и принят к исполнению с 1 января 2012 г. Также можно воспользоваться учебником для студентов по специальности «электроснабжение»
По ГОСТу схемы делятся на 8 типов, но начинающему мастеру будет достаточно трех: принципиальной, функциональной и монтажной схем. Рассмотрим отдельно каждую.
Принципиальная схема как основа устройства электросети.
Схема представляет собой перечень условных обозначений, без которых очень сложно понять устройство электрических сетей. Перед разбором схемы электрику необходимо:
- сопоставить чертеж и схематические изображения, найти их на документе;
- определить род тока (постоянный, переменный, трехфазный) и найти источник питания ведущих узлов;
- найти устройства защиты, определить последовательность действий устройств при запуске, остановке или возможном замыкании электроцепи.
Таким путем специалисту проще сделать заключение о всех процессах, протекающих в звеньях цепи. Если ему требуется начертить только силовые линии, будет достаточно линейной схемы, а для всех видов цепей понадобится полная. Если схема непростая, допустим, в ней указаны резервирующие цепи, электрик может воспользоваться оперативным описанием коммутаций, актуальных на сегодняшний день.
Функциональная схема
В этом типе схем указываются только основные блоки и узлы. Это дает электрику представление о работе системы в целом, о том, как все элементы связаны между собой. Для жилых домов такие схемы обычно не составляют, они носят типовой характер. По ГОСТу все элементы и устройства должны быть нанесены совмещенным или разнесенным способом. В некоторых случаях схему можно упрощать.
Монтажная схема
В ряде документов ее также называют схемой соединений. Монтажная схема — это план помещения, с указанием всех устройств: розеток, выключателей, светильников. В ней проставлены буквенно-цифровые коды, согласно которым можно понять принципы подключения. В ней можно указать длину цепей и рекомендуемые значения. Монтажная схема является хорошей подсказкой для начинающих. Этой же схемой руководствуются при установке бытовых приборов.
При создании своих проектов нужно обязательно руководствоваться ГОСТом 2.702-2011. В главном документе прописаны графические и буквенные символы, которые рассмотрим ниже.
⇡ Почему курсор наклонен?
Но вернемся все-таки к курсору. Первыми его могли увидеть участники Осенней объединенной компьютерной конференции (Fall Joint Computer Conference) 9 декабря 1968 года. Первый курсор в виде стрелочки указывал положение на экране, где выполнялось редактирование текста.
Демонстрация возможностей компьютерного манипулятора Дугласа Энгельбарта была записана на видео и вошла в историю как «Мать всех презентаций» (The Mother of all Demos).
Но если вы внимательно всмотритесь в изображение первого курсора, то заметите, что он несколько отличается от современного указателя на экране монитора. Он прямой, в отличие от привычного нам курсора, который имеет наклон в левую сторону. Зачем же его наклонили?
Спустя некоторое время после изобретения мыши команда Augmentation Research Centre стала распадаться, часть ученых перешла в Xerox PARC, где продолжила совершенствовать манипулятор. Вскоре компания Xerox смогла похвастаться первыми ПК, которые управлялись не только командами с клавиатуры, но и с помощью первых моделей компьютерных мышей.
Разрешение экрана в первых моделях компьютеров Xerox Alto составляло 808 точек по вертикали и 606 точек по горизонтали. Из-за этого ограничения было невозможно добиться четкого отображения вертикального курсора, поэтому его пришлось «повернуть». Новый курсор был лучше и по ряду других причин. Вертикальный курсор мог сливаться с символами на экране, а наклоненный — нет. Элементы интерфейса операционной системы Star содержали главным образом вертикальные и горизонтальные линии, на фоне которых визуально определить положение наклоненного курсора было проще.
Также не стоит забывать о том, какая низкая производительность была у компьютеров в то время. При создании курсора разработчикам казалось вполне логичным разместить «горячую точку» на острие курсора с координатами (0;0) — это позволяло сэкономить несколько циклов просчета подпрограммой, определяющей положение курсора.
Что же касается вопроса «Почему курсор наклонен именно в левую сторону?», то и тут найти ответ несложно. Попробуйте указать пальцем на экране монитора на какую-нибудь деталь. Видите, он наклонен в ту же сторону (если только вы не левша). Поэтому и курсор с наклоном влево выглядит нагляднее.
Настройка отображения скрытых символов
Для тех, чья работа связана с проверкой и редактированием текстовых документов, вероятно, может быть удобно, чтобы хотя бы некоторые непечатаемые символы отображались постоянно или показывались только некоторые из символов. Настроить показ символов можно следующим образом. В списке меню «Параметры» вкладки «Файл» находим и включаем строку «Экран».
Параметры
Появятся «Настройки отображения и печати…», пункт «Всегда показывать эти знаки форматирования». В этом списке нужно проставить галочки напротив тех знаков, которые требуется отображать всегда.
Настройки отображения
«Чайницкий» вопрос
Обсуждение
Дополню личным опытом:- железные чайники очень шумят при нагревании воды.стоит стразу проверить в магазине какой звук, чтобы это не стало неприятным сюрпризом (как у нас- писк при закипании слышно через всю квартиру даже при закрытых дверях).- у железных чайников очень нагревается корпус. Если есть дети, то лучше это предусмотреть, чтобы не прятать чайник в «зону недосягаемости».- достаточно программ для нагрева в 40,60,70,80,90,100 градусов… промежуточные значения просто не нужны, но за их наличие цена чайника возрастает.
И на последок, отлично можно очистить чайник путем кипячения воды с добавлением лимонной кислоты или уксуса. Этот способ отлично подойдет и для открытого, и для скрытого нагревательного элемента.
01.06.2005 23:44:08
Символы для чтения принципиальных схем
Символы принципиальных схем напоминают базовые. Чтобы научиться их читать, следует запомнить стандартные значки всех элементов, которые есть в электроустройствах. Основные из них: обозначения букв и цифр, пунктирные, механические и экранированные линии, коаксиальные кабели и другие. В этом списке можно опустить значки для радиоустройств, так как при составлении схемы электросети жилого дома они не столь востребованы.
Примеры обозначений:
- разъемные элементы обозначаются значками Х1 и Х2;
- общепринятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
- экранирование рисуют штрихпунктирной линией, связывая ее с общим проводом. Это обозначение необходимо, так как многие узлы электроустройств реагируют на магнитное поле.
Для того чтобы грамотно читать принципиальные схемы, необходимо научиться отличать цепи главной схемы от вторичных. В основе главных цепей части, преобразовывающие поток электроэнергии, в основе вторичных узлы мощностью не более 1 киловатта. Они учитывают и измеряют расход электричества и координируют работу электроприборов.
⇡ Bluetooth: знак короля Синезуба
Мобильное устройство невозможно представить без поддержки беспроводных сетей. Без возможности загружать данные с других устройств и передавать их
портативный гаджет попросту бесполезен. На данный момент существует две наиболее популярные технологии передачи данных в локальных сетях без проводов — Wi-Fi и Bluetooth. У каждой из них есть свой логотип.
Взгляните на синий значок рядом с голубой лампочкой на вашем ноутбуке. Не замечаете ничего странного? Сравните его с другими символами на компьютере. Каждый рисунок более или менее понятен, так как его можно «расшифровать». Например, аккумулятор нарисован в виде батарейки, а управление громкостью помечено на клавишах изображением динамического излучателя. Но как бы вы ни фантазировали насчет логотипа Bluetooth, вряд ли догадаетесь, что за «кракозябра» на ней изображена.
Чтобы понять, откуда взялся логотип, нужно вспомнить о том, как и где появилась эта технология.
А родилась она на родине викингов, в Швеции, под началом известной фирмы Ericsson. Данную технологию разработали в 1994 году два инженера — швед Свен Маттиссон (Sven Mattisson) и голландец Яаап Хаартсен (Jaap Haartsen). Причем Маттиссон не только создал Bluetooth, но и косвенно повлиял на то, что эта технология была названа в честь короля Харальда Синезуба, одной из самых значительных фигур в истории Скандинавии.
Свен Маттиссон
Название Bluetooth предложил Джим Кардаш (Jim Kardach), который участвовал в организации переговоров между Intel (где и работал Кардаш), Ericsson, IBM, Toshiba и Nokia относительно разработки единого стандарта беспроводного соединения. В конечном итоге эти переговоры закончились появлением Special Interest Group (SIG), утвердившей стандарт Bluetooth.
Джим Кардаш
Как-то раз Джим поинтересовался у Свена, что за книгу он сейчас читает. Тот ответил, что это — исторический роман шведского писателя Франца Гуннара Бенгтссона (Frans Gunnar Bengtsson) о викингах. Кардаш заинтересовался этим автором и в скором времени тоже увлекся историей древней Скандинавии. Прочитанная литература очень увлекла Джима, в особенности он был впечатлен личностью древнескандинавского короля Харальда Синезуба. За время своего правления Харальд сделал немало полезных дел — объединил разрозненные земли, а также ввел христианство на территории Норвегии и Дании.
Кардаш предложил имя короля в качестве рабочего названия проекта, аргументированно обосновав свой выбор. Название Bluetooth оказалось очень метким и точным. Король Синезуб объединил скандинавские племена, а новая технология объединяла разрозненные разработки в области беспроводной передачи данных с малой мощностью. Bluetooth поставил точку в многообразии стандартов, существовавших в то время.
Знак, который стал логотипом технологии Bluetooth, образован двумя древнескандинавскими рунами. Первая называется «хагалаз» (Hagall), другая — «беркана» (Berkanan). Эти две руны повторяют буквы латинского алфавита H и B. Вместе же они составляют инициалы короля Харальда Синезуба. По этой же причине логотип Bluetooth имеет синий цвет.
Существует много версий появления у короля такого прозвища, например из-за дорогих одеяний редкого синего цвета, которые подчеркивали его высокий статус. Строго говоря, слово «синий» — не совсем верный перевод с древнескандинавского языка, по смысловому значению оно ближе к «темный». Возможно, король имел проблемы с зубами, отчего они и потемнели. Есть также версия, что Харальд просто очень любил чернику.
Заземление: безопасность зелено-желтого цвета
Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.
Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.
Провода заземления обеспечивают безопасность работы электричества в доме
Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:
Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.
Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.
Видео: как разобраться в цветовой маркировке прводов
Watch this video on YouTube
Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.
В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.
⇡ USB: дьявольский логотип
Изображение, символизирующее USB-подключение, можно найти на любом кабеле или рядом с гнездом для подключения. Созданное в рамках спецификации USB 1.0 обозначение USB-порта представлено в виде тройной линии, напоминающей фрагмент печатной схемы. В вертикальном положении этот знак приобретает вид трезубца, что неслучайно.
Данный символ дизайнеры позаимствовали из образа бога водной стихии Нептуна (Посейдона) в древней мифологии. В древнегреческой мифологии могучие вилы Посейдона имеют особое значение — это и грозное оружие, с помощью которого бог разрушает скалы, и символ власти. Как и на трезубце Посейдона, центральное острие выступает чуть больше, но если в греческой мифологии это означает жезл Зевса и признание силы старшего брата (два остальных «зуба» на трезубце Посейдона — это рогатина второго брата, Аида, бога подземного царства мертвых), то в случае с логотипом USB выступающий элемент не имеет смысловой нагрузки. Вместо шипов на трезубце USB-логотипа нарисованы три основные геометрические фигуры — круг, квадрат и треугольник. Эти простейшие фигуры символизируют разнообразие периферийных устройств, которые могут быть подключены к единому интерфейсу USB.
Забавно, что трезубец с USB-логотипа послужил предметом спора среди некоторых верующих. Четыре года назад он вызвал не совсем адекватную реакцию у отдельных религиозных служителей Бразилии , которые окрестили его инструментом дьявола и призвали пользователей отказаться от благ данной технологии, используя вместо нее Firewire или Bluetooth. Если следовать этой странной бразильской логике, то вслед за USB нужно было бы запретить всю продукцию Apple с логотипом в виде надкушенного яблока, а заодно и выбросить десертные вилки для торта с тремя зубьями. Как говорится, от греха подальше.
Доверяй, но проверяй
Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

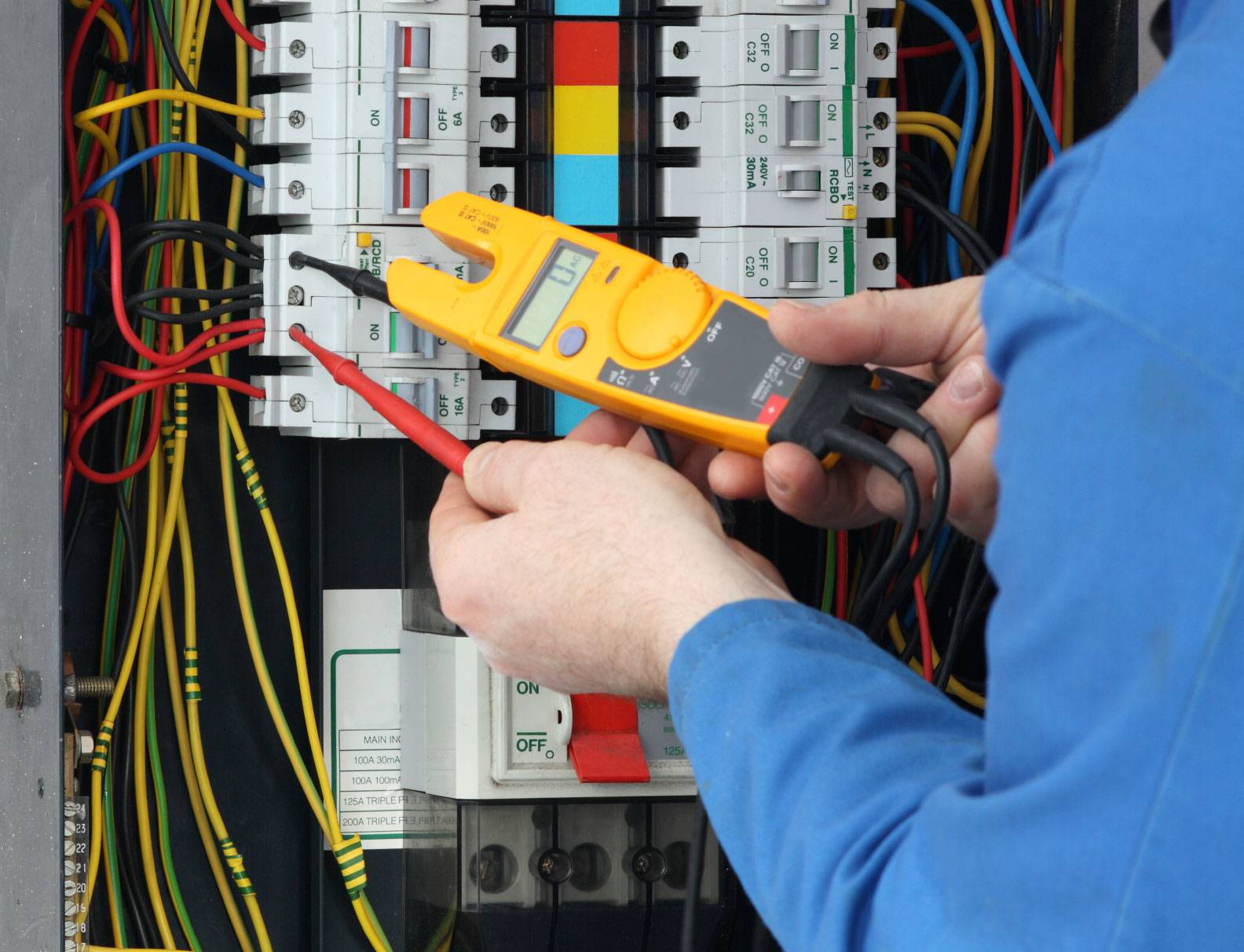

Перед подключением правильность маркировки лучше проверить специальным оборудованием
Вообще, трехжильный кабель в электрике используется часто
А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию
Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.
Опубликовано: 23.03.2021
⇡ Курсор за семью печатями
Стоит отметить, что проект Дугласа Энгельбарта вообще-то был не первым компьютерным манипулятором. Нечто подобное уже имелось в распоряжении военных разных стран, и эти разработки также могли бы сделать переворот в компьютерной индустрии, если бы их не держали под грифом «Секретно». И конечно, форма курсора, могла бы быть иной — например точкой, треугольником или еще чем-нибудь.
Так, например, в далеком 1946 году совсем молодой инженер Ральф Бенджамин (Ralph Benjamin) сконструировал для британского флота первый трекбол roller ball, выполняющий функции указателя точки на радаре. Во время войны Ральф потерял родителей в ходе геноцида евреев, а сам был вынужден бежать из Германии в Швейцарию, а позже и в Англию.
В возрасте 91 года профессор Ральф Бенджамин с огромным удовольствием рассказывает журналистам, что изобрел курсор за двадцать лет до Энгельбарта.
Чуть позднее, в 1952 году, в условиях строжайшей секретности,
похожий манипулятор сделали Том Крэнстон (Tom Cranston), Фред Лонгстаф (Fred Longstaff) и Кенион Тэйлор (Kenyon Taylor). Забавная деталь — в качестве «шарика» в конструкции этого трекбола инженеры использовали шар для канадского пятипинового боулинга. Это устройство был частью системы DATAR, которая расшифровывалась как Digital Automated Tracking and Resolving («цифровое автоматическое слежение и расчет»).
По замыслу военных, она должна была собирать информацию с сенсоров на разных кораблях и выводить их на экран. Оператор мог просматривать данные о кораблях с места боевых действий, выбирая их манипулятором. Но когда трекбол был сделан, стало понятно, что это устройство слишком опережает свое время, а доработка и без того дорогой системы DATAR (бюджет составил почти два миллиона канадских долларов) требует еще большего финансирования.
Пока на другой стороне планеты думали, что им делать с этим трекболом, в СССР с 1953 по 1957 год сконструировали и запустили в работу первую протомышь, которая, само собой, тоже использовалась военными структурами.
На вооружение отечественных систем ПВО была принята система «Воздух-1», разработанная под началом конструктора Михаила Ивановича Михайлова
.
Согласно информации из специальной учебной литературы, она была предназначена для полуавтоматического съема, автоматической передачи, обобщения и отображения данных о воздушной обстановке на индикаторных устройствах системы, приборного наведения истребителей-перехватчиков на воздушные цели противника, управления войсками ПВО и взаимодействия с ними. Говоря проще, эта система позволяла сопровождать до 40 целей (в том числе и своих перехватчиков) и наводить перехватчики на несколько целей одновременно. Частью «Воздух-1» являлся комплект аппаратуры АСПД-I, содержащий первичный индикатор ввода и передачи высоты и цифр (ИПН или ИПН-1) — советский вариант компьютерного манипулятора.
На этом снимке показан макет аппаратуры автоматизированной системы управления радиолокационного поста ВП-02у
Обратите внимание на зеркальный «коврик» и манипулятор в правой части стенда. Чем не двухкнопочная мышь?. Да и функции этот инструмент выполняет практически те же самые
И все это — задолго до официальной демонстрации изобретения Дугласа Энгельбарта
Да и функции этот инструмент выполняет практически те же самые. И все это — задолго до официальной демонстрации изобретения Дугласа Энгельбарта.
Наземная система автоматического наведения на цель самолетов-перехватчиков в США (Semi-Automatic Ground Environment), созданная приблизительно в это же время, также имела манипулятор-пистолет, которым можно было водить непосредственно по радару. Сердцем этой системы был компьютер AN/FSQ-7, созданный компанией IBM.

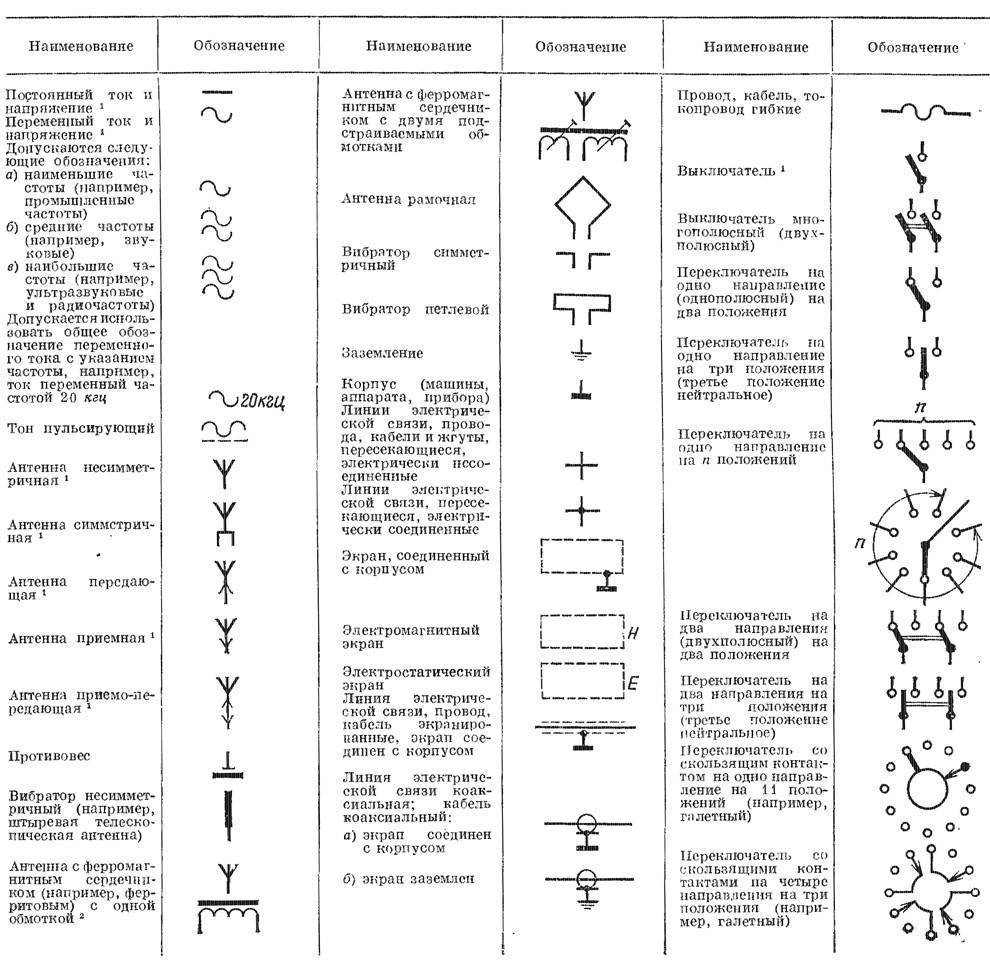

Графические обозначения на принципиальной схеме
Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.
Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.
На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.
Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.
В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.
В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.
Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.
Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.
⇡ Иконка-гамбургер: самая популярная кнопка
Интерфейс разных компьютерных приложений имеет общие детали. Программы могут отличаться по функциональности, способом установки и запуска, но базовый принцип взаимодействия с пользователем остается неизменным. Мы смотрим на привычное главное меню, изучаем иконки — и мгновенно догадываемся, где и в каком месте интерфейса следует искать ту или иную опцию приложения. Одна из иконок, которая помогает пользователю быстро сориентироваться при знакомстве с новым приложением, называется «гамбургер». На ней нарисованы три горизонтальные черты, одна над другой.
Вероятно, человек, который так окрестил эту иконку, был голоден, и такое расположение линий напоминало слои в бутерброде. А вообще у этой иконки большая история. Она настоящий долгожитель, ей более тридцати лет, и появилась она на самых первых компьютерах.
