Какой буквой и цветом обозначается нуль и фаза в электрике

Важно знать!

Цветовая маркировка проводов в электрике имеет множество особенностей и часто новички сталкиваются с такими вопросами, как:

  • «Что такое аббревиатура PEN?»;
  • «Как найти заземление, фазу, ноль, если изоляция бесцветная либо имеет нестандартный окрас?»;
  • «Как самостоятельно указать фазу, заземление, ноль?»;
  • «Какие еще существуют стандарты по окрасу изоляции?».

На все эти вопросы мы сейчас кратко дадим простое объяснение!

Что такое PEN?

Устаревшая на сегодняшний день система заземления TN-C предполагает использование объединения нейтрали и заземления. Преимущество такой системы – легкость электромонтажных работ. Недостаток – угроза поражения электрическим током при монтаже электропроводки в доме либо квартире.

Цвет совмещенного провода желто-зеленый (как у PE), но при этом на концах изоляция имеет синий окрас, характерный нейтрали. На электрической схеме совмещенный контакт обозначается тремя латинскими литерами – «PEN».

Как найти L, N, PE?

Итак, вы столкнулись с такой ситуацией: во время ремонта бытовой электросети оказалось, что все проводники одного цвета. Как в этом случае узнать, какой провод что означает?

Индикаторная отвертка

В том случае, если электропроводка имеет заземляющий провод, необходимо использовать такое оборудование, как мультиметр. Данный прибор имеет два щупальца. Сначала необходимо установить диапазон измерения переменного тока на отметку свыше 220 Вольт. Далее одну щупальцу фиксируем на фазном контакте, а с помощью второго щупальца определяем ноль/заземление. При соприкосновении с 0 на мультиметре отобразиться значение напряжения в пределах 220 Вольт. Если же вы дотронетесь к «земле» – напряжение обязательно будет немного ниже. Более доходчивая инструкция по использованию мультиметра была предоставлена в соответствующей статье, с которой рекомендуем ознакомиться!

Мультиметр

Существует еще один метод определения. Если нет мультиметра и индикаторной отвертки под рукой, то можно постараться определить какого цвета провода L и N по их изоляции. В этом случае необходимо помнить, что синяя оболочка — это всегда НОЛЬ. В любой нестандартной маркировке окрас ноля не меняется. Остальные две жилы будет немного сложнее определить.

Первый вариант ассоциаций. Вы видите оставшийся цветной и черный либо белый контакт. В старые добрые времена землю обозначали черной либо белой изоляцией. Вполне разумно предполагать что это именно она, оставшийся цветной – фазный (L).

Второй вариант. Ноль, опять-таки, сразу откидываем, остается красный и черный/белый провод. Если изоляция белого цвета, то согласно ПУЭ – это фаза. Значит, оставшийся красный – земля.

Обращаем Ваше внимание на то, что такой метод является крайне опасным. Если Вы решили им воспользоваться, обязательно сделайте для себя пометки, чтобы во время ремонта люстры либо розетки не получить удар электрическим током!

Как самостоятельно указать L, N, PE?

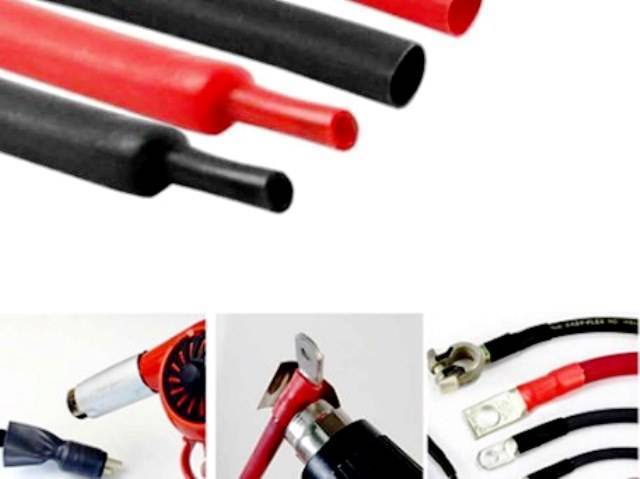

В том случае, если визуальное обозначение отсутствует либо отличается от стандартного, рекомендуется самостоятельно указать все элементы после ремонтных работ. Для этого можно использовать цветную изоленту либо специальное изделие – термоусадочную трубку, именуемую также кембриком. Согласно требованиям ПУЭ, ГОСТу и общепринятым рекомендациям указание жил необходимо осуществлять на концах проводника – в местах его соединения с шиной (как показано на фото).

Небольшие пометки по цветам облегчат ремонт и обслуживание как Вам, так и электрику, который возможно будет осуществлять ремонт домашней электросети после Вас! О том, как маркировать провода в щитке, мы рассказали в отдельной статье.

Существующие заводские стандарты

Обозначения изоляции с каждым десятилетием немного видоизменяется, поэтому возможно данная информация Вам пригодится.

До 2000-го года применялась следующая цветовая маркировка проводов:

  • белый – N;
  • черный – PE;
  • яркий – L.

Через несколько лет после данного стандарта было внесено существенное изменение: PE «перекрасили» в желто-зеленый цвет (как сейчас).

Таким образом, изделия стали выглядеть так:

  • желто-зеленый провод – земельный;
  • черный (и иногда белый) – нейтральный (N);
  • яркий – фаза.

Цветовые решения

Если же по каким-либо причинам Вы путаетесь между контактами, предоставляем к Вашему вниманию подробную расшифровку маркировки проводов и кабелей по цветам, которая на сегодняшний день соответствует европейским и отечественным стандартам:

Напоследок рекомендуем просмотреть полезное видео по теме:

Похожие материалы:

  • Как снять изоляцию с провода
  • Расшифровка маркировки проводов
  • Как собрать электрический щит

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

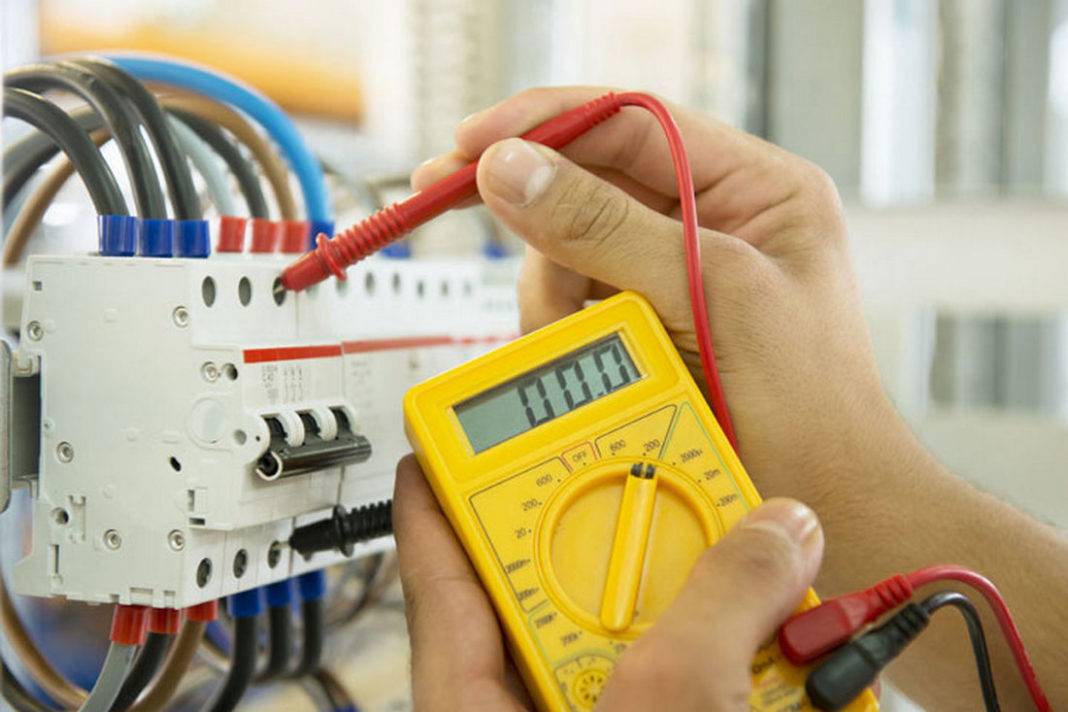

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Цвета в электропроводке

До введения цветовых стандартов применяли только 2 цвета, что осложняло работу электроэнергетического персонала. Сейчас такой подход считается устаревшим. В сетях до 1 кВ ПУЭ устанавливает цвета для нулевого провода и «земли». Фаза всегда должна внешне отличаться от нуля во избежание аварий.

Фаза

Находящийся под напряжением относительно нейтрали провод называется фазой. В низковольтных сетях, проектируемых в жилых районах, напряжение однофазное, передающее электричество непосредственно потребителям.

Согласно ПУЭ следует использовать один из цветов, утвержденных стандартом, но отличных от зелено-желтого и голубого.

Нейтраль

Нулевой (нейтральный) кабель используется для замыкания электрического контура и обратного движения тока. Потенциал этого провода равен нулю, поэтому в нормальном состоянии сети прикосновение к нейтрали неопасно. Для его маркировки используют голубой цвет и букву N.

Заземление

Нулевой провод, называемый «землей», защищает сеть от перенапряжения. В случае возникновения аварийного режима, ток короткого замыкания, превышающий номинальный рабочий показатель, будет уходить на «землю» напрямую или через средства защиты.

Для разных классов напряжений используют разные виды заземления. В сетях до 1 кВ применяют исключительно глухозаземленную нейтраль. К ним относят и бытовые.

Кодом PEN и голубым цветом с желто-зелеными полосами на концах обозначают совмещенные нейтрали.

Расцветка изоляционного покрытия проводников

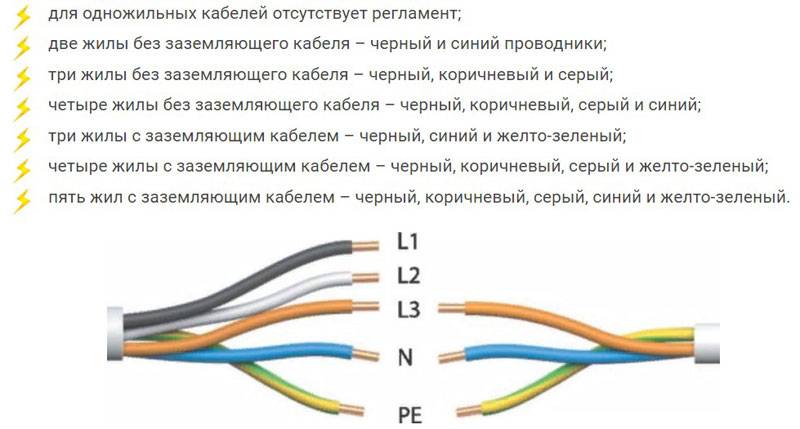

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

Жила заземления есть только в кабелях от 3-х жил.

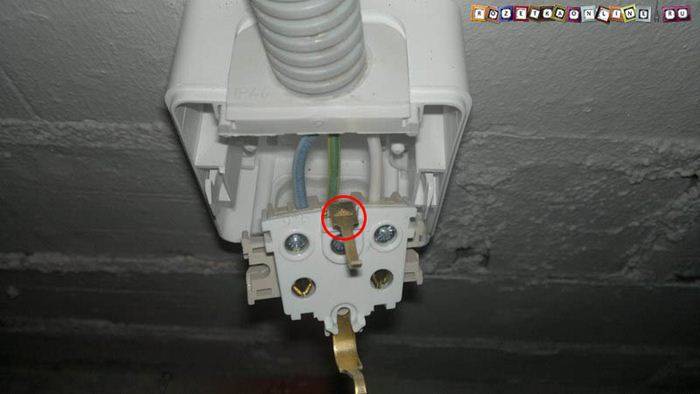

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком

Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Цветовая маркировка изоляции проводников важна для более быстрого и правильного монтажа электрораспределительных устройств, удобства ремонта и исключения ошибок. Цвета проводов в электрике регламентированы нормативными документами (ПУЭ и ГОСТ Р 50462-2009).

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:

  • красная;
  • коричневая;
  • черная;
  • серая;
  • белая;
  • розовая;
  • оранжевая;
  • бирюзовая;
  • фиолетовая.

В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

  • синий цвет и его оттенки — рабочий нулевой провод (нейтраль — N);
  • желтый цвет с зеленой полосой — защитное заземление (PE);
  • желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.

Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

  • желтый — фаза А (L1);
  • зеленый — фаза В(L2);
  • красный — фаза С (L3);
  • голубой — нулевая шина;
  • продольные или наклонные полосы желтого и зеленого цвета — шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами “ЖЗК” для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Цвет нейтрали

Какого цвета нулевой провод, оговаривают стандарты ГОСТ, поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод — это фаза или ноль, поскольку синий цвет и его оттенки (голубой) приняты для обозначения нейтрали (рабочего заземления).

Другие цвета окраски нейтральных жил не разрешаются.

Единственно допустимый вариант использование синей и голубой изоляции — обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше нигде такую расцветку использовать нельзя.

Цветовая маркировка провода заземления

Правила указывают, какого цвета провод заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил.

Допускается использование провода с желтой изоляцией и зеленой полосой на ней, или может быть зеленая изоляция с желтой полосой.

Не разрешено использовать никакой другой цвет провода земли, как не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение.

Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Другие государства маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета для маркировки за рубежом:

  • нейтраль — белый, серый или черный;
  • защитное заземление — желтый или зеленый.

Стандарты ряда стран допускают использовать в качестве защитного заземления оголенный металл без изоляции.

Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

RozetkaOnline.ru – Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L
» – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L
маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N»
– маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N
в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE
– Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику«!

Рекомендуем также прочитать:

Определение назначения провода без цветной маркировки

Для того, чтобы ускорить и облегчить обслуживание или монтаж, успешно применяется цветная маркировка проводов в электропроводке. Иногда возникают ситуации, когда использовалась однотонная электропроводка, или ее монтировал человек, не внушающий доверия. Тогда, перед началом монтажа, в целях обеспечения безопасности, стоит совершить проверку на соответствие назначения провода цвету покрытия.

Для достижения этой цели используется тестер или мультиметр. Все линии проверяются на наличие напряжения, его величину и полярность. Иногда достаточно выяснить, начало и конец линии, а также ее цвет по всему пути.

Одно устройство должно обладать проводниками с одинаковой расцветкой по всей линии. Все цепи выполняются проводниками с одинаковым оттенком изоляции. Такое явление говорит об высоком качестве монтажа, и в значительной степени упрощает ремонт или обслуживание прибора.

Все линии должны иметь один цвет от начала и до конца путиИсточник lodus.ru

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны

Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Буквенное обозначение проводов

ГОСТ 18690-2012 постановил специальную буквенную маркировку каждого кабеля. Благодаря ей можно точно узнать основные параметры провода.

Каждая буква имеет свою расшифровку:

  • материал;
  • вид провода (плоский, контроль, установка и т.д.);
  • материал изоляции;
  • материал брони;
  • особенности спецификации (защищенный оплеткой проводник, бронировано с помощью круглых проволок и т.д.).

Например, АППВ: провод алюминиевый, с поливинилхлоридной изоляцией, плоский, с разделительным основанием.

Полная расшифровка кабелей представлена в таблице.

НомерБуквенное обозначениеРасшифровка
1. Материал жилыАалюминиевые
отсутствие буквы А означает, что они медные
2. Материал изоляции и его типВ

К

Р

Н или НР

П

Пс

Пв

С

О

Ф

Э

Г(КГ)

поливинилхлорид (ПВХ)

капрон

резина

негорючая резина (найрит)

полиэтилен

полиэтилен самозатухающий

полиэтилен сшитый

стекловолокно

шел полиамидный

металл или фторопласт

эмаль

гибкая жила

3. Материал защитной оболочкиВ

А

Р

П (Пу)

С

Г

ПВХ

алюминий

резина

полиэтилен (у — усиленный)

свинец

кабель без защитной оболочки

4. Материал брониБб

Бн

Бс

Ббг

Бп

Д

К

двойная броня

наружная обмотка из негорючих лент

броня свинцовая

двойная броня из стальной профилированной ленты

двойная броня из пластиковых и стальных лент

оплетка из двойного стального провода

броня из проволоки и стальной ленты

5. Особенности конструкцииГ

Б

О

К

Т

Э

кабель с гидроизоляцией

броня из лент

кабель в оплетке

обмотка круглой проволокой

кабель для прокладки в трубе

кабель с экраном из медной ленты

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
