Пошаговая инструкция по постройке купольного дома

Что нужно знать до начала работы?

Прежде чем приступать к обустройству купольного дома, ознакомьтесь со следующей важной информацией. Конкретных требований к основанию купольного дома нет

Готовая конструкция имеет небольшой вес, поэтому ее можно размещать практически на любом фундаменте. Наиболее оптимальный вариант – мелкозаглубленны й фундамент ленточного типа

Конкретных требований к основанию купольного дома нет. Готовая конструкция имеет небольшой вес, поэтому ее можно размещать практически на любом фундаменте. Наиболее оптимальный вариант – мелкозаглубленны й фундамент ленточного типа.

Строительный материал

Конструкция возводится из деревянных брусьев. Сечение бруса подбирается индивидуально с учетом предполагаемых нагрузок на купол строения.

В случае если одновременно планируется применение наружной и внутренней обшивки, необходимо использовать брус с увеличенным сечением.

Коннекторы

Для соединения деревянных составных элементов конструкции применяются коннекторы. Существуют пятилучевые и шестилучевые коннекторы.

Данные элементы применяются при изготовлении купольных построек большой площади. В случае обустройства небольшого купольного дома можно прибегнуть к безконнекторному методу сборки.

Профессиональные строители часто отказываются от применения коннекторов в пользу современной технологии, в соответствии с которой ребра изготавливаются точно под стать друг другу, что позволяет соединять их с минимум швов.

Кровля

Для обустройства крыши такого дома можно использовать следующие материалы:

  • гибкую черепицу;
  • рубероид;
  • листовые кровельные материалы на основе алюминия.

Расходы

Технология обустройства рассматриваемой конструкции является достаточно сложной. Однако, если сравнивать со строительством обыкновенного дома, на возведение купольной конструкции уходит гораздо меньше денег и стройматериалов. Временные затраты также заметно уменьшаются.

Проект купольного дома по полистирольной технологии

Один из видов круглых домов — полистирольные купольные дома. На первый взгляд может показаться, что это небольшие дома. Но внутри каждый такой дом довольно просторен и имеет площадь от 50 кв. м.

Типовой полистирольный дом — это купол 8-ми метров в диаметре и 4-х метровой высотой свода. В стенах этого дома можно осуществить любую планировку.

Этот проект больше подходит для строительства дачного домика, маленького, компактного и очень удобного. В рассматриваемой планировке мы видим холл, соединяющийся с кухней справа, санузел, гостиную. От нее — два ответвления в виде небольших спален и выход на винтовую лестницу, ведущую на маленький балкон.

Характеристики проекта

  • Общая площадь — 80 кв. м
  • Фундамент из пенобетона
  • Наружное покрытие — камень, полиуретан

Как видите, каждый из трех проектов подтверждает, что для купольных домов нет ограничений по внутренней планировке. А оригинальность строения может запросто стать достопримечательностью любого коттеджного или дачного поселка.

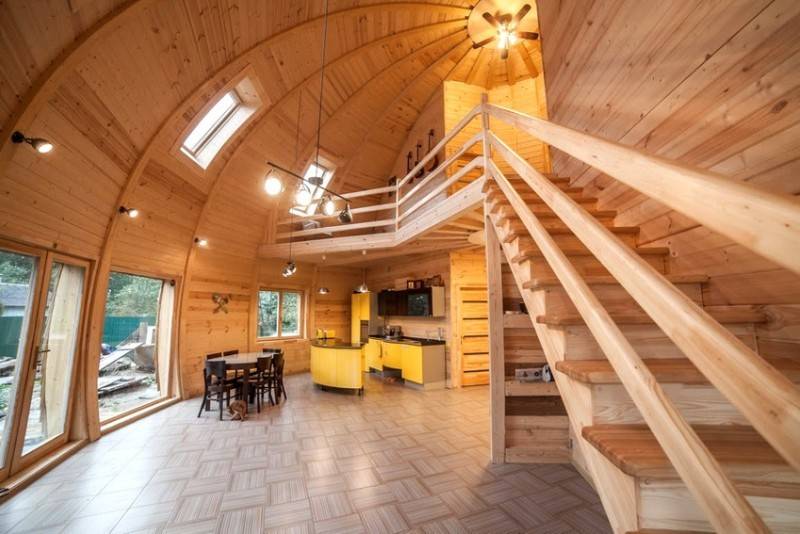

Впереди нам открывается шикарных размеров кухня + гостиная.От нее можно попасть на огромную террасу с переходом в кладовую комнату. Вправо от кухни находится спальня и кабинет и у каждой комнаты имеется своя небольших размеров гардеробная.Далее с холла поднимаемся по лестничному маршу на второй этаж.

Второй этаж.

http://s1.ipicture.ru/uploads/20120918/SWiodzir.jpg

На 2 этаже нас встречает маленький холл с панорамным видом.Слева расположился санузел,справа просто огромных размеров спальная комната имеющая большую гардеробную и выход на балкон.

Проекты купольных домов

Важным моментом возведения купольного строения выступает грамотное составление его планировки, чтобы было не только красиво, но еще рационально и удобно. Частой проблемой становится оформление коридора, которому трудно выделить площадку в круглом помещении, а открывающиеся двери будут приносить поток холодного воздуха в зимний период.

Зачастую рациональным выходом является пристройка небольшого тамбура, который в условиях нашего климата просто необходим, также актуальна пристройка террасы, с которой будет организован вход. Если же такая конструкция неприемлема, можно организовать прихожую и внутри строения, однако необходимо будет позаботиться об оформлении «завесы» от проникновения холода, например, встроив в поверхность пола конвектор.

Купольные дома могут быть одно- и двухэтажными. При этом последние встречаются намного чаще и более пригодны для постоянного проживания семьи, так как дают возможность обустроить больше помещений, в том числе спальных. Как правило, первый этаж отдается под комнаты общего пользования, а второй – под индивидуальные.

Купольный дом — Проект 1

Данная планировка идеально подойдет для проживания полноценной семьи. Здесь на первом и втором этажах расположены по две спальные комнаты. Первый уровень занимает также бойлерная, санузел и просторная кухня с обеденной зоной, откуда направляется лестница на верхний уровень. На втором этаже расположен балкон с прекрасным панорамным видом на зеленую зону. В данном случае обеденная зона остается проходной, открытой для просмотра со второго этажа.

Купольный дом — Проект 2

Здесь наблюдается разделение пространства перегородками по типу стандартных помещений. Прямой тамбур первого этажа, ведущий вглубь круглой конструкции, словно разрезает помещение на отдельные отсеки и упирается в просторную гостиную. Второй этаж заполняют две спальни и небольшой холл с лестницей. Конечно, некоторая потеря полезной площади, которая могла бы располагаться над гостиной, может показаться большим недостатком, однако стоит учесть, что так общий интерьер выглядит намного светлее и дает возможность ощутить все прелести жизни в купольном доме.

Купольный дом — Проект 3

Этот проект двухэтажного купольного особнячка предусматривает наличие приставного тамбура, который будет эффективно сдерживать потоки холодного воздуха с улицы, а также гаража. Гаражная пристройка является безусловным плюсом, так как проживание в загородном доме просто обязывает иметь автомобиль, а если помещение пристроено к дому, в него можно беспрепятственно попасть даже в самую суровую непогоду. Второй этаж над гаражом занимает балконная конструкция. Наличие трех спален и двух санузлов позволяет свободно разместиться полноценной семье.

Как построить купольный дом своими руками: инструкция для сборки

Для того чтобы построить прочный и надежный купольный дом, необходимо точно придерживаться предложенного алгоритма, поэтапно выполняя каждую операцию. Рассмотри каждый этап от закладки фундамента до финальной отделки дома.

Как и при строительстве любого традиционного дома, начинать необходимо с замеров и оборудования соответствующего фундамента, который станет надежной основой конструкции. После этого раскладывают основные элементы каркаса, которые будут выполнять несущую функцию и являются основой всего дома.

Дом сферической формы можно создать своими руками, а можно обратиться к специалистам или купить готовый пакет

Используя деревянный молоток, в несущие вертикальные балки необходимо забить нагели. Прочность такого соединения обеспечивается за счет собственного веса элементов. По этой причине строительство продвигается крайне быстро, особенно учитывая тот факт, что в нижних частях досок предусмотрены специальные пазы.

После этого можно переходить к монтажу поперечных распорок и фиксации OSB плиты. Для этой цели отлично подойдут стандартные саморезы, которые обеспечат быстрое и надежное крепление.

В верхней точке, где сходятся все балки, для надежного крепления используют специальный диск. В это же время осуществляют и обшивку нижних сегментов, что придает конструкции дополнительную устойчивость и прочность. После этого остается лишь установить верхние распорки и обшить каркас древесными плитами.

Действуя согласно этой схеме, вполне возможно осуществить сборку самостоятельно, вместо того, чтобы приобретать готовый купольный дом. Отзывы владельцев утверждают, что если строго следовать всем рекомендациям, то в итоге вы получите ничуть не менее прочную конструкцию, которая прослужит вам не один год.

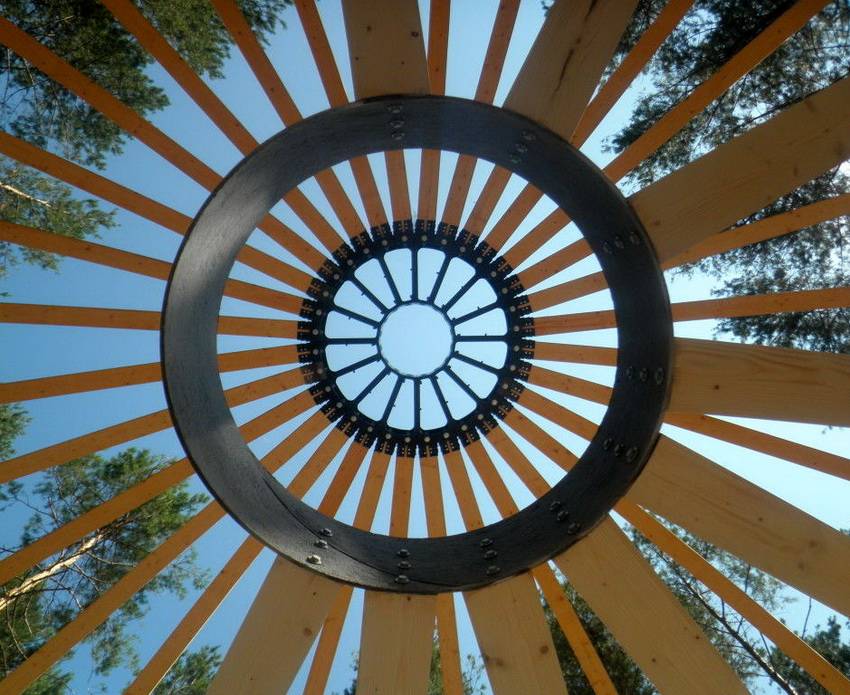

Крепление каркаса купольного дома в верхней точке

Пошаговая инструкция по возведению купольной конструкции:

1

Создание фундамента.
Участок, на котором будет располагаться сфера, важно тщательно очистить от плодородных слоёв почвы. Выемка засыпается щебнем и утрамбовывается

Поверх него следует сделать насыпь с песка и также утрамбовать.
Оптимальным вариантом является свайный фундамент. Количество лунок под фундамент и их размещение необходимо делать соответственно схеме.

Опора из толстых труб углублённых в грунт достаточно прочная, а благодаря забетонированной арматуре исключается вероятность деформирования свай, также своими руками эту опору не так трудно возвести.

2. Обвязка фундамента.
Эта конструкция, на которой будет стоять целый дом, поэтому к её сооружению следует подходить с особой скрупулёзностью. Досками запастись лучше на 10% больше, чем указано в проекте, так как после распилки может какого-то метра не хватить на обвязку. Необходимо из брусьев создать 5 трапеций. Эти трапециевидной формы элементы будут укладываться на сваи.

Перед скреплением обвязки, важно убедиться, что она лежит чётко горизонтально с помощью уровня. Все элементы между собой соединяются шурупами, а к фундаменту – анкерными болтами по 40 см длиной

Вместо анкеров, с целью экономии, можно применять арматуру диаметром около 20 мм, причём оно даже устойчивее от крепления анкерами. В оголовке сваи следует просверлить отверстие и в него забить кувалдой арматуру. Важно положить на оголовки свай рубероид, перед тем как соединять с брусьями. Доски рекомендовано скрепить ещё уголками, увеличив их незыблемость и фиксацию до 100%.

3. Устройство опорного бруса. Сборка каркаса геодезического дома производиться на опорных стойках. Подходящий брус устанавливают на углах обвязки вертикально. Все вертикальные стойки скрепляются шурупами

Готовые вертикальные стены важно обшить досками так, чтобы исключить проникновение в дом воды и снега

4. Создание рамок для окон и дверей. В изготовлении коробок для монтажа дверей и окон применяют по паре горизонтальных и вертикальных досок. Бруски желательно соединять методом шип в паз, дополнительно укрепив шурупами.

5. Изготовление рёбер для основного каркаса. Ориентируясь на проект, необходимо сделать своими руками панели треугольной и трапециевидной формы в достаточном количестве.

6. Сборка каркаса. Для соединения готовых элементов часто применяют коннекторы, их можно изготовить своими руками или приобрести готовые изделия в магазине. Для того, чтоб сделать крепеж самостоятельно необходимо иметь навыки сварки, трубу и металлический лист. Состоит он с трубы и 4,5 или 6 металлических лепестков, приваренных к ней

Соединять рёбра купольного дома можно без коннекторов, если производить сборку купола из элементов треугольной формы, доски которых точно подогнанные. Тогда все панели наружного купола соединяются шурупами.

При сборке каркаса, надлежит оставить проёмы для дверей, а также окон. Сборка и готовый купол представлены на фото ниже.

7. Внешняя отделка. Для наружной отделки полусферы проще использовать рубероид. Из него следует аккуратно вырезать треугольники, совпадающие с внутренней частью треугольных панелей, используемых в возведении каркаса. Эти треугольники фиксируются специальным клеем или растопленной смолой на куполе.

8. Отделка дома в форме купола. Следующие действия касаются внутреннего обустройства помещения:
— установка дверей и оконных стёкол;
— обустройство водоснабжения;
— электромонтажные работы;
— монтаж пола;
— монтаж вентиляционной системы;
— утепление здания.

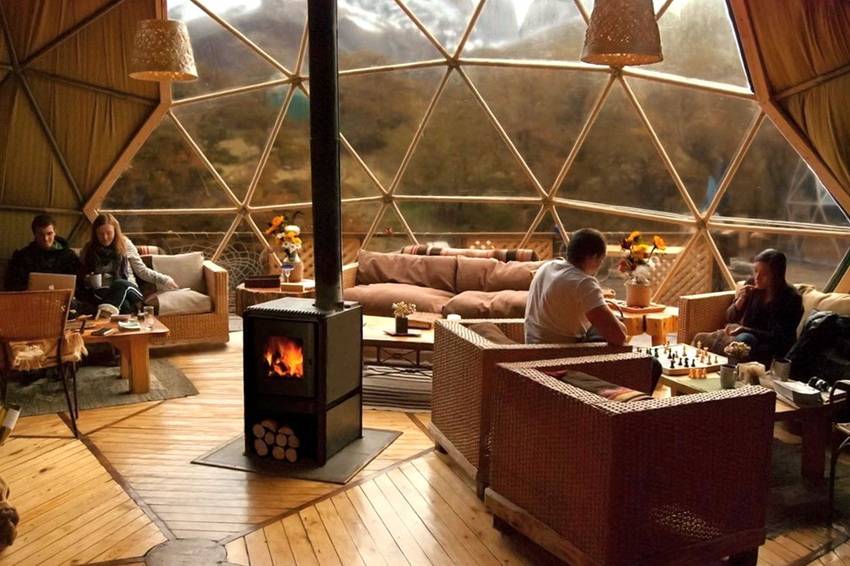

Как обустраивают купола внутри можно посмотреть на фото ниже.

Эргономичные купольные дома превосходно выглядят внешне, внутри же, благодаря полёту фантазии, можно создать любую планировку и она будет изумительной. А главное, что строительство своими руками таких геодезических зданий – это существенная экономия на строительных работах и материалах, а также на эксплуатации.

Разновидности купольных жилищ

Технология возведения коттеджей сферической формы может быть любой. Большую роль играют проекты будущего строения и его внешний вид. Итак, купольные дома могут быть полноценными или нет.

То есть, в первом случае в виде купола сооружается только кровельная конструкция, а во втором – полностью весь дом. Построить все это самостоятельно не составит особого труда.

Самое главное, необходимо правильно сделать чертежи конструкции и расчет всех строительных материалов.По типу кровельной конструкции сферические дома могут быть в форме икосаэдра или основываться на простых многогранниках.

А это только добавляет прочность строению, так как соединять все элементы будут коннекторы.

Технология возведения крыши в форме купола довольно сложная. Она включает в себя расчет необходимого количества деревянных балок, досок и прочих элементов конструкции, которые должны устанавливаться на прочное основание. Зачастую это каркас.

Если же конструкция полноценная и представляет собой сферический дом, то форма самого купола может быть:

Первый вид строения основывается на круглом каркасе. Само строение имеет форму шара. Второй тип характеризуется тем, что он собирается на определенной конструкции, высота которой может быть любой. Овальная форма сферического дома более интересна, чем все остальные.

Основание может быть круглым или овальным. Полукруглые строения представляют собой конструкции, которые на фундаменте имеют стены высотой в 1-1,5 метра, и только после этого сооружается купол. Необычными считаются полигональные дома. Они основываются на многоугольных конструкциях и имеют также форму шара, только с неидеально ровной поверхностью.

Планировка в каждом виде строения разная. Все зависит от того, какую изначально функциональность вкладывают в жилище.

Что такое купольный дом

Первые ассоциации, которые возникают при мысли о подобной технологии,– это эскимосские иглу или храмовое строительство. И то и другое верно. Но современный вариант купольного дома придумал дизайнер Бакминстер Фуллер. Его геодезический купол (geo house) считается одной из самых прочных технологий в мире, потому что связанные между собой треугольные сектора позволяют создавать прочную внешнюю оболочку без использования внутренних несущих стен.

Помните, раньше на детских площадках стояли металлические полусферы из сваренных между собой труб, которые образовывали треугольники? По сути, это тоже самое, но из дерева.

Строительные этапы

Если проект с расчётами и все необходимые материалы и инструменты подготовлены, то пришло время детально рассмотреть основные строительные этапы. Купольный дом собственными руками строится поэтапно:

  1. В первую очередь необходимо подобрать место, в каком будет находиться грядущий дом. Основное требование, предъявляемое к такому участку – это ровный и не очень рыхлый грунт, который создаст постройку надёжной и даст возможность обеспечить прямолинейность плоскости основания.
  2. Дальше следует заготовить все нужные детали, например, резать и зашлифовать брусья, приготовить обшивочные части, выполнить коннекторы и другие материалы и устройства.
  3. Площадь, отведенную под строительство, целиком почистите и если понадобится разровняйте. Дальше снимите верхний плодородный почвенный слой, а полученное углубление засыпьте щебнем и песком, аккуратно все утрамбовав.
  4. Дальше следует фундаментная заливка. Но взамен него можно применить специализированную десятиугольную опорную конструкцию, фиксируемую на сваях или конкретно на подготовленной идеальной поверхности (без бетона). Для установки применяются брусья, имеющие сечение, которое обязано держать нагрузки (установите его в ходе расчётов).
  5. Если вы все таки захотели применять опору, а не фундамент, тогда сверху песка и щебня расстелите рубероидный слой, а на него уложите брусья, заблаговременно придав им трапециевидную форму. Некоторые детали закрепляются между собой саморезами.
  6. Потом начните строить отвесные стены. Целиком полукруглая конструкция с закруглением, начинающимся у самого основания, очень неудобна, ведь требуется дверная установка. Строятся брусовые стены с применением шурупов или саморезов.
  7. Дальше подготовьте проёмы окон и раму для двери, сделав их из досок.
  8. С наружной стороны будущие стены обшиваются ключевым материалом. Причём детали должны вплотную примыкать к брусьям, иначе в дом будет проникать влага.
  9. Сейчас можно приступать к возведению сферического каркаса. Все брусья и коннекторы вы обязаны были заготовить заблаговременно, благодаря этому начните объединять некоторые части, применяя элементы крепежа. Строго следуйте чертежам и схемам. Промежутки следует тут же заделывать пеной для монтажа.
  10. Чтобы утеплять дом, в ячейки уложите рассыпной, заблаговременно порезанный твёрдый или рулонный эластичный теплоизолятор, к примеру, вату на основе стекловолокна, вспененного пластика, опилки.
  11. Дальше следует облицовка внутри (обшивка) дома.
  12. На поверхность крыши уложите слой материала для гидроизоляционных работ, организуйте обрешётку.
  13. Поставьте двери и окна.
  14. Можно приступать к кровельным работам.
  15. Оборудуйте водосточную систему.
  16. Переходите к настоящей отделке внутри.

Советы

Пару советов тем, кто решил возводить купольный дом:

  • Коннекторы могут быть очень разными, но практически все разновидности можно делать собственными руками. Наиболее надёжные и удобные в использовании пяти- или шестилучевые, которые состоят из соединённых между собой пластин. В первую очередь необходимо приготовить сами плоские части, вырезав их из листового металла. Дальше они привариваются к трубе, которая будет применяться для их фиксации. Также можно выполнить плоский коннектор в качестве шестиугольника, на котором фиксируются детали. Однако такой вид лучше применять для лёгких строений, так как чрезмерные нагрузки он скорее всего не выдержит.
  • Не забывайте на шаге проектирования взвесить все коммуникации, а после правильно их провести.
  • Обеспечьте вентиляцию, подобрав сегодняшние окна и предусмотрев решётки вентиляции в глухих помещениях.

Купольный дом станет комфортным уголком для всех членов семьи и объектом зависти для соседей, ведь это оригинальная, стильная и неповторимая постройка.

Особенности планировки купольного дома: фото и рекомендации

Безусловно, планировка купольного дома будет несколько отличаться от привычной для нас. Однако это вовсе не означает, что необычная форма здания накладывает на владельцев какие-то ограничения или запреты. Напротив, благодаря необычной форме стен, можно создавать самые необычные и оригинальные интерьеры.

Дизайн интерьера купольного дома будет отличаться от стандартных решений

Вот несколько советов, которые помогут в обустройстве и оформлении:

  • поскольку вся мебель и декоративные элементы рассчитаны на размещение у стандартной стены, можно задуматься об индивидуальном изготовлении на заказ. Например, отлично смотрятся картины полукруглой формы, размещенные на стене;
  • при необходимости обставить кабинет, можно задуматься о деревянной мебели, элементы которой будут в точности повторять форму стен, придавая помещению необычную атмосферу;
  • что касается монтажа различных коммуникаций, то здесь будет играть роль только форма внутренних стен, а также особенности используемых отделочных материалов;

Для создания гармоничной атмосферы в сферическом доме лучше использовать несколько источников света

такой элемент, как камин вполне можно разместить в центре комнаты, сделав его главным элементом композиции и заодно решив проблему отсутствия ровной стены для его установки. Кроме того, это позволит сохранять максимальное количество тепла, которое он дает, не растрачивая его впустую на обогрев внешних стен;

еще одна проблема, которая может возникнуть – открывание окон. Если они будут расположены достаточно высоко, то открывать их вручную будет просто неудобно

Для этой цели существуют автоматизированные системы, которые позволяют делать это при помощи электрических приводов;
особое внимание стоит уделить и освещению купольного дома. Будет лучше, если источников освещения будет много, поскольку если использовать одну традиционную люстру под потолком, света может недоставать.

Один из наиболее удачных вариантов размещения камина — в центре помещения

Особенности

Современные купольные дома, предназначенные для проживания людей, характеризуются непривычной конструкцией, которая не допускает воздействие неблагоприятных факторов окружающей среды. Люди, проживающие в сферических домах, признаются, что необычная геометрия помещения вызывает чувство легкости и умиротворенности.

Благодаря аэродинамической конструкции здания усиливается сопротивляемость дома к сильному порывистому ветру. Такое сооружение будет более стойким по сравнению с другими в случае сейсмической активности. Проведенные расчеты показали, что дом сможет вынести колебания земной коры в 10 баллов.

Плюсы купольного (геодезического) дома

Экономия материалов

У купольного дома намного меньше общая площадь поверхности, чем в аналогичной постройке традиционной формы. А это значит, что для строительства потребуется на 40-50% меньше материалов.

Энергоэффективность

Затраты на обогрев купольного дома тоже значительно меньше, потому что солнце эффективнее прогревает сферическую форму, а в расположенные под углом окна попадает больше света и, соответственно, тепла.

Аэродинамичная форма

Аэродинамичная форма купола намного лучше выдерживает ветровые нагрузки, поэтому подходит для северных районов и тех мест, где часто бывают сильные ветра и ураганы.

Купольный дом: фото, проекты и технические особенности, которые нужно учесть

Помимо особенностей, с которыми приходится сталкивать владельцам в процессе обустройства купольного дома, необходимо учитывать еще и ряд требований, которые предъявляются к любому жилому дому. Так, проект обязательно должен быть составлен с учетом всех норм противопожарной безопасности, а также согласно правилам строительства.

Нужно принять во внимание местность и тип грунта, на котором будет возведено здание. Большую роль играет уровень, на котором располагаются подземные воды, поскольку, несмотря на относительно небольшой вес конструкции, это все же жилой дом, который должен прочно стоять и со временем не поддаваться внешним разрушительным факторам

Безусловно, в процессе строительства мы стремимся использовать самые натуральные и экологически чистые материалы

Но когда речь идет о реализации такого нестандартного проекта, как купольный дом, стоит обратить внимание на современные искусственные материалы. Во многих случаях они превосходят натуральные аналоги по целому ряду технических характеристик

Отделка фасада купольного дома натуральным камнем

Стоит как следует продумать системы отопления и вентиляции, поскольку их обустройство имеет определенные нюансы, и для того чтобы экономно распределить ресурсы, важно заранее изучить этот вопрос

Материал для строительства

Основным материалом для возведения купольных домов являются деревянные балки с заполнением из пенопилистирола или же стекловолоконных панелей. Эти материалы характеризуются минимальным весом, высокой надежностью. Их применяют в качестве теплоизоляционного материала. Толщина в 15 см утепляющего материала является идеальной для условий климата средней полосы. Такие панели очень легко установить при обычной толщине стен. Относительно недавно в этих же целях стали использовать и расширяющуюся пенную массу.

Является традиционным кровельным материалом. Она имеет привлекательный вид, а ее стоимость не слишком велика. Этот материал характеризуется большим ассортиментом, что позволяет легко и просто выбрать подходящую фактуру и оттенок.

Особый дизайн отличает все купольные дома. Фото различных конфигураций, цветовых оттенков, использования различных материалов можно посмотреть в этой статье. К тому же владелец может сам выбрать форму окон в доме. Они могут быть прямоугольные, круглые, треугольные или шестиугольные. Окно может быть украшением необыкновенного фасада. Благодаря грамотному размещению оконных проемов вы сможете сэкономить на освещении и даже на отоплении в будущем. Ведь даже в зимние дни дом может получать дополнительное солнечное тепло.

Технологии строительства купольных домов

Для того, чтобы построить дом купольной формы, прежде всего необходимо возвести каркас. Материал для этого требуется достаточно крепкий, хотя он может быть и легким. Идеально подойдет древесина. В монтаже она очень удобна, потому что не требует дополнительных затрат, установок и т.п.

Фундамент для постройки

Каркас ставится на фундамент ленточного или свайного типа. Здесь немного подробнее. Для каждой местности слой чернозема будет разной величины, но снять его нужно обязательно. Добравшись до слоя глины, необходимо провести утрамбовку площади, где планируется фундамент. идет в один слой сетки, ячейка которой равна 10Х10 см – 15Х15 см. Толщина арматуры может быть от 8 мм до 16 мм. Сетка вяжется с запуском в плюс 10 см или более, с каждой стороны от предполагаемой толщины стены.
Слой и марка бетона просчитывается в зависимости от массы здания, согласно проекту строительства.

Возведение каркаса и отделка

Каркас, как уже говорилось, может возводиться из дерева, но может применяться и металл, что делает строительство более дорогим. Также возможно возведение купольных домов из пенополистирола.

В некоторых случаях, может применяться дополнительный, так называемый, временный каркас или подпорки. Его роль сводится к поддержке купола до момента свода материалов, после чего он будет демонтирован. Иногда проектом предусматриваются опорные колонны или простенки, на которых также опирается купол. Они возводятся одновременно с каркасом. Основной каркас, внешний, монтируется по принципу треугольных граней, что позволяет варьировать форму дома в любом направлении.

В местах соединения треугольных блоков, а также на своде купола, лучше использовать специальные производственные соединители, называемые коннекторами для купольных домов.
Они проходят технический контроль на нагрузки и эксплуатационные свойства.

При использовании базальтового утеплителя, будет правильно воспользоваться гидроизоляционной пропиткой. Пропитав блоки ваты таким раствором, влажная среда не будет угрожать впоследствии развитием грибка или плесени на стенах.

Проемы в круглых домах должны быть с усиленными рамами. Особенно это касается дверных проемов. Что касается окон, то в отличие от дверей, они могут быть совершенно разной формы. Покрываться дома сферической формы могут битумной черепицей, что очень удобно из-за ее гибких свойств. В эксплуатации битумная черепица не имеет себе равных. Ее свойства по гидроизоляции сегодня наивысшего уровня. Для владельца дома остается только определиться с выбором производителя данного материала.

Внутренняя отделка производится теми же материалами и порядком проведения работ, что и обычные дома. Гипсовые и цементно- песчаные шпатлевки, цементные стяжки, обшивка деревянной вагонкой, кафель, паркет, линолеум, обои – все это легко применимо в домах круглого типа.

Планировка купольного дома своими руками: основные моменты

Настоящий полет фантазии начинается с планировки внутреннего пространства. Сферическая конструкция позволяет реализовать очень интересные дизайнерские задумки. Стоит отметить, что не все из них могут быть обусловлены практичностью и функциональностью. Предлагаем посмотреть проекты, фото круглых домов:

Преимущества и недостатки домов сферической формы

Преимущество купольных домов перед домами обычного типа:

  • Внешний вид;
  • Ветроупорность;
  • Сейсмоустойчивость;
  • Малая масса строения;
  • Облегченный фундамент;
  • Не требует участия спецтехники;
  • Возможность всесезонного строительства;
  • Экономичность;
  • Энергоемкость;
  • Простота текущего ремонта;
  • 100% функциональность площади;
  • Ощущение непревзойденного комфорта.

Среди недостатков стоит отметить:

  • Сложность расчета проекта и стройматериалов из-за сферической формы;
  • Для выполнению работ лучше обратиться к строителям специализирующихся на строениях такого типа (так вы понесете минимальные затраты);
  • Нестандартные формы окон, что может усложнить их изготовление и стоимость;
  • Отделка любой криволинейной поверхности обойдется дороже, будь то обои, штукатурка, плитка или гипсокартон.

Статья по теме:

Теория

Технические параметры

Технически каркас дома представляет собой бесконнекторный геодезический купол, собранный из досок сечением 25х200 мм. Райзер 1 м. Внешний диаметр — чуть меньше 9 метров. Утепление — 200 мм холлофайбер.

Проектирование

Первое, чем мы занялись при проектировании — разработка плана дома в Visio. Программа предоставляет весьма удобные возможности для расстановки стен и мебели. С её помощью мы пришли к пониманию самого главного на данном этапе: размера дома, который нам нужен. Также оформилось четкое намерение сделать дом 2-этажным, причем с частью площади первого этажа под высоким потолком (второй свет это называется).

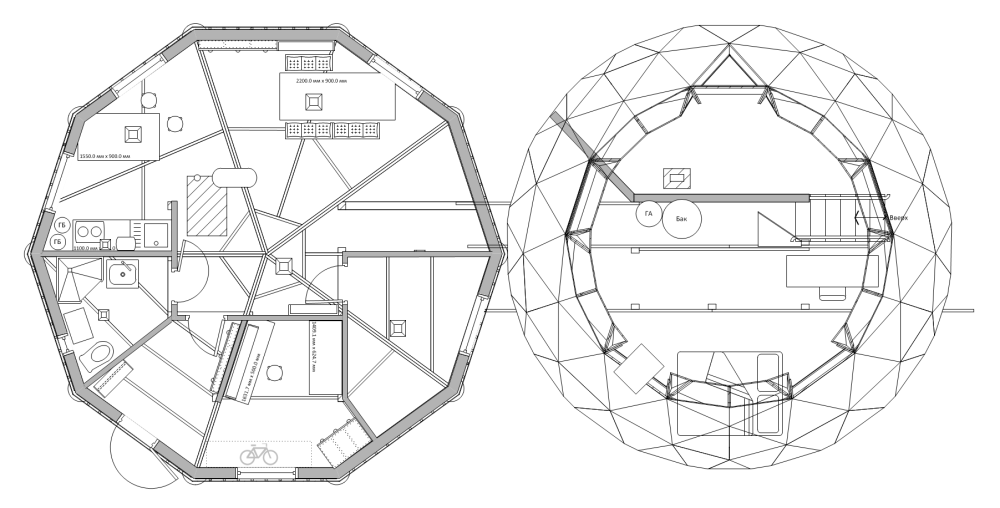

План дома

Параллельно с этим я экспериментировал с отрисовкой модели купола в Solidworks’е. Далеко не с первой попытки получилось сделать чертеж корректным, масштабируемым и быстродействующим. Как потом оказалось, отрисовка самого по себе купола — довольно простое дело по сравнению со всем остальным. Более значительные сложности возникли потом, когда пришла пора рисовать блок входной двери, окна, элементы организации подкровельной вентиляции, сопряжения второго этажа с куполом и т.д.

Часто возникает вопрос: как посчитать углы распила балок для геодезического купола? Я отказался от идеи высчитывания углов. Вместо этого я сделал 3d модель, в которой эти углы получаются самостоятельно.

Ключевая идея такая: каждый треугольник купола ограничен трехгранной пирамидой с вершиной в центре купола. Каждая балка купола лежит своей плоскостью на боковой грани пирамиды и упирается боковой стенкой в основание пирамиды. Радиус купола и 3 длины основания пирамиды, а также толщина и ширина балок полностью определяют все углы и длины балок заданного треугольника. Для получения всего многообразия балок целесообразно воспользоваться механизмом различных конфигураций чертежей Solidworks.

Частоту 4V мы выбрали исходя из следующих соображений:
1) Маленькие треугольники подразумевают отсутствие тяжелых деталей в конструкции дома, которые нужно затаскивать на самый верх. Учитывая, что по большей части дом строили вдвоем, это крайне актуально.
2) У четной частоты (2V, 4V,…) есть четкий экватор, которым купол можно поставить на райзер.

Выбор бесконнекторного способа был обусловлен стремлением к геометрически более «чистой» конструкции 🙂 и отсутствием лишних средств на покупку качественных коннекторов. Что касается финансов, изначально была задумка строительство дома вписать в весьма ограниченный бюджет. С этой задачей мы, считаю, справились, правда, порой ценой повышенной трудоёмкости отдельных операций.

После подготовки чертежей каркаса купола я занялся отрисовкой вертикальных стен, блоков окон и дверей, внутренних перегородок, поддерживающих 2 этаж, лестницы, печки и еще тысячи других деталей. Тонкий момент заключается в том, чтобы сохранять модель дома достаточно быстродействующей. Конечное количество деталей получается столь велико, что даже на мощном компьютере (не говоря уже о ноутбуке) Solidworks начинает подтормаживать.

Купол долины Охаи

Этот дом-купол был построен высоко в горах Охаи, штате Калифорния. Он выгодно отличается от своих собратьев тем, что совершенно недорог и состоит из отдельных частей. Поэтому собрать/разобрать его сможете своими руками! Дом был построен из расчёта на самые суровые климатические условия, а потому совершенно безопасен и прочен. Никакие землетрясения и снегопады не смогут повредить ему. К тому же из его окон открываются прекрасные виды на горы.

Каркас оранжевого цвета привлекает внимание к треугольной структуре геодезического купола. Помещение оснащено двумя висящими стульями, дуговой лампой и стилизованной стеной

В заключение

Если посмотреть на большинство интерьеров купольных домов, то в случае с большими сооружениями хозяевам приходится частично возвращаться к традиционной форме плана, то есть внутри купола создавать прямоугольные в основе формы, иначе в дом очень сложно вписывается мебель. Также вам нужно будет создать несущую конструкцию, чтобы сделать перекрытия верхнего уровня, а значит,сама идея большого пространства со свободной планировкой, где свет и воздух ничем не ограничены,не всегда работает.

Можно сделать вывод, что купольные дома – интересное и экономичное решение, если вы планируете построить относительно небольшой одноэтажный дом. Дом-студию с минимальным набором помещений, где вам не придется создавать дополнительные несущие конструкции внутри полусферы. Или если ваш бюджет не строго ограничен.

Если же вы планируете построить просторный дом с большим количеством комнат на относительно небольшом участке, нужно как минимум все подробно просчитать. Поставщики конструкций и фирмы-застройщики утверждают, что монтаж купольного дома обходится в среднем на 40% дешевле, чем возведение традиционного. А эксплуатация – на 60%, то есть он полностью окупается примерно через 10 лет. Звучит впечатляюще, но дополнительные затраты на внутреннее обустройство, нестандартные окна и фурнитуру тоже нужно учитывать.

Тем не менее многие эксперты считают, что за купольными домами будущее, прежде всего, благодаря их экономичности.Вот один из таких примеров.

Этот дом купольной формы вращается вокруг своей оси с помощью встроенного механизма, что позволяет хозяевам дома следовать за солнцем целый день.

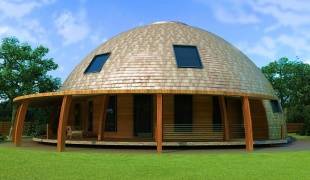

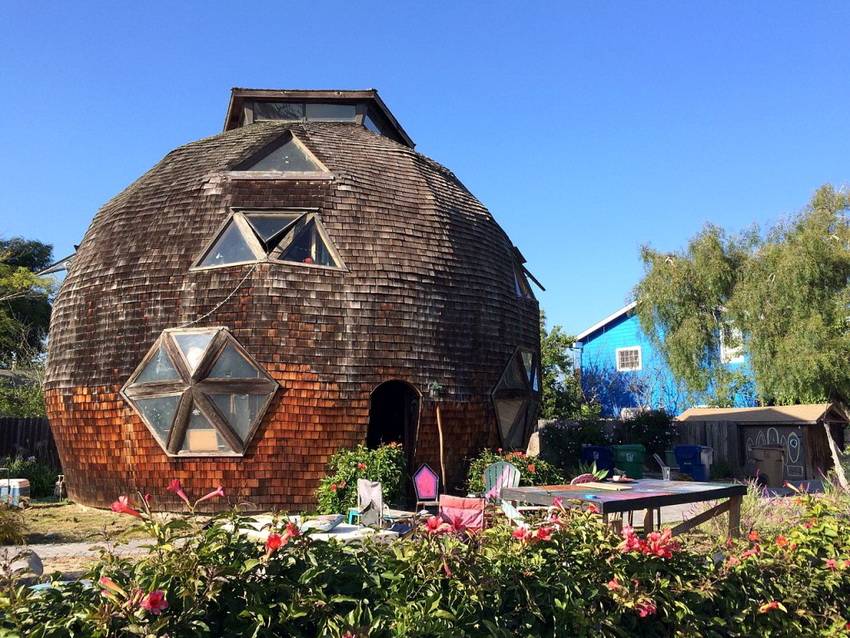

Купольный дом – это уникальное в своем роде жилое строение, имеющее форму полусферы (конуса). Для изготовления стен такого дома можно использовать разнообразные материалы. Чаще всего применяется древесина, но также существуют технологии, позволяющие строить стены из бетона и камня.

Главной особенностью купольного дома является возможность получения максимального объема полезного пространства при минимальном занимаемом месте.

Для обустройства конструкции используется сравнительно мало материалов, благодаря чему вес готовой постройки является относительно небольшим. Это позволяет дополнительно сэкономить на обустройстве фундамента.

Технология возведения купольной постройки достаточно сложная, однако и с таким мероприятием при желании можно справиться своими руками, потратив на это минимум времени, строительных материалов и денег.

  1. Оригинальный внешний вид.
  2. Высокая скорость возведения и обустройства.
  3. Возможность свободной внутренней планировки.
  4. Отсутствие строгих требований к основанию. Готовая конструкция, как уже отмечалось, имеет малый вес, что позволяет обустраивать ее даже на самых элементарных и незаглубленных фундаментах.
  5. Возможность обустройства в разных климатических регионах. Несмотря на кажущуюся простоту, при грамотном обустройстве купольный дом имеет высокие теплоизоляционны е показатели.
  6. Отсутствие необходимости существенных денежных вложений на строительство и обустройство дома.
  7. Высокая устойчивость к ветровым нагрузкам.
  8. Устойчивость к подвижкам грунта и землетрясения. Особенности конструкции таковы, что поступающие нагрузки равномерно распределяются по всему дому.
  9. Современный и эстетически привлекательный внешний вид.
  10. Высокие показатели энергоэффективно сти.
  11. Хорошие показатели шумоизоляции.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
