Как сделать заземление в частном доме своими руками

Устройство

Заземление в частном доме регламентируется определенными правилами, которые нужно соблюдать, чтобы устройство выполняло свое предназначение.

Требования, предъявляемые к обустройству электроконструкций следующие:

  • Использование металлических штырей в качестве контура,
  • Сопротивление контура должно обладать минимальными значениями,
  • Запрещено применять трубы, по которым проходят горючие вещества.

Во сколько обойдется строительство дома

Главная задача при заземлении – обеспечить правильное распределение металлических конструкций и прочное соединение штырей между собой.

Разрабатываем схему

Перед тем, как приступить непосредственно к возведению заземляющего устройства, нужно определиться, по какой схеме оно будет выполнено. Ее выбор – личное дело владельцев, однако способ их подключения зависит от того, какую мощность имеет сеть: 220 или 380 В.

Так, однофазную электросеть, имеющую напряжение в 220 В, подключают тремя проводами: фазным, нулевым и заземлителем. Чтобы «завести» сеть в 380 В, понадобится уже 5 проводов (3 фазных, 1 нулевой и 1 для заземления).

К самым популярным схемам заземления для частного дома относят замкнутую и линейную конструкцию.

Замкнутая электрическая установка выглядит как треугольник. Она более надежна с точки зрения функциональных возможностей, так как в случае повреждения металлической перемычки система продолжит свою работу за счет второй стороны.

Линейная конструкция выглядит как последовательно соединенный ряд, в котором штыри находятся на одной линии. Учитывая то, что такая установка работает по принципу гирлянды, она обладает существенным недостатком: при повреждении первой перемычки система перестанет функционировать.

Чтобы не испытывать судьбу, лучше все же выбрать замкнутую установку, ведь работы по возведению обеих схем практически одинаковые, а функциональность первой намного выше.

Виды

При устройстве электрической установки обращают внимание на сечение и размер штырей. Исходя из этого, выделяют несколько видов заземлителей

Мы уже упоминали о том, что штырь должен иметь металлический профиль, следовательно, его вид определяется особенностью конструкции. Для дома используют такие штыри:

  • Небольшие палочки из металла, имеющие сечение 16 мм,
  • Уголок, обладающий параметрами 50/50/5 мм,
  • Трубы из металла, которым придают форму конуса, а в нижней части делают отверстие.

Длина штырей должна быть не менее 2, 5 метров. Оптимальным вариантом считаются электроды, длина которых составляет 3 метра.

Принцип действия

Заземление частного дома выступает защитой от возможного короткого замыкания электротехники. Оно возникает, когда отсоединяется фазный проводник, который, прикасаясь к металлической части корпуса прибора, вызывает его напряжение. Правильное заземление нейтрализует эти последствия, образуя электрическую цепь, обладающую низким сопротивлением. Такая защита обеспечивает оптимальный путь для электрических импульсов, направляя их в землю и делая безопасными для человека и техники.

Особенности планировки двухэтажного дома: оптимальная площадь и выбор материалов

Блиц-советы

  1. Отнеситесь очень ответственно к выбору конструкции заземлителя и качеству работ. Переделывать или ремонтировать контур гораздо утомительнее и более трудоемко, чем сделать новый.
  2. Если на конец вертикального уголка наварить утолщение и заточить, то такой электрод будет легче вбивать в землю.
  3. Чем тяжелее кувалда, тем труднее махать, но легче забивать. Наиболее распространенный вес кувалды 6 – 8 кг.
  4. Электроды контура легче забивать, если они расположены строго вертикально.
  5. Убедитесь, что арматура приварена между собой по контуру соприкосновения, а не «прихвачена» за уголки. Это обеспечит надежный и долговременный электрический контакт.
  6. Не забудьте тщательно обработать места сварки антикоррозийным составом. Но только сами места!
  7. Не допускается заменять сварные соединения резьбовыми! Со временем электрический контакт в таких соединениях обязательно нарушится, и контур потеряет свои заземляющие свойства.
  8. Траншею надо заполнять той же землей, что в ней была, хорошо ее утрамбовав. Крупные камни надо выбросить. Нельзя заполнять траншею строительным мусором и обломками кирпича, это ухудшит электрические свойства почвы.
  9. Регулярно проверяйте состояние проводки во всех местах соединений проводов с клеммами.
  10. Следите за температурой вилок и розеток. Если они нагреваются, то это значит, что где-то образовался плохой контакт. Его надо обязательно найти и поджать.
  11. Провод от контура заземления должен соединяться с нейтралью только один раз — во вводном щитке. Больше ни в каком другом месте они соприкасаться не должны.
  12. Помните, что заземление обеспечивает надежную защиту только вместе с устройством защитного отключения (УЗО).
  13. Если возник вопрос – читайте ПУЭ (Правила устройства электроустановок) или проконсультируйтесь у грамотного электрика.

Характерные ошибки при проведении работ по заземлению

  • Единственный заземлитель. Сопротивление грунта напрямую зависит от напряжения и площади соприкосновения с заземлителем. Поверхность одного заземлителя недостаточна для надежной защиты. Между 2-3 заземлителями, расположенными на расстоянии не более двух метров, формируется эффективная контактная площадь.
  • Нельзя разносить заземлители слишком далеко, чтобы не разрывать эффективную поверхность.
  • Запрещено проводить заземление с использованием трубопроводов любого вида.
  • Не выводите заземляющие проводники наружу и не подключайте их к шине на неподготовленных площадках. Под воздействием влажности начнется коррозия металла и проводник отгорит.
  • Нельзя проводить последовательное заземление электроустановок и подключать несколько проводников на одну площадку.
  • Не экономьте, используя проводники с невысокой проводимостью и отказываясь от контура. Защита в этих случаях будет неэффективной.
  • Не пытайтесь отнести контур подальше от дома. Контур не опасен для человека, поэтому при его расположении учитывайте эстетику участка и выбирайте место с самой высокой влажностью.
  • Подключая контур заземления к молниезащите, вы создаете ситуацию, при которой может перегореть проводник, соединяющий пластины. В этом случае цепь разомкнется, и во время грозы перегорят электроприборы или щитовая.

Заземление частного дома

Для частного дома контур заземления выполняется по-разному. Это зависит от особенностей строения, а также от грунтовых свойств. Но в любом случае заземлители правильно делать из труб, концы которых сплющены в острие. В самом низу (в полуметре от конца трубы) необходимо также насверлить 10-15 отверстий диаметром в 5-8 мм. А шина заземления выполняется так же, как и для молниеотвода.

Для дачного домика (если есть защитное зануление) обустраивают простейший контур. Если грунт постоянно влажный, можно обойтись двумя заземлителями, но для защитного заземления их потребуется три (в ряд или треугольником). И каждый из заземлителей должен располагаться на 1,2 м от края отмостки, не ближе.

Контур линейный с двумя группами заземлителей надо делать, если есть хотя бы один из следующих влияющих факторов:

  • подземный электроввод через ВЩ;
  • коммуникации (вода, канализация, газ и пр.), заведенные в дом по отдельности или в комбинации;
  • потребляемая мощность свыше 1 кВт продолжается более 20 минут за раз.

Полный контур необходим, если имеется любой из следующих решающих факторов:

  • электроввод (220/380 В) через ВРУ или щит силовой вводный (ЩВС);
  • площадь помещения больше 100 кв м;
  • потребляемая мощность превышает 3 кВт больше, чем 20 минут за раз;
  • имеются стационарные промышленные электроустановки с клеммами (циркулярка, сверлильный станок, пр);
  • есть ДГУ резервного питания.

Контур заземления в частном доме своими руками

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см

Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см

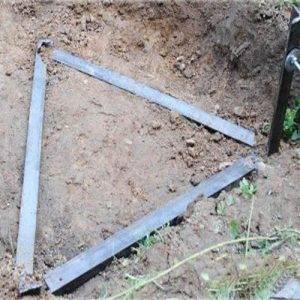

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Контур заземления ПУЭ нормы

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Монтаж заземления

  1. Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
  2. Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
  3. Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
  4. Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
  5. Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).

Тестовые работы на работоспособность

После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.

Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Проверка качества работы контура заземления

Не нужно иметь специального образования, чтобы проверить, насколько качественно выполнен контур заземления и какова его работоспособность. И дорогостоящее оборудование здесь ни к чему – вполне достаточно обычного мультиметра.

Для проведения проверки необходимо выставить переключатель тестера в положение переменного напряжения максимально возможной величины. Чаще всего, это 750 В (на бюджетных моделях) или 1000 В (на более дорогих приборах). Далее, один из щупов устройства подключается к проводу заземления, а второй на любую фазу. Показания тестера стоит запомнить или записать. Вот что получилось у меня.

Показания на экране тестера при проверке напряжения между фазой и заземлением

Теперь первый щуп, вместо заземляющего провода, подключается к нулевому, а показания на дисплее мультиметра сравниваются с предыдущими. При качественно смонтированном контуре разница между ними не должна превышать 10-15 В. Это в идеале. На самом деле у многих эта разница составляет свыше 50 В.

Показания прибора при измерении напряжения между фазой и нулём

Как видим, земля показала 243 В, в то время как ноль – 249 В. Разница в 6 В незначительна, а значит, работа была проделана качественно. Теперь можно смело закапывать оставшийся снаружи электрод и приступать к электромонтажу в доме.

Достоинства и недостатки многоэлектродного контура заземления

Главными плюсами является невысокая стоимость материалов и то, что основная работа не требует квалификации. Выкопать траншею и забить кувалдой электроды в состоянии любой здоровый человек. Обрезать и заострить арматуру с помощью болгарки уже сложнее, а явным недостатком является необходимость сварки элементов, качественно выполнить которую сможет только сварщик.

Еще одним существенным недостатком такой конструкции является относительная недолговечность сооружения, которая составляет 5 – 15 лет в зависимости от характера грунта и качества изготовления контура. Если дом построен на песчаном грунте, то будут проблемы с достижением нужной величины сопротивления заземления.

В целом этот способ можно охарактеризовать как мало затратный, но долгий и трудоемкий, пригодный не для всех типов грунта. Зато основные работы могут быть проведены самостоятельно, без найма профессиональных строителей, которые, не всегда качественно выполняют свою работу.

Предъявляемые требования

К создаваемому отводящему контуру предъявляется довольно много требований. Это связано с тем, что он предназначен для отвода напряжения, которое подается на корпус. Подобного рода система представлена сочетанием нескольких частей:

  1. Заземлитель — проводники, которые находятся в постоянном контакте с грунтом.
  2. Заземляющие устройства — проводка, которая находится под напряжением во время работы системы.

Наиболее важным параметром можно назвать сопротивление растекания. Он определяет то, как ток будет преодолевать расстояние от корпуса электрического прибора к земле. С уменьшением показателя сопротивления существенно повышается эффективность отводящего контура. На сопротивление растекания оказывает влияние:

  1. Глубина закладки. С увеличением этого показателя существенно повышается эффективность системы.
  2. Влажность грунта. Более высокая влажность становится причиной повышения степени проводимости.
  3. Тип применяемого сплава. Каждый металл характеризуется своей определенной электропроводимостью. К примеру, есть диэлектрики, которые практически не проводят энергию.

Оптимальным местом для размещения контура принято считать северную сторону дома, так как показатель влажности грунта зачастую выше.

К применяемым материалам также предъявляются различные требования:

  1. Применяемые уголки в качестве вертикальных стержней должны иметь длину не менее 16 миллиметров.
  2. Горизонтальные пластины длиной не менее 10 миллиметров.
  3. Толщина применяемой стали 4 миллиметра. Слишком тонкие пластины могут перегреваться.
  4. Если применяются стальные трубы, то их диаметр должен быть не менее 32 миллиметров.

В большинстве случаев применяется именно сталь. Некоторые сплавы обладают большей проводимостью, но при этом окисляются и не выдерживают воздействие окружающей среды.

Провести монтаж можно своими руками при наличии небольшого количества инструментов. Для работы с металлом потребуется:

  1. Болгарка или ножовка по металлу.
  2. Сверло для создания отверстий.
  3. Сварочный аппарат.
  4. Индикатор.

Если предусматривается применение крепежных элементов, к примеру, болтов, то понадобится набор отверток и гаечных ключей. Кроме этого, поверхность металла нужно зачистить, для чего потребуется наждачная бумага и грубая щетка. Рекомендации по проведению монтажных работ следующие:

  1. Для начала проводится выбор места, где будет размещаться отводящий контур. Стоит учитывать, что поблизости не должно быть никаких коммуникаций: водопровод, телефонная линия или газопровод. Чтобы убедиться в этом, достаточно изучить техническую документацию.
  2. Идеальным местом для размещения конструкции считается отмостка дома. Контур должен быть линейным, отводящая часть создается в виде геометрической фигуры — например, треугольника.
  3. После выбора места проводится вбивание штырей. Для этого применяется специальный инструмент, но при мягком грунте можно обойтись и обычной кувалдой. Верхняя часть штырей обрезается.
  4. Между вертикальными штырями создаются траншеи, в которые укладываются соединяющие их прудки. Для соединения отдельных элементов требуется сварочный инвертор.
  5. Следующий шаг заключается в создании траншеи, которая отходит от распределительного щита к созданному ранее треугольнику. Металлическая пластинка укладывается и соединяется со всеми элементами путем сварки, после чего траншея закапывается.

Монтаж системы заземления

После проведенной подготовки, можно приступать к сборке контура заземления.

Выступающие из земли концы вертикальных электродов соединяют для образования жесткой конструкции. Для этого служат горизонтальные заземлители. Соединение производится только сваркой, болтовые соединения использовать нельзя – места стыков со временем окисляются, контакт теряется и эффективность заземления падает.

После сварки места контактов обрабатывают антикоррозийными составами. Окрашивание категорически запрещается: контакт с землей ухудшается, блокируется работа системы заземления, краска является изолятором.

Полученный контур нужно соединить с электрощитом в доме. Соединяем сваркой ближайшую к дому вершину треугольника и пластину (провод), подводящую к дому, предварительно уложив ее в приготовленную для этого траншею.

Далее необходимо подсоединить к электрощиту многожильным медным проводом идущую от контура пластину, используя болты. Если к дому подходят с электропитанием две жилы – фазная и совмещенная, то специальный защитный проводник не предусмотрен. Сделать сеть трехжильной несложно, но действие чревато последствиями. Лучше получить разрешение органов, контролирующих электрическую безопасность, и пригласить электрика. Работа «своими руками» здесь может принести не пользу, а вред.

Готовые комплекты заземления для частного дома

Несмотря на то, что самостоятельная покупка и монтаж контура заземления обходится дешевле, домашние мастера все чаще приобретают готовые комплекты заземления для дачи или частного дома. Их монтаж проще, а значит быстрее.

Однако купить заземление для частного дома, цена которого выше, чем на материал, из которого оно изготавливается, не для всех приемлемо. Попробуем обобщить средние цены на такие комплекты по России по состоянию на январь 2018 года:

Примерно так распределяются цены на изделия на российском рынке. Однако, купить готовые комплекты – это полдела. Нужно еще и смонтировать контур. В среднем стоимость монтажных работ по заземлению частного дома варьируется от 10 000 до 20 000 руб. в зависимости от региона.

В целом получается не столь высокая стоимость за безопасность родных, проживающих в доме. А потому, экономить на заземлении не стоит. Если же приобрести лишь материал (уголок, шины), цена за работу по заземлению частного дома может значительно возрасти и об этом забывать не стоит.

  1. Монтаж заземления своими силами – это достаточно трудоемкий процесс, поэтому, если у вас нет времени, желания или навыков, то гораздо проще заказать уже готовые комплекты популярных производителей:
  2. 10Ом – популярный отечественный производитель, который предлагает комплекты заземления для монтажа на различную глубину. Глубина установки варьируется в пределах от 6 до 30 м, а цены – от 6000 до 25000 рублей;
  3. ZandZ – универсальные заземлители в виде одного или нескольких электродов сборного типа из нержавеющей стали. Монтируются на глубину до 10 м, цена зависит от количества электродов, глубины монтажа и других параметров. Средняя стоимость комплекта для монтажа на 5 м – 23000 рублей;
  4. Galmar – еще один популярный производитель сборных электродов для заземления. Монтаж возможен на глубину до 30 м, обойдется такой комплект в 42000 рублей;
  5. Elmast – комплекты заземления от отечественного производителя. Изготавливаются из нержавеющей стали, поставляются в разобранном виде, могут монтироваться на различную глубину. Характеризуются длительным сроком эксплуатации. Отличительная черта данных заземлителей – высокая устойчивость к агрессивным химическим средам и неблагоприятным природным воздействиям. Средняя цена за комплект для монтажа на 6-метровую глубину – 9000 рублей;
  6. Ezetek – относительно недорогие комплекты со средними эксплуатационными характеристиками. Выгодное преимущество комплекта для монтажа на глубину в 6 м – цена в 6000 рублей.

Существует множество других производителей, предлагающих как уже полностью готовые комплекты для заземления частного дома, так и отдельные комплектующие. Доверять в этом вопросе стоит только проверенным компаниям.

Также имеет смысл прислушиваться к рекомендациям знакомых или хотя бы читать отзывы на тематических форумах. Если вы хотите точно знать, как сделать заземление в частных домах, в интернете можно найти огромное количество видео роликов и фото инструкций на данную тему.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

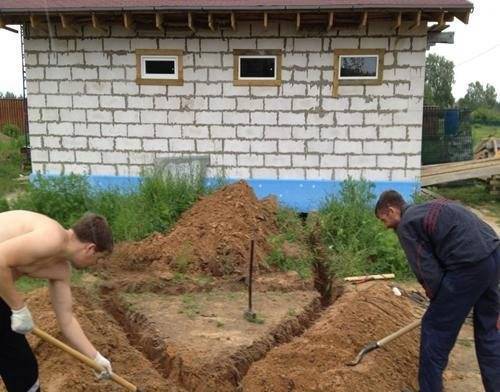

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

  • Сделать это можно двумя способами:
  • переделать систему TN-C на систему заземления TN-C-S;
  • произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
