Способы крепления различных видов радиаторов отопления

Двухтрубные отопительные системы

Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.

Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.

Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.

Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.

При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.

Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.

Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком

Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком.

Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.

Расстояние от подоконника до радиатора

Практически все современные радиаторы и секционные батареи отопления поражают своим высоким КПД, коэффициентом полезного действия, обеспечивая такие показатели за счет конвекции воздуха, естественного протекания его через теплообменную систему. Именно в силу этих конструктивных особенностей недостаточно лишь купить высокоэффективные радиаторы и запитать их теплоносителем, необходимо обеспечить условия для конвекции — естественного переноса тепла воздухом. Обозначим необходимое расстояние от подоконника до радиатора, а так же основные установочные рекомендации, как условия сохранения высокого КПД.

Подоконная доска.

Устанавливая подоконники из мрамора в квартиру или частный дом, многие ориентируются только на верхний зазор в 100мм, совершенно забывая, что выбирая чрезмерно выступающий, широкий подоконник, можно нарушить не только тепловую отсечку холодного воздуха, но и изменить общую циркуляцию воздуха вдоль окон. Подоконная доска не должна перекрывать радиатор, создавая своеобразную нишу для батареи, предполагая огибающее движение тепла вдоль нее. Конкретный размер, к сожалению, рекомендовать нельзя, а выступ доски должен минимально препятствовать конвекции воздуха у радиатора и отодвигать его от стекла.

Навеска радиатора.

Прежде, чем нарисовать первую крепежную точку на стене, внимательно изучите прилагаемую инструкцию к радиатору, т.к. большинство производителей информирует о рекомендуемых установочных зазорах, обеспечивающих высокую теплоотдачу именно этой батареи. При отсутствии таких рекомендаций, пользуются общими, по СНиП 3.05.01-85. «Внутренние санитарно-технические системы»:

От низа подоконника до радиатора минимальное расстояние составляет 100мм, поскольку его уменьшение снижает тепловой поток воздуха. От пола до низа радиатора зазор находится в интервале 100-150мм, причем увеличение расстояния увеличивает температурный перепад во всем помещении, а уменьшение, вновь снижает интенсивность теплообмена

Немаловажно учитывать и расстояние от стены до радиатора, его делают 25-30мм, т.к. задняя поверхность так же активно участвует в теплообмене. Если заводские рекомендации отличаются от СНиП, ориентируются на производителя, разработавшего батарею.

Если заводские рекомендации отличаются от СНиП, ориентируются на производителя, разработавшего батарею.

От правильности установки отопительного прибора зависит эффективность его работы и комфортная температура в помещении. Для эффективной работы отопительной системы важна не только правильность ее сборки, качество оборудования и герметичность соединений, но и соблюдение нормируемых расстояний от отопительных приспособлений до окружающих конструкций (пола, стен, подоконника)

Особенно важно соблюдать расстояние от батареи до подоконника, потому что преграды сверху могут мешать нормальной циркуляции конвекционных потоков. Мы перечислим нормы установки радиаторов отопления в квартире и частном доме. Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

1. Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
2. Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Как организовать подключение?

Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:

• Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.
• Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.
• Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.

Подсоединение радиатора к полипропиленовым трубам

Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:

• В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
• Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.

Подсоединение батареи к металлической подводке

Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:

• Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
• Очистить конец трубы от коррозии или краски и сделать фаску напильником.
• На резцы клуппа и участок трубы нанести смазку.
• Поставить головку на фаску и отцентрировать ее.
• Используя газовый ключ, проворачивать головку по часовой стрелке.
• Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.

В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».

Выбор радиатора

На рынке сегодня представлен широкий ассортимент радиаторов, рассчитанный на разных покупателей. Здесь не всегда работает принцип «чем дороже, тем лучше». Делать свой выбор нужно исходя из следующих оснований:

• места проживания;
• разводки отопительной системы;
• от того, каким способом нужно будет установить отопительные радиаторы;
• температурного режима в отопительной системе;
• учета, какой материал был использован при производстве труб;
• необходимости регулирующих элементов и арматуры;
• расположения помещения в здании.

Произведя данный анализ, можно перейти к выбору батареи.

Сегодня чугунные радиаторы могут выглядеть вполне презентабельно, их можно задекорировать. Тем самым они легко могут вписаться в общий дизайн помещения.

Чугунные радиаторы современного типа — это уже не огромные гармошки, которые были в советской квартире, а плоские панели со сглаженными углами и презентабельным внешним видом. Имея хорошие физические свойства нагрева, чугун долго сохраняет тепло и постепенно отдает его в помещение. Такие радиаторы имеют большой срок службы, 20-50 лет. Основным недостатком является большой вес (одна секция весит около 8 кг), поэтому смонтировать правильно их невозможно в помещениях, где стены сделаны из древесины, гипсокартона. Имея шероховатую поверхность, они не совсем удобны в уборке.

Алюминиевые радиаторы мало чем по конструкции отличаются от чугунных, единственное отличие — это вес секций (1 кг). Также такие приборы обладают хорошими качествами теплоотдачи, гладкой поверхностью, вентиляционные окошки равномерно распределяют воздух в помещении, закрепить их можно на любую поверхность. Основной недостаток — это легкое восприятие химического состава воды и скачков давления в трубопроводе.

Биметаллические радиаторы являются компромиссным решением между чугуном и алюминием. Внешне почти не отличаются от алюминиевых, но не чувствительны к составу воды и скачкам давления. Имеют хорошие показатели теплоотдачи, легко монтируются и недороги.

Стальные радиаторы имеют панельный внешний вид и рельефную поверхность. Имеют различные возможности подключения, хорошие тепловые свойства. Больших недостатков не выявлено.

Разновидности держателей

Крюки на стальной планке.

Порядок и правила монтажа батарей не зависимы от их вида, меняется лишь тип держателей.

Опоры для радиаторов из чугуна

Крепления для чугунных радиаторов отопления самые толстые и тяжелые, т.к. годами должны держать большой вес. Эти изогнутые штыри или плоские крюки производятся отдельно либо закрепляются на стальной планке по 2-3 штуки.

Изделия не красятся либо на них наносится белое (стандартное) покрытие. На заказ можно выбрать иной цвет.

Наиболее распространено такое крепление для чугунных радиаторов.

На фото – стальной штыревой держатель.

1. Штыревые держатели из литого чугуна.
2. Регулируемые стальные опоры. Они дают возможность изменять промежуток меж стеной и радиатором, одновременно подравнивая батарею по горизонтали и высоте.
3. Штыревые кронштейны из стали.
4. Держатели, сгруппированные на металлической полосе.

Помимо штыревых кронштейнов для батарей из чугуна производятся крюки. Комплектуются они дюбелями. Монтируется изделие так: просверливается отверстие, в которое вбивается пластиковый дюбель. В него вворачивается держатель, имеющий на одной стороне резьбу.

Краткая инструкция установки кронштейнов.

Помимо настенной фиксации, существует и напольная установка чугуна при помощи ножек. Цена их зависит от того, может ли их высота регулироваться или нет.

Разнятся и верхние дуги, крепящие секции на опоре. Делаются они из стальной проволоки либо имеют вид цепи из сопряженных подвижно звеньев. В любом случае фиксируются радиаторы к упору болтами и дугами.

Крепеж для биметаллических и алюминиевых батарей

Универсальный держатель для биметалла и алюминия.

Крепление для алюминиевых радиаторов и биметалла похоже на аналоги для чугуна, но делается из тонкого металла.

1. Наиболее востребованы угловые универсальные держатели для обеих разновидностей приборов. Они вверху и внизу оснащены выемками для коллектора. Благодаря этому их можно крепить и слева и справа.

Напольные стойки.

1. Ножек для биметалла и алюминия не производят. Зато выпускают стойки, позволяющие осуществлять напольную установку батарей. Сначала к полу прикрепляется такая опора, затем на нее ставится и крепится радиатор.

Использование напольных стоек оптимально, когда стены не могут держать дополнительный вес. Например, затруднено крепление радиаторов к сэндвич панелям, стеклу, ГКЛ.

Опоры для приборов из стали

Стандартный крепеж для панельного радиатора.

Известны два типа таких приборов: панельные и трубчатые аналоги.

Для них нужны разные виды крепежа.

1. К задним стенкам панельных батарей привариваются специальные скобы. С их помощью приборы вешаются на кронштейны. Такое крепление для стальных радиаторов отопления имеет особую форму, разработанную под скобы.

1. Поскольку вес радиатора маленький, будет достаточно его зафиксировать на скобах сверху. Снизу можно поставить опоры, они ему зададут горизонтальное направление. Они цепляются крюками за скобы и лишь упираются в стенку.
2. Для большей надежности часть крепления для стальных радиаторов, обращенная к стенке, расширяется.

В нижней таблице приведены размеры описанных креплений.

Модель кронштейна	Длина, в сантиметрах	Высота общая в сантиметрах (Н)	Расстояние между нижним и верхним крюком в сантиметрах (А)
ЛК-КС/30	30	18	15.5
ЛК-КС/50	50	38	35.5
ЛК-КС/60	60	48	45.5
ЛК-КС/70	70	58	55.5

Существуют и особые планки для упрощенного монтажа. Это металлические полосы, имеющие снизу и сверху пластиковые фиксаторы. При таком способе фиксации скобы на радиаторе не нужны. Полосы прикручиваются к стенке, в них вставляется батарея, удерживаемая крюками из пластика.

Кронштейн крепления радиатора отопления трубчатого походит на изделие для секционного аналога.

Он также состоит из крюков, только иного размера, которые оснащены накладками из пластика.

Крепление SMB.

1. Производители выпускают и особый держатель SMB, имеющий захваты для трубок.
2. Это стальная планка с фиксаторами из пластика и опорой-полочкой для батареи внизу.
3. Такой крепеж можно применять, когда вес наполненного теплоносителем радиатора составляет не более 100 кг.
4. Монтаж батареи тут предельно прост. Устанавливаете прибор на опору, подводите его верх к фиксаторам. Те, обхватывая ближнюю трубку, защелкиваются.

Существует и вторая модель для упрощенной установки – держатель SVD. Состоит он из двух узлов. Первый фиксируется на стенке, второй на батарее. При установке прибора они сопрягаются и соединяются петлей из стали.

Напольная фиксация таких батарей может происходить при помощи трубчатых упоров, привариваемых уже на заводе либо стоек с крюками. На них прибор навешивается, сама стойка для крепления радиатора фиксируется к полу.

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

• размер радиаторов и их тепловая мощность;
• размещение отопительных приборов внутри дома;
• схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

• в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
• ребра на конвекторах должны быть направлены вертикально;
• середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
• общая длина батареи должна составлять от 75 % ширины оконного проема;
• отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Радиаторы отопления подключаем правильно

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать. В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект

Это не тот вопрос, на котором нужно экономить

Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе

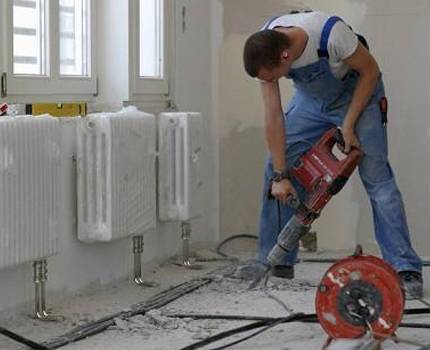

Как крепить напольную батарею

На пол приходится крепить батарею в том случае, если она очень тяжёлая и вешать её на стену просто опасно. Для этой цели существуют специальные напольные кронштейны. По стоимости они выше, чем настенные, зато по надёжности крепления им нет равных. Чаще всего на пол крепят длинные радиаторы отопления, изготовленные из чугуна, однако иногда конструкции алюминиевых и стальных радиаторов также предусматривают напольный крепёж.

Этапы действий при напольной установке радиатора:

• подбирают два кронштейна, которые подходят для данного веса батареи;
• на отведённое для батареи основание устанавливают стойки с помощью анкерных болтов, выдерживая расстояние до стены не менее 6 см.;
• выполняют бетонные работы, закрывая стяжкой основание кронштейнов и шляпки болтов;
• на стойки надевают крюки, выставленные на нужной высоте, фиксируют их болтами (так же устанавливают для защиты металлические прокладки, если это предусмотрено комплектацией);
• на крючки навешивают радиатор, внимательно выравнивая его по горизонтали.

Статья по теме: Отделка стен шпаклевкой с узором

Инструкция по установке радиаторов отопления

После того как определены схемы подключения и приобретены отопительные батареи, необходимо найти и внимательно изучить СНиП 3.05.01 – 85. В нем изложены требования по установке радиаторов отопления. Большинство компаний-производителей прикладывает к своим изделиям детальные инструкции по монтажу отопительных приборов. Если следовать требованиям нормативной и эксплуатационной документации, то проблем с установкой радиаторов не должно возникнуть.

Главное требование – это соблюдение размеров закрепления батареи отопления относительно пола и стены. В противном случае нагретый воздух будет плохо циркулировать, и эффективность работы теплового прибора сильно упадет. Требованиями нормативной документации определено, что расстояние до внутренней поверхности подоконника и до напольного покрытия не должно быть менее 100 мм. Практика показывает, что оптимальным будет 120 мм.

Расстояние от внутренней стены ниши до задней поверхности радиатора не должно быть менее ¾ от глубины монтируемой батареи. Если указанные размеры не будут соблюдаться, то, как уже отмечалось, эффективность теплового потока снизится. Если отопительный прибор монтируется не в нишу, расположенную под окном, а непосредственно около стены, то отмеченные расстояния не должны быть менее 200 мм. Пренебрежение установленными показателями приведет к затруднению движения теплого воздуха и скоплению пыли на задней стенке.

Узел 2.19 Крепление трубопровода к стене

Описание

Пару неизолированных трубопроводов одинаково небольшого диаметра вывешивают на стене с помощью консоли. Последняя деталь для этой цели имеет опорную площадку. Это придает жесткость всей конструкции крепежного узла и позволяет полностью передать действующие на него усилия на анкерный крепеж, установленный в массиве стены. Такой вариант монтажа трубопроводной системы используют, когда по ней транспортируют воду, другие жидкости, воздух или газ, находящиеся под избыточным (относительно атмосферного) давлением. Указанный метод крепления допускается для циркуляции теплоносителя систем отопления или вентиляции помещений; хладагента для кондиционирования; аргона и углекислого газа для сварочно-сборочных производств.

Для того, чтобы закрепить консоль, в стене просверливают два отверстия для анкерных болтов FAZ. Их крепят, разжимая цангу крепежа за счет затягивания штатных гаек. При этом над поверхностью несущего основания высвобождается резьбовая часть, на которой, в свою очередь, фиксируют опорную площадку консоли FCA. Затем на ней, применив гайки для шины FCN Clix, образуют две точки с резьбой. Они используются для подвески на шпильках хомутов под трубы. Страховку этих соединений от несанкционированного отворачивания гарантирует наличие шестигранных контргаек серии MU.

Комплектующие

Оцинкованная сталь. Используются в качестве деталей для узлов крепления, которые эксплуатируются в атмосфере влажного или запыленного воздуха, испытывают на себе влияние солнечного света, вибрационных и ударных нагрузок переменной интенсивности.

• Анкер-болт. Прижимает к стене опорную площадку консоли.
• Шпилька. Удерживает хомуты на шине консоли.
• Гайка шины. Нужна для того, чтобы получить на траверсе точку с внутренней резьбой.
• Консоль. Имеет шину с приваренной к ней опорной площадкой. В последней выполнены два удлиненных, взаимно перпендикулярных отверстия для анкеров. Это облегчит поворот консоли на небольшие углы или коррекцию ее по высоте.
• Заглушка. Закрывает внутреннее пространство консоли от пыли и воды, а также защищает монтажников от травм стальными кромками торца.
• Хомут. Удерживает трубопровод в нужном положении. Составлен из двух идентичных половин с виброгасящими прокладками и пары зажимных винтов. Предварительную установку трубы и смену ее положения при эксплуатации упростит имеющийся быстродействующий замок.
• Шестигранная гайка. Ее задача – полностью исключить вероятность откручивания шпильки с хомутом из гайки шины, законтрив это соединение.
