Виды и использование радиаторов с нижним подключением

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

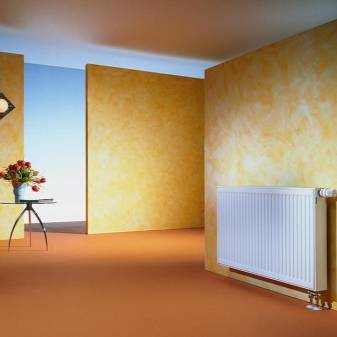

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

  1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
  2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

  • Установить однотрубную систему с боковым подключением.
  • Провести монтаж двухтрубной системы с диагональным подключением.
  • Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

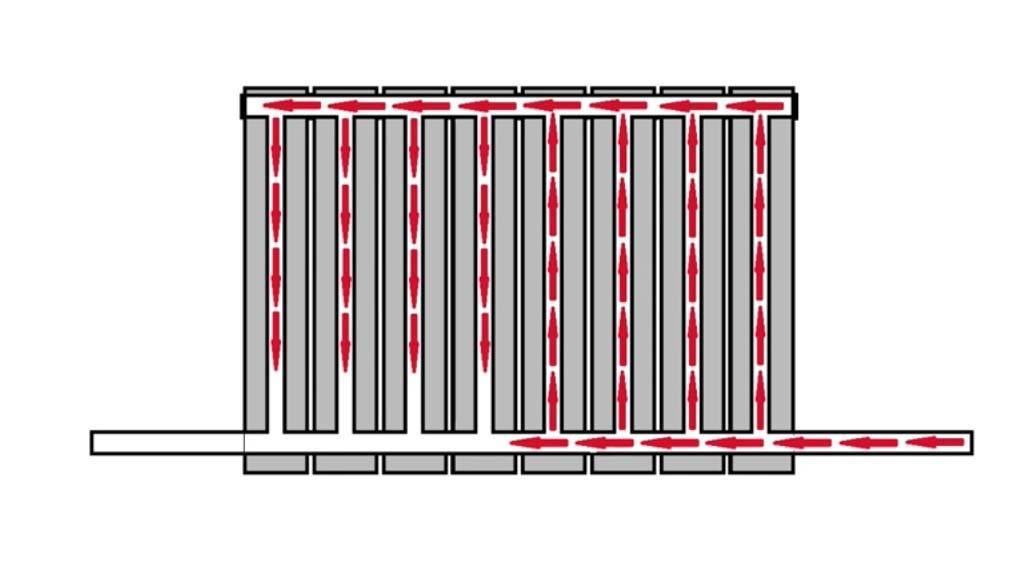

Установка удлинителя потока в радиатор отопления

Для монтажа радиатора отопления необходимы такие составляющие, как сам радиатор, фитинги, вентили, крепежи, фильтр на водной основе, бак, коллекторные распределители.

Фитинги для радиаторов отопления являются соединительной частью трубопровода, у которой с одной стороны находится резьба, а противоположной стороной элемент соединения помещается на трубу и закрепляется гайкой.

Но бывают фитинги и без резьбы, тогда их назначение сводится к тому, чтобы соединить две трубы с одинаковыми диаметрами или сделать разводку труб одного сечения.

При помощи соединительных элементов осуществляются переходы на разные диаметры труб, создаются разветвления, места расхождения трубопровода, соединение отдельных элементов.

Не стоит покупать самые дешевые модели. Несмотря на то, что это маленькие детали, от них зависит вся работа радиатора отопления. Эти элементы инженерных сетей отопления играют очень важную роль в работе всей конструкции, чаще всего именно от них зависит срок службы системы отопления. Лучше выбирать между бронзой или латунью в качестве материала.

Монтаж радиатора отопления

Монтаж системы отопления происходит следующим образом:

  1. первым делом радиатор крепится на стену. Для этого необходимо просверлить отверстия для установки кронштейнов. Они необходимы для того, чтобы закрепить конструкцию;
  2. после установки радиатора отопления вкручиваются фитинги.Подачу горячей воды обязательно нужно делать внизу конструкции, выход – в любой части. Если сделать вход и выход в одной части радиатора, тогда он не будет нагреваться снизу;
  3. производится монтаж труб;
  4. в конце монтажа системы отопления монтируется насос.

Установка фитингов: дело тонкое

Может показаться, что фитинги для системы отопления установить не составит труда. На самом деле, могут возникнуть трудности из-за большого разнообразия моделей труб и самих фитингов, часто их резьба может не совпадать

Поэтому очень важно знать, как соединить резьбовые соединения, чтобы все было герметично

Первый вариант – использовать резьбоуплотнительную фторопластовую пленку (ФУМ). Ее необходимо плотно намотать толстым слоем на резьбу. Здесь необходимо иметь опыт, чтобы затянуть все до упора. Часто бывает, что пленка может съехать и не заходить под резьбу.

Поэтому существует второй вариант – использование специальной нити, которую наматывают так, чтобы она не выглядывала из-под резьбы, и закручивают резьбовое соединение. После этого рекомендуется оставить конструкцию примерно на 12 часов.

Прежде чем наматывать нить, надо вкрутить резьбу детали в трубопровод для проверки того, что резьбы не имеют каких-то неисправностей. Фитинги для подключения радиаторов отопления должны вкручиваться свободно.

После этого наматывается нить и окончательно закручивается фитинг. Нить наматывается вкось так, чтобы она постоянно пересекала резьбу. Необходимое число витков обычно указывается на упаковке, но рекомендуется увеличивать это число в несколько раз.

Далее необходимо отрезать трубу нужного размера, оставляя немного на запас.

Теперь с помощью фитинга присоединяется часть трубопровода.

Полипропиленовые трубы: какие фитинги выбрать?

В строительных магазинах предлагаются разнообразные фитинги для полипропиленовых труб отопления. Нужную модель выбрать не так сложно – благодаря большому выбору соединительных элементов, имеющих различный размер. Они делятся на детали без резьбы и с резьбой, которые, в свою очередь, могут быть цельными и разборными.

Функции

Извилистые и неэстетичные трубы отопительной системы являются не самым лучшим украшением в интерьерах. Специалисты по дизайну придумывают изощренные способы, чтобы спрятать стандартные чугунные батареи. Нужно заметить, что это получается не всегда. Данная проблема решается более эффективно, если использовать отопительные приборы с нижним подключением теплоносителя. Тогда все трубы будут располагаться не на виду, а под финишным покрытием пола.

биметаллические радиаторы

В алюминиевых, а также в чугунных батареях возможность создания нижней подводки отсутствует. А вот стальные панельные или трубчатые радиаторы вполне подходят для организации подключения таким образом. Далее мы рассмотрим методы установки.

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

  • Цена алюминиевых радиаторов ниже. чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры .
  • Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру. что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
  • Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна. поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

Подключение алюминиевых радиаторов полипропиленовыми трубами подразумевает их комплектацию запорной арматурой. Какой и зачем?

Простейший и наиболее дешевый вариант — пара вентилей. Лучше — шаровых: в отличие от винтовых и пробковых, они исключительно надежны, всегда сохраняют герметичность и не требуют обслуживания. Вентиля выполняют единственную функцию — позволяют при необходимости полностью отключить отопительный прибор для ремонта или замены.

Батарея укомплектована парой шаровых вентилей.

Продвинутый вариант — комплектация батареи дросселем или парой дросселей.

Зачем они нужны?

  • Дроссель позволяет вручную уменьшить теплоотдачу прибора при высокой температуре в комнате.
  • Пара дросселей используются в тех случаях, когда двухтрубной системе требуется не только регулировка, но и балансировка — ограничение потока через ближние к котлу или насосу радиаторы. Для балансировки обычно используется дроссель на обратной подводке, для регулировки температуры в комнате — на подаче.

Наконец, наиболее удобный в плане удобства эксплуатации (но и самый дорогостоящий) вариант — соединение радиатора с полипропиленовой трубой с использованием термостатического клапана и термоголовки.

Термостат использует уже знакомое нам температурное расширение некоторых сред: при нагреве (и увеличении линейных размеров сильфона в корпусе термоголовки) он закрывает клапан, ограничивая подачу теплоносителя; при охлаждении клапан открывается. Тем самым обеспечивается постоянная температура в помещении при любом изменении внешних условий — погоды на улице или параметров теплоносителя.

Термостат не должен находиться в восходящем потоке теплого воздуха от радиатора или подводки.

Заметьте: в двухтрубной системе отопления термостат часто комплектуется балансировочным дросселем на второй подводке.

Кроме запорных и регулировочных кранов, при нижнем подключении радиаторы комплектуются воздушниками — кранами для стравливания воздуха после сброса контура.

В роли воздушников могут выступать:

  1. Краны Маевского. Их преимущества — компактность и дешевизна.
  2. Обычные вентиля или водоразборные краны, установленные в верхнюю проходную пробку радиатора. Они удобны высокой пропускной способностью: через вентиль воздух стравится куда быстрее.
  3. Автоматические воздухоотводчики, удаляющие из контура пузыри воздуха без участия владельца.

Какими фитингами и как соединить радиатор отопления с полипропиленовой трубой?

Врезка в горизонтальный розлив выполняется через муфтовый тройник с переходом диаметра. Типичный диаметр розлива в контуре разумной длины с принудительной циркуляцией — 25 — 32 мм; наружный диаметр подводки к отдельному отопительному прибору — 20 мм.

Врезка в розлив выполнена муфтовыми сварными тройниками.

  • Переходники со сварной муфты на резьбу размером 1/2 дюйма позволяют подключить вентиля, дроссели или термостатические клапана.
  • Для соединения запорной арматуры с радиаторными пробками используются американки — быстроразъемные фитинги с накидными гайками и резиновыми прокладками. Они позволяют сократить время демонтажа радиатора до 30 — 45 секунд.

На фото — комбинированное решение: шаровый кран с американкой.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

  1. Подача — в верхний патрубок.
  2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

  • Подача — к верхнему патрубку батареи.
  • Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

  1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
  2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Особенности подключения нижней подводки

Отопительные системы частных домов выполняются по однотрубным и двухтрубным схемам. У каждой из этих схем есть свои преимущества и недостатки, о которых мы еще поговорим в рамках нашего обзора. Что касается радиаторов, то они могут подключаться к отопительным системам следующими способами:

  • одностороннее подключение – подводящие и отводящие трубы располагаются сбоку;
  • диагональное подключение – подводящая труба располагается в верхней части с одного бока, а отводящая – в нижней части с другого бока;
  • нижнее подключение – подводящие и отводящие трубы располагаются в нижней части, с одной или обеих сторон.

Боковое, диагональное и нижнее подключения.

Одностороннее подключение чаще всего используется в многоэтажных домах. Теплоноситель спускается с чердака вниз, последовательно проходя квартиры – оба стояка идут параллельно. Естественно, что самым оптимальным здесь будет именно боковое подключение. Что касается диагонального способа, то он применяется в постройках любого типа, как в многоэтажных домах, так и в частных домовладениях. Диагональное подключение обеспечивает сравнительно равномерное распределение теплоносителя и максимальную теплоотдачу.

Что касается нижней подводки, то она не может похвастаться высокой теплоотдачей, но характеризуется сниженным гидравлическим сопротивлением. Для чего же тогда нужна нижняя подводка, если она снижает тепловую мощность? Все дело в том, что такой способ подключения позволяет упрятать трубы в пол или в стены. В этом случае подводящая и отводящая трубки располагаются в нижней части каждого радиатора, с правой и левой стороны.

Несмотря на некоторые недостатки нижней подводки, она активно используется в частных домах, позволяя скрыть непрезентабельные трубы отопления в стенах.

Также встречаются батареи, в которых отверстия для подключения отопительных труб располагаются рядом друг с другом. Для их монтажа нужен узел нижнего подключения радиаторов. Он включает в себя миниатюрные шаровые краны, позволяющие отрегулировать поступление теплоносителя или полностью перекрыть его подачу. Существуют узлы как для однотрубных, так и для двухтрубных отопительных систем. Первые включают в себя встроенные байпасы, позволяющие компенсировать потери тепла, образуя схему «ленинградка».

Узел нижнего подключения радиаторов позволяет сделать процедуру стыковки элементов отопительной системы более легкой и упрощает снятие батарей для их последующего ремонта. Кроме того, подключение получается максимально компактным и миниатюрным. Если трубы выходят из стены, используются Г-образные узлы.

Нижнее подключение батарей отопления

Довольно часто встречается такая схема подключения радиаторов отопления, когда входящий поток теплоносителя подключается к нижнему коллектору, при этом выходной поток подключается к нижнему коллектору с другого края радиаторной батареи.

Горячая вода имеет меньшую плотность и за счет этого должна подниматься вверх, а уже остывший теплоноситель опускаться вниз. Благодаря этой циркуляции происходит замена теплоносителя более горячим. Но по подсчетам производителей, при таком виде соединения батарей от 10 до 20 процентов теплоносителя просто протекает мимо вертикальных трубопроводов и не участвуют в теплообмене. Это происходит из-за того, что узкий канал плохо способствует эффективной циркуляции и процесс вытеснения остывшего теплоносителя может происходить очень медленно. Естественно, что при отложении на вертикальных трубопроводов радиатора солей и накипи скорость циркуляции будет ухудшаться и эффективность падать еще больше.

Разновидности

Все отопительные приборы с возможностью нижней установки делятся на три типа.

Биметаллические

Конструкция устройств отличается наличием конвекционных пластин. Места подсоединения оборудования находятся в четырех точках. Простота и универсальность эксплуатации делает их лидерами продаж. Показатель тепловых потерь не превышает 15%. В случае уменьшения мощности нагрева можно настроить термостат вручную.

В производстве биметаллических радиаторов используют высокопрочные металлы: сталь и алюминий. Сталь хорошо контактирует с теплоносителем, а алюминий нужен в качестве теплопроводного элемента.

Радиаторы такого типа бывают монолитными либо разборными. Применение первых считается рациональным при работе с высоким давлением. Такие конструкции более надежные, а значит, риск аварии сведен к минимуму.

Панельные

Бывают гладкими или рифлеными. Их конструкция подразумевает нижнее подведение к системе отопления без диагонального или верхнего подключения. Единственный минус – соединительные элементы для подключения приобретаются отдельно.

Трубчатые стальные

Считаются очень эффективными в использовании, так как обладают высокими показателями теплоотдачи. Наиболее качественными признаны изделия немецкого и итальянского производства, в которых есть возможность одностороннего подведения.

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

  • Боковое (стандартное) подключение;
  • Диагональное подключение;
  • Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

Какие батареи можно использовать

Входной и выходной патрубок у радиаторов с нижним подключением расположены, соответственно, в нижней части. На рынке также существуют и универсальные батареи. В них имеется по четыре отверстия для подключения магистралей. Такие радиаторы можно врезать в систему любыми способами. Разумеется, допускается использовать их и для нижнего подключения. Оставшиеся два выхода в данном случае просто закрываются надежными заглушками.

Иногда для нижнего подключения используются и радиаторы, предназначенные для боковой врезки. Однако в этом случае приходится дополнительно использовать специальный монтажный комплект.

В зависимости от типа приобретенных радиаторов, таким образом, могут использоваться три основных технологии их нижнего подключения. Собственно, сами трубы в данном случае допускается прокладывать как непосредственно по стене, под самими радиаторами, так и внутри последней или же под полом. При монтаже системы отопления в первую очередь крепят к стенам сами радиаторы. И только потом к ним подводят трубы.

Радиаторы с нижним подключением: выбираем тип

Никто не сможет назвать красивыми радиаторы старого типа, скорей всего наоборот. Дизайнеры пытаются убрать из вида такие радиаторы или же смягчить мрачное впечатление о них. В данном случае радиаторы с нижним подключением являются решением проблемы с интерьером. Так как такое подключение можно спрятать под пол. С такой возможностью вашему дому будет обеспечено комфортное состояние и эстетическое оформление.

На рынках продается 3 вида, а именно:

  • Первый вид – это профильные стальные панели;
  • Второй – это гладкие панели;
  • И гигиенические панели.

Гигиенические и гладкие панели изготовлены для отопления, школ, больниц, и садиков. Лидерами по продажам таких панелей являются компании Кенни и Пурмо. Профильные радиаторы, изготовленные из стали. С наружной стороны их покрывают порошковым напылением. Порошковое напыление дает возможность прослужить таким радиаторам долгий срок. Цвет таких радиаторов может быть разный. Радиаторы из стали трубчатого типа по многим параметрам превосходят панельные. Первое преимущество таких радиаторов – это возможность их переворота в любую сторону, а вот при покупке панельных радиаторов необходимо будет знать сторону, с которой будет проводиться подключение. Теплоноситель в трубчатый радиатор подается на прямую в последнюю секцию. Такая подача играет большую роль при замене старого радиатора на новый. Стандартное расположение труб для радиаторов в квартире не всегда могут подойти к таким радиаторам, а трубчатыми радиаторами такого конфуза не возникнет. Но проблема со старыми трубами тоже можно решить способом их перекладки, но это будет дорого стоить.
