Постройка газобетонного дома на винтовых сваях

Свайное основание под газобетон

Свайный фундамент под здание из газобетона считается неуглубленным, но сваи закладываются на 2 метра вглубь почвы, ниже зоны промерзания грунта. Неровная площадка под такой тип фундамента непригодна. Не применяется такое основание и под цоколь или гараж.

Сваи — это столбы, изготовленные из такого материала, как:

  • железобетон,
  • бетон,
  • кирпич или камень.

Установка столбов происходит по всем углам будущего строения и в местах, где предположительно будет большая нагрузка, исключительно в вертикальном положении. Рвы между столбами засыпаются песком (крупнозернистым) или щебнем, заливаются бетонным раствором (ленточный фундамент предполагает такую же систему заливки).

Сваи между собой обвязывают рамой (желательно цельной) с помощью железобетонного ростверка. В дальнейшем она послужит защитой, чтобы газобетонное здание не давало трещин, которые могут появиться в результате осадки грунта.

Свайный фундамент вполне возможно создать и самому, но лучше проконсультироваться со знатоком этого дела (он может продемонстрировать видео, в котором объясняется, как правильно сделать свайное основание под газобетон). В зависимости от типа грунта и погодных условий, возможно надо будет предпринять дополнительные меры.

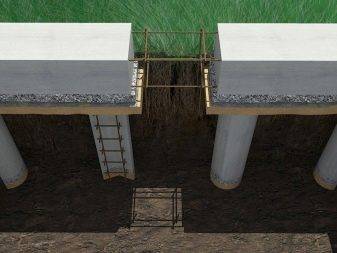

Схема свайного фундамента под газобетон

Устройство фундамента на винтовых сваях

Существует два метода установки ВС — это ручная установка и механизированный способ. Вручную устанавливают сваи длиной не более 2,5 м и диаметром до 108 мм. Опоры больших размеров монтируют с помощью специальной механизированной установки.

Установка ВС вручную

Для установки винтовых опор понадобится ручной бур, рычаги в виде водопроводных труб, отвес или лазерный уровень. Устанавливают ВС следующим образом:

  1. На строительном участке делают разметку поля под сваи.
  2. В точках установки ручным буром делают воронки глубиной 30 см. Это облегчит вертикальную установку стойки.
  3. При отсутствии монтажных отверстий в верхней части ствола, их вырезают газовым резаком.
  4. С двух сторон в отверстия вставляют отрезки водопроводных труб.
  5. В работе участвуют 3 человека. Два работника с помощью рычагов вращают ствол, третий рабочий контролирует и удерживает опору в вертикальном положении.
  6. Лазерным нивелиром отмечают проектную высоту наземной части стволов свай.
  7. Угловой машинкой с абразивным кругом удаляют лишние части опор.
  8. К верхним концам свай приваривают металлические оголовки для монтажа конструкций ростверка.

Погружение винтовой опоры вручную Шаг между опорами не должен превышать 3 м. Если расстояние между двумя ВС больше, посередине ставят дополнительную стойку.

Механизированная установка

Для механизированного монтажа винтовых свай применяют специальную технику, оснащённую силовой установкой, обеспечивающей захват оголовка опоры и её вращение.

В течение рабочей смены (8 часов) таким методом можно заполнить свайное поле средних размеров — 30х30 м. Скорость установки опор зависит от их длины и состава грунта.

Безусловно, механизированный способ монтажа ВС будет стоить гораздо дороже. Но этот недостаток компенсирует сокращение сроков строительства дома из пеноблоков.

Начинать строительство пеноблочного дома на винтовых сваях лучше всего в конце зимнего сезона. Это даёт возможность выполнения дальнейших строительных работ в летнее время. Кладка стен из пеноблоков связана с «мокрыми» процессами, что целесообразно делать в тёплую погоду.

Механизированный способ установки винтовой сваи на видео:

По расчётам специалистов, дом из пеноблоков на свайном фундаменте может простоять достаточно долго от 50 до 100 лет без капитального ремонта основных несущих конструкций. Устройство ленточно-свайных оснований зданий из ПБ на винтовых опорах является наиболее выгодным вариантом из всех видов свайных фундаментов.

Особенности газобетона

Газобетон – это ячеистый бетон автоклавного твердения. За историю своего существования он нашёл применение практически во всех сферах строительства конструктивных элементов зданий и сооружений любого типа. Характерные особенности данного материала делают его весьма конкурентноспособным на рынке стройматериалов.

Основные плюсы возведения фундаментов из этого материала:

  • независимость от температурных перепадов;
  • легкий вес;
  • быстрая укладка и простота монтажных работ;
  • экологичность;
  • умеренная стоимость;
  • отличная тепло- и звукоизоляция;

  • высокая устойчивость к морозам, а благодаря пористости вода не проникнет быстро в материал;
  • универсальность: газобетон можно пилить, сверлить, благодаря чему газоблокам можно придать разную форму;
  • на заводах, где изготавливают газоблоки, имеется лаборатория, которая контролирует качество материала;
  • газобетон относится к каменным материалам, но считается достаточно легким материалом. Для него подойдёт почти любой тип фундамента, который отвечает требованиям по жёсткости и деформации.

Проекты

По прочности и дизайнерским решениям газобетонные блоки ничем не уступают привычному кирпичу. В них редко появляется плесень и сырость, они отлично дышат.

Сравнение с другими вариантами

Только зная все достоинства и недостатки свайно-винтовой конструкции, а также особенности ленточного фундаментами с плюсами и минусами технологии возведения и эксплуатации здания, укреплённого на нём, можно сделать правильный выбор. Ленточное основание характеризуется:

  • возможностью мелкого заложения на сухих, не поддающихся пучению грунтах;
  • удобным обустройством погребного пространства;
  • возможностью всё сделать своими руками;
  • требуется определённое время на полное отверждение бетонного раствора;
  • используется для укрепления кирпичных и бетонных зданий;
  • существенным увеличением затрат для районов с сильным промерзанием грунта.

Следует отметить, что обустройство ленточного основания в холодное время года сопровождается увеличением трудоёмкости и средств.

Ленточное основаниеИсточник nl.decorexpro.com

Существует ещё несколько видов фундаментов, основанных на использовании свай, которые популярны в индивидуальном строительстве.

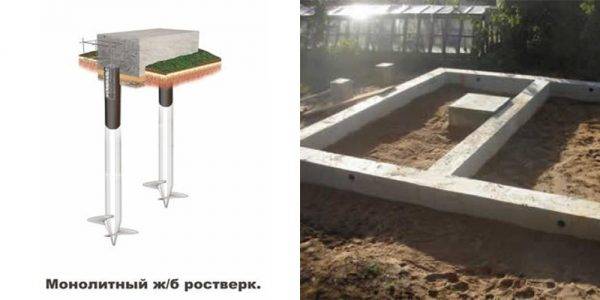

Свайно-ленточная конструкция

Наиболее продвинутым вариантом считается свайно-ленточный фундамент, плюсы и минусы которого отражают его эффективность в самых сложных случаях:

  • для здания из кирпича или железобетонных конструкций;
  • подвижные пучинистые почвы;
  • грунтовые воды, высокая влажность;
  • сложный рельеф, наличие уклона.

Свайно-ленточный фундаментИсточник vologdadom.com

Сваи устанавливаются на глубину до 2,5 м, что обеспечивает повышенную надёжность и устойчивость основания дома.

Сваи из железобетона

Строительство дома в местностях с проблемным грунтом, включая прибрежные зоны, крутые склоны, торфяники, глубокое промерзание, производится на фундаменте на жб сваях, плюсы и минусы его следующие:

  • проектные работы отличаются сложностью и должны выполняться профессионалом;
  • позволяет получить максимально возможную устойчивость и жёсткость фундамента;
  • подходит для тяжёлых зданий;
  • высокая стоимость материалов и работ;
  • использование специализированной техники.

Сваи из железобетонаИсточник svoisvai.ru

Длина ж/б свай доходит до 11-и м. В частном строительстве применяются элементы длиной около 3-х м, которые весят не менее 700 кг.

Дом на свайно-винтовом фундаментеИсточник kursremonta.ru

Как возводить фундамент на буронабивных сваях?

На участках с выраженным рельефом или территориях, со значительной толщиной промерзания почвы, используют для фундамента домов из газобетона буронабивные сваи. Вначале подготавливают скважины вручную или с помощью специального оборудования. Если требуется глубина более 5 метров, используют бур.

Далее формируют опалубку из рубероида. Ее диаметр должен быть больше свайной конструкции на 20 – 30 см. Рубероидная опалубка устанавливается в вырытую яму, внутрь помещается каркас из арматуры. Все сооружение заливается бетонной смесью. Для уплотнения бетона используют строительные вибраторы.

Строительство

Возведение фундамента своими руками возможно, но требует точного соблюдения строительной технологии. Для каждого типа фундамента существует своя пошаговая система монтажа.

Плитный

Как уже говорилось выше, плитный фундамент отлично подойдёт для газобетонных домов. Фундаментная плита может прослужить до 100 лет при грамотном подходе к строительству. Основа надёжности – правильное армирование арматурными прутьями в диаметре не менее 12 мм. Не стоит экономить на материалах, поскольку именно металлический каркас работает на растяжение и не позволит плите растрескаться в будущем.

Армированную бетонную плиту устанавливают под всю поверхность дома. Параметры плиты должны исходить из проекта будущей газобетонной постройки. Например, для гаражей или бань минимальная толщина составляет 100 мм, а для жилого дома – минимум 200-250 мм

При возведении обязательно уделите внимание гидроизоляции плиты: в нижней части основание гидроизолируется рулонными материалами, а верхняя – обмазочными или напыляемыми

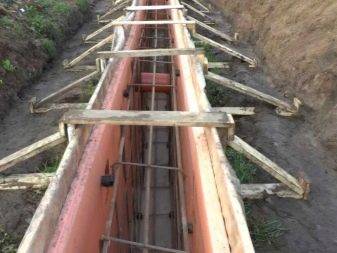

Ленточный

Главным материалом ленточного фундамента является бетон, изготовленный из песка, цемента и воды. Для лучшей прочности необходимо укрепить структуру бетонного основания за счёт железного армирования. Перед возведением нужно расчистить территорию предполагаемой стройки и сделать нужную разметку всех несущих стен. Далее изучаются перепады поверхности и выбирается самая низкая точка, таким образом исключается разница в высоте фундамента. Траншею, дно которой должно быть идеально ровным, можно рыть своими руками либо при помощи специальных машин. Далее на дно укладывается специальная подушка из песка и щебня.

Для заливки рекомендуется использовать заводской бетон, который заливается на дно траншеи слоями по 20 см. Каждый слой необходимо утрамбовывать во избежание образования пустот. Поверхность после окончания работ обязательно выравнивается.

Ленточный фундамент должен как следует высохнуть перед началом возведения стен. Для этого может понадобиться около одного месяца.

Сваи и столбы

Свайный и столбчатый вариант считаются самыми экономными ввиду небольшого расхода материалов, а также высокой скорости возведения.

Сверху оба вида соединяются железным горизонтальным ростверком, на котором потом и строится здание.

Перед укладкой первого ряда блоков необходимо провести гидроизоляционные работы для фундамента. В качестве материала для гидроизоляции можно выбрать рубероид или полимер – цементный раствор на основе сухих смесей. Необходимо тщательно выровнять основание цементно-песчаной смесью.

Стоит уделить особое внимание укладке первого ряда газобетонных блоков, ведь от того, насколько ровно они положены, будет зависеть качество всей постройки. Ровность кладки можно определять с помощью шнура и уровня. Для укладки используется специальный клей консистенции густой сметаны

Клеевой раствор наносят мастерком или кареткой, ширина которых должна быть равна ширине кладки

Для укладки используется специальный клей консистенции густой сметаны. Клеевой раствор наносят мастерком или кареткой, ширина которых должна быть равна ширине кладки.

Как выбрать тип фундамента

Прежде чем выбрать, какой лучше использовать тип опорной части для дома из газобетона, необходимо учесть следующие моменты:

  • геологические условия участка строительства, прочность основания, водонасыщенность грунта, уровень расположения подземных вод;
  • массу здания (при сравнении строений, выполненных из одного материала, на эту характеристику сильное влияние оказывает этажность);
  • экономические возможности.

Влияние характеристик почвы

Влага в грунте и тип почвы влияют на отметку заложения опорной части. Грунты на участке могут быть одного из следующих видов:

  • крупнообломочные;
  • крупный песок;
  • средний песок;
  • глина;
  • суглинок;
  • супесь;
  • мелкий или пылеватый песок;
  • насыпной грунт.

Последние две позиции обладают очень низкими прочностными показателями. Строить на таких основаниях не рекомендуется (исключение могут составлять только свайные фундаменты). Лучшим вариантом станет замена материала на песок средней или крупной фракции.

Лучшими грунтами для строительства станут крупнообломочные и песчаные (средние и крупные). Такие основания обладают высокой прочностью и не склонны к морозному пучению (одному из основных врагов фундаментов для домов из газобетона).

Хорошими прочностными характеристиками также обладают тугопластичные глины и суглинки. Но все глинистые почвы (глина, суглинок, супесь) могут приводить к неравномерному поднятию здания в зимний период. Такое явление возникает из-за морозного пучения. При этом наружные стены здания поднимаются сильнее, чем внутренние. На стенах из газоблоков появляются трещины. При строительстве на таких основаниях требуется принять своевременные меры по предотвращению морозного пучения.

При строительстве на пучинистых грунтах необходимо выбирать те типы фундамента, которые заглублены ниже промерзания грунта. Величина определяется по нормативным документам. В среднем это значение находится в пределах 1—2 м.

Глубина промерзания грунта

Фундамент для дома из газобетона (его подошва) должен быть минимум на 50 см выше уровня грунтовых вод. В зависимости от расположения влаги можно использовать заглубленную конструкцию (уходит в землю на 1,5 м и более) или мелкозаглубленную (заложение в этом случае принимается равным примерно 70—100 см). Также при выборе глубины заложения фундаментов требуется учитывать необходимость устройства подвала.

Конструктивные особенности здания и нагрузка на фундамент

Чтобы выбрать, какой фундамент лучше подойдет для дома из блоков, рекомендуется ознакомиться с таблицей ниже. Размеры и толщина опорной части назначаются расчетом.

Грунты на участке строительстваДля одноэтажного дома из блоковДля двухэтажного дома из блоков
Крупнообломочные почвы, пески средние и крупныеДля экономии денежных средств в этом случае применяют столбчатые основания или ленточные с небольшой глубиной заложенияДля таких зданий применяют столбы. Ленточный фундамент под дом из газобетона в этом случае должен иметь т-образное сечения (увеличенная толщина снизу). Прямоугольный тип сечения лучше не использовать из-за низкой несущей способности
Глины, суглинки и супеси (чаще всего они являются водонасыщенными)Можно использовать свайный фундамент из винтовых опор. Они отлично подойдут даже при насыщенной влаге почве. По оголовкам свай делается надежный монолитный ростверк, который свяжет отдельные опоры в одну систему. Также отличным вариантом станет плитное основание (из-за малой нагрузки толщина фундамента применяется сравнительно небольшой примерно 200мм)Фундамент под дом из газобетона в этом случае назначается ленточного или плитного типа. При этом лента должна быть заложена ниже промерзания или иметь надежное утепление. Для защиты здания от влаги проектируется система дренажа, гидроизоляция и отмостка по периметру. Лента может изготавливаться из монолита или блоков ФБС. Монолитный вариант предпочтителен, поскольку ФБС слабо связаны между собой. По их обрезу все равно придется выполнять железобетонный пояс. Толщина фундамента назначается в зависимости от толщины стен. Если устройство подвала не планируется, используется плита мелкого заложения. Такой подход позволит сократить расходы на строительство
Участки с высоким расположением уровня грунтовых вод (болотистая местность)В качестве опорной части можно использовать ленту из монолита или ФБС. При этом требуется соблюдать расстояние между подошвой фундамента и уровнем воды —50 см. При очень высоком поднятии влаги качестве фундамента используется плита или винтовые сваиВинтовые сваи обладают достаточно низкой несущей способностью. При строительстве дома в два этажа на болоте, рекомендуется в качестве фундамента применять плитный

Особенности установки свай

Дома из газобетонных блоков возводят в большинстве случаев на строительных площадках при неглубоком уровне грунтовых вод. В этом случае фундамент готовят на винтовых опорах или буронабивных сваях, выполняя соединение в единую конструкцию с помощью монолитного ростверка.

Оба типа свай от столбчатых элементов отличаются:

  • габаритами. При меньшем сечении длина их несколько больше;
  • материалами, используемыми в изготовлении;
  • вариантами монтажа.

Винтовые сваи

Если под застройку выделен проблемный участок с пучинистым или слабонесущим грунтом, то дом из газобетона на свайном фундаменте лучше все строить на винтовых свайных опорах. Устанавливать их возможно даже в замерзший грунт или под надводные объекты.

На нижнем конце металлической сваи расположен ы наваренные лопатки или витки, с помощью которых ввинчивание в грунт выполняется быстрее, и обеспечивается расширение опорной подушки. Винтообразная лопатка в данном случае представляет собой своеобразный якорь, прочно зафиксированный в земле.

Верхняя часть трубы имеет специальные отверстия и оголовки (последние могут монтироваться отдельно, после установки свай). Если заглубление выполняется на уровень, не превышающий двух метров, сваи вкручиваются вручную. В остальных случаях придется использовать специальную технику.

Работая с винтовыми опорами, рекомендуется принимать во внимание:

  • длину участка, оснащенного лопатками;
  • глубину промерзания земли;
  • уровень, на котором находится прочный почвенный пласт.

При этом помните, что в плотную почву сваи должны погрузиться минимум на тридцать сантиметров. Во время их вкручивания необходимо держать под контролем положение по вертикальному уровню, так как даже минимальные перекосы не допустимы.

Основными достоинствами винтовых опор являются быстрая установка, отличная несущая способность, чистота на стройплощадке во время выполнения работ, возможность монтажа на участке, имеющем перепады по высотам.

Буронабивные сваи

Второй вариант свайного фундамента для дома из газобетона – буронабивные опоры. Им отдается предпочтение на неровной местности или при глубоком промерзании земли.

Скважины под опоры готовятся ручным или буровым способом. С помощью специального инструмента можно заглубиться на пять и более метров, выполнить на дне уширения, чтобы залить опорные площадки.

В соответствии с диаметром свайной опоры из рубероидного материала готовится опалубка. Длина заготовки должна превышать аналогичный размер сваи на двадцать – тридцать сантиметров. Подготовленную «трубу» устанавливают в скважину, внутри ее размещают каркас из арматурных прутьев, высота которого учитывает размеры будущего ростверка.

Все заливается бетонным раствором, который тщательно уплотняется вибраторами.

Для чего нужно знать вес газобетонного дома

Общий вес дома (из газобетона или любого другого материала) считают для возможности определить нужную ширину ленты либо подошвы основания. Площадь опоры выбирают в соответствии с расчетным сопротивлением почвы.

Так, если планируется возвести двухэтажный газобетонный дом со стенами толщиной до 40 сантиметров, облицованный кирпичом, на грунте из суглинка с расчетным сопротивлением 1 кг/см2, нужно подобрать оптимальную ширину подошвы основания так, чтобы давление на почву было на 20% меньше значения расчетного сопротивления.

Основные этапы строительства МЗЛФ:

Планирование – создание проекта, расчеты, исследование грунта, подготовка чертежа будущего здания, прорисовка схемы основания с несущими стенами, углами, внутренними перегородками. Предварительная подготовка земельного участка – очистка территории от растительности, мусора (в том числе удаление деревьев и кустарников с корнями). Рытье траншеи – глубиной около 15 сантиметров (если планируется засыпать песчаную подушку, столько же еще отводят на нее), шириной больше несущих стен на 15 сантиметров, выравнивание дна траншеи (от выемок и бугров). Засыпка песчаной подушки – из крупного песка, слоем толщиной в 10-15 сантиметров. Потом проливают водой, утрамбовывают. Если грунт очень пучинистый, песок усиливают щебнем фракции до 5 сантиметров. Монтаж опалубки – из деревянных щитов или досок, брусьев, с установкой в траншее либо на поверхности земли.

Выполнение армирования основания – для усиления ленты создают каркас из металлических стержней, связанных вязальной проволокой. Дренаж – для отвода воды, чтобы влага и подземные потоки не разрушали конструкцию фундамента. Систему рассчитывают до заливки раствора, она представляет собой водоотвод из труб, покрытых антикоррозийным веществом. Трубы погружаются в грунт, нужны для отвода скапливающейся воды. Основная лента – бетон готовят и заливают слоями, нижний слой по глубине заложения не должен быть больше 15 сантиметров. Когда первый слой высыхает, заливают второй и так далее. После завершающей заливки конструкцию накрывают пленкой и позволяют ей затвердеть. Создание гидроизоляции и утепления – на покрытое мастикой основание самой ленты выкладывают листы рубероида, дают защите сцепиться, потом укладывают утеплитель подходящего типа.

Сейчас читают: Проверка прочности бетона: основные методы определения и измерения

Выбор фундамента

С установки фундамента начинается строительство любого здания, без разницы, будет это жилой дом, баня или просто сарай.

Основание при этом должно быть сделано как можно капитальнее, ведь если кровлю, стены и окна постройки можно будет демонтировать и заменить, то с фундаментом этот вопрос решить гораздо сложнее.

Видео:

Именно поэтому, при выборе материалов для основы дома никогда нельзя экономить.

Пусть лучше здание будет иметь меньшую площадь, но будет при этом стоять на крепком фундаменте, чем иметь большую площадь, но находиться на гуляющем основании.

Выбор фундамента для дома из газобетона не должен быть поспешным и основываться на чьих-то некомпетентных рекомендациях.

Следует также правильно рассчитать и свои материальные возможности, не каждый вид фундамента по карману простому обывателю.

Перед установкой еще раз проведите контрольный расчет. Глупо будет на месте, где спокойно можно провести столбчатую основу, устанавливать монолитный фундамент на 3 метра в глубину.

Или проводить строительство, не учитывая сезонные изменения в уровне подземных вод, что может привести к попаданию воды на цокольный этаж или в подвал.

Если же основание и вовсе установлено неправильно, то у вас могут не закрываться двери, ломаться стекла в окнах, отваливаться штукатурка со стен и потолка (причем это самые меньшие проблемы из тех, которые могут появиться в дальнейшем).

Чтобы не совершать подобных ошибок и сделать правильный расчет, рассмотрим разные варианты оснований, чтобы было легче понять, какой из них лучше выбрать.

Виды фундаментов домов из газобетона

Строительные стеновые блоки представляют собой отдельные элементы, имеющие правильную геометрическую форму параллелепипеда. Линейные размеры деталей могут быть различны, так как существуют отдельные материалы для строительства наружных и внутренних стен. Общепризнанными преимуществами блоков из газобетона являются сравнительно меньшая масса при достаточно высоких прочностных характеристиках.

Именно малый вес возводимого строения позволяет изготавливать для домов из водородонасыщенных элементов облегченные основания того или иного вида. Наибольшее распространение из них получили следующие виды фундаментов:

  • Железобетонный ленточный;
  • Свайный фундамент:

Разновидность фундамента для домов из газобетона

  1. набивной железобетонный;
  2. на забивных сваях;
  3. на винтовых сваях;
  4. свайно-ростверковый.

Ленточный фундамент под дом из газобетона

Достаточно распространенным видом, требующим длительного процесса изготовления, является фундамент ленточного типа с различной степенью заглубления. Для его изготовления необходимо выполнить множество отдельных строительных операций – разметку, выемку грунта внутри ленты, изготовление опалубки, изготовление армирующего пояса, изготовление бетона и заливка им полости в земле, длительная выдержка основания без нагрузки до приобретения им максимальной прочности.

Фундамент ленточного типа под дом из газобетона

Технология установки требует затрат большого количества человеко-часов и денежных средств. Построить любое строение на ленточном основании значительно дороже, чем выстроить дом из блоков на сваях. По временным затратам железобетонная основа возводится в несколько раз дольше. При этом при соблюдении несложных правил и технологии монтажа дом из блоков на винтовых сваях прослужит не меньше, чем на ленточном фундаменте, особенно если в зоне строительства лежат проблемные пучинистые или влажные грунты.

Какие бывают сваи

Для установки домов из блоков применяются все три вида свай – забивные, буронабивные и винтовые. Первые требуют применения специализированной строительной техники и отсутствия близ места выполнения работ построенных зданий. Эти аспекты значительно ограничивают их использование в частном домостроении.

Буронабивной свайный фундамент для дома из газобетона также изготавливаются с применением различных механизмов. Кроме этого требуется извлечь большие объемы грунта для рытья углублений. Для усиления бетонных свай необходимо изготовление опалубки, армирующего каркаса, бетона, что также не содействует широкому применению данного вида опор.

Свайный фундамент для дома из газобетона

В отличие от предыдущих видов, винтовые сваи могут быть установлены за один рабочий день силами трех-четырех работников. Лишь монтируя винтовой фундамент для дома из газобетона на сложных грунтах, иногда требуется использование специальных буровых установок для ввинчивания опор. Для упрочнения основания строения на оголовках стоек монтируют общую обвязку, именуемую ростверком. На описании технологии установки стальных опор остановимся подробнее.
