Какой тип котла лучше выбрать для отопления

Газовые котлы

Лучшие виды котлов для отопления. Бывают напольные или настенные. Экономичны и просты в эксплуатации.

Наиболее эффективны при подключении к магистральной подаче топлива. При использовании баллонов или газгольдеров менее экономичны, но все равно выгоднее других видов.

Достоинства:

• невысокая цена энергоносителя;
• не нуждается в специфическом обслуживании;
• полная автоматизация работы.

Недостатки:

• зависимость от электричества для автоматизации контроля за подачей газа;
• установка автоматики, контролирующей утечку;
• чувствительность к скачкам давления;
• необходимость получения разрешения на установку оборудования.

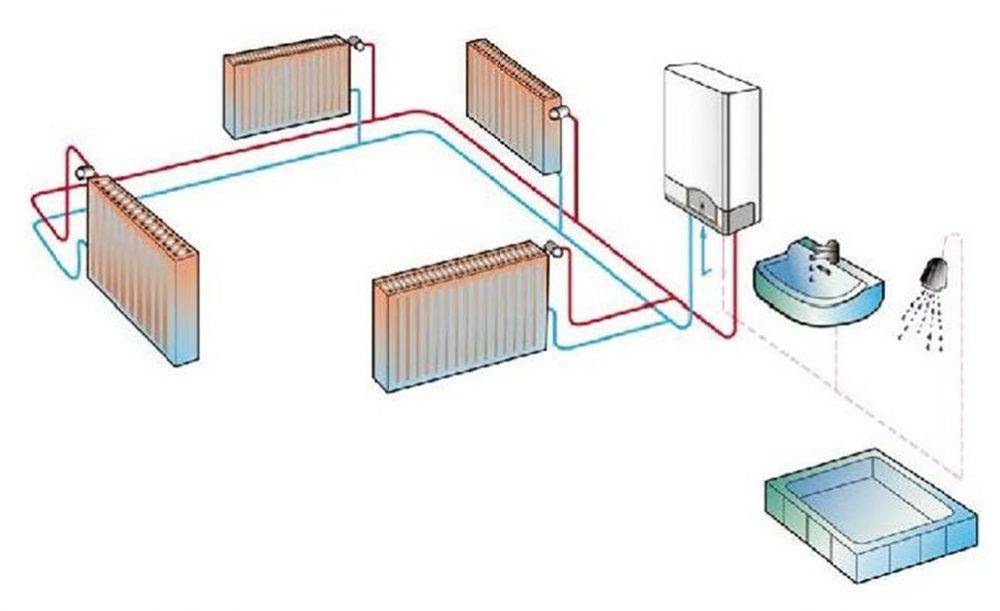

Двухконтурный газовый котел для дома

Вы решили купить двухконтурный газовый котел? Тогда, скорее всего, вы уже в курсе что это такое и как работает. А если нет – то написанное ниже точно не будет лишней информацией для вас.

Двухконтурный газовый коте имеет два режима работы:

• Отопление;
• Приготовление ГВС.

Режим топления котла

В этом режиме нагревается теплоноситель (вода), который находится в теплообменнике. Вода может нагреваться в диапазоне 35 — 80º С.

Запуск отопительного режима производиться при помощи термостата, реагирующего на температурные изменения. Если температура снижается, запускается насос, создающий разрежение в полости обратного трубопровода. В результате этого, вода из теплообменника проникает в отопительную систему. Одновременно, если давление в системе превышает 0,45 бар, происходит включение горелки при помощи микропроцессора.

После этого, в котле начинает нарастать мощность. При нагреве до нужной температуры, котел переключается в режим модуляции. Если показатели мощности слишком высоки, горелка отключается при помощи электроники и разжигается спустя 3 мин минимум.

Теперь о камере сгорания. Она является металлической емкостью, покрытой теплоизоляционным материалом. А над ней расположен теплообменник. Внизу камеры сгорания расположена горелка.

Когда аппарат обеспечил заданные параметры, он начинает работать в режиме ожидания на маленьком газу. Если температура упадет, то газ прибавиться.

Чтобы вода не попала в полость второго контура, она попадает внутрь системы отопления по подающей линии, а назад поступает по обратной.

Режим ГВС котла

Данный режим используется летом, когда в отоплении нет нужды. Тут котел работает следующим образом: отопительная линия перекрывается, и нагретая вода поступает к вторичному теплообменнику.

При проходе по контуру, происходит нагрев холодной воды, и она поступает к контуру ГВС. Запуск данного процесса осуществляет реле давления, срабатывающее, если расход теплоносителя становится больше чем 2,5 л.

Сперва, разжигается горелка, потом происходит открытие газового клапана и постепенное увеличение мощности. Котел работает таким образом, пока вода не нагреется, а после этого переходит на плавное регулирование.

Это интересно: Как выбрать твердотопливный котел для отопления — разбираемся тщательно

Различия моделей по мощности

Котлы двухконтурного типа по мощности делятся на одноступенчатые и двухступенчатые. Одноступенчатые приборы всегда функционируют на постоянном уровне мощности и круглогодично используют одно и тоже количество топливного ресурса.

Это не эффективно и влечет за собой перерасход газа, ведь качественное отопление требуется дому или квартире не более 5 месяцев в году. Во все остальное время «гонять» оборудование на полной мощности не разумно и экономически не выгодно.

При установке оборудования с базовой мощностью от 30 кВт, следует знать, что такие виды приборов должны располагаться не в жилых помещениях, а в отдельных комнатах, оснащенных качественной вентиляционной системой, индивидуальным выходом на улицу и полноценным дымоходом

Функционал двухступенчатых устройств более широк.

С его помощью можно:

• регулировать режим поступления газа и рационально расходовать топливо;
• уменьшить количество включений/выключений, таким образом снизить износ оборудования и продлить срок его эксплуатации;
• сократить до минимума объем вредных выбросов в воздух.

Дополнительно устройство оснащено модулем плавного переключения, который снижает расход энергоресурса и позволяет одновременно эксплуатировать котел и бойлер любой емкости, установленные по отдельности.

Сколько стоит котел для отопления частного дома

Ниже приведена стоимость наиболее популярных отопительных котлов для частного дома:

1. Газовый – Protherm Гепард 23 MOV: N=9…23 кВт, КПД 90%, оснащен двумя контурами и открытой камерой, крепится к стене. 32,7…39,1 тыс. руб.

2. Газовый – Vaillant ecoVIT VKK INT 366: N=11…34 кВт, КПД 109%, оборудован одним контуром и открытой камерой, устанавливается на пол. 140,8…186,4 тыс. руб.

3. Электрический – Protherm Скат 12 КR 13: N=12 кВт, КПД 99%, оснащен одним контуром, подключается к 3-фазной сети, монтируется на стену. 31,7…41,9 тыс. руб.

4. Твердотопливный (дровяной, брикетный) Stropuva S40: N=40 кВт; КПД 85%; оснащен открытой камерой и одним контуром, устанавливается на пол. 96,1…122,0 тыс. руб.

5. Жидкотопливный (дизельный) – Buderus Logano G125 SE-25: N=25 кВт, КПД 96%, оборудован одним контуром и открытой камерой, устанавливается на пол. 102,4…139,3 тыс. руб.

6. Комбинированный (газово-дизельный) – De Dietrich GT 123: N=21 кВт; КПД 96%, оснащен открытой камерой и одним контуром, устанавливается на пол. 51,5…109,0 тыс. руб.

Цены действительны для Москвы и области по состоянию на август 2017 года.

Индукционные котлы

Принцип действия, по которому работают индукционные котлы, схож с работой трансформатора. Энергию теплоносителю, практически без потерь, передает металлический лабиринт, которой в свою очередь нагревается за счет перемагничивания в переменном магнитном поле, созданном индуктивной катушкой. Индукционные котлы работают с любим теплоносителем, это может быть вода, антифриз, масло. В дополнительных средствах автоматики, защиты или особой системе вентиляции они не нуждаются.

Малогабаритные индукционные котлы позволяют эффективно использовать пространство помещения, отличаются простотой монтажа, запуска и обслуживания. Их также используют в качестве резервной системы или в мобильных установках при аварийных ситуациях. Индукционные котлы считаются наиболее экономичными, но их установка возможна, только если отопительная система закрытого типа, с избыточным давлением и принудительной циркуляцией.

Индукционный котел

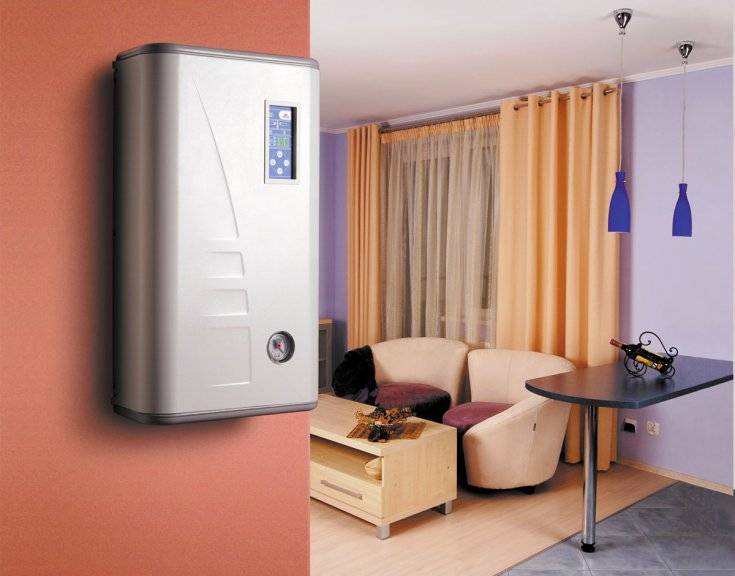

Компактные и малошумные электрические котлы не требуют специальных условий установки. Они простые и безопасные, не коптят, не нуждаются в обслуживающей или чистке. Но они не самый экономичный вариант, и в случае ее отключения электричества помещение останется без тепла.

Разновидности водогрейных аппаратов

Все современные котлы отопления, используемые в частных домах и квартирах, делятся на группы по следующим признакам:

• потребляемый энергоноситель – природный газ, электроэнергия, твердое топливо и так далее;
• по способу монтажа – напольные и настенные;
• по функциональности – одноконтурные и двухконтурные, последние дополнительно греют воду для ГВС;
• необходимость в электрическом подключении – зависимые и энергонезависимые.

Предлагаем рассматривать котельные установки, разделяя по главному критерию, — используемые энергоносители. Существующие виды аппаратов:

• газовые;
• твердотопливные;
• электрические;
• дизельные;
• комбинированные, иначе – многотопливные.

Теперь разберем каждую группу отдельно, подробно освещая все недостатки и достоинства котлов.

Жидкотопливные котлы

Идеальны для местности с ограниченным выбором других видов топлива. Считаются простыми и надежными в эксплуатации.

Достоинства:

• автономность
• простота размещения;
• отсутствие необходимости согласований на установку;
• высокая энергоэффективность.

Недостатки:

• оборудование бункера для хранения топлива;
• необходимость его периодического пополнения, требующая доставки топлива;
• повышенный рабочий шум;
• неприятный запах из хранилища топлива;
• при температуре ниже +5 градусов топливо становится густым и вязким и требует подогрева;
• высокие эксплуатационные расходы.

Несмотря на такое количество недостатков, этот вид котлов занимает второе место после газовых. И пользуется спором среди дачников и жителей удаленных деревень.

Основные принципы выбора комбинированного котла

Перед приобретением оборудования определитесь со следующими параметрами:

• вид топлива;
• требуемые функции, т.е. аппарат должен только отапливать помещение или ещё нагревать воду, от этого зависит количество контуров;
• функция работы в автономном режиме;
• возможность внедрения в систему «умный дом»;
• при монтаже специального клапана система работает бесшумно;
• мощность.

Схематичное изображение системы «умный дом»

О последнем критерии поговорим подробнее. Итак, желательно выбирать более мощные котлы для того, чтобы при минимальных затратах получать оптимальный обогрев. Иначе это приведёт к дополнительным расходам на систему отопления.

Кроме того, при превышении необходимой мощности, агрегат начинает работать в импульсном режиме, что приводит к быстрому износу.

Если мощность котла мала, то остатки топлива из-за нехватки воздуха не будут дожигаться, что ведёт к засорению дымохода.

Если один из видов топлива – твёрдый, то учтите такие характеристики, как:

• объём топки – определяет периодичность загрузки топлива (естественно, чем меньше размер, тем меньше и временные промежутки);
• материал теплообменника – чугун или сталь. Первый меньше подвержен коррозии и дольше производит теплоотдачу, но нагревается тоже дольше, повреждается при неожиданном температурном скачке, тяжёлый. Стальные больше подвержены коррозионным и окислительным процессам, но зато меньше весят и перепады температур им не страшны.
• материал колосников – чугун или с керамическим напылением. При керамическом напылении используют сыпучее топливо, которые требует большего количества кислорода, а чугунные используются для всех видов твёрдого горючего.

Подбор Твердотопливного котла

При подборе твердотопливного котла следует учитывать следующие особенности:

1 Тепловая мощность котла (количество тепла выработанное котлом за час) может сильно колебаться в зависимости от типа используемого топлива и фазы горения.

2 Номинальную тепловую мощность котла заявленную производителем в технических характеристиках достигают при сжигании угля марки Антрацит, а это уголь с наивысшей теплотой сгорания. Поэтому если предполагается использовать другие виды топлива, то при расчёте мощности твердотопливного котла используют повышающие коэффициенты:

• 1.05 для каменного угля
• 1.18 для бурого угля
• 1.25 для торфяных брикетов
• 1.25 для сухих дров с влажностью 15-20% (два года сушки)
• 3.33 для сырых дров с влажностью 70-80%

3 Производители определяют номинальную тепловую мощность котла, как средне часовую мощность выработанную котлом за время сгорания одной полной загрузки углём марки антрацит, при этом процесс горения протекает в нормальном режиме с избытком кислорода.

Как правило время прогорания одной загрузки в таком режиме составляет не более 4 часов. Это означает что первый и последний час горения котёл может выдавать 70% от номинальной мощности, а два часа активной фазы горения работать с мощностью в 130%. Номинальную мощность в технических характеристиках котла укажут средней 100%=(70 +130 +130 +70)/4.

Очень важно учесть эту особенность при расчёте твердотопливного котла и выборе схемы его обвязки. 4 Выбирая твердотопливный котёл рекомендуется принять запас мощности относительно мощности системы теплопотребления около 25-30%

Запас мощности котла позволит:

Запас мощности котла позволит:

4 Выбирая твердотопливный котёл рекомендуется принять запас мощности относительно мощности системы теплопотребления около 25-30%. Запас мощности котла позволит:

• покрыть неучтённые расчётом тепловые потери
• нивелировать несоответствие качества топлива заявленным значениям
• увеличить время горения разовой загрузки топлива, так как котлы большей мощности как правило обладают большим объёмом загрузочной камеры
• покрыть мощность необходимую для нагрева горячей воды если котёл подбирался под нагрузку системы отопления.

Чтобы учесть выше перечисленные факторы, при расчёте твердотопливного котла, проектировщики часто применяют даже двухкратное увеличение мощности, хотя запас и ведёт к перерасходу средств на его приобретение.

5 Независимо от того что пишут производители в характеристиках котла, если он не пиролизный, он не будет гореть более 12 часов. Для того чтобы твердотопливный котёл горел на протяжении 12 часов, он должен гореть в режиме тления с дефицитом кислорода в топке, при этом существенно увеличивается зольность и падает эффективность сжигания топлива. В прочем такой режим совсем не рекомендуется ни одним производителем, а скорее используется просто как рекламный трюк.

Поэтому если для вас неприемлема загрузка котла с периодичностью в 4-6 часов, лучше отдать предпочтение пироллизным котлам или использовать схему подключения с тепловым аккумулятором.

6 Одни виды топлива сгорают быстро, другие медленно. Эту особенность тоже следует учесть при расчёте твердотопливного котла если частота загрузки топливом является для вас важным фактором. Выше приведенный online расчёт определит количество тепловой энергии выработанной с одной загрузки топливом в кВт ч и время его горения.

Особенность подбора твердотопливного котла для системы отопления

Подбирая отопительный котёл следует учесть, что расчётная тепловая мощность системы отопления необходима не более чем 5-7 дней отопительного периода.

Тепловую мощность системы отопления рассчитывают для температуры наиболее холодной пятидневки, восьми самых холодных зим за последние 50 лет. В среднем для Украины расчётная температура наружного воздуха в зависимости от региона колеблется в диапазоне от -19 до -23°C.

Среднее за отопительный период потребление тепла системой отопления составляет примерно половину от расчётной тепловой нагрузки. Поэтому если твердотопливный котёл подобран с рекомендуемым запасом мощности в 30% для расчётной температуры наружного воздуха, то есть 130% от потребной мощности при расчётной температуре, то при средней за зиму нагрузке его запас мощности будет составлять 260% от потребной.

Из этого следует, что чем теплее на улице, тем больше будет время горения разовой загрузки топлива.

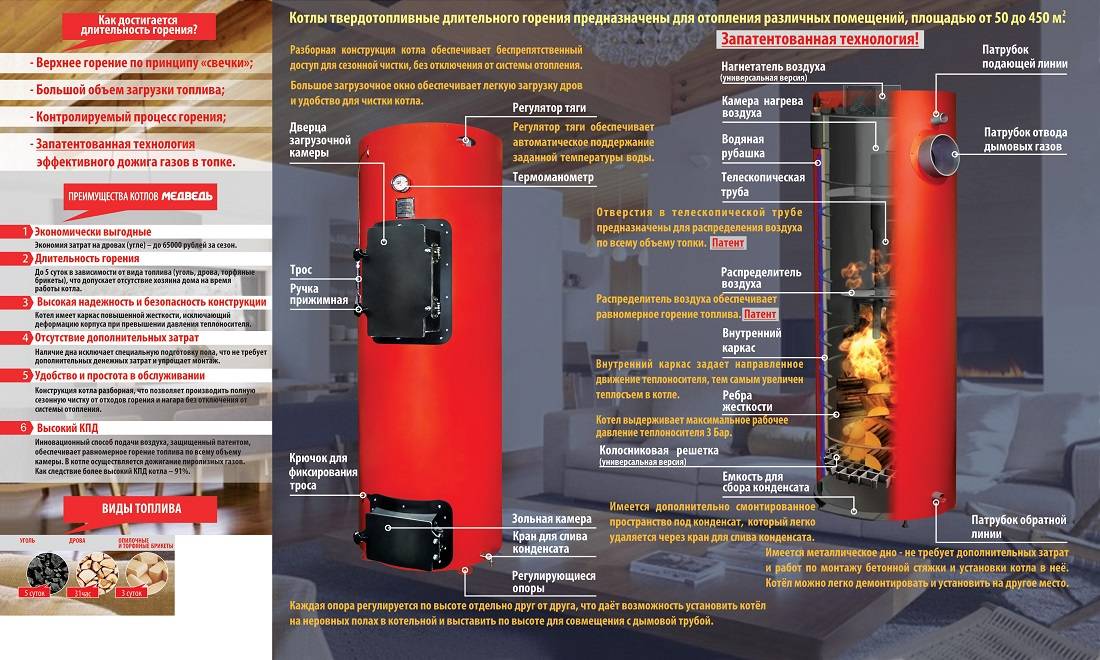

Котлы длительного горения

Для увеличения промежутка между закладкой очередной порции топлива, было проведено определенное усовершенствование традиционных твердотопливных моделей.

Это было достигнуто благодаря двум технологиям:

1. Пиролиз. Внутри пиролизных котлов на твердом топливе имеется 2 или 3 камеры сгорания. При горении закладки, искусственно создается недостаток кислорода, что провоцирует образования значительного объема дыма, в основном состоящего из горючих газов. Их сгорание сопровождается большей теплоотдачей, чем при использовании дров или угля. Процедуру сжигания газов проводят во второй камере, куда подается свежий воздух.
2. Верхнее горение. Обычное твердотопливное оборудование не дает огню распространяться снизу вверх. Это провоцирует загорания почти всего объема заложенного топлива, из-за чего оно прогорает очень быстро. Как результат, нередко происходит излишнее перегревание системы и жилища. Принцип верхнего горения построен на розжиге верхней части закладки, что обеспечивает горения только небольшого объема топлива. В итоге достигается выравнивание теплового режима и увеличение продолжительности горения закладки.

Обе технологии характеризуются довольно высокой эффективностью, являясь хорошим вариантом при выборе отопительного котла для дома. В различных моделях оборудования время горения одной закладки дров может достигать 24 часов. Уголь может гореть несколько суток. Чтобы добиться такого эффекта, используемое топливо должно иметь высокое качество и быть сухим. Влажный материал не позволит оборудованию достичь режима тления, поэтому выделение тепла в этом случае так и не наступает.

Жидкотопливные котлы

Котельное оборудование на жидком топливе используется для обогрева частных домов реже всего.

Объясняется это целой серией недостатков:

• Дороговизной топлива.
• Проблемами с хранением топлива. Для этого потребуется объемный резервуар или цистерна, установленная в непосредственной близости от дома. Емкость для хранения жидкого топлива нуждается в хорошей теплоизоляции и даже обогреве, иначе при наступлении морозов жидкость начнет густеть и забивать горелку.
• Шумом и запахом при работе. Для установки такой горелки потребуется отдельное оборудованное помещение, имеющее хорошую вентиляцию и звукоизоляцию.

Воздушное отопление

Такие виды отопления различных помещений считаются одними из самых старых. Впервые подобную систему применяли еще до нашей эры. На сегодняшний день такая отопительная система получила широкое распространение – как в общественных помещениях, так и производственных.

Воздушное отопление частного дома

Популярностью для обогрева зданий также пользуется нагретый воздух. При рециркуляции такой воздух может подаваться в помещение, где происходит процесс смешивания с внутренним  воздухом и, таким образом, воздух охлаждается до температуры помещения и снова нагревается.

В системах воздушного отопления нагревание воздуха происходит за счет калориферов. Первичный отопитель для таких компонентов является горячий пар или вода. Для того чтобы прогреть воздух в помещении, можно использовать и другие приборы для отопления или любые источники тепла.

Местное воздушное отопление

При вопросе, какое бывает отопление, местное отопление часто приравнивается только к производственным помещениям. Приборы местного отопления используются для таких помещений, которые используются лишь в определенные периоды, в помещениях вспомогательного характера, в помещениях, которые сообщаются с наружными воздушными потоками.

Главными приборами системы местного отопления являются вентилятор и нагревательный прибор. Для воздушного отопления могут применяться такие устройства и приборы, как: воздушно-отопительные устройства, тепловые вентиляторы или тепловые пушки. Такие приборы работают на принципе воздушной рециркуляции.

Тепловая пушка

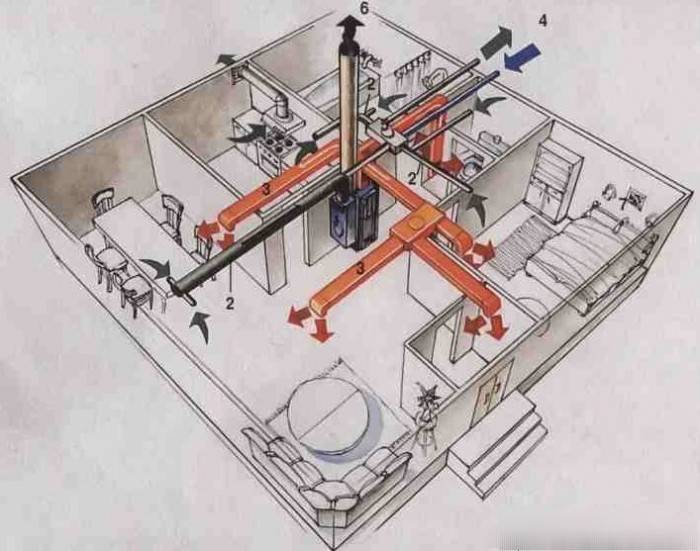

Центральное воздушное отопление

Центральное воздушное отопление делается в помещениях любого плана, если здание располагает центральной системой вентиляции. Такие типы систем отопления можно организовать по трем различным схемам: с прямоточной рециркуляцией, с частичной или полной рециркуляцией. Полная рециркуляция воздуха может использоваться, в основном, в нерабочие часы для дежурных видов отопления, или для того чтобы обогреть помещение перед началом рабочего дня.

Центральное воздушное отопление

Однако отопление по такой схеме может иметь место, если оно не противоречит никаким правилам противопожарной безопасности или основным требованиям гигиены. Для такой отопительной схемы должна быть использована система приточной вентиляции, но воздух будет забираться не с улицы, а с тех помещений, которые отапливаются. В центральной воздушной отопительной системе применяются такие конструктивные виды приборов отопления, как: радиаторы, вентилятор, фильтры, воздуховоды и другие приборы.

Воздушные занавесы

Холодный воздух может поступать в большом количестве с улицы, если в доме слишком часто открываются входные двери. Если не предпринять ничего для того чтобы ограничить количество холодного воздуха, который проникает в помещение, или не обогревать его, то он может негативно сказаться на температурном режиме, который должен соответствовать норме. Чтобы предотвратить данную проблему, можно в открытом дверном проеме создать воздушный занавес.

Ограничить количество поступающего холодного воздуха снаружи здания имеет место благодаря конструктивным изменением входа в помещение.

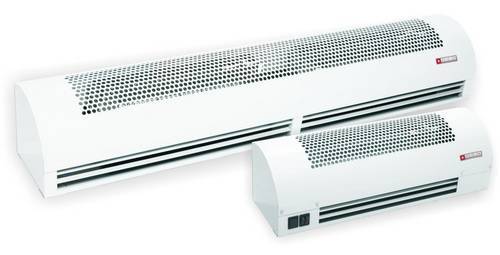

Электрические воздушные завесы

Все большей популярностью в последнее время пользуются воздушно-тепловые занавесы компактного типа. Самыми эффективными занавесами считаются занавесы «щиберующего» вида. Такие занавесы создают струйную воздушную преграду, которая защитит открытый дверной проем от проникновения холодных воздушных потоков. Как показывает сравнение видов отопления, такой занавес позволяет сократить потери тепла почти в два раза.

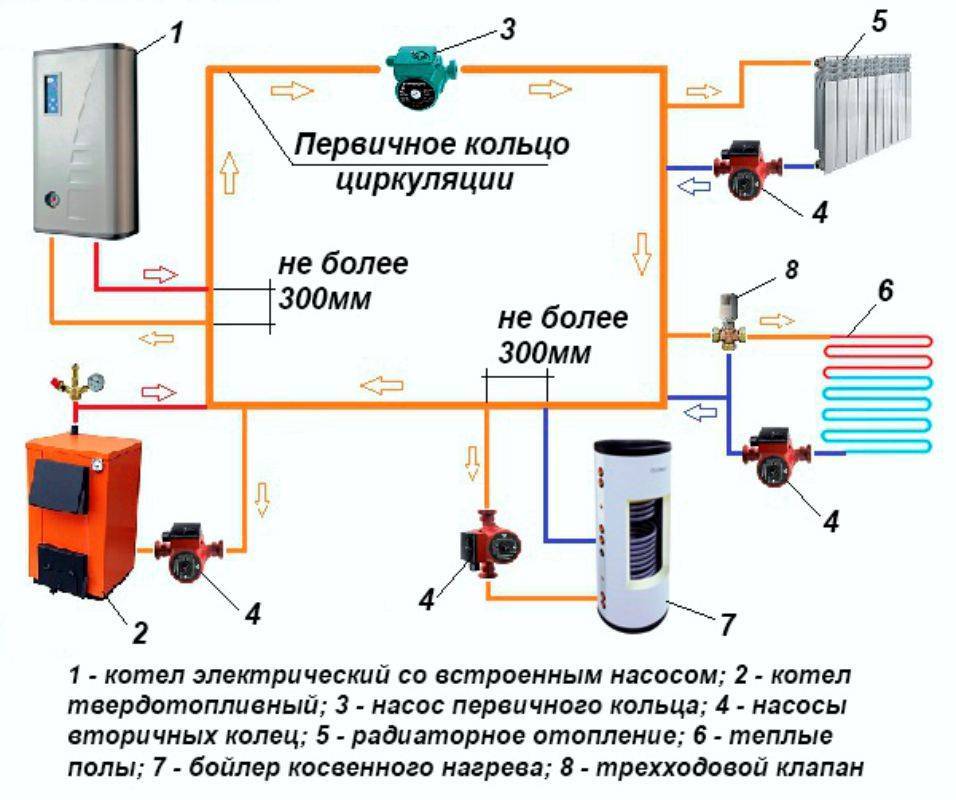

Устройства комбинированного типа

Перед тем, как подобрать мощность котла для вашего дома, стоит обратить внимание еще на одну разновидность котлов – комбинированные. Имеются в виду приборы, которые могут работать с несколькими вариантами топлива. Чаще всего потребители приобретают твердотопливные котлы со встроенными ТЭНами

В момент сгорания угля или дров система прогревается так же, как и при использовании обычного твердотопливного котла. Когда топливо прогорает, а котел начинает остывать, для поддержания температуры в доме включаются электрические ТЭНы. Сами по себе, они не способны полноценно обогреть дом, но поддержать температуру и не позволить системе замерзнуть, вполне могут

Чаще всего потребители приобретают твердотопливные котлы со встроенными ТЭНами. В момент сгорания угля или дров система прогревается так же, как и при использовании обычного твердотопливного котла. Когда топливо прогорает, а котел начинает остывать, для поддержания температуры в доме включаются электрические ТЭНы. Сами по себе, они не способны полноценно обогреть дом, но поддержать температуру и не позволить системе замерзнуть, вполне могут.

Достаточно высоким спросом пользуются комбинированные котлы с горелками под жидкое топливо. Такие приборы оборудованы двумя отдельными камерами сгорания – для твердого топлива и для жидкого.

Достоинства и недостатки

Паровое отопление — не самое популярное, но оно имеет как положительные, так и отрицательные моменты. Причем плюсы довольно значительны:

• Высокая эффективность обогрева. Дело в том, что пар в системе не просто нагревает до какой-то температуры радиаторы и трубы. Из-за большой разницы температур он конденсируется. А при конденсации 1 литр пара отдает 2300 кДж тепла. Тогда как при остывании того же количества воды на 50°C отдается только 100 кДж. Потому для обогрева помещения требуется очень небольшое количество радиаторов. В некоторых случаях достаточно некоторого количества труб.

• Так как паровое отопление — система небольшая, она имеет малую инерционность. Нагреваться помещение начинает буквально через несколько минут после пуска котла.

Недостатки паровых систем отопления еще более впечатляющие:

• Высокая температура пара приводит к нагреву всех элементов системы до 100°C и выше. Это приводит к следующим последствиям:
  • очень активной циркуляции воздуха в помещении, что некомфортно, а, порой, и вредно (при аллергии на пыль);
  • воздух в помещении пересыхает;
  • горячие элементы системы травмоопасны и их надо закрывать, причем и трубы тоже;
  • не все строительные материалы нормально переносят длительный нагрев до таких температур, потому выбор отделочных материалов весьма ограничен (по сути, это только цементная штукатурка с последующей окраской термостойкими красками).
• Простое паровое отопление имеет очень ограниченные возможности по регулировке теплоотдачи. Есть только один способ изменять температуру — сделать несколько параллельных веток и включать их по мере необходимости. Второй способ — отключать котел при перегреве и включать после того, как помещение остынет. Этим процессом управляет автоматика, но такой способ далеко не самый комфортный, так как наблюдаются постоянные колебания температуры.
• Система шумная. При движении пар довольно сильно шумит. В производственных цехах это не очень мешает, а в частном доме может быть проблемой.

Как видите, паровое отопление — не лучший выбор, хотя и довольно недорогой в обустройстве.

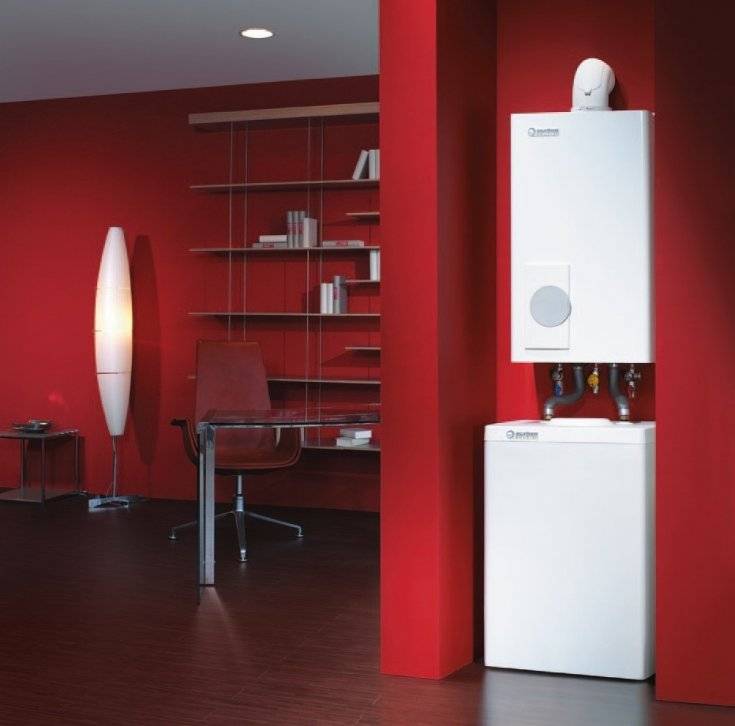

Особенности настенных котлов

Газовые котлы по конструктивным особенностям имеют много общего с отопительными устройствами, работающими на других видах топлива, но есть у них и отличия.

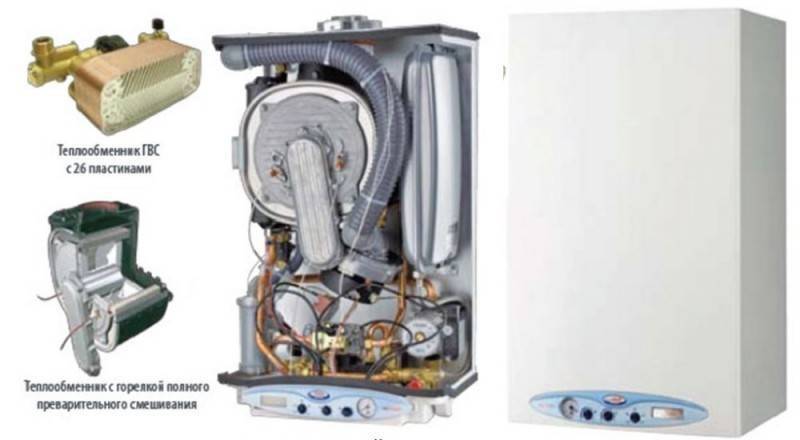

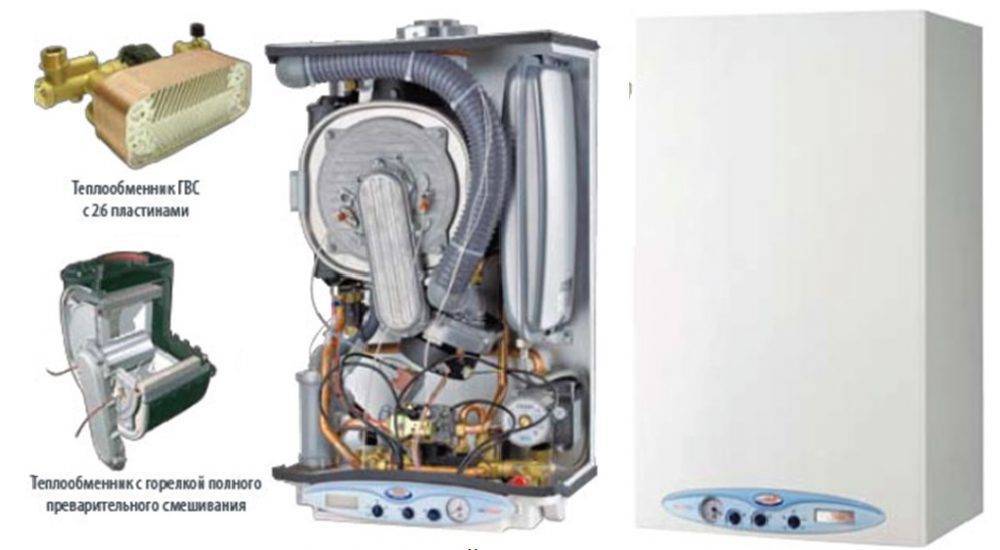

Конструкция

Настенные обогреватели представляют собой комплекс датчиков, приборов и устройств, собранных в одном корпусе.

Агрегаты данного типа имеют следующую конструкцию:

1. Газовая горелка. Представляет собой несколько трубок с щелевидными форсунками, собранных в прямоугольный контур. Такое расположение форсунок способствует равномерному и эффективному сжиганию газа.
2. Камера сгорания (сжигания). Предназначена для сжигания газа. В ней расположены горелка и теплообменники. Бывает открытого или закрытого типа.
3. Теплообменник. Осуществляет нагрев жидкости за счет тепла, выделяемого при сгорании газа. В теплообменнике начинается движение воды по трубам теплоснабжения.
4. Циркуляционный насос. Помогает теплоносителю передвигаться в отопительной системе.
5. Расширительный бачок. Осуществляет отбор избытка теплоносителя при его нагреве.
6. Устройство для отвода продуктов горения. В котлах с естественной циркуляцией представляет собой трубу , которая соединяет камеру сжигания с дымоходом . Для турбированных котлов устанавливается коаксиальная труба с вентилятором, которая осуществляет удаление отработанных газов.
7. Электронный модуль. С помощью комплекса устройств и датчиков управляет работой котла согласно выбранной программе. Встроенная система самодиагностики определяет неполадки при функционировании котла и выводит информацию о них на дисплей в виде кода.

Преимущества

Котел отопительный газовый настенный имеет целый ряд преимуществ — этим объясняется повышенный спрос на такие модели.

Плюсы:

1. Компактность и современный дизайн. Для агрегата не требуется обустройство отдельной котельной.
2. Применение модулируемой горелки и циркуляционного насоса обеспечивает более высокий КПД, по сравнению с напольными моделями.
3. Высокий уровень автономности работы оборудования. Отсутствует необходимость постоянного надзора за его работой.

Недостатки

При эксплуатации настенных агрегатов возникают некоторые трудности, которые необходимо учитывать.

Недостатки:

1. Необходимость оформления разрешительных документов для использования газового оборудования.
2. Приборы не работают при отключении электроэнергии.
3. Сравнительно небольшая мощность.
4. Повышенная требовательность к качеству теплоносителя, по сравнению с напольными моделями.
5. Высокая чувствительность к скачкам напряжения.
6. Необходимость обязательного устройства защитного заземления.

Для кого подойдет

Газовые обогреватели применяются в местах, где имеется доступ к трубопроводу с природным газом. Эксплуатация газового оборудования существенно комфортнее и экономичнее, чем использование отопительных агрегатов на других видах топлива.

В настоящее время мощность выпускаемых настенных моделей колеблется от 12 до 42 кВт, что достаточно для обогрева частных домов и квартир площадью от 30 до 500 м². Если имеется потребность только в отоплении, можно подобрать одноконтурный агрегат.

С целью обеспечения жилья горячей водой для бытовых нужд выпускается множество моделей настенных котлов с двумя теплообменниками. Приборы компактны, не требуют отдельного помещения для установки, их применение оптимально для небольших частных домов и квартир.

Что собой представляют настенные двухконтурные газовые котлы

Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении.

Газовые навесные двухконтурные модели при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов – самого котла и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).

Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.

На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.

Устройство и принцип работы

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники → первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС → система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

• отопительный – базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
• водонагревательный – задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз.

Альтернативное решение

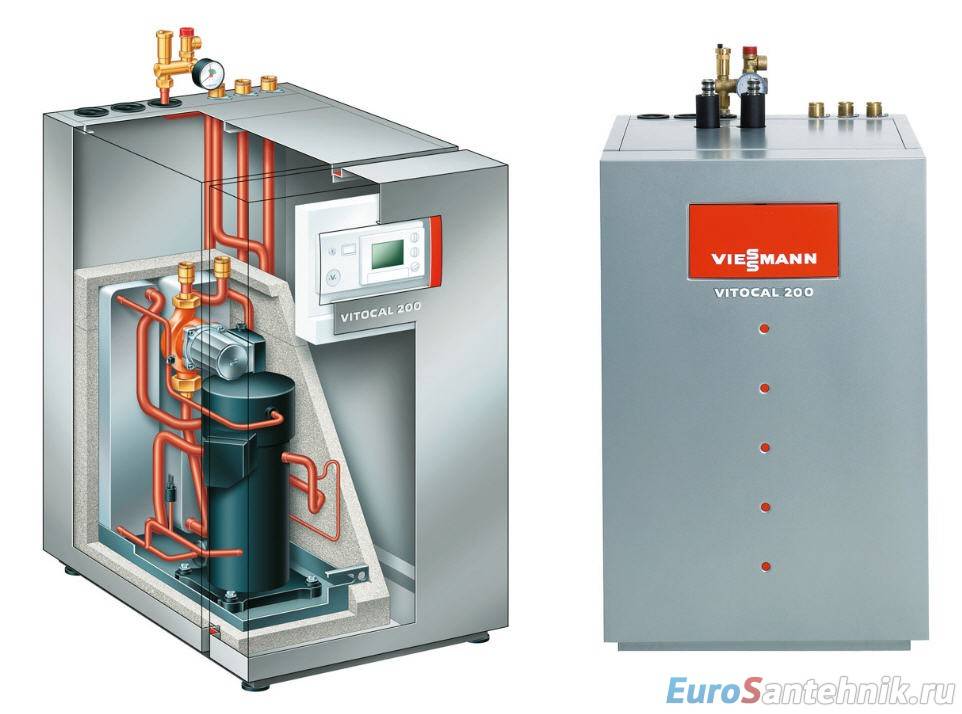

тепловой насос

Еще одним источником обогрева является тепловой насос. Принцип его работы схож с принципом работы обычного холодильника. Компрессор сжимает хладагент, отдавая излишнее тепло в конденсаторе — он обогревает ваш дом. В конденсаторе газообразные фреон переходит в жидкое состояние. После теплообменника он проходит расширительный клапан и при резком падении давления испаряется. При резком испарении — температура теплообменника падает до очень низкой отметки. Так как теплообменник залегает в грунте или на улице, он начинает отбирать тепло окружающей среды. После того как в испарителе хладагент переходит в газообразное состояние, он возвращается в компрессор, и начинается новый цикл.

Если рассматривать данное решение в плане экономичности, то его можно по праву назвать самым лучшим, но с кучей оговорок. По сей день тепловые насосы стоят достаточно дорого. Воздушные тепловые насосы не работают при сильных морозах, а возможность установки геотермального есть далеко не у всех жильцов

Выбрать в качестве основного источника тепла его можно, но важно понимать, что период окупаемости у него достаточно большой
