Использование котлов длительного горения для отопления дома

Предпосылки появления котельного оборудования данного вида

Традиционные твердотопливные котлы работают на топливе, которое загружается в камеру сгорания. Это может быть уголь, дрова, торфяные брикеты, пеллеты и другие виды органического топлива. От того насколько часто приходится загружать топливо в камеру сгорания зависит домашний комфорт и уют. В среднем для твердотопливного аппарата, выполненного по классической схеме, для нормального режима работы требуется 2-8 загрузок в сутки. Отлаженная система автоматики берет на себя все основные функции. То как работает само нагревательное устройство, как расходуется топливо, зависит уже от модели и от человека.

Работающий котел на твердом топливе этого вида в состоянии длительное время выдавать необходимое для обогрева тепло, значительно увеличивая продолжительность времени между загрузками. Уже одно название этого агрегата говорит о том, что оборудование способно работать бесперебойно длительное время. Принципиальное отличие данного вида отопительных приборов от традиционных моделей твердотопливных котлов заключается в способе горения.

Не всегда есть возможность подбрасывать в очередной раз дрова или уголь в топку. Подобная процедура вызывает дискомфорт, особенно ночью, когда температура за окном стремительно опускается. Загруженное топливо может прогореть во время отсутствия хозяев, что приведет неизбежно к остыванию теплоносителя в контуре.

Попытки оптимизировать способ загрузки дров или угля даже в самый лучший котел за счет автоматической подачи, решают проблему частично. Обустраивать рядом с топливным агрегатом прибор механической подачи угля, значит на ограниченной площади дополнительное место. Шум постоянно работающего ротора или шнека малоприятен. Требовалось найти принципиальное решение проблемы. На фото показан обычный котел, работающий на твердом топливе, оснащенный бункером для автоматической подачи угля.

Одним словом, у людей есть масса причин на то, что бы ставить у себя дома твердотопливные котлы длительного горения. Такая техника сводит к минимуму человеческий фактор, от которого во многом зависит эффективность отопительной системы. Отопительная техника, работающая по данному принципу, появилась чуть более 10-15 лет назад. Тогда только стали появляться первые образцы аппаратов. Многие пытались у себя дома самостоятельно соорудить твердотопливный . Главное понять принцип действия отопительного оборудования данного вида.

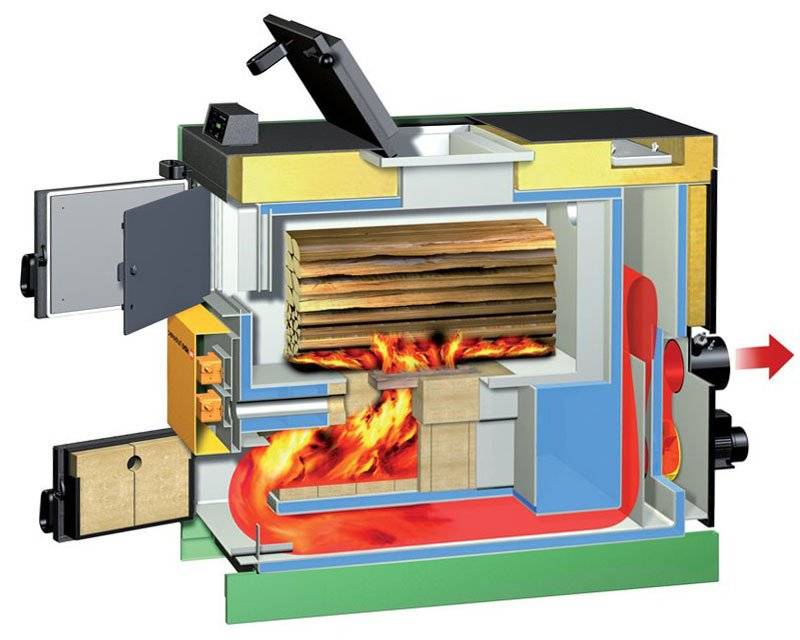

Котел на твердом топливе длительного горения – принцип действия

С появлением на рынке котельного оборудования нагревательных приборов длительного горения, ситуация с организацией и установкой системы домашнего отопления значительно упростилась. Теперь можно ставить для отопления мощные нагревательные установки, не требующие постоянной загрузки топливом. Котлы длительного горения, сделанные своими руками, не всегда способны полностью удовлетворить потребности обитателей дома.

Глядя на чертежи первых моделей, видно насколько сегодня конструкция агрегатов изменилась. Для примера приводится чертеж типичной нагревательной установки пиролизного типа.

*Промышленные изделия, в которых производители добавили ряд конструктивных изменений и новшеств, обладают большим технологическим ресурсом, экономичные и более практичные в эксплуатации. Несмотря на существенные технологические и конструктивные изменения, в основе оборудования этого вида остался неизменным принцип действия. Топливо, загруженное в камеру сгорания, особым способом горит не так, как в обычном котле. Сам принцип горения топливной массы в корне отличается. За счет создания определенных условий в топке происходят экзотермические реакции, другие физические процессы, оказывающие влияние на интенсивность горения и длительность выгорания загруженного топлива.

В современных агрегатах используется два способа горения:

  • Первый, за счет пиролиза;
  • Второй, за счет верхнего способа горения топливного материала.

Процесс пиролиза – связанный с генерацией тепловой энергии, выделяемой в процессе горения угля, дров и других топливных материалов. Основная работа котла заключается в горении древесного газа, генерируемого из тлеющего топлива.

Во втором случае речь идет о верхнем способе горения. Топливо выгорает не снизу вверху, как принято считать, а наоборот, сверху вниз. За счет этого процесса достигается полное выгорание топливного материала, заложенного в топку. Количество выделяемого в результате горения тепла на порядок больше, чем у аппаратов нижнего горения.

Достоинства и недостатки

Одним из главных плюсов таких котлов является возможность использования любого вида твердого топлива.

Твердотопливные котлы для частного дома активно используются для обогрева жилых домов, не подключенных к газовым магистралям – до сих пор в нашей стране полно населенных пунктов, где газ отсутствует. А там, где он появился совсем недавно, за подключение «заламывают» такие суммы, что люди предпочитают отапливать дровами и углем. Давайте посмотрим, какими достоинствами обладают эти агрегаты.

Основные достоинства:

  • Дешевый обогрев, по сравнению с электрическим отоплением – дрова, каменный уголь, пеллеты и прочие виды топлива стоят сравнительно дешево. Экономия, по сравнению с электроэнергией, может достигать 300-400%. К тому же, дрова могут быть и вовсе бесплатными, если нарубить их в ближайшем лесу;
  • Безопасность – здесь не используется природный или баллонный газ, поэтому взрываться тут особо нечему. Максимальной безопасностью могут похвастаться энергонезависимые модели, не подключаемые к электрической сети;
  • Простота в эксплуатации – достаточно загрузить в топку дрова и поджечь их. То же самое относится к пиролизным и автоматическим пеллетным котлам;
  • Неплохая эффективность – КПД некоторых моделей достигает высоких показателей;
  • Универсальность – можно загружать любые виды твердого топлива.

Присутствуют и определенные недостатки:

Твердотопливные котлы занимают не мала места, а их топливо еще больше.

Эксплуатация стоит дороже, чем эксплуатация газовых котлов – что ни говори, но догнать газовое отопление по дешевизне пока что проблематично; Твердое топливо занимает много места

И неважно, что это, дрова, пеллеты, каменный уголь или кокс. Для дров и вовсе придется сделать отдельное хранилище, защищенное от влаги; Требования к влажности топлива – например, для тех же пиролизных котлов это очень критично; Нуждаются в регулярной закладке топлива – в большей степени это относится к котлам, которые работают на дровах, угле и коксе, оснащенным небольшими камерами сгорания. Исключение составляют котлы длительного горения, пиролизные модели и пеллетные модификации; Требуется периодическая чистка – отсюда нужно удалять золу и сажу

Причем загрязнения оседают не только в специальном поддоне для золы, но и на других частях – в камере сгорания, в теплообменнике и т. д

Исключение составляют котлы длительного горения, пиролизные модели и пеллетные модификации; Требуется периодическая чистка – отсюда нужно удалять золу и сажу. Причем загрязнения оседают не только в специальном поддоне для золы, но и на других частях – в камере сгорания, в теплообменнике и т. д.

Некоторые недостатки весьма критичны, поэтому с ними придется мириться.

Классический тип агрегата

Такой вид применяется с использованием принудительного наддува, необходимого для избежания режима тления и для экономичного сжигания твёрдого топлива.

Принцип работы такой:

  1. 1. В топливник, объём которого 112 литров закладываются и поджигаются дрова. После этого закрываются плотно все дверцы, и при помощи автоматики запускается вентилятор, нагнетающий воздух.
  2. 2. Как только температура достигла заданного показателя, происходит остановка вентилятора и переход котла в режим ожидания. По каналу, закрытому гравитационной заслонкой, поступает воздух в очень малом количестве, чтобы дрова не потухли.
  3. 3. Когда температурным датчиком определится остывание теплоносителя в ёмкости котла, вентилятор автоматически включится, и процесс повторится.

При помощи автоматики осуществляются несколько режимов нагнетания воздуха в соответствии с используемой разной по качеству и влажности древесины. Стандартный тип котла имеет такие технические характеристики:

  • номинальная мощность — 22 кВт;
  • эффективность — 77%;
  • максимальное рабочее давление — 3 бар;
  • глубина топливника — 460 мм;
  • размер проёма, куда закладываются дрова — 36 на 25 см;
  • объём камеры — 112 л;
  • продолжительность горения на дровяном топливе — примерно 8 часов.

Котёл отличается простым устройством: вытянутой в высоту топкой, оснащённой внизу колосниками, а вверху — теплообменником, состоящим из 4 труб и помещённым внутрь бака. Нагнетаемый воздух поступает в зольную камеру по каналу из профиля 60 на 40 мм. Для ограждения от попадания грязи и пыли автоматический блок и вентилятор располагаются сверху котла.

Котёл отопления длительного горения на твёрдом топливе

Популярные модели

Наиболее известными поставщиками твердотопливных агрегатов являются марки:

  • литовская Stopuva;
  • немецкая Buderus;
  • чешская Wattek;
  • бельгийская ACV;
  • австрийская Wirbel;
  • российские НМК, Zota и ООО ТК «ТеплоГарант».

Среди представленных на рынке моделей от различных компаний, можно выделить несколько востребованных устройств.

Stropuva Mini S8

Независимый от электропитания агрегат, обслуживающий площадь до 80 кв. м. Работает с тремя видами топлива, выделяется небольшими размерами. Снабжён удобной вертикальной дверцей топки.

Специальная конструкция зольника позволяет сократить необходимость его очистки до двух раз в месяц. Одной закладки хватает на суточный обогрев, пеллеты прогорают за 48 часов.

Преимущества:

  • высокий КПД;
  • качество конструкции;
  • безопасность;
  • наличие термометра.

Недостатки:

  • большой вес;
  • шероховатое покрытие дверцы затрудняет её очистку.
Роман Оборин:Игорь Фалаев:
«Экономичный и компактный агрегат, горит долго. Расходует мало горючего, хорошо обогревает дом, не образует копоти. Единственный минус – тяжеловат.»«Небольшая удобная бочка, прибор сразу готов к работе, не нужно ничего собирать и прикручивать. Ручки дверок качественные и надёжные, самопроизвольно не открываются. Топится долго, может гореть до 20 часов.»

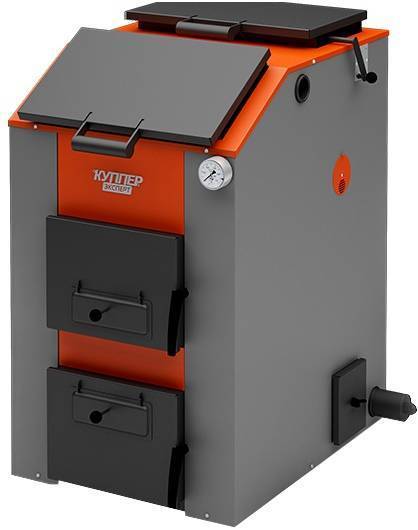

Теплодар Куппер Эксперт-15

Российская модель с возможностью установки горелки. В верхней половине корпуса располагается штуцер для выхода воздуха. Совместима с дровами, углём и брикетами. Три зоны входа воздуха и верхнее горение обеспечивают долгое поддержание тепла.

На дне находится резервуар с водой, препятствующий излишнему нагреванию пола. Стальная пластина защищает дверцу от накала. Можно дополнительно прикреплять регулятор тяги.

Преимущества:

  • возможность монтажа пеллетной или газовой горелки;
  • удобная дверца, размещённая под углом;
  • непрерывное горение в течение 24 часов.

Недостатки:

  • сложность монтажа;
  • маленькая топка.
Олег Егорин:Семён Ивин:
«Удобный котёл, можно докупить дополнительно горелку, работает долго и даже после отключения в доме сохраняется тепло.»«Неплохой агрегат, хватает почти на сутки обогрева, но горючего расходует много. Удобная конструкция дверки для закладки.»

ZOTA Тополь-16ВК

Аппарат с водяным контуром по доступной цене. Треугольная форма трубы позволяет избежать засоров и увеличивает срок эксплуатации устройства. Для заправки котла можно применять дрова, уголь и пеллеты.

Модель отличается вместительной топкой и возможностью верхней и боковой закладки горючего.

Преимущества:

  • низкая цена;
  • удобство эксплуатации и очистки;
  • эффективность.

Недостатки:

малый КПД.

Владимир Харитонов:Алексей Зайцев:
«Качественный прибор по доступной для своего сегмента стоимости. Работает без нареканий.»«Устройством приятно пользоваться, чистится без проблем, можно загружать разные виды топлива, как брикетного, так и обычного.»

Теплодар Куппер Эксперт-22

Прибор небольшого размера, способный работать в 4 режимах: быстрый прогрев, классик, медиум и максимум. Горение по направлению сверху вниз обеспечивает равномерное и более длительное сжигание материала и хорошую отдачу тепла.

Верхний люк для очистки защищён стальным экраном, предотвращающим прогорание.

Преимущества:

  • два люка для очистки;
  • наклонная дверка для верхней загрузки;
  • функция верхнего горения.
Евгений Жердев:Иван Алаев:
«Продуманная регулировка нагрева, можно настраивать продолжительность горения от 30 минут до суток. Легко чистится, в комплекте есть специальные аксессуары для уборки.»«Качественная модель, конструкция позволяет подсоединять с любой стороны трубки отопления. С прибором поставляется ТЭН и термоманометр.»

Stropuva S30

Твердотопливный котёл для размещения в коммерческих и жилых помещениях. Одинаково эффективен для круглогодичного и сезонного применения. Отличается высоким КПД, независим от электропитания и совместим с разнообразным топливным материалом.

Устройство имеет компактные габариты, экологически безопасно. Длительность прогорания дров составляет до 30 часов, брикеты могут тлеть до 2 суток.

Преимущества:

  • безопасность использования;
  • высокий КПД;
  • долговечность;
  • качество сборки.

Недостатки:

высокая стоимость.

№1. Коротко о принципах работы

Казалось бы, что сложного в твердотопливном котле? Закинул дрова или уголь в топку, они сгорели, нагрели воду, и дом наполнился теплом. В целом, все так и есть, но принцип работы устройства несколько сложнее. В конструкции современного твердотопливного котла можно выделить такие основные элементы:

  • топка;
  • система циркуляции теплоносителя;
  • система удаления дыма;
  • система безопасности;
  • система аккумуляции тепла.

В топку подается топливо и сжигается для получения теплоты. Это в классическом варианте. Есть пиролизные котлы, в которых твердое топливо (дрова) тлеет, выделяя газ, который потом сгорает, обеспечивая выделение тепла. КПД при этом несколько возрастает, но с особенностями работы классических и пиролизных котлов разберемся позже.

Топка представляет собой большую емкость с двойными стенками, между которыми находится теплоноситель. Это в большинстве случае вода, реже используется незамерзающая жидкость или смесь воды и антифриза. Теплоноситель получает тепло от сгоревшего топлива, циркулирует по трубам и радиаторам, нагревая воздух в доме. Остывая, вода вновь возвращается в котел и все повторяется. Часто для улучшения циркуляции используют специальные насосы.

При сжигании топлива образуется не только теплота, но и газы, которые необходимо выводить. Для этого предназначена система удаления дыма. Дымоход отводит газы от котла на улицу, иногда для повышения эффективности этого процесса используется система принудительной вентиляции.

Самая большая опасность, которая может случиться при работе твердотопливного котла, — это перегрев теплоносителя. Вода уже может быть достаточно нагрета, а котел будет продолжать вырабатывать тепло. Если вода закипит, отопительная система может не выдержать, особенно если в доме установлены достаточно чувствительные к высоким температурам металлопластиковые трубы. Остановить сгорание дров или угля практически невозможно – остается только уменьшать интенсивность, а чтобы в систему не попал перегретый теплоноситель, используют охлаждающий теплообменник. В него поступает холодная вода из водопровода, но на случай отключения воды лучше всегда иметь достаточный ее запас.

Охлаждающий теплообменник может быть встроен в котел или находиться между котлом и остальной системой отопления. Встроить его можно только в конструкцию стального котла. Работает он одним из двух возможных способов:

  1. первый вариант – охлаждение разогретого теплоносителя, который проходит через охлаждающий теплообменник. Холодная вода в охлаждающий теплообменник подается через термоклапан, который открывается, когда температура теплоносителя достигает +950С. Процесс длится, пока теплоноситель не остынет до безопасной температуры;
  2. второй вариант предусматривает наличие отключающего клапана. Если температура воды повышается до критических значений, клапан не позволяет ей поступать в трубы. В систему теплоснабжения подается холодная вода из водопровода, а перегретый теплоноситель сливается в канализацию. Правда, давление воды должно быть достаточным, а в ее составе не должно быть повышенного количества солей, которые спровоцируют образование накипи.


Сливать нагретую воду в канализацию – не очень умно и экономно, поэтому конструкцию твердотопливного котла лучше дополнить баком-аккумулятором. Это буфер между котлом и остальной системой отопления, благодаря которому реализовывается ряд важных функций:

  • накопление теплой воды для дальнейшего ее использования, а это экономия топлива, комфорт, стабильность в поддержании температуры и снижение количества походов к топке для подбрасывания топлива;
  • защита от аварий. В баке перегретая вода смешивается с теплой;
  • возможность использовать котлы разного типа. Бак-аккумулятор будет общим для твердотопливного и, например, газового или электрического котла, позволит просто организовать единую систему теплообеспечения дома и подстраховать себя несколькими источниками тепла.

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

  • металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;
  • сварочный аппарат;
  • листовая сталь толщиной 5 мм (для распределителя);
  • болгарка;
  • труба ø6 см для подачи кислорода;
  • труба ø10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Последовательность действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Труба

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределительВоздушный распределительВоздушный распределительДвойные стенки котлаДвойные стенки котлаКотел

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

ЗольникЗагрузочный лючок для топлива

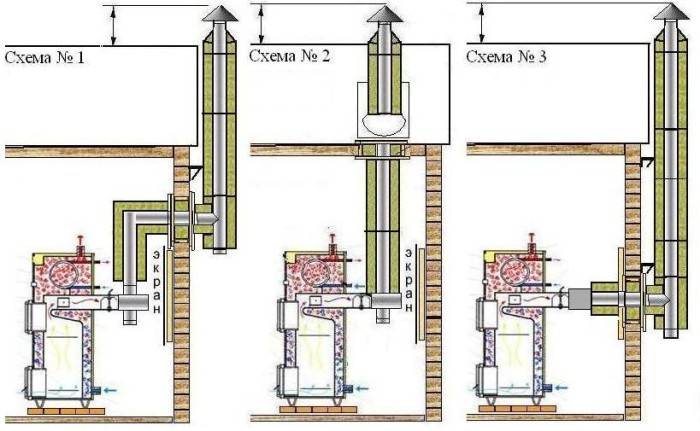

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Труба дымохода

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя

Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым

Крышка котлаКрышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.

Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.

Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.

Критерии выбора котлов на твердом топливе длительного горения

С общей классификацией котлов на твердом горючем мы уже ознакомились. Пришло время рассмотреть критерии, по которым владельцы частных домов определяют оптимально подходящие варианты агрегатов для монтажа систем обогрева. Ознакомившись с последующими разделами, вы узнаете, как правильно выбрать твердотопливный котел длительного горения для своего жилья.

Вид топлива

Первым делом вы должны определиться с тем, какое горючее будет использоваться для отопления. Исходите из того, какой вид топлива удобнее покупать и завозить. Если у вас имеется заготовленная древесина, будет разумно приобрести котел на дровах. Владельцам коттеджей, где нет деревьев, можно порекомендовать отопление пеллетами. Угольные котлы подойдут тем, кто имеет возможность на выгодных условиях заказывать качественное топливо. Системы отопления на опилках, как правило, используются для обогрева объектов, занимающихся обработкой древесины.

Мощность котла

Чтобы определить необходимую мощность отопительной системы, нужно произвести простые математические вычисления. Рассчитайте общий объем помещений, которые собираетесь отапливать. Полученная цифра поможет вам найти в широком ассортименте твердотопливных котлов длительного сгорания модель с соответствующими параметрами. Имейте в виду: всегда нужно обеспечивать запас мощности, чтобы при сильном зимнем морозе в доме не было холодно.

Вес устройства

При выборе твердотопливного котла длительного сгорания для обогрева частного дома параметр массы принимается во внимание, лишь если владелец намеревается закрепить купленный агрегат на стене. Согласно государственным стандартам, установленным газовой службой России, такой способ монтажа допускается для отопительных котлов объемом менее 100 литров

Объем загрузочной камеры

Этот параметр характеризует соотношение объема закладываемого топлива с мощностью отопительного агрегата. Чем больше горючего умещается в загрузочной камере, тем реже вам придется пополнять запас дров/углей/пеллет. Для стальных котлов отношение этих величин составляет 1,6-2,6 л/кВт. Чугунные отопительные агрегаты расходуют топливо в меньших количествах – 1,1-1,4 л/кВт.

Общий объем загрузочной камеры поможет вам примерно оценить возможности котла. Заполнить ее на 100% вам не удастся в любом случае. Куда большее значение имеет полезный объем загрузочной камеры. Эта величина отображает фактическое количество топлива, которое вы сможете загрузить в камеру сгорания. Чтобы определить ее, нужно знать принцип сжигания горючего выбранного котла и способ загрузки топлива (верхний или передний).

Коэффициент полезного действия котла

Один из самых главных параметров для любого твердотопливного отопительного агрегата длительного сгорания. Цифра, выражающая КПД котла, характеризует ту часть вырабатываемой тепловой энергии, которая реально расходуется на отопление жилья. Выбирая агрегат с высоким коэффициентом полезного действия, вы сможете снизить требования к мощности. Низкий КПД подразумевает лишний расход тепла, поэтому вам придется добавлять больше горючего, чтобы поддерживать приемлемую температуру в доме.

Котлы верхнего горения

Один из вариантов пиролизного устройства – котел верхнего горения. Принцип действия этих двух агрегатов очень схож.

Точно так же в топку загружают большое количество твердого топлива низкой влажности, воздух нагнетают принудительно и обеспечивают тление топлива при пониженном количестве кислорода. Задвижку, которая регулирует поток кислорода, устанавливают в нужном положении.

Схема устройства котла верхнего горения. Топка такого котла имеет глухое дно, частички продуктов горения удаляются через дымоход (+)

Но котлы длительного горения не имеют ни зольника, ни колосника. Дно представляет собой глухую металлическую плиту. Такие котлы устроены так, чтобы древесина сгорала полностью, а оставшееся в топке малое количество золы выдувалось воздухом.

Такие устройства отличаются высоким КПД и также работают при температурах более 1000°С.

Основная особенность таких устройств – они действительно обеспечивают длительный срок работы при полной загрузке. Топливная камера в таких устройствах обычно выполнена в форме цилиндра.

В нее сверху загружают топливо, сверху же, по центру, нагнетается необходимый для горения воздух.


В котлах верхнего горения устройство для нагнетания воздуха – это подвижный элемент, который опускается вниз по мере прогорания дров

Таким образом осуществляется медленное тление верхнего слоя топлива. Топливо постепенно сгорает, его уровень в топке понижается. Одновременно изменяется и положение устройства для подачи воздуха в топку, этот элемент в таких моделях подвижен и он практически лежит на верхнем слое дров.

Второй этап горения осуществляется в верхней части топки, которая отделена от нижнего отделения толстым металлическим диском. Горячие пиролизные газы, образовавшиеся в результате сгорания топлива внизу, расширяются и перемещаются вверх.

Здесь они смешиваются с воздухом и сгорают, дополнительно передавая теплообменнику солидную порцию тепловой энергии.

Балка, удерживающая диск, который разделяет камеру сгорания на две части, как и сам этот диск, в процессе работы котла верхнего сгорания постоянно находится под воздействием высокой температуры. Со временем эти элементы сгорают, их придется периодически заменять.

На выходе из второй части топливной камеры обычно установлен регулятор тяги. Это автоматический прибор, который определяет температуру теплоносителя и в зависимости от полученных данных регулирует интенсивность движения горючего газа. Он защищает устройство от возможного перегрева.

Стоит отметить, что наружный теплообменник в таких котлах реагирует на изменение скорости циркуляции жидкости в теплообменнике, т.е. на колебания температуры. На поверхности устройства сразу же образуется слой конденсата, который вызывает коррозию, особенно если речь идет о стальных котлах.

Предпочтительнее брать устройство из чугуна, которое значительно лучше сопротивляется подобному воздействию.

Хотя топливо в пиролизных котлах длительного горения должно сгорать без остатка, на практике так бывает не всегда. Порой пепел спекается, образуя частички, которые трудно удалить с помощью потока воздуха.

Если в топке накопится большое количество таких остатков, может наблюдаться заметное снижение тепловой отдачи агрегата. Поэтому котел верхнего горения следует периодически все же прочищать.

Особенность устройств этого типа в том, что по мере сгорания топлива его можно догружать, не дожидаясь сгорания всей закладки топлива. Это удобно, когда нужно избавиться от горючего бытового мусора.

Существуют также разновидности котлов верхнего горения, которые работают не только на древесном топливе, но и на угле. Сложные узлы автоматического управления в пиролизных котлах этого типа отсутствуют, поэтому серьезные поломки наблюдаются крайне редко.

Конструкция котла верхнего горения позволяет загружать топку лишь частично, если это необходимо. Однако в этом случае выполнить розжиг верхнего слоя топлива может быть не просто. Само топлива должно быть подсушенным, дрова из открытой поленницы для такого котла не подходят.

Топливо крупных фракций также не следует использовать для этого вида техники, т.е. дрова придется обязательно колоть на небольшие части.
