Способы крепления косоура к лестнице своими руками

Изготовление и крепление деревянных косоуров для лестниц своими руками

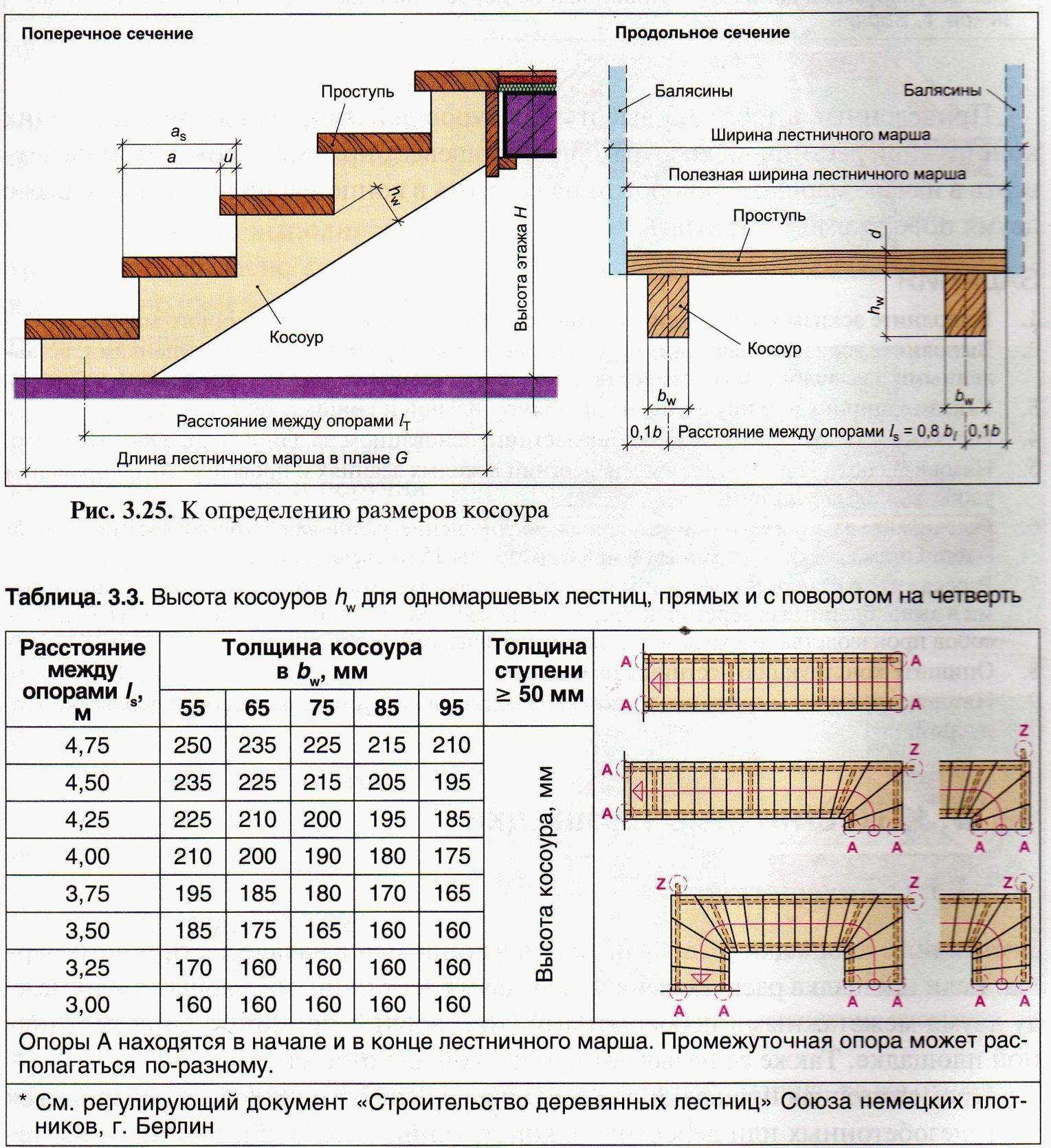

Для изготовления косоура лестницы своими руками понадобится ровная доска толщиной не менее 40 мм и шириной не менее 300 мм.

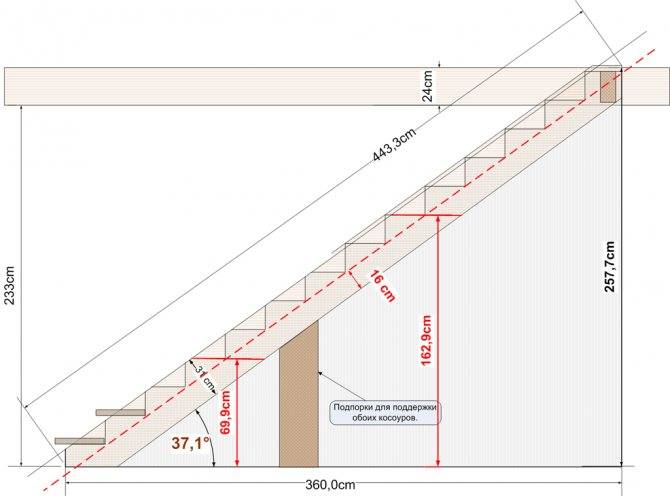

При создании прямолинейных лестничных маршей, которые имеют одинаковые косоуры, для обозначения вырезов под ступени рекомендуется использовать трафарет. Его можно самостоятельно сделать из небольшого листа фанеры и двух деревянных реек. От угла листа фанеры нужно отмерить расстояния, соответствующие ширине проступи и высоте подступенка.

Полученные точки следует соединить прямой, по которой с обеих сторон листа будут установлены и скреплены гвоздями рейки. Далее с помощью данного трафарета в косоуре необходимо разметить и вырезать соответствующие пазы.

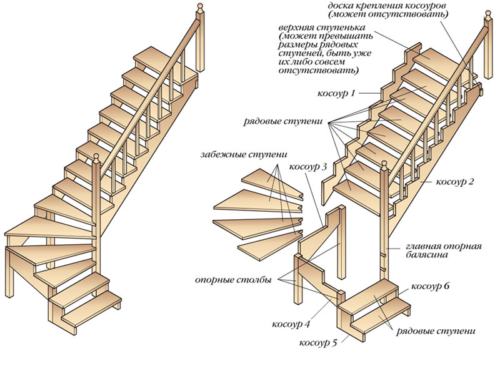

При изготовлении лестниц с забежными деревянными ступенями косоуры с двух сторон конструкции будут иметь разную форму. В таком случае вырезы должны быть размечены по размерам каждой ступени. При этом следует помнить, что высота подступенков остается прежней, зато наблюдаются изменения в ширине проступи, следовательно, меняется и угол наклона лестницы. С ее внутренней стороны располагают ступени с узкой частью проступи, а с внешней стороны — с широким ее участком.

С внутренней стороны конструкции подъем будет более крутым, чем с внешней, но при этом косоуры лестницы по-прежнему будут параллельны друг к другу, изменения коснутся только длины запила, от которой зависят размеры проступи ступени. Шаблон для разметки должен иметь подвижные направляющие. К тому же его необходимо перенастраивать каждый раз при разметке очередной забежной ступени.

Если запилы в косоурах будут слишком глубокими, что приведет к ослаблению конструкции лестницы, рекомендуется установить под ступенями три или четыре косоура. Количество косоуров необходимо увеличить и в том случае, если в качестве проступей используются тонкие доски. Это нужно для того, чтобы не допустить их прогиба под воздействием эксплуатационной нагрузки.

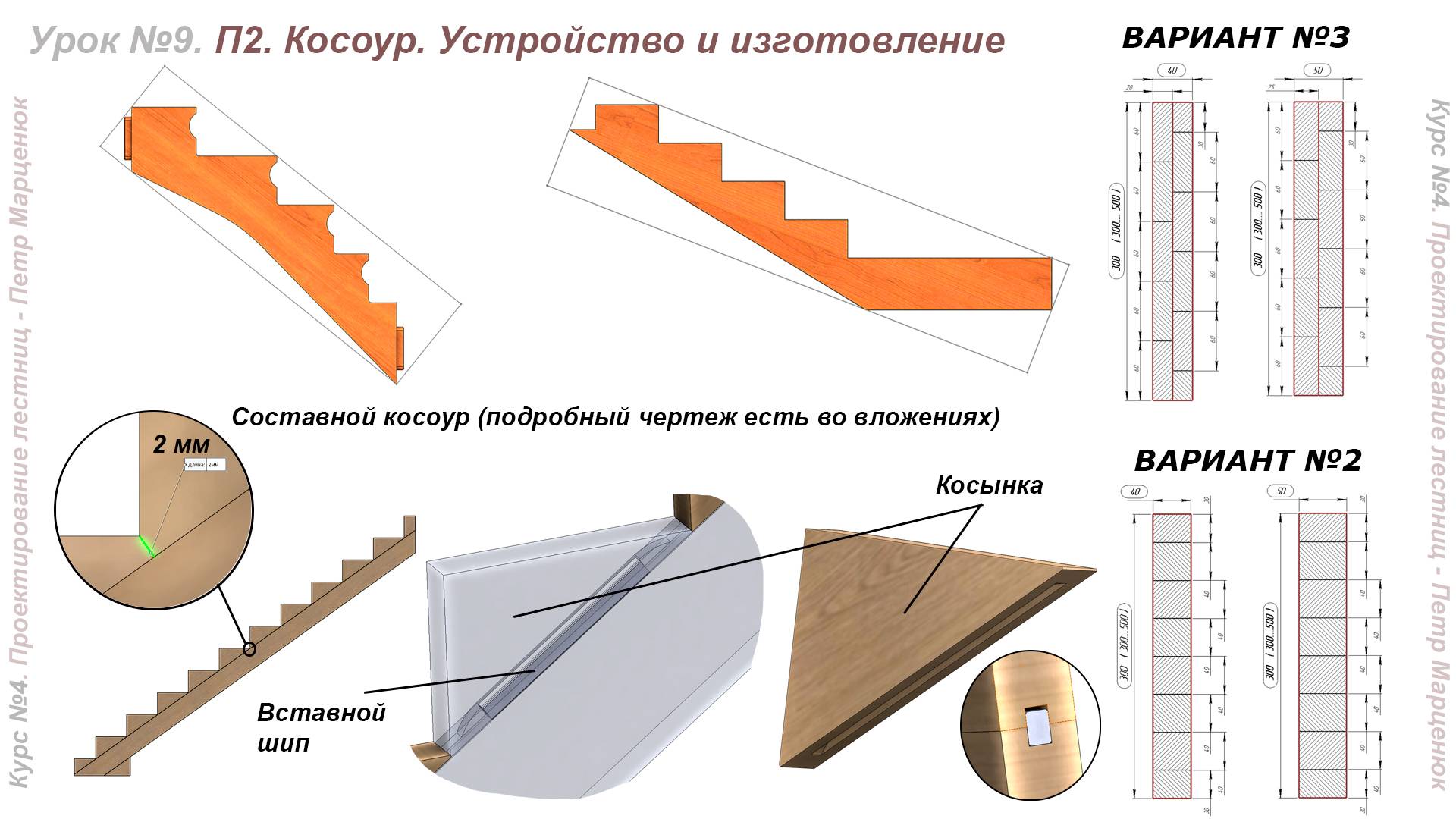

Для изготовления ступенчатых косоуров проблематично подобрать достаточно широкие, прямые и без сучков доски, поэтому можно воспользоваться другим вариантом.

Поверх косоура рекомендуется установить дополнительные деревянные элементы — кобылки, на которых нужно закрепить детали ступеней.

Для прочности крепления кобылок к косоурам деревянной лестницы рекомендуется использовать более сложную схему, согласно которой в косоуре нужно выпилить небольшой вырез и выбрать кобылки сложной формы. Кроме того, для крепления кобылок на косоуре можно воспользоваться шкантами и клеем.

Проступи и подступенки рекомендуется соединять с использованием шурупов и клея, так как гвоздевое соединение со временем становится слабее. Крепление проступи и подступенка производится с помощью шурупов, дополнительной треугольной рейки или в паз. Также для соединения деревянных частей лестницы рекомендуется применять различные накладные планки и металлические уголки. Надежность и прочность соединения обеспечивается безгвоздевым соединением — с использованием деревянных нагелей.

Далее вы узнаете, как сделать центральный косоур для деревянной лестницы.

Материалы исполнения поддержки

В настоящее время для изготовления оснований могут использоваться различные материалы. Рассмотрим основные элементы, из которых чаще всего выполняется основа для лестницы:

  • прочные металлы (чаще всего изделия выполняются именно из этих компонентов);
  • полимеры (не так давно начали использоваться монолитные лестницы по косоурам из полимеров);
  • высокопрочные строительные элементы из композитных материалов (здесь применяются пластичные основы и армированные наполнители);
  • косоуры железобетонные для подъемов (используется армированный бетон, залитый в специальной форме).

Также на практике могут изготавливаться изделия из древесины, однако из-за недостатка прочности их применяют крайне редко.

Данные лестница делается из металла

Металлическая поддержка

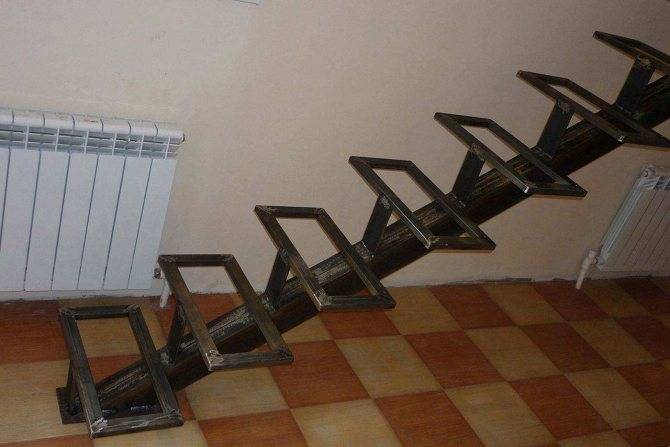

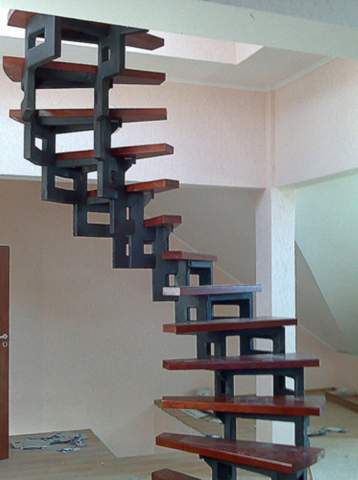

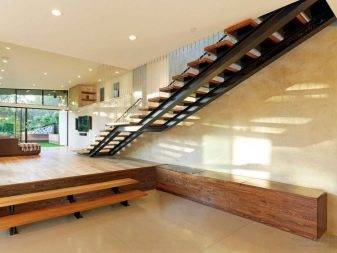

Лестница на единичном центральном косоуре, изготовленная из металла, обладает следующими преимуществами:

  • сравнительно невысокая стоимость изготовления;
  • имеется возможность заказать точный расчет лестницы на центральных косоурах;
  • данная площадка легко монтируется;
  • при необходимости все вычисления можно выполнить самостоятельно;
  • не требуется создавать фундамент монтируемых косоуров;
  • можно изготовить из любого прочного металла;
  • можно применить любое дизайнерское покрытие;
  • при необходимости может быть изготовлена лестница на изогнутом или ломаном косоуре (выполненным из двух или нескольких составляющих).

Данные изделия пользуются наибольшей популярностью при строительстве или ремонте частных домов. Как показывает практика, прочность металла позволяет использовать изделия, где ширина основания косоура имеет минимальные значения.

Полимеры

Данные вещества в качестве основы для лестничных маршей применяются не столь продолжительное время, однако уже успели найти массу приверженцев. Основные преимущества подобных сооружений следующие:

  • лестничная площадка получается монолитной;
  • сооружение обладает небольшим весом;
  • сравнительно невысокая стоимость подъема;
  • простая схема монтажа конструкции.

Несмотря на большое количество плюсов полимерных сооружений, на практике они распространены не так сильно, как металлические варианты.

Композитный материал

Лестница, возводимая на второй этаж на косоурах из композитного материала, также изготавливается непосредственно на производстве. Обычно данные элементы состоят сразу из нескольких сборных компонентов, что упрощает процедуру транспортировки и монтажа. При производстве применяются прочные материалы, а также армированные составляющие. Все это позволяет придать жесткость и прочность конструкции. В сравнении с иными изделиями, обладает высокой стоимостью и продолжительным сроком службы.

Это интересно: как обустроить лестницу на металлическом косоуре?

Железобетон

Бетонная лестница с металлической арматурой на косоуре – это монолитное изделие, которое заливается по определенной форме. Специально для этого применяется специальная форма, куда помещается металлический каркас и заливается бетон. Впоследствии состав густеет и затвердевает. После этого конструкция может быть монтирована на определенное место. Недостатком данного сооружения является необходимость укрепления фундамента под лестничный марш, а также массивность и сложная технология производства. Однако данные сооружения служат продолжительный срок, при этом не отличаются высокой стоимостью.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

Сборка тетивы или косоуров

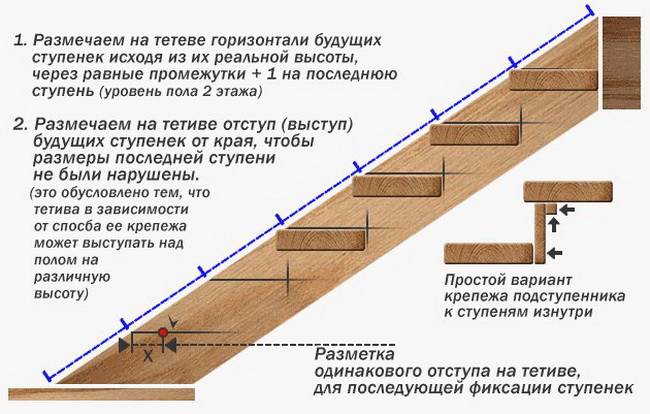

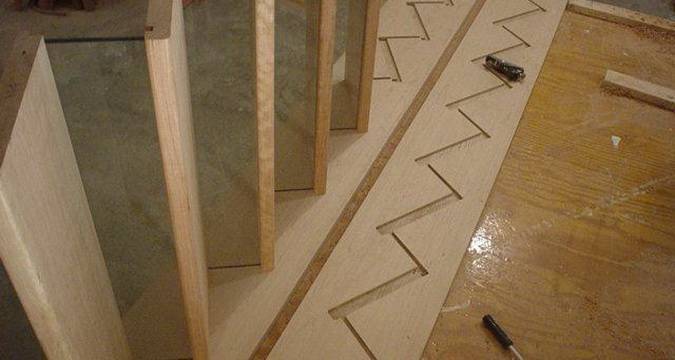

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

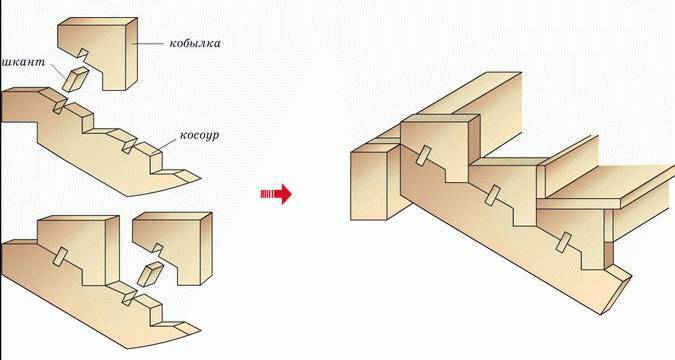

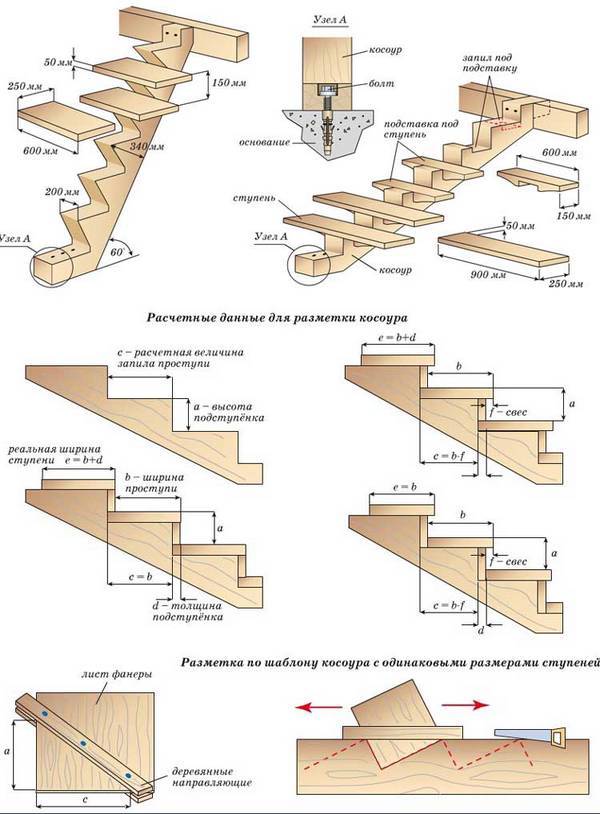

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

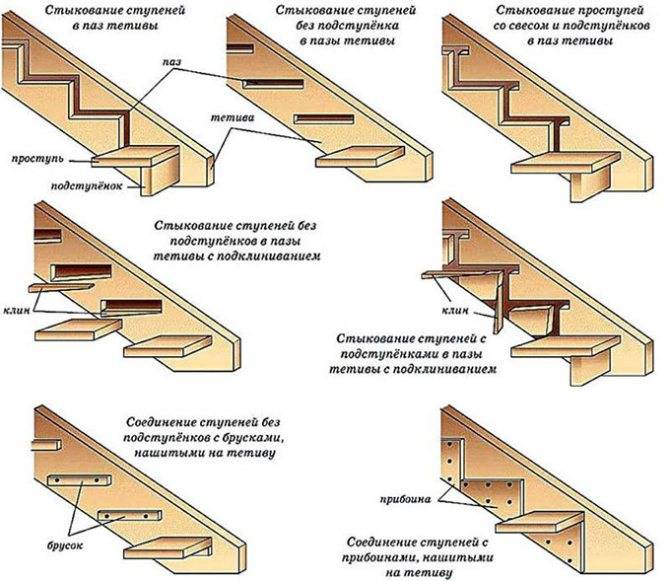

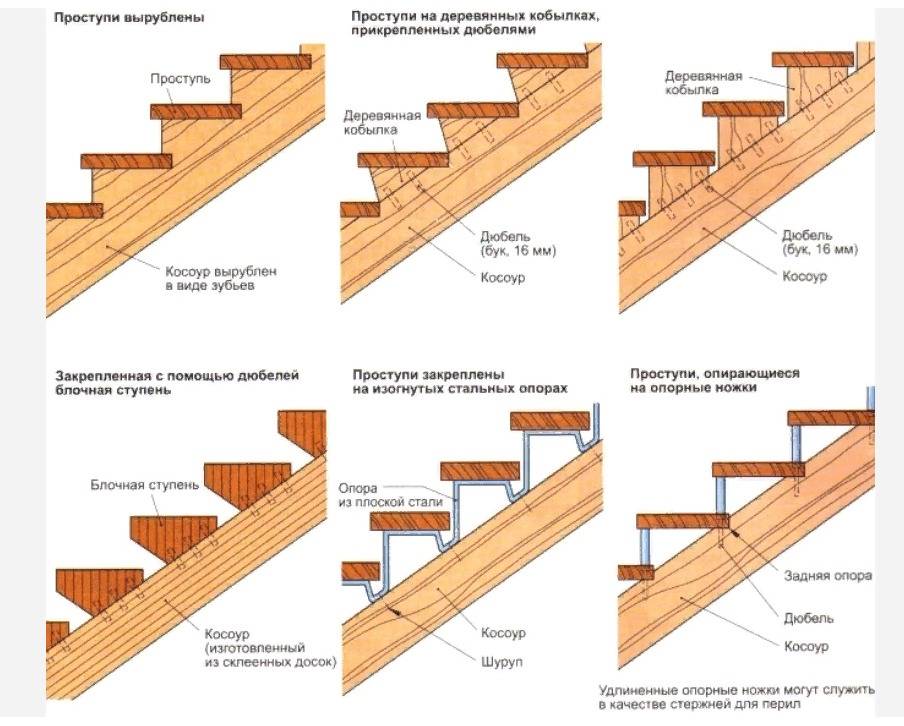

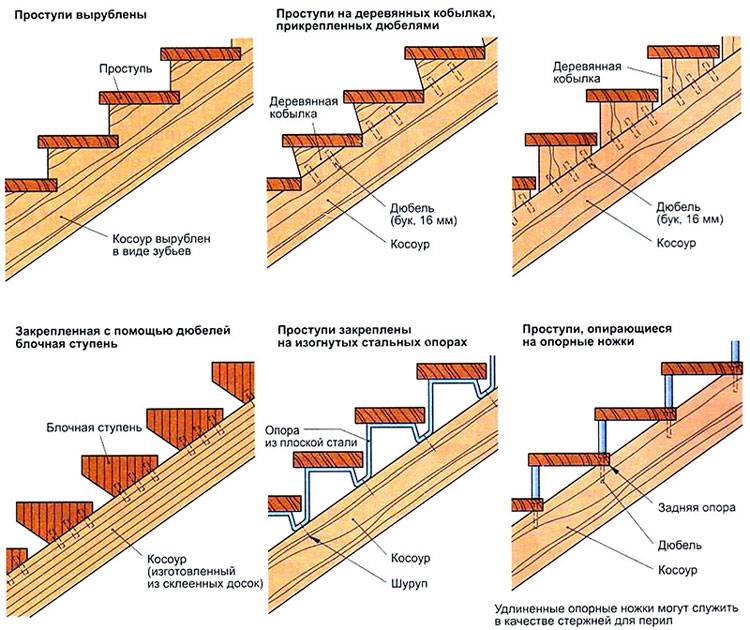

Способы установки ступеней на косоурВарианты крепления ступеней к тетиве

После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

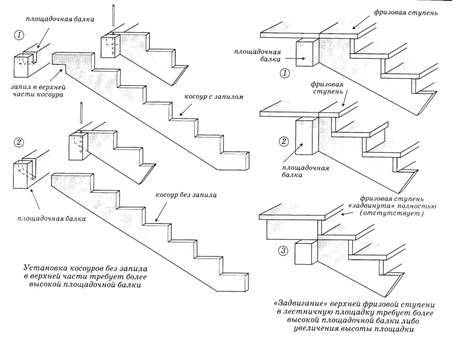

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

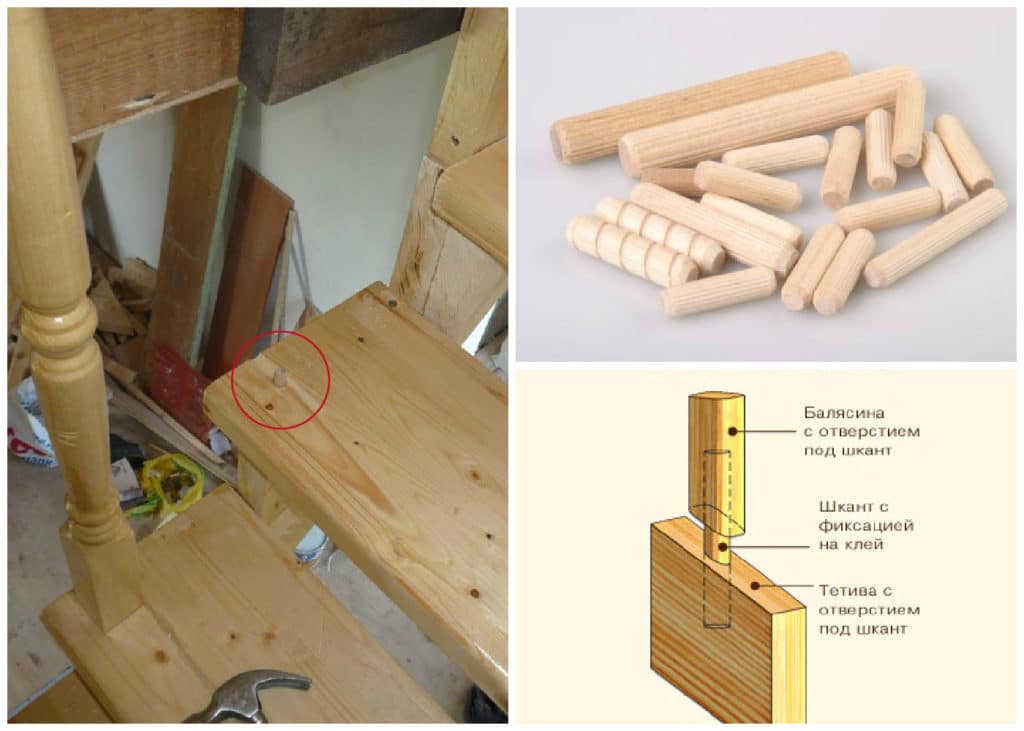

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

Примеры дизайна

Лестница обязана вписываться в созданный интерьер в доме, поскольку она иногда выступает отдельным элементом, принимая все внимание на себя. Оформление ступеней, перил иногда более затратное дело, чем создание конструкции в целом

  • В качестве основного примера можно вспомнить классику с многочисленными элементами декора. Это всегда сложные дизайнерские проекты, особенно если речь заходит о дереве. Резьба и фигурные элементы безупречно вписываются практически в любой интерьер, они нередко сами по себе оказываются главным украшением.
  • Для тех, кто предпочитает уют и простоту, стоит подумать над стилем кантри, в котором может быть изготовлена лестница. Ступени возможно сделать из керамики или натурального камня, очень хорошо смотрится искусственное состаривание. Как основное украшение, используют цветочные мотивы и предметы домашней утвари.

Выбор материала необходимо начать еще до того, как будут проводиться работы по возведению конструкции. Стоит учесть особенности, индивидуальные характеристики, назначение лестницы и возраст жильцов дома. Там, где есть дети, к конструкции предъявляются особые требования безопасности.

Сегодня нет предела человеческой фантазии, достаточно только понять, что именно хочется увидеть в конце. Необычная форма все больше привлекает, изысканность не теряет популярности, но деловой стиль завоевывает больше внимания.

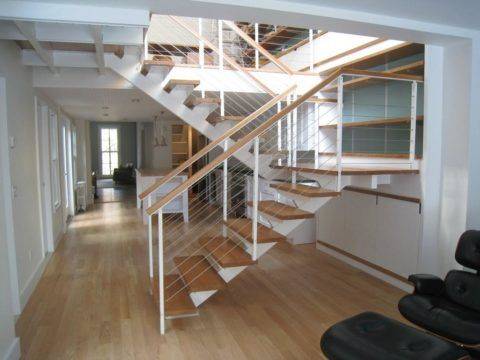

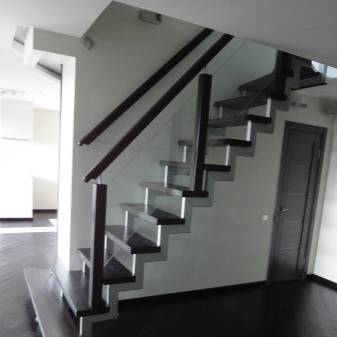

Преимущество лестницы на косоуре в том, что она прекрасно просматривается. Кроме функциональной составляющей, такой элемент стал все больше нести декоративную нагрузку в общем интерьере. Стало популярно закреплять каждую ступень на отдельном элементе, который находится на опорной балке. В данном случае, если уложить два косоура, можно обойтись без подступенков. Крепление деревянной ступени происходит посредством саморезов, совсем незаметно и очень надежно. Если со временем появляется дефект, то замены требует только один элемент конструкции, реставрация становится менее затратной.

Стоимость такой лестницы несильно отличается от деревянной, но можно добиться повешенной прочности. Можно использовать тонкие доски, поскольку ступени не испытывают несущей нагрузки, а поэтому прекрасно выдерживают необходимый вес.

О том, как построить лестницу для террасы на косоурах, смотрите в видео ниже.

Лестницы на косоурах. Виды опорных конструкций

Косоуры бывают нескольких видов. Познакомившись с этой информацией, вы сможете подобрать нужную конструкцию данного опорного элемента под имеющуюся в вашем доме лестницу.

Так, в зависимости от материала изготовления, различают следующие типы конструкций:

  • Деревянные.
  • Металлические.
  • Бетонные.
  • Комбинированные (используется комбинация из вышеперечисленных материалов).

В зависимости от конфигурации конструкции, различают следующие виды косоуров:

  • Прямая. Используется чаще всего, так как монтаж данного вида косоура довольно прост и его возможно выполнить самостоятельно.
  • Ломаная. Более сложная конструкция косоура, изготовление которой под силу только опытным мастерам.
  • Винтовая. Такая конструкция, как понятно из названия, изготавливается для опоры ступеней винтовых лестниц.

Если конструкции очень широкие и крупногабаритные, то в таком случае изготавливают лестницы на двух косоурах.

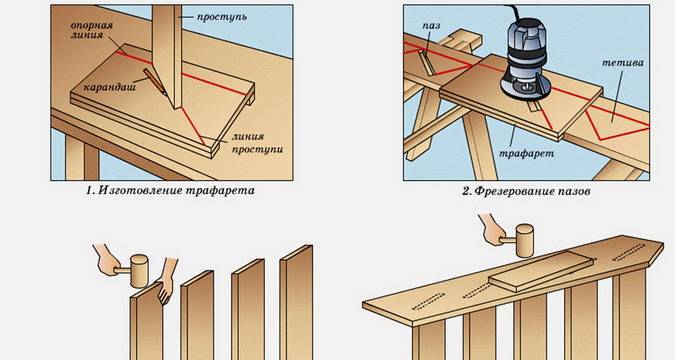

Способы, как сделать лестницу на тетивах своими руками

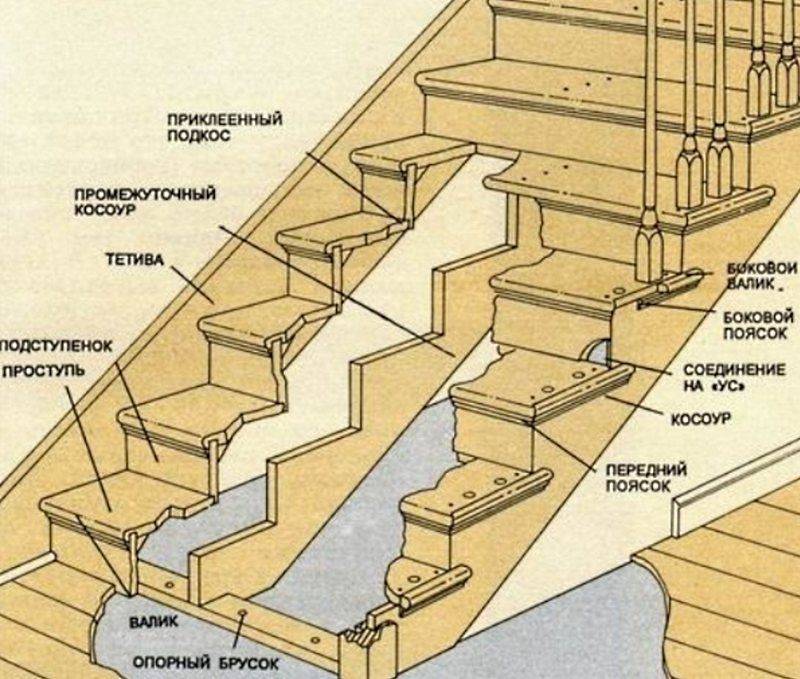

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

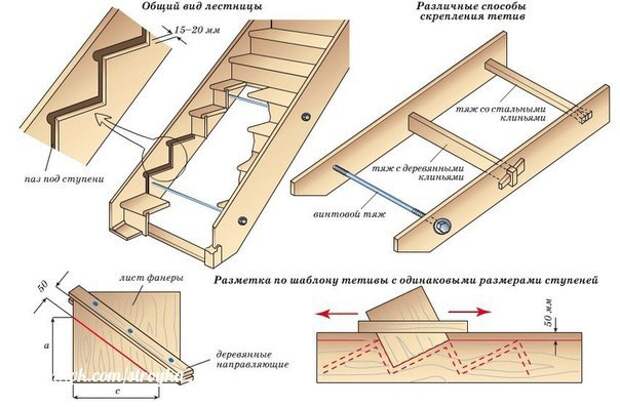

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

Особенности конструкций

Изготовление основания лестницы из металла, определяет ее преимущества перед другими аналогичными конструкциями.

К ним относятся:

  • Прочность;
  • Долговечность;
  • Износостойкость;
  • Стойкость к большим нагрузкам;
  • Сопротивление факторам извне;
  • Отсутствие гниения основания, противодействует влиянию насекомых;
  • Возможность замены деревянных элементов при их износе;
  • Масса конструкции меньше бетонной лестницы;
  • При правильной обработке деревянные лестницы не скрипят и при перемещении ступеньки не скользят;
  • При частичной обшивке модели, комбинированной из дерева и металла, цена изделия будет ниже.

Виды сооружений

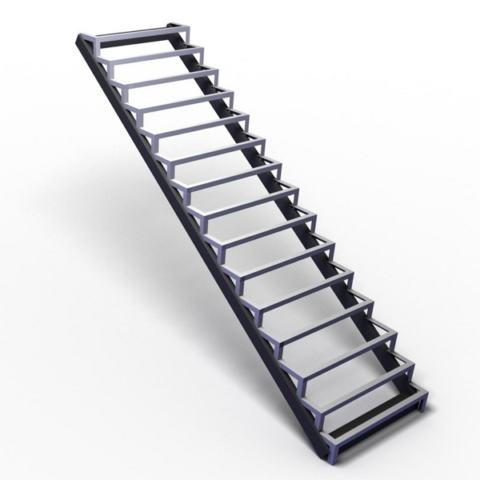

Металлокаркас для деревянной лестницы может быть сварным или собранным с помощью крепежных элементов.

Тип каркаса и фотоОсобенности

Прямой

Это прямые деревянные лестницы на металлокаркасе

Поворотный

С двумя или несколькими маршами. При этом между ними могут размещаться промежуточные площадки.

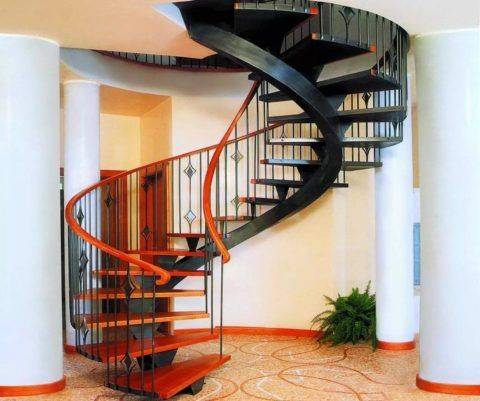

Винтообразный

Винтовые деревянные лестницы на металлокаркасе обычно устанавливаются в ограниченном пространстве.

Криволинейный

Такие конструкции позволяют придать лестнице неповторимый вид.

Все деревянные лестницы с металлокаркасом имеют ограждения, которые могут быть:

  • Металлическими;
  • Деревянными;
  • Комбинированными.

Виды каркасов

Каркасы для лестничных маршей по способу сборки бывают:

  1. Монолитные. В этом случае конструкция полностью открыта и без конечной обшивки, выглядеть она должна идеально. Даже незначительные дефекты при изготовлении будут портить внешний вид всего изделия. Такие деревянные лестницы на металлическом каркасе могут изготавливаться без подступенков, на двух боковых или одном центральном косоуре. После монтажа конструкция окрашивается, покрывается лаком или шлифуется.
  1. Модульные. Это черновой каркас. Для его изготовления обычно используются швеллера. В этом случае лестница из металла и дерева своими руками имеет меньшую стоимость, а процесс ее изготовления значительно упрощается. Монтаж каркаса лучше производить при отделке помещения, а ступеньки и ограждение конструкции устанавливать после, когда будет закончена вся грязная работа.

Деревянная лестница на металлическом каркасе своими руками, может изготавливаться любой сложной формы.

Отделка металлического каркаса может производиться не только деревом, но и стеклом, и другими материалами. Для устранения звуков, возникающих при ходьбе, стоит применять специальные шумоизолирущие покрытия на ступеньках.

Типы лестниц на металлических каркасах

Для сооружения сварной конструкции своим руками, требуется выдержать правильные размеры всех ступенек.

При этом они могут быть:

  • Закрытыми. Закрытые деревянные лестницы с металлическим каркасом – это модели, которые после установки металлического основания полностью обшиваются деревом;
  • Открытыми. Отличие таких конструкций – их основу заменяют косоуры по бокам ступенек. Боковые детали имеют форму самой лестницы. После ее отделки деревом, сооружение остается открытым;

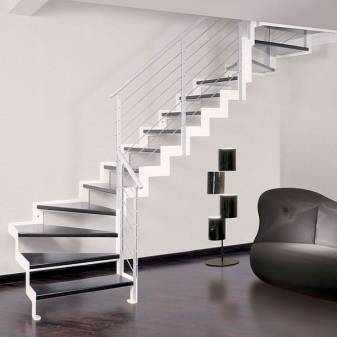

  • На одном центральном каркасе, который называется моно косоур. На него по центру привариваются специальные опорные площадки. Этот тип конструкции не имеет подступенков.

Комбинированные лестницы из металла и дерева имеют ряд преимуществ, по сравнению с другими конструкциями:

  • Металл обладает лучшими эксплуатационными качествами, чем древесина;
  • При износе деревянных элементов конструкции, их можно легко заменить;
  • Масса конструкции меньше, чем у бетонной, что облегчает ее изготовление;
  • При правильной обработке деревянные ступеньки не скрипят и не будут слишком скользкими, при перемещении по ним;

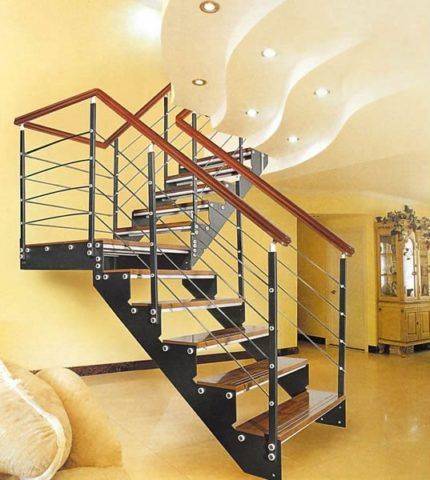

Комбинированная лестница на второй этаж

При частичной обшивке лестницы комбинированные, дерево и металл, будут иметь меньшую стоимость.

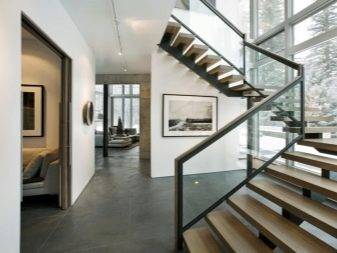

Деревянная лестница с металлическим каркасом

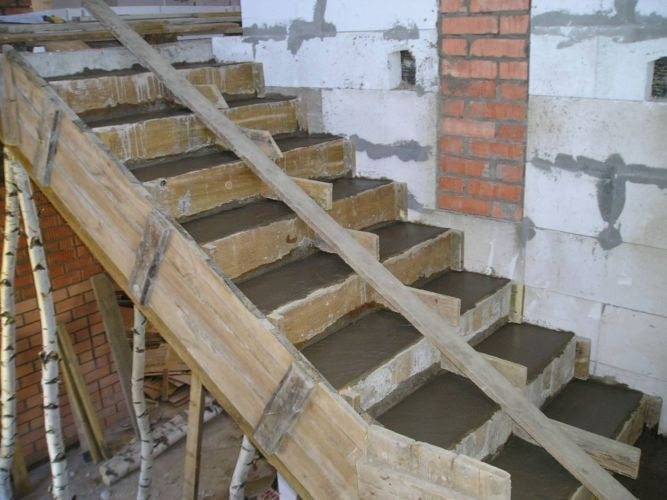

Бетонная лестница с деревянными ступенями

Несмотря на свою прочность, бетонные сооружения не могут похвастаться красотой. Поэтому такие конструкции принято ламинировать или декорировать деревом. Облицовка древесиной стоит недешево, но результат получается отличным.

Перед тем как приступать к монтажу ступеней, нужно дождаться полного высыхания конструкции. В противном случае обшивка напитается от сырого бетона влагой и деформируется в дальнейшем. Сохнуть лестница должна не менее трех недель.

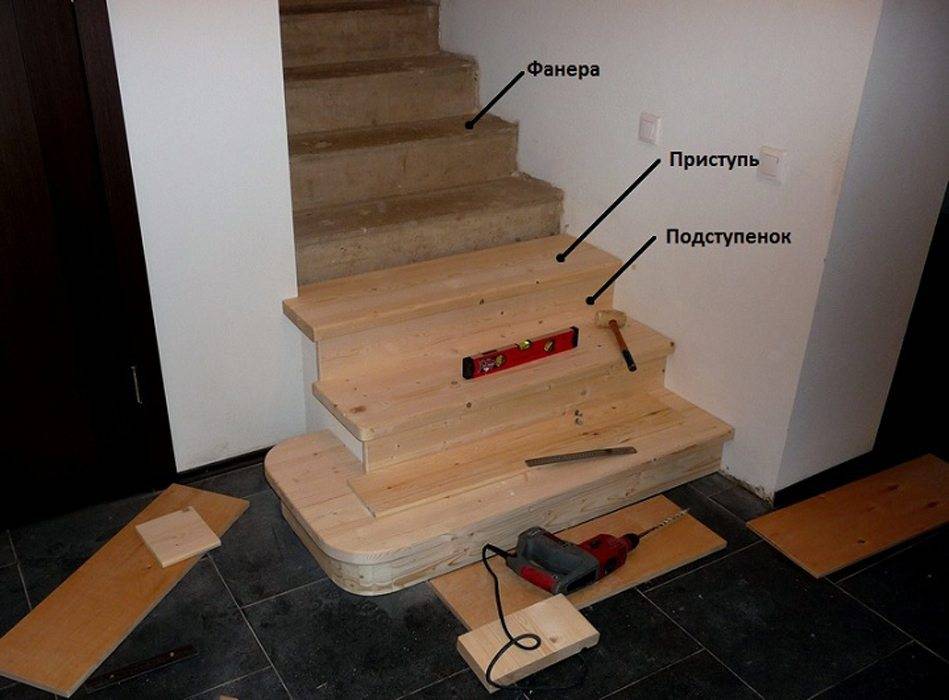

После полного высыхания бетонной смеси можно приступать к монтажу

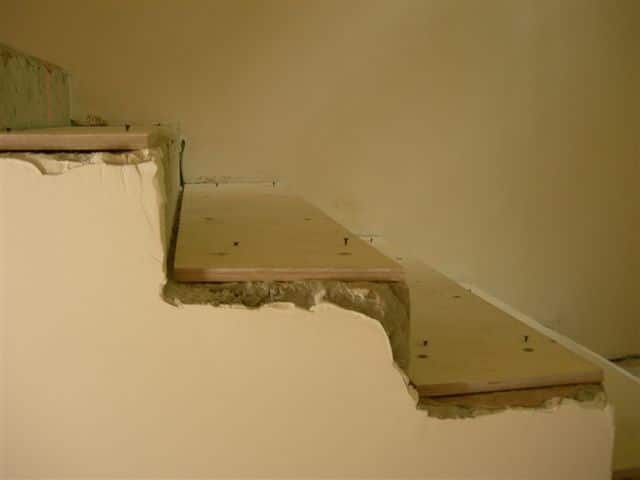

Успех операции во многом зависит от того, насколько тщательно подготовлена опалубка. Но даже в лучшем случае появляются перекосы и неровности, которые легко устраняются с помощью стяжки. После ее высыхания поверхность зачищается и обрабатывается грунтовкой.

Для полного выравнивания бетонной поверхности и создания влагоизолирующего слоя на специальную мастику наклеивают листы фанеры, а дополнительное крепление выполняется дюбелями.

Фанера нивелирует возможные геометрические неточности бетонной основы

Проведя подготовительные работы, приступают к монтажу ступеней. Проступи и подступенки присоединяются друг к другу с помощью пазов, проделанных во всех деталях.

Устанавливать ступени начинают с самого нижнего подступенка, который крепится к полу болтами. Их вкручивают в торец детали таким образом, чтобы шляпки торчали на 8 см. Затем их срезают и ставят на полу отметки, куда они встанут.

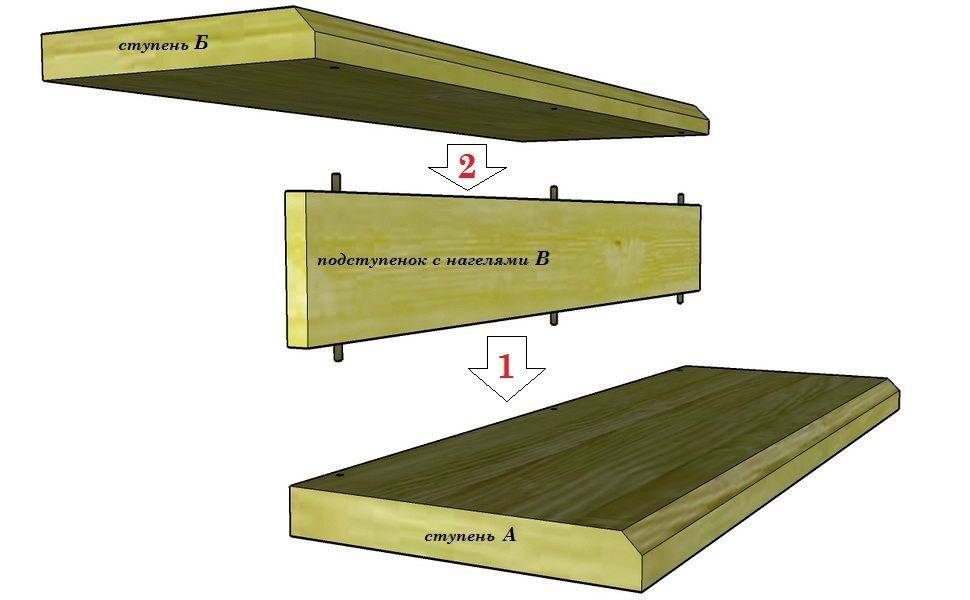

Соединение на нагелях

В отмеченных местах проделывают отверстия и заполняют их эпоксидной смолой. В заключение крепят подступенок. После этого на фанеру с клеем кладут проступь с прикрепленным к ней очередным подступенком. Чтобы изделие лучше приклеилось, рекомендуется использовать груз.

Виды древесины для ступеней

Надежность, эстетичный вид и долговечность элементов напрямую зависят от характеристик материала. К дереву предъявляются следующие требования:

Структурная однородность древесных волокон. На качественных заготовках отсутствуют трещины, расслоения, сучки и прочие дефекты.

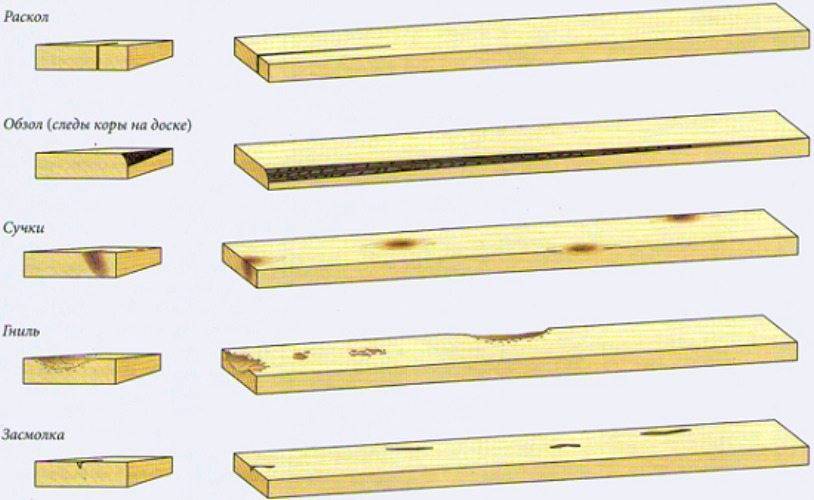

Недопустимые дефекты сырья

Целостность

Перед покупкой древесины следует обращать внимание на то, чтобы не было на заготовках гнили и следов жуков-древоточцев.
Влажность в пределах нормы. Этот показатель не должен превышать 12%

В противном случае доски перед использованием следует хорошенько просушить, избегая попадания на них прямых солнечных лучей.

Для изготовления ступеней своими руками подходят разные древесные породы. Но самыми востребованными считаются:

  • Сосна. Это недорогой и легко поддающийся обработке материал. Она характеризуется низкой степенью твердости, поэтому, работая с ней, можно пользоваться самыми обычными инструментами. Кроме того, сосна всегда доступна: не составляет особых трудностей найти пиломатериалы нужного размера и формы. Недостатком сосновых изделий считается низкая износостойкость и появление на дереве желтизны через несколько лет после установки.
  • Береза. Отличается прочностью и особым текстурным рисунком. В отличие от сосны она сложнее поддается обработке, но при этом березовые детали прослужат гораздо дольше. При использовании березы в строительстве особую сложность составляет подбор заготовок. Практически невозможно найти доски больших габаритов однородного цвета и без дефектов. Поэтому специалисты рекомендуют оклеивать составную конструкцию шпоном.
  • Лиственница. Ступени из этой породы дерева не деформируются, не усаживаются, не гниют из-за высокого содержания дубильных веществ. Основной недостаток – высокая цена.
  • Бук. Считается более подходящим материалом для лестниц внутри дома. Внешний вид заготовок – красивый окрас и текстура. Основным недостатком дерева является его неустойчивость к температурным колебаниям и влажности. Даже пропитанные лаком буковые заготовки будут менять форму под воздействием природных факторов.
  • Ясень. Обладает высокой степенью твердости, поэтому прекрасно подходит для производства ступеней. Однако из-за сложной обработки и яркой текстуры материал не всем приходится по вкусу.
  • Дуб. Деревянные ступени для лестниц из дубового массива – лучший выбор. Такие ступени прослужат не одно десятилетие. Единственный минус этого материала – высокая стоимость.

Инструкция по установке лестницы на косоурах

Размеры сооружения известны, можно приступать к проведению монтажных работ. Вот основные этапы этого процесса.

  1. Швеллер, труба или двутавр подрезаются по расчетной длине косоура.
  2. По нему равномерно распределяются места установки ступенек с учетом расчетного количества и параметров.
  3. Производится установка и крепление кобылок.
  4. Монтаж косоура по месту.
  5. Установка ступеней.

Монтаж каркаса ступеней своими руками

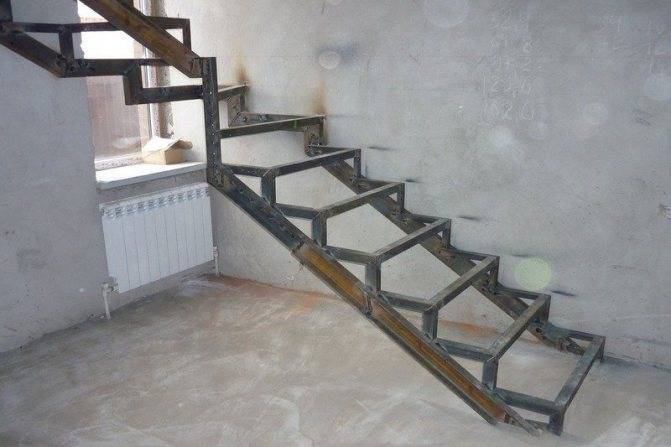

Начать надо с установки кобылок. Обычно для лестниц такого типа подставки изготавливаются из уголка с шириной полки до 40 мм. Отрезок этого профиля необходимо согнуть под прямым углом. При этом строго выдерживаются размеры горизонтальной и вертикальной его части. В нашем примере соответственно 28 и 18 см.


При монтаже двойной косоурной лестнице начинать нужно с приваривания подставок к одному швеллеру, а затем намечают место крепления на втором и приваривают его.

Кобылки привариваются электросваркой по местам, которые были определены в процессе проведения расчета. Если в конструкции лестницы присутствует два косоура, то сначала крепление подставок производится на один из них, затем второй швеллер прикладывается к первому, за счет чего определяются точные места установки кобылок на втором. Если расстояние между двумя несущими балками большое, то рекомендуется между ними на уровне монтажа кобылок установить поперечные профили (уголки), которые увеличат жесткость и надежность всей лестничной конструкции.

Это самый простой каркас для ступенек, который можно быстро сделать своими руками. Существует большое количество разновидностей подставок, которые изготавливаются из труб, железного листа, стальной арматуры и других профилей.

В конструкции с одним косоуром можно использовать кобылки в виде вертикально установленного профиля на уровне внешнего края ступени. Его высота будет равна высоте подступени. При этом сам каркас одной стороной устанавливается на эту подставку, а противоположной на косоур. На фото ниже этот вариант показан. Необходимо уточнить, что такая конструкция возможна лишь в том случае, если под ступени устанавливается именно металлический каркас.


Подобный вариант монтажа допустим только для лестниц с металлическим каркасом.

Установка ступеней

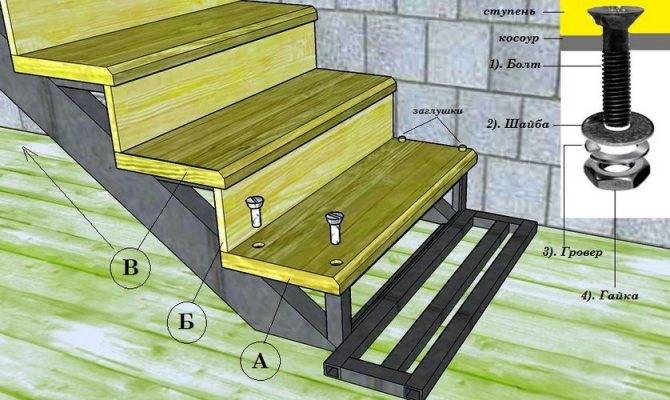

Что касается крепления ступеней, то все будет зависеть от того, из какого материала они изготавливаются. Если это древесина, то проще всего крепление провести на саморезы или болты. В обоих случаях придется в кобылках или в каркасе сделать отверстия под крепеж.

  1. Если в качестве крепежного изделия используются саморезы, то выбирать их надо по длине чуть меньше толщины ступени. Вкручивают их в древесину с нижней стороны, при этом рекомендуется подложить под шляпку крепежа резиновую прокладку и широкую шайбу.

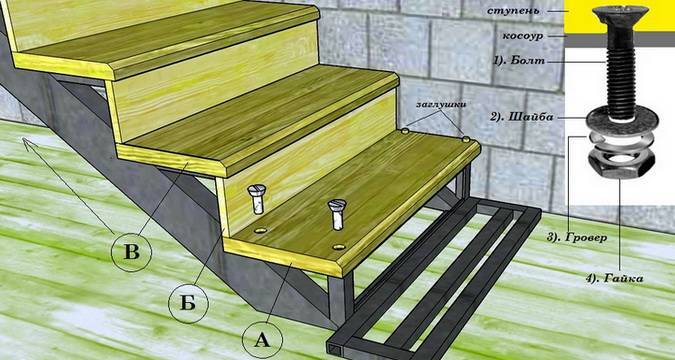

  2. Если используются болты, то в первую очередь определяется место крепления именно на ступенях. Для этого их укладывают на каркас или кобылки и снизу через отверстия маркером помечают места сквозных отверстий, в которых сверлом и дрелью их и проделывают. Диаметр сверла должен быть чуть больше диаметра болтов. С лицевой стороны под шляпку крепежа делается углубление на толщину головки и диаметром, равным ширине шляпки. Ступень устанавливается по месту, сверху в нее вставляется болт, который снизу через кобылку или каркас закручивается гайкой. При этом головка крепежного изделия войдет в расширенное отверстие и станет заподлицо с поверхностью ступени.


При использовании при креплении ступеней болтов нужно с лицевой стороны сделать для шляпки болта углубление. Если ступени изготавливаются из металла, то надежный способ крепления – электрическая сварка. Хотя на болтах конструкция тоже будет неплохо держаться. Правда, это более сложный вариант, потому что придется делать большое количество отверстий в металлических профилях. Это касается и кобылок с каркасом, и самих ступеней. К тому же после такого соединения необходимо будет скрыть головки болтов (покрасить или надеть пластиковые колпачки).

Классификация по конструктивному признаку

Классификация разделяет модели по своим конструкционным особенностям. Для больших комнат будет возможным использование крупных вариантов. Также рекомендуется проводить лестничную облицовку и декорирование. Часто применяется винтовая отделка ступеней в доме. Именно от параметров помещения и основных требований и зависит выбор конструкции.

Виды лестниц:

  • бескаркасный тип. Специальные болты крепятся к лестнице, а также к стене;
  • косоурные лестницы. В качестве опоры используется наклонная плоскость, на которую уже и закрепляют все элементы. Опора может быть прямой или винтовой;
  • цельнометаллический. Фактически такой вариант представляет собой полноценную конструкцию, на которую крепятся ступени;
  • комбинированный. Такой тип является очень частым и требует нескольких материалов, которые дополняют металлическую конструкцию.

https://youtube.com/watch?v=Jb-nYFEetug

Конструкцию и модель лестницы выбирают только после того, как были учтены все нюансы и требования использования.

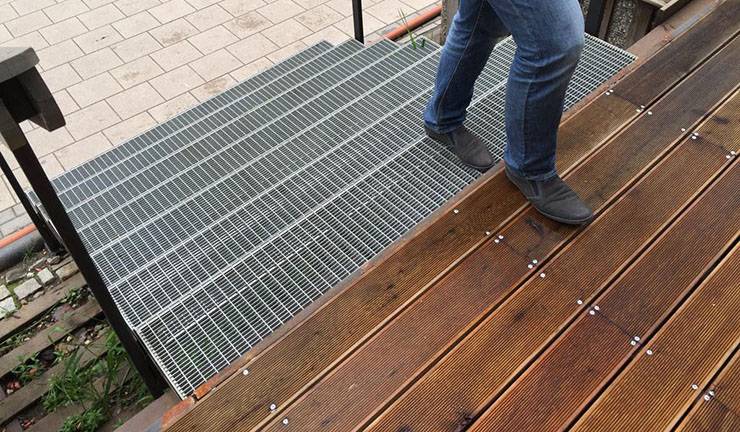

Решетчатый настил

Из чего сделать ступени для металлической лестницы, во многом зависит от сферы их использования. Поступи из решетчатого настила используются довольно часто. Данный вид настила имеет небольшие насечки на поверхности, что позволяет им препятствовать скольжению. Ступени из решетчатого настила лучше всего использовать при оформлении уличных лестниц, так как ячеистая структура не позволяет воде скапливаться и образовывать наледь в зимнее время года.

Данный вид ступеней может иметь различный облик и противоскользящий кант, который уменьшает вероятность несчастных случаев при спуске. В жилых помещениях настил и решетки чаще всего используются в винтовых лестницах, что придает им большей легкости и готический вид.

Рифленый лист

Рифленый лист получил большое распространение при оборудовании лестниц в производственных помещениях. Данный стальной материал имеет покрытие с небольшими выпуклостями, которые могут иметь различные формы и размеры, а также располагаться в определенном порядке или хаотично. Они позволяют уменьшить вероятность скольжения во время ходьбы. Однако данный вид поступей не рекомендуется использовать при оформлении уличных лестниц. Это связано с тем, что рифленый лист не имеет дополнительных отверстий, которые должны быть для отвода воды и предотвращения надели.

Сам стальной лист может быть нарезан с учетом необходимой формы и размеров. Он укладывается на специально подготовленный каркас, изготовленный из стального профиля, в котором используются уголки.

Профилированные решетки

Поступи из профилированных решеток изготавливаются в основном из алюминия или стали. Для этого используются листы, которые в процессе производства прокалываются изнутри, и одну или сразу обе стенки прокола поднимают вверх. Размер проколов, а также высота поднятых стенок значительно отличаются. Чем больше выступов содержит лист, тем выше противоскользящие свойства. Данный лист может быть нарезан в соответствии с различными формами и размерами, необходимыми для крепежа на лестничном марше.

Чаще всего такие ступени используются на уличных лестницах, благодаря возможности удаления воды. Однако они широко распространены и в производственных помещениях с повышенной влажностью.

Сетчатые ступени

Стальная металлическая сетка для ступеней обычно изготавливается в соответствии с ГОСТом, применяемым для профилированных листов. Однако она отличается по технологии производства. Просечно-вытяжные листы изготавливаются из различного материала, чаще всего используется цинк или нержавеющая сталь.

Первоначально в них проделываются отверстия, которые вытягиваются в противоположные стороны, формируя сетку. Форма и размеры ячеек могут значительно отличаться. За счет такой технологии общий вес изделия значительно уменьшается, что позволяет не перегружать общую конструкцию.

Использование сетчатых ступеней на улице зависит от наличия рифленой поверхности, которая предотвратит скольжение. В основном такой материал используется для отделки лестниц внутри производственных помещений.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
