Как работает оконный кондиционер?
Кондиционеры оконного типа работают по принципу, аналогичному принципу работы любого вида моноблочного мобильного кондиционера. Охлаждение помещения производится следующим образом:
Хладагент, роль которого выполняет фреон, в конденсаторе находится в виде жидкости.
Компрессор дополнительно сжимает хладагент и подает его в дросселирующее приспособление, которое способствует поднятию давления.
Хладагент имеет комнатную температуру и под высоким давление подается в испаритель, в котором происходит его кипение. Испаряясь, хладагент становится газом. Процесс сопровождается выделением холода.
Холод подхватывается воздушным потоком, созданным одним вентилятором.
Став газообразным, фреон проходя сквозь фильтрующие элементы, поступает обратно в конденсатор, где уличная теплая температура воздуха и атмосферное давление переводят его в жидкое состояние.
Движение фреона производится по замкнутому циклу. Таким образом, он впитывает в себя теплый воздух, а затем воздушные потоки забирают выделяемый им холод. Так создается в помещении комфортная температура.
Бытует всеобщее мнение о том, что кондиционерами создается холод. Однако, это не так. Оборудование работает, основываясь на принципе переноса холода с улицы в комнату, даже в том случае, когда на улице температура поднимается до +30 С° и выше.
Значит, основным предназначением оконного кондиционера является не создание холода, а обеспечение комфортного микроклимата в помещениях.
Достаточно широка сфера применения этого бытового климатического оборудования:
Оконный кондиционер не только охлаждает помещение в летнюю жару. Благодаря использованию этого агрегата, уменьшается процент влажности в помещении. Иногда это полезное действие, но если в комнате и без этого воздух излишне сухой, необходимо установить в ней увлажнитель воздуха.
Подобно большинству современных сплин-систем, оконный кондиционер отдельного типа не только охлаждает, но может и нагревать воздух в помещении. Поэтому он называется: оконный моноблочный кондиционер, имеющий функцию реверсирования цикла. Этой довольно полезной функцией очень удобно пользоваться во время межсезонья, когда в квартирах холодно, а центральные отопительные системы отключены.
Этот тип климатического оборудования имеет воздушный фильтр, очищающий воздушные потоки от мелких механических частиц – пыли, пуха, шерсти животных, волос и других.
Особенности монтажа
Чтобы установить устройство оконного типа своими руками, нужно следовать такому алгоритму. Для начала в подготовленный проём необходимо поместить раму с откосами, сделанную из металлических (стальных) уголков. Она должна закрепляться так, чтобы внутренний край был немного выше наружного. Это необходимо для обеспечения небольшого наклона, способствующего быстрому оттоку конденсата. Затем аппарат следует установить и закрепить, а проемы по бокам закрыть пеной или герметиком (для мелких щелей). Но перед этим необходимо снять транспортировочные прокладки с компрессора и вентилятора. Некоторые новые модели поставляются в комплекте со специальным кожухом, который нужно снять и установить на уголки.
Специалисты рекомендуют любую модель оконной климатической системы подключать через отдельную розетку с автоматом, которую требуется надежно заземлить. При этом клеммы должны быть прочно закреплены, чтобы не допустить поломки агрегата.
Что касается дренажной системы, то для правильного отвода конденсата нужно к специальному отверстию подсоединить трубку, предварительно проверив ее на наличие воздушных или иных пробок. Затем шланг следует закрепить на максимально возможном расстоянии от стены, чтобы конденсат не размывал строение. При этом трубка не должна перегибаться и упираться в какую-либо поверхность или жидкость, так как отток влаги должен происходить беспрепятственно.
Чтобы установить кондиционер в гараже для автомобиля, требуется вырезать несколько отверстий в стене, чтобы создать приточные и вытяжные воздуховоды к кондиционеру. Для определения диаметров отверстий, нужно знать скорость воздушного потока.

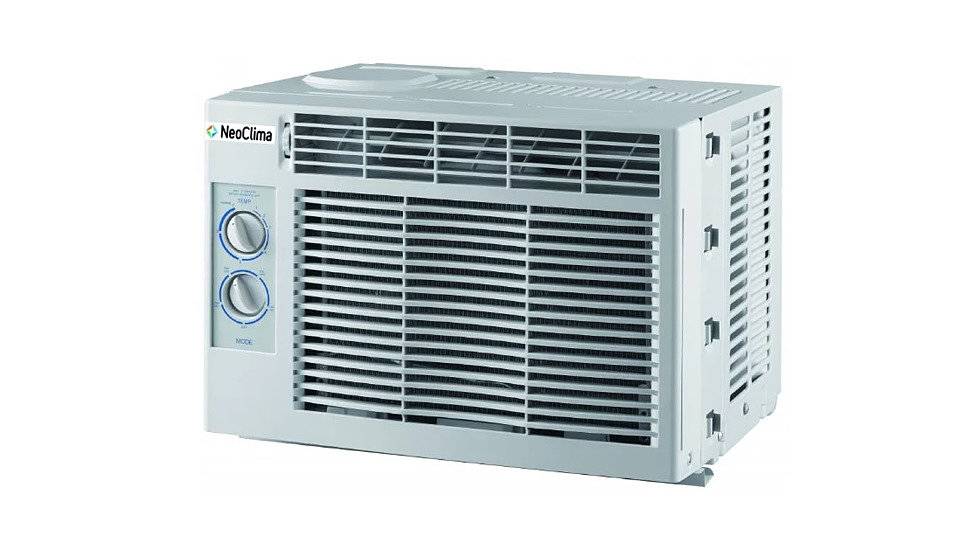

Оконный кондиционер: NeoClima GWAC-05C
Характеристики NeoClima GWAC-05C
| Основные | |
| Тип | кондиционер: оконный моноблок |
| Обслуживаемая площадь | 15 кв. м |
| Основные режимы | охлаждение |
| Максимальный воздушный поток | 4.17 куб. м/мин |
| Охлаждающая способность | 5000 BTU |
| Мощность в режиме охлаждения | 1465 Вт |
| Потребляемая мощность при охлаждении | 565 Вт |
| Подача питания | внутренний блок |
| Режим приточной вентиляции | нет |
| Дополнительные режимы | вентиляция (без охлаждения и обогрева) |
| Управление | |
| Пульт дистанционного управления | нет |
| Таймер включения/выключения | нет |
| Особенности | |
| Тип хладагента | R 410A |
| Фаза | однофазный |
| Фильтры тонкой очистки воздуха | нет |
| Регулировка скорости вращения вентилятора | есть |
| Другие функции и особенности | возможность регулировки направления воздушного потока |
| Габариты | |
| Внутреннего блока сплит-системы или мобильного кондиционера (ШxВxГ) | |
| Наружного блока сплит-системы или оконного кондиционера (ШxВxГ) | 45.3×38.8×36.5 см |
| Вес внешнего блока | 17 кг |
Инструкции к пульту управления и к кондиционерам Fujitsu
Эксплуатация климатической техники намного упрощается, если использовать пульт для кондиционера fujitsu, который является важнейшей частью этого устройства. Это моноблок с дисплеем и кнопками управления, который работает от батареек и позволяет настроить основные режимы работы устройства, включить и выключить его, переключать программы дистанционно
Если же кондиционер перестал выполнять команды, исходящие от пульта, нужно обратить к руководству по пользованию устройства. В нем содержатся советы и рекомендации, как восстановить работу устройства: например, убедиться в работоспособности его элементов питания, проверить целостность корпуса и экрана. Если видимые повреждения отсутствуют и была произведена замена батареек, а кондиционер все еще не реагирует на команды, необходимо обратиться в сервисный центр для его ремонта.
Кроме советов по пользованию пультом, инструкция к кондиционерам fujitsu содержит информацию, как использовать функции устройства, как правильно настроить тот или иной режим и прочие разъяснения. В ней имеются все описания к основным рабочим узлам, размещены электронные схемы, копии сертификатов качества и гарантия на кондиционер.
Коды ошибок кондиционеров Akvilon
Кондиционеры укомплектованы системой самодиагностики и защиты. Устройство определяет экстремальные показатели – замерзание, перегрев и активирует соответствующую функцию — может включить авторазмораживание, если замерзнет внешний тепловой обменник, или предотвратить его замерзание. Автоматически включится в установленном ранее режиме, после перебоя подачи электроэнергии.
Кодовые ошибки систем с опцией самодиагностики выводятся в окошке дисплея. Индикатор «Температура», показывающий F1, F2 или F4, сигнализирует о неправильной работе одноименной системы. Ошибки, начинающиеся на Е — с Е1 по Е6 свидетельствуют о неисправностях электросистем.
Как выбрать оконный кондиционер
В современных оконных кондиционерах есть возможность смены направления потока «холодный-теплый воздух». Для помещений большой площади выбирают более мощные модели. Инверторный двигатель позволяет работать в более широком диапазоне внешних температур и экономить ресурсы.
Безопасные моноблочные конструкции просты в управлении и экономически доступны большинству населения.
Не устанавливают этот тип кондиционеров, если оконный проем расположен непосредственно под потолком. При монтаже стоит также учитывать свободу забора воздуха с улицы. Неэффективно ставить оборудование при близком расположении ограждающих конструкций, рекламных щитов.
Это самый простой и дешевый тип климатической техники, но для гарантии безупречной работы монтаж следует доверить профессионалам.
Плюсы оконного кондиционера:
- Простой монтаж при наличии проема;
- Отсутствие магистральных элементов;
- Исключена утечка хладагента;
- Возможность приточной вентиляции в ряде моделей;
- Надежная и долгая эксплуатация.
Минусы:
- Повышенный уровень шума;
- Недостаточная теплоизоляция на зимний период;
- Для установки подходят не все типы оконных рам;
- Закрывает часть окна, уменьшая видимость и ограничивая доступ света в помещение.
Высокий уровень шума объясняется расположением компрессора непосредственно в моноблоке. Даже в самых современных моделях проблема шумоизоляции решена лишь частично. Любая сплит-система работает намного тише.
Не рекомендуется устанавливать оконные кондиционеры в районах с суровым климатом из-за необходимости демонтировать агрегаты на зимний период.
Основные достоинства оконных кондиционеров
- Это климатическое оборудование имеет большую мощность. Максимальная мощность – 8 кВт, как и у солидных бытовых сплит-систем.
- Стоимость оконных моноблоков на 30-40 % меньше, чем стоимость аналогичных сплит-систем.
- Оконные кондиционеры легко обслуживать, поэтому цены на сервисное обслуживание ниже, чем обслуживание других видов климатического оборудования.
- Это климатическое оборудование легко и просто монтируется.
- Оконный кондиционер занимает в помещение минимум места.
- В оконном моноблоке отсутствуют соединения во фреоновой магистрали, что исключает утечку фреона.
- Кондиционер этого типа имеет более высокий КПД и долгий срок эксплуатации по сравнению с любой сплит-системой.
- Еще одним несомненным достоинством считается то, что кондиционер подает действительно свежий воздух. Этой функцией обладают только дорогие сплит-системы.
Инструкции к пульту управления и кондиционерам AVEX
Для оптимизации расходов был разработан единый пульт для кондиционера. Его форма стандартная – в верхней лицевой части располагается относительно большой ж/к дисплей, под ним основные четыре кнопки управления. Ниже находятся вспомогательные, предназначенные для активации и регулировки дополнительных функций. Расстояние между кнопками нормальное, что минимизирует вероятность одновременного нажатия.
В инструкции к пульту описаны следующие основные опции:
- Swing. Выбор направления воздушного потока, его интенсивности.
- Turbo. Скорость кондиционирования автоматически выставляется на максимальное значение. Необходима для оперативного охлаждения или нагрева комнаты, если такая функция имеется.
- Timer. Установка времени включения/выключения устройства. Есть возможность заранее запрограммировать стандартный или пользовательский режим работы.
- Sleep. Предназначен для функционирования в вечерние и ночные часы. При активации снижается производительность, но одновременно с этим падает уровень шума.
- Обогрев. Нужен для повышения температуры в помещении.
- Оттаивания. Включается автоматически, если на наружном блоке появилась наледь. После активации устройство не будет работать сразу – потребуется 10-15 минут для оттаивания.
К недостаткам д/у можно отнести отсутствие в корпусе датчика температуры и функции поиска устройства при его потере. Но это никак не влияет на качество и надежность работы. Для правильной работы необходимо современно заменять батарейки. Первый признак недостаточного питания – задержка активации функции при нажатии кнопки.
Как выбрать оконный кондиционер
В современных оконных кондиционерах есть возможность смены направления потока «холодный-теплый воздух». Для помещений большой площади выбирают более мощные модели. Инверторный двигатель позволяет работать в более широком диапазоне внешних температур и экономить ресурсы.
Безопасные моноблочные конструкции просты в управлении и экономически доступны большинству населения.
Не устанавливают этот тип кондиционеров, если оконный проем расположен непосредственно под потолком. При монтаже стоит также учитывать свободу забора воздуха с улицы. Неэффективно ставить оборудование при близком расположении ограждающих конструкций, рекламных щитов.
Это самый простой и дешевый тип климатической техники, но для гарантии безупречной работы монтаж следует доверить профессионалам.
Плюсы оконного кондиционера:
- Простой монтаж при наличии проема;
- Отсутствие магистральных элементов;
- Исключена утечка хладагента;
- Возможность приточной вентиляции в ряде моделей;
- Надежная и долгая эксплуатация.
Минусы:
- Повышенный уровень шума;
- Недостаточная теплоизоляция на зимний период;
- Для установки подходят не все типы оконных рам;
- Закрывает часть окна, уменьшая видимость и ограничивая доступ света в помещение.
Высокий уровень шума объясняется расположением компрессора непосредственно в моноблоке. Даже в самых современных моделях проблема шумоизоляции решена лишь частично. Любая сплит-система работает намного тише.
Не рекомендуется устанавливать оконные кондиционеры в районах с суровым климатом из-за необходимости демонтировать агрегаты на зимний период.
Выводы и полезное видео по теме
Пример правильной работы прибора фирмы Lessar:
Месторасположение основных узлов и деталей кондиционера для их отладки в случае ошибок, рассмотренное на примере модельного ряда Rational:
https://youtube.com/watch?v=tlH4l9sdEHQ
Для устранения любой неисправности в бытовом, полупромышленном кондиционере Lessar, необходимо детально изучить конструктивные особенности блоков системы. Указанные в технической инструкции гидравлические и электрические схемы позволят провести самодиагностику прибора, а также самостоятельно отремонтировать вышедшие из строя детали и микросхемы.
В расположенном ниже блоке вы можете оставить комментарий, задать вопрос и разместить фото по теме статьи. Здесь можно рассказать о собственном опыте в определении нарушений по коду и собственноручном устранении проблемы. Поделитесь, пожалуйста, полезной информацией, которая может пригодиться читателям сайта.
