Особенности монтажа колен водосточной системы

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

  • на линию длиной 10 м и меньше – 1 водосток;
  • если длина желоба превышает 12 м – 2 отвода;
  • для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
  • на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

  1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
  2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
  3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

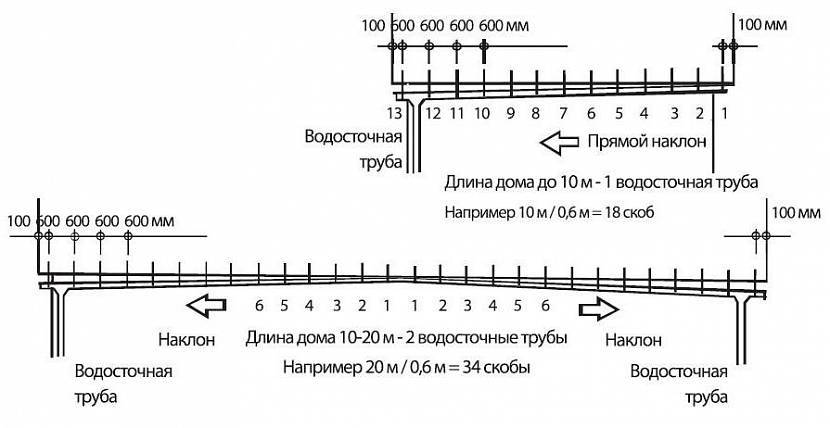

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

  • N – искомое значение;
  • L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

  1. Измерить расстояние от отмостки до края крыши.
  2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
  3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Материал труб внутреннего водостока

При выборе материала труб внутренних водостоков учитывают назначение и этажность здания, климат местности и микроклимат помещений (отапливаемые или нет, повышенная влажность бассейнов и гидротехнических сооружений, горячие цеха производств и т. п.), финансово-экономические факторы.

Для устройства внутренних водостоков в жилых и общественных зданиях до шести этажей и производственных помещениях высотой до 10 м можно использовать канализационные трубы и фасонные изделия из чугуна. Более высокие сооружения оборудуют стояками и горизонтальными отводами из напорных чугунных труб. Подходят также напорные асбоцементные трубы, соединяемые асбоцементными муфтами и чугунными фасонными изделиями. Такие трубопроводы требуют защиты от механических воздействий (ударов, повышенных точечных нагрузок).

В последнее время все большее распространение получили трубы из различных пластмасс. Так, оптимальные эксплуатационные характеристики позволяют применять трубы из полиэтилена на любых участках внутреннего водостока. Для подпольных участков системы и выпусков используют также изделия (трубы, желоба, лотки и пр.) из бетона и железобетона, керамики.

В связи с подверженностью коррозии во внутренних трубопроводах нецелесообразно применять стальные трубы. Исключение могут составить трубы с двусторонним полимерным покрытием, но они не оптимальны с экономической точки зрения.

На российском рынке наибольшим спросом пользуются трубы и комплектующие для внутренних водостоков торговых марок Aquasystem, «Дёке» (Docke), Grand Line, Icopal («Икопал»), Ruukki, «Металл Профиль».

Источник

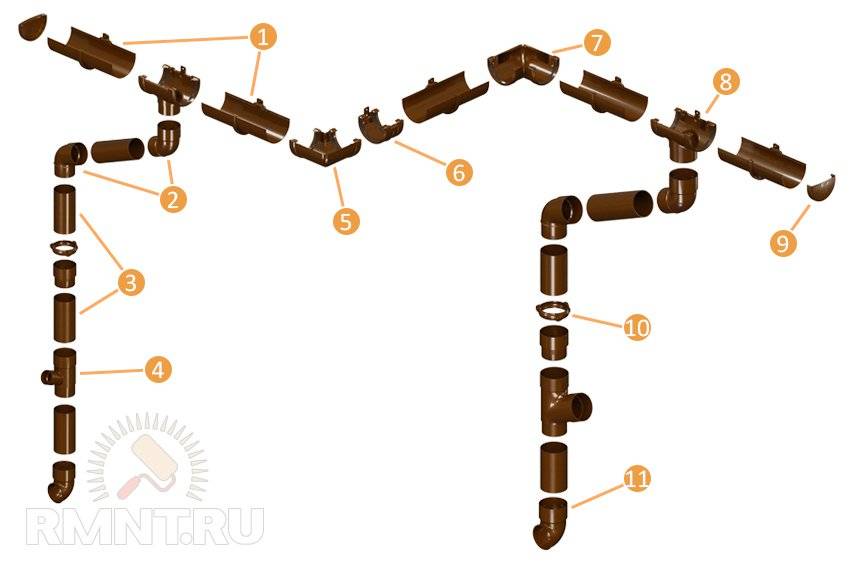

Виды колен для водостока

Наиболее распространённые материалы изготовления этих фасонных элементов:

  • пластик;
  • оцинкованная сталь;
  • нержавеющая сталь.

В зависимости от конструктивных особенностей такой элемент водосточной системы, как колено можно разделить на 2 основных вида:

Жёсткое колено обладает неизменным (фиксированным) углом. Как уже говорилось выше, наиболее распространённые варианты углов это: 45, 60, 90°. Жёсткие изделия наиболее распространены и используются везде. К их достоинствам можно отнести: механическую прочность, устойчивость к температурным перепадам.

Гофрированное изделие является более интересным, с конструктивной точки зрения. Точка изгиба приспособления оснащается подвижными механизмами, с помощью которых без труда можно самостоятельно регулировать угол наклона.

Особенно востребованы такие изделия в том случае, если для установки водосточной конструкции требуется множество фитингов. Удобство заключается в том, что при покупке гофроколен вам не придётся заниматься подбором разных углов для каждого фитинга. Однако основным минусом такого соединительного элемента является недостаточная прочность. Поэтому использовать гофрированные модели рекомендуется только в случаях, когда это оправдано.

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклонаИсточник blues-dev.ru

  • Монтаж сливов проводится после завершения фасадных работ, но до того, как уложено финишное покрытие на крыше.
  • Залог правильного функционирования конструкции — уклон водосточного лотка, без которого вода будет двигаться недостаточно быстро, и переливаться за края желоба. Уклон водостока на 1 метр регулируется СНиП. Минимальная величина уклона по нормативным документам составляет 1-2 мм на один метр слива, что считается минимально необходимым для беспрепятственного удаления воды.
  • Поскольку вода перемещается естественным способом к более низкому уровню, уклон водостока организовывают в сторону воронки. На практике рекомендуется задавать угол наклона водостока на 1 метр в 3-5 мм. Например, если длина горизонтального лотка составляет 6 м, то один его край будет на 2-3 см ниже другого.
  • Величина уклона зависит от сечения желоба и его длины. Чем больше диаметр слива и длиннее сектор, тем меньше задается уклон. Самые узкие и короткие лотки могут монтироваться с уклоном в 5 мм. Угол также увеличивается, если желоб не цельный, а сборный; это позволяет воде не замедляться на соединяющих швах.

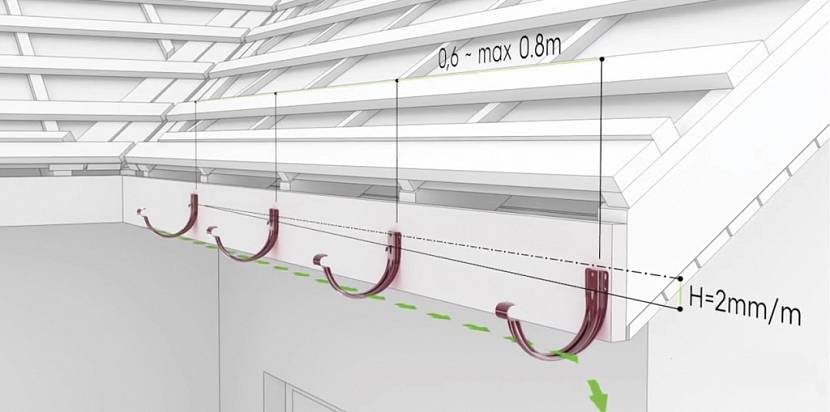

  • Кронштейны, поддерживающие лоток, должны монтироваться на строго определенной высоте, чтобы сохранять плавный уклон конструкции и не снижать скорость воды. Добиться правильной установки можно при помощи строительного шнура или любой прочной нити. Для этого крайние кронштейны закрепляются в нужных местах и на нужной высоте друг относительно друга, чтобы обеспечить правильный угол. Шнур, протянутый между крайними точками, показывает высоты промежуточных держателей, которые монтируются с шагом 0,5-0,7 м.

Расчет скоб для разных видов уклонаИсточник patter.ru

Нюансы установки водосточной системы на плоской крыше

На плоских крышах всё равно должен быть уклон хотя бы в 1-2°, это обязательное условие установки водосточных труб. Как правило, водосборный желоб в наружной конструкции устанавливают с тыльной стены, к которой идёт уклон.

Такие воронки можно ставить не только по центру кровли, но и у наружных стен, на расстоянии не больше 60 см. При необходимости можно устроить несколько приёмных воронок.

Как правильно установить внешние водостоки на плоской крыше

Водосточная система кровли, как любая другая строительная конструкция, нуждается в расчёте и проектировании. Именно с этого и стоит начать.

Расчёты для наружной водосточной системы

Есть общие правила системы водостока с крыш любого размера:

  • для настенных или подвесных желобов угол ската кровли должен быть не меньше 15°;
  • наклон продольного желоба делают не меньше 2°;
  • высота бортов для желобов – не меньше 12 см;
  • нельзя делать расстояния между сливными трубами больше 2 м;
  • водосточные трубы рассчитывают, исходя из размеров крыши. На каждый квадратный метр кровли должно приходиться 1.5 см² сечения трубы.

Площадь кровли посчитать очень легко – это задача для пятиклассника.

Есть сложные формулы для расчёта водостоков, в которых задействованы данные по осадкам в регионе. Но можно значительно упростить задачу. Воспользуйтесь этим алгоритмом, определяющим минимальные параметры:

Площадь кровлиMin сечение труб, ммMin сечение желобов, мм
Менее 50 м²75100
50-100 м²90120
100-200 м²100105

Основы монтажа наружного водостока для крыши своими руками: мастер-класс

Иллюстрация Описание действия

Для монтажа своими руками металлических водостоков для крыши подберите желоба и трубы соответствующего сечения. Кроме них вам потребуются соединительные муфты и углы, если таковые есть на вашей кровле. Чтобы подсоединить водосток к стене, нужно ещё подобрать колено к воронке.

Для крепления лучше использовать универсальные металлические кронштейны для водостока. Их можно согнуть под любым углом, соответствующим наклону вашей кровли.

На схеме наглядно показано, как должен располагаться желоб относительно свеса крыши.

Согните язычок кронштейна под углом, соответствующим вашему скату.

Закрепите кронштейн с помощью саморезов

Обратите внимание: систему водостока удобнее монтировать ещё до конца монтажа кровельного материала, чтобы он вам не мешал. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр

Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр.

Закрепите кронштейны по всему скату на расстоянии не более 60 см друг от друга.

В крайнем желобе разметьте и выпилите отверстие для приёмной воронки.

Если ваш желоб металлический, слегка отогните края вырезанного отверстия в наружную сторону.

Закрепите желоб на кронштейнах с помощью клемм или гибких язычков, установите воронку.

Установите заглушку в конце желоба.

Если вы устанавливаете внутренние или наружные углы, соединительные муфты, то обрезиненные части нужно обработать силиконом.

Зазор между желобами при соединении не должен быть больше 2 мм.

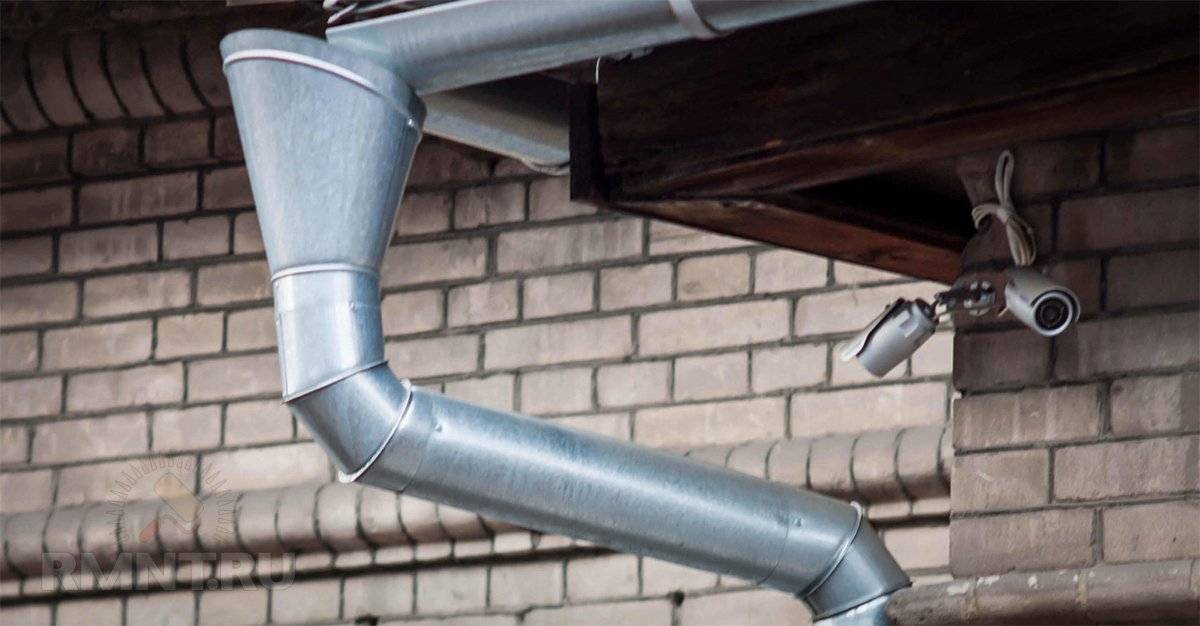

Установите колено водосточной трубы, которое направит водосток ближе к стене и закрепите на стене муфты для монтажа труб.

Установите сливные трубы и закройте муфты винтовыми замками или клеммами.

Установка внутренних водостоков на плоской крыше своими руками

Внутренний водосток – конструкция более сложная в монтаже, чем наружный. Она тоже требует тщательных расчётов и имеет нюансы в установке:

Ни в коем случае внутренние водостоки не прячут в толще стен. Для них обустраивают шахты или коробы

  • если трубы располагаются внутри неотапливаемых помещений, то необходимо предусмотреть их обогрев с помощью кабеля;
  • если в здании есть чердак, в нём обустраивают утеплённый трубопровод с уклоном;
  • в стояках следует предусмотреть окошки для прочистки в случае засорения.

Расчёт внутреннего водостока

Для внутреннего водоотвода требуется по одной приёмной воронке на каждые 0.75 м² кровли. Сечение трубы стока – 1 см на те же 0.75 м². Специалисты не рекомендуют приближать стояки водоотвода к наружным стенам, чтобы избежать их промерзания.

Для крыши площадью 200 м² достаточно сливной трубы диаметром 100 мм.

Монтаж внутренней водосточной системы своими руками: видеокурс

Внутренний водосток можно изготовить самостоятельно, но, если вы не уверены в своих силах, лучше доверьте это профессионалам. Видеокурс о том, как установить внутренний водосток своими руками:

Монтаж водостока

  1. В первую очередь необходимо состыковать колено с воронкой. Стоит отметить, что колено пластиковое трубы водосточной монтируется несколько иначе. При установке пластиковой модели необходимым мероприятием является монтаж уплотнительного кольца из резины. Посредством этого элемента достигаются необходимые герметизационные показатели. Фиксируется уплотнительное кольцо с помощью специального клея.
  2. Изделие из оцинкованной стали надевается на водозаборную воронку и фиксируется с помощью специального хомута. Метод его соединения с отрезком водоотвода зависит от использованной разновидности.
  3. Водосток, расположенный в вертикальной плоскости, соединяется со вторым коленом и закрепляется хомутами. Последующая установка водостока производится с использованием специальных фитингов — муфт.

Без такого элемента, как колено, при монтаже водостока не обойтись. Его выбор зависит от многих факторов, одним из главных параметров является диаметр.

Размеры

На современном рынке можно встретить отметы самых разнообразных размеров. Это позволяет подобрать подходящий вариант для любой конструкции. Длина колена в длину обычно не превышает 350 миллиметров с каждой стороны от сгиба. Когда требуется установить обводную деталь больших размеров, используются дополнительные соединительные элементы в виде отрезков трубы.

Различия между отметами в основном заключаются в диаметре и угле сгиба. Стандартные диаметры таких делателей имеют следующие значения: 10, 12, 13, 14, 15, 16, 18, 20 и 22 сантиметра. Наиболее распространенные значения угла составляют 45 и 60 градусов.

Многие производители также готовы изготовить колено на заказ с необходимыми параметрами.

Инструкцию по монтажу труб и колен водосточной трубы смотрите в видео ниже.

Особенности монтажа

Установка изделий из полимеров и металла различается на этапе присоединения к водоприемнику. Пластиковая обводная деталь трубы монтируется при помощи резинового уплотнителя. Он необходим для создания герметичного трубопровода. Фиксируется уплотнительное кольцо с помощью специального клея.

Стальной отвод надевается на водозаборную воронку и закрепляется с помощью особого хомута. Способ состыковки с отрезком водоотвода зависит вида последнего.

Дальнейшая сборка идентична для изделий из любых материалов. Водосток, расположенный в вертикальной плоскости, соединяется со вторым коленом и закрепляется хомутами. После монтаж системы ведется с применением муфтовых соединителей.

Стоимость детали невелика. Она колеблется от 100 до 500 рублей в зависимости от материала. Выгоднее приобретать их у производителей или в комплекте всего водостока.

При выборе металлоизделий сделайте акцент на надежности фальцевого крепления стыка, которое в первую очередь подвергается нагрузкам во всей водосточной системе и не редко его разрывает. Чаще всего это случается зимой и весной, когда большое количество осадков, тает лед и снег на крыше, но на улице при этом сохраняются отрицательные температуры.

Источник

Назначение изделия

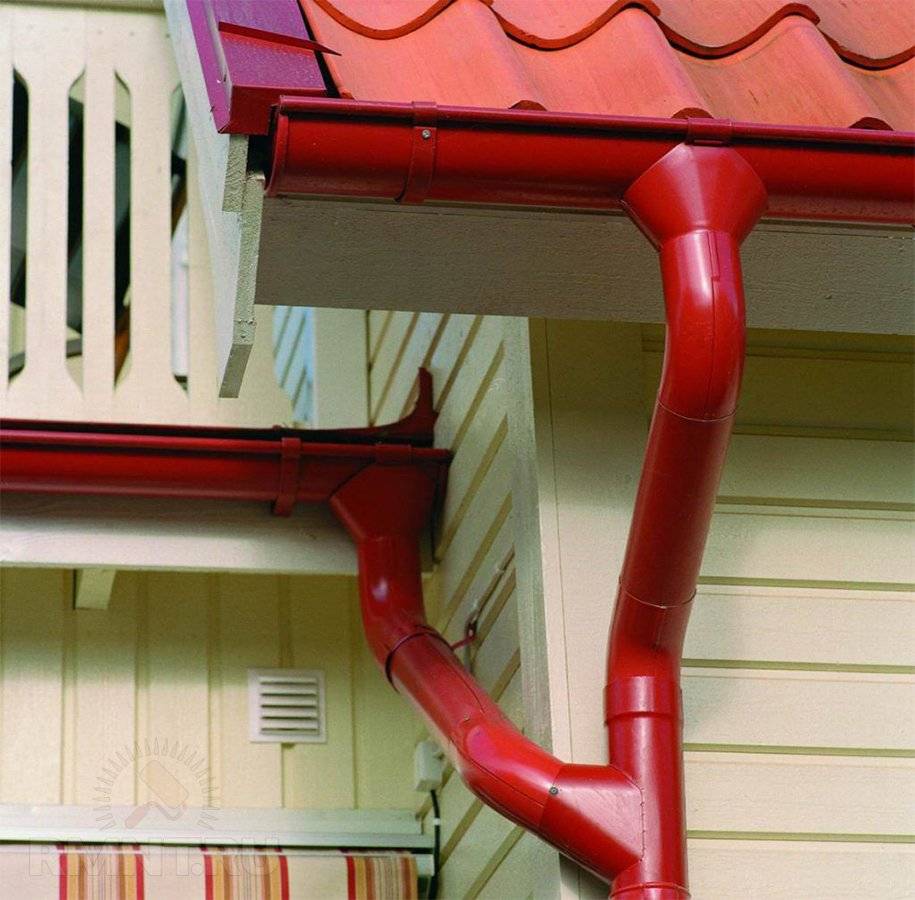

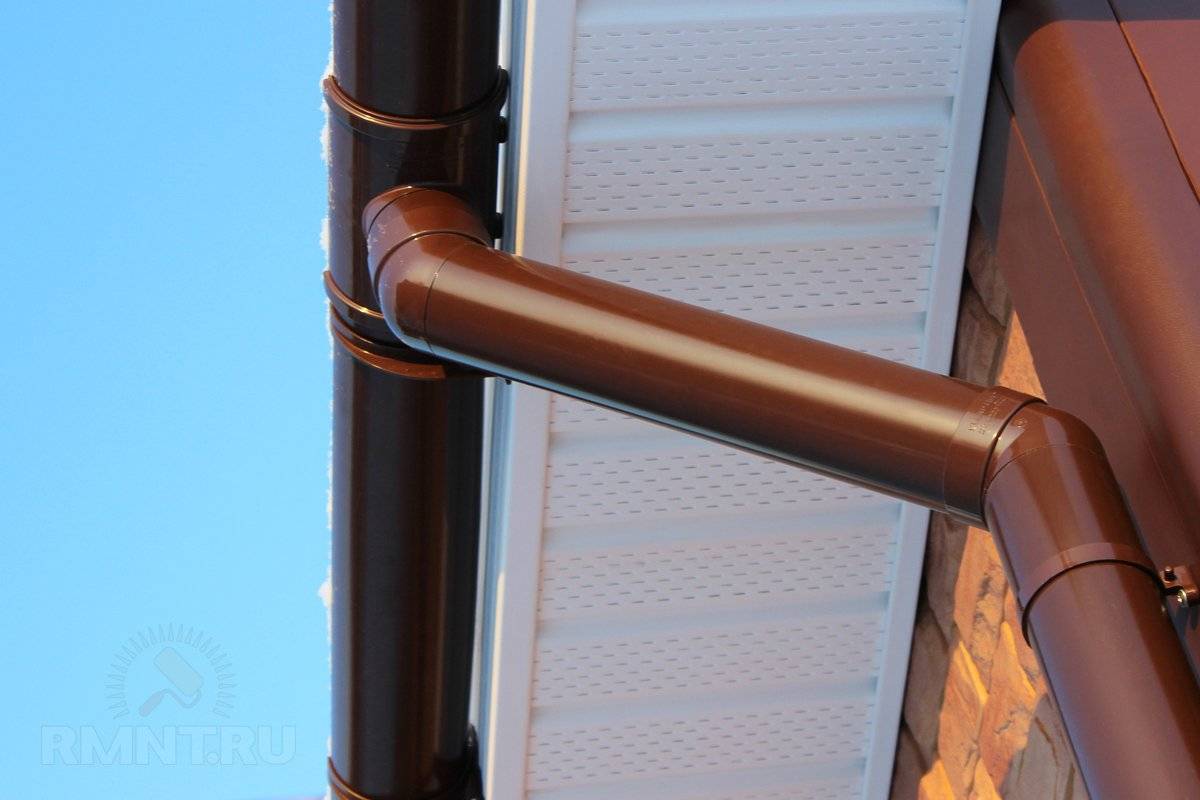

Колено выглядит как коротенькая труба, согнутая под углом в 45, 60 или 90 градусов. У элемента несколько важных функций:

  • Вертикальная часть водоотвода фиксируется максимально близко к стене – на расстоянии в 3–5 см. Но воронка для сбора воды отстает от вертикали на большее расстояние. Соединить их можно только с помощью пары колен.
  • Здания оснащают карнизами, эркерами, колоннами и другими элементами архитектуры. Сборка прямых водосточных магистралей невозможна. В самых сложных случаях используют до шести колен.
  • Коленная деталь помогает организовать слив. Если жидкость из водостока течет прямо, она выливается прямо на отмостку и может повредить стенку и фундаментное основание. Для увеличения расстояния на нижнюю часть сточной трубы ставят обвод нужной длины.

Иногда используют отметы в декоративных целях для создания пропорциональной композиции. Их делают контрастного цвета по сравнению с основной системой.

Колено для водостока: что это и зачем нужно

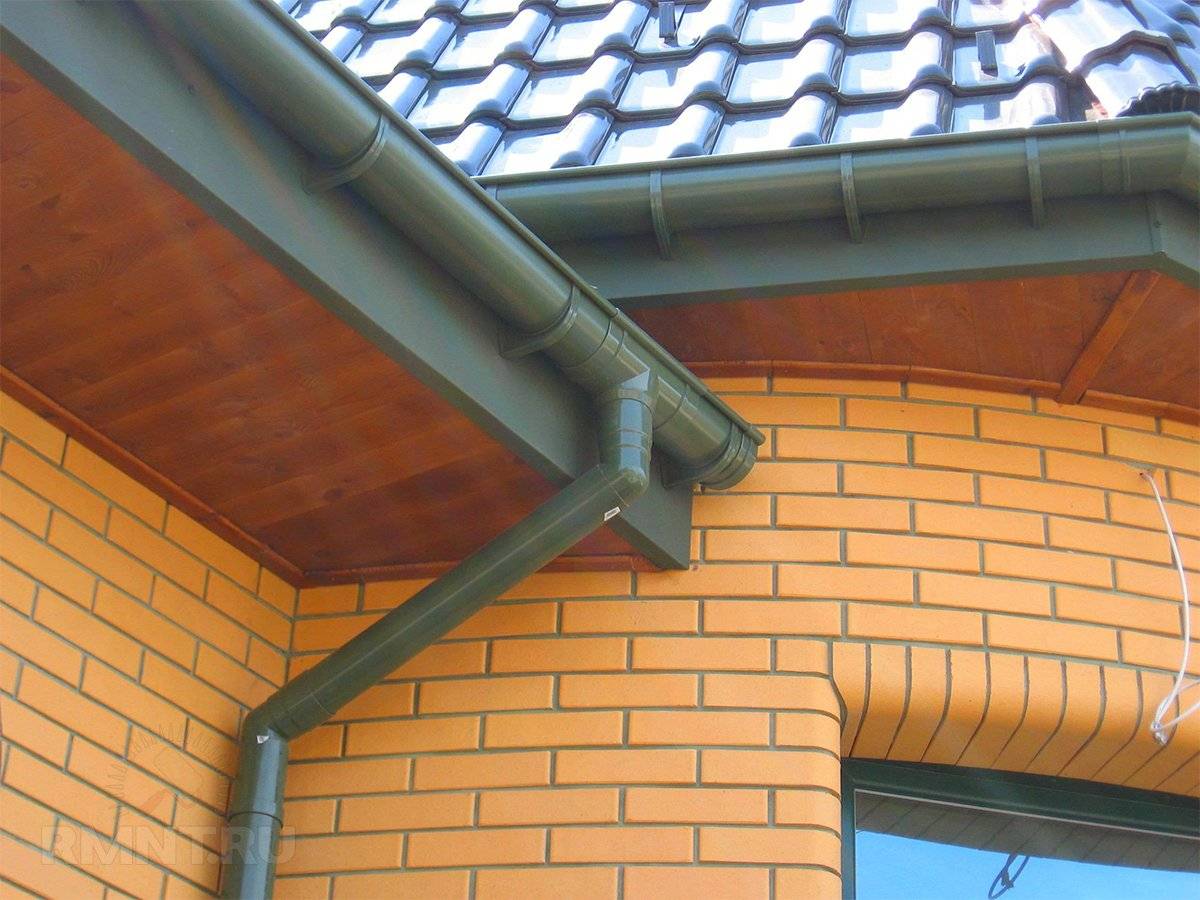

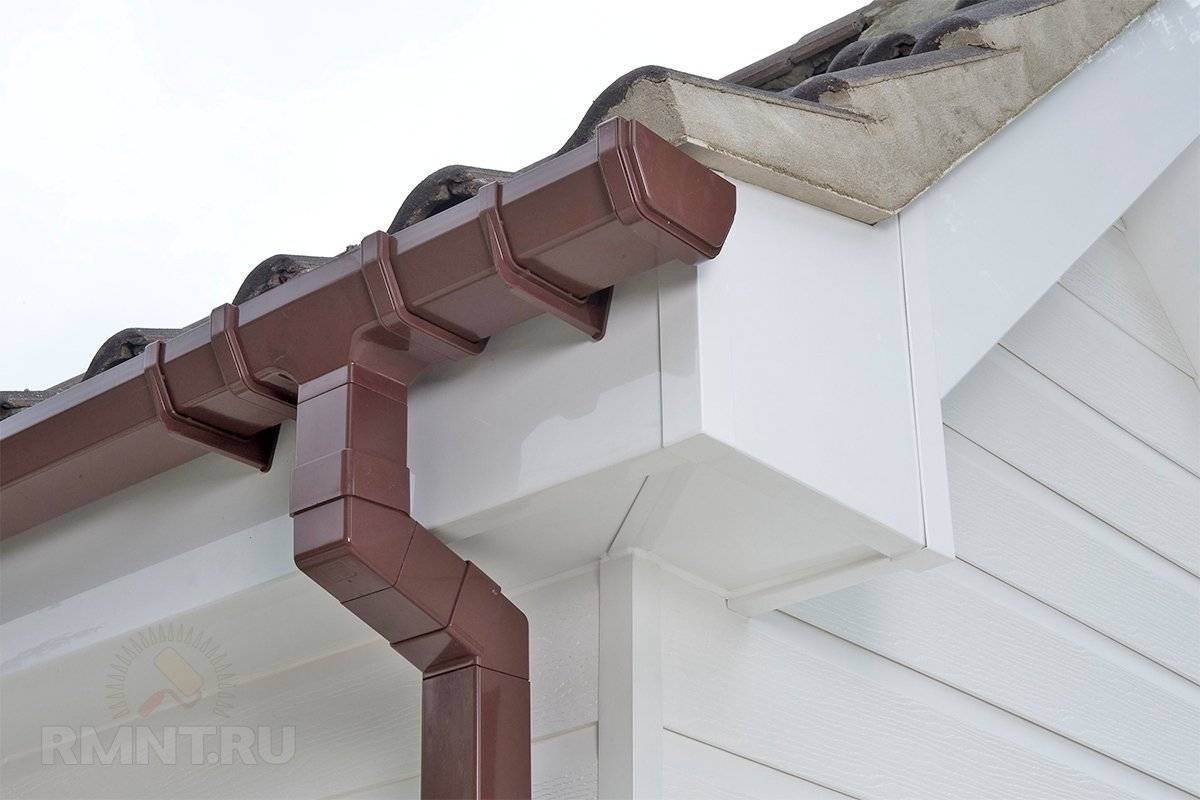

По фасадам и кровле практически всех зданий, в том числе частных домов, проходит система отведения и сбора талой и дождевой воды, попросту — водосток

Сайт RMNT решил рассказать о такой важной части всей водосточной системы, как колено. Выясним, каким оно бывает и зачем используется

Составляющих у водосточной системы, как видите много. Колено — один из основных элементов. Собственно, это кусок трубы, изогнутый под углом. Наиболее популярны детали с изгибом в 45 и 60, но есть и в 90 градусов.

Важно! Специалисты против применения колен с прямым углом изгиба! Такой резкий поворот может привести к засору всей системы, проблемам со стоком воды. Поэтому такие колена используются только в случаях крайней необходимости

Чаще всего колено используется для соединения вертикальной трубы с воронкой, которая обеспечивает слив воды из горизонтального желоба, идущего по периметру кровли. Кроме того, колено используется, чтобы отвести воду подальше от цоколя, защитить его от прямых струй. Такое сливное колено называется ещё отмет, располагается в самом низу вертикальной трубы и является завершающей деталью всей системы.

Конструктивно колена на водостоке необходимы в следующих случаях:

  1. Нельзя присоединить воронку из желоба непосредственно к вертикально идущей трубе. Колено выступит соединительной деталью.
  2. На фасаде есть выступы и какие-то конструкции, которые нужно обходить, пуская трубу под определённым углом.
  3. Для отвода осадков подальше от стен и фундамента здания.

По материалу изготовления колена, как и остальные детали водосточной системы, делятся на металлические — из оцинковки или нержавейки — и пластиковые. Выбор зависит от того, из какого материала у вас остальные трубы и желоба, ведь присоединять пластиковое колено к металлу будет по меньшей мере странно, а зачастую и просто невозможно. В целом лучше всего покупать все элементы водосточной системы вместе, комплектом, так они точно совпадут по размеру, цвету и характеристикам материала.

Кроме того, колена могут быть гофрированными и жёсткими. С жёсткими уже ничего не поделаешь, у них угол изгиба был задан на производстве. А гофрированные металлические можно изгибать так, как нужно. Гофрированные колена целесообразно применять там, где много обводов, конструкция всей системы сложная.

В длину колена для водостоков обычно не превышают 350 миллиметров в каждую сторону от центра изгиба, это сравнительно небольшой элемент. Диаметр может быть разным — от 10 до 22 сантиметров, и он, разумеется, должен совпадать с диаметром трубы и воронки, к которым будет крепиться.

Напомним, что портал Rmnt.ru приводил пошаговую инструкцию по монтажу водосточной системы частного дома с коленами.

Изготовление

Самый применяемый способ производства обечайки – вальцовка. Метод подразумевает деформирование листовой стали вдоль определенного направления. Для получения тонкостенной арматуры используют холодную вальцовку, толстостенной – горячую. Материал подбирают под способ формообразования: некоторые металлы склонны к появлению дефектов (трещин, изломов) при холодной обработке.

Производство проходит в несколько этапов.

  1. Стальной лист делят на заготовки нужного размера. Марка стали и толщина элемента зависит от назначения будущего изделия, проектной документации.
  2. Чтобы придать заготовке нужный радиус гиба, ее загружают на вальцовочный станок, зажав между валами. Для производства арматуры большого диаметра используют два листа.
  3. Концы одной или нескольких изогнутых заготовок сваривают между собой. Готовое изделие подвергают термической обработке для придания необходимых механических свойств. Торцы детали калибруют. Сварные швы проходят визуальную проверку, осмотр неразрушающими методами контроля (ультразвуковым, радиографическим) и другими методами, если того требует регламентирующая документация.

Характеристики

Производство стальных обечаек регламентируют государственные стандарты.

  • ГОСТ 52630-2012 содержит требования к размерам, конструкции, изготовлению, испытаниям, монтажу сосудов и аппаратов.
  • ГОСТ Р 54803-2011 содержит сведения о стальных сосудах высокого давления.
  • Расчет прочности производят согласно межгосударственному стандарту 14249-89.

К основным характеристикам оборудования относят:

  • наружный диаметр;
  • толщину стенок;
  • длину;
  • рабочее давление;
  • температуру и агрессивность рабочих сред.

Среди используемых марок стали:

  • Ст. 20 – углеродистая сталь, чья твердость увеличивается при термической обработке. Обладает средней теплопроводностью.
  • 09г2с – легированная сталь. Отличается устойчивостью к критически низким температурам, используется в областях, где требуется высокая износостойкость.
  • Ст. 13ХФА – конструкционная легированная сталь. Устойчива к коррозионным поражениям, растрескиванию.

ЗСПА — детали трубопроводов, 2020 Поставка трубопроводной арматуры по России и СНГ

Источник

Использование дополнительных аксессуаров

В качестве дополнительных аксессуаров в системе водоотвода применяют :

  • заглушки;
  • колена (45° или 90°);
  • отводы (на два или три потока);
  • резиновые уплотнители (для пластиковых систем);
  • компенсаторы (устранение последствий теплового расширения).

Заглушки используются, как для пластиковых, так и оцинкованных водосточных систем любой формы. Они предназначены для закрытия тупикового ответвления желоба, которое не ведет в сторону воронки. Колено служит для изменения направления водосточных труб на определенный градус. Это дает возможность обойти различные архитектурные особенности или спрятать водосток с тыльной стороны. Отводы на несколько потоков позволяют в одну выпускную трубу свести стоки от всех имеющихся водосточных труб, тем самым значительно экономя время и деньги, так как отсутствует необходимость дополнительно сооружать канализационные сливы под каждую воронку. Резиновые уплотнители применяют при соединении между собой желобов и водосточных труб, которые служат одновременно и гидроизоляцией зазора и дополнительным фактором крепления. Компенсаторы – это современные элементы водосточной системы, предназначенные для предотвращения деформаций при тепловом расширении.

При эксплуатации водосточных систем очень часто возникают трудности, которых не наблюдалось при монтаже. Зачастую это связано с засорением водосточной системы, нарушением её целостности или механическим повреждением. Так, после осеннего периода года практически все желоба необходимо прочищать от листвы, скопившейся там за весь год. Выходом в данной ситуации может стать установка защитной сетки, накладывающейся сверху желоба и имеющей перфорированную поверхность. Это дает возможность беспрепятственного прохода воды в водосточную систему, одновременно задерживая листья.

Важно знать, что, несмотря на установку защитной сетки, необходимо проводить периодическое очищение желобов от мусора и листьев. Другим распространенным случаем является повреждение пластиковых водосточных систем вследствие их промерзания. Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления

Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления

Другим распространенным случаем является повреждение пластиковых водосточных систем вследствие их промерзания. Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления.

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м2.

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных — 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Подсчет количества крепежных крюков ведут по следующей формуле:

где N – количество крюков;

L – длина карниза;

0,6 – рекомендованный нормативной документацией шаг между крюками.

Подсчет количества водосточных труб можно найти, используя формулу:

где N – количество водосточных труб;

Нкарниза – высота от земли до карниза;

Низгиба – высота изгиба трубы;

Lвставки – длина вставки воронки;

Lтрубы – длина водосточной трубы (обычно 3 или 4 метра).

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности

В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см2 сечения водосточной трубы приходится порядка 1 м2 кровли

Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых:

  • количество атмосферных осадков в году;
  • климатическая зона и максимальная отрицательная температура;
  • площадь крыши;
  • наличие дождевой канализации;
  • другие факторы.

Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.

Сфера использования колена водосточной трубы

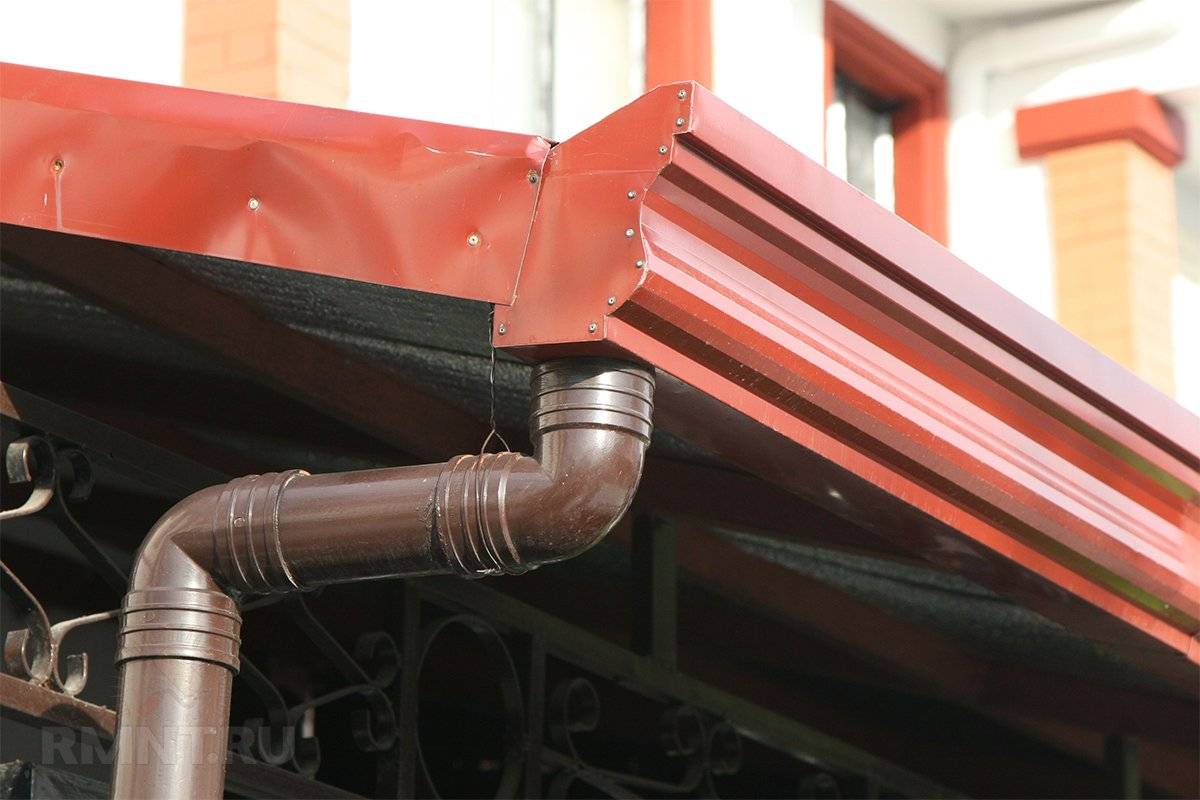

Колено водостока может иметь разный угол изгиба, но наиболее распространёнными являются модели с углами в 45, 60, 90°. Этот элемент используется для стыковки воронки, которая осуществляет сбор осадков, с водосточной трубой, расположенной в вертикальной плоскости.

Однако чаще всего жёлоб фиксируется к стропилам. Водосточная труба в таком случае располагается очень близко к стене, а именно на расстоянии от 3 до 5 см. При таком расположении водостока, для его стыковки с водосборной воронкой в любом случае потребуется использовать два водосточных колена.

А также это изделие используют для обхода всяческих препятствий при монтаже (выступов, карнизов и т. д.). В зависимости от того, насколько сложное архитектурное препятствие потребуется огибать, может быть использовано от 2 до 6 колен.

Водосточное колено практически во всех случаях используется при монтаже слива

Если вода вытекает прямо из слива, то тогда она оказывается в непосредственной близости от стен и, что более важно — фундамента здания. Для увеличения расстояния на нижнюю часть водостока устанавливают деталь нужной длины

Исходя из этого, на один стояк водостока необходимо устанавливать не меньше 3 колен.

Колена изготавливаются для водостоков из разных материалов, в том числе для полимерных систем

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
