Принцип работы конвекторов отопления для частного дома

Монтаж оборудования

Монтаж напольного конвектора отопления необходимо проводить строго по рекомендациям, описанным в прилагаемой инструкции по эксплуатации, тем более, когда устанавливается вариант, встроенный в пол. Работу по установке начинаем с тщательной разметки, алгоритм всех действий хорошо показан на этом видео

https://youtube.com/watch?v=PbXkRkZAax0

Прокладка труб

При монтаже системы в строящемся доме все работы заканчиваются до отделочных работ и заливки полов. Конвектор соединяется с водопроводом шлангами с металлической оплеткой или трубами из цветного металла, при этом лучше провести отдельное подключение от центрального отопления.

При замене радиатора центрального отопления на напольный конвектор, подключение делаем по ранее установленной и действующей схеме.

Проверка уровня

Очень важно установить изделие строго горизонтально — для этого на нем есть регулировочные болты. Это правило касается всех конвекторов — располагаемых на полу или встраиваемых в него

После установки и проверки работоспособности начинается окончательная заливка и выравнивание пола: кромка корпуса изделия не должна выступать выше уровня пола. Последней, после окончательного высыхания пола, устанавливается декоративная решетка.

Что собой представляет конвекторный обогреватель

Чтобы понять принципы работы прибора, нужно разобраться с его конструкцией. Итак, конвекторный обогреватель – что это такое, его устройство.

Элемент нагрева устанавливается внутри полого корпуса. Охлажденные воздушные потоки поступают в установку через функциональные отверстия в нижней части, подогреваются, увеличиваются в объемах и поднимаются к потолку. После этого они выводятся через жалюзи направляющего типа под оптимальными углами, немного остывают, опускаются вниз, снова попадают внутрь конвектора. Эффективность конвекторных обогревателей высокая, экономичность хорошая. Процессы будут повторяться циклично до достижения оптимальных параметров.

Виды систем конвекторного отопления

Конвекторная система отопления бывает:

• Электрической. Для подогрева нагревательных элементов используется электрический ток, а сам электроконвектор подключается к сети переменного тока.
• Водяной. В таких приборах установлены трубы, внутри которых циркулирует жидкий теплоноситель (вода или антифриз). Водяные конвекторы подключаются к централизованным отопительным сетям, а при устройстве отопления каркасного частного дома – к автономной отопительной системе.
• Газовой. В этом случае используются специальные агрегаты на газе. Отопление в деревянном доме конвекторами на газе может быть организовано с использованием магистрального или баллонного топлива.

Рассмотрим характеристики и особенности каждой разновидности конвекторного отопления дома.

Газовые конвекторы

Подобные приборы могут работать на сжиженном или магистральном топливе. Чтобы подключиться к газовой магистрали, нужны соответствующие разрешения газовой службы. На использование баллонного газа никакие разрешающие документы не нужны.

В газовом конвекторе используется следующий принцип работы:

1. В камере сгорания установлена газовая горелка, где и происходит сгорание топлива. В результате этого выделяется большое количество тепловой энергии.
2. От этого тепла корпус прибора нагревается и начинает отдавать температуру воздуху в помещении. В этот момент начинает работать принцип конвекции, когда теплые воздушные массы поднимаются вверх комнаты, а на смену им проходят холодные потоки.

Такие отопительные приборы не получили большой популярности из-за своего громоздкого размера и сложного подключения, а также низкой степени пожарной безопасности. В результате сгорания топлива образуются продукты горения, которые нуждаются в отведении. Для этого прибор оборудуется коаксиальным дымоходом. Чтобы эту трубу вывести за пределы дома, в стене возле прибора нужно проделать отверстие подходящего диаметра.

Водяные конвекторы

Классический вариант устройства отопления дома – использование водяного конвектора. Такие приборы можно применять в частном доме или квартире. Для их работы нужно проложить трубопроводы, установить нагревательный прибор и подключить батареи. В централизованных системах достаточно подключить приборы к контуру квартиры.

В качестве теплоносителя в этих агрегатах используется вода или антифриз. В автономных системах для подогрева теплоносителя устанавливают газовый, электрический или твердотопливный котел. Вид топлива подбирается в зависимости от наличия ресурсов в том или ином регионе.

После подключения приборов к отопительному контуру нагретый теплоноситель отдает тепло металлическим поверхностям радиатора, от которых и происходит нагрев циркулирующего в помещении воздуха.

Для регулировки температуры в комнате на приборах устанавливают термостаты и регулировочные клапаны. Также это можно делать посредством управления работой нагревательного котла. Для спуска воздуха из приборов на каждом из них устанавливается специальный вентиль.

Электрические конвекторы

Такие агрегаты отличаются удобством, простотой использования и монтажа. Чтобы организовать отопление каркасного дома конвекторами, достаточно купить и подключить приборы к сети переменного тока. Агрегаты можно установить на полу или повесить на стену. В последнем случае на вертикальные поверхности предварительно крепятся кронштейны.

Преимущества использования электрических конвекторов:

• Простой монтаж. Все работы можно провести в течение получаса и выполнить своими руками.
• В приборе не циркулирует жидкий теплоноситель, который может дать течь или вызвать коррозию. По этой же причине агрегат не боится замерзания.
• Электрические конвекторы чаще бывают мобильные, поэтому могут устанавливаться в любом месте и при необходимости переноситься в другое помещение.
• Работой электроконвектора управляет автоматика. Электронные или механические системы управления позволяют поддерживать в помещении заданную температуру.
• Некоторые агрегаты имеют термостаты, поэтому при достижении определенной температуры воздуха в помещении автоматически отключаются, а при снижении этого показателя ниже установленного порога снова включаются.

Основной минус конвекторного электрического отопления заключается в том, что за обогрев даже небольшого дачного домика придется выложить существенную сумму, ведь электроэнергия не является дешевым видом топлива.

Принцип работы конвекционного обогревателя

Конвекционный радиатор отопления являет собой отопительный элемент, оснащенный большим количеством тонких металлических пластин, между которыми свободно циркулирует воздух. Во время работы конвектора воздух, находящийся между пластинами, нагревается и поднимается вверх, уступая место новой порции холодного воздуха. Такая постоянная циркуляция и обеспечивает достаточно быстрый прогрев помещения.

Соответственно, в случае отсутствия какого-либо элемента работа конвектора будет попросту невозможна.

Чаще всего нагревательный элемент конвектора выполнен в форме змеевика. Существуют также модели, где нагревателем выступает просто ровный отрезок трубы. В основном, нагреватель изготавливается из меди или стали

Важное условие – труба непременно должна выдерживать давление в 25 атмосфер. В качестве материала для изготовления ребер (пластин) конвектора используется, в основном, низкоуглеродистая сталь. При этом размер пластин во многом зависит от того, какая площадь обогреваемого помещения, и до какой температуры должен прогреваться в нем воздух

При этом, разумеется, немалое значение имеет и количество установленных пластин, и длина самого конвектора. В некоторых случаях для направления потока теплого воздуха используют специальные экраны, которыми накрывают часть конвектора

При этом размер пластин во многом зависит от того, какая площадь обогреваемого помещения, и до какой температуры должен прогреваться в нем воздух. При этом, разумеется, немалое значение имеет и количество установленных пластин, и длина самого конвектора. В некоторых случаях для направления потока теплого воздуха используют специальные экраны, которыми накрывают часть конвектора.

Если же вы установили модель с пластинами впрессованными, то будьте готовы к тому, что в скором времени будете наблюдать снижение степени прогрева пластины, соответственно – помещения.

Существует классификация конвекторов в соответствии с принципом циркуляции воздуха между пластинами:

• естественная циркуляция;
• принудительная циркуляция – нагретый между пластинами воздух выдувается в помещение при помощи вентилятора. В таком случае прогрев происходит несколько быстрее.

Расчет мощности электрообогревателя

Существует два способа, как рассчитать мощность аппарата.

По площади помещения

Следует учитывать, что расчет мощности агрегата отопления по площади дает приблизительные показатели и требует поправок. Но он отличается простотой и может применяться для быстрого, приблизительного расчета. Итак, исходя из установленных норм, для комнаты, имеющей одну дверь, одно окно и высоту стен 2,5 метра, требуется мощность 0,1 кВт/ч на 1 м2 площади.

Например, если взять для расчета комнату с площадью 10 м2, то требуемая мощность агрегата будет равна 10 * 0,1 = 1 кВт. Но стоит учитывать некоторые факторы. В случае угловой комнаты, коэффициент поправки будет 1,1. На это число следует умножать найденный результат. При условии, что комната имеет хорошую теплоизоляцию, в ней установлены пластиковые окна (энергосберегающие), то результат вычисления следует умножить на 0,8.

По объему

Чтобы рассчитать мощность конвектора отопления по объему, требуется:

1. 1. • вычислить объем комнаты (ширина*длина*высота);
      • найденное число необходимо умножить на 0,04 (именно 0,04 кВт тепла нужно для того, чтобы прогреть 1 м3 помещения);
      • применяя коэффициенты, произвести уточнение результата.

Вследствие того, что при расчете используется и высота комнаты, расчет мощности будет более точным. Например, если объем комнаты 30 м3 (площадь 10 м2, высота потолка 3 м), то 30 * 0,04 = 1,2 кВт. Получается, что для данного помещения потребуется нагреватель приблизительно с мощностью чуть выше найденной.

Для более точного результата, мощность следует высчитывать, с применением коэффициента. Если в помещении имеется не одно окно, то на каждое следующее, к результату добавляется 10%. Этот показатель может быть уменьшен, если произведена хорошая теплоизоляция стен (пола в частном доме).

Как дополнительного источника отопления

Если основного отопления при сильных морозах не достаточно, то часто электрический конвектор используют в качестве дополнительного источника тепловой энергии. Расчет, в таком случае производится так:

1. 1. • при расчете показателя по площади, на каждый квадратный метр требуется 30-50 Вт;
      • при расчете по объему, на 1 м3 требуется 0,015-0,02 кВт.

Третье место в рейтинге — за обогревателем ENSTO BETA mini EPHBEM

Финский конвектор ENSTO BETA mini EPHBEM – отличное решение для жилых комнат и санузлов. В серию BETA mini входит 5 моделей, которые отличаются по мощности, соответственно и по площади, которую способны отопить. Они не пережигают пыль, потому воздух остается чистым. Лицевая панель нагревается максимум до 60 градусов – конвектор допустимо монтировать даже в игровых комнатах.

Преимущества

• Обогреватель выключается сам при перегреве или опрокидывании. В целях пожаробезопасности ENSTO выключается и в случае, когда его заслоняют шторами или на лицевую панель вешают сушиться вещи, мешающие циркуляции воздуха.
• Второй класс защиты разрешает включать прибор в розетку без необходимости заземления.
• Термостат работает очень точно, что позволяет экономить энергию. Экономии способствует и высокий КПД конвектора.

Недостатки

Не обнаружено.

Итог

Модификация BETA mini EPHBEM — образец высокого финского качества, безопасности в эксплуатации, простоты и долговечности. Его можно вешать на стену, или ставить на пол, использовать в любой комнате, включая ванные и детские. Бета Мини от ЭНСТО – выгодное решение для создания идеального микроклимата.

	11 — 15 м. кв.	1300	От замерзания От перегрева	1523x235x85
	до 5 м. кв.	500	От замерзания От перегрева	853x235x85
	6 — 10 м. кв.	1000	От замерзания От перегрева	1121x235x85
	до 5 м. кв.	250	От замерзания От перегрева	585x235x85
	6 — 10 м. кв.	750	От замерзания От перегрева	986x235x85

Поможем подобрать необходимый товар

Мы создали умный фильтр, чтобы вы могли легко и быстро подобрать правильное оборудование

Электрические конвекторы

Площадь Тип термостата

Функции

1 Площадь

Выберите необходимую площадь помещения, м2

Для стандартной комнаты подбор електронагревателя происходит согласно нормы 100 Вт на 1 м2.

Рекомендации: чем лучше утеплено помещение, тем менше теплопотерь вы получаете, соответсвенно, на нагрев одного метра квадратного вы будете тратить существенно меньше електричества.

2 Тип термостата

Выберите тип термостата

Электронный термостат — более точно поддерживает температуру, бесшумен в работе, иногда чувствителен к скачкам напряжения. Управление конвектором может быть механическим, электронным и сенсорным.

Механический термостат – считается более надежным, но возможно отклонение от заданной температуры +- 2 градуса. Также при работе издает шум, поэтому не рекомендуем устанавливать в спальни. Управление таким конвектором может быть только механическим.

3 Функции

Выберите необходимые функции

Показать еще (13)

Как показывает практика, главное в электронагревателе — это функции «защита от перегрева» и «отключение при опрокидывании».

Рекомендация: при необходимости программирования обогревателя можно использовать таймер-розетки и смарт-розетки. Они, конечно, не такие удобные как заводское программирование, но свои функции выполняют прекрасно.

Размеры

Современные конвекторы обладают компактными размерами. Это относится одинаково к напольным, настенным и помещаемым внутрь пола моделям. Они имеют минимальную толщину и способны встраиваться в ниши, пространство под полом.

Самые тонкие вешаются на стену как картина. Обычно модели компактны и не превышают размеров стандартного масляного радиатора, а могут быть и вдвое меньше по габаритам.

При этом решающим будет не его высота или толщина. Наиболее эффективными считаются конвекторы небольшой высоты (напольные варианты) – до 40-50 см.

Размеры также зависят от типа конвектора. Традиционные настенные или напольные модели имеют уменьшенные габариты, тогда как встраиваемые в пол собираются из нужного количества секций и могут занимать значительную площадь под напольным покрытием.

Как правильно эксплуатировать конвекторный прибор

Эффективность работы конвектора напрямую зависит от его правильной эксплуатации.

Прежде всего, прибор необходимо правильно расположить, чтобы максимально улавливать холодные потоки воздуха, которые он будет нагревать.

Поскольку подача тепла увеличивается или уменьшается в зависимости от данных термостата, нужно обеспечить максимальную точность его работы, а при необходимости использовать выносной термостат.

Срок службы прибора продлевается за счёт продуманного использования его ресурсов — например, при отсутствии необходимости в высокой температуре снижать её до минимума, чтобы нагревательный элемент не изнашивался напрасно. А также необходимо регулярно проводить технический осмотр приборов, чтобы убедиться, все ли узлы системы находятся в безопасном рабочем состоянии.

Классификация конвекторов

Как и любой другой отопительный прибор, типы конвекторов отопления классифицируются с учетом различных их характеристик. В частности, есть несколько основных классификаций данного прибора:

• по типу монтажа конверторы бывают – напольные конверторы отопления, настенные (горизонтальные и вертикальные конвекторы отопления, потолочные конвекторы отопления), встраиваемые;
• по принципу нагрева – водяные, газовые, электрические (и отдельно инфракрасные конвекторы отопления);
• по принципу циркуляции восходу – с естественной и принудительной циркуляцией.

Рассмотрим более детально каждый из типов.

Принцип работы и классификация конвекторов для отопления дома

Конвекторное отопление дома может работать от разных тепловых источников. Это могут быть:

• Электрический элемент нагрева. Используется в конвекторах соответствующего типа.
• Металлические теплообменники. Они встречаются в газовых конвекторах для отопления дома.
• Водяные конвекторы. В таких теплообменниках нагрев теплоносителя происходит с помощью центральной котельной или газовым котлом.

Воздух, который соприкасается с теплообменником, нагревается и направляется вверх. Таким образом, происходит направленное движение, когда теплые массы поднимаются к потолку, а холодный поток воздуха устремляется вниз к теплообменнику. Ускорить процесс конвекции можно путем установки вертикальных ребер, которые направляют воздушные потоки.

В отопительном оборудовании, работающем на природном газе или электричестве, дополнительной установке подлежат специальные вентиляторы и термостаты, которые создают принудительную конвекцию.

Условно все виды конвекторов можно разделить на несколько категорий.

Водяные конвекторы

Устройство водяного конвектора

Отзывы по отоплению дома конвекторами данного вида в большей степени положительные. Водяное отопление встречается в любом жилом и административном здании, где есть конвекторы. Они представляют собой отопительный прибор, который состоит из металлической трубы и ребра, что на ней закреплены. По такой конструкции и происходит движение теплоносителя.

Данное отопление большинство граждан называют центральным водяным, но не конвекторным. Хотя именно последний вариант является правильным, поскольку наблюдается процесс конвекции.

Если говорить о водяных конвекторах для отопления частного дома , то они могут быть встроенные напольного типа. Эти приборы предназначены для монтажа под оконными проемами или в области прохода. Такие модели также могут использоваться не только в жилых домах, но и офисах, административных зданиях.

Конвекторное отопление, работающее по водяному принципу, эффективно в системах, имеющих циркуляционный насос и температуру его нагрева минимум 80 градусов. В остальных случаях их работа будет неэффективна.

Конвекторы электрического типа

Электрические конвекторы могут быть разных модификаций и мощности

Эти современные модели конвекторов, работающих от электричества, достаточно удобны в эксплуатации и эффективны. Но для регулярного отопления частного дома конвекторами следует выбирать более мощные модели, которые имеют защиту от перепадов напряжения и перегрева.

Конвекторы электрического типа монтируются на поверхность стены и подключаются к электропитанию. Отсутствие теплоносителя исключает его разморозку, позволяя тем самым использовать отопление в любое время. Как показывают отзывы, отопление дома конвекторами лучше использовать в вечернее время, когда все жильцы возвращаются домой. Так происходит немалая экономия затрат на отопление. К тому же большинство современных моделей имеют таймеры, с помощью которых можно задавать необходимое время работы на протяжении всего дня.

Подобрать оптимальное количество приборов необходимо с учетом площади самого дома. В среднем на обогрев 10 кв. м помещения потребуется конвектор мощностью 1 кВт. Будущие затраты можно высчитать, зная стоимость 1 кВт и длительность работы отопительной системы.

Это оптимальный вариант отопления конвекторами в деревянном доме, даче и прочей загородной недвижимости, поскольку нет необходимости в использовании газовой магистрали. К тому же данную отопительную систему можно использовать для нерегулярной работы. Она не только надежна и весьма эффективна, но и имеет высокий класс безопасности.

Газовые конвекторы для отопления дома

Газовый тип конвектора может для работы использовать газовую магистраль или баллоны. Это достаточно эффективная и доступная отопительная система. Один недостаток – это необходимость монтажа специального дымохода.

Судя по отзывам, конвекторное отопление дома более эффективно и экономично, чем использование газового котла. Экономия заключается в отсутствии необходимости прокладывать мощную систему труб и установку радиаторных батарей. Такая система хорошо подходит как при постоянном проживании, так и временном.

Следует учесть, что при движении воздушных масс происходит регулярное перемещение пыли. Это может доставить дискомфорт людям, страдающим аллергией или заболеваниями легких.

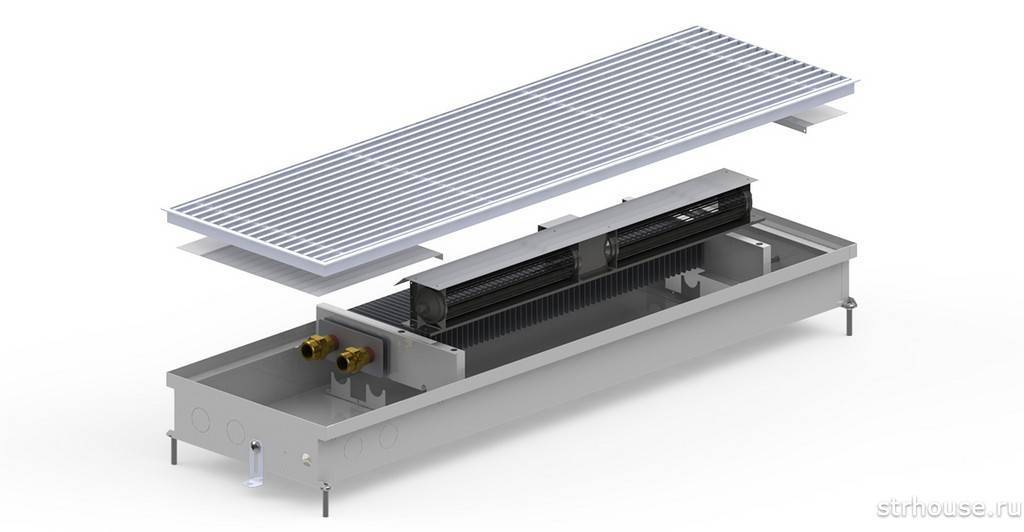

Конструкция встраиваемых в пол конвекторов отопления

Внутрипольный конвектор отопления имеет простую конструкцию и состоит из нескольких составных частей. В первую очередь это нержавеющий корпус, который устанавливается на черновой пол на специальных регулировочных ножках, позволяющих выровнять его по горизонту, и имеет отверстия для подвода отопительных труб.

Внутри корпуса располагается сердце отопительного конвектора – теплообмениик. Теплообменник имеет пластинчатую структуру для лучшего отвода тепла. Большинство таких теплообменников изготавливаются из обычной стали, но она является не самым лучшим материалом для таких устройств, так как подвержена коррозии и хуже отводит тепло, чем ее конкуренты – медь или алюминий.

У теплообменника есть выводы для подсоединения отопительных труб. Дополнительно такие приборы могут оснащаться отсечными кранами, либо термостатическими головками, для полуавтоматической регулировки температуры.

Сами теплообменники монтируются в корпусе с соблюдением необходимых зазоров, предусмотренных конструкцией. Делается это для обеспечения воздушного пространства, необходимого для правильной циркуляции воздушных масс.

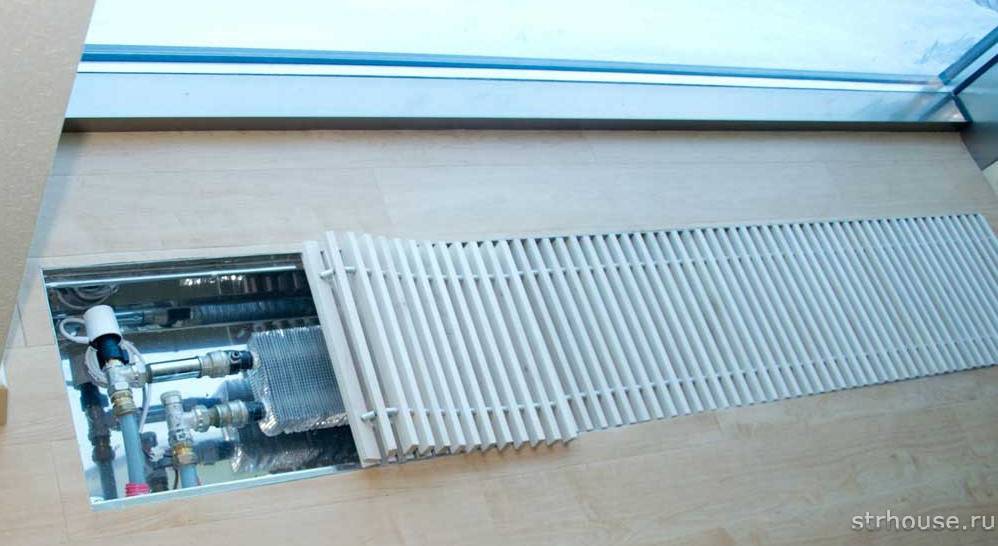

Завершает конструкцию встаиваемого в пол отопительного прибора декоративная решетка, которая закрывает теплооменный радиатор, но позволяет проходить через себя воздуху. Конвекторные решетки бывают двух видов:

• рулонные;
• цельные.

Для изготовления таких решеток применяют следующие материалы:

• дерево;
• камень;
• сталь;
• алюминий;
• пластик.

Принципиального различия между рулонными и монолитными вариантами нет, за исключением того, что рулонную решетку можно легко свернуть, обеспечив легкий доступ к конвектору для ревизии или уборки. Однако, при использовании внутрипольных конвекторов в проходных местах, следует применять решетки из более износостойких материалов, без использования большого количества пластиковых подвижных частей.

При монтаже встраиваемого конвектора заранее рассчитывают уровень чистового пола. Это нужно для того, чтобы над залитой бетонной стяжкой пола оставалась часть кожуха конвектора, которая будет закрыта чистовым покрытием пола. В итоге чистовое покрытие, будь то ламинат, паркет или плитка, должны лежать вровень с декоративной решеткой, чтобы добиться удобства при хождении по ней.

Достоинства и недостатки водяных конвекторов перед обычными радиаторами

Вы узнали много нового для себя о водяных конвекторах, но, скорее всего, вам этого будет недостаточно, чтобы понять, нужен ли лично вам такой отопительный прибор

Чтобы помочь вам сделать выбор (не важно – положительный или отрицательный), сравним водяные конвекторы с обычными радиаторами, привычными и хорошо знакомыми

+ Плюсы водяных конвекторов отопления

1. Конвекторы быстрее прогреваются до расчетной мощности. Причина этого достаточно проста: внутренний объем труб конвектора довольно мал, благодаря чему скорость циркуляции теплоносителя в системе выше. Конвекторы не только быстрее нагреваются сами, но и быстрее согревают помещение, чему в значительной степени способствует высокая теплопроводность реберных пластин.
2. Конвекторы не требуют высокой температуры теплоносителя: для эффективного обогрева помещения достаточно, чтобы вода в системе была прогрета до 50-60°С. Из этого следует, что затраты энергии на нагрев теплоносителя в отопительной системе с конвекторами меньше, чем в системе с радиаторами.
3. Конвекторы, в отличие от радиаторов, способны создавать эффективную тепловую завесу, отсекая холодные потоки воздуха, поступающие в помещение от окон. Окна не запотевают и не промерзают.
4. Воздушные пробки в водяных конвекторах отопления – большая редкость.
5. Благодаря малому весу конвекторов допускается их установка даже на легкие перегородки, сделанные, например, из гипсокартона. В случае радиаторов, особенно чугунных, о таком нельзя даже помыслить.
6. Конвекторы не представляют собой опасности для маленьких детей: поверхность корпуса практически не нагревается, а значит, вероятность обжечься об нее нулевая.

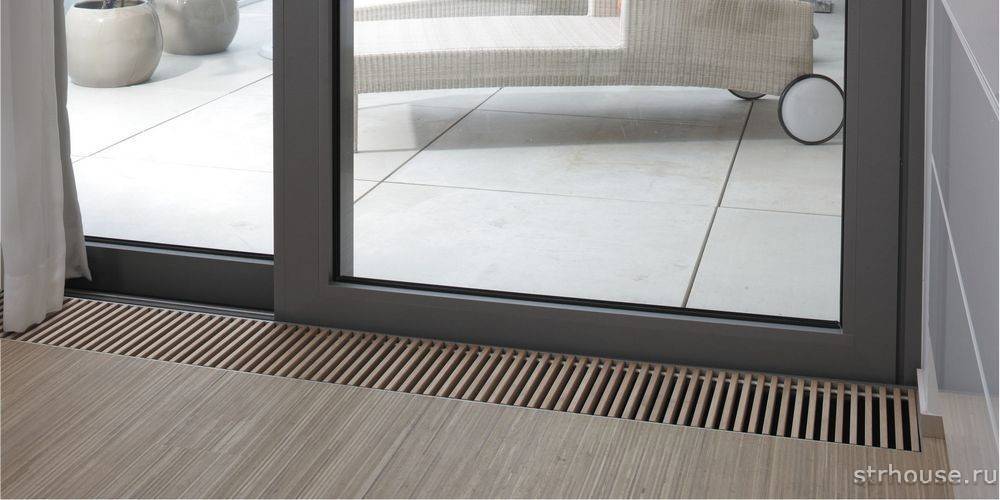

7. Скрытая установка внутрипольных конвекторов, при которой не видны ни трубы, ни сами отопительные приборы, – давняя мечта многих дизайнеров помещений, которая, наконец, стала явью.

– Минусы водяных конвекторов отопления

1. Конвекторы можно использовать только в помещениях с естественной вентиляцией. Забор воздуха из помещения с принудительной вентиляцией, как правило, осуществляется вблизи потолка. Это означает, что весь теплый воздух, создаваемый конвектором, будет вытягиваться наружу, т. е. работать отопительный прибор будет вхолостую.
2. В результате неравномерного распространения воздушных потоков, идущих от конвектора, возможно образование сквозняков.
3. Данный отопительный прибор способствует циркуляции в помещении пыли, перемещаемой конвекционными потоками воздуха.
