Коды ошибок RCI-E28HN / RCI-E37HN / RCI-E54HN / RCI-E72HN
Описание | Поведение индикатора | Код ошибки |
Нарушение внутренней и внешней связи | Мигает | E0 |
Наружная коммуникация | Мигает | EC |
Внутренний датчик температуры в помещении (IRT) | Мигает 1раз в 8с | E1 |
Датчик температуры в помещении (IPT) | Мигает 2раза в 8с | E2 |
Датчик температуры наружной катушки (OPT) | Мигает 3раза в 8с | E3 |
Нарушение системы | Мигает 4раза в 8с | E4 |
Неверная конфигурация модели | Мигает 5раз в 8с | E5 |
Неисправность двигателя внутреннего вентилятора | Мигает 6раз в 8с | E6 |
Датчик наружной температуры | Мигает 7раз в 8с | E7 |
Датчик температуры выхлопных газов | Мигает 8раз в 8с | E8 |
Привод IPM и ошибка модуля | Мигает 9раз в 8с | E9 |
Наружный вентилятор двигателя (двигатель постоянного тока) | Мигает 10раз в 8с | EF |
Ошибка датчика тока | Мигает 11раз в 8с | EA |
Ошибка EEPROM внутреннего блока | Мигает 12раз в 8с | EE |
Температура неисправность выключателя (сверху компрессора) | Мигает 13раз в 8с | EP |
Ошибка датчика напряжения | Мигает 14раз в 8с | EU |
Список кодов защиты:
Описание | Поведение индикатора | Код ошибки |
Защита от перенапряжения / пониженного напряжения | Мигает 1раз в 8с | P1 |
Защита от сверхтока | Мигает 2раза в 8с | P2 |
Выхлопная защита от перегрева | Мигает 4раза в 8с | P4 |
Слишком холодная защита в режиме охлаждения | Мигает ярко 5раз в 8с | P5 |
Защита от перегрева в режиме охлаждения | Мигает ярко 6раз в 8с | P6 |
Защита от перегрева в режиме обогрева | Мигает ярко 7раз в 8с | P7 |
Наружная надстройка / более низкая температурная защита | Мигает ярко 8раз в 8с | P8 |
Защита привода (программный контроль) | Мигает 9раз в 8с | P9 |
Модуль защиты (аппаратный контроль) | RUN: Blink; TIMER: 10 blink /8 sec | P0 |
Светодиод на наружной плате питания мигает 1 сек ВКЛ и 1 с ВЫКЛ во время ожидания компрессора и всегда горит (ВКЛ) во время работы компрессора; Если на ODU произошел сбой, индикатор (светодиод) предупреждает о неисправности в цикле, так что он светится в течение 0,5 секунд, темный в течение 0,5 секунды, мигает «n» раз, а затем затемняется в течение 3 секунд. Подробнее см. Таблицу ниже:
Во время ожидания компрессора светодиод мигает (1 раз в 1с). Во время работы компрессора он горит.
Если на ODU произошел сбой, светодиод предупреждает о неисправности в цикле, он горит в течение 0,5 секунд темным и в течении 0,5 секунд мигает «N» раз, затем затемняется в течении 3 секунд. Подробнее смотрите таблицу ниже.
Светодиод на плате наружного блока:
Мигает (N) | Описание |
1 | IPM защита |
2 | Повышенное напряжение / низкое напряжение |
3 | Избыточный ток |
4 | Защита от перегрева выхлопных газов |
5 | Защита от перегрева наружной катушки |
6 | Неисправность и защита привода (V1, VP1) |
7 | Ошибка связи с внутренним блоком |
8 | Ошибка перегрева компрессора (верхний выключатель компрессора) |
9 | Короткое замыкание / обрыв цепи наружного датчика температуры |
10 | Короткое замыкание / обрыв цепи датчика температуры наружного теплообменника |
11 | Короткое замыкание / обрыв цепи датчика температуры выхлопных газов |
12 | Ошибка датчика напряжения |
13 | Ошибка датчика тока |
14 | Ошибка IPM |
15 | Ошибка связи между платой источника питания и IPM |
16 | Нет обратной связи от электродвигателя вентилятора постоянного тока (наружный блок) |
17 | Состояние размораживания |
С чего начать диагностику неисправностей?
Современные кондиционеры – это интеллектуальные электронные устройства, работой которых руководит встроенный процессор. Именно он анализирует информацию, поступающую от множества датчиков, распознает неисправности и выводит их коды.
Возникающие ошибки бывают разовые, например, скачек напряжения в сети, а бывают длительные, например, замыкание обмоток вентилятора. Для того чтобы понять какова природа неисправности, первое, что необходимо сделать, это произвести перезапуск питания. Он перезагрузит системы управления кондиционером и обнулит сигналы от датчиков.
Для сброса ошибок отключите агрегат, затем выдерните вилку сетевого шнура кондиционера из розетки. Если сплит система подключена по отдельной линии, то отключите соответствующий автомат в щите
Для перезапуска необходимо отключить устройство от сети на 30 секунд и затем повторно включить. Если ошибка в работе была разовой, то ее код исчезнет с экрана или индикаторов и устройство опять начнет работать. Если же неисправность серьезная, то ошибка высветится вновь и потребуется устранять ее первопричину.
Нетипичные значения на дисплее
Если при включении режима «Нагрев» аппарат начинает работать, но через некоторое время перестает дуть воздух, моргает индикатор солнышко и светится надпись Н1, это означает переход прибора в режим разморозки.
Необходимо выключить устройство с пульта, зажать одновременно X-FAN и MODE. Через полчаса кондиционер должен заработать в нормальном ритме.
Иногда на дисплее может высветиться непонятный код, расшифровки которого нет в инструкции и на сайте производителя. К примеру, мигающее солнышко и значение Н7
В случае ошибки Н7 нужна диагностика модуля управления и индикации прибора. Ее сможет выполнить только специалист.
Значение Н6 расшифровывается как срабатывание датчика блокировки компрессора. Это происходит в двух случаях: когда сломан сам датчик и требуется его замена или при недостаточной заправке фреоном.
Также при такой ошибке возможен вариант с неправильным подключением питания крыльчатки внутреннего блока, который не учли при сборке. Здесь нужна разборка платы для уточнения причины и ее устранения.
Примеры маркировки кондиционеров и их расшифровка
Кондиционер «Panasonic» CS/CU-VE9NKE:
- CS/CU означает внутренний/внешний блок, другими словами – сплит-система;
- V – место сборки Япония. Буквенные индексы L и Y – Китай, P – Малайзия;
- E – инверторный тип, соответственно отсутствие индекса означает обычный кондиционер;
- 9 – мощность (производительность по холоду) в тысячах Btu (1 тысяча = 0,3 кВт);
- N – 2012 год выхода модели на рынок.
Кондиционер «Mitsubishi» FDKN208CEN:
- FD – полупромышленная серия;
- K – настенный тип установки;
- 20 – мощность (производительность по холоду) кВт;
- 8 – номер серии;
- C – режим работы «холод», если «H» – тогда «холод/тепло»;
- EN – однофазный, если «ES» – трехфазный.
Приведенных примеров достаточно для того, чтобы получить представление, насколько по-разному подходят производители климатической техники к маркировке кондиционеров. Если вы не сможете расшифровать ее – не стоит огорчаться, ведь качество техники этим не определяется.
Таблица расшифровки кодов ошибок
Error | Расшифровка | Русский перевод |
| P1 | Intake sensor error | Ошибка датчика на входе |
| P2 | Pipe (TH5) sensor error | Ошибка датчика теплообменника ТН5 (по схеме) |
| P4 | Drain sensor error/Float switch connector (CN4F) open | Переполнение дренажного поддона, или обрыв поплавкового датчика CN4F |
| P5 | Drain pump error | Ошибка дренажной помпы |
| P6 | Freezing/Overheating protection operation | Ошибка по обмерзанию или перегреву |
| P8 | Pipe temperature error | |
| P9 | Pipe (TH2) sensor error | Ошибка по датчику теплообменника ТН2 |
| PA | Forced compressor stop(due to water leakage abnormality) | Принудительная остановка компрессора (из-за переполнения дренажной системы) |
| E0, E3 | Remote controller transmission error | Нет связи с пультом управления |
| E1, E2 | Remote controller control board error | Неисправна плата пульта управления |
| E4, E5 | Remote controller signal receiving error | |
| E9 | Indoor/outdoor unit communication error (Transmitting error) (Outdoor unit) | Нет связи между внутренним и внешним блоком (Ошибка на внешнем блоке) |
| EE | Communication error between indoor and outdoor units | Отсутствует межблочная связь между внутренним и внешним блоками |
| U1,Ud | Abnormal high pressure (63H worked)/Overheating protection operationс | Высокое давление по датчику 63Н, или защита от перегрева |
| U2 | Abnormal high discharging temperature/49C worked/insufficient refrigerant | Сработал датчик 49С, очень низкое давление нагнетания, недостаток хладагента |
| U3, U4 | Open/short of outdoor unit thermistors | Обрыв, короткое замыкание термодатчика внешнего блока |
| U5 | Abnormal temperature of heat sink | Температура конденсатора не соответствует норме |
| U6 | Compressor overcurrent interruption/Abnormal of power module | Компрессор принудительно остановлен по токовой перегрузке, неисправен силвой модуль |
| U7 | Abnormality of super heat due to low discharge temperatureAbnormal high discharging temperature/49C worked/insufficient refrigerant | Сработал датчик 49С / очень низкое давление нагнетания / недостаток хладагента |
| U8 | Outdoor unit fan protection stop | Двигатель вентилятора внешнего блока остановлен |
| U9, UH | Abnormality such as overvoltage or voltage shortage and abnormal synchronous signal to main circuit/Current sensor error | Повышенное / пониженное напряжение питания, неисправность токового датчика |
| UF | Compressor overcurrent interruption (When compressor locked) | Компрессор остановлен из-за токовой перегрузки, компрессор заклинило |
| UP | Compressor overcurrent interruption | Остановка компрессора из-за перегрузки по току |
| Fb | Indoor unit control system error (memory error, etc.) | Ошибка платы управления внутреннего блока (EEPROM и т.д.) |

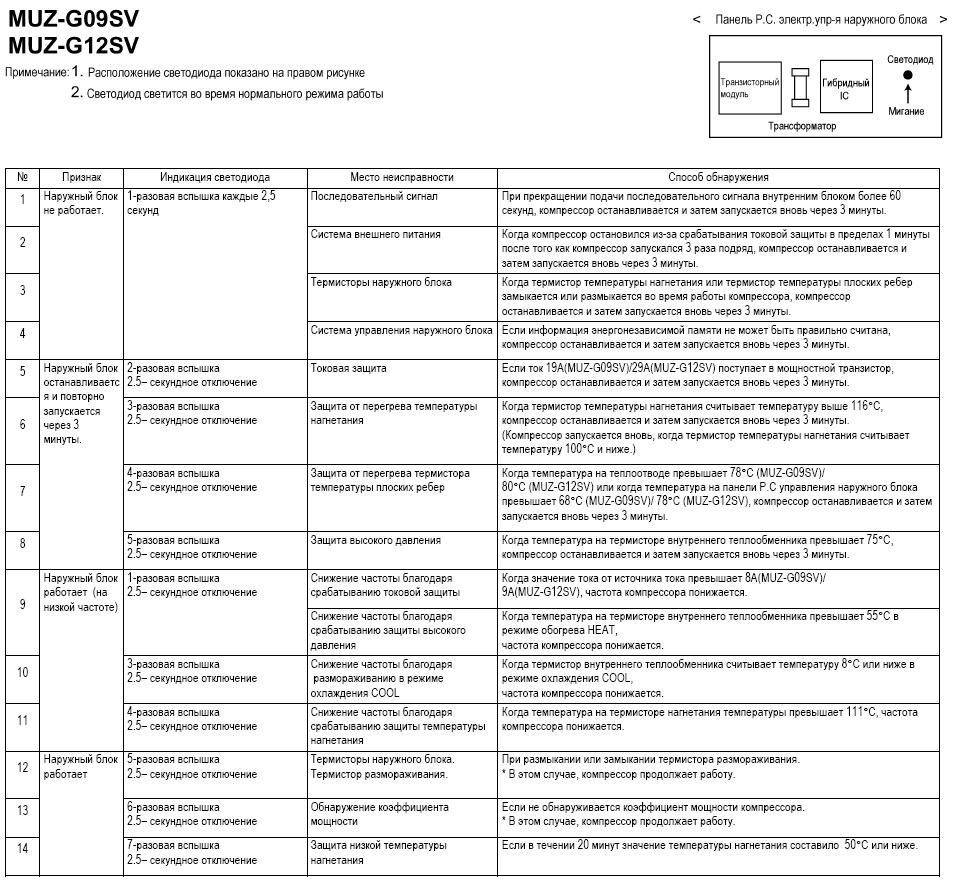

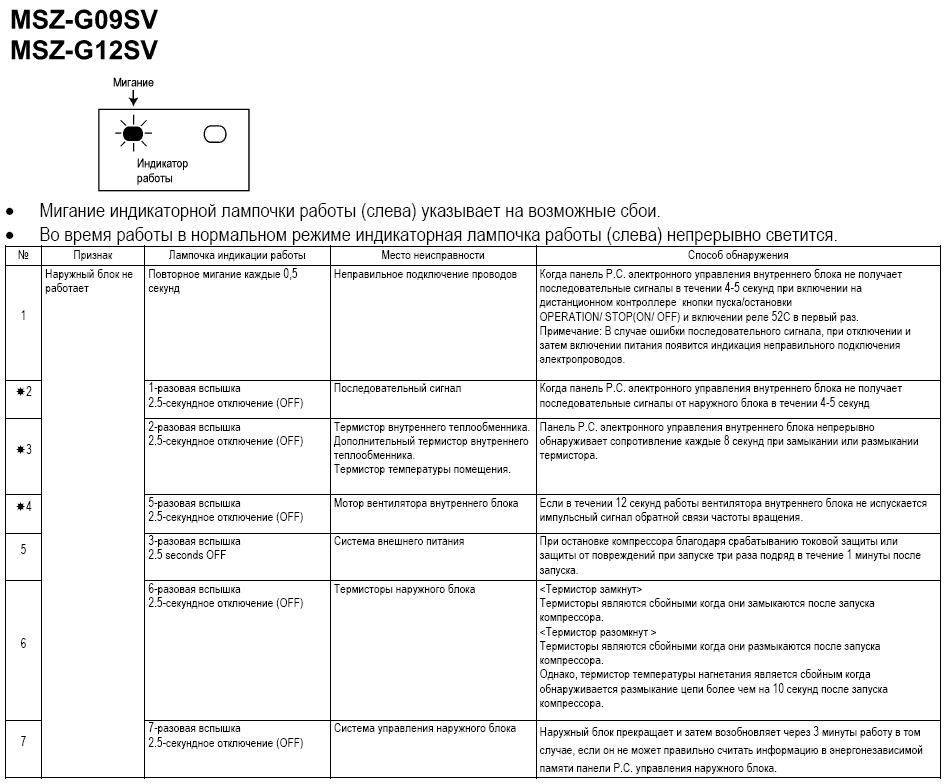

Коды ошибок бытовых кондиционеров
Определить ошибку в бытовых сплит системах можно по миганию индикаторов на панели внутреннего блока.
Для моделей:
MSC-GE20VB
MSC-GE25VB
MSC-GE35VB
MS-GE50VB
MSH-GE20VB
MS-GA60VB
MS-GD80VB
MSH-GA60VB
MSH-GD80VB
Скачать
Поиск и устранение неисправностей:
Скачать
Для мультизональных систем серии City Multi
Скачать на русском языке
Все серии и модели кондиционеров ME
Получить расшифровку всех возможных кодов холодильного оборудования Mitsubishi Electric можно на сайте:
Язык оригинальной документации – английский.
Программа Mitsubishi Electric Service
Компания Mitsubishi Electric разработала программу для телефонов с помощью которой можно получить расшифровку кода ошибок.
Программа позволяет считывать:
- цифровые коды ошибок
- индикацию светодиодов на панели кондиционера
Классификация кондиционеров Ballu
Виды кондиционеров марки Ballu нас интересуют с одной целью: чтобы понять, в инструкциях каких моделей стоит искать коды ошибок, а в каких – нет.
Все современные кондиционеры производителя Ballu делятся на 2 большие категории:
- для дома и офиса;
- промышленное оборудование.
Нас интересуют только менее мощные модели, предназначенные для домашнего использования, так как промышленным кондиционированием занимаются квалифицированные инженеры и техники.
Колонные, кассетные и потолочно-кассетные сплит-системы больше подходят для обслуживания офисных зданий, так как рассчитаны на большие площади и объемы
В быту чаще применяют два типа кондиционеров: 2-блочные сплит-системы и мобильные напольные агрегаты.
К первому типу, в свою очередь, относятся инверторные модели.
Актуальные DC-инверторные серии:
- DC-Platinum Black Edition
- ECO PRO DC-Inverter
- Platinum Evolution DC inverter
- Lagoon DC inverter
- i Green Pro
Инверторные модификации удобны тем, что можно плавно регулировать мощность.
Также к двухблочным кондиционерам относятся кондиционеры типа On/Off, актуальные серии которых:
- i Green Pro
- Bravo
- Olympio
- Lagoon
- Olympio Edge
- Vision PRO
А вот к одноблочные модели – это мобильные кондиционеры.
К этому типу климатического оборудования бренда относятся следующие серии:
- Platinum
- Platinum Comfort
- SMART ELECTRONIC
- SMART MECHANIC
- SMART PRO
Для чего важно это знать? Дело в том, что в инструкциях к любым видам сплит-систем и мобильной технике производитель не указывает кодов ошибок, а только описывает неисправности, которые могут случиться с кондиционером. Некоторые коды указаны в документации к колонным кондиционерам – они приведены ниже
Электронный дисплей, расположенный на лицевых панелях, информирует о температуре воздуха в помещении, на улице, а также может показывать скорость вентилятора или выбранный режим. Показ ошибок бытовых моделей не запрограммирован.
Как реагировать на коды ошибок
Теоретически, коды могут высвечиваться у любых моделей, имеющих цифровой дисплей. Но на практике далеко не все модели обладают этим функционалом. Например, у обычных кондиционеров Kentatsu цифровое табло, расположенное на внутреннем блоке, служит только для демонстрации температуры воздуха внутри помещения или выбранного режима работы.
Зато у колонных моделей, кроме общих правил действия при обнаружении неисправностей, в инструкции обычно размещена небольшая таблица с кодами.
Е01 – температурные датчики перестали правильно функционировать или вышли из строя.
Е03 – компрессор не может работать из-за пониженного тока.
Е04 – включилась блокировка наружного модуля
Р02 – компрессор перегружен
Если вы увидели на дисплее один из этих кодов – по рекомендациям производителя, нужно обратиться в сервисный центр. Без устранения поломки техника, скорее всего, не вернется в рабочий режим.
Многие пытаются самостоятельно решить проблему. Это возможно, если агрегат уже снят с гарантии и если вы обладаете достаточными знаниями и умениями
Е02 – произошла силовая перегрузка компрессора. Рекомендуется на некоторое время выключить сплит-систему, а затем снова нажать клавишу «Вкл.». Если прибор не начал работать или ведет себя необычно – издает нехарактерные звуки, дымит – нужно вызывать техника.
Р03 – при работе внутреннего модуля в режиме охлаждения температура испарителя упала ниже нормы.
Р04 – при работе внутреннего модуля в режиме обогрева температура испарителя поднялась выше нормы.
Р05 – внутренний модуль подает в комнату перегретый воздух.
Чаще всего эти 3 проблемы возникают по банальной причине: вследствие засорения воздушного фильтра. Нужно приподнять лицевую панель, убрать видимую грязь и пропылесосить фильтр.
При сильном загрязнении – достать его, промыть, высушить и вставить на место. Чаще всего работа кондиционера налаживается, а если нет – требуется помощь мастера, сертифицированного производителем.
У канальных и кассетных кондиционеров Kentatsu коды ошибок могут высвечиваться двумя способами:
- буквенно-цифровыми символами на электронном дисплее пульта управления;
- индикацией – комбинацией мигающих светодиодов.
Таблица с подробными разъяснениями дана в инструкции:
Сигналы светодиодов в таблице обозначены двумя типами символов: «крестик» (х) обозначает, что светодиод не горит, а «звездочка» – что мигает с частотой 5 Гц
Кардинально вмешиваться в работу кондиционера, снимать или самостоятельно переустанавливать важные узлы производитель запрещает. Но перед тем, как позвонить в техническую службу, он рекомендует еще раз проверить подачу питания и правильность выбранного режима.
Часто работа климатической техники останавливается из-за резкого изменения внешних условий – например, из-за перегрева. Он возможен, если в комнате появляется дополнительный источник тепла
Также нужно следить за герметизацией помещения: при открытых дверях или окнах сплит-система будет работать вхолостую.
LG
В системах кондиционирования LG микропроцессор при обнаружении какой-либо неполадки производит блокировку запуска агрегата, после чего подает сигналы миганием светодиода, которые сообщают код ошибки.
Если система обнаружила несколько проблем, то в первую очередь индуцируется та поломка, которая имеет наименьший порядковый номер. После чего, идет индикация неисправностей в порядке возрастания. В таблице, предоставленной ниже, указаны световые коды ошибок кондиционеров LG, и расшифровывается, что каждый из них означает.
Следует знать: возникновение похожих ошибок может быть спровоцировано неудовлетворительными параметрами электрической сети, или случайным сбоем, произошедшим в электронике агрегата. Поэтому не спешите сразу обращаться в сервис, а просто обесточьте прибор и проверьте электрическое напряжение. Также необходимо удостовериться в том, правильно ли выбран режим работы устройства. После этих проверок можно включить аппарат. Чаще всего, этот метод помогает в решении данной проблемы, и она больше не появляется.
Неисправности блока испарителя:
Обозначения дефектов блока конденсатора:
Обозначения в агрегатах LG Art Cool:
Особенности работы самодиагностики
При обнаружении поломки, сбоя в электронике, система диагностики климатических агрегатов Lessar выдает код ошибки на передней части панели внутреннего блока или пульте управления. Код неисправности представляет собой буквенное обозначение на экране и комбинацию светодиодов, которые в определенном порядке мигают.
Индикация ошибки и буквенно-цифровой шифр высвечиваются до тех пор, пока неправильная работа системы не будет полностью устранена.
Все модели оборудования фирмы Лессар подвержены некоторым поломкам в случаях неправильного монтажа и эксплуатации. Для этого каждая модель кондиционера оснащена функцией автопоиска ошибок для последующего устранения выявленных неисправностей
Если сплит-система неправильно функционирует, необходимо обратить внимание на дисплей. Там отображается ошибка работы прибора
Благодаря их наличию пользователь сможет самостоятельно выявить причину неисправности и по возможности устранить ее. В случае возникновения сложного нарушения, потребуется обратиться в сервисный центр за помощью.
Для самостоятельного устранения неисправностей необходимо более подробно разобраться в конструктивных особенностях климатического оборудования.
Бытовые (настенные, мультисплитсистемы) и полупромышленные (кассетного, напольно-потолочного, канального, колонного типа) системы состоят из двух частей, которые между собой сообщены фреоновой трассой – внутреннего и наружного компрессорно-конденсаторного блока.
Магистраль кондиционера соединяет между собой блоки и состоит из сигнального и соединительного силового кабеля, медных трубок для прохождения фреона и дренажной трубки для отвода жидкости из помещения. Для защиты от воздействия факторов внешней среды трасса помещается в прочную хлорвиниловую трубку
Конструкция внутреннего испарительного блока состоит из сетевого кабеля, передней панели, фильтрующих элементов, жалюзи, испарителя, вентилятора, поддона для скапливаемого конденсата, платы управления.
Составляющими внешнего блока сплит системы являются: компрессор, 4-ходовой клапан, датчик температуры конденсатора, капиллярную трубку, фильтр, управляющую плату, вентилятор. Более мощные кондиционеры – 36-60 тыс. BTU, – дополнительно оснащены реле высокого и низкого давления, глушителем, различными фильтрами, аккумулятором, датчиком температуры воздуха.
После ознакомления со схемой системы кондиционирования пользователь сможет выявить поломку, поменять и даже отремонтировать деталь или механизм, вышедший из строя.
