Коды ошибок кондиционеров Hitachi(хитачи) – расшифровка и инструкции

Настройка частотного преобразователя HITACHI, программирование

Настройка частотных преобразователей HITACHI (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей HITACHI.

• Выбор режима управления приводом HITACHI (управление по показанию датчиков, дистанционное управление, дистанционное управление).
• В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
• Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
• Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
• И в завершении, в программу управления частотным преобразователем HITACHI вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей HITACHI приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Частотный преобразователь HITACHI, скачать инструкции по эксплуатации

Ниже вы можете скачать руководства по эксплуатации частотных преобразователей HITACHI для всех серий, когда-либо выпущенных данным производителем.

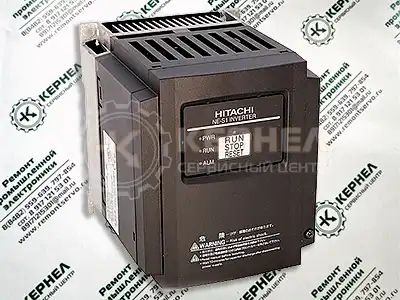

Частотный преобразователь HITACHI NE-S1 инструкция	Скачать PDF
Частотный преобразователь HITACHI X200 инструкция	Скачать PDF
Частотный преобразователь HITACHI L300P инструкция	Скачать PDF
Частотный преобразователь HITACHI WJ200 инструкция	Скачать PDF

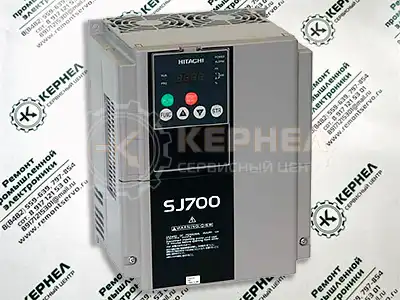

Частотный преобразователь HITACHI SJ700 инструкция	Скачать PDF

Схемы частотных преобразователей HITACHI

Схемы подключений частотных преобразователей HITACHI могут, отличатся друг от друга даже если эти преобразователи относятся ко одной линейке. Схема подключения преобразователя зависит от многих факторов таких как потребляемая частотным преобразователем нагрузка или питающая сеть к которой подключается частотник 200V – 380V и конечно же зависит от CPU в паре, с которым предполагается работа преобразователя.

Схема частотного преобразователя HITACHI SJ700	Схема частотного преобразователя HITACHI WJ200

Другие схемы подключений частотных преобразователей HITACHI вы найдете в руководстве пользователя.

Оставьте заявку на ремонт промышленного оборудования, используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Индикация кодов ошибок на внешнем блоке

LED 301 flashes	Range: Summit / Mono / Multizone outdoor unit
1	Normal, unit powered up
2	Over current on the compressorFaulty PCB or locked compressor
2 with LED302 lit	Over current on the compressorSystem power module or PCB failure
3	Compressor rotation speed is low, abnormal compressor rotor positionFaulty system power module, faulty compressor or PCB
4	Switching failure on the compressor Faulty system power module, faulty compressor or PCB
5	Compressor rotation low with over current detected High pressure detected, faulty fan motor/circuit or abnormally low voltage
6	Discharge thermistor temperature rising Short of refrigerant charge, faulty thermistor, faulty compressor faulty fan motor/circuit or main PCB
7	Faulty thermistor (Summit and Monozone only)
8	Compressor not accelerating above minimum rotation speedShort of refrigerant charge or faulty compressor
9	Communication error C/D terminals not connected, faulty interconnecting cable PCB failure {Summit and Monozone only)
10	Abnormal voltage Mains voltage incorrect or faulty reactor
12	Fan motor rotation is abnormalFaulty fan motor or PCB {check fuse)
13	Eprom error Main PCB failure
14	Over voltage is detected by system power moduleFaulty SPM

Мигание индикатора RUN раз в 2 секунды: Ошибка межблочной связи

 Если лампа RUN мигает 1 раз в секунду и отображает код ошибки – расшифровка в таблице ниже. Дисплей будет мигать, как показано на рисунке.

Если на внутреннем блоке мигает индикатор FILTER четыре раза, это означает что неисправность во внешнем блоке сплит системы.

Ошибка определяется по количеству вспышек LD 301. Если LD 303 горит постоянно, нормальное состояние.

Если LD 301 мигает совместно с LD 303 – это указывает на перегрузку (1), но не является аварией. Если LD 302 горит в сочетании с LD 303 – это указывает на перегрузку (2) условие, но не является аварией, а если LD 301 и LD 302 горят в сочетании с LD 303 – это условие перегрузки (3) , но не  является аварией.

На мультизональных системах только если LD 301 горит постоянно и LD 302 мигает несколько раз, это свидетельствует о неисправности термистора (см. таблицу для определения неисправного термистора). Если LD 304 мигает, количество вспышек обозначает ошибку коммуникации с соответствующим внутренний блоком системы. Проверьте соединения кабеля, а также платы управления.

LD 302 flashes	Thermistor that is fail
1	Compressor overheat (OH)
2	Defrost thermistor
3	Ambient thermistor
4	Narrow pipe (expansion) thermistor, for circuit 1
5	Wide pipe (suction) thermistor, for circuit 1
6	Narrow pipe (expansion) thermistor, for circuit 2
7	Wide pipe (suction) thermistor, for circuit 2
8	Narrow pipe (expansion) thermistor, for circuit 3
9	Wide pipe (suction) thermistor, for circuit 3

Как включить кондиционер

Использование кондиционера для охлаждения воздуха внутри вашего дома считается для данной бытовой техники основной задачей, но существуют сплит изделия, которые могут работать в двух ипостасях: холод и тепло. В установке их нет разницы, кроме небольших нюансов: кондиционеры устанавливаются только на стены дома, а современные модели сплит систем могут монтироваться и в потолочных перекрытиях.

Многие пользователи задают извечный вопрос, как настроить кондиционер самостоятельно? Инструкция трактует основные положения, как надо правильно эксплуатировать кондиционер определенной модели после окончания установки. Настраивайте изделие при помощи пульта дистанционного управления, как правильно с ним обращаться, мы подробно расскажем немного позже.

Режим охлаждения

Этой функцией мы пользуемся постоянно в домашних условиях, когда наступает жара, поэтому рассмотрим этот процесс более подробно.

Для того, чтобы включить кондиционер на холод, достаточно нажать клавишу с изображением снежинки, затем выбрать оптимальную температуру, до которой необходимо остудить воздух в помещении. Когда желаемый микроклимат достигнут, то выносной блок отключается автоматически, а блок испарителя продолжает свою работу — поддерживает установленные пользователем параметры.

Холодный поток воздуха выходит из испарителя и заполняет все пространство, вытесняя более теплый, который всасывается внутрь системы и охлаждается. Стоит температуре повыситься на пару градусов, как наружный блок опять включается в работу, чтобы понизить ее до оптимального варианта, который вы установили с помощью пульта на кондиционере.

1. Не стоит в квартире охлаждать воздух ниже 16 градусов. При этом надо помнить, что при работе устройства на полную мощность существует риск простудиться.
2. Разница между температурой наружного и внутреннего воздуха не должна превышать 5 градусов.
3. Не стоит включать изделие на холод при наружной температуре менее 12 градусов.
4. Все модели современных климатических устройств настроены, чтобы экономить электроэнергию, особенно этим отличаются конверторные изделия — они автоматически выбирают режим работы.
5. Все кондиционеры вообще не стоит включать при наружной температуре ниже 0 градусов.

Многие модели сплит установок, по заверениям производителей, могут работать при 20 градусах ниже ноля, обогревая помещение, но их надо обязательно выключать при сильных морозах, чтобы не поломать вентилятор

Особенно осторожно надо эксплуатировать эту технику во время внезапных оттепелей

Режим обогрева

Современные климатические системы могут подавать в квартиру не только охлажденный воздух, но и тепло. Для этого берем ПУ и следуем подсказкам.

1. Нажимаем клавишу Пуск или On/Off, затем кнопку с надписью Heat.
2. Если нет такой, то присутствует клавиша Mode или другая, над которой есть символы: снежинка, солнце, капля дождя и вентилятор. Переключайте режимы до тех пор, пока не появится на дисплее нужный символ.
3. Нажимая на + или – или же стрелки вверх/вниз, надо настроить необходимую температуру. Ее значение должно быть выше на 5 градусов той, что есть сейчас в помещении.

Первоначально включается вентилятор, а затем режим нагрева. Максимум через 10 минут изделие начнет нагнетать в комнату теплый воздух. Если на ПУ нет вышеописанных кнопок — вам не повезло, эта модель кондиционера не может работать в режиме тепло.

Во время настроек любая модель обязана откликаться на ваши действия: выдавать звуковые сигналы, мигать светодиодами. Во время приобретения изделия надо ознакомиться со всеми ее характеристиками, чтобы потом не ломать голову.

Комплектующие детали, что необходимо знать о них

Говоря о комплектующих деталях, стоит подробно остановиться на наличии подробной инструкции по эксплуатации, фильтров и пульте ДУ.

• Инструкция. Инструкция содержит подробное описание работы прибора. Начиная от схемы монтажа и заканчивая настройкой рабочих режимов. Приятным бонусом является раздел полностью переведенный на русский язык, практически без ошибок;
• Фильтры на кондиционер. Компания пользуется собственноручно разработанными и запатентованными фильтрами, Nano Titanium. При его создании используются нано частицы, которые воздействуют даже микрообъекты размером до 5 нм. В системе установлены три фильтра. Два, из которых очищают воздух в самом помещении, а также фильтр для наружного использования. Фильтры на кондиционер hitachi с самого начала были революционным изобретением, помогающим значительно улучшить очистку воздуха в комнате. Заменяются они самостоятельно по инструкции;
• Пульт управления. Оригинальный пульт ДУ 2p2. Компания специально разработала устройство, которое позволяет с легкостью управлять системой кондиционирования. Для того чтобы разобраться в устройстве пульта на кондиционер hitachi rar 2p2 инструкция входит в комплект предоставляемого оборудования.

Индикация кодов ошибок на внешнем блоке

LED 301 flashes	Range: Summit / Mono / Multizone outdoor unit
1	Normal, unit powered up
2	Over current on the compressor Faulty PCB or locked compressor
2  with LED302 lit	Over current on the compressor System power module or PCB failure
3	Compressor rotation speed is low, abnormal compressor rotor position Faulty system power module, faulty compressor or PCB
4	Switching failure on the compressor  Faulty system power module, faulty compressor or PCB
5	Compressor rotation low with over current detected  High pressure detected, faulty fan motor/circuit or abnormally low voltage
6	Discharge thermistor temperature rising  Short of refrigerant charge, faulty thermistor, faulty compressor faulty fan motor/circuit or main PCB
7	Faulty thermistor (Summit and Monozone only)
8	Compressor not accelerating above minimum rotation speed Short of refrigerant charge or faulty compressor
9	Communication error  C/D terminals not connected, faulty interconnecting cable PCB failure {Summit and Monozone only)
10	Abnormal voltage  Mains voltage incorrect or faulty reactor
12	Fan motor rotation is abnormal Faulty fan motor or PCB {check fuse)
13	Eprom error  Main PCB failure
14	Over voltage is detected by system power module Faulty SPM

Мигание индикатора RUN раз в 2 секунды: Ошибка межблочной связи

 Если лампа RUN мигает 1 раз в секунду и отображает код ошибки – расшифровка в таблице ниже. Дисплей будет мигать, как показано на рисунке.

Если на внутреннем блоке мигает индикатор FILTER четыре раза, это означает что неисправность во внешнем блоке сплит системы.

Ошибка определяется по количеству вспышек LD 301. Если LD 303 горит постоянно, нормальное состояние.

Если LD 301 мигает совместно с LD 303 – это указывает на перегрузку (1), но не является аварией. Если LD 302 горит в сочетании с LD 303 – это указывает на перегрузку (2) условие, но не является аварией, а если LD 301 и LD 302 горят в сочетании с LD 303 – это условие перегрузки (3) , но не  является аварией.

На мультизональных системах только если LD 301 горит постоянно и LD 302 мигает несколько раз, это свидетельствует о неисправности термистора (см. таблицу для определения неисправного термистора). Если LD 304 мигает, количество вспышек обозначает ошибку коммуникации с соответствующим внутренний блоком системы. Проверьте соединения кабеля, а также платы управления.


LD 302 flashes	Thermistor that is fail
1	Compressor overheat (OH)
2	Defrost thermistor
3	Ambient thermistor
4	Narrow pipe (expansion) thermistor, for circuit 1
5	Wide pipe (suction) thermistor, for circuit 1
6	Narrow pipe (expansion) thermistor, for circuit 2
7	Wide pipe (suction) thermistor, for circuit 2
8	Narrow pipe (expansion) thermistor, for circuit 3
9	Wide pipe (suction) thermistor, for circuit 3

Коды ошибок кондиционеров Hitachi | Сервис

Hitachi одна из крупнейших в мире финансово-промышленных групп, одним из ключевых направлений которой является разработка и производство компрессоров, в том числе и для кондиционеров. На основе компрессоров Hitachi разрабатывается климатическое оборудование десятков производителей бытовых и промышленных устройств, что говорит об их исключительной надежности.

Сертифицированные специалисты компании “Сервис-Климат” производят установку, монтаж и сервисное обслуживание всей линейки техники Hitachi.

Если Ваша техника не запускается, о чем свидетельствует мигание индикатора TIMER, следует подождать некоторое время — возможно, идет прогревание оборудования перед запуском.

Если индикатор TIMER горит, не моргая, следует искать ошибку кондиционера Hitachi в таблице:

Индикатор 301

Расшифровка кодов ошибок кондиционеров Хитачи

01 — Не работает реверсивный клапан

Температура носителя не соответствует норме02 — Режим принудительного запуска внешнего модуля03 — Нет связи между внутренним и внешним модулями04 — Поломка оборудования, обратить внимание на другие индикаторы06 — Нарушена работа помпы, откачивающей конденсат07 — Следует вручную запустить помпу08 — Нарушена функция двигателя09 — Нет связи с термистором РСВ10 — Вентилятор работает не корректно13 — Не функционирует РСВ. Коды ошибок кондиционеров Хитачи наружного блока

Коды ошибок кондиционеров Хитачи наружного блока

Моргает индикатор 301

Расшифровка ошибки кондиционера Hitachi

1 — Нормальный режим2 — Компрессор остановлен, ошибка ПХБ2  и диод 302 — Сбой РСВ, нарушена подача тока на модуль3 — Двигатель вращается на малых оборотах4 — Компрессор остановлен5 — В сети слишком малое напряжение6 — Перегрев термистора7 — Сбой в работе термистора8 — Не увеличивается число оборотов двигателя компрессора9 — Нет связи между внутренним и наружным блоками10 — Сбои напряжения в электрической сети12 — Отказ вентилятора13 — Сбой в центральной плате14 — Сбой в силовом модуле

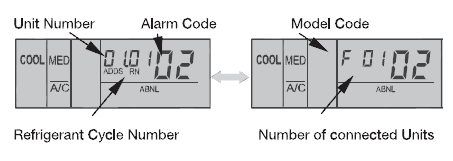

Индикация RUN (ЗАПУСК) на протяжении некоторого времени указывает на отсутствие связи между контроллером и платой управления внутреннего модуля. Возможные причины – нарушение целостности электропроводки, короткое замыкание, поломка контроллера.

Моргание 302 диода

Индикация RUN одновременно с отображением кода ошибки кондиционеров Хитачи означает необходимость поиска проблемы в таблице:Моргает диод 302 — Проблема

1 — Перегрев компрессора2 — Обледенение термистора3 — Термистор не отвечает4 — Неправильный подбор трубы для термистора контура №15 — Неправильный выбор трубы на всасывание для термистора контура №16 — Неправильный выбор трубы контура №27 — Неправильный выбор трубы на расширение контура №28 — Неправильный выбор трубы контура №39 — Неправильный выбор трубы на всасывание контура №3

Не откладывайте, звоните по номеру +7 (495) 920 98 00 закажите ремонт кондиционера сейчас и Ваш кондиционер дольше прослужит!

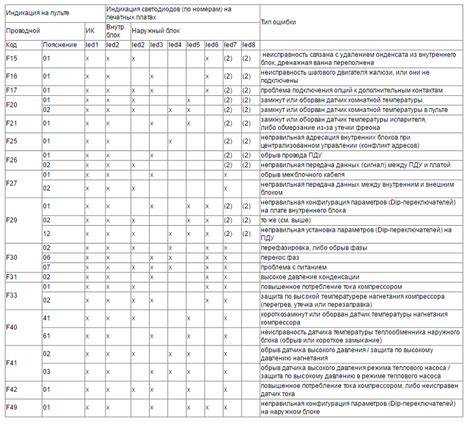

Коды ошибок кондиционеров Hitachi внутреннего и внешнего блоков

Коды ошибок кондиционеров Hitachi/Хитачи внутреннего блока индикатор 301

Если индикатор Timer моргает с периодичностью раз в секунду, это указывает  на прогрев оборудования перед запуском и не является ошибкой.

Если индикатор Timer вспыхивает несколько раз и затем останавливается, обратитесь к списку ниже

01 Температура внутренней катушки слишком высока для охлаждения, или слишком низка для режима обогрева. Отказ реверсивного клапана от работы.

02 Принудительный запуск внешнего модуля. Не является ошибкой.

03 Ошибка соединения. Дефект связи между внутренним модулем, внешним модулем или центральной платой.

04 Поломка внешнего модуля.

06 Поплавковый переключатель активирован. Проверьте работу помпы и дренажной системы.

07 Следует запустить помпу, откачивающую конденсат, вручную.  Дренажная система переключилась в тестовый режим, ошибка центральной платы.

08 Жалюзи не открываются. Дефект механизма жалюзи, микропереключателя или центральной платы (только для моделей RAF).

09 Дефект термистора внутреннего модуля. Нет соединения с входным воздушным отверстием или термистором; открытая центральная плата или короткое замыкание в ней.

10 Отклоняющаяся от нормы скорость вращения вентиляторного электродвигателя. Дефект двигателя или центральной платы.

13 Ошибка данных постоянного запоминающего устройства. Дефект центральной платы.

Коды ошибок кондиционеров Hitachi/Хитачи наружного блока индикатор 301

1 Нормальный режим запуска

2 вместе с индикатором 302 – Остановка работы компрессора. Ошибка системы силового модуля или центральной платы.

3 Низкая скорость вращения компрессора, отклоняющееся от нормы положение механизма компрессора. Поломка в системе энергетического модуля, в системе компрессора или в центральной плате.

4  Выход компрессора из строя. Поломка в системе энергетического модуля, в системе компрессора или в центральной плате.

5 Зафиксирована низкая скорость вращения компрессора. Обнаружено высокое давление, поломка вентиляторного электродвигателя/ замыкание или отклоняющееся от нормы малое напряжение в электросети.

6 Повышение температуры термистора. Малое количество заряда хладагента, поломка или дефект термистора/компрессора, вентиляторного электродвигателя/центральной платы.

8 Компрессор не разгоняется выше минимальной скорости вращения. Малое количество заряда хладагента или поломка компрессора.

9 Ошибка соединения. Не подсоединены C/D-входы, поломка или дефект входящего соединительного кабеля (только для  моделей Summit и Monozone).

10 Отклоняющееся от нормы напряжение электросети. Сбои напряжения в электросети или дефект электрогенератора.

12 Отклоняющееся от нормы вращение вентиляторного электродвигателя. Дефект вентиляторного электродвигателя или центральной платы (проверьте предохранитель).

13 Ошибка постоянного запоминающего устройства. Поломка центральной платы.

14 Системный силовой модуль зафиксировал превышение напряжения сети. Дефект системного силового модуля.

Индикатор 302

1 Компрессор перегрелся.

2 Обледенение термистора.

3 На термистор повлияли внешние условия.

4 Узкая труба термистора (расширение), для электроконтура №1.

5 Широкая труба термистора (всасывание), для электроконтура №1.

6 Узкая труба термистора (расширение), для электроконтура №2.

7 Широкая труба термистора (всасывание), для электроконтура №2.

8 Узкая труба термистора (расширение), для электроконтура №3.

9 Широкая труба термистора (всасывание), для электроконтура №3.

Полезная информация:

Ремонт кондиционеров

Обслуживание кондиционеров

Установка кондиционеров

Оставить заявку на ремонт частотных преобразователей HITACHI

У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей HITACHI? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:

• Заказав обратный звонок (кнопка в правом нижнем углу сайта)
• Посредством чата (кнопка расположена с левой стороны сайта)
• Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
• Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Коды ошибок на внутреннем блоке

При мигании индикатора TIMER  с частотой 1 секунда в режиме обогрева происходит прогрев испарителя (теплообменника внутреннего ) – это не является ошибкой, после достижения определённой температуры включится вентилятор в нормальном режиме.Если индикатор TIMER мигает с другой частотой, и затем останавливается, то это говорит об аварии, расшифровка которой в таблице ниже.

LED 301flashes	Range: Summit / Mono / Multizone Indoor unit
01	Indoor coil is too warm in cooling mode or too cold in heating mode.Reversing valve or coil thermistor is faulty
02	Forced operation from the outdoor unit. This is not an error
03	Communication error. Faulty wiring, indoor or outdoor PCB faulty
04	Outdoor unit fault. Check the number of flashes on outdoor PCB LED 301 to confirm exact problem
06	Float switch activated. Check pump operation and drain
07	Drain pump forced operation. Drain test switch in test position, faulty PCB
08	Louvre not opening. Louvre motor faulty, microswitch faulty, PCB faulty (FtAF unit only)
09	Faulty indoor unit thermistor. Air inlet or coil thermistor not connected, open or short circuited faulty PCB
10	Indoor fan motor over current or abnormal rotation speed.Faulty motor or PCB
13	Eprom data error.Faulty PCB

Коды ошибок на внутреннем блоке

При мигании индикатора TIMER  с частотой 1 секунда в режиме обогрева происходит прогрев испарителя (теплообменника внутреннего ) – это не является ошибкой, после достижения определённой температуры включится вентилятор в нормальном режиме.
Если индикатор TIMER мигает с другой частотой, и затем останавливается, то это говорит об аварии, расшифровка которой в таблице ниже.


LED 301flashes	Range: Summit / Mono / Multizone Indoor unit
01	Indoor coil is too warm in cooling mode or too cold in heating mode. Reversing valve or coil thermistor is faulty
02	Forced operation from the outdoor unit.  This is not an error
03	Communication error.  Faulty wiring, indoor or outdoor PCB faulty
04	Outdoor unit fault.  Check the number of flashes on outdoor PCB LED 301 to confirm exact problem
06	Float switch activated.  Check pump operation and drain
07	Drain pump forced operation.  Drain test switch in test position, faulty PCB
08	Louvre not opening.  Louvre motor faulty, microswitch faulty, PCB faulty (FtAF unit only)
09	Faulty indoor unit thermistor.  Air inlet or coil thermistor not connected, open or short circuited faulty PCB
10	Indoor fan motor over current or abnormal rotation speed. Faulty motor or PCB
13	Eprom data error. Faulty PCB

Еще немного об отличительных особенностях кондиционеров Хитачи

Стоит заметить, что оборудование работает не только на охлаждение. Кондиционер hitachi достаточно эффективно осуществляет обогрев помещения. Достаточно нажать на переключатель режима, который находится на пульте управления. Кстати можно найти и скачать в интернете файл с инструкцией одним архивом, в случае если оригинальная брошюра пришла в негодность.

Настенный кондиционер хитачи имеет уровень шума, практически полностью совпадающий с шумом от движения потоков воздуха. Происходит это по причине того что система автоматически подстраивается под температуру помещения.

Коротко рассмотрев основные технические характеристики, которые имеют кондиционеры Хитачи, можно заметить, что по функциональности эта система просто не имеет равных, причем купить ее можно за достаточно привлекательную цену.

Коды ошибок на внутреннем блоке

При мигании индикатора TIMER с частотой 1 секунда в режиме обогрева происходит прогрев испарителя (теплообменника внутреннего ) – это не является ошибкой, после достижения определённой температуры включится вентилятор в нормальном режиме.Если индикатор TIMER мигает с другой частотой, и затем останавливается, то это говорит об аварии, расшифровка которой в таблице ниже.

LED 301flashes	Range: Summit / Mono / Multizone Indoor unit
01	Indoor coil is too warm in cooling mode or too cold in heating mode.Reversing valve or coil thermistor is faulty
02	Forced operation from the outdoor unit. This is not an error
03	Communication error. Faulty wiring, indoor or outdoor PCB faulty
04	Outdoor unit fault. Check the number of flashes on outdoor PCB LED 301 to confirm exact problem
06	Float switch activated. Check pump operation and drain
07	Drain pump forced operation. Drain test switch in test position, faulty PCB
08	Louvre not opening. Louvre motor faulty, microswitch faulty, PCB faulty (FtAF unit only)
09	Faulty indoor unit thermistor. Air inlet or coil thermistor not connected, open or short circuited faulty PCB
10	Indoor fan motor over current or abnormal rotation speed.Faulty motor or PCB
13	Eprom data error.Faulty PCB

Hitachi

Коды ошибок

Коды ошибок кондиционеров Hitachi
При мигании индикатора TIMER с частотой 1 секунда в режиме обогрева происходит прогрев испарителя (теплообменника внутреннего ) – это не является ошибкой, после достижения определённой температуры включится вентилятор в нормальном режиме.Если индикатор TIMER мигает с другой частотой, и затем останавливается, то это говорит об аварии, расшифровка которой в таблице ниже.Коды ошибок на внутреннем блоке

                                   Расшифровка
LED 301flashes Расшифровка кодов ошибок кондиционеров Хитачи 1 Не работает реверсивный клапан

Температура носителя не соответствует норме 2 Режим принудительного запуска внешнего модуля 03 Нет связи между внутренним и внешним модулями 04 Поломка оборудования, обратить внимание на другие индикаторы 6 Нарушена работа помпы, откачивающей конденсат 07 Следует вручную запустить помпу 08 Нарушена функция двигателя 09 Нет связи с термистором РСВ 10 Вентилятор работает не корректно 13 Не функционирует РСВ. Индикация кодов ошибок на внешнем блоке

Индикация кодов ошибок на внешнем блоке

	Расшифровка
LED 301flashes	Расшифровка кодов ошибок кондиционеров Хитачи
1	Нормальный режим
2	Компрессор остановлен, ошибка ПХБ
2  и диод 302	Сбой РСВ, нарушена подача тока на модуль
3	Двигатель вращается на малых оборотах
4	Компрессор остановлен
5	В сети слишком малое напряжение
6	Перегрев термистора
7	Сбой в работе термистора
8	Не увеличивается число оборотов двигателя компрессора
9	Нет связи между внутренним и наружным блоками
10	Сбои напряжения в электрической сети
12	Отказ вентилятора
13	Сбой в центральной плате
14	Сбой в силовом модуле

Мигание индикатора RUN раз в 2 секунды: Ошибка межблочной связи Если лампа RUN мигает 1 раз в секунду и отображает код ошибки – расшифровка в таблице ниже. Дисплей будет мигать, как показано на рисунке.Если на внутреннем блоке мигает индикатор FILTER четыре раза, это означает что неисправность во внешнем блоке сплит системы.Ошибка определяется по количеству вспышек LD 301. Если LD 303 горит постоянно, нормальное состояние.Если LD 301 мигает совместно с LD 303 – это указывает на перегрузку (1), но не является аварией. Если LD 302 горит в сочетании с LD 303 – это указывает на перегрузку (2) условие, но не является аварией, а если LD 301 и LD 302 горят в сочетании с LD 303 – это условие перегрузки (3) , но не  является аварией.На мультизональных системах только если LD 301 горит постоянно и LD 302 мигает несколько раз, это свидетельствует о неисправности термистора (см. таблицу для определения неисправного термистора). Если LD 304 мигает, количество вспышек обозначает ошибку коммуникации с соответствующим внутренний блоком системы. Проверьте соединения кабеля, а также платы управления.

Расшифровка
LD 302 flashes	Проблема
1	Перегрев компрессора
2	Обледенение термистора
3	Термистор не отвечает
4	Неправильный подбор трубы для термистора контура №1
5	Неправильный выбор трубы на всасывание для термистора контура №1
6	Неправильный выбор трубы контура №2
7	Неправильный выбор трубы на расширение контура №2
8	Неправильный выбор трубы контура №3
9	Неправильный выбор трубы на всасывание контура №3

Главная | Услуги | Вентиляция | Кондиционеры | Холодильное оборудование | Расходный материал | Коды ошибок | Статьи | Контакты | Вакансии | Онлайн заявка | Главная Карта Сайта

Ремонт частотных преобразователей HITACHI

Ремонт частотного преобразователя HITACHI, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

• Аппаратная часть,
• Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя HITACHI имеет точно такой же ряд особенностей, как и у других преобразователей.

Ремонт частотных преобразователей HITACHI, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя HITACHI также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Коды ошибок кондиционеров Hitachi

Коды ошибок кондиционеров hitachi, появляющиеся на дисплее устройства, говорят о причине нарушений в нормальном функционировании блока. С появлением неисправности появляется сигнал на индикаторе «timer». Код высветившейся ошибки находится, как правило, в пределах значений от 01 до 13.

Причина сигнала может быть следующая:

• неполадки в работе внешнего модуля;
• перегрев внутренних катушек;
• ошибка в соединении внешнего, внутреннего блока и платы;
• заклинивание внешней решетки жалюзи;
• перебои в скорости вращения двигателя вентилятора;
• необходимость заправки прибора хладагентом.

Коды ошибок кондиционер Hitachi

01 Не работает реверсивный клапан

Температура носителя не соответствует норме
02 Режим принудительного запуска внешнего модуля
03 Нет связи между внутренним и внешним модулями
04 Поломка оборудования, обратить внимание на другие индикаторы
06 Нарушена работа помпы, откачивающей конденсат
07 Следует вручную запустить помпу
08 Нарушена функция двигателя
09 Нет связи с термистором РСВ
10 Вентилятор работает не корректно
13 Не функционирует РСВ. Коды ошибок кондиционеров Хитачи наружного блока

Коды ошибок кондиционеров Хитачи наружного блока

1 Нормальный режим
2 Компрессор остановлен, ошибка ПХБ
2 и диод 302 Сбой РСВ, нарушена подача тока на модуль
3 Двигатель вращается на малых оборотах
4 Компрессор остановлен
5 В сети слишком малое напряжение
6 Перегрев термистора
7 Сбой в работе термистора
8 Не увеличивается число оборотов двигателя компрессора
9 Нет связи между внутренним и наружным блоками
10 Сбои напряжения в электрической сети
12 Отказ вентилятора
13 Сбой в центральной плате
14 Сбой в силовом модуле

Моргание 302 диода

Индикация RUN одновременно с отображением кода ошибки кондиционеров Хитачи означает

1 Перегрев компрессора
2 Обледенение термистора
3 Термистор не отвечает
4 Неправильный подбор трубы для термистора контура №1
5 Неправильный выбор трубы на всасывание для термистора контура №1
6 Неправильный выбор трубы контура №2
7 Неправильный выбор трубы на расширение контура №2
8 Неправильный выбор трубы контура №3
9 Неправильный выбор трубы на всасывание контура №3

Другие неполадки кондиционера Hitachi

Кондиционер не охлаждаетВентилятор кондиционера не работаетКомпрессор кондиционера не работаетКондиционер не выключаетсяКондиционер громко работает или сильно шумитИз внутреннего блока кондиционера течет вода Пульт дистанционного управления кондиционера не работаетЗамерзает теплообменник кондиционераКоды ошибок кондиционер HitachiВидео советы мастеров по ремонту кондиционера Hitachi

Неисправности в системе датчиков ЕСМ HITACHI Zaxis гидравлический экскаватор класс 330-3

Код неисправности

Неисправность

Причина

636-2

Неисправен датчик угла распредели­тельного вала (Нет сигнала)

Несмотря на присутствие сигнала от коленчатого вала сигнал от распределительного вала отсутст­вует.

636-2

Неисправен датчик угла распредели­тельного вала (Ненормальный сигнал)

Не совпадает импульс сигнала от распредели­тельного вала.

723-2

Неисправен датчик частоты вращения коленчатого вала (Нет сигнала)

Несмотря на присутствие сигнала от распредели­тельного вала сигнал от коленчатого вала отсут­ствует.

723-2

Неисправен датчик частоты вращения коленчатого вала (Ненормальный сигнал)

Не совпадает импульс сигнала от коленчатого ва­ла.

636-7

Несовпадение фазы на датчике угла распределительного вала

Нет соответствующего импульса от распредели­тельного вала в интервале сигнала от коленчатого вала.

172-3

Неисправен датчик температуры на­гнетаемого воздуха (Ненормальное высокое напряжение)

Через 3 минуты после включения двигателя на­пряжение на датчике температуры нагнетаемого воздуха выше 4,95 В.

172-4

Неисправен датчик температуры на­гнетаемого воздуха (Ненормальное низкое напряжение)

Напряжение на датчике температуры нагнетаемо­го воздуха ниже 0,1 В.

110-3

Неисправен датчик температуры ох­лаждающей жидкости (Ненормальное высокое напряжение)

Напряжение на датчике температуры охлаждаю­щей жидкости выше 4,85 В.

110-4

Неисправен датчик температуры ох­лаждающей жидкости (Ненормальное низкое напряжение)

Напряжение на датчике температуры охлаждаю­щей жидкости ниже 0,1 В.

102-4

Неисправен датчик давления турбо­наддува (Ненормальное высокое на­пряжение)

Напряжение на датчике давления турбонаддува выше 4,9 В.

102-3

Неисправен датчик давления турбо­наддува (Ненормальное низкое на­пряжение)

Напряжение на датчике давления турбонаддува ниже 0,1 В.

10001-3

Ненормальное положение EGR (Сис­тема рециркуляции отработавших га­зов) (Бесщёточного типа)

Состояние, при котором невозможно поступление выходного сигнала от EGR (Система рециркуля­ции отработавших газов).

108-4

Неисправен датчик атмосферного давления (Ненормальное высокое на­пряжение)

Напряжение на датчике атмосферного давления выше 3,8 В.

108-3

Неисправен датчик атмосферного давления (Ненормальное низкое на­пряжение)

Напряжение на датчике атмосферного давления ниже 0,5 В.

174-3

Неисправен датчик температуры топ­лива (Ненормальное высокое напря­жение)

Через 3 минуты после включения двигателя на­пряжение на датчике температуры топлива выше 4,85 В.

174-4

Неисправен датчик температуры топ­лива (Ненормальное низкое напряже­ние)

Напряжение на датчике температуры топлива ни­же 0,1 В.
