Как сделать кессон для скважины своими руками

Важные моменты при обустройстве

Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном.

Если расположить скважину поближе к дому, то:

• уменьшится объем земляных работ;
• потребуется меньше труб;
• понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Нюанс #1 – выбор метода бурения скважины

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.

Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.

Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов.

В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю).

Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.

При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность

Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться. Специалисты советуют применять трубы ПВХ сечением 12,5 см

Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб

Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.

Нюанс #2 – секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить.

Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.

Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают

Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

Нюанс #3 – оптимальный материал для кессона

Существует несколько видов кессонов:

• из ж/б колец;
• металлические;
• пластиковые;
• кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.

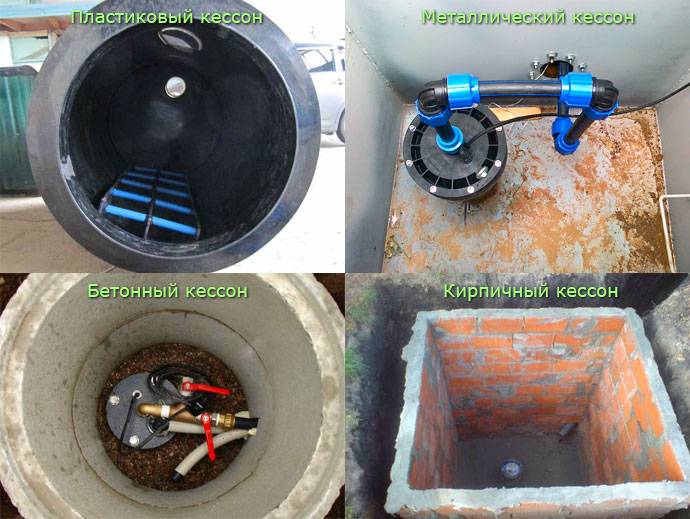

Виды кессонов для скважины

Предназначенные для скважин кессоны разделяются по форме, объему и материалу изготовления. Если это сооружение делается своими руками, то по конфигурации оно может быть каким угодно. Но зачастую частники предпочитают приобретать готовые цилиндрические или прямоугольные изделия заводской сборки. Для установки их надо лишь поместить в вырытый заранее котлован, а потом засыпать все землей.

Существующие схемы планировки дачного участка в 10 соток и более без проблем позволяют разместить на территории у дома скважину и кессон. Объем последнего редко превышает 6000 литров (1,5 х 1,5 метра в ширину и длину). Этого с избытком хватает для всего комплекта насосного оборудования. Еще и остается место для спустившегося внутрь с целью обслуживания техники человека.

Металлический вариант

Если металлические кессоны не обработать антикоррозийными составами, то долго в земле они не прослужат. Влага будет воздействовать на металл снаружи из почвы и изнутри, поступая из горловины скважины. Чтобы установить на обсадной требе готовую конструкцию, нужен кран. А самостоятельный монтаж кессона из стальных листов потребует навыков обращения со сварочным аппаратом. По трудоемкости установки этот вариант выигрывает лишь у аналога из бетона.

Из бетонных колец

Без крана в случае с железобетонными кольцами не обойтись. При этом не все схемы вариантов планировки участка 15 соток даже здесь подойдут. Мало на нем подобрать место для скважины, необходимо еще также предусмотреть площадку для автокрана и грузовика с ЖБИ. Проблем установка кессона из ж/б колец вызовет массу. Часто для оборудования подобного сооружения лучше выбрать пластиковую (стеклопластиковую) модификацию.

Пластиковый вариант

Небольшой вес пластикового кессона позволяет во время его установки обойтись без крана силами двух человек. Но ему требуется тяжелый «якорь» в виде бетонной плиты, который не позволит этому сооружению всплыть из земли при паводках. Плюс любая конструкция из пластика не отличается сильно высокой прочностью. Это бетонный или металлический кессон при пучении по зиме не раздавит. Пластиковый вариант вполне может и повредить давление грунта.

Самодельный из кирпича

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

• На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
• В опалубку устанавливают арматурную сетку.
• Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
• Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
• Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
• Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня. Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри

После высыхания гидроизоляции проводят обратную засыпку камеры

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

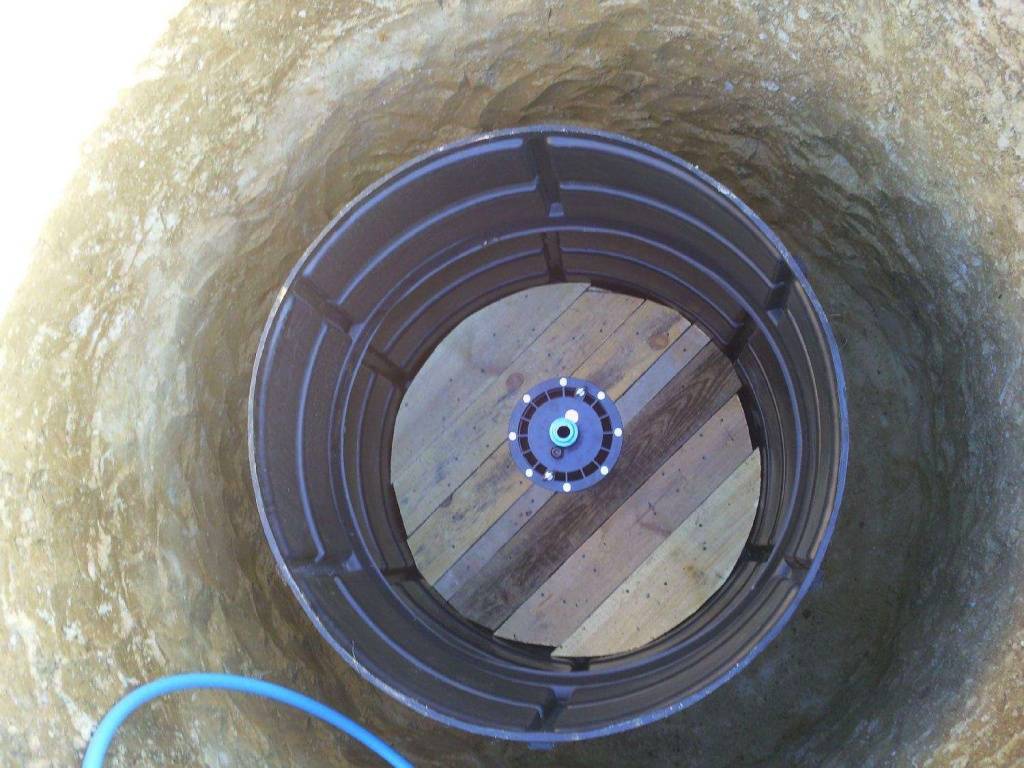

Полимерный кессон

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

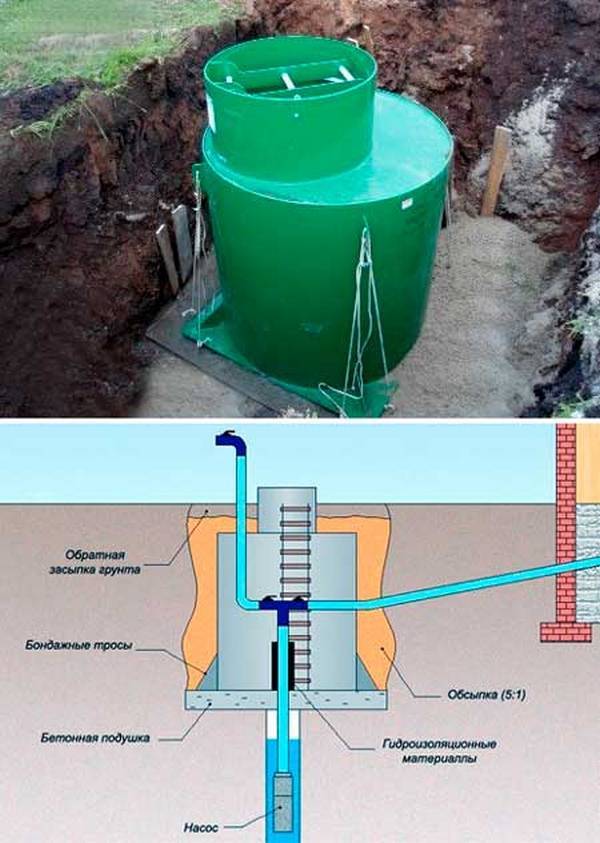

Технология установки полимерного кессона:

• Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
• Аккуратно надевают кессон на трубу и опускают вниз.
• Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
• Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
• Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.

Какой приямок можно сделать для скважины своими руками?

Еще до начала бурения скважин специалисты рекомендуют определиться с подходящим типом приямка. Но для начала нужно узнать, что представляет собой этот элемент. Это герметичное сооружение, устраиваемое в процессе бурения скважины, главная функция которого заключается в сохранности установленного оборудования.

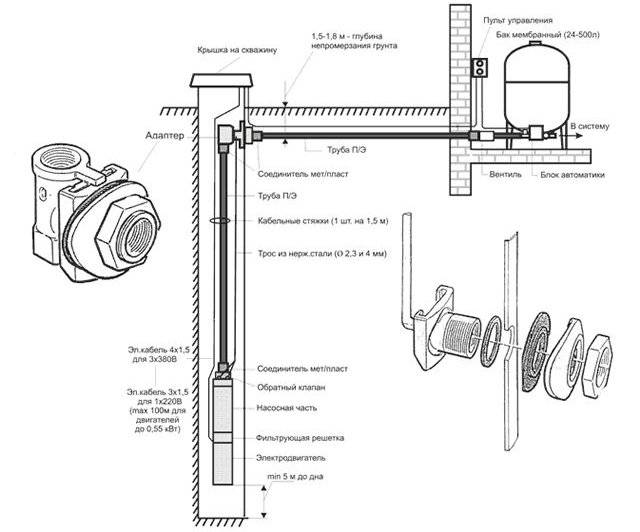

Устройство скважины с адаптером.

Приямок для скважины позволяет решить сразу ряд задач по обеспечению нормальных условий эксплуатации, а именно:

1. Благодаря ему обеспечивается надежная защита установленного оборудования и в целом сети от пагубного воздействия минусовых температур.
2. Приямок обеспечивает герметичность устья скважины, предотвращая за счет этого попадание атмосферных осадков в систему и защищая гидротехническое устройство.
3. Приямок позволяет установить комплекс механизмов и агрегатов, необходимых для обеспечения бесперебойной работы скважинного насоса.
4. Данный элемент позволяет подключить напорную магистраль к водопроводной сети.

До начала бурения скважин рекомендуется определиться с подходящим объемом и формой конструкции. При расчете габаритных размеров приямка для скважины нужно учитывать величину устанавливаемых агрегатов. Каких-то принципиальных ограничений нет. Необходимо лишь, чтобы не ограничивался доступ к элементам системы для выполнения профилактического осмотра и ремонтных работ.

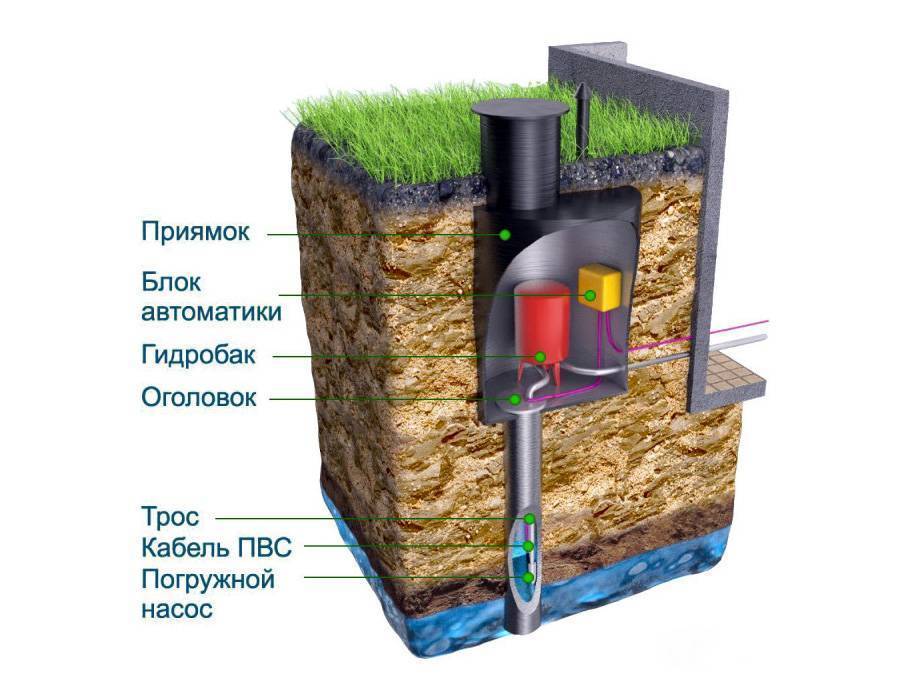

Схема устройства пластикового приямка.

Помимо этого, до начала бурения скважин рекомендуется определиться с тем, будете ли вы использовать готовую емкость фабричного производства или же сделаете все своими руками. Если вы выбираете второй вариант, вам нужно знать, что для устройства приямка для скважины могут использоваться различные материалы, а именно:

1. Железобетон.
2. Железобетонные кольца.
3. Металл.
4. Кирпич.
5. Пластик.

У каждого из существующих вариантов есть как ряд положительных качеств, так и определенные недостатки, о которых нужно обязательно узнать до начала бурения скважин.

В процессе работы вам понадобятся следующие инструменты:

1. Совковая и штыковая лопаты.
2. Песок.
3. Измерительная рулетка.
4. Материал, выбранный для устройства приямка.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

• круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
• квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
• прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

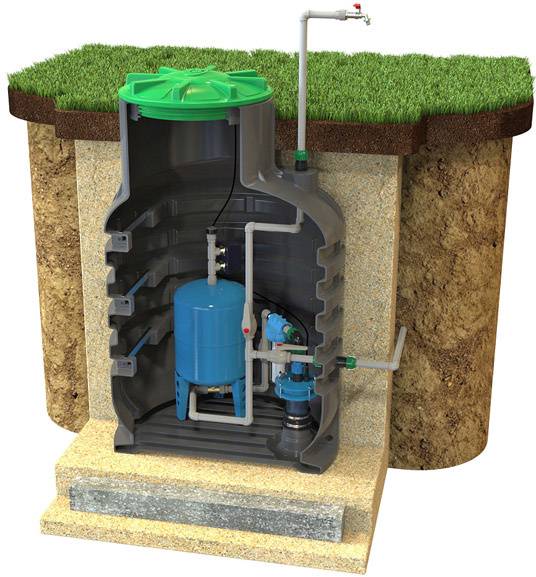

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Порядок выполнения работ

Монтируются скважинные кессоны в несколько этапов:

1. Вокруг оголовка скважины выкапывается котлован. Глубина его должны быть на 40 см больше высоты будущего кессона.
2. Выкапывается траншея под водопровод.
3. Производится геологическое исследование дна приямка. Если существует вероятность того, что весной подземные воды поднимутся выше его уровня, проводятся гидроизоляционные работы.
4. На дно ямы насыпается песок слоем примерно в 10-15 см.
5. Поверх песка на брусочки толщиной 3-4 см устанавливается арматурная сетка.
6. Производится заливка дна цементным раствором. Толщина бетонного слоя на дне ямы должна составлять не менее 5-8 см.

После того как котлован будет полностью готов, обсадная труба обрезается так, чтобы ее остаток возвышался над бетонным дном примерно на 30 см.

Особенности установки металлических и пластиковых емкостей

Установка кессона для скважины своими руками – работа несложная, но в одиночку с ней справиться невозможно. Прежде всего, роют котлован и заливают прочное бетонное основание. После застывания бетона пластиковое или металлическое изделие устанавливают над котлованом на брусках. Затем фиксаторы убирают и медленно опускают емкость в яму, насаживая ее на отрезок трубы. Положение кессона в котловане обязательно выравнивают, используя для контроля уровень. На одну треть высоты корпуса контейнер заливают бетоном.

Установка металлической емкости

После этого к металлическим стенкам приваривают трубы, а в случае пластика герметичности добиваются при помощи специальных уплотняющих деталей. Пространство между стенками емкости и котлована засыпают песком, смешанным с цементом (на 10 частей песка – 1 часть цемента). В некоторых регионах для дополнительного укрепления и утепления полимерного корпуса рекомендуется заливать оставшееся возле стенок пространство бетоном.

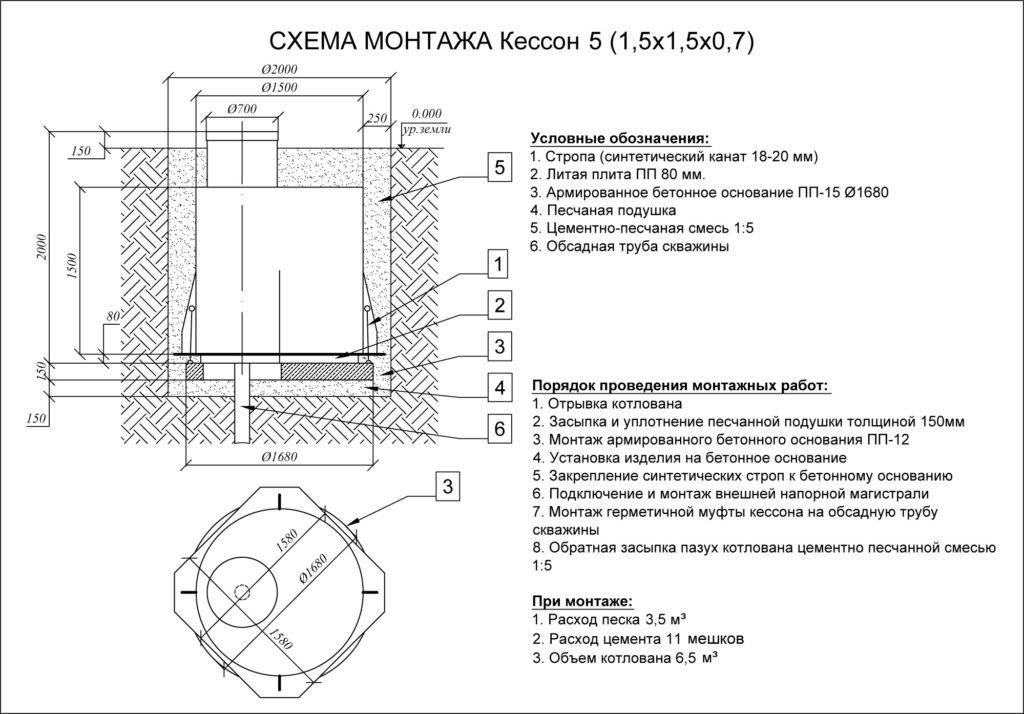

Схема установки кессона

Даже тем, кто понял особенности устройства кессона для скважины своими руками, но никогда не сталкивался с подобными работами ранее, рекомендуем обратиться к специалистам и доверить им ответственную работу. Полученные знания пригодятся для контроля процесса и результата.

Назначение и виды кессонов

Данный резервуар предназначен для подводных работ, причём как временных, так и постоянных. В принципе кессон может быть квадратной или круглой формы, но в основном он представляет собой цилиндр. Главное его предназначение — использование для защиты воды от замерзания и от попадания в основной резервуар подземных грунтовых и сточных вод. Раньше они очень широко использовались при построении основания мостовых опор.

Виды кессонов :

1. Железобетонные кессоны. Они представляют собой систему бетонных колец, которые укладываются друг на друга. Поверх этой конструкции ставится специальный люк или крышка. Сооружение данной установки невыгодна в финансовом плане, так как дополнительная гидроизоляция — вещь не из дешёвых. Год за годом всё реже стали использоваться железобетонные кессоны, опять же из-за его высокой стоимости. Также благодаря его пористой структуре он имеет довольно плохую гидроизоляцию, поэтому необходимы ещё и дополнительные меры по укреплению кессона. Кроме плохой гидроизоляции такой резервуар имеет плохую теплоизоляцию. Из этого следует, что вода в кессоне может замёрзнуть даже при незначительно низких температурах. Из-за его большого веса с годами кессон немного приседает в грунт, а это значит, что внутренние трубопроводы будут изменять свою форму.
2. Пластиковые кессоны. Производят кессоны из пластика толщиной около 2−3 см. Плюс в установке таких кессонов состоит в том, что они не требуется установка дополнительной гидроизоляции, однако конструкция не очень прочная. Но воду всё равно удерживает хорошо. Сама по себе эта установка относительно лёгкая, поэтому не исключена возможность выталкивания её на поверхность воды. Так, чтобы избежать этого нежелательного процесса, кессон нужно дополнительно загерметизировать обсадной трубой. Преимуществ у такого кессона предостаточно. Во-первых, стоит дешевле, нежели металлический или железобетонный. Во-вторых, из-за отсутствия коррозии на поверхности резервуара, он будет служить долгие годы. Если же на улице температура упадёт ниже 0С, то вода начнёт замерзать, а в пластиковых кессонах этого не происходит, так как он хорошо теплоизолирован, то есть температура и внутри, и снаружи всегда одинакова и составляет примерно 5С. Пожалуй, есть всё-таки один недостаток — это маленькая степень жёсткости, поэтому скважина может деформироваться, а впоследствии и вообще сломаться, что приведёт к дополнительным ремонтным работам и финансовым убыткам.
3. Металлические кессоны. Металл имеет такое ненужное свойство, как коррозия. Соответственно, металлические резервуары следует обработать от коррозионной активности. Металлическим кессонам необходима гидроизоляция. Однако, несмотря на то, что требуется и гидроизоляция, и противокоррозионная обработка, кессоны из металла являются наиболее подходящими для установки скважин. Толщина металла в основном составляет около 4 мм. Срок, в течение которого можно эксплуатировать металлический кессон, возможно продлить, если изготовить кессон из нержавеющей стали. Благодаря тому, что металлические кессоны весят очень много, то на глубине они держаться стабильно и возможность обратного всплытия гораздо меньше, нежели у пластиковых кессонов.

Классифицировать кессоны можно по различным признакам.

К примеру, по цели назначения:

• Глубокие ёмкости, входящие в состав подводных сооружений, опоры мостов, насосных систем и т. д. Такие кессоны относятся к разряду постоянных установок.
• Переносные или съёмные кессоны, предназначенные для временного использования на тех или иных подводных строительных работах. После окончания работ такие кессоны используют на других объектах. Конечно, это очень трудоёмкая работа, перетаскивать такой кессон с одного объекта на другой, но в тех случаях, когда постоянными нельзя воспользоваться, переносные кессоны идеально подойдут для временных работ.

Также их различают по способу опускания на воду:

• Резервуары, которые опускают на воду как с земляной поверхности, так и из огромных ёмкостей.
• Островные резервуары. То есть опускают их на искусственные поверхности, залитые водой.
• Наплавные резервуары. Опускаются на воду с их последующим потоплением вглубь. Используются в тех случаях, когда объект находится на большом расстоянии от берега. Тогда островные кессоны становятся невыгодны как в финансовом плане, так и в процессе установки.

Классификация по типу материала, из которого сделан кессон:

• металлический;
• бетонный;
• пластиковый.

Весь процесс установки можно разделить на три этапа: подготовительный, основной и заключительный.

Пластиковые (полипропиленовые) кессоны

Уже несколько лет, у дачников набирает особую популярность монтаж пластиковых кессонов. Существует ряд как преимуществ так и недостатков в использовании пластиковых кессонов. Вот основные из них:

Наши пластиковые кессоны изготавливаются из материала: полипропилен (первичный). Внутри кессон оснащен дополнительным усилением поперечинами из пластика, внутри которых проходят стальными трубы, диаметром 32мм, что добавляет жесткости и невосприимчивости к внешнему давлению грунтов и грунтовой воды. Кессон оснащен удобной пластиковой лестницей, смонтированной внутри.

Герметичное соединение обсадной трубы с каркасом кессона обеспечивается уникальной муфтой, разработанной в России (AQVA-stop) оснащенной резиновой прокладкой. Муфта изготовлена литьевым методом и не имеет стыковых соединений, что добавляет ей прочности и герметичности.

Кессон мало весит и исключает необходимость задействования какой-либо спец.техники. Свойства материала, из которого изготовлен пластиковый кессон (полипропилен), он не подвержен негативному воздействию грибковых налетов и бактерий.

Преимущества пластикового кессона:

• Высокий срок эксплуатации;
• Проще в установке.

Какой кессон лучше?

Какой кессон лучше можно определить, исходя из наличия оборудования и навыков работы с бетоном и сваркой. Также имеет значение стоимость монтажа, глубина скважины и максимальные зимние температуры.

Самый простой, но и самый затратный способ – установка пластикового кессона. Стоимость емкости начинается от 20 тыс. рублей. Плюсом является скорость проведения работ.

Установка кессона на скважину с самоизливом – задача трудоемкая. Самоизлив происходит, когда при бурении вскрываются напорные пласты. Вода начинает бить фонтаном или литься. С такой проблемой может справиться только профессионал, так как монтаж кессона надо производить в потоке воды. Не рекомендуется экспериментировать с самостоятельной установкой.

Монтаж насосной станции в кессоне нужен при глубоком залегании воды. Для оборудования сооружают специальное помещение возле кессона. Глубина приямка должна быть ниже уровня промерзания. Насосную станцию помещают в углубление, которое можно забетонировать и предусмотреть место для обслуживания оборудования. От станции в кессон опускается всасывающая труба. Кессон и приямок должны быть закрыты (можно предусмотреть люк с утеплением).

Если вода залегает не очень глубоко, в кессон устанавливают погружной насос. Автоматика управления оборудованием либо устанавливается самостоятельно, либо уже есть в комплекте с насосом или станцией.
Монтаж металлического кессона для скважины является более трудоемким, но вполне доступным для мастеров, владеющих сваркой. Обойдется значительно дешевле.
Установка бетонного кессона для скважины потребует серьезных временных затрат и опыта работы по сооружению опалубки и заливке. По стоимости такой монтаж примерно равен предыдущему способу.
Для неглубоких скважин лучшим выбором будет установка пластикового кессона. Для большой глубины подойдет бетонный и металлический вариант. Для температур в зимнее время более 30 градусов пластиковый кессон не подойдет, его может деформировать движение грунтов. Кроме того, под воздействием низких температур он может дать трещину. Металлические и бетонные кессоны выдержат любые перепады погоды.
Установка кессона на абиссинскую скважину производится так же, как и на другие, разница в размерах кессона. Абиссинская скважина очень узкая, соответственно размеры кессона должны ей соответствовать. Поэтому очевидным решением будет установка металлического кессона, его можно сварить любого диаметра

Другие типы в этом случае не подойдут.Важно! Поверхностный насос работает только на глубине до 8 метров. Если глубина больше – в кессон нужен погружной насос

В артезианскую скважину – насосная станция большой мощности. Электрооборудование необходимо заземлить с помощью УЗО.

Установка фильтров в кессоне необходима, когда вода жесткая или имеет нежелательные примеси. Фильтры в кессон можно установить самостоятельно, предварительно предусмотрев его увеличенную ширину. Неудобство состоит в необходимости периодической замены фильтров.
Все работы по монтажу самого кессона и дополнительного оборудования можно провести своими руками, так как смета на установку в специальной компании достаточна высока.
Можно сократить свои затраты путем установки кессона на скважину своими руками.

Как сделать металлический кессон своими руками

Кессон с металлическими стенами – самая дорогостоящая конструкция, особенно если толщина стальной плиты равна 3мм. При этом конструкцию можно выполнить в различных формациях:

1. прямоугольник;
2. квадрат;
3. круг.

Такие системы следует делать по предварительно изготовленным рисункам-чертежам.

Материалы и инструменты

Металлическую скважинную систему следует мастерить с использованием различных типов труб:

1. Горловинная труба (длина – 40см., Ø отверстия 60 см).
2. Трубка стальная (длина – 200см, Ø125 см).

Необходимые материалы:

• трубы-гильзы под обсадку;
• металлопрокатные листы (толщина от 3 до 5 мм);
• трубные обрезки;
• теплоизоляционный материал;
• прутки либо арматура (Ø1см);
• защитные от коррозии составы;
• сварка;
• брусы из дерева;
• болгарка;
• электродрель со сверлами.

Герметичное дно можно будет изготовить с помощью газового резака или бензореза. Эти же инструменты пригодятся для монтажа круглого резервуара.

Подготовительные работы

Алгоритм проведения начальных работ следующий:

1. Разметка с рытьем котлована, выравнивая дно до нужного уровня.
2. Обрезка трубы-обсадки на 50-и сантиметровую высоту.
3. Подготовка металлических элементов кессона с параллельным очищением их от ржавчины.

Инструкция по изготовлению

Сначала делают люк и основание кессона. Люк устанавливаем после, а пока вырезаем для обсадки отверстие нужной величины. Далее последовательность работ такая:

1. Монтаж с помощью двухстороннего сварного шва основной колонны-гильзы.
2. Подготовка согласно размерам стен металлопроката.
3. Вырезка отверстий в боках для дальнейшего монтажа бочат (гильз), куда будут вставляться кабельные вводы или трубопровод.
4. Установка пола и боков конструкции для скважины.
5. Монтаж крышки с оголовком.
6. Вварка горловины, вентиляционных приспособлений и пенала.
7. Приварка к стенам установки бочат.
8. Прикрепление люка либо крышки к оголовку.

Допускается приварка по бокам металлических петель–креплений подъемника.

Подъемным краном устанавливают металлический каркас на постоянное место эксплуатации. Затем сваривают трубу-обсадку с пеналом. Далее герметизируют участки соединения кабеля и трубопровода, а затем всю конструкцию засыпают грунтом.

Процесс изготовления металлического кессона для скважины:

Какими могут быть габариты

Определившись с формой и материалом кессона, следует также подумать о том, какие он будет иметь размеры. Ориентироваться при выборе габаритов такой емкости лучше всего на существующие промышленные стандарты и нормативы.

Металлические кессоны, к примеру, обычно имеют такие размеры:

• 2000:1200:1200 мм при толщине стали в 3-10 мм;
• диаметр в 1000 мм при высоте 2 м и толщине стенок в 3-8 мм;
• 4000:1500:2400 мм при толщине стенок в 3-10 мм.

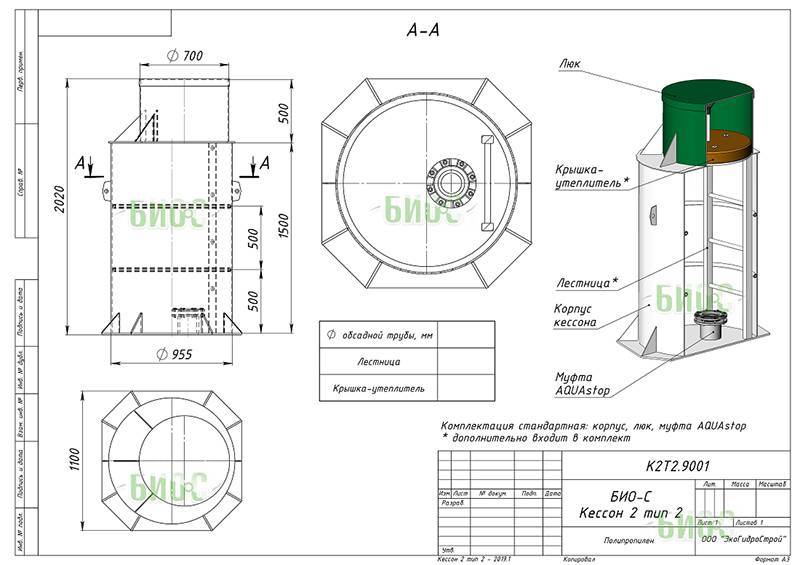

Диаметр рабочей камеры пластиковых емкостей чаще всего равен 955 или 1270 мм. Бетонные кессоны обычно заглубляют в грунт на 2 метра и делают размером 1000:1000 мм.
