Как правильно установить кессон для скважины

Содержание

Если это дача, рассчитанная только на летнее проживание, то вполне приемлемым вариантом является облегчённая летняя версия, когда скважина практически имеет только оголовок над устьем и зачастую даже не оборудуется водопроводом.

Если дом предназначен для круглогодичного проживания, то приходится учитывать сезон низких температур. Для обеспечения бесперебойной подачи воды в это время обустраивается зимний вариант, предусматривающий наличие кессона, приямка или отдельного помещения, возводимого над устьем скважины.

Но все указанные работы весьма затратны и длительны по времени. Все возведённые объекты требуют периодического технического обслуживания.

адаптер для скважины

Альтернативой вышеперечисленным техническим решениям, обеспечивающим круглогодичную бесперебойную подачу воды в дом, является обустройство скважины без кессона при помощи адаптера. Указанное техническое решение подразумевает размещение всего оборудования водоподготовки и подачи в самом доме, в специально отведённом для этого помещении, в котором поддерживаются плюсовые температуры. Чаще всего таким помещением является котельная. А в самой скважине монтируется только специальное устройство – скважинный адаптер, конструкция которого весьма проста. Он обеспечивает герметичный вывод из обсадной трубы отвода, по которому вода, подаваемая глубинным насосом, поступает в водопровод, проложенный к дому.

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Кессон из пластика

У металла, есть один существенный минус – он подвержен коррозии. Чтобы ее избежать, придется периодически обновлять лакокрасочное покрытие. Поэтому, есть еще один распространенный вариант, как сделать кессон своими руками. Это использовать пластиковую емкость.

Плюсы:

• не подвержен коррозии;
• легкий;
• просто монтировать;
• если приобрести емкость, бывшую в употреблении, получится очень дешево.

Из минусов, стоит отметить низкую жесткость конструкции.

Еврокуб

Как сделать кессон из пластиковой емкости:

вначале необходимо определиться с размерами. От этого будет зависеть выбор емкости

Существует два варианта – использовать большую бочку, либо еврокуб;
при выборе емкости, стоит обратить внимание на размеры крышки – лучше всего, чтобы ее диаметр позволял опустить внутрь оборудование без дополнительного расширения;
подготовка бочки, заключается в проделывании необходимых отверстий под водопровод и ввод обсадной трубы.

Основной минус таких кессонов, заключен в их малом весе. Если почва на участке пучинистая, то зимой, емкость может быть запросто вытолкнута наружу. Или еще хуже – сплющена давлением промерзшего грунта.

Утепление пластиковой емкости

Поэтому перед установкой, требуется правильно подготовить котлован. Для этого, на дне делается песчаная подушка, а сверху заливается бетонная стяжка с армированием. После того, как кессон будет установлен, его нужно залить бетонным раствором.

В качестве основы берется керамзит – это послужит утеплением. Толщина заливки делается 20-30 см. Предварительно, бочку можно укатать алюминиевой фольгой. Поскольку кессон опускается ниже уровня грунта, для люка делается опалубка и заливается бетоном.

Верхняя часть входа обвязывается металлическим уголком, а на полученную раму приваривается крышка. После того, как бетон просохнет, кессон засыпается землей.

Таким образом, есть несколько вариантов для самостоятельного изготовления кессона. У всех из них, есть свои плюсы и минусы, но самое главное, что все они будут хорошо справляться со своими функциями. А какой способ изготовления выбрать, каждый должен решить для себя сам.

Трудности ↑

Одна из серьезных трудностей при обустройстве своими руками скважины с самодельным кессоном — высокий уровень верховодки. Если котлован недостаточно глубокий, кессон установлен выше, зимой грунт промерзает и выдавливает конструкцию, не заглубленную должным образом. Кессону ничего не будет (его банально выпрет наружу), а вот обсадную трубу как минимум перекосит, а скорее всего она треснет.

Верховодка относится к надмерзлотным сезоннопромерзающим водам, отличающимся непостоянством и скверным характером. Жидкость, располагающаяся в порах грунта, замерзает неодинаково. Верховодка подвержена техногенному загрязнению, состав может быть разным (растворы различной концентрации), а температура замерзания — ниже, чем у чистой воды. К тому жеразмер пор также разный — сначала замерзает вода в крупных, а потом уже в капиллярах. Глубина сезонного промерзания разнится даже в пределах одного населенного пункта.

Бывает, обнаружить верховодку легко: гражданин копает котлован, добирается до глубины 60-70 см, откуда не возьмись в яму начинает поступать вода, и возможность дальнейших раскопок благополучно закрывается. Это тяжелый явный случай, но есть менее заметные, но более коварные проявления. Особенно коварны они жарким летом — воды пересыхают в жару (верховодке свойственны резкие колебания), набирают силу осенью в период дождей и благополучно замерзают зимой. Уже установленный кессон так же благополучно «всплывает», вытягивая за собой обсадную трубу.

Специалисты подобные каверзы обнаруживают в процессе геологических исследований еще до начала бурения скважины. Готовые конструкции изготавливают с учетом поведения грунта — 2-метровыми, их погружают ниже точки промерзания.

Любители все делать своими руками встречают препятствия с открытым забралом, некоторое время машут лопатой (в первом тяжелом случае) и бегают с ведрами, а потом обращаются все к тем же специалистам. Если незамеченная летом верховодка выпирает кессон, не заглубленный ниже точки промерзания грунта, свои руки без копания и ведер сразу тянутся к телефону. Может, не стоит испытывать судьбу? Если загубите обсадную, ремонт или бурение новой скважины обойдутся точно дороже, чем любые услуги по ее обустройству с кессоном.

Какие кессоны для скважины можно изготовить своими руками

Возможность своими руками выполнить устройство кессона для скважины определяется наличием и совокупностью определенных навыков, которые включают в себя:

1. Навык соединения металлических заготовок при помощи ручной дуговой электросварки потребуется для того чтобы изготовить металлический кессон для скважины своими руками.
2. Опыт выполнения кладки требуется, чтобы своими руками построить кессон для скважины из кирпича, а также чтобы выложить оголовок бетонного кессона скважины.
3. Высокий вес бетонных колец является помехой того для того, чтобы сделать кессон для скважины без привлечения сторонних исполнителей и грузоподъёмной техники, которая в зависимости от размера элемента должна быть способной поднять от 200 кг до 2 тонн.
4. Чтобы возвести железобетонный кессон для скважины своими руками необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также нарезать и связать между собой арматуру для получения сетки.
5. Пластиковые кессоны используемые для оборудования скважины изготавливаются фабричным методом и не могут быть изготовлены самостоятельно ввиду отсутствия специального оборудования, реагентов и знания технологии.

Типы кессонов и их назначение

Кессон представляет собой герметичное сооружение, обеспечивающее сохранность установленного оборудования и подключение сети водоснабжения.

Исходя из этого, монтаж кессона для скважины позволяет решить целый ряд эксплуатационных вопросов:

Кессоны для скважины

• Защита оборудования и сети от воздействия отрицательных температур.
• Герметизация устья скважины, предотвращающая попадание атмосферных осадков внутрь гидротехнического устройства.
• Размещение всего комплекса оборудования, необходимого для обеспечения работы насосного оборудования.
• Возможность подключения напорной магистрали к сети водопровода.

Форма и объем сооружения подбирается исходя из размеров устанавливаемого оборудования, принципиального значения эти параметры не имеют, главное, чтобы был обеспечен доступ ко всем системам и устройствам для выполнения технического обслуживания.

В качестве кессона можно использовать специальные заводские емкости, кроме того существует возможность самостоятельного возведения данного сооружения из других материалов.

На практике чаще всего можно встретить следующие типы кессона:

• Монолитный железобетонный.
• Сборный из ЖБ колец.
• Кирпичный.
• Металлический.
• Пластиковый.

Каждое из этих сооружений имеет свои преимущества и недостатки, которые необходимо учитывать при выборе.

Изготовление кессона из трубы большого диаметра

Металлические трубы могут иметь диаметр от 420 до 2520 мм. Именно последний вариант очень подходит для изготовления кессона. Предпочтение можно отдать такому способу по следующим причинам:

1. Возможность механизированного исполнения котлована буквально в несколько минут. Для этого используются буровые установки с буром диаметром до трёх метров.
2. Доступность материалов. На рынке металлопродукции существует такой сегмент, как трубы большого диаметра вторичного применения. Это демонтированные по сроку газовые, нефтяные или водопроводные магистральные трубы. Именно такие и нужно искать, выбирая изделия с толщиной стенок от 12 миллиметров. Обрезок такой трубы длиной 1,8–2,0 метра послужит прекрасным корпусом для кессона. Остаётся только приварить днище и верхнюю стенку с горловиной. Для этого можно использовать листовую сталь толщиной 3 миллиметра. Цены на такие трубы значительно ниже, чем на новый материал.

   Круглый металлический кессон изготавливается из труб большого диаметра, доступных на вторичном рынке

Очевидно, что трудозатраты и стоимость такого материала будут значительно ниже, чем для всех остальных из перечисленных выше.

Видео: установка кессона вручную

Задача укрытия оборудования кессона в техническом и технологическом отношении не представляет собой сложной проблемы. Все работы легко могут быть проделаны своими руками, а для выполнения специальных операций, таких, как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное скорее трудоёмко, чем сложно. Успехов вам!

Бурение

Формирование скважины на участке невозможно без специального оборудования. В частных хозяйствах чаще применяют ударно-канатное устройство, которое выглядит просто, но работает эффективно. Рабочий механизм представляет собой опорную треногу с забивным устройством. Для треножной конструкции нужны металлические трубы, которые соединяются между собой сваркой. Устройство под названием «стакан» соединяется лебедкой с тросом. Высота опоры прочно связана с длиной забивного агрегата. Соединенные между собой металлические трубы должны быть выше «стакана» на 1,5–2 м.

• Далее бурение своими руками происходит с помощью лебедки.
• Вбивайте «стакан» в обозначенную рабочую территорию на частном дворе. С его помощью с участка забирается грунт.

Для определения глубины скважины важно учитывать следующее

• Уровень залегания водоносной жилы на конкретно взятом участке.
• Хозяйственные нужды и бытовые потребности в воде.

Выбирая обсадную колонну, стоит учесть, что она должна выдержать большие нагрузки. Кроме механической прочности, у трубы должна отсутствовать склонность к коррозии. Материал должен выдерживать давление. Трубы из асбоцемента – наиболее известные и часто используемые для скважин. Подвох использования таких изделий в том, что если скважина заиливается, то восстановлению уже не подлежит. В настоящее время производители предлагают обсадные изделия из следующих материалов:

• сталь;
• пластик;
• дерево.

Стальные изделия дороги, оставляют в воде характерное металлическое послевкусие. Пластиковые трубы появились на рынке не так давно, но уже превосходят своих конкурентов по многим характеристикам. Вкусовые качества воды не портят, в сравнении с асбоцементными вариантами – дешевые.

Деревянные трубы для скважин мало знакомы даже специалистам, так как используются сегодня редко. Варианты этих труб не отличаются высокой прочностью.

Выбрав и установив обсадную трубу для пробуренной скважины можно переходить к монтажу оборудования.

Общие требования ↑

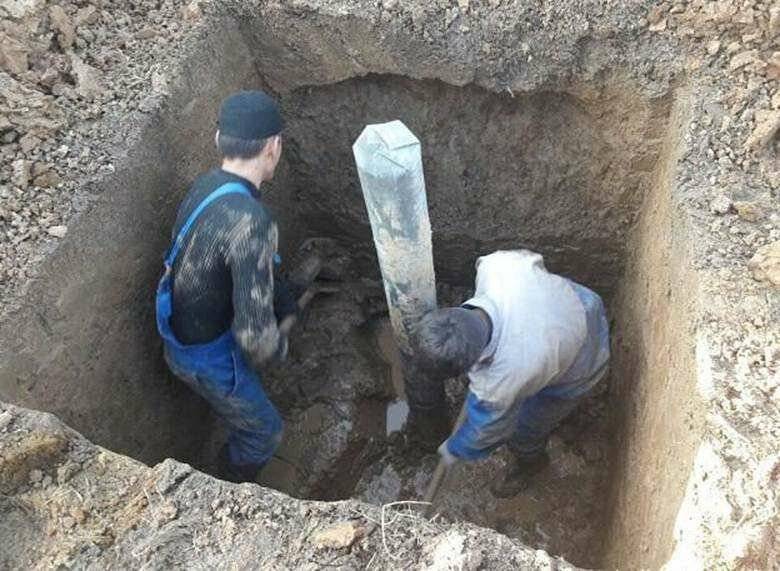

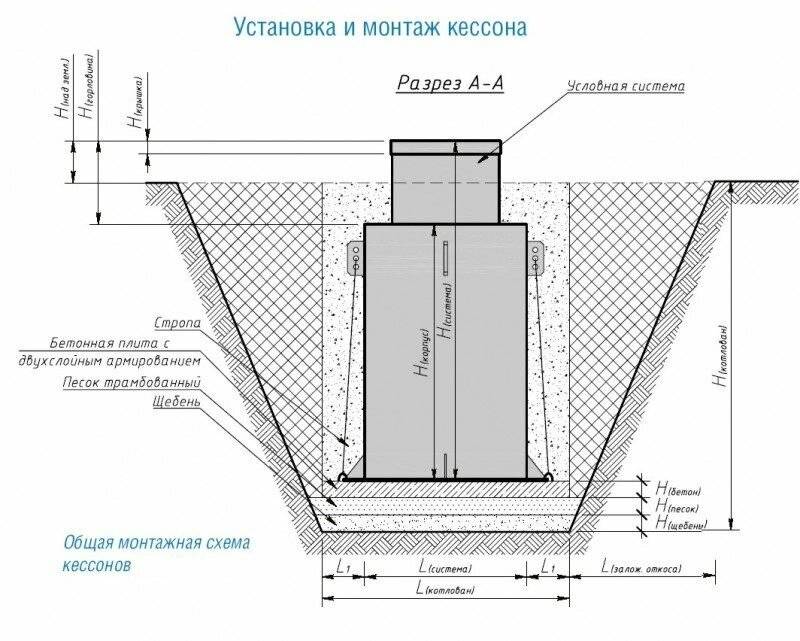

В любом случае нужен котлован 2-метровой глубины или чуть глубже (для бетонного нужна подушка). Его копают вокруг обсадной трубы скважины. Размер котлована должен быть больше, чем будущий кессон на 20–25 см по каждой стороне, если работы проводят с использованием техники (чтобы не приходилось с усилием устанавливать конструкцию и не осложнялся монтаж труб). Зазор между кессоном и стенками котлована засыпают грунтом. В случае самостоятельной установки кессона или его строительства своими руками котлован делают еще шире ради удобства.

На дне котлована устраивают подушку из песка и щебня. Ее затем заливают бетоном с предварительным двойным армированием. Армирующую сетку собирают при помощи вязальной проволоки. Шаг — 20 см. Кессон устанавливают на бетонную плиту.

Обсадную трубу заглубляют (попросту обрезают).

Обустраивая скважину с кессоном, необходимо позаботиться о гидроизоляции конструкции. Пластиковые не подвержены коррозии. Металлические в большинстве случаев продают уже обработанными. Кессоны, сделанные своими руками, изолируют до установки — наружные стенки обрабатывают битумной мастикой. В случае приобретения необработанной конструкции схема та же — наносят мастику на внешние стенки (иногда и на внутренние).

Слой гидроизоляции должен быть равномерным и непрерывным, без наслоений и подтеков. Согласно строительным правилам и нормам, заглубленные конструкции нужно обрабатывать в несколько слоев. Каждому слою дать просохнуть. Битумную мастику можно заменить на другой материал (цементная гидроизоляция), но работать необходимо, четко соблюдая инструкцию, приложенную к продукту.

Утеплять кессон нужно изнутри. Соблазн обклеить его поверху утеплителем велик, но специалисты утверждают, что в таком случае сцепка с грунтом недостаточна, и за неподвижность конструкции трудно поручиться, а неподвижность эта необходима, поскольку соединения герметичны, и ползающий кессон тащит за собой обсадную трубу. Утепляют различными материалами вплоть до распыляемых — чаще в ход идут пенопласт, ППУ,экструдированныйпенополистирол.

Что необходимо для обустройства скважины

Обустройство скважины представляет оборудование ее всем необходимым, что позволит производить эксплуатацию этого источника воды.

Полностью готовая скважина, кроме обсадной трубы, защищающей пробуренную шахту от обваливания и деформации, состоит из ряда элементов.

Обустройство скважины

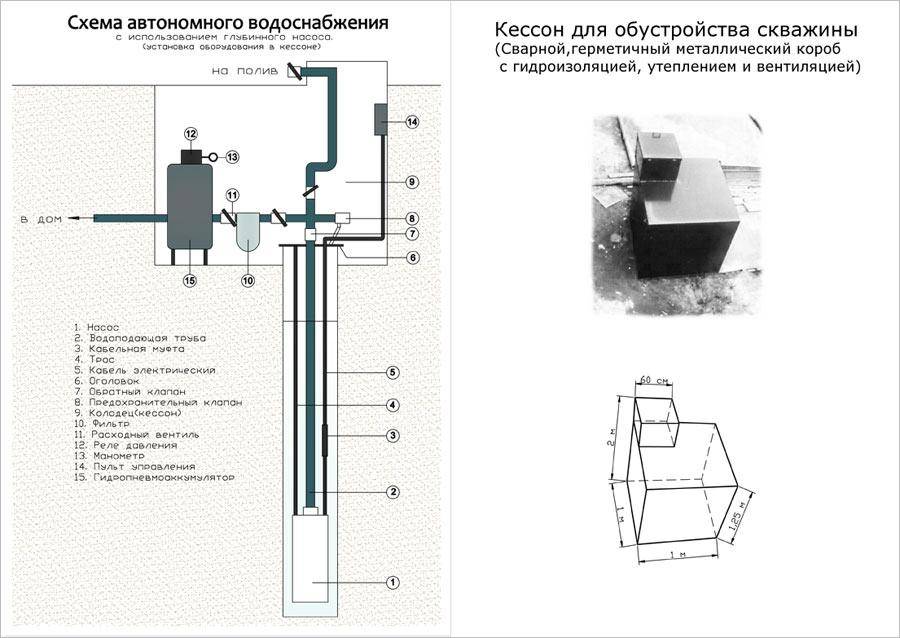

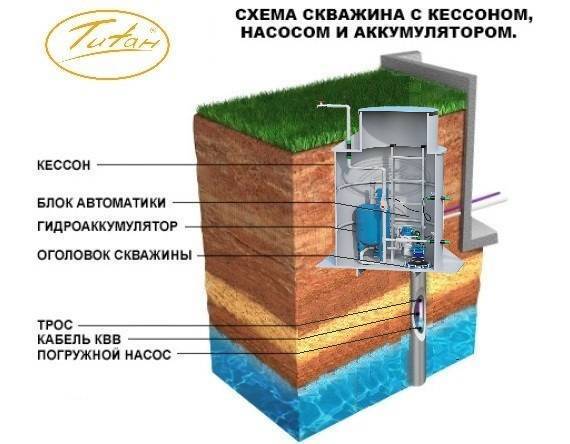

1. Кессон – емкость, окружающая и защищающая оголовок скважины и необходимое оборудование от действия грунтовых вод, давления грунта и перепадов температур.
2. Водоподъемное оборудование – насос погружного типа.
3. Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
4. Гидроаккумулятор – накопительная напорная емкость, благодаря которой равномерно распределяется нагрузка на насос. Такой резервуар помогает поддерживать в системе водозабора необходимое давление.
5. Система управления двигателем насоса, регулирующая подачу воды и защищающая двигатель от работы в «сухом» режиме и скачков подачи электроэнергии и др.

Остановимся на описании каждого элемента, включая процесс установки, более подробно.

Устройство

Устройство кессона является достаточно простым. Этот элемент являет собой герметичную емкость, изготовленную из одного из подходящих материалов. В нижней части этого агрегата находится вход для обсадной трубы скважины, а сбоку кессона, как правило, располагают вводы, предназначенные для трубопроводов водоснабжения.

В верхней части таких предметов находится специальный люк, который необходим для обеспечения доступа к проведению ремонтных работ и обслуживанию оборудования, присутствующего во внутренней части емкости.

Обычная конструкция кессона – это цилиндр, отличающийся сечением в 1 м и высотой в 2 м. Последний параметр обусловлен тем, что является оптимальным для защиты внутреннего наполнения кессона от воздействия низких температур.

Что касается оголовка скважины, то он, как и вход для трубопровода, должен располагаться на уровне ниже промерзания грунта. Как упоминалось выше, именно от этого параметра, в первую очередь, зависит подходящая глубина размещения дна агрегата. Диаметр кессона должен быть таким, чтобы в его внутренней части беспроблемно умещались все требуемые компоненты и еще дополнительно имелось пространство для осуществления определенных работ, предусмотренных регламентом.

Внутри камеры находятся такие составляющие:

• насос и его автоматика;
• запорная арматура;
• расширительный бак;
• фильтр;
• манометры.

Кессон из бетонных колец для скважины своими руками

Несмотря на вполне доступные цены уже готовых кессонов, многие стремятся попробовать изготовить их самостоятельно, используя при этом подручные материалы. Один из таких вариантов – бетонный кессон своими руками. Если вы решили отдать предпочтение этому варианту, то вам необходимо ознакомиться с некоторыми особенностями этого процесса:

Основная сложность – обеспечить точное герметичное соединение колец между собой. Поэтому процессу установки следует уделять особое внимание.
Диаметр бетонных колец может быть любым, однако не стоит выбирать слишком большие – они усложняют процесс монтажа и зачастую не оправдывают себя.
Не забудьте о качественной гидроизоляции. Для этой цели используйте битумную мастику.
Позаботьтесь о создании надежной основы: используйте бетонный раствор для опалубки.

Чтобы обустроить кессон из бетона — нужно подготовить основание, на которое будут устанавливаться кольца

Устройство кессона для скважины из бетонных колец – достаточно сложный процесс, провести который без привлечения спецтехники практически невозможно. Элементы конструкции имеют слишком большой вес, чтобы опускать их в котлован вручную. Ремонт кессона, сделанного из бетонных колец, также бывает затруднительным, однако в случае появления отверстий между кольцами – является необходимым.

Всё о монтаже и подключении

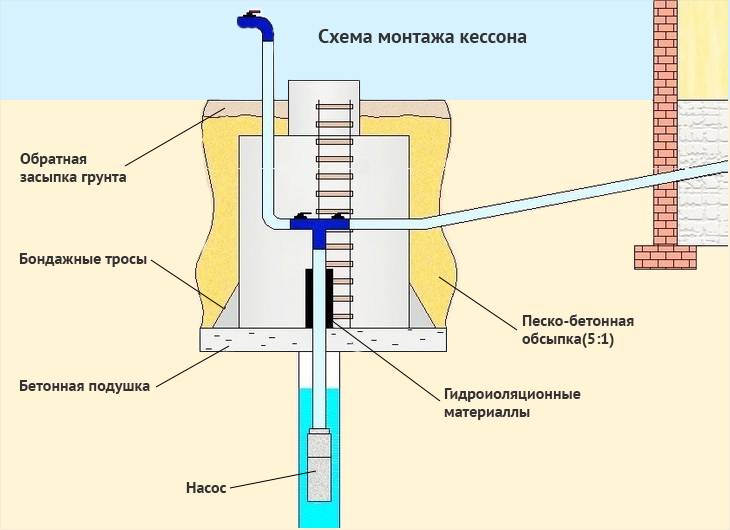

Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.

Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.

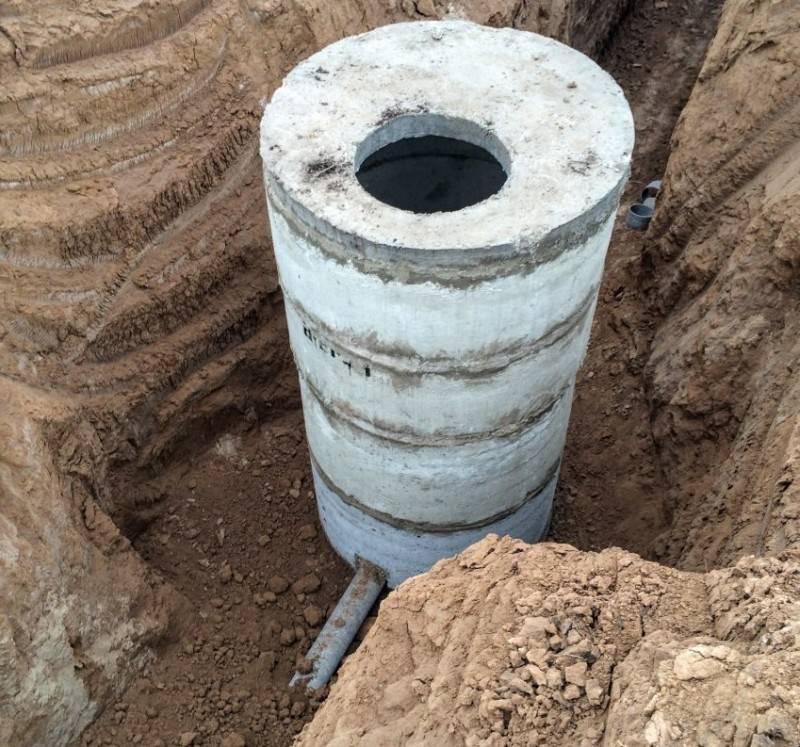

Монтаж кессона из бетонных колец

Монтаж колец производится двумя способами:

• Укладкой на поверхность земли необходимого количества колец, вокруг оголовка скважины. Их число выбирается в зависимости от проектной глубины кессона для скважины. Кольца устанавливаются друг на друга, а сверху накрываются бетонной крышкой. Далее производится выборка грунта изнутри будущей кессонной камеры, в результате чего кольца, под собственной тяжестью углубляются. Когда опустятся на нужную глубину, обсадная труба обрезается так, чтобы выступала над дном получившейся камеры на 0,5-1 м. Дно кессона бетонируется, либо засыпается крупным гравием, а верхняя крышка и стенки утепляются.
• Второй вариант предусматривает иной процесс монтажа. Изначально вокруг скважины роется котлован необходимой глубины и диаметра. Выступающая часть обсадной трубы срезается до нужного уровня, чтобы она незначительно выступала над дном камеры. И лишь после этого производится укладка железобетонных колец на дно ямы. Стыковочные швы тщательно заделываются цементным раствором и промазываются влагозащитной мастикой. Последним шагом камера утепляется, и засыпаются грунтом наружные пазухи.

Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.

Монтаж металлического кессона

Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.

Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.

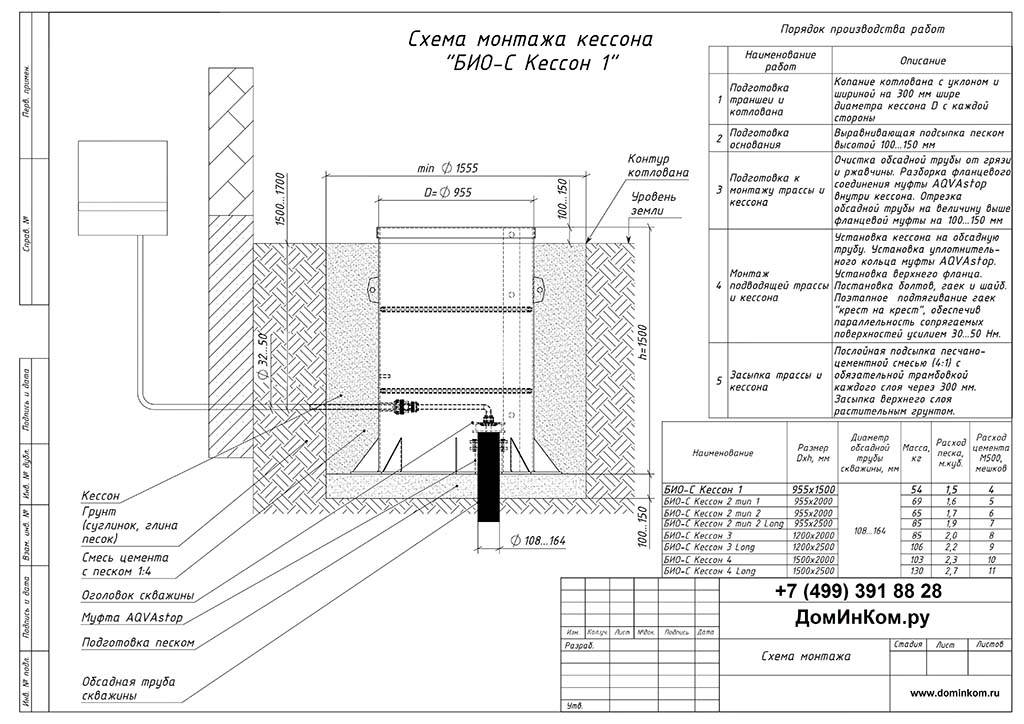

Монтаж пластикового кессона

Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.

Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.

Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.

Какой приямок можно сделать для скважины своими руками?

Еще до начала бурения скважин специалисты рекомендуют определиться с подходящим типом приямка. Но для начала нужно узнать, что представляет собой этот элемент. Это герметичное сооружение, устраиваемое в процессе бурения скважины, главная функция которого заключается в сохранности установленного оборудования.

Устройство скважины с адаптером.

Приямок для скважины позволяет решить сразу ряд задач по обеспечению нормальных условий эксплуатации, а именно:

1. Благодаря ему обеспечивается надежная защита установленного оборудования и в целом сети от пагубного воздействия минусовых температур.
2. Приямок обеспечивает герметичность устья скважины, предотвращая за счет этого попадание атмосферных осадков в систему и защищая гидротехническое устройство.
3. Приямок позволяет установить комплекс механизмов и агрегатов, необходимых для обеспечения бесперебойной работы скважинного насоса.
4. Данный элемент позволяет подключить напорную магистраль к водопроводной сети.

До начала бурения скважин рекомендуется определиться с подходящим объемом и формой конструкции. При расчете габаритных размеров приямка для скважины нужно учитывать величину устанавливаемых агрегатов. Каких-то принципиальных ограничений нет. Необходимо лишь, чтобы не ограничивался доступ к элементам системы для выполнения профилактического осмотра и ремонтных работ.

Схема устройства пластикового приямка.

Помимо этого, до начала бурения скважин рекомендуется определиться с тем, будете ли вы использовать готовую емкость фабричного производства или же сделаете все своими руками. Если вы выбираете второй вариант, вам нужно знать, что для устройства приямка для скважины могут использоваться различные материалы, а именно:

1. Железобетон.
2. Железобетонные кольца.
3. Металл.
4. Кирпич.
5. Пластик.

У каждого из существующих вариантов есть как ряд положительных качеств, так и определенные недостатки, о которых нужно обязательно узнать до начала бурения скважин.

В процессе работы вам понадобятся следующие инструменты:

1. Совковая и штыковая лопаты.
2. Песок.
3. Измерительная рулетка.
4. Материал, выбранный для устройства приямка.

По каким критериям выбирать тип обустройства скважины ↑

Приямок – это упрощенный аналог кессона, который можно построить самостоятельно. Он выполняет те же функции – защищает от холода, попадания внешних вод в обсадную трубу скважины, но монтировать в него автоматику и гидробак нежелательно из-за низкой герметичности конструкции. Чаще всего приямок строят из бетонных колец, кирпича или подручных материалов. Его не рекомендуют устанавливать на участках, где грунтовые воды залегают близко к поверхности (до 5 м). Приямок закрывают прочной крышкой, которую можно утеплить изнутри, закрыть на замок снаружи.

Скважинный адаптер, или pitless-адаптер, устанавливают для ввода труб водопровода на глубине, если обсадная конструкция выполнена из стали, а автоматика расположена в доме или отдельном техническом помещении. Специалисты не советуют ставить адаптеры на скважины с пластиковыми обсадными колоннами. Хотя чисто теоретически это возможно, эксплуатация такой конструкции будет недолгой и проблематичной. Если же все условия соблюдены, выбран качественный адаптер и правильно смонтирован, он способен прекрасно заменить кессон.
