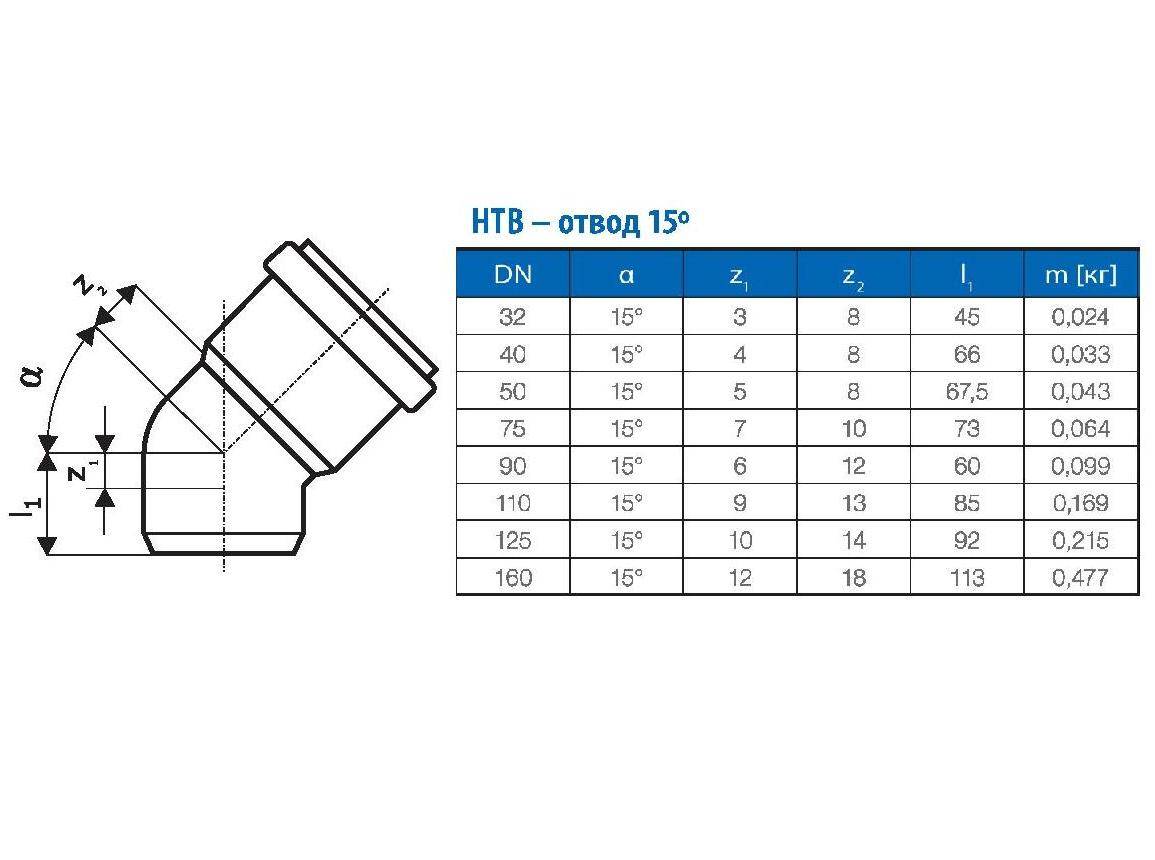

Поворотные размеры пластиковых канализационных отводов

Разновидности канализационных фитингов

                Существует
несколько разновидностей канализационных линий:

• пластиковые;
• чугунные;
• керамические;
• асбоцементные.

Все эти разновидности имеют
собственные характеристики, плюсы и минусы. Под каждый тип выпускаются свои фитинги для труб канализации.
Преобладающим вариантом является пластиковая система, которая быстро монтируется, имеет малый вес и
низкую стоимость. Основным достоинством этих каналов считается высокая скорость
сборки. Канализационные
трубы и фитинги ПВХ (или полипропиленовые) имеют два варианта соединения:

• под резиновое кольцо;
• под клей.

Чаще всего применяют изделия из ПВХ с присоединительным
элементом в виде резинового кольца, поскольку сборка таких линий не составляет
труда даже абсолютно неподготовленному человеку.

Фитинги для канализационных труб ПВХ выпускаются в
соответствии с действующими размерами труб. Их конструкция позволяет изменить
направление, соединить линии встык или сделать ответвление канала. В продаже
имеются:

• муфта. Используется для прямого соединения двух одинаковых каналов;
• редукция. Элемент, Действующий по принципу муфты, но предназначенный для стыковки труб разного диаметра;
• ревизия. Это род муфты с отверстием в центральной части. Оно плотно закрыто резьбовой крышкой и применяется для проведения прочистки или иных работ;
• тройник. Обеспечивает прямой проход и отвод под углом 45° или 90°;
• крестовина (иное название — четверник канализационный). Это большая группа фитингов, способных соединять линии в одной плоскости или с пересечением, предназначенная для присоединения каналов одинакового или разного диаметра;
• отвод. Фитинг, обеспечивающий изгиб линии на 30°, 45° или 90°;
• компенсационный патрубок. Нужен для замены вырезанного дефектного участка, способен компенсировать тепловое расширение линии;
• заглушка. Устанавливается на свободном торце трубы и обеспечивает герметичность внутренней полости канала;
• обратный клапан. Препятствует перемещению стоков в обратном направлении;
• вентиляционный клапан. Предназначен для нормализации давления воздуха внутри системы, предохраняет гидрозатворы сантехники от срыва.

Существуют также гибкие
соединения, состоящие из эластичного гофрированного участка трубы. Они
используются в случаях, когда угол стыка линий нестандартный и требует подгонки по месту.

Фитинги для внутренней части системы

                Фитинги для канализации,
размещенной внутри здания, имеют серый цвет. Это позволяет легко отличить их от
других элементов и не допустить путаницы. Материал труб и фитингов для
внутренних канализационных линий должен совпадать, поскольку здесь постоянно
производится сброс горячей воды.

Размеры присоединительных патрубков в точности
совпадают с параметрами труб, что облегчает сборку и исключает ошибки при
покупке фурнитуры. Для
монтажа продаются специальные хомуты из металла или пластика, позволяющие
фиксировать каналы на стене или на полу.

Если используются клеевые
соединения, необходимо давать некоторое время для застывания состава.
Соединения под резиновое кольцо можно эксплуатировать тотчас после установки.
Некоторые источники рекомендуют усиливать стыки герметиком или обматывать их
снаружи специальной лентой. Однако, подобные фитинги вполне могут работать без
дополнительных мер.

Наружные фитинги

                Для
сборки наружных частей системы используются оранжевые канализационные трубы и фитинги, размеры
которых соответствуют принятым стандартам. Наиболее распространенная разновидность — образцы
диаметром 110 мм. Наружные
части системы располагаются под землей и выдерживают немалые механические
нагрузки. Горячей воды в них практически не бывает, поэтому основной упор
делается на кольцевую прочность и морозоустойчивость. Монтаж таких труб может
производиться в зимнее время, поэтому пользователи предпочитают фитинги под
резиновое кольцо. Элементы под клеевое соединение тоже используются, но не
пользуются высоким спросом из-за сложности сборки.

                Состав
элементов наружной канализации мало отличается от номенклатуры внутренних
линий. Он дополнен двухколенным сифоном, образующим гидрозатвор и не
пропускающим канализационные
газы. Установка такого устройства допускается только при погружении системы
ниже глубины промерзания, иначе жидкость превратится в пробку из льда.

Монтаж канализационной системы с использованием хомута

Крепление канализационных труб с помощью хомутов позволяет избежать возникновения напряжений и линейных деформаций в системе. Эта проблема решается двумя типами крепежа:

• исключить смещение трубопровода можно с помощью жесткой фиксации. В данном случае крепеж располагается ниже уровня раструба и применяется в тех ситуациях, когда необходима полная затяжка патрубка;
• иногда прибегают к плавающему методу монтажа. В этой ситуации у патрубка есть возможность продольно передвигаться на небольшое расстояние.

Схема крепления труб хомутом

Конструктивно хомут представляет собой комплект таких элементов:

Схема хомута для крепления патрубков

• U-образная или округлая стяжка;
• фиксатор;
• крепежный узел, посаженный на саморез;
• анкер или дюбель.

Довольно простые детали обеспечивают надежное крепление труб к стенам.

Пластиковая стяжка бывает 2-х видов – разъемная и неразъемная. Металлическая (стальная) — только разъемная, и дополнена резиновой прокладкой, которая отлично гасит вибрации.

В U-образном варианте фиксатор отсутствует, а в округлом стальном патрубке представляет собой болтовое соединение. Для полимерной стяжки используются специальные замки-защелки с надежной фиксацией.

Снизу хомута (как разъемного, так и неразъемного) приспосабливается узел для крепления. Отвод монтируется на стене 3-мя способами – винтовым (анкерами), забивкой (дюбелями), по Т-образной схеме (прямым стержнем).

Способы монтажа

При использовании резиновых уплотнителей монтаж тройника на канализационную трубу не представляет труда.

Для этого, необходимо:

• убедиться в наличии уплотнительного кольца в раструбе канализационной трубы;
• нанести на участок тройника без раструба слой силиконового герметика;
• вставить тройник в раструб магистрали до упора.


Аналогичным образом производится монтаж узкого конца трубы в раструб тройника на его противоположном конце и установка труб, сифонов и др. в отверстие для ответвления.

Исключение может составлять только подключение, непосредственно, к тройнику сливных (сильфонных) шлангов и участков трубопроводов с меньшими диаметрами.

Для чего, необходимо, воспользоваться специальными резиновыми манжетами.

При клеевом способе соединения требуется выполнение большего числа операций, связанных с предварительной подготовкой деталей.

Процесс соединения включает следующие этапы:

• резка трубы (подгонка длины тройника);
• снятие фасок;
• зачистка места реза от заусенцев;
• очистка и обезжиривание поверхностей;
• нанесение клеевого состава;
• соединение деталей.

 Для резки, применяют:

• ножовочное полотно с мелкими зубьями (по металлу),
• абразивные круги угло-шлифовальных машин («болгарок»),
• специальные инструменты (труборез).

 В этом случае, образуется минимальное количество заусенцев и задиров, что облегчит дальнейшую обработку.

Снятие фаски под углом в 45 градусов производят с обеих (внутренней и внешней) сторон реза.

Используют для этого острый нож или специальный инструмент, предназначенный для чистовой обработки среза пластика.

Такая операция облегчит простое соединение деталей.

Заусенцы, после реза, удаляют с использованием мелкой наждачной бумаги.

Место реза, в обязательном порядке, очищают от стружки и пыли, оставшихся после обработки, при помощи сухой ветоши.

Гладкая поверхность деталей является гарантией их плотного соединения и равномерного распределения клеевого состава по всей площади, что необходимо для герметичности и надежности.

Очень важно!
Не рекомендуется резать и обрабатывать мокрый пластик, поскольку удалить остатки стружки и пыли после обработки будет весьма проблематично. Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!. Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!

Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!

Для обеспечения равномерной адгезии клеевого состава по всей площади соединения обе склеиваемых детали очищают от загрязнений и обезжиривают.

Использовать для этой цели можно растворитель, поставляемый в комплекте с клеем.

Клей наносят кисточкой, равномерно, на внутреннюю поверхность раструба и внешнюю поверхность тонкого конца тройника (другого фитинга) или трубы.

Рекомендуется обработать место соединения клеевым составом поверх склеенных деталей. Это позволит устранить мелкие огрехи и пустоты и добиться более надежного соединения.

Аналогичным образом выполняют второе соединение тройника и подключение к ответвлению трубопроводов или сифонов (для подключения посудомоечной машины).

Тройники, существенно, облегчают прокладку канализационных систем. Все работы можно сделать своими руками. Последнее, актуально, для внутренних сетей квартир и частных домовладений.

В предлагаемом видеоролике посмотрите, как производится подключение различной сантехники к канализации при помощи пластиковых фитингов.

Классификация фитингов

Фасонные части подразделяются в зависимости от назначения.

Отводы (углы) меняют направление конструкции на угол – 45о, 90о, 120о.Трасса трубопровода может изменяться как по вертикали, так и по горизонтали. Раструб с кольцом уплотнительным с одной стороны.

Отвод гибкий применяется в системе внутренней канализации. Используется в случае, когда невозможно применение стандартных частей, так как трубопровод имеет небольшой изгиб. Раструб с прокладкой расположен с одной стороны.

Пластиковые отводы для канализационных труб

Тройник позволяет произвести отвод от основного трубопровода и бывает следующих видов:

• Прямой тройник (угол 90оС) с раструбами с двух сторон, в канавки которых вставлены кольца уплотнительные. В раструб ответвления вставляется труба меньшего диаметра. Прямая часть тройника вставляется в раструб соединяемой трубы.
• Тройник косой (угол 45оС) с раструбами на отводе и с одной стороны элемента. Тройники для канализационных труб косые применяют в случаях, если необходимо произвести ответвление под углом.

Тройники: прямой и косой

Крестовина обеспечивает отвод в двух направлениях:

• Одноплоскостная крестовина применяется при необходимости монтажа двух ответвлений в одной плоскости.
• Крестовина трубы канализационной двухплоскостная соединяет трубопроводы, расположенные в двух плоскостях.

Крестовины: одно- и двухплоскостная

Муфта соединяет трубы одного диаметра на прямом пролете. На обеих сторонах имеются раструбы с пазами, в которые вставлены уплотнительные кольца. Соединяет две прямые части трубы. Используют при ремонте части трубопровода, когда поврежденную часть трубы удаляют, ставят новый отрезок, то соединяют муфтой. Муфту с гофрированием (отвод гибкий) применяют для соединения с изгибом в системе внутренней канализации.

Заглушка для канализационной трубы закрывает торец. Применяется при ремонте, замене частей трубопроводов. Перекрытие торца трубы предотвращает попадание стоков и запахов в помещение, где происходит разборка и сборка системы.

Муфта (слева) и заглушка (справа)

Переходник служит для соединения труб различных диаметров:

• Эксцентрик надевается прямой частью на трубу большего диаметра, в раструб с кольцом уплотнительным вставляется труба меньшего диаметра.
• Переход с пластмассовой трубы на чугунную осуществляется, применяя переходники для канализационных труб.

Эксцентрик (слева) и переходник «чугун-пластик» (справа)

Ревизия обеспечивает доступ к трубопроводу изнутри. Крышка легко снимается, является герметичной. Устанавливается для профилактики и ухода за системой в легкодоступных местах. Раструб с одной стороны, другая сторона прямая.

Обратный клапан на канализационную трубу защищает от протечек сточных вод. Переполнение системы ведет к давлению на мембрану, которая закрывает заслонку. Заслонка не дает стокам двигаться вверх по трубопроводу. Имеется возможность аварийного перекрытия системы. Герметичная крышка снимается и позволяет производить очистку клапана.

Ревизия и обратный клапан

Клапан воздушный противовакуумный (аэратор канализационный) предназначен для предотвращения попадания газов из системы канализации. Устанавливается в самой верхней точке стояка вертикального. Если в трубопроводе происходит разряжение давления, происходит стравливание через клапан. Благодаря установке клапанане происходит срыва гидрозатворов.

Зонт вентиляционный служит для защиты системы от попадания мусора и прочих загрязнений и устанавливается в верхней стояка (выводится на крышу).

Воздушный клапан (слева) и вентиляционный зонт (справа)

Рекомендации по применению и монтажу

От качественного соединения труб при монтаже канализации зависит, насколько хорошо будет справляться система водоотведения со своей задачей.

Чтобы трубопровод был надежен, долговечен и безопасен, нужно соблюдать следующие рекомендации:

По возможности следует выбирать трубы и фитинги одного производителя, обращать внимание на точное совпадение размеров соответствующих элементов.
Трубы для внутреннего и внешнего трубопровода следует выбирать соответствующих размеров, чтобы слишком высокое давление сточных вод не стало причиной порыва труб.
Концы соединяемых труб должны быть ровными. Для этого полипропиленовые трубы нарезают либо труборезом, либо пилой с мелкими зубьями или болгаркой, оставляющими минимум зазубрин

Затем кромку спила обрабатывают наждачной бумагой или напильником. Причем резать и зачищать можно только сухую трубу.
Необходимо обеспечить максимальную плотность соединений, чтобы избежать протечек. Стыки склеиваемых фитингов предварительно обезжиривают, затем наносят клей и стыкуют детали. Излишки клея насухо вытирают ветошью. Используя фитинги с уплотнителем, поверхность в местах соединения покрывают силиконовым герметиком. Прижимают детали не плотно, а оставляя зазор в 1 см для образования компенсационного зазора. Для этого нужно произвести предварительные замеры и отметить на трубе границу вхождения.
По возможности следует избегать прямых углов, лучше заменить одно колено в 90 градусов на два по 45.
Чем больше в системе поворотов и фасонных элементов, тем больше мест засорения. По возможности следует упростить геометрию канализации, а раструбы располагать так, чтобы обеспечить свободный отток воды.

Рекомендуем ознакомиться: Как правильно и надежно соединить металлическую трубу с пластиковой?

Муфтовое соединение труб из полипропилена

Муфты, которые применяют для обустройства полипропиленовых трубопроводов, считаются наиболее простыми изделиями из выпускаемых фитингов. Они представляют собой отрезок толстостенной трубной продукции с диаметром несколько большим, чем труба из полипропилена, в которую он должен войти с небольшим усилием.

Чтобы стыковать полипропиленовые изделия с применением муфт, задействуют низкотемпературную пайку:

1. Сначала с труб удаляют внешнюю фаску, а с муфты – внутреннюю.
2. При наличии ручного регулятора на паяльном приборе выставляют отметку 260- 280 градусов и применяют насадку требуемого диаметра.
3. Трубы, имеющие армирование из алюминия, требуется зачистить. При наличии наружного алюминиевого слоя это делают шейвером, а если он располагается изнутри, тогда торцевателем.
4. Трубу помещают в широкую часть насадки, а на узкий конец надевают муфту.
5. Далее следует подождать несколько секунд, в течение которых поверхности должны оплавиться. После этого трубу нужно поместить в муфту и зафиксировать на протяжении 10 – 15 секунд, избегая проворотов – иначе место соединения покроется волнами и может начать протекать.

Монтаж чугунного трубопровода

При монтаже раструбного расширения с чугунной канализационной системой применяется несколько другой вид работ, так как сами трубы здесь чуть большего диаметра. Например, это зачеканка или сварка.

Чеканка

Для этого герметизирующего способа применяется сантехнический лен — пакля. Если дома не нашлось такого приспособления, его можно заменить битумной мастикой или цементным раствором.

Пошаговое действие:

1. Провести замеры и поставить насечки, где будет входить раструб.
2. От разметки немного отступить и намотать паклю до края трубы.
3. Трубу вставить в раструб, где стамеской уплотнить обмотку.
4. Залить образовавшуюся щель для герметизации любым раствором.

Через 24 часа можно пользоваться канализационной системой.

Сварка

При соединении раструба и чугунного водопровода чаще всего используют сварку. В принципе, это вспомогательное действие для полной гидроизоляции, которое производится после зачеканки труб. Такой метод продлит срок службы чугунной канализации.

Порядок действий монтажных работ:

1. После установки раструба в чугунный водопровод щель более 10 мм. требуется залить цементной смесью. Затем зачеканить.
2. Как только цемент полностью застынет, приступают к сварочной работе.
3. Края раструбной воронки накрепко приваривают к торцевой части.
4. Шов остынет и можно проверить плотность герметизации системы.

После изучения вариантов стыковки раструбного соединения в канализационную систему можно приступать к самостоятельному монтажу.
