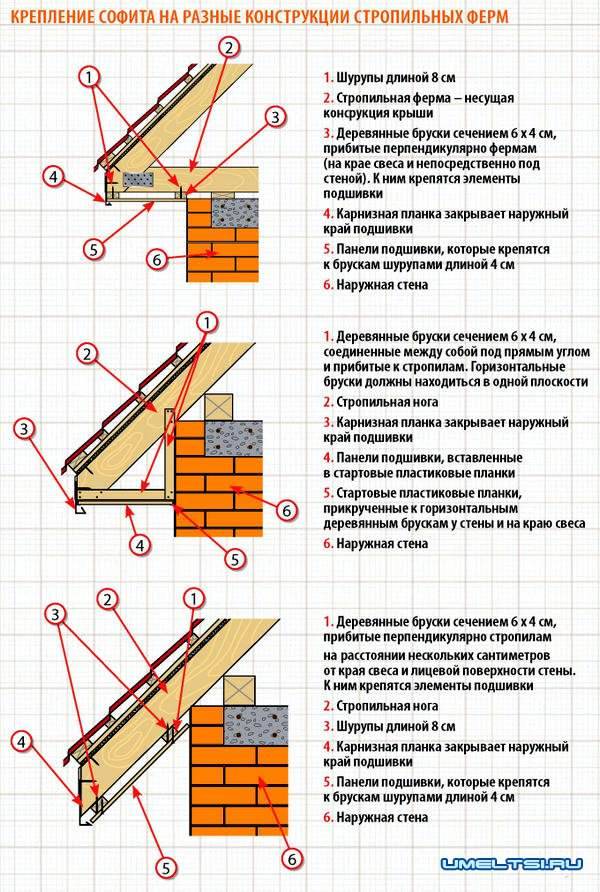

Калькулятор расчета удлинения стропил для формирования карнизного свеса

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

  1. Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
  2. Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

  1. Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
  2. Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

  1. Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
  2. Гидроизоляция. Рекомендованный нахлест 10 см.
  3. Контробрешетка. Делается из брусков 50×50 мм.
  4. Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

Особенности вальмовой крыши

Невозможно сделать правильный расчет без понимания самого предмета. Каждый элемент стропильной системы играет очень важную роль, любые ошибки оказывают крайне негативное влияние на общие показатели прочности и устойчивости системы. Даже небольшие просчеты могут становиться причиной возникновения аварийных ситуаций. Из каких деталей состоит вальмовая крыша?

Стропильная система вальмовой крыши отличается от обычной двускатной

Таблица. Составляющие вальмовой крыши

Элемент крыши

Краткое описание и назначение

Диагональные стропилины (накосные)

Самые большие по длине и наиболее нагруженные элементы стропильной системы. Устанавливаются по углам скатов, на них опираются нарожники. Как правило, изготавливаются из спаренных стропилин, за счет этого увеличиваются несущие способности.

Рядовые стропильные ноги

Ничем не отличаются от стропильных ног обыкновенных скатных кровель, чаще всего это доски 50×150 мм.

Нарожники

Формируют вальмы, верх опирается о накосные стропилины, пятка на мауэрлат. В целях уменьшения нагрузки на диагональные стропила устанавливаются дополнительные подпорки. В зависимости от конкретных особенностей крыши нарожники могут опираться на шпренгель, угловые подкосы и т. д.

Опоры для диагональных стропил

При выборе вальмовой крыши надо знать о ее преимуществах и недостатках.

Преимущества конструкции:

  • во время строительства нет надобности учитывать направление преобладающих ветров, крыша имеет полностью одинаковые параметры парусности со всех сторон;
  • крыша жесткая, может выдерживать значительные снеговые и ветровые нагрузки. Использование специальных элементов дает возможность перекрывать дома с большой площадью;
  • не имеет фронтонов, что несколько облегчает и уменьшает объем кладочных работ.

Вальмовая крыша позволяет сэкономить на возведении фронтонов дома

Недостатки:

  • требует много пиломатериалов, это увеличивает сметную стоимость строения;
  • технологическая сложность. Процесс возведения вальмой кровли имеет много индивидуальных нюансов, такие работы могут выполнять только очень квалифицированные строители;
  • большое количество непродуктивных отходов кровельных материалов. Особенно это касается металлических кровель – отрезанные под углами куски приходится выбрасывать.

Основными недостатками вальмовой крыши считаются сложность возведения и большое количество отходов строительных материалов

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Для изготовления стропильных ног применяется качественный пиломатериал определенного сечения. Его прочностных характеристик должно быть гарантированно достаточно для того, чтобы конструкция крыши могла противостоять всем выпадающим на нее нагрузкам.

Калькулятор расчета нагрузки на стропила для определения их оптимального сечения

Чтобы определиться с этим параметром, придется провести некоторые вычисления. Посильную помощь сможет оказать калькулятор расчета нагрузки на стропила для определения оптимального сечения пиломатериала для их изготовления.

Необходимые пояснения по проведению расчетов будут приведены ниже.

Алгоритм проведения расчета сечения стропильных ног

Работа будет строиться в два этапа. Вначале с помощью калькулятора будет определена распределенная нагрузка на 1 погонный метр стропильной ноги. Затем, по приложенной таблице, можно будет подобрать оптимальный размер бруса для изготовления стропила.

Шаг первый – расчет распределенной нагрузки на стропильные ноги

Калькулятор расчёта запросит следующие значения:

Угол уклона ската. Эта величина напрямую связана с уровнями внешних нагрузок на кровлю – снеговую и ветровую.

С крутизной ската и, соответственно, с высотой конька (конькового узла) поможет разобраться специальный калькулятор, к которому ведет ссылка.

  • Тип планируемого кровельного покрытия. Естественно, что различные покрытия имеют собственную массу, которая предопределяет статическую нагрузку на стропильную систему. В калькуляторе уже учтены не только весовые характеристики различных покрытий, но и материалы обрешетки и утепления кровли.
  • Необходимо указать зону своего региона по уровню возможной снеговой нагрузки. Ее несложно определить по расположенной ниже карте-схеме:

Карта-схема для определения своей зоны по уровню снеговой нагрузки

Аналогичным образом определяется и зона по уровню ветрового давления – для этого существует своя карта-схема.

Карта-схема для определения зоны по степени ветрового воздействия на кровлю

Необходимо учесть особенности расположения здания на местности. Для этого нужно оценить его «окружение» и выбрать одну из трех предлагаемых зон, «А», «Б» или «В».

При этом есть нюанс. Все естественные или искусственные преграды для ветра могут приниматься в расчет только в том случае, если они расположены на расстоянии от дома, не превышающем величины 30×Н, где Н – это высота здания по коньку. Например, для здания высотой 7 метров получается круг с радиусом 210 метров. Если преграды расположены дальше, то это будет считаться открытой местностью.

  • Наконец, потребуется внести высоту дома в метрах (по коньку).
  • Последнее окно калькулятора – шаг установки стропильных ног. Чем чащи они устанавливаются – тем меньше будет распределенная нагрузка, выпадающая на каждую из них, но при этом, естественно, увеличивается их количество.  Можно «поиграть» значением шага, чтобы проследить динамику изменения распределенной нагрузки – так появится возможность выбрать оптимальное значение для дальнейшего определения сечения стропил.
Шаг второй – определение сечения стропильной ноги

Итак, имеется значение распределённой нагрузки, выпадающей на погонный метр стропильной ноги. Наверняка, заранее была рассчитана и длина стропила (если нет, то рекомендуется перейти к соответствующему калькулятору). С этими данными уже можно войти в таблицу для определения сечения бруса.

Таблица для определения оптимального сечения бруса для изготовления стропильных ног

Есть еще один нюанс. Если стропила получаются слишком длинными, то для повышения их жесткости часто предусматриваются дополнительные усиливающие элементы системы – стойки (бабки) или подкосы. Они позволяют уменьшить расстояние «свободного пролета», то есть между соседними точками опоры. Именно это значение и будет необходимо для вхождения в таблицу.

На иллюстрации стрелками показан пример определения сечения стропила для распределенной нагрузки в 75 кг/погонный метр и с расстоянием между точками опоры в 5 метров. В левой части таблицы можно взять любое из предлагаемых значений, которое покажется удобнее: доски или брусья с минимальными сечениями: 40×200; 50×190; 60×180; 70×170; 80×160; 90×150; 100×140. Кроме того, можно использовать и бревно с диаметром 140 мм.

Стропила – основные несущие элементы конструкции крыши

От их качества и правильности расчета зависят долговечность и надежность всей кровельной конструкции в целом

Много важной информации по этому вопросу содержит статья нашего портала «Стропила своими руками»

Как рассчитать ветровые нагрузки?

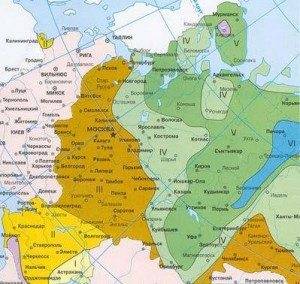

Карта ветровых нагрузок центральной России

Чтобы произвести расчет нагрузки на стропила применяется формула:

W = Wo x k

  • Wo – это нормативный показатель, который определяется по таблицам, в зависимости от района страны.
  • k – это поправочный коэффициент, который позволит определить изменение ветровой нагрузки в зависимости от типа местности и высоты здания.
Высота дома, измеряемая в метрахАБ
201,250,85
1010,65
50,750,85

А – это открытые местности: степи, побережье моря или озера;

Б – местности, равномерно покрытые препятствия, например, городская застройка или лесной массив.

Пример расчета. Рассчитать ветровую нагрузку для дома высотой5 метров, расположенного в лесистой местности в Подмосковье.

Московский регион расположен в I ветровом районе, нормативное значение ветровой нагрузки в этом районе 23 кгс/кв. м.

Поправочный коэффициент в нашем примере составит 0,5

23 x 0,5 = 11,5 кгс/ кв. м.

Это значение ветровой нагрузки.

Листы ОSB, монтируемые на разреженную обрешетку, становятся сплошной обрешеткой для последующей укладки мягкой полимер-битумной кровли.

Толщина фанеры может варьироваться от 9 до 20 мм и более миллиметров – все зависит от шага между направляющими разреженной обрешетки. Необходимо понимать, что при выборе более толстого материала, тем самым значительно увеличивается вес крыши в целом.

Фанерные листы настилаются со смещением, «вперевязку», то есть их стыковочные швы на разных линиях не должны совпадать. При монтаже листов необходимо создавать между ними температурный зазор в 3 мм, иначе, при изменениях температур и расширении фанера способна деформироваться, и ее края могут приподняться, а вместе с ними – и кровельный материал.

Инструкция к калькулятру

Исходные данные

Условия эксплуатации:

Срок службы – здесь указывается срок, на протяжении которого конструкции должны исправно работать.

Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.

Характеристики стропилин:

Для справки, стропилина – это одна из досок стропил.

Материал – здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.

Ширина (B) и высота (D) – размеры сечения стропилины.

Сорт древесины – здесь выбирается сорт древесины, из которого будут изготовлены стропилины.

Пропитка – ставится “Да”, если древесина будут подвержена глубокой пропитке антипиренами под давлением.

Нагрузка:

По СНиП “Нагрузки и воздействия” нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн)  и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).

Результат

Длины (L1 и L2) – расчетные длины стропилин.

Углы наклона (P, P1 и P2) – углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.

Реакции (VA, VB и VC) – реакции, возникающие на опорах.

Усилия (NA, NC, ND и NE) – усилия, возникающие в затяжке.

Гибкость стропилины – параметр необходимый для расчета стропил на сжатие.

Расчет по прочности:

Gстропил. – напряжение, возникающее в стропилах.

Rтреб – требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.

Запас – в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.<Rтреб) в данной графе отображается запас прочности.

Примечание: в случае, если стропилина имеет три опоры, то расчет по прочности производится в двух вариантах:

Вариант 1 – на усилия и момент, возникающие на средней опоре.

Вариант 2 – на усилия и момент, возникающие в большем пролете (L1 или L2).

Расчет по прогибу:

В принципе, если Вы строите дом себе, то на него можно не обращать внимания при условии, что стропила по прочности проходят.

Fстропил. – прогиб, который возникает под действием нагрузок.

Fmax – максимально допустимый прогиб для стропил.

Запас – здесь отображается, либо процент запаса (положительная цифра), либо на сколько действительный погиб стропил крыши превышает максимально допустимый (отрицательная цифра).

Как рассчитать вес кровельного пирога?

Схема кровельного пирога

Прежде всего, нужно подсчитать, сколько будет весить сама кровля дома.

Это необходимый расчет – стропила должны выдерживать эту постоянную нагрузку в течение длительного времени.

Произвести расчет несложно, нужно подсчитать массу одного метра квадратного каждого из слоев «пирога» кровли. Затем вес каждого слоя суммируется, а полученный результат умножается на поправочный коэффициент 1,1.

Пример расчета. Возьмем для примера кровлю, покрытую ондулином. Крыша состоит из следующих слоев:

  • Обрешетка крыши, собранная из дощечек толщиной 2,5 см. Вес метра квадратного этого слоя составляет 15 кг.
  • Утеплитель (вата минеральная) толщиной10 см, вес квадратного метра утеплителя10 кг.
  • Гидроизоляция – полимерно-битумный материал. Вес гидроизоляционного слоя –5 кг.
  • Ондулин. Вес квадратного метра этого кровельного материала составляет3 кг.

Складываем полученные значения – 15+10+5+3 =33 кг.

Умножаем на поправочный коэффициент 33×1.1=34,1 кг. Это значение является весом пирога кровли.

В большинстве случаев, при строительстве жилых домов, нагрузка не достигает значения50 кгна метр квадратный.

Таким образом, нагрузка от веса кровельного «пирога» составляет 50×1,1 = 55 кг/кв. метр

Расчет кровельного покрытия

Расчет площади крыши необходим нам для точного расчёта необходимого количества кровельного материала.

Для того чтобы произвести расчет требуемого материала следует знать размеры материала, а также способ крепления его между собой.

Рассмотрим самые распространенные:

  • Керамическая черепица. Расход на 1 м.кв. около 10 шт.;
  • Металлочерепица. Длина может быть любой, ширина — от 1190 мм;
  • Профнастил. Длина любая, ширина — от 750 до 1100 мм.;
  • Ондулин. Длина 2000 -2400 мм. Ширина 950 — 1250 мм
  • Мягкая кровля шинглас. Длина от 317 мм. Ширина 1000 мм.

Пример расчета для металлочерепицы

Покупать кровельный материал следует с запасом в 7-8 % от общей площади.

Расчет основных параметров

От правильности расчета зависит надежность, прочность и долговечность конструкции мансардной кровли, поэтому при отсутствии опыта проектной работы такой сложности лучше использовать онлайн-калькулятор.

Специальная программа поможет быстро и точно рассчитать основные параметры крыши, чтобы приобрести необходимое количество строительных материалов и удостовериться в достаточной прочности фундамента. В расчёт мансардной кровли входят следующие показатели:

  1. Высота конька. Этот показатель определяет высшую точку крыши в соответствии с желаемым уклоном скатов и шириной дома. Вычисления выполняются с помощью тригонометрических формул.
  2. Общий вес кровельного пирога. Для вычисления этого показателя складывается удельный вес 1 квадратного метра кровельного материала, гидроизоляции, утеплителя и элементов стропильной системы. Для жилых домов общий вес 1 квадратного метра кровельного пирога не должен превышать 50 кг.
  3. Площадь скатов. Если форма ската прямоугольная, то его площадь вычисляется путем умножения длины на ширину элемента. Если крыша имеет более сложную форму, то она разбивается на простые геометрические формы, площадь которых рассчитывается отдельно, а потом складывается.


Особенности стропильного каркаса ломанной кровли

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

  • керамическую черепицу;
  • цементно-песчаную черепицу;
  • битумную черепицу;
  • металлочерепицу;
  • шифер;
  • профнастил, алюминиевый фальц и другие металлические кровли;
  • битумный шифер;
  • сланцевое покрытие;
  • крыша, созданная на основе природных материалов.

Кровельные материалы

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

  • скаты (наклонные плоскости),
  • обрешетка,
  • стропила,
  • брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.
