5 Секреты успеха – как повысить эффективность самодельной конструкции
Во-первых, диаметр циркуляционной трубы должен быть в два раза меньше габаритов напорной и всасывающей линии. Благодаря этому поток получит высокую скорость еще на подходе к штуцеру, заменившему сопло.
Во-вторых, всасывающую трубу лучше не опускать к самому дну колодца – она должна располагаться на хотя бы метровом удалении. А еще лучше – на расстоянии 1, 5 метра от дна. Так можно избежать заиливания.
В-третьих, на торец всасывающей трубы нужно навернуть обратный клапан, отсекающий слив воды вниз, а за клапаном будет нелишним поставить грубый сетчатый фильтр. Благодаря этому повышается КПД эжекторов и уменьшается риск заиливания конструкции.
Виды
Конструкции можно разделить на два типа:
- Вихревые – отличаются компактными габаритами, что делает их мобильными, способностью создавать давление большее, чем у центробежных (при тех же размерах и мощности). Негативным моментом является низкий КПД (около 0,45). Нежелательно устанавливать этот вид насосов в скважинах с песчаным дном, примеси забиваются в конструкцию, выводя ее из строя.
- Центробежные – способны работать даже в условиях воздушных пробок, а это предпочтительнее для дачников. Глубина, на которой они могут быть использованы ограничивается отметкой в десять метров. Этот вид имеет большее количество ступеней, что увеличивает его стоимость.
Пример работ по установке насоса показан в видео:
Расчет параметров для подбора насосной станции
Основные параметры, влияющие на выбор станции, это производительность и глубина скважины, необходимый объем воды и напор, который может обеспечить оборудование. Производительность насосной станции должна соответствовать производительности скважины (не превышать её) и обеспечивать требуемый вам расход воды в единицу времени.
Это очень важно, иначе можно и не мечтать о качественном и бесперебойном водоснабжении дома (см. Водоснабжение из скважины: как сделать самостоятельно)
Поэтому цена – это далеко не главный критерий выбора. В первую очередь нужно найти установку, способную справиться с поставленной задачей.
Требуемый расход
Он находится путем простого сложения расхода воды через все установленные в доме и на участке водоразборные устройства. То есть, подразумевается, что все они могут быть включены одновременно, и даже в этом случае система должна обеспечивать нужный расход.
Схема водоснабжения дома с указанием всех водоразборных устройств
В таблице приведены усредненные нормы расхода для разных устройств:
| Наименование | м3/ч | л/мин |
| Кран для полива | 0,7 | 1,2 |
| Ванна | 1,1 | 1,8 |
| Душ | 0,7 | 1,2 |
| Мойка | 0,7 | 1,2 |
| Умывальник | 0,4 | 0,6 |
| Унитаз | 0,4 | 0,6 |
| Стиральная машина | 0,7 | 1,2 |
| Посудомоечная машина | 0,7 | 1,2 |
Если в доме не один санузел, а на участке несколько кранов, то номинальный расход умножается на количество одноименных приборов.
Расчет напора
Своими руками точно рассчитать требуемый напор, который должна создавать насосная станция, довольно сложно. Но можно сделать это приблизительно по формуле: Н = Нд + Нвыс + Нп, где
- Нд – необходимое давление в сети, принимаемое равным 2-3 бар или 20-30 метров водяного столба;
- Нвыс – общая высота от уровня воды в скважине до самой высоко расположенной точки водозабора;
- Нп – потери напора при прохождении воды по системе.
Значение Нвыс определить легко. Для этого нужно измерить расстояние по вертикали от уровня земли до самого высокого крана (Нвыс1) и прибавить к нему уровень стояния воды в скважине (Нвыс2). Он указан в её паспорте.
Если его нет, то нужный параметр определяется опытным путем: привязываете к веревке груз и опускаете в источник. Длина сухой части веревки и есть расстояние до зеркала воды.
Схема для определения высоты подачи воды
А вот для определения Нп нужно сложить потери в трубах, на фитингах и фильтрах. Потери напора в трубах зависят от их диаметра и расхода воды.
| Расход, м3/ч | Наружный диаметр труб, мм | |||
| 25 | 32 | 40 | 50 | |
| 0,9 | 4 | 1,14 | 0,6 | 0,18 |
| 1,5 | 10 | 3,5 | 1,4 | 0,43 |
| 2,1 | 16 | 6 | 2 | 0,7 |
| 3 | 37 | 11 | 4,8 | 1,4 |
| 4,2 | 50 | 18 | 8 | 2,5 |
Потери на фитингах составляют 15-20% от потерь в трубах. А потери на фильтре указываются в паспорте, который имеют все насосные станции глубоких скважин.
Сложив все полученные данные, вы найдете величину требуемого напора. Для страховки её следует увеличить на 10%, после чего можно подбирать станцию с подходящими параметрами.
Лучшие центробежные насосные станции
Такие модели отличаются высокой производительностью, которая обеспечивается особым механизмом подъема воды. Проникая между лопастями, она получает необходимое ускорение благодаря их вращению. Центробежные насосы выбирают при необходимости создания стабильного напора и полноценной работы нескольких потребителей.
Grundfos MQ 3-35
5
★★★★★
оценка редакции
100%
покупателей рекомендуют этот товар
Смотрите обзор
К основным особенностям модели следует отнести широкие возможности автоматической регулировки режимов работы. При падении уровня воды в системе устройство перестает функционировать и делает попытки включения каждые 30 минут в течение следующих суток.
Максимальный напор составляет 35 метров, глубина всасывания — 8 м. Малые габариты и бесшумная работа позволяют разместить агрегат в любом удобном месте, в том числе – в жилом помещении.
Достоинства:
- полная автоматизация;
- низкий уровень шума;
- контроль давления и расхода воды;
- обратный клапан;
- долгий срок службы.
Недостатки:
высокая цена.
Grundfos MQ 3-35 предназначена для перекачивания воды из скважин или колодцев. Агрегат может применяться на дачных или садовых участках, в фермерских хозяйствах.
Gardena 5000/5 Comfort Eco
4.9
★★★★★
оценка редакции
95%
покупателей рекомендуют этот товар
Главной особенностью модели является высокая производительность — 4500 литров в час. Она обеспечивается благодаря мощности двигателя 1100 Вт и максимальному давлению 5 атмосфер. Насос оснащен обратным клапаном и фильтром предварительной очистки, предохраняющими его от возврата воды и попадания внутрь грубых инородных частиц.
Благодаря наличию настраиваемого эко-режима агрегат способен экономить до 15% электроэнергии. Владелец также может выбрать ручную или автоматическую настройку основных параметров. Для этого используется удобный многофункциональный переключатель.
Достоинства:
- экономия электричества;
- высокая производительность;
- мощный двигатель;
- долговечность.
Недостатки:
сложность установки.
Gardena Comfort Eco может использоваться для налаживания системы водоснабжения в частном доме. Производительности станции хватит для решения любых хозяйственных задач.
Denzel PS800X
4.8
★★★★★
оценка редакции
88%
покупателей рекомендуют этот товар
Благодаря показателю мощности 800 Вт модель способна поднимать воду на высоту до 38 метров. Производительность станции составляет 3200 литров в час. Этого достаточно для обеспечения стабильного и мощного напора одновременно в нескольких расходных точках.
Устройство оснащено манометром, позволяющим контролировать давление в системе. Корпус изготовлен из нержавеющей стали, что способствует длительной работе в условиях повышенной влажности. Износостойкость рабочего колеса гарантирует многокомпонентный пластик, устойчивый к трению и деформации.
Достоинства:
- долговечность;
- высокая производительность;
- мощный двигатель;
- работа в автоматическом режиме;
- защита от сухого хода.
Недостатки:
сложность монтажа.
Denzel PS800X стоит приобрести для перекачивания воды в системах водоснабжения жилых домов. Прекрасный выбор для владельцев коттеджей, фермерских хозяйств или дачников.
Marina CAM 88/25
4.7
★★★★★
оценка редакции
86%
покупателей рекомендуют этот товар
Модель отличается наличием двухполюсного двигателя мощностью 1100 Вт с защитой от перегрузки. Глубина всасывания устройства составляет 8 метров, объем комплектного бака — 25 литров. Агрегат способен автоматически поддерживать необходимое давление в системе и не требует специального технического обслуживания.
Малые габариты позволяют установить станцию в любом удобном месте, а низкий уровень шума при работе способствует монтажу в непосредственной близости к жилым помещениям. Производительности 60 литров в минуту хватает для удовлетворения нужд большой семьи и хозяйственных потребностей.
Достоинства:
- мощный двигатель;
- объемный резервуар;
- высокая производительность;
- чугунный корпус;
- долгий срок службы.
Недостатки:
нагревание при работе.
Marina CAM проста в установке и эксплуатации. Она может использоваться для стабильного перекачивания воды в больших объемах из колодцев, скважин или прудов.
Проблемы и решения
- Почему насосная станция Джилекс не держит давление в гидроаккумуляторе (см. Почему насосная станция не держит давление)?
Вот список возможных причин неисправности, типичный для устройств всех производителей:
Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;
Устройство пружинного обратного клапана
Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;
Накачка гидроаккумулятора автомобильным компрессором
Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;
На фото — замена мембраны в гидроаккумуляторе насосной станции
- Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
- Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.
Регулировка арматуры сливного бачка
- Почему в систему водоснабжения с насосной станцией попадает воздух?
Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.
Насос может засосать воздух при негерметичности соединения с всасывающей трубой
Одно- и двухтрубные насосы – какие выбрать?
Установка и подключение бытовой насосной станции выполняется только в случаях, когда бурят скважину на даче глубиной не более 20 м. Если водоносные слои залегают в грунте ниже, толку от компактного насоса не будет никакого. В подобных ситуациях следует монтировать особый глубинный насос
При подборе интересующего нас оборудования следует обращать внимание на его технические параметры и режимы функционирования, а не только на стоимость насосной станции. Прежде всего, необходимо определиться с видом всасывающего трубопровода. Насосная станция
Насосная станция
Он бывает:
- эжекторным (иначе говоря – двухтрубным);
- однотрубным.
Станции с одной трубой очень просты по своей конструкции. В них жидкость из скважины поступает в корпус используемого насосного оборудования по единственной имеющейся линии. Установка такого агрегата своими руками производится без проблем, причем достаточно быстро. Насосы с двумя трубами представляют собой конструктивно более сложное устройство. Но и эффективность его функционирования в разы выше и надежнее однотрубного оборудования.
В эжекторной насосной станции подъем воды обеспечивается разрежением, которое образуется за счет особого колеса. Оно изначально установлено в агрегате. Увеличение разрежения обусловлено инерцией жидкости, совершающей при включении оборудования круговое движение. За счет этой схемы насосы с двумя трубами всегда характеризуются малой мощностью, обладая при этом большим показателем полезного действия. Они способны поднимать жидкость с больших глубин. Поэтому установка двухтрубной насосной станции рекомендована для глубин 10–20 м. Если же глубина скважины меньше 10 м, смело ставьте оборудование с одной линией. Оно на все сто процентов справится со своими задачами.
Прочие факторы, влияющие на высоту всасывания
Если говорить не только о воде, а о перекачивании жидкости, как таковой, то на высоту всасывания влияет ещё и её плотность. Чем она более вязкая – тем на меньшую высоту жидкость можно поднять.
Расчёт высоты всасывания насоса
Ещё один фактор, который оказывает существенное влияние – температура жидкости. Чем она ниже, тем насосу легче работать, и тем с более низкой отметки он может поднять воду. Заметим, что при нагревании воды появляется опасность явления кавитации, поэтому насосы нужно оберегать от скачков температур и давления.
Насосы с большой высотой всасывания – это те, которые создают разрежение 0,8 бар. То есть, они поднимают воду с отметки 8м, если нет потерь давления. Вы спросите: как тогда откачивают воду с артезианских глубин? Хороший вопрос.
Что может увеличить высоту подъёма
Одним из решений для увеличения высоты подъёма воды на поверхности земли (например, на этажи задания), является ступенчатая установка нескольких насосов. Но это довольно сложная схема, особенно для монтажа своими руками — да и цена вопроса довольно высока. В случае с глубоким колодцем она и вовсе не может быть реализована.
Камера многоступенчатого насоса
- Следующий вариант – это использование многоступенчатого насоса. В нём присутствует не одна, а несколько крыльчаток, каждая из которых повышает давление ещё на 1 бар. Чем больше ступеней – тем выше напор.
- И ещё одно решение задачи: когда требуется поднимать воду с глубины, превышающей 7м, используют насос, оснащённый встроенным или выносным эжектором. Если сказать упрощённо — он повышает скорость движения потока, создавая при этом область низкого давления. Тем самым, получается необходимый нам эффект разрежения. Такие насосы способны поднять воду с довольно большой глубины – до 45м, что зависит от мощности эжектора.

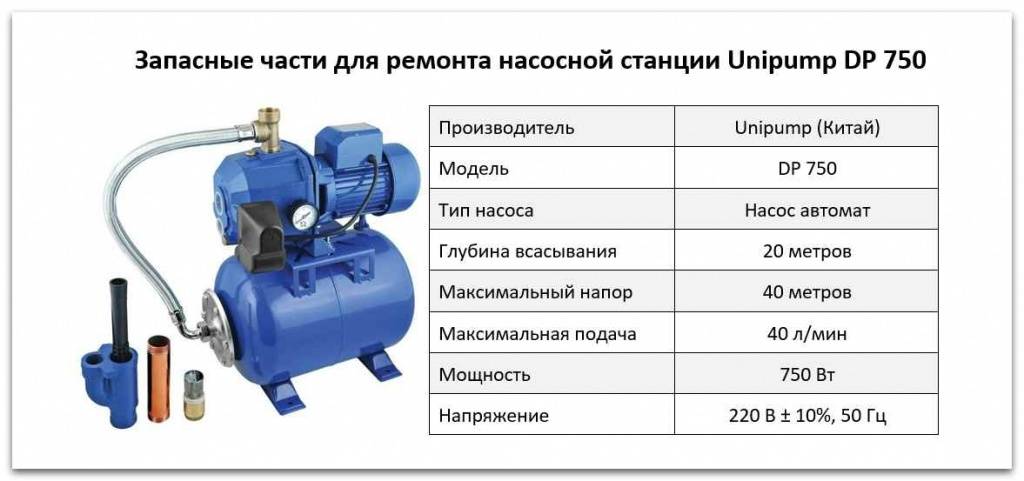

Насосы с выносным эжектором
Определение напора таково: это сумма высоты, на которую поднимается вода, и её потерь на трассе между всасывающим и напорным трубопроводом. При этом геометрическая высота подъёма состоит из разницы между верхним и нижним уровнями воды.
Гидравлические потери рассчитываются суммарно, на основании всех конструктивных особенностей трубопровода.
Данные показатели очень важны для промышленности, в которой чаще используются поверхностные насосы. На их основе проектируют уровень заглубления фундаментов машинных залов, в которых располагается оборудование. Соответственно, от них зависят и затраты на капстроительство.
Выше речь шла о положительной высоте всасывания, когда ось насоса находится выше зеркала воды в источнике. Если же свободная поверхность воды располагается над насосом, высота всасывания будет отрицательной.
По этому принципу функционирует погружное оборудование, которое и выручает, когда воду нельзя достать с помощью насоса, работающего на поверхности. Более подробную информацию по этой теме вы получите, посмотрев видео в этой статье, но надеемся, что и наша инструкция оказалась для вас полезной.
Монтаж погружного электронасоса для установки в скважину
Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:
- Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
- Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
- Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
- Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
- После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.
Рис. 8 Подготовка скважинного электронасоса к погружению
Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.
Расчёт циркуляционного насоса
Расход воды циркулирующей в системе отопления пропорционален тепловой нагрузке и обратно пропорционален температурному графику.
Расход воды циркулирующей в системе горячего водоснабжения пропорционален тепловым потерям в трубопроводах системы горячего водоснабжения и обратно пропорционален разнице температур воды подаваемой в систему ГВС и возвращаемой из неё.
Как сделать мини проектор своими руками
Потери напора в системах отопления и горячего водоснабжения определяются гидравлическим расчётом и должны быть приведены в проектах устройства этих систем.
Определяя напор насоса, не следует пренебрегать естественным циркуляционным давлением системы, которое возникает из-за разности плотностей горячей воды на входе в систему и холодной на выходе из неё. Величина естественного давления имеет положительный знак, если центр нагрева воды — ниже центра охлаждения и отрицательный, если центр нагрева выше центра охлаждения.
В разные периоды отопительного сезона, величина естественного давления различная и соответственно – различное и его влияние. Устранить влияние естественного давления можно установив автоматические регуляторы перепада давления или расхода. Чем больше доля естественного давления в циркуляционном напоре – тем больше его влияние.
Виды труб для насосной станции
Определившись с выбором типа насосной станции, возникает необходимость правильно подобрать трубы, подходящие для нее. Чаще всего используют резиновые шланги, т.к они легко устанавливаются, эксплуатируются и обслуживаются (легко достать из скважины или колодца). Кроме того, стоимость резинового шланга не очень высока в сравнении с другими трубами.
Выбирая шланг, руководствуются двумя критериями:
- Допустимое давление;
- Материал.
Устройство для насосной станции принято называть шлангом высокого давления. Как правило, такие шланги оснащены армирующей оплеткой из капроновой нити и имеют большую толщину, чем у обычного водяного для полива.
Для насосной станции используют как металлические, так и пластиковые трубы
Кроме шлангов используют и пластиковые или металлопластиковые трубы. При применении поверхностного насоса, в скважину устанавливают пластиковую водопроводную трубу. Для погружного насоса, разумнее установить металлопластик на фитингах, с помощью которого труба будет состоять из сегментов по 1-2 м. Благодаря такой конструкции, насос можно достать из источника, демонтируя сегменты по очереди.
Использование рециркуляции
Линия рециркуляции служит для поддержания подпора воды на подаче и защиты насоса от холостого хода. Необходимо понимать, что при этом тратится часть мощности насоса.
Для организации рециркуляции на напорную трубу водопровода необходимо смонтировать тройник. На линию рециркуляции желательно установить запорный вентиль. Он обеспечит регулирование потока воды. Второй тройник необходимо установить на всасывающую трубу в удобном месте и подключить трубу рециркуляции.
1 — тройник; 2 — запорный вентиль; 3 — труба рециркуляции
При ремонте или обслуживании системы водопровода, чтобы не скидывать давление насоса и заново не заливать его водой, установите на гидроаккумулятор кран, тогда вы оставите в гидроаккумяляторе воду под давлением. После ремонта просто открутите вентиль и насос с напорной трубой заполнится водой. В большинстве случаев запаса гидроаккумулятора достаточно для заполнения насоса и его пуска.
Такие нехитрые действия поднимут надежность бесперебойной работы системы.
Каким маркам отдать предпочтение
При выборе конкретной марки насоса для скважины, обращайте внимание на две вещи. Первая — количество положительных и отрицательных отзывов
Только тут надо иметь в виду, что положительные отзывы пишут редко — если оборудование работает о нем и не вспоминают
Только если перед этим были какие-то проблемы, которые новый насос решил. Вот тогда есть шансы, что положительный отзыв будет. Получить отрицательный отзыв при проблемах намного больше шансов. Так что соотношение положительных и отрицательных мнений будет необъективным. Можно просто сравнивать количество позитива и негатива относительно разных марок
Только тут надо иметь в виду, что положительные отзывы пишут редко — если оборудование работает о нем и не вспоминают. Только если перед этим были какие-то проблемы, которые новый насос решил. Вот тогда есть шансы, что положительный отзыв будет. Получить отрицательный отзыв при проблемах намного больше шансов. Так что соотношение положительных и отрицательных мнений будет необъективным. Можно просто сравнивать количество позитива и негатива относительно разных марок.
Выбрать насос для скважины непросто
Второе, на что надо обратить внимание — на наличие в вашем регионе сервисных центров и гарантийных мастерских. Чтобы при возникновении проблемы ее можно было быстро и просто решить, а не ехать за тридевять земель
Это тоже очень важно
Это тоже очень важно
Это тоже очень важно
На что обращать внимание (кроме технических характеристик)? На присутствие и количество степеней защиты. Хорошее (и дорогое) оборудование может иметь следующие встроенные механизмы:
- защита от сухого хода (отключение при отсутствии воды);
- защита от перегрузок и электрических разрядов (от перегрева);
- система очистки от песка;
- от утечек воды (обратный клапан, вот его можно поставить без проблем дополнительно).
Из этого перечня очень желательно чтобы насос для скважины имел защиту от сухого хода и перегрузок. Это базовые вещи, которые продлевают срок жизни агрегата. Очистка от песка, конечно, хороша, но оборудование совсем дорогое. А обратный клапан можно поставить сразу на выходе насоса на всасывающий шланг (трубу).
Марки насосов, которые считаются лучшими
Мнение специалистов не всегда совпадает с мнением пользователей, но к ним тоже прислушиваться стоит. Рекомендуют они в основном, дорогие марки, но не просто так, а потому что они действительно хорошо работают. Итак, вот перечень фирм, которым доверяют профи:
- Водолей. При относительно невысокой цене вполне приличное качество.
- Джилекс. Нормально работают — около 5-6 лет — при правильном подборе параметров.
- Поток. Китайско-российские, но работают нормально.
- Aquario (Акварио). Нормальное качество за не очень большие деньги.
- Grundfos (Грундфос). Лидер по качеству, но и по ценам тоже.
- DAB. Достойные конкуренты для Грундфоса при более низких ценах.
- ESPA. Хорошее качество. Проблемы могут быть с обслуживанием — не во всех регионах есть сервисные центры.
- Willo (Вилло). Еще один из лидеров рынка. Хорошее качество при более-менее приличных ценах.
- ZDS. Эти насосы для скважин проявили себя хорошо. На них производитель дает 2 года безусловной гарантии — замена при поломке по любой причине.
- Acua. Вся гидравлическая часть из нержавейки, но размеры этих насосов не подходят для большинства скважин.
- Водомет серии Проф. Вполне достойное качество, но ремонтировать только в сервисном центре.
Это более-менее полный список марок, которые рекомендуют профессионалы.
Основные параметры для определения размеров помещения насосной станции:
При определении площади помещения насосной станции ширину проходов следует принимать, не менее:
-между насосами или электродвигателями — 1 м;
-между насосами или электродвигателями и стеной в заглубленных помещениях — 0,7 м, в -прочих — 1 м; при этом ширина прохода со стороны электродвигателя должна быть достаточной для демонтажа ротора;
-между компрессорами или воздуходувками — 1,5 м, между ними и стеной — 1 м;
-между неподвижными выступающими частями оборудования — 0,7 м;
-перед распределительным электрическим щитом — 2 м.
— проходы вокруг оборудования, регламентируемые заводом-изготовителем, следует принимать по паспортным данным.
Для агрегатов с диаметром нагнетательного патрубка до 100 мм включительно допускаются: установка агрегатов у стены или на кронштейнах; установка двух агрегатов на одном фундаменте при расстоянии между выступающими частями агрегатов не менее 0,25 м с обеспечением вокруг сдвоенной установки проходов шириной не менее 0,7 м.
Размеры ворот или дверей следует определять исходя из габаритов оборудования или транспортного средства с грузом.
При высоте до мест обслуживания и управления оборудования, электроприводов и маховиков задвижек (затворов) более 1,4 м от пола следует предусматривать площадки или мостики, при этом высота до мест обслуживания и управления с площадки или мостика не должна превышать 1 м.
При отсутствии дистанционного или автоматического управления запорную арматуру диаметром 400 мм и менее следует предусматривать с ручным приводом, диаметром более 400 мм — с электрическим приводом.
При прокладки трубопроводов в каналах, габариты каналов следует принимать:
— при диаметре труб до 400 мм — ширину на 600 мм, глубину на 400 мм больше диаметра;
— при диаметре труб 500 мм и выше — ширину на 800 мм, глубину на 600 мм больше диаметра;
В местах установки фланцевой арматуры следует предусматривать уширение канала. Уклон дна каналов к приямку следует принимать не менее 0,005.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).
Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.
Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
