Самостоятельное строительство калитки в заборе из разных материалов

Распашная или раздвижная?

Конструктивно калитки делятся на два типа: распашные или раздвижные.

Достоинства и недостатки их приведены в таблице:

Тип калиткиДостоинстваНедостатки
Распашнаяпростота изготовлениязимой необходимо расчищать снег
небольшой весполностью отсутствует звукоизоляция
небольшая цена
красивый внешний вид
проверенная временем конструкция с петлями безотказна
Раздвижнаяизготовление сложнее, чем распашнойпри отключении электропитания могут возникнуть сложности со входом на участок
цена выше (электродвигатель и автоматика стоят дороже простых профилей и листа металла или профнастила)при поломке электродвигателя требуется время на покупку и замену, в это время калиткой нельзя пользоваться
красивый внешний видполностью отсутствует звукоизоляция
небольшая экономия пространствасамостоятельно смонтировать сложно

В целом выбор типа калитки — дело вкуса, хотя многие предпочитают традиционную конструкцию на петлях — так привычней. Основные плюсы раздвижных работ — автоматизация и экономия места для распахивания не столь актуальны для небольших калиток.

Устанавливаем кованые ворота

Кованые калитки в отличие от обычных калиток из профнастила или дерева имеют значительный вес и оказывают порядочную нагрузку на столбы. Поэтому, чтобы со временем не случилось перекоса, ведь в таком случае она перестанет исполнять свои функции и потеряет привлекательность, для кованой калитки нужна крепкая и надежная основа.

Бетонирование столбов

Кованую калитку можно навесить на бетонный или металлический столб из трубы большого диаметра. Первым этапом будет рытье ямы в намеченном месте. Это можно сделать лопатой, но гораздо удобнее использовать садовый бур подходящего диаметра.

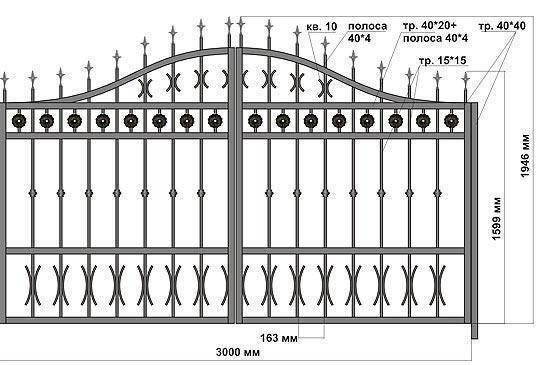

Конструкция и размеры кованых ворот для самостоятельного изготовления

Глубина отверстия зависит от типа грунта и глубины его промерзания. На дне ямы делается дренажная подушка из песка и щебня. После этого столб выставляется вертикально в яму, а все свободное пространство отверстия засыпается щебнем или битым кирпичом.

На этом этапе надо проверить вертикальность столба, чтобы не было перекоса. Это делают при помощи строительного уровня или отвеса. Выставленный столб заливают цементно-песочным раствором, который замешан в соотношении 1:3. Время застывания бетона — около трех суток. Роскошно смотрятся калитки со столбами из камня. Такие опоры даже обычному забору из профнастила добавят изюминку и красоту. Ставить их надо обязательно на фундамент и армировать металлическими прутами.

Пример кованой калитки со столбами из камня

Кованые калитки и ворота всегда будут модным и красивым дополнением к ландшафтному дизайну любого участка. И совсем необязательно копить деньги, чтобы поставить их на своем участке. Их можно сделать своими руками, если есть желание и хотя бы небольшие навыки работы с металлом.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

  • Самозакрывающаяся щеколда на калитку.
  • Запирающее устройство для калитки со щеколдой и верёвкой.
  • Пружинный запор.
  • Потайной замок.
  • Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

  1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
  2. Привариваем посередине сваркой к ней болт под крепление защёлки.
  3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
  4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
  5. Крепим к основной запирающей пластине ручку для открывания.
  6. Зафиксировать готовую щеколду на калиточной дверце.
  7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
  8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем всё на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

  1. Обрезается кусок стального прута длиной 20–25 см.
  2. Согните его под прямым углом 5–10 см от края.
  3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
  4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
  5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
  6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
  7. Пластина, являющаяся основанием для механизма, приваривается к забору.
  8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Фото калиток своими руками

Также рекомендуем просмотреть:

  • Мельница своими руками
  • Мотоблок своими руками
  • Летний душ своими руками
  • Садовые фигуры своими руками
  • Качели своими руками
  • Туалет на даче своими руками
  • Садовые дорожки своими руками
  • Детская площадка своими руками
  • Веранда своими руками
  • Сарай своими руками
  • Пруд своими руками
  • Грядки своими руками
  • Курятник своими руками
  • Цветник своими руками
  • Септик своими руками
  • Фонтан своими руками
  • Поделки из покрышек своими руками
  • Погреб своими руками
  • Ловушка для мух своими руками
  • Вольер своими руками
  • Бассейн своими руками
  • Навес своими руками
  • Огород своими руками
  • Крыльцо своими руками
  • Тротуарная плитка своими руками
  • Коптильня своими руками
  • Детская кроватка своими руками
  • Мангал своими руками
  • Бочка своими руками
  • Гамак своими руками
  • Ландшафтный дизайн своими руками
  • Клумбы своими руками
  • Теплица своими руками
  • Альпийская горка своими руками
  • Сделать клетку своими руками
  • Как украсить двор своими руками
  • Полив своими руками
  • Поилка своими руками
  • Бытовка своими руками
  • Удочка своими руками

Конструктивные особенности калитки

Чтобы сделать металлические калитки своими руками понадобятся следующие элементы:

  • Каркас, служащий основанием двери в заборе;
  • Обшивка;
  • Навесы для фиксации изделия;
  • Защелки.

Особое внимание следует уделить обшивки, поскольку для сооружения металлической калитки можно использовать разнообразные материалы: профилированный лист, оцинковку, сетку-рабицу или арматуру. При выборе обшивки, лучше сначала посмотреть фото, как будет выглядеть с ней изделие, благо их сегодня много в Интернете

Монтаж боковых столбиков

С помощью болгарки от заготовки нужно отрезать длину столба, прибавляя к ней один метр. Потом осуществляется обработка поверхности: убираются следы ржавчины антикоррозийной жидкостью и болгаркой. Когда все подсохнет, возникнет белый налет, который тоже следует удалить ветошью.

Дальше ручным буром на местах разметки делаются отверстия в грунте, диаметром больше, чем у трубы на 10 см. Если такого инструмента нет, то можно их выкопать.

Для заливки отверстий понадобится жидкий раствор. Чтобы его приготовить, необходимо цемент перемешать с песком в соотношении примерно 1:3. Должна получиться однородная смесь. В нее добавляют немного воды, и доводят массу до жидкого состояния.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Следующим шагом станет установка столбов. В пробуренные ямки надо засыпать щебень или любые камни — все утрамбовать. Затем выполняется заливка опор, но внимательно отнеситесь к их выставлению. Перпендикулярность установки следует проверять отвесом.

Создание каркаса калитки своими руками


низ калитки должен находиться немного выше, нежели ее столбы

Основой каркаса станут несколько металлических профилей, один из которых будет дополнительным. Длина последнего изделия должна быть аналогична ширине металла. Этот профиль создаст дополнительную жесткость, так как будет размещен по центру. Такой каркас прослужит много лет.

Обшивка изделия

Для подобных целей подойдет любой подходящий материал. Кроме этого, дверь в заборе можно сделать открытой с узором из гнутой арматуры. Но, если делают глухую калитку, то используют:

  • Обрезную доску. Она прекрасно будет сочетаться с уголковой основой. Фиксируют доски к дополнительному профилю и каркасу шурупами.
  • Заборную сетку-рабицу. Чаще всего из нее сооружают дачные вороты. Крепят ее концами проволоки или саморезами с широкой шляпкой.
  • Цельный лист металла. Его вырезают по размеру каркаса, накладывают и крепят сваркой. Желательно еще использовать для фиксации заклепки. Не нужно применять слишком толстые листы — 2—3 мм будет достаточно.

Лицевую сторону калитки из металла лучше обшить оцинкованным листом, так как без оцинковки материал быстро почернеет.

Крепление навесов и защелки


Фиксировать навес нужно с помощью сварного шва

Защелкой может служить металлическая пластина. Она будет выдвигаться за пределы калитки, тем самым держа всю конструкцию. Еще в качестве задвижки некоторые используют цепочку или крючок, но лучше все же посмотреть фото, что выглядит симпатичнее.

Изготовление пик и спиральных прутьев

Для изготовления пик, изначально необходимо нарезать заготовки. Металлический лист следует разрезать на квадраты, а после скорректировать форму с помощью шлифованной машинки.

Для получения хорошего качества, пики изготавливают объемными. Это происходит таким образом:

  1. С помощью высоких температур следует довести изделие до белого кипения.
  2. Осветленную заготовку необходимо расплескать с помощью молотка на наковальне.
  3. Для закалки нужно остудить пику на улице либо же с помощью холодной воды.

Стоит отметить, что при необходимости можно устранить дефекты путем подтачивания.

Для изготовления самого стального прута для пики необходимо сделать из металлического отрезка четырехгранник.

После того, как изделие будет разогрето в горне, его зажимают тисками и проворачивают. При каждом повороте будет получен один виток. Сама процедура завершается рихтовкой.

На завершающем этапе все заготовки сравнивают между собой, а после окончательно сваривают воедино.

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

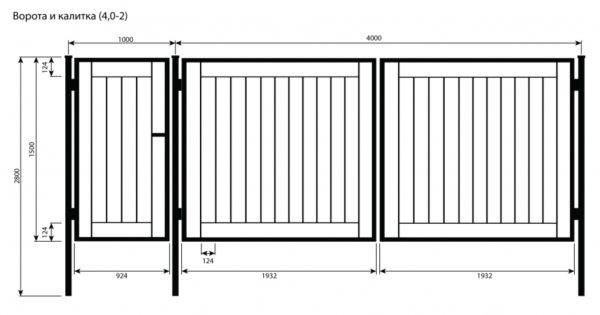

Ниже предоставлены несколько чертежей распашных ворот. из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом. Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок

Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Видео по теме: Распашные ворота своими руками

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 5-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Доски желательно иметь сухие, иначе впоследствии они могут изогнуться винтом или по дуге. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно

Если же собрались использовать светлый лак, обратите внимание на этот момент

Простая садовая калитка

Это самый простой вариант который может сделать не плотник, а обычный человек. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ограды.

Устройство деревянной калитки

Выберите ровную поверхность, положите бруски и измерьте расстояние от углов поперечин по диагонали. Оно должно быть одинаковым. Это необходимо сделать иначе калитка получится кривой.

Расстояние по диагонали АБ и СД между поперечинами калитки должно быть равным

Обработанные и высохшие штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Делаем калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки, так как собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Деревянная калитка с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получится сложной формы. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Материалы

Здесь выбор не так уж богат. Пластиковые секции забора, створки ворот и калитки долговечны, могут быть довольно привлекательны и не требуют предварительных земляных работ, но, увы, не огнестойки и сопротивления вандализму не оказывают: легко воткнуть в землю – легко оттуда и вырвать. Вне производственных условий пластики нетехнологичны и трудоемки, поэтому своими руками калитки и ворота изготавливаются чаще всего из дерева и металла. Пластик при этом может найти применение как вспомогательный и отделочный материал, о чем см. далее.

В общем о конструкции

Фурнитура для деревянных ворот и калиток

Входную калитку принято делать открывающейся вовнутрь. Это необходимо прежде всего для безопасности и посетителей, и хозяев: пятясь от распахивающейся створки, гость рискует попасть обувью в грязь, а то и грохнуться на проезжую часть. Также, если калитка открывается наружу, то шарниры петель окажутся на улице, что облегчит работу потенциальным злоумышленникам. В случае, если распашная калитка может быть выполнена открывающейся только наружу, петли нужно ставить противовзломные, и либо в створке сделать смотровое окошко, либо установить на входе домофон.

Ширину полотна калитки (створки без петель и запоров) берут как для межкомнатных дверей – 750-1000 мм. Суживать ее полотно до 600-650 мм, как для дверей в подсобные помещения и места общего пользования, нельзя: в калитку проходят в верхней одежде. Если же сделать шире, то случайно незапертая, она на ветру может хлопнуть так, что петли вывернет. Высоту калитки берут по высоте забора, но по тем же ветряным соображениям, не более высоты прохода над лестницей, т.е. 1,9-2 м. Между полотном калитки, столбом, на который она навешивается, и прочими элементами обрамления оставляют, в расчете прежде всего на обмерзание и снег, зазор от 6 мм со стороны петель, от 80 мм внизу и от 2 мм по остальным 2-м сторонам.

Чтобы не ставить лишних столбов, что в данном случае самое трудоемкое, один из воротных зачастую делают общим с калиткой: с одной стороны к нему крепятся воротные петли, а с другой калиточные. «Хребет» этого столба в любом случае должен быть стальным, хотя для противоположной воротины столб возможен и деревянный. Усиленный общий столб необходим также, если калитка встроена в ворота. Тогда нужно учесть и еще кое-что, см. далее.

Если столбы забора цельные кирпичные, то воротные нужно класть в 1,5 кирпича при высоте воротин до 1,6 м и в 2 кирпича при большей высоте, используя специальные схемы (порядовки) 3-рядной перевязки швов для угловых столбов заборов, см. рис.

Порядовки кладки столбов в полтора и два кирпича с трехрядной перевязкой

Дело это требует достаточно большого опыта каменщика, но стальные закладные детали для крепления петель все равно не всегда держатся надежно. Так что лучше будет сделать кирпичные воротные столбы, сложив их вокруг хребтины из стальной трубы по упрощенной схеме кладки для промежуточных заборных столбов; ряды кладки тогда просто чередуются в зеркальном отражении.

Схема устройства столба ворот и калитки из кирпича с осевой хребтовой трубой

Кирпич в данном случае более декоративный материал, так что можно применить непрочный, но красивый облицовочный: в центральный просвет столба войдет труба диаметром до 120 мм. Закладные, которые теперь стали просто накладками, соединяются с ней кусками арматурных прутьев на сварке, см. рис. справа. Места расположения закладных и связей их с хребтиной нужно заранее рассчитать так, чтобы они пришлись на кладочные швы, иначе придется долбить в кирпичах канавки. Бетонируется труба-хребтина «по полной», не менее чем на 0,6 м ниже нормативной глубины промерзания в данной местности.

Видео: бетонирование столбов для ворот и калиток

Калитка из профнастила хороша не только доступностью материала, быстротой и технологичностью изготовления, но и тем, что гофрированный стальной лист придает полотну дополнительную прочность. Считается, что заборы из профлиста вид имеют утилитарный. Однако и ворота с калиткой из профнастила можно различными спобобами облагородить, см. далее.

Как выбрать пиломатериал

Калитки, как уличные конструкции, постоянно испытывают воздействие вредных факторов — осадков, солнечного излучения, колебаний температуры. Есть породы деревьев, которые достаточно стойко переносят неблагоприятные условия:

  • Дуб — твердый, плотный, не склонный к короблению и усадке. Его недостатки — высокая цена и сложность обработки. Не всякий мастер и не всякий инструмент справится с твердой прочной древесиной.
  • Лиственница — чрезвычайно устойчива к влажности и гниению, легко обрабатывается, обладает красивой текстурой и цветом. Но даже такой древесине требуется регулярная пропитка, которая значительно продлевает срок службы конструкций.
  • Сосна — недорогой и достойный материал, который при соответствующем уходе может прослужить достаточно долго.
  • Ель — мягкая, в атмосферных условиях и при контакте с землей склонна к быстрому гниению. Но учитывая прочность древесины и экономичную цену, вполне пригодна для изготовления ограждений и калиток. Удобна в обработке, но требует обязательных мер по консервации химическими средствами.

Чтобы выбрать хорошее дерево, недостаточно знать только породу. Качество пиломатериалов соответствует сортности и определяется наличием пороков, синевы, трещин, смоляных кармашков и других дефектов.

Характеристика подходящей древесины для изготовления калитки

Для калитки и ограждения необязательно использовать такие дорогие сорта, как Прима или Экстра, но ниже 3 сорта все-таки брать не стоит

При покупке обращайте внимание на правильную геометрию материала, отсутствие пятен, выпадающих сучков, гнили

Пример испорченной доски

Для изготовления калиток используют пиломатериалы, прошедшие атмосферную сушку, — брус, брусок, обрезную доску, вагонку, рейку. Сырое дерево применять не рекомендуется. В процессе высыхания оно начнет коробиться, что необратимо испортит вид изделия.

Расчет материала

Подбор эскиза является первым и самым обязательным шагом. Можно найти готовый (фото, эскиз из интернета) или сделать самому. И только после покупайте необходимый материал. Это убережет вас от ошибок и неправильного расчета.

Для начала нам нужен размер проема. Разделите ширину на коэффициент 1,60, и вы получите оптимальную высоту. Для ворот с изогнутой формой в верхней части рассчитывайте площадь по верхней точке изгиба.

Стоимость материала вы найдете посредством перемножения площади и стоимости 1 м 2 выбранного полотна.

Хорошая труба – профильная квадратная. Материал для прутьев основы должен быть толще, а квадратный прут с небольшим сечением подойдет для маленьких завитков, полоски 12×6 мм – для завитков в стиле «барокко».
