Как сделать водяной теплый пол

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек

После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Способы укладки водяного теплого пола

Рассмотрим схему подключения теплого пола. Устройство ТП производят по одной из двух технологий: бетонной (мокрой) или настильной (сухой). Первый вариант предусматривает заливку труб бетонной стяжкой, и в силу своей дешевизны является наиболее популярным.

Второй способ – настильный – обходится несколько дороже, но зато процесс монтажа занимает меньше времени, так как не приходится ждать высыхания бетона. Вместо стяжки формируется настил из прочного материала, в котором и размещаются трубы.

Заливка бетонной стяжкой

При такой технологии ТП приходится дополнительно оснащать распределителями тепла, в качестве которых обычно используются алюминиевые пластины. Для улучшения контакта они прикрепляются к трубам специальными защелками. У наружных стен, где наблюдаются наибольшие теплопотери, пластины укладывают с минимальным шагом, который составляет 150 мм. К середине комнаты шаг увеличивают – здесь он может составлять и 300 мм.

Существует две разновидности настильного теплого пола.

Полистирольный

Настил для такого ТП набирается из полистирольных плит с размерами 1000х300 мм и толщиной 30 мм. Монтаж является предельно простым, так как подрезать плиты пользователю нет необходимости – в них уже имеются пазы для укладки алюминиевых пластин и труб.

Если проект предусматривает покрытие пола линолеумом или керамической плиткой, поверх полистирольного настила нужно уложить влагостойкие ГВЛ толщиной от 10 мм.

Полистирольный настил

Деревянный

В этом варианте настил набирают из полос ДСП с готовыми пазами (модульный настил), либо из реек (реечный). Толщина полос ДСП должна быть не менее 22 мм, а их ширина подбирается в соответствии с расстоянием между трубами и может составлять 130, 180 и 280 мм.

Рейки обычно имеют ширину от 28 мм. И рейки, и модули (полосы ДСП) укладываются с зазором в 20 мм.

Если сверху будет настилаться линолеум, то под него нужно уложить влагостойкие ГВЛ. Паркет или ламинат в такой подложке не нуждаются.

Водяной пол на деревянном перекрытии

Модульный настил применяется при наличии сплошного основания, реечный – при укладке на лаги. Шаг укладки лаг не должен превышать 600 мм (под плитку предельное расстояние составляет 300 мм). Теплоизоляцию размещают между ними, и поскольку нагрузка на нее в этом варианте не передается, можно использовать минеральную вату.

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

Теплый пол на деревянном основании

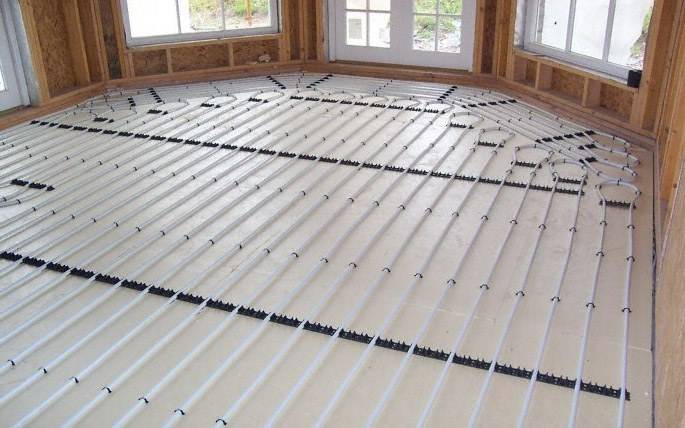

Фото укладки труб теплого пола

Способы установки на пол

Есть несколько способов устроить теплый водяной пол.

  • Самый популярный и надежный из них – бетонная стяжка. В отличие от электрических видов, трубы 16 мм в плиточный клей прятать нельзя, да и не получится. Поэтому заливается стяжка не менее 3 см над трубами.
  • Второй способ – укладка труб в вырезанные пазы пенополистирола. Пазы делают вручную, внутрь укладывают трубы, затем заливают стяжку.
  • Следующий вариант часто используют в домах с деревянным полом, хоть он и требует больших трудозатрат – это укладка в деревянные пазы. Для этого на пол набивают доски, которые создают желоб нужной формы для укладки.

Шаг 3. Установка отражающей пленки

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, – потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д

Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем

Термограмма выявила место утечки в системе теплого пола

Укладка греющего водяного пола в стяжку

Работы начинаются с определения места установки коллектора, который чаще всего «прячется» в специальный шкаф. Его обычно монтируют в стену. Устройство должно быть размещено так, чтобы протяженность труб от каждой из обогреваемых комнат была приблизительно одинаковой. Можно приблизить коллектор к наиболее крупным контурам. Главное, чтобы он был установлен выше уровня теплого пола, без  отвода труб вверх, иначе возможны проблемы в системе отвода воздуха.

Следующий этап – разметка подготовленного основания с учетом разделения на секторы площадью 40 кв. м. Затем укладывается теплоизоляционный слой и демпферная лента. Далее укладывается арматурная сетка, на которую впоследствии будут крепиться трубы. Если в качестве теплоизоляции выбраны специальные маты, сетка не понадобится. Можно приступать к раскладке трубопровода. Она может осуществляться разными способами: змейкой, спиралью, петлями и т.д. Шаг укладки варьируется в пределах от 10 до 40 см, а расстояние от стены до ближайшей трубы не может быть меньше 8 см.

Трубы закрепляются к арматурной сетки с помощью пластиковых хомутиков

Важно не пережать деталь, она должна находиться как бы в свободной петле, иначе под воздействием тепла труба расширится  и на участке тугого прижатия может деформироваться. Крепежные хомуты устанавливаются с шагом в 1 м

Работать с трубой необходимо очень аккуратно. Чаще всего она поставляется в виде бухты. Вытягивать ее оттуда по виткам недопустимо. Следует постепенно, по мере ее укладки, разматывать трубу, размещая и закрепляя элемент на полу.

Существует несколько вариантов укладки труб для теплого пола. Самые распространенные: спираль, змейка, петли, двойная улитка

Повороты детали выполняются очень осторожно с соблюдением требований к минимальному радиусу изгиба. Обычно он составляет около пяти диаметров трубы

Если пережать изделие образуется белесый участок-залом. Он свидетельствует о резком растяжении фрагмента и утрате им своих прочностных характеристик, что ведет к повышенному риску разрыва трубы. Укладывать деталь с таким дефектом в систему теплого пола не рекомендуется. Следует заменить поврежденный фрагмент, что ведет к появлению лишних стыков в трубопроводе, а это так же нежелательно.

Уложенные трубы необходимо подключить к коллектору. Для этого используют специальные обжимные фитинги или евроконусные системы. Начало трубы каждого отопительного контура соединяется с подающим выходом коллектором, таким образом, количество выходов и контуров должно совпадать. Окончание трубопровода подключается к возвратному коллектору. Если труба проложена около деформационного шва, на нее нужно надеть гофрированную трубку.

По окончанию установки в обязательном порядке проводится проверка системы. Для этого в трубопровод заливается вода, подается давление величиной 5-6 бар в течение суток. После чего проводится внимательный осмотр на предмет выявления возможных расширений на трубах или протечек. Подробнее на видео:

Если контрольный запуск прошел удачно, приступают к заливке стяжки. Она должна проводиться только при наполненных водой трубах с рабочим давлением в них. После заливки стяжка полностью просохнет не раньше чем через 28 дней. По истечению этого времени можно начинать работы по монтажу напольного покрытия.

Прежде, чем начать заливку стяжки, трубы крепят к армирующей сетке с помощью специальных пластиковых хомутиков, которые предотвращают сдвигание элементов

Есть некоторые нюансы, касающиеся формирования стяжки над водяными теплыми полами. Они зависят от вида напольного покрытия, которое будет уложено поверх нее. Если планируется монтаж плитки, стяжка должна быть высотой 3-5 см или распределение труб иметь промежутки порядка 10-15 см. Иначе согласно принципу распределения тепла есть опасность появления «тепловой зебры», которая может отчетливо ощущаться стопой. А вот под ламинат или линолеум лучше уложить более тонкую стяжку. В этом случае чтобы укрепить сооружение, поверх теплого пола укладывают еще одну армирующую сетку, которая к тому же уменьшит тепловой путь к поверхности покрытия.

Рекомендаций как самому сделать теплые водяные полы можно найти множество. Однако нужно четко понимать, что это сложное и ответственное мероприятие. Уложенный в стяжку трубопровод практически не подлежит ремонту и если на этом этапе выявятся ошибки монтажа или проектирования, исправить их будет крайне сложно. Именно поэтому к работе следует подходить очень ответственно, тогда новый пол с подогревом будет только радовать своим долгим и эффективным функционированием.

Используемые виды труб

Сегодня «теплые полы», как и другие трубопроводные системы в пределах дома, выполняют из полимерных труб.

Долгое время наиболее популярными оставались металлопластиковые трубы, сейчас все активнее применяются трубы из сшитого полиэтилена.

Главное достоинство этих материалов с точки зрения возможности устройства ТП состоит в способности гнуться.

Благодаря этому, контур можно выполнить из одного цельного отрезка трубы, в результате чего риск протечек сводится к нулю. Проще всего работать с металлопластиковой трубой, так как она после сгибания держит форму. Полиэтилен же стремится разогнуться, поэтому его приходится фиксировать более жестко.

Для устройства ТП применяют и полипропиленовые трубы. Гнуть их нельзя, поэтому контур приходится набирать из отдельных элементов – труб и колен. Тем не менее, полипропиленовый контур является столь же надежным в плане протечек, как и выполненный из цельного куска металлопластиковой трубы.

Дело в том, что полипропиленовые детали при помощи сварки фактически соединяются в одно цельное изделие. Поэтому противоречий с нормами, запрещающими скрытую прокладку участков трубопроводов с разъемными соединениями, не возникает.

Важно знать, что полипропилен сильно меняется в размерах при изменении температуры (коэффициент температурного расширения составляет 0,15 мм/м*градус против 0,026 мм/м*градус для металлопластика). Поэтому при устройстве ТП и систем отопления вообще нужно применять армированные трубы, у которых упомянутый коэффициент в 10 раз ниже

Трубы из сшитого полиэтилена

Более удобными в монтаже являются полипропиленовые трубы с армированием из стекловолокна, так как при сварке они не нуждаются в дополнительной обработке (стекловолокно подобно основному материалу не боится коррозии).

А вот при использовании труб с алюминиевым армированием последнее в месте сварки приходится счищать специальным инструментом. Если сварку выполнить без зачистки алюминия, он будет контактировать с водой, что приведет к развитию коррозии и, как следствие, потере трубой прочности и разгерметизации соединения.

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

  • высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
  • высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
  • ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

сравнительно высокая сложность проектировки и монтажа

Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованного отопления.

водяной теплый пол

Монтаж

Схема подключения

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

Усадочные швы оборудуются в стяжке обязательно, если:

  • площадь комнаты превышает 30 кв м;
  • есть хотя бы одна стена длиннее 8 м;
  • длина составляет меньше 50 или больше 200% от ширины помещения;
  • конфигурация сложная и причудливая.

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Материалы, оборудование и порядок выполнения слива воды

Для выполнения необходимой работы вам потребуется компрессор, причем хорошей производительности, имеющий ресивер для накопления сжатого воздуха.

Как вы уже поняли автомобильный для этих целей не подойдёт.

Если вы планируете слить отработавший антифриз, то сами понимаете, что сливать его куда не надо, не стоит.

Хомуты подходящего размера для надежного шлангового соединения тоже понадобятся.

Подключите шланг от компрессора к подающему коллектору тёплого пола.

Подающий коллектор может иметь в своей конструкции специальный штуцер для залива системы под шланг, а может его и не быть. Поэтому на подающей гребёнке откручивают автоматический воздухоотводчик и через подходящий переходник подсоединяют шланг и затягивают хомутом.

Расположение элементов на коллекторе для слива

  • Таким же образом соедините шланг к обратному коллектору и выведите его к месту слива.
  • Закройте краны подачи и обратки идущие от котла в районе коллектора.
  • При помощи расходомеров или вентилей (зависит от вашего коллектора) закройте все контура тёплого пола, кроме одного, который нужно наоборот открыть по максимуму.
  • Включите компрессор, откройте краны или кран (в зависимости от вида гребёнки), которые предназначены для залива и слива системы (те на которых одеты шланги). В этот момент теплоноситель начнет под давлением вытекать из сливного шланга. Ждите, пока закончится вода и пойдет воздух. В этот момент обратите на показания манометра на компрессоре. Если давление в ресивере на этот момент не большое (1-3 атм.), тогда закройте один из кранов на который одет шланг (желательно, что бы это был кран на подающем коллекторе, либо если насос оснащен собственным запорным устройством, пользуйтесь лучше им). Дождитесь повышения давления до 5 атм. (не больше) и продуйте петлю пола под этим давлением.
  • Закройте продутый контур и откройте следующий. Повторите с ним такую же процедуру.
  • Таким образом слейте воду со всех контуров тёплого пола.
  • Для лучшей эффективности, повторите процедуру через полчаса, так как оставшиеся капельки воды в трубе могут соединяться между собой и в конце концов перекрыть сечение трубы в определенном месте.

Придерживаясь этого способа у вас решится вопрос как слить воду с тёплого пола. Единственной проблемой является достать компрессор, который справится с этой задачей.

Покрытие для теплого водяного пола

Рассмотрим подробнее вопрос, какое покрытие для теплого водяного пола следует выбрать, чем отличается одно от другого.

Ассортимент напольных покрытий для ТП, что можно выбрать. Из всей затеи обустройства теплого водяного пола, половина успеха зависит от правильного выбора помещения и самого пола, каким он будет конкретно. Именно тогда положительные качества ТП проявятся в полную силу и будут радовать владельцев квартиры, в то время как непродуманные варианты обеспокоят.

Стоит отметить, что даже если напольные покрытия для теплого водяного пола выбраны неправильно и появились сомнения в целесообразности продолжать нагревать его, то в случае с водяным ТП проблема решается просто – перекрывается доступ горячей воды и пол перестает функционировать.

На сегодняшний день на рынке строительно-отделочных услуг представлено большое количество типов напольного покрытия:

  • хорошо забытые старые варианты – паркет, половая доска;
  • другие давно известны и понятны, они в обиходе уже более 50 лет – плитка, ковролин, линолеум;
  • третьи стали активно использоваться в последние десятилетия и уже прочно вошли в наш дом –ламинат, наливные полы;
  • необычные решения, к которым приводит смешение культур, разнообразие жилья (частные дома, дачи, квартиры всех типов) – натуральный и искусственный камень, пробка, доски, паркетные дощечки из экзотических растений и деревьев, пластик.

Из всего богатства порой трудно выбирать что-то одно, тем более дизайн покрытия может имитировать что угодно, например, линолеум похож на плитку, плитка на доски, ламинат на паркет. Сложнее приходится владельцам теплых полов, у которых основная проблема: чем покрыть ТП, чтобы в дальнейшем не было осложнений.

Итак, перейдем к конкретным наименованиям покрытий, как они совмещаются с ТП.

Может быть интересно

Какие покрытия можно использовать на водяной теплый пол

Для пола с таким устройством идеально подходит керамическая плитка. К плюсам этого финишного покрытия относятся долговечность, прочность, экологичность, универсальность применения, красивый внешний вид. Что касается ТП, то плитка обладает очень хорошими теплопроводными свойствами, поэтому активно применяется в этом случае.

При выборе также сказывается и тип помещения. Чаще всего теплые полы на водяной основе прокладывают в ванной комнате, на кухне – местах, где по традиции лежит керамика. Производители таких изделий учитывают потребности покупателей и делают всю плитку, спокойно выдерживающую длительный нагрев.

Ламинат – еще одно покрытие, которое успешно сочетают с ТП. Не всегда в этом есть потребность, потому что ламинированные доски используются только в обогреваемых помещениях, в отличие от плитки, и по ним приятно ступать босиком – сказывается эффект дерева. Выбранный в магазине ламинат должен обязательно быть со значком, что производитель разрешает укладывать изделие на ТП любого типа. Эта маркировка обозначает, что ламинат при нагревании не будет рассыхаться и менять геометрию, вредные формальдегиды присутствуют в небольшом количестве.

Природный камень очень хорошо подходит на роль покрытия ТП, однако не столь популярен в квартирах из-за объективных сложностей. Чаще всего камнем покрывают террасы, веранды, гаражи, зоны отдыха в саду или у бассейна, дорожки, но в таких условиях больше уместен ТП на электрической основе. Однако, с водяным полом натуральный или искусственный камень уживается хорошо.

Какие покрытия нельзя укладывать на теплые полы

Есть мнение экспертов, подтвержденное цифрами и опытами, что на теплый пол неправильно стелить паркет, ковролин, линолеум, пробку, доски. Отчасти это правда. Паркет из ценных пород дерева попросту рассохнется, линолеум опасно нагревать – выделяется слишком большое количество летучих вредных соединений, пробка может деформироваться и высыхать, а использование ковролина нецелесообразно из-за гигиенических требований.

Однако, ковролин редко стелют сразу на бетонную стяжку, чаще всего на плитку, ламинат, доски – покрытия пригодные для ТП. Фабрики, производящие паркет, улучшают технологию и делают красивые наборные дощечки устойчивыми к постоянному теплу, а, следовательно, применимые к теплым полам.

Можно сказать, что современные материалы для покрытия пола подходят к использованию с ТП, но только при невысоких температурах нагрева.
