Существующие виды и классификация воздуховодов

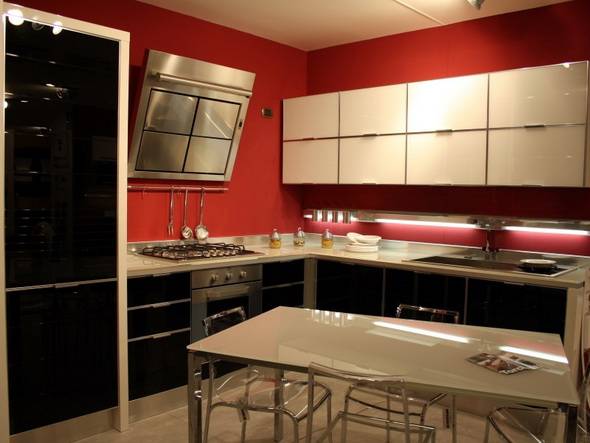

Дизайн вытяжек: популярные разновидности в сочетании с интерьером

Современные вытяжки для кухонных помещений представляют собой большой простор для дизайнерских решений. Раньше основным вариантом оформления был каминный вытяжной зонт — его окрашивали в разные цвета, дополняли декоративными накладками и кнопочными панелями. Сейчас же дизайн вентиляции тяготеет к минимализму — основным украшением становится сам материал поверхности — металл, пластик и стекло, а также его фактура и форма.

Безусловно, определяющим фактором при выборе вентиляционного устройства являются его технические характеристики и особенности монтажа. Однако дизайн модели также должен хорошо смотреться в интерьере и поддерживать стилистику помещения. Декоративная вытяжка для кухни станет настоящим украшением любого дома.

Для кухонь в классическом стиле прекрасно подойдет традиционная купольная вытягивающая система в цвет мебельного гарнитура или с чистой металлической поверхностью. Этот вариант будет так же идеально смотреться в помещениях в стиле прованс, ретро и кантри.

Для интерьеров в стиле лофт или эклектика интересным решением может стать медная вытяжка в изысканной форме или с резьбой. Она отлично поддержит стиль, тяготеющий к сочетанию современных и антикварных предметов декора.

Стеклянные вытяжки завоевывают пространства кухонь, оформленных в современном стиле — хай-тек, модерн, минимализм и др. Элементы из стекла позволяют создавать уникальный и почти футуристический дизайн этих систем вентиляции. Также в современных интерьерах востребованы вытяжные зонты необычных форм (зачастую — наклонные) с глянцевыми или хромированными поверхностями.

Магазины техники предлагают огромный выбор декора вытяжек — будь то классика или современные тенденции в дизайне

Универсальным же решением для дизайна любой кухни является встраиваемая или подвесная система вентиляции, которая не будет отвлекать внимание от интерьера

На нашем портале можно более подробно ознакомиться с любым интересующим видом вытяжных зонтов для дома, узнать их технические характеристики и внешние особенности.

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Местная вытяжная вентиляция

Местная вытяжная система решает проблему очистки воздуха на опасных участках производства. Загрязнения типа аэрозолей, дыма, газов, абразивной пыли могут быть удалены с рабочего места сотрудника. Это избавит его от длительного воздействия вредных выбросов на организм. Здоровье и работоспособность будут обеспечены. В быту многим известен пример локального вентилирования — кухонная вытяжка.

Подобный тип системы отличен от общеобменного вида, так как решает проблемы точечным способом. Например, если выброс сосредоточен в конкретном месте, то вентиляция удалит его, предотвратив распространение. По такому принципу действуют лабораторные вытяжные шкафы, воздухозаборники опасных производств.

Местная вытяжка для лаборатории пром.электроники

Почти во всех случаях в конструкции присутствует фильтр, задерживающий типичные для данного места примеси. Так на кухне это жировой и угольный фильтр, а в токарном станке — несколько пылевых. Производственные выбросы также тщательно очищаются, ведь атмосферу загрязнять нельзя. Вытяжная вентиляция через стену на улицу часто применяется в подобном оборудовании. Но также воздух может проходить в сеть общей вентиляции.

Вредные вещества удаляются местной вытяжкой с помощью отсосов. Последние должны соответствовать следующим требованиям.

  1. Покрытие места локализации выбросов.
  2. Прибор не препятствует нормальной деятельности сотрудника на своем рабочем месте.
  3. Газы и выбросы устраняются в естественных направлениях. В случае, если они горячие, — вверх, а пыль — вниз.

Местная вытяжка помогает соблюдать безопасную работу, снижает риск заболеваний, не загрязняет среду и экономит затраты на общедомовую либо производственную вентиляцию.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

  • Круглого сечения.
  • Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм.

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

  • высота — 55 мм, 60 мм;
  • ширина — 110 мм, 122 мм, 204 мм;
  • длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
  • толщина стенки —  2-8 мм.

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Как работает воздуховод

Вентиляционная система — это сложная конструкция, и воздуховоды в ней регулируют потоки воздушных масс. Для этого существуют детали на прямые участки, а также есть угловые, служащие для поворотов, и фасонные. Кроме труб, по которым движется воздух, конструкция для проветривания имеет заборную решетку, воздушный фильтр (для чистки потоков воздушных масс попадающих в комнату), калорифер и вентилятор, детали для крепления, дефлектор в наружной трубе воздуховода, а также диффузор, который служит для ввода и вывода воздушного потока. Информация о диффузорах здесь ventilation-conditioning.ru/tipy-ventilyacii/ventilyacionnye-diffuzory.html.

Надежность воздуховодов имеет зависимость от многих параметров, таких как:

  • герметичность;
  • присутствие фитингов;
  • скорость движения потоков;
  • размер системы.

Системы для проветривания помещений могут быть с принудительным движением потоков и естественным. Понятно, что скорость воздуха в воздуховоде будет большей, если работает вентилятор, но помещение также неплохо освежится и с помощью обыкновенной тяги.

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

  • Стоимость материала;
  • Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
  • Возможности монтажа конструкции;
  • Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
  • Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

  • Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
  • Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
  • Низкие шумовые показатели;
  • Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
  • Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

  • Высокая цена по сравнению с другими материалами;
  • Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

  • Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
  • Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
  • Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

  • Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
  • Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
  • При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

  1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
  2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Классы герметичности

Современный подход к правильно организованной вентиляции – это обеспечить полную герметичность воздуховодов. О плотности данной системы было сказано выше. И эти два класса можно также внести в категории герметичности. Именно ими и определяются проводимые работы в российских строительных организациях, потому что все это обозначено СНиПом 3.05.01-85.

В нем четко сказано, что существует несколько очень важных причин, по которым контролируется герметичность оцинкованных воздуховодов.

  • Эффективность системы вентиляции резко снижается, когда уменьшается воздухонепроницаемость вентиляционных участков и труб. При этом усложняются ремонтные и обслуживающие процессы. А так как санитарные нормы четко оговаривают, каков должен быть воздухообмен в тех или других помещениях, соответственно надо строго придерживаться установленных требований. А значит, приходится проводить минимизацию утечек.
  • Недостаточность приточного свежего воздуха и отток из помещений использованного создает условия, в которых находиться человеку некомфортно. К тому же это вредно для здоровья. Поэтому приходится увеличивать мощность наносного оборудования. Что влечет за собой увеличение расходов на энергоносители.
  • Если герметичность оцинкованных воздуховодов нарушена, и если участок вентиляции располагается в неотапливаемом помещении, то велика вероятность образования внутри труб конденсата.

В Европе пользуются своим документом, регламентирующим герметизацию воздуховодов. Обозначается он, как Eurovent 2.2. В нем три класса герметичности вентиляционных воздуховодов.

Класс «А»

Это самый низкий класс герметичности воздуховодов, который определяется таким показателем, как воздухонепроницаемость. Так вот он не должен быть меньше 1,35 л/сек/м при условии, что давление воздуха, проходящего по оцинкованным воздуховодам, составляет 400 Па.

Класс «С»

И последний класс с воздухонепроницаемостью 0,15 л/сек/м. Как и в предыдущих классах учитывается давление воздуха в системе 400 Па.

Проверка герметичности

В независимости от того, сооружается ли новая система вентиляции или проверяется эксплуатируемая, необходимо четко понимать, что испытания надо проводить обязательно. Особенно это касается работающей вентиляционной системы, которая стала работать неэффективно. Для этого используется технология аэродинамических испытаний. Не самый простой процесс, но без него не обойтись.

При выявленных недостатках надо принять меры по их устранению. Обычно это разгерметизация стыков. Поэтому надо провести повторную герметизацию путем нанесения герметика, мастик или самоклеящихся лент.

Канальная и бесканальная системы

Бесканальные вентиляционные приспособления дают хороший результат не во всех случаях. Даже не каждая квартира может быть проветрена таким способом. А вот гаражи, подсобные помещения – вполне. Если же здание разделено на целый ряд зон, отличающихся по своим параметрам, придется применять только канальные комплексы

Важно: бесканальная конфигурация вполне совместима, как и имеющая трубопроводы, с механическим и естественным поощрением хода воздуха

Естественный бесканальный способ проветривания в принципе неуправляем, не позволяет контролировать процесс. Вдобавок он приводит к существенным затратам тепла. Механический приток без использования каналов подразумевает применение или особых вентиляторов, или кондиционеров. По исполнению это подобия уже описанных оазисов и завес. Из-за высокой мощности необходимых устройств, гонящих поток, приходится ставить аппараты, гасящие звук.

Классификация вентиляторов по основным параметрам

Вентиляторы – механические приборы, предназначенные для перемещения, подачи или отсоса воздушных и газовых масс. Циркуляция воздуха происходит за счет разности давлений между каналом входа и выхода вентиляционной установки.

Вентиляторы используются повсеместно. Незаменимы приборы при обустройстве приточно-вытяжного вентиляционного комплекса здания, обдуве рабочих элементов в кондиционерах и устройствах обогрева.


Вентиляторы рассчитаны на работу с газами, степень сжатия которых не превышает 1,15. При этом разность показателей давления на входе/выходе ограничена 15 кПа – при большем показателе используют компрессор

Общая классификация вентиляционных установок базируется на разных параметрах.

Среди основных критериев градации можно выделить:

  • конструкция и принцип работы устройства;
  • назначение и условия функционирования вентилятора;
  • способ установки;
  • методы соединения прибора с электродвигателем;
  • технические особенности: степень защиты IP, создаваемое давление, потребляемая мощность, частота вращения, КПД и уровень акустического давления.

По типу конструкции выделяют пять модификаций вентиляторов: осевые, центробежные, диагональные, диаметральные и безлопастные.


Диагональные и диаметральные агрегаты считаются разновидностью двух основных групп вентустановок: осевых и центробежных. Принципиально отличаются от своих собратьев новые безлопастные изделия

Исходя из условий эксплуатации, разделяют следующие виды газодувных машин:

  • приборы общего использования;
  • вентиляторы особого назначения.

К первой группе относятся агрегаты, рассчитанные на работы с воздушными и неактивными газовыми потоками, температура которых не превышает +50°С. Вторая группа включает спецоборудование: термостойкие, взрывозащищенные, пылевые, коррозионно-устойчивые и дымоудаляющие.

По способу монтажа различают:

  • стандартные – установка осуществляется на опору;
  • крышные – монтаж на кровле здания;
  • канальные – размещаются внутри вентиляционного воздуховода;
  • многозональные – модели, рассчитанные на подсоединение к нескольким воздушным каналам.

В качестве привода вентиляционной установки используются электродвигатели.

Возможно несколько способов сцепки движка с крыльчаткой:

  • непосредственное соединение;
  • клиноременная передача;
  • бесступенчатая сцепка.

После определения подходящего вида вентилятора подбираются модель с оптимальными техническими характеристиками.


В учет берется площадь обслуживания, место установки, допустимый уровень шума, влажность помещения, необходимость защиты прибора от попадания посторонних предметов

Монтаж

Монтаж вытяжной вентиляции ничем не отличается от устройства приточных и приточно-вытяжных систем. Во-первых, необходимо обладать определенными навыками и знаниями, но работа доступна и новичку. Как устраивается вытяжная вентиляция своими руками?

Во-первых, в обязательном порядке необходимо провести предварительный расчет. Как рассчитать систему – указано выше. Для этого необходимо ознакомиться со всеми справочниками и нормами для выбранного типа помещения. Вентиляция дома или квартиры рассчитывается с допустимой погрешностью 10%.

Сеть вытяжной вентиляции

Далее поговорим о механической системе, так как естественная обычно устраивается на этапе строительства и после запуска дома в эксплуатацию, особенно многоэтажного, ее устроить проблематично.

После расчета необходимо подобрать оборудование и приобрести его. В первую очередь выбирается вентилятор, производительность которого должна быть рассчитана таким образом, чтобы она превышала расчетную и была рассчитана на работу в вентиляционной сети, так как в трубах существуют потери, которые уменьшают производительность. Сами работы проводятся в следующем порядке:

  • на плане дома или квартиры намечаются точки, где будет расположен диффузор или анемостат в каждом помещении;
  • выбирается место для вытяжного вентилятора, обычно его устанавливают на балконе, улице или в техническом помещении;
  • к вентилятору прокладывается вытяжная труба;
  • круглый или прямоугольный воздуховод крепится к потолку или стенам, необходимо соблюдать расчетные сечения и делать как можно меньше поворотов и сужений;
  • когда решетки и диффузоры соединены с вентиляторами и подключены к электрической сети, можно приступать к пуску и наладке системы.

Возможен вариант устройства системы – вытяжка в вентиляционный канал. Если сеть смонтирована правильно, то после ее монтажа можно приступать к эксплуатации. Необходимо иметь в виду, что нельзя эксплуатировать вытяжную вентиляцию без регулярного обслуживания, очистки и проверки работоспособности.
