Как заправить кондиционер фреоном самому, видео

Оборудование для заправки автокондиционеров

Для качественной заправки автокондиционеров в первую очередь необходимо иметь хорошее оборудование. Чтобы заправить кондиционер в автомобиле можно использовать один из трех типов оборудования:

Автоматические станции для заправки автокондиционеров;
Набор оборудования для ручной заправки автомобильных кондиционеров;
Одноразовый набор для заправки одного автокондиционера своими руками.

Автоматические станции позволяют проводить заправку автокондиционеров в полностью автоматическом режиме, что сводит к минимуму вмешательство оператора установки в процесс заправки. Но цена такого оборудования будет начинаться с отметки 130-150 тыс. руб.

Обслуживание системы кондиционирования автомобиля на такой станции, безусловно, является оптимальным решением – это позволит не только быстро и качественно заправить ваш автокондиционер, но и значительно продлит срок его службы.

Набор оборудования для ручной заправки автокондиционеров, в свою очередь, стоит значительно дешевле автоматической станции, но и для работы с ним нужно иметь определенный опыт и сноровку. В состав такого набора обычно входит следующее оборудование:

Манометрический коллектор предназначенный под использование фреона;
Электронные весы для отслеживания объема заправляемого хладагента;
Баллон с хладагентом (оператор заправляет хладагент прямо из баллона, ориентируясь по показаниям весов);
Вакуумный насос (для вакуумирования системы).

Чуть ниже на видео наглядно показан процесс самостоятельной заправки автокондиционера хладагентом при помощи такого набора.

Одноразовые наборы для заправки кондиционеров, естественно, самые дешевые среди перечисленного выше оборудования. Такой набор, как правило, представляет собой небольшой одноразовый баллон с фреоном, который через шланг с манометром подключается к сервисному порту низкого давления для дозаправки системы.

Цена такого набора составляет порядка 1000 рублей, но вот эффективность такой заправки автокондиционера оставляет желать лучшего. А все потому, что при помощи подобных наборов просто невозможно полностью удалить из системы остатки старого хладагента, воздуха, влаги, и провести вакуумирование.

Чудес не бывает, поэтому если вы хотите качественно заправить свой автокондиционер новым фреоном, тогда необходимо использовать и качественное оборудование.

Также для диагностики и заправки автомобильных кондиционеров может понадобиться дополнительное оборудование:

Ультрафиолетовая лампа и защитные очки для поиска утечек в системе.
Электронный течеискатель, реагирующий на фреон.
Термометр-влагомер. Его показания необходимы для оценки климатических условий в салоне до и после заправки автокондиционера.
Масляный инжектор. Во время заправки системы он обеспечивает добавление в неё масла в необходимом количестве.
Набор переходников для подключения манометрического коллектора к любому автомобилю.
Специальные съемники для разъединения трубок системы кондиционирования (актуальны в основном для японских и американских машин).
Специальный съемник для клапанов сервисных портов.

Необходимость в наличии того или иного дополнительного оборудования определяется специалистом, производящим заправку автокондиционеров.

Подготовка к заправке

В первую очередь перед дозаправкой кондиционера в машине своими руками необходимо найти и устранить утечки, а также выполнить вакуумирование.

Поиск и устранение утечки

Если фреон в кондиционере закончился из-за повреждения труб, то в таком случае нужно найти и устранить утечку. Для поиска утечки рекомендуется применять специальный инструмент, который называют течеискателем. Если такого прибора нет, то найти место утечки можно следующим образом:

Сделайте жидкую смесь на основе масла и фреона;
Добавьте в смесь специальный ультрафиолетовый краситель;
Произведите заправку и включите кондиционер;
Через 5-10 минут возьмите ультрафиолетовую лампу и осветите ею кондиционер – поврежденные участки должны окраситься в зеленовато-желтый цвет.

Для устранения утечки:

Возьмите металлическую трубу и закройте ею место утечки;
Поставьте на трубу по 1 хомуту с двух сторон;
Обезжирьте место крепления хомутов (например, с помощью спирта);
Скрепите часты муфты с помощью изоленты.
Нанесите на муфту клей, разместите муфту на трубе и стяните хомуты.

Проверка давлением

После устранения утечек необходимо проверить целостность системы. Для этого следует самостоятельно заправить кондиционер каким-либо безопасным газом (например, азотом).

После заправки нужно обязательно измерить давление – если через 30 минут давление не изменилось, то это значит, что система полностью герметична. В противном случае следует устранить оставшиеся утечки и повторить процедуру проверки.

Вакуумирование кондиционера

Теперь необходимо выполнить вакуумирование устройства, чтобы удалить из системы воздух и капельки влаги. Для вакуумирования понадобится специальный вакуумный насос, а сама процедура выглядит следующим образом:

Включите отопительную систему и прогрейте авто (если это не сделать, то в таком случае много влаги останется в испарителе);
Возьмите вакуумный насос и подключите его к автокондиционеру – для этого трубу насоса присоедините к патрубку;
Включите насос на 10-15 минут. После этого перекройте вентиль и отключите насос. Повторите процедуру 2-3 раза;
В конце отключите насос и подождите 2-3 часа, чтобы нормализовалась температура и давление. После этого можно приступать непосредственно к заправке.

Признаки недостатка фреона

Поскольку давление газа в контуре может достигать 20–25 Бар, на автомобиле с пробегом допускается величина естественной утечки хладагента до 10%. Если потери превысили указанное значение, эффективность охлаждения заметно снижается – кондиционер гонит теплый воздух.

Столкнувшись с подобной проблемой, вооружитесь инструкцией по эксплуатации машины, отыщите месторасположение теплообменников, подводящих трубок и убедитесь в появлении вторичных признаков утечки газа:

следы либо капли масла на стыках трубопроводов;
обмерзание одной или обеих магистралей;
один из теплообменников (чаще – испаритель) покрылся инеем;
с помощью термометра замерьте температуру воздуха на выходе из дефлектора – она должна соответствовать настройке охладителя.

Прежде чем заправить кондиционер фреоном, обязательно выявите и устраните течь. Обтяните накидные гайки ключом и проверьте систему на герметичность единственным доступным в гараже методом – вакуумированием. Подробнее о данной операции читайте ниже.

Порядок заправки автокондиционеров хладагентом

Для заправки автокондиционеров на большинстве современных машин применяют хладагент R-134a (тетрафторэтан), но по старинке его все называют фреоном. Чтобы заправить систему кондиционирования легкового автомобиля малого или среднего класса потребуется в среднем около 0,5 кг хладагента.

Информацию о типе хладагента для кондиционера вашего авто и норме его заправки вы можете узнать из сервисной книжки к автомобилю. Также эта информация часто указана на табличке, размещенной на внутренней стороне капота.

Заправка автокондиционеров хладагентом состоит из следующих этапов:

Откачка остатков хладагента из системы кондиционирования. Современные станции для заправки автокондиционеров в автоматическом режиме откачивают старый хладагент для его взвешивания и удаления из него отработанного масла.
Вакуумирование системы. Это очень важный этап заправки автокондиционера. В результате данной операции из системы удаляются остатки воздуха и влаги. Чтобы добиться вакуума необходимой глубины может понадобиться от 10 до 30 минут (в зависимости от мощности и класса оборудования), выполнить качественное вакуумирование за 1-2 минуты невозможно.
Тест на герметичность позволяет обнаружить утечки, имеющиеся в системе. При некачественном вакуумировании (этап №2) тест на герметичность может не показать имеющиеся утечки, что приведет к дальнейшим сбоям в работе автокондиционера.
Заправка масла. В процессе работы автокондиционера масло заправленное в систему (в среднем около 15 грамм) служит для смазки механизмов компрессора. Довольно часто масло заправляют с красителем (трейсером) для облегчения определения в будущем возможных утечек.
Загрузка хладагента. Это завершающий этап заправки автокондиционеров, который проходит достаточно быстро. Как мы уже писали выше, в среднем для заправки одного кондиционера легкового автомобиля нужно около 500 грамм хладагента.

Давление в портах низкого и высокого давления должно прийти в норму сразу же после включения компрессора автокондиционера. Манометр низкого давления должен показывать около 2 бар, а высокого давления – 15-18 бар.
Рукой на ощупь проверяется температура трубки контура низкого давления – она должна быть холодной.
Из дефлекторов в салоне автомобиля должен пойти холодный воздух, а компрессор кондиционера должен периодически отключаться.

Наличие всех этих признаков говорит о том, что кондиционер в автомобиле заправлен успешно и водитель может наслаждаться его исправной работой.

Как вы понимаете, качественно заправить автокондиционер без наличия профессионального оборудования будет практически не реально. Однако набор для заправки автокондиционеров своими руками можно собрать из доступных и недорогих комплектующих самостоятельно. В конце этой статьи смотрите видео о том, как пользоваться таким набором.

А для общего представления о стоимости подобного рода услуг ниже мы приводим порядок цен за заправку автокондиционеров в крупных городах России (Москва, Санкт-Петербург, Волгоград, Нижний Новгород, Краснодар и т.д.).

Как можно дозаправить сплит систему

Существует два способа заправки установки дома.

К ним относятся:

По уровню давления. Для определения количества газа, который улетучился, нужно знать оптимальное давление (указано в инструкции). Затем оно сравнивается с давлением в кондиционере. Для определения нужен коллектор. Данный способ применяется при утечке хладагента по причине продолжительной эксплуатации.
По весу. Способ используется при замене фреона полностью. Сначала из системы удаляется хладагент. Затем по весу, определенному на , кондиционер заправляется.

агрегат при помощи мерного стекла, но используется он крайне редко.

Способы заправки кондиционера хладагентом

У каждого способа заправки холодильной системы есть свои минусы, плюсы и определенная точность. От специалиста и от его профессиональных качеств, зависит то, как и каким из вариантов дозаправки он воспользуется. Также важны инструменты, при помощи которых, будет производиться дозаправка и от точности мастера

Важно знать, что только изотропные фреоны и однокомпонентные нуждаются в дозаправке, в отличие от разнокомпонентных фреонов. Последние состоят из разнообразных примесей газа и обладают сложными физическими и химическими свойствами

К примеру, утечка газа происходит неравномерно, и даже при незначительном испарении, состав хладагента сильно меняется, поэтому именно многокомпонентные фреоны стоит заправлять не частично, а полностью. Дозаправка невозможна.

Порядок выполнения работ

Итак, для заправки автокондиционера нам понадобится специальный набор. В него входит метрологическая станция, переходник, шланги, краны и баллон с фреоном.

Вместо метрологической станции можно использовать тест-коннектор. Стоимость всего оборудования – около 30 тысяч рублей.

Дальше действуйте в следующей последовательности:

1. Возьмите баллон с фреоном и найдите выпуклую часть с резьбой, которую необходимо проколоть иголкой (переходником).

Если в комплекте переходника нет (такое бывает весьма часто), то его можно приобрести отдельно.

2. Прикручивайте переходное устройство и подключайте к нему шланг.

3. Второй край шланга коммутируйте с метрологической станцией.

4. После сборки оборудования для заправки, проведите калибровку счетчика давления. Сделать это можно с помощью калибровочного колеса, выставив температуру окружающего воздуха.

Сверяться желательно с показателями точного устройства (к примеру, бортового компьютера).

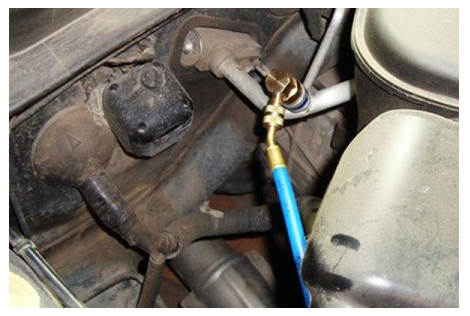

5. Найдите свой штуцер. Сделать это не сложно. У современных автокондиционеров две позиции – высокого и низкого давления. Заправка всегда осуществляется со стороны низкого давления.

Ошибиться здесь невозможно, ведь штуцеры имеют различные диаметры входных отверстий.

Некоторые производители маркируют колпачки различным цветом. К примеру, штуцер низкого давления имеет черный цвет (буква Н), а высокого – синий цвет.

6. Хорошо зачистите пространство вокруг штуцера низкого давления и снимайте колпачок. Помните, что попадание грязи в кондиционер недопустимо.
7. Надевайте сверху шланг.

8. Заводите мотор и раскручивайте его до 1500 оборотов. Если есть помощник – попросите его удерживать педаль газа в одном положении, а если нет – зафиксируйте ее с помощью небольшой палки.
9. Выставляйте рециркуляцию воздуха на максимальный предел, отрывайте кран высокого давления, разворачивайте баллон с фреоном вверх «ногами» и плавно открывайте вентиль.

10. Все время наблюдайте за давлением в системе. Максимальный предел – 285 кПа.
11. Через время в салон начинает идти холодный воздух, а сам шланг на месте стыка со штуцером и вовсе становится ледяным.

Как только температура воздуха достигает 5-7 градусов Цельсия, вентиль можно перекрывать.

В данном случае у нас 10,7 градусов Цельсия, значит нужен еще один баллон.

12. Внимательно посмотрите в окошко фильтра-осушителя. Если пузырьков воздуха нет, то работа выполнена правильно. Вот и все.

Отдельно хотелось бы отметить, что наличие воды и воздуха в системе недопустимо. К примеру, влага может превратиться зимой в лед и перекрыть регулирующий орган ТРВ.

Не стоит забывать, что наличие воды в системе может привести к появлению ржавчины. Опасен для системы и воздух, который имеет совершенно другие свойства, чем азот.

Как следствие, повышается нагрузка на компрессор, и узел может быстрее выйти из строя. Чтобы удалить воздух и воду из системы, перед началом заправки подключается специальный насос. Этот процесс носит название вакуумирования.

Удаляют воздух из системы с помощью специального насоса.

Частота заправок

Если кондиционер работает нормально, а целостность системы не нарушена, то утечки фреона наблюдаться не должно – что его не хватает, можно будет понять где-то через пару-тройку лет. Если система повреждена и присутствует утечка этого газа, то сначала следует провести ее ремонт, проверить уровень газа и слить его. И лишь потом осуществлять замену фреона.

Причиной протечки может стать неверная установка сплит-системы, деформация при перевозке либо очень сильное прилегание трубок одна к другой. Бывает, что комнатный кондиционер осуществляется перекачку фреона, из-за чего он вытекает по трубам внутри устройства. То есть периодичность его заправки должна быть сокращена. Но делать это не нужно часто. Достаточно будет заправлять устройство каждый год.

О том, как дозаправить кондиционер своими руками, смотрите в следующем видео.

Способы заправки

Способов заправки сплит-системы довольно много. Каждая технология имеет свои плюсы и минусы. Нельзя сказать, что какая-то из них универсальная. При самостоятельной заправке устройств хладагентом нужно выбирать способ с учетом множества факторов и особенностей.

Технология по давлению требует знать, какой объем вещества, содержащегося в системе, является допустимым. Данную информацию можно найти в документах, которые прилагаются к агрегату, или на официальном сайте производителя. Суть способа заключается в том, что баллон с газом присоединяют к коммуникационным трубкам посредством манометра. Газ подают очень небольшими порциями и постоянно сравнивают показания прибора с рекомендуемыми. Это делается пока числовые показатели полностью не совпадут. К минусам данной технологии стоит отнести наличие умения пользоваться приборами. Также следует учесть, что она затратна по времени.

Технология заправки по весу хладагента

Суть способа заключается в полной замене фреона – старый газ нужно спустить в атмосферу, а вместо него залить свежий хладон. Для новичков это наиболее приемлемый вариант – только опытный мастер способен определить остаток хладагента в системе и точно дозаправить недостающее количество. Другие способы закачки мы опишем ниже.

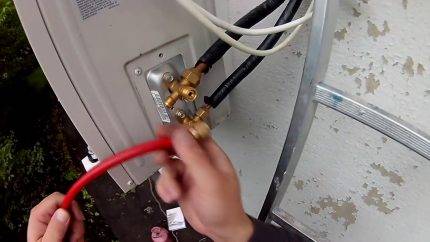

Присоединение коллектора к портам внешнего модуля

Представляем инструкцию, как заправить кондиционер фреоном по весам:

Слейте старый хладон в атмосферу любым удобным способом – через открученную трубку либо золотник сервисного порта. Выпускайте газ медленно, дабы не потерять масло. В процессе опорожнения шестигранником откройте оба крана, спрятанные под защитными гайками.
Закройте краны и подсоедините к золотнику левый шланг манометрической станции (синего цвета). Убедитесь, что вентили коллектора тоже закрыты.
Схема подключения для вакуумирования
Средний шланг желтого цвета подключите к штуцеру вакуумного насоса, запустите агрегат. Откройте левую задвижку низкого давления (слева на схеме) и следите за вакууметром – стрелка должна упасть ниже нуля и показать значение минус 1 Бар. Также откройте вентили сервисных портов.
Вакуумируйте фреоновый контур в течение 20 минут. После остановки насоса выждите полчаса, наблюдая за манометром. Если стрелка двинется обратно к нулю, ищите протечку.
Переключите шланг с насоса на баллон, закройте левый кран коллектора. Вентиль резервуара откройте на несколько оборотов и выполните продувку шланга фреоном. Операция проста: на 1 секунду приоткройте правую задвижку станции (высокого давления).
Заправочный сосуд подключается тем же шлангом, что и вакуумный насос
Установите баллон на весы должным образом и обнулите показания дисплея. Снова откройте левый вентиль коллектора и отслеживайте уменьшение массы газа. Когда дисплей покажет требуемое количество хладона, кран закрывайте.
Перекройте оба вентиля на сервисных портах, отсоедините от золотника патрубок и проверяйте сплит-систему на работоспособность.

Стандартный сосуд с хладагентом R410 необходимо переворачивать

В процессе работы важно не перепутать последовательность операций и случайно не открыть заправленного контура. Минимальное время вакуумирования – 20 мин, в течение указанного периода насос вытянет из системы не только воздух, но и влагу, способную нанести вред компрессору

Как нужно заправлять кондиционер фреоном R410а, смотрим на видео:

Watch this video on YouTube

Подготовка к заправке

Поиск и устранение утечки

Сделайте жидкую смесь на основе масла и фреона;
Добавьте в смесь специальный ультрафиолетовый краситель;
Произведите заправку и включите кондиционер;
Через 5-10 минут возьмите ультрафиолетовую лампу и осветите ею кондиционер – поврежденные участки должны окраситься в зеленовато-желтый цвет.

Для устранения утечки:

Возьмите металлическую трубу и закройте ею место утечки;
Поставьте на трубу по 1 хомуту с двух сторон;
Обезжирьте место крепления хомутов (например, с помощью спирта);
Скрепите часты муфты с помощью изоленты.
Нанесите на муфту клей, разместите муфту на трубе и стяните хомуты.

Проверка давлением

Вакуумирование кондиционера

Включите отопительную систему и прогрейте авто (если это не сделать, то в таком случае много влаги останется в испарителе);
Возьмите вакуумный насос и подключите его к автокондиционеру – для этого трубу насоса присоедините к патрубку;
Включите насос на 10-15 минут. После этого перекройте вентиль и отключите насос. Повторите процедуру 2-3 раза;
В конце отключите насос и подождите 2-3 часа, чтобы нормализовалась температура и давление. После этого можно приступать непосредственно к заправке.

Оборудование и инструменты для заправки

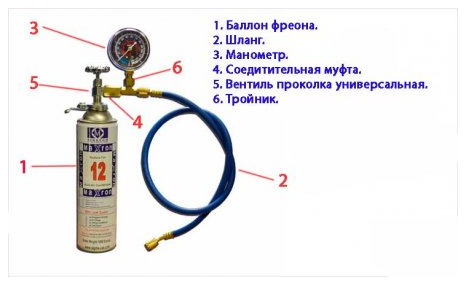

Из этих компонентов нужно собрать прибор для заправки системы кондиционирования.

Порядок действий должен быть таким:

Возьмите фреоновый баллон и прикрутите к нему переходник с краном (на верхушке баллона должна быть резьба);
Подсоедините к переходнику шланг;
Прикрепите шланг к станции для измерения давления;
К станции для контроля давления с другой стороны присоедините еще один шланг с переходником;
Заправочный прибор готов

Обратите внимание, что в некоторых магазинах продаются уже собранные приборы.. Также в ряде случаев вам могут понадобиться дополнительные приборы – если вы будете делать вакуумирование, то вам понадобится вакуумный насос, если вы будете проверять целостность труб давлением, то в таком случае вам придется купить баллон с безопасным газом и так далее

Также в ряде случаев вам могут понадобиться дополнительные приборы – если вы будете делать вакуумирование, то вам понадобится вакуумный насос, если вы будете проверять целостность труб давлением, то в таком случае вам придется купить баллон с безопасным газом и так далее.

Выбор фреона

Более старые установки работали на фреоне R12, однако в девяностые годы произошел запрет этой смеси из-за ее негативного влияния на окружающую среду, а после запрета в кондиционерах стала применяться смесь R134a. Для заправки автокондиционера требуется порядка 700 -1000 г смеси.

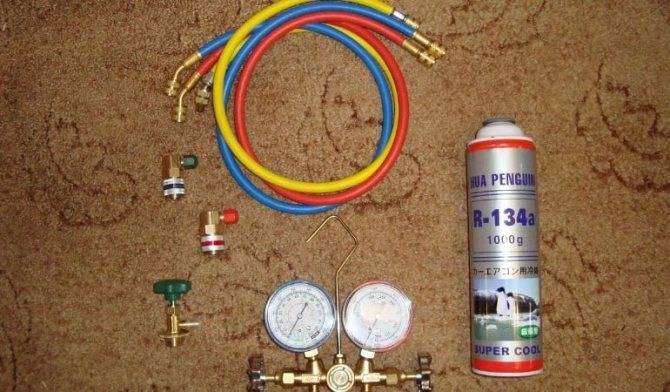

Оборудование для заправки

Мастерами станции техобслуживания практикуется несколько способов дозаправки автомобильных кондиционеров. Автолюбителю – новичку в гаражных условиях доступен лишь один метод – полная замена с заливкой новой порции хладагента по весу. Для работы нужно взять в аренду комплект оборудования и приспособлений:

вакуумный насос, оборудованный обратным клапаном;

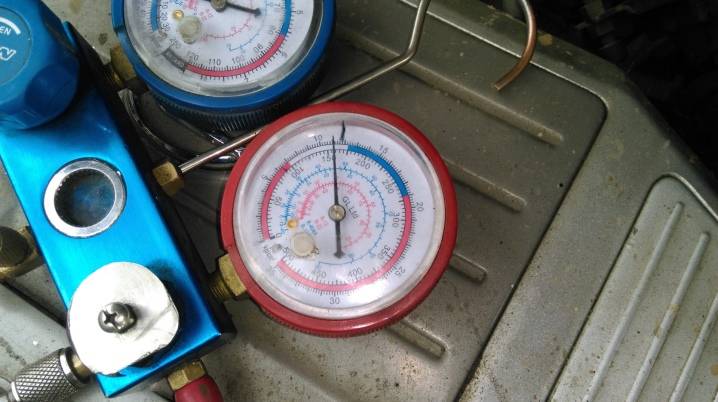

манометрическая станция с двумя заправочными шлангами синего и желтого цвета;
электронные весы в напольном либо настольном исполнении (подойдут кухонные, показывающие массу с точностью до 1 грамма);
переходник под сервисный порт (штуцер) конкретной модели авто;

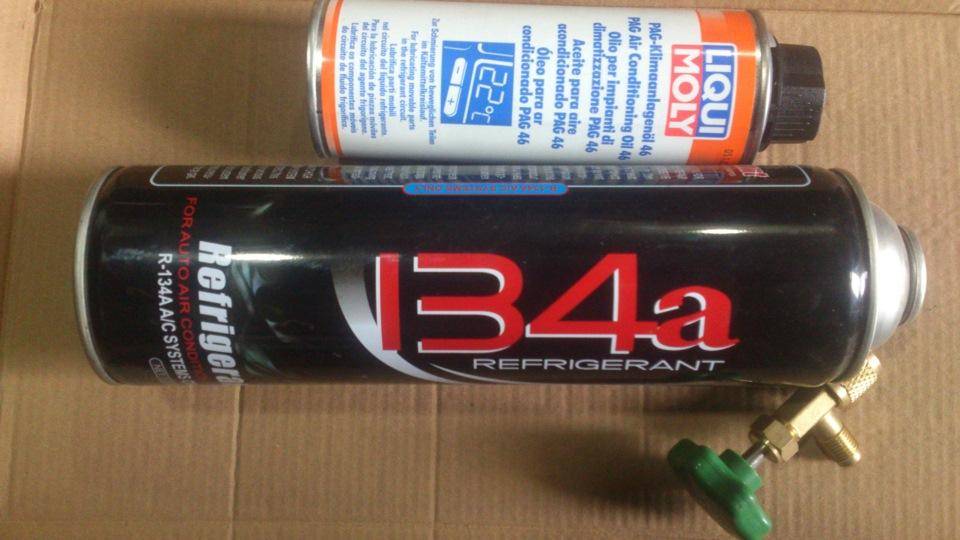

масляный инжектор – небольшая емкость, подключаемая к заправочному шлангу.

Чтобы автомобильную климатическую установку заправить самому, нужно выяснить количество и марку заливаемого фреона. Как правило, эти данные содержатся в инструкции эксплуатации машины плюс под капотом имеется шильдик либо наклейка. Указывается 2 характеристики – марка и вес хладагента в системе. Соответственно, нужно купить требуемое количество газа с учетом запаса 5–10% на продувку и непредвиденные потери.

В подавляющем большинстве современных транспортных средств используется фреон R134a, пришедший на смену более опасному и вредному газу марки R12. В процессе заливки хладагента с помощью инжектора растворяется жидкая смазка для компрессора. Вам понадобится 30 мл специального полиалкиленгликолевого масла (аббревиатура PAG на упаковке).

Подготовительный этап

Что необходимо для дозаправки

Прежде чем перейти непосредственно к заправке автомобильной системы кондиционирования воздуха салона, следует приобрести кое-какое оборудование и расходные материалы. Вам понадобится:

Компоненты, необходимые для осуществления дозаправки кондиционера авто

Оборудование:

тест-коннектор, его ещё называют метрологической станцией (необходим для измерения давления хладагента в системе);
шланги и переходники;
вентиль с проколкой;
краны.

Средства защиты:

защитные очки;
перчатки маслостойкие (прорезиненные).

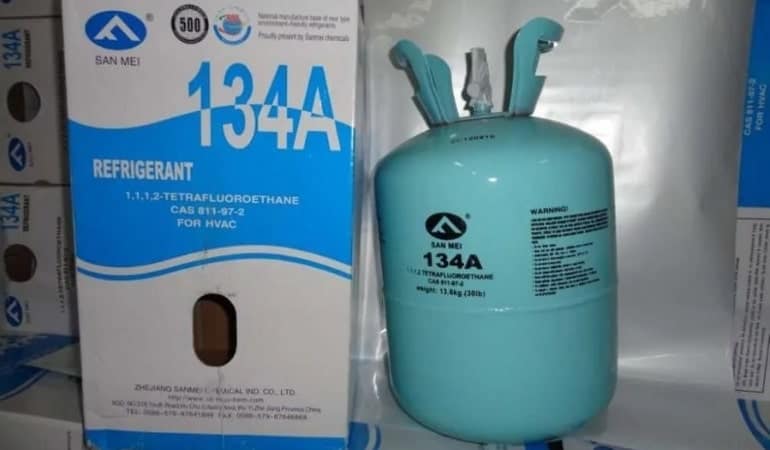

В качестве хладагента следует использовать фреон. Для кондиционеров подержанных машин, выпускавшихся до 1992 года, подойдёт фреон под маркой R-12. Системы климатконтроля автомобилей, сходивших с конвейера с 1994 года и выпускающихся по сегодняшний день, следует заправлять фреоном под маркой R-134а.

Таблица с маркировками находится на обратной стороне капота моторного отсека

Как подготовить прибор?

Нельзя просто взять баллон с хладагентом, присоединить его к трубке и впустить в систему некоторое количество вещества. Дело в том, что сначала нужно подготовить устройство к этой операции. Если фреон вытекает неестественно быстро, скорее всего, имеет место разгерметизация корпуса.

В месте соединения медной трубки с наружным блоком может возникнуть протечка из-за неправильного монтажа и повреждения развальцованного края

Нужно узнать причину, устранить ее и только после этого впускать в систему новую порцию газа. Герметичность контура проверяют и тогда, когда нужно восполнить хладагент, потерянный во время эксплуатации. Очень часто утечка возникает после неумелого монтажа.

Например, некоторые неопытные мастера неаккуратно обрезают развальцованный край медной трубки и забывают о необходимости восстановить вальцовку. В результате протечка возникает в месте соединения трубки с наружным блоком. Медь – довольно мягкий материал.

Перед началом работ нужно очистить блок кондиционера от скопившейся пыли, чтобы вентилятор работал без дополнительных нагрузок и можно было получить максимально корректные данные

Повредить вальцовку можно, даже не обрезая трубку, достаточно неровно завинтить крепеж. Поэтому перед заправкой сплит-системы нужно развинтить это соединение и проверить состояние края трубки. Если он поврежден, следует его обрезать, развальцевать и завинтить крепление. При этом действовать следует аккуратно, гайка должна идти легко, без усилий.

Дополнительная информация о вероятных поломках кондиционера и способах их устранения представлена в этой статье.

Непосредственно перед заправкой проводится процедура осушения системы. В контур заводят азот или фреон, чтобы вытеснить из него посторонние вещества. При высоком давлении устройство тщательно осматривают в поисках щели, из которой вытекает газ. Иногда целесообразно использовать при этом ультрафиолетовую лампу.

Заправка кондиционера оконного типа (видео)

В наглядном материале мастер по ремонту бытовой техники рассказывает, как можно устранить утечку фреона и дозаправить его.

В рассматриваемом случае утечка фреона произошла из-за перетирания его трубок. Ремонт начинается с отсоединения трубок. На одной из них, выполненной из меди, имеется штуцер, через который впоследствии и будет происходить заправка фреона. Через этот патрубок хладагент нагнетался еще на заводе. Чтобы его заправить дома, нужно впаять в это ответвление клапан шредера.

Масса необходимого фреона нигде не указана, поэтому дозаправка будет осуществляться по давлению. При расправлении капиллярной трубки, она сломалась. Чтобы герметично соединить оба ее конца, понадобиться небольшой отрезок медной трубки с диаметром 6 мм. Она также предназначена для установки на кондиционер.

Подготовленный отрезок трубы насаживают сначала на один конец медной трубки, затем на другой и при помощи плоскогубцев зажимают промежуточную трубку, тем самым обеспечивая ее надежную установку, а затем запаивают это место.

Для заправки устройства выполняют такие шаги:

Включают вакуумный насос;
Открывают вентиль на коллекторе, используя двухпозиционный его вид;
Радиаторы устройства вымывают до чистоты;
Располагают на одной трубе резиновую самодельную прокладку, чтобы в будущем трубки не соприкасалась между собой;
Помещают кондиционер в теплую комнату и заправляют фреоном.

Наглядный урок по заправке вы сможете увидеть в следующем ролике:

Заправку кондиционера можно провести самостоятельно, закупив предварительно фреон, а также взять в аренду необходимые инструменты. Чтобы не допустить ошибок, стоит последовательно выполнять все подготовительные шаги, а также непосредственные действия по заправке.

Уход за кондиционером

Для правильной эксплуатации автомобильного кондиционера следует соблюдать несколько важных правил:

Включать охлаждение на полную мощность в жаркую погоду необходимо постепенно, опустив на некоторое время (3-5 минут) стёкла передних дверей и проветрив салон. Решётки направляющих дефлекторов на воздуховоде не следует направлять на лобовое стекло.
Если кондиционер не оборудован автоматическим климат-контролем, то после достаточного охлаждения салона включается малый режим с подачей потока в ноги.
В случае перегрева двигателя включать охладитель не рекомендуется. Температура охлаждающей жидкости на показателе приборной доске не должна превышать +100°С.
Чтобы быстро охладить салон, включают внешний приток воздуха на 10 минут, после чего рециркуляцию возобновляют. В противном случае микроклимат обеспечивает повышенную влажность и образование конденсата на стёклах.
Грамотная эксплуатация кондиционера– это закрытые окна и вовремя замененные воздушные фильтры.

Самые распространённые поломки автомобильной климатической установки происходят по причине выхода из строя компрессора, образования коррозии на магистралях и нарушении герметичности. Для профилактики в зимний период его рекомендуют запускать один-два раза в сезон в гаражных условиях при плюсовой температуре. В летнее время следят за внешним состоянием конденсатора (наличие грязи, пыли на трубках радиатора). Полную диагностику конденсатора выполняют в специализированных сервисах с применением дополнительного оборудования.

Пошаговая инструкция по заправке кондиционера своими руками (+2 видео)

Как правильно заправить кондиционер своими руками:

Открываем окно и осматриваем наружный блок. Нужно найти на боковой стороне кожух, под который уходят 2 шланга.
Откручиваем винты, держащие кожух, под который входят 2 трубки, и снимаем его. По одной трубке — к наружному блоку подводится хладагент в газообразном состоянии. По второй трубке — из наружного блока отводится хладагент в жидком состоянии.
Сливаем старый хладагент в атмосферу — через золотник сервисного порта или через открученную трубку. Обязательно сливайте фреон медленно, чтобы не слить и масло. Для замены в домашних условиях неопытным человеком — самый приемлемый вариант: правильно рассчитать остаток для дозаправки у вас вряд ли получится.
К золотнику подключаем левый (синий) шланг манометрической станции.
Проверяем, что вентили коллектора закрыты.
Средний (желтый) шланг манометрической станции подключаем к штуцеру вакуумного насоса.
Открываем задвижку низкого давления и следим за показаниями: нужно, чтобы манометр показал -1 Бар.
Открываем вентили сервисных портов.
Вакуумируем контур на протяжении 20 минут. Когда давление опустится до -1 Бар — выжидаем еще минут 20-30: не будет ли стрелка подниматься обратно к 0? Если будет — значит, где-то в контуре есть протечка. Ее надо найти и устранить, иначе заправленный хладагент снова будет протекать.
Если протечек не найдено — через 30 минут после вакуумирования отключаем желтый шланг станции от насоса и подключаем к баллону с фреоном.
Закрываем левый кран коллектора.
Ставим баллон с фреоном на весы и запоминаем, сколько он весит сейчас.
Открываем вентиль на баллоне.
На 1 секунду открываем и потом закрываем правую задвижку на манометрической станции — чтобы продуть штанг (чтобы в шланге не осталось воздуха, который попадет в контур).
Открываем левый (синий) кран на станции. После этого фреон начнет поступать из баллона в контур кондиционера. Вес баллона — начнет уменьшаться. Следим, пока он не опустится до нужной отметки (то есть пока в контур не заправится столько газа, сколько нужно для вашей модели), и перекрываем синий кран.
Перекрываем оба крана на блоке, отсоединяем станцию и проверяем, как работает кондиционер.
