Решение проблем с фреоном кондиционера: замена, слив, устранение утечки

Виды хладагентов

Все современное оборудование для кондиционирования воздуха работает на фреоне. Конденсируясь внутри устройства, он выделяет тепло, а, испаряясь, – наоборот его поглощает. Благодаря этому уникальному свойству он может эффективно обеспечивать работу системы кондиционирования. Если кондиционер включить, то фреон будет испаряться и забирать из комнаты тепло. Таким образом, происходит охлаждение воздуха. Со временем, при многократном использовании сплит-системы, фреон постепенно испаряется из кондиционера. Таким образом, время от времени система нуждается в дозаправке. Улетучивается вещество из внутреннего контура оборудования, в местах соединения наружного блока кондиционера с внутренним блоком.

Фреон – это абсолютно безопасный газ, который продается в баллонах в специализированных магазинах. В продаже имеется широкий ассортимент современных средств для заправки кондиционера. Выбор хладагента необходимо осуществлять на основе знаний о марке кондиционера.

Фреон R-410A – это хладагент нового поколения, который абсолютно безопасен для экологии, а также оказывает положительное влияние на производительную мощность кондиционера за счет использования большего давления. А это, в свою очередь прекрасно экономит электроэнергию.

Фреон R-407C предназначен для заправки промышленного оборудования кондиционирования. При утечке такого фреона вначале испаряются легкие компоненты. К минусам можно отнести то, что кондиционер, заправленный ним, нельзя потом дозаправлять. Придется удалить фреон из оборудования полностью и только затем осуществить полную заправку.

Дозаправка фреоном сплит-системы проводится примерно раз или два в год. Но, если вы ее только приобрели, то до времени, когда понадобится дозаправка, скорее всего, пройдет несколько лет. Время между последующими дозаправками варьируется в зависимости от марки оборудования, которое у вас установлено. Точнее можно узнать из руководства по эксплуатации, либо проконсультировавшись у специалиста, который проводил у вас монтаж кондиционера.

Напоследок, настоятельно рекомендуем не экономить на заправке кондиционера. Не приобретайте дешевый хладагент, который в большинстве случаев окажется некачественным. Контролируйте состояние вашей климатической системы, и, если заметите, какие-либо признаки того, что в оборудовании не хватает хладагента, то срочно проведите заправку. Тогда устройство будет работать стабильно и эффективно. Теперь вы знаете, как закачать фреон в кондиционер правильно, что, несомненно, продлит срок службы вашей сплит-системы.

Несколько полезных советов

Приготовив необходимый инструмент, ознакомившись с инструкцией и просмотрев соответствующие видео в интернете, также следует узнать несколько важных тонкостей:

Как при полном демонтаже сплит-системы, так и при частичном переносе устройства не следует слишком беспокоиться за сохранность медных трубок

Их замена не будет стоить слишком больших средств и установка новых всегда лучше, чем ремонт старых.
Если тяжело понять, какой трубопровод жидкостный, а какой газовый, то необходимо обратить внимание на диаметр патрубков. Жидкостный трубопровод, он также отводящий, всегда тоньше чем газовый подводящий.

Примеры трубок на кондиционере

При транспортировке систему следует обкладывать любым уплотнителем, так как любой удар по корпусу может привести к потере фреона или выходу из строя устройства.

И самый главный совет – никогда не спешить, так как данные системы требуют точных и аккуратных движений, сила здесь поможет не всегда.

Причины поломок системы кондиционирования

Буквально пару десятков лет назад кондиционер в автомобиле считался большой редкостью, а водитель, который имел возможность его приобрести – чуть ли не миллионером. В современном мире кондиционеры стали абсолютно привычной системой, теперь каждое новое транспортное средство оснащено ею. Согласитесь, это существенно облегчает жизнь как автомобилисту, так и пассажирам: летом с такой техникой не жарко, зимой – не холодно.

Скорее всего, вы сразу поймете, что устройство функционирует некорректно: оно либо начинает плохо охлаждать салон, либо не делать этого вовсе. Первая причина – поломка вентилятора, который обеспечивает обдув конденсатора. Еще одним вариантом может стать снижение уровня рабочего вещества в системе – хладагента. Нехватка именно этого вещества вызывает серьезные проблемы в работе компрессора – наиболее дорогого элемента в устройстве. Также должны насторожить посторонний шум при работающем компрессоре и шумы в подшипнике шкива при неработающем кондиционере. В этом случае можно заменить неисправный компрессор, а после этого провести промывку самого кондиционера. В результате этой работы из системы будут удалены грязь, масла, продукты поломанного компрессора, влага.

Некорректная работа системы кондиционирования автомобиля связана также с неполадками в радиаторе устройства. Причина этому одна – повреждение алюминиевой оболочки, что может привести, в свою очередь к утечке хладагента.

Профилактические работы. Что необходимо знать

Чтобы заправить сплит систему фреоном, нужно обладать определенным набором знаний.

Во-первых, хладагенты состоят из безопасных для здоровья человека веществ. При работе с ними не требуется соблюдения каких-то особых инструкций. Они имеются в свободной продаже в баллонах определенной емкости.

Во-вторых, необходимо знать, что заправку и дозаправку сегодня осуществляют обычно двумя видами хладагента – R407C или R410A. Первая разновидность представляет собой смесь трех видов фреона. При разгерметизации системы, заполненной таким хладагентом, дозаправка невозможна – потребуется полное избавление от остатков вещества и заправка новым. Второй вид хладагента относится к современным разработкам, он экологически чист, при необходимости возможна дозаправка системы кондиционирования.

На весь результат процедуры заправки сплит системы хладагентом, может повлиять выбор марки рабочего вещества. Отдавая предпочтение более дешевому хладагенту, обладатель сплит системы рискует привести к поломке компрессора. А это повлечет за собой куда более серьезные расходы.

В-третьих, существует несколько методов заправки системы хладагентом. Прежде чем приступить к практическим действиям, нужно хорошо изучить теорию вопроса о том, как заправить сплит систему самому, и выбрать наиболее приемлемый способ.

  • Заправка с учетом давления. Для использования этого метода потребуются сведения о допустимом количестве содержания рабочего вещества в системе. Они предоставляются компанией-производителем в сопроводительных документах или на официальном сайте. Через манометр баллон с газом соединяют с коммуникационными трубками. Фреон подается маленькими порциями. Регулярно производится сравнение показателей прибора с рекомендованными данными завода-изготовителя кондиционера. Описанные действия выполняются до того момента, когда будет достигнуто соответствие числовых показателей. Методика требует умения владеть приборами, а сама процедура занимает довольно много времени.
  • Заправка с учетом массы хладагента. При использовании метода необходим непрерывный контроль массы емкости с фреоном. Для процедуры подойдут любые удобные в использовании весы. Суть метода заключается в том, что фреон из баллона должен перетечь в агрегат. Отслеживая, насколько емкость с содержимым стала легче первоначального показателя, можно судить об уровне заполнения системы. Простота способа – основное его преимущество. Но существует один момент, который может вызвать затруднение. Дело в том, что перед заправкой систему нужно освободить от остатков хладагента и вакуумным насосом удалить все содержащиеся там примеси.
  • Использование заправочного цилиндра. Этот метод применяется в том случае, когда известно точное содержание фреона в системе. Недостающее количество вещества помещается в цилиндр, из которого его необходимо поставить в агрегат. Преимущества метода в том, что не потребуется эвакуировать из системы кондиционирования остатки фреона и проводить вакуумирование.
  • Заправка по перегреву или переохлаждению. Смысл действий во время проведения процедуры заключается в фиксировании разности показателей температур. Из всех предложенных методов, этот является наиболее сложным.

Каждая из существующих методик имеет свои положительные и отрицательные стороны, и ни один из способов универсальным назвать нельзя. Чтобы самостоятельно заправить сплит систему и выбрать нужный метод, необходимо учесть много факторов. Именно по этой причине заправка кондиционера хладагентом носит индивидуальный характер.

Что нужно знать о хладагенте?

В качестве хладагента в современных сплит-системах обычно используют фреон. Это газообразное вещество, которое при сжатии переходит в жидкое состояние. Проходя по внутреннему контуру устройства, фреон поглощает тепловую энергию. В наружном блоке он отдает тепло окружающему воздуху.

Важная часть системы – компрессор, который постоянно взаимодействует с хладагентом, сжимая его до жидкого состояния. Если фреона в контуре слишком мало, оборудование будет работать с перегрузками, что почти наверняка приведет к его скорой поломке.

Крепления наружного блока вполне способны выдержать дополнительную нагрузку, поэтому электронные весы и баллон с хладагентом удобнее всего поставить прямо на корпус

Следует отметить, что стоимость компрессора может составить больше половины цены за новую сплит-систему. Поэтому, обнаружив недостаток фреона в системе, нужно проверить компрессор и выполнить заправку как можно скорее.

Если производительность кондиционера упала, он стал медленнее охлаждать помещение, скорее всего, пора проверить количество хладагента в контуре.

Об утечке фреона может также свидетельствовать обмерзание наружной трубы контура. Очень часто хладагент вытекает из-за разгерметизации системы. Но даже если никаких поломок нет, а монтаж кондиционера выполнен правильно, в течение года количество газа может уменьшиться на 8-10%.

Если кондиционер безупречно работал в течение нескольких лет, обслуживание сплита проводилось в соответствии с рекомендации производителя, а потом агрегат стал охлаждать помещение недостаточно быстро, скорее всего, нужна дозаправка.

Но не всегда возможно просто долить в систему небольшую порцию хладагента. Некоторые виды этого материала нужно полностью удалять из контура, а затем заполнять его новым фреоном.

Обморожение концов медной трубки и конденсат на ней – это явный признак того, что в системе недостаточное количество хладагента

Чаще всего современные кондиционеры заправляют фреоном марок R-410А и R-407С. Последний представляет собой смесь из трех разных хладагентов. Именно эту марку нельзя добавлять к остаткам вещества в системе. Компоненты состава испаряются с разной скоростью, поэтому при утечке пропорции изменяются.

Это не относится к фреону марки R-410А – более современной версии, которая применяется в последних моделях сплит-систем. Составы R-407С и R-410А не наносят вреда окружающей среде, в отличие от фреона R-22. Он представляет собой состав прошлых лет, использование которого не рекомендуется из-за вреда для озонового слоя.

Чем безопаснее фреон, тем он дороже. Но использовать ради экономии неподходящую марку фреона нельзя. Сведения о том, какой именно хладагент необходим для конкретного прибора, указаны в его техпаспорте, а также на шильде, прикрепленном к корпусу наружного блока.

Заправка сплит системы

Представим, что причину утечки мы уже нашли и устранили. Теперь необходимо выполнить полную заправку кондиционера. Что нам необходимо сделать:

Стравливаем остатки фреона в системе. Для этого на внешнем блоке откручиваем гайки медных трубок против часовой стрелки.

Когда весь газ стравится, прикручиваем гайки с трубками обратно.
Подсоединяем ЛЕВЫЙ шланг манометра к штуцеру внешнего блока (к которому подходит трубка большого диаметра). СРЕДНИЙ шланг манометра подсоединяем к вакуумному насосу. Открываем шестигранником оба крана на внешнем блоке, чтобы воздух потом откачивался из всей системы (из внутреннего и внешнего блока и из трубок).

Запускаем насос и открываем ЛЕВЫЙ кран на манометре (против часовой стрелки).

Ждем несколько минут пока «откачается» воздух. Для небольших кондиционеров (до 2,7 кВт. мощности) и короткой «трассой» (до 5 метров), ждите от 8 до 10 минут.
По окончании «откачки» воздуха перекрываем ЛЕВЫЙ кран манометра, и сразу после этого отключаем насос. Смотрим на показания манометров (стрелка должна стоять на месте «-1»).

Затем отсоединяем СРЕДНИЙ шланг манометра от насоса и подсоединяем его к баллону с фреоном.
Открываем кран на баллоне, переворачиваем его и ставим на весы. Чтобы хладагент закачивался в жидком состоянии.

Открываем на несколько секунд ПРАВЫЙ кран манометра (около 3-5 секунд, пока не выйдет жидкий фреон). Чтобы выдавить воздух из манометров, чтобы он не попал потом в кондиционер.
Наконец, переходим к закачке хладагента. Находим на шильдике кондиционера нужное количество фреона. Сбрасываем показания весов. Затем периодически приоткрываем ЛЕВЫЙ кран манометра и строго по весам контролируем количество фреона (поступившего в кондиционер). Когда нужный вес фреона заправлен, закрываем ЛЕВЫЙ кран манометра.

Далее закрываем кран на баллоне с фреоном. Стравливаем остатки фреона из манометра, открыв ПРАВЫЙ кран манометра.

Отсоединяем ЛЕВЫЙ шланг манометра от штуцера кондиционера

Внимание!!! здесь нужно быть СУПЕР аккуратным и ОЧЕНЬ БЫСТРО открутить шланг, чтобы и не обжечься фреоном (обязательно в перчатках). Даже специалисты со стажем могут пострадать при этой операции.

Что ещё нужно знать:

В бытовых кондиционерах используется три типа фреона. Многокомпонентный фреон марки R410 пришел на смену R22 (озоноразрушающий). Затем появился фреон R32. Один из компонентов 32 и 410 фреонов более летуч. Если происходит их утечка, то изменяется состав хладагента. Чтобы обеспечить идеальный состав этих фреонов не исключается полная перезаправка. Тогда как устаревший R22 можно просто дозаправить.

В процессе работы с фреоном нужно соблюдать технику безопасности, неосторожные действия могут привести к серьезным ожогам. Если вы не уверены в своих силах, то не беритесь за это дело. Оставляйте ваши комментарии, если статья была полезна! Рекомендую посмотреть данное видео, где наглядно показан весь процесс заправки.

Всем удачи!

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

  • набор гаечных и шестигранных ключей;
  • отвертки;
  • труборез или бокорезы;
  • ручные слесарные тиски;
  • плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

  1. Применение манометрической станции для сбора фреона во внешнем блоке.
  2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

  • тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
  • толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

  1. Со штуцеров и ниппеля снимают защитные крышки.
  2. К ниппелю подсоединяют коллектор.
  3. Включают кондиционер на максимальный «холод».
  4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
  5. По манометру контролируют давление.
  6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

Основные разновидности снятия: с сохранением фреона и без него

Как снять или перевесить кондиционер со стены, и не потерять фреон? Как было сказано выше, фреон является достаточно дорогостоящим, и при снятии кондиционера своими руками его следует сохранить. Но если срок эксплуатации устройства продолжителен, и фреон подлежит замене, то при переезде его можно и не сохранять, а просто слить и утилизировать.

Если же принято решение сохранить фреон, то последовательность снятия кондиционера следующая:

  1. На наружной части сплит-системы установлены сервисные вентили с защитными колпачками, закрывающими специальные шлицы. Для доступа к шлицам колпачки следует разобрать и установить шестигранник только в вентиль на тонкой трубке, расположенной снизу устройства.

Снятие специальных шестигранных шлицев

  1. Теперь следует установить самую низкую температуру охлаждения воздуха и включить устройство на максимальный режим работы. На некоторых моделях предусмотрена опция «турбо».
  2. После включения усиленного режима работы вентиль (с установленным шестигранником) следует закрутить. С этого момента система должна проработать не менее одной минуты, за которую весь фреон перетечёт во внешний блок.
  3. После перекачки фреона в наружный блок перекрывается газовая магистраль и устройство выключается. Следует помнить, что продолжение работы кондиционера в таком режиме с двумя перекрытыми вентилями приведёт к порче сплит-системы.
  4. Открутить гайки крепления медных магистралей, покрытых теплоизоляционным слоем, который также следует снять. Теперь трубки аккуратно сгибаются и их можно достать через отверстие в стене.

При снятии внешнего блока необходим помощник

После выполнения всех вышеперечисленных операций можно приступать к непосредственному демонтажу кондиционера, который лучше начинать со снятия внешнего блока.

Очень важно помнить, что трубы после снятия следует закупорить. Часто для этого используют простой скотч, плёнку или изоленту

Более надёжным способом является их закрытие с помощью простых пассатижей. Если же подходить к проблеме со всей ответственностью, то концы труб следует надёжно закрыть, используя слесарные тиски, препятствуя таким образом проникновению влаги и пыли в испарительную камеру.

Диагностика радиатора кондиционера

Чаще всего неисправности кондиционера связаны с нарушением герметичности контура. Течи могут быть как на самом конденсоре, так и на магистралях. Но прежде чем искать утечку помощью специальных средств, следует провести внешний осмотр радиатора. Если он просто забит грязью, в ряде случаев можно ограничиться чисткой.

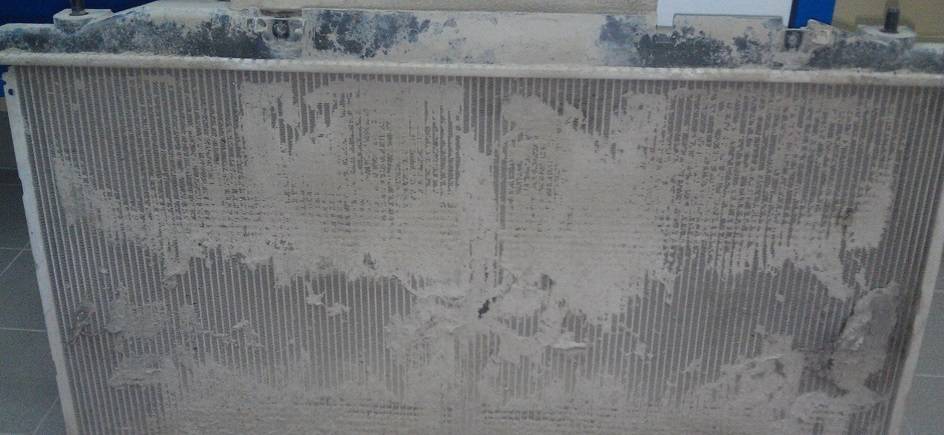

В радиаторе кондиционера скапливается много грязи

Кроме того, при осмотре могут обнаружиться механические повреждения радиатора или трубок. В таком случае без ремонта или замены узла уже не обойтись. Сквозная коррозия конденсора однозначно говорит о необходимости его замены.

Если внешние признаки поломки или засорения отсутствуют, для обнаружения утечек следует использовать специальные инструменты. Существует два способа поиска брешей в системе кондиционирования: с помощью течеискателя и с помощью ультрафиолетового красителя.

Диагностика с помощью течеискателя

Течеискателем пользуются в большинстве автосервисов. Он обнаруживает мельчайшие частицы фреона в воздухе и подаёт звуковой или световой сигнал. Чем выше концентрация газа, тем интенсивнее сигнал. Современные течеискатели крайне чувствительны, и с их помощью можно обнаружить даже мельчайшие бреши в конденсоре, соединениях или магистралях.

Течеискатель может обнаружить фреон даже при незначительной его концентрации

Течеискатели продаются в автомагазинах. Стоимость варьируется от 3,5 до 20 тыс. руб.

Видео: диагностика системы кондиционирования с помощью течеискателя

Диагностика с помощью ультрафиолетового красителя и лампы

В случае отсутствия течеискателя, бреши можно обнаружить с помощью специального красителя и ультрафиолетовой лампы.

С помощью ультрафиолетовой лампы можно отыскать течи по всему контуру системы кондиционирования

Чтобы обнаружить течь, нужно при заправке кондиционера фреоном добавить специальный краситель, светящийся под ультрафиолетовой лампой. После этого следует включить подачу воздуха на несколько минут. В местах утечки краситель будет выходить вместе с фреоном, и в ультрафиолетовом свете бреши станут видны.

Под ультрафиолетовой лампой бреши можно обнаружить по зелёным подтёкам

По результатам диагностики становится понятно, как именно следует устранять неисправность. Если мест утечки фреона из конденсора немного, а их размеры невелики — радиатор можно не менять, а ограничиться ремонтом. Однако, если повреждена магистраль, а не сам конденсор, её лучше сменить. При обнаружении крупных повреждений радиатора кондиционера, а также если пробоины вызваны коррозией, узел следует заменить на новый.

Замена радиатора кондиционера

При замене конденсора герметичность системы кондиционирования будет нарушена, а старый фреон придётся слить. Поэтому перед началом работ следует приобрести необходимый объём хладагента и оборудование для заправки.

Для замены радиатора потребуются:

  • ключи (гаечные, TORX, шестигранные);
  • станция со шлангами и манометрами;
  • вакуумный насос;
  • баллон с фреоном.

Порядок действий при замене радиатора кондиционера

На всех автомобилях радиатор кондиционера установлен по-разному. Однако в большинстве случаев процесс демонтажа схож, а отличия проявляются лишь в деталях. В наиболее общем виде алгоритм замены радиатора следующий:

  1. Для обеспечения доступа к радиатору кондиционера демонтируйте защиту двигателя, передний бампер и фальшрадиаторную решётку.
  2. Если в системе остался фреон, спустите его через ниппель на магистрали низкого давления. Будьте аккуратны, выходящий из системы фреон может вызвать обморожение пальцев.
  3. Открутите трубки от радиатора и заклейте их скотчем. Нельзя допускать попадания грязи, пыли или влаги в магистрали.
  4. Снимите конденсор с креплений, соединяющих его с кузовом или радиатором ДВС. Все резиновые прокладки в соединениях лучше заменить на новые.
  5. Установите новый радиатор.
  6. Далее следует вакуумировать систему кондиционера, подключив вакуумный насос к сервисному порту кондиционера через шланги, оборудованные манометром. Процесс откачки длится 10–20 минут.
  7. Заправьте кондиционер необходимым количеством фреона.
  8. Проверьте систему на наличие течей.
