Замена люминесцентных ламп в светильниках на светодиодные

Светильники на основе светодиодов

Альтернатива люминесцентным лампам – светодиоды – появилась относительно недавно и отметилась явным успехом с технической и экологической точки зрения.

Светодиодная конструкция прибора искусственного освещения: 1 – инсталляционный диск под светодиоды; 2 – металлическая трубчатая деталь; 3 – проводники подвода электропитания; 4 – преобразователь переменного тока в постоянный

Разнообразие светодиодных приборов света велико. Существуют совсем миниатюрные конструкции, которые умещаются в ладони, и есть лампы для светильников, аналогичные по форме люминесцентным лампам

Структура ламп на базе светодиодов не предполагает наличия какой-то агрессивной химии, тем более, вредной для здоровья человека. Как таковой, унифицированной конструкции светодиодных ламп не существует.

Напротив, этот вариант «заточен» под уникальное построение дизайна. Правда, выпускаются модельные серии, куда входят светильники несколько похожие один на другой, за исключением мелких деталей.

Сравнение по техническому направлению

Если сравнивать устройства на светодиодах с люминесцентными лампами в плане эффективности светового потока, первые приборы, конечно, уступают. Рассеивающая способность люминесцентных ламп всё-таки отмечается на более высоком уровне.

Поэтому светодиодные лампы чаще используются вместо люминесцентных в качестве точечных приборов света. Между тем, для бытовых условий фактор эффективного рассеивания света обычно не является главенствующим.

Характерная особенность светильников на светодиодах – небольшая степень рассеивания света по сравнению с люминесцентными конструкциями. Обычно высокий уровень рассеивания имеют только многорядные линейные лампы

А вот если сравнивать устройства по степени энергопотребления (мощности), лампы светодиодного исполнения выглядят самыми экономичными из всех существующих модификаций. Такое же значительное преимущество светодиодной конструкции заявлено в плане долговечности. Даже люминесцентные приборы с их максимальным параметром 20000 часов уступают лампам на светодиодах с их нормативом 50000 часов.

Неоспоримым преимуществом являются габаритные размеры светодиодных ламп. Пожалуй, это самые малые приборы света из всех существующих.

Так выглядит один из самых маленьких источников света, входящий в ассортимент светодиодных конструкций. Применяется, как правило, в качестве точечного прибора освещения

Традиционные лампы прямого накала ещё могут поспорить в этом направлении, но температурные параметры традиционных ламп сводят этот спор к проигрышу. Светодиоды нагреваются незначительно (при нормальной температуре окружающей среды 25-27 ºС).

Недостатки светодиодных конструкций

Перечень недостатков обычно состоит из трёх основных пунктов:

  • стробирование;
  • низкое качество сборки;
  • применение некондиционных деталей.

Опираясь на этот список, можно понять существенную разницу в цене, которая нередко фиксируется на рынке. Как правило, качественные фирменные приборы имеют высокие ценники. А вот ассортимент в низкой ценовой категории – это, скорее всего, некондиционный товар.

Некондиционные приборы на светодиодах. Некоторые из них не проработали даже одного часа – вышли из строя. К тому же практически во всех этих светильниках отмечается несоответствие качеству исполнения и применение вредных химических веществ

Чем чревато приобретение некондиционных изделий? Такие лампы в большинстве случаев «страдают» дефектом стробирования – невидимым для глаз человека мерцанием, влияющим на мозговую систему. В этом случае светодиоды ничем не отличаются от галогена. В итоге нередко для пользователей дело заканчивается нервной раздражительностью, слабостью, плохим самочувствием.

Бюджетные приборы собираются из тех же недорогих деталей, не соответствующих техническим нормативам. В процессе сборки применяются токсичные материалы: свинец, фенол, формальдегидные смолы.

На вид эта четверка светодиодных ламп выглядит вполне симпатично. Однако эта продукция неизвестной китайской фирмы на практике отметилась откровенно малым сроком службы. Часто подобная продукция выполнена из некондиционного материала

Вывод очевидный: если уже покупать светодиодную лампу, экономия в этом деле попросту неуместна. В свою очередь, покупать дорогое изделие с закрытыми глазами тоже не рекомендуется.

Рекомендуем ознакомиться с рейтингом лучших светодиодных лампочек ведущих производителей светотехнической продукции на рынке.

Инструкция по замене

Перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо отсоединить светильник от электрической проводки. Выключают подачу напряжения, проверяют показатели индикатором клеммной колодки. Электрики не всегда соблюдают правила работы с выключателем, хотя он должен находиться на размыкании фазного провода. Если клеммная колодка показывает напряжение, то необходимо найти автоматический датчик и на время отключить его.

Затем отсоединяют провода, изолируют их концы, находят заземляющий кабель. Обычно он подключён к корпусу, прижат к нему винтом. Его нужно освободить, а изолировать необязательно. Если в помещении установлены несколько светильников, то остальные можно включить, ведь работать при свете удобнее. Отсоединяют винты, удерживающие трубки на потолке. Если они привинчены к подвесным конструкциям, то достаточно вдавить светильник вверх, развернуть и вынуть по диагонали. На его месте образуется пустой квадрат.

Особенности схемы

Напряжение подаётся на два патрона проводами по определённой схеме с электромагнитным балластом. Такая конструкция обуславливает безопасную эксплуатацию лампы. В случае, когда из светильника выходит ртуть, её пары могут при небольшом напряжении воспламениться. Для устранения пожара на двух концах люминесцентной лампы нужно создать два облака из электронов на обоих концах прибора. Сделать это можно с помощью раскалённых накаливаемых нитей.

Светодиоды работают по иному принципу. Для того чтобы они засветились, необходимо подать напряжение на противоположные цокольные штыри. Поэтому к патронам подключают только по одному проводящему кабелю. При этом нет разницы, будет это фаза или нулевой показатель.

Устранение лишних элементов

После того как светильник сняли, можно заняться его переделкой. Из него извлекают старые лампы, проворачивая их в любую сторону под прямым углом. Затем отсоединяют провода от дросселя и стартера, удаляют оба элемента. Патроны с помощью винтов или стальных полосок крепят к арматуре. Современные детали присоединяют защёлками. Если необходимо снять его, то пинцетом зажимают цилиндры крепления, которые после этого его легко вытащить из отверстий корпуса. В некоторых случаях можно поддеть патрон отвёрткой.

Проводники, подводящие ток, монтируют винтами, но в некоторых моделях используется безвинтовый способ. Для отсоединения провода нужно поворачивать его по часовой стрелке и обратно под прямым углом, постепенно вытягивая. Если деталь в конструкции не нужна, то провода просто отрезают. Таким образом отсоединяют безвинтовые крепления в розетках и выключателях, патронах светильников и люстр.

Как работает люминесцентная лампа

Данные источники света получили свое название из-за люминофорного покрытия, нанесенного с внутренней стороны стеклянной трубки. Основным компонентом этого вещества является фосфор, придающий материалу особые свойства. В результате, люминофор способен значительно увеличить мощность светового потока по сравнению с обычными лампочками накаливания, при одном и том же энергопотреблении. Таким образом, удается добиться значительной экономии электроэнергии.

В зависимости от назначения, производители создают лампы с различными цветовыми эффектами за счет добавления в люминофор определенных компонентов. Стандартные изделия для потолочного светильника выпускаются в виде трубок разной длины, подходящих ко всем светильникам.
Более современные лампы имеют прямую или спиральную кольчатую форму. В первом случае – это обычный стеклянный баллон, по краям которого расположены металлические цоколи. Второй вариант предполагает условное деление лампы на две составляющих – патрон и стеклянную колбу различной конфигурации. Они называются компактными и оборудуются цоколями с резьбой или в виде штырьков.

Резьбовые цоколи легко вкручиваются в стандартные патроны, поэтому их часто используют вместо обычных ламп накаливания. Для штырьковых цоколей требуются светильники со специальными соединительными приспособлениями.

Внутренний объем трубки заполняется инертными газами и ртутными парами. В связи с наличием ртути, эксплуатация таких ламп требует дополнительных мер безопасности, особенно, когда производится их замена.

Светильники с электромагнитным ПРА

При переделке люминесцентного прибора в светодиодный обратите внимание на его конструкцию. Если переделываете старую лампу времен Советского Союза со стартером и электромагнитным ПРА (пускорегулирующий аппарат), модернизация практически не требуется

Первый шаг — вытащите стартер, подберите светодиод необходимого размера и вставьте в корпус. Наслаждайтесь ярким и экономным освещением.

Если не демонтировать стартер, замена люминесцентных ламп на светодиодные может привести к короткому замыканию. Дроссель убирать не обязательно. Потребляемый ток светодиода — в среднем 0,15 А; деталь будет служить в роли перемычки.

После замены ламп светильник останется прежним, менять крепление на потолке нет необходимости. Трубки оснащены встроенными в корпус драйверами и блоками питания.

Как переделать настольный люминесцентный светильник в светодиодный

Переделать такой светильник малой кровью, смонтировав туда ленту на 220В не получится. При минимальной длине сегмента 50см в корпус она не поместится, а к изгибам её конструкция относится очень негативно. В такой светильник можно установить несколько полос диодных лент рассчитанных на напряжение 12В.

Оптимальный вариант конструкции в этом случае такой:

Используем четыре полосы по 25 см с разводкой на 12В. В итоге, яркость будет на уровне 75Вт лампы накаливания.

Источник питания для компактной лампы

Метр ленты потребляет около 15Вт и рассчитан на силу тока 1,2А. Для такой мощности покупать 30-ватный специализированный драйвер не имеет смысла. Можно воспользоваться готовым фабричным решением. Этот миниатюрный блок питания с суммарной мощностью до 20Вт. Вот только габариты 79 х 30 х 24 мм не позволят разместиться ему в корпусе светильника.

Можно собрать компактный импульсный источник питания своими руками по следующей схеме. Конденсатор 20-30 мкФ х 400В, стабилитрон на 9-12В.

Установка в светильник

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.

Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств.
Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе.
В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.

Возможные варианты замены ламп

Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА»

Вместе с лампой в комплекте идет и свой стартер для LED.

Плюсы и минусы замены люминесцентных ламп на светодиодные

Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.

Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Как работает светодиодная лампа

Источником света в светодиодной лампе является светоизолирующий диод, состоящий из полупроводникового кристалла, имеющего два вывода (катод и анод) и оптической системы. Далее по тексту будет использована аббревиатура СД или LED.

При прохождении электрического тока через полупроводник в прямом направлении, носители заряда (электроны и дырки) осуществляют рекомбинацию. В результате этого происходит оптическое излучение фотонов (из-за перехода электронов на другой энергетический уровень).

Также в лампе находится драйвер (специальная микросхема), который обеспечивает питание светодиода. Радиатор (система охлаждения) собирает и выводит излишнее тепло. Рассеиватель минимизирует потери света.

Схематическое изображение светодиода

Выпускаемые светодиодные лампочки на 220В могут отличаться между собой внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей.

Излучение света в лампах выполняется светодиодами, число и размеры кристаллов которых может варьироваться в зависимости от мощности и возможностей охлаждения. Их цветовой спектр задается веществом, входящим в структуру каждого кристаллика.

Чтобы добраться до пускового драйвера, необходимо аккуратно снять защитную «юбочку» лампы. Под ней откроется печатная плата либо монтажная сборка из соединенных между собой радиоэлементов.

На входе драйвера расположен диодный мост, подключенный к электрическому цоколю лампы, контактирующему с патроном. Благодаря ему переменное питающее напряжение выпрямляется в постоянное, поступает на плату и через нее подается к светодиодам.

Чтобы лучше рассеять излучаемый поток и защитить кристаллы от прикосновений, а также избежать их контакта с посторонними предметами, снаружи устанавливается рассеивающее защитное стекло (прозрачная пластмассовая колба). Поэтому своим внешним видом они очень напоминают традиционные источники света.

Для вкручивания лампочки в патрон их цоколи выполняют стандартных размеров Е14, Е27, Е40 и т.д. Это позволяет использовать лед лампы в домашней сети, не прибегая к каким либо изменениям в электропроводке.

Что такое вечная светодиодная лампочка

Ни один из производителей не выпускает светодиодные лампы с громким названием «вечные». Качественные изделия могут работать до 50 000 часов, но только при отсутствии проблем с проводкой и надёжных элементах сборки, которые помогут преодолеть перегрев, если это произойдёт. Чтобы продлить срок службы, мастер может заменить комплектующие на более дорогие, что не позволит диодам перегореть даже через 5-6 лет.

Чтобы получилась вечная ЛЕД-лампа, в первую очередь следует заняться системой охлаждения. Именно на ней многие производители экономят, из-за чего нарушается температурный режим и светодиоды перегорают. Также нередко страдает электронная начинка устройства. Конструкция может выглядеть как на картинке ниже.

Конструкция самодельного светильника.

Чтобы собрать этот светильник, понадобится опыт. Поэтому начинающему мастеру лучше подойдёт переделка приобретённой светодиодной лампы. Вечным светильником можно считать изделие с элементами, замененными на более мощные и эффективные.

Преимущества светодиодов

Перед уточнением, как поменять люминесцентную лампу, нужно понять, нужно ли вам это. Замена люминесцентных ламп на светодиодные, несмотря на первоначальные расходы, является экономически целесообразной. Смотрите сами:

  1. Переделка или перенастройка (лампы светодиодные вместо люминесцентных можно ставить в старые приборы) выполняется быстро и без лишних трат.
  2. LED ревизировать, обслуживать не требуется – достаточно будет временами протирать пыль, заменять трубки.
  3. Электричества вы сэкономите до 60%, если сравнивать с теми же ЛН-моделями.
  4. Средний срок жизни светодиодных лампы дневного света составляет 40 тысяч часов – это намного больше, чем у люминесцентных приборов.
  5. Трубки со светодиодами не мерцают, являются идеальным выбором для садиков и школ, клиник, офисов.
  6. Ртуть, прочие отравляющие вещества в светодиодах отсутствуют, а значит, не придется особым образом утилизировать их.
  7. Даже при резком падении напряжений внутри сети светодиодные лампы дневного света продолжают работать без сбоев.

То есть замена люминесцентных ламп на светодиодные дает массу преимуществ, хотя для начала придется потратиться на их покупку. Есть бюджетные и премиальные варианты, так что вы найдете источник 18 Вт в своем ценовом диапазоне.

Электрический патрон для линейных ламп

Поскольку новая схема предусматривает подключение к каждому патрону только одного провода, можно поступить следующим образом: установить клеммную колодку и присоединить идущие от патронов провода к ней.

При таком решении не придется заниматься демонтажем патронов. Из двух проводов, выходящих из патрона, нужно оставить самый длинный.

Короткий же, которым патрон прежде подключался к стартеру, нужно обрезать и обмотать изолентой.

Если модернизируемый светильник является многоламповым, то провода от всех рядом стоящих патронов нужно подсоединить к одной клемме колодки. Ко второй клемме подсоединяются провода от патронов, установленных на противоположной стороне.

Если вы хотите выполнить переподключение не как-нибудь, а на профессиональном уровне (то есть аккуратно и красиво), установите клеммную колодку типа Ваго. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода.

Как и патроны для стартеров, они могут крепиться винтами, металлическими планками (устаревшие образцы), либо защелками, которые отжимаются пинцетом.

Далее патроны, расположенные с одной стороны, нужно соединить между собой перемычками и вернуть на место, подключив отходящий от них провод к клеммной колодке.

Аналогичным образом поступаем со второй группой патронов, расположенной напротив.

Теперь можно прикручивать светильник на место, не забыв подключить к сети, и устанавливать в него LED-лампы.

С демонтажем патронов и установкой перемычек

Этот способ скурпулезней, но не нуждается в покупке дополнительных деталей. Алгоритм действий:

Снимаем осторожно крышки с боков светильника.
Демонтируемых патроны с изолированными контактами, расположенными внутри. Внутри патрона находятся также пружинки, которые необходимы для лучшего крепления лампы.
К патрону ведут 2 питающих провода, которые крепятся в специальных контактах без винтов защелкиванием

Прокручивайте их по и против часовой стрелки. После этого усилием достаем один из проводов.
Т.к. контакты изолированы, при демонтаже какого-то из проводов ток будет проходить только через одно гнездо. На работоспособность светильника это не повлияет, но лучше поставить перемычку и тем самым усовершенствовать прибор.
Благодаря перемычке не нужно пытаться ловить контакт путем поворота светодиодной трубки в стороны.
Сделать приспособление рекомендуется из лишних питающих проводов основного осветительного прибора, которые останутся после работы по замене ламп.
Следующий шаг — проверка наличия цепи между изолированными разъемами после установки перемычки. Аналогичные действия совершаем на другой стороне лампы.
Проследите за оставшейся частью провода питания. Он должен быть нулевым, а не фазным. Остальное убираете пассатижами.

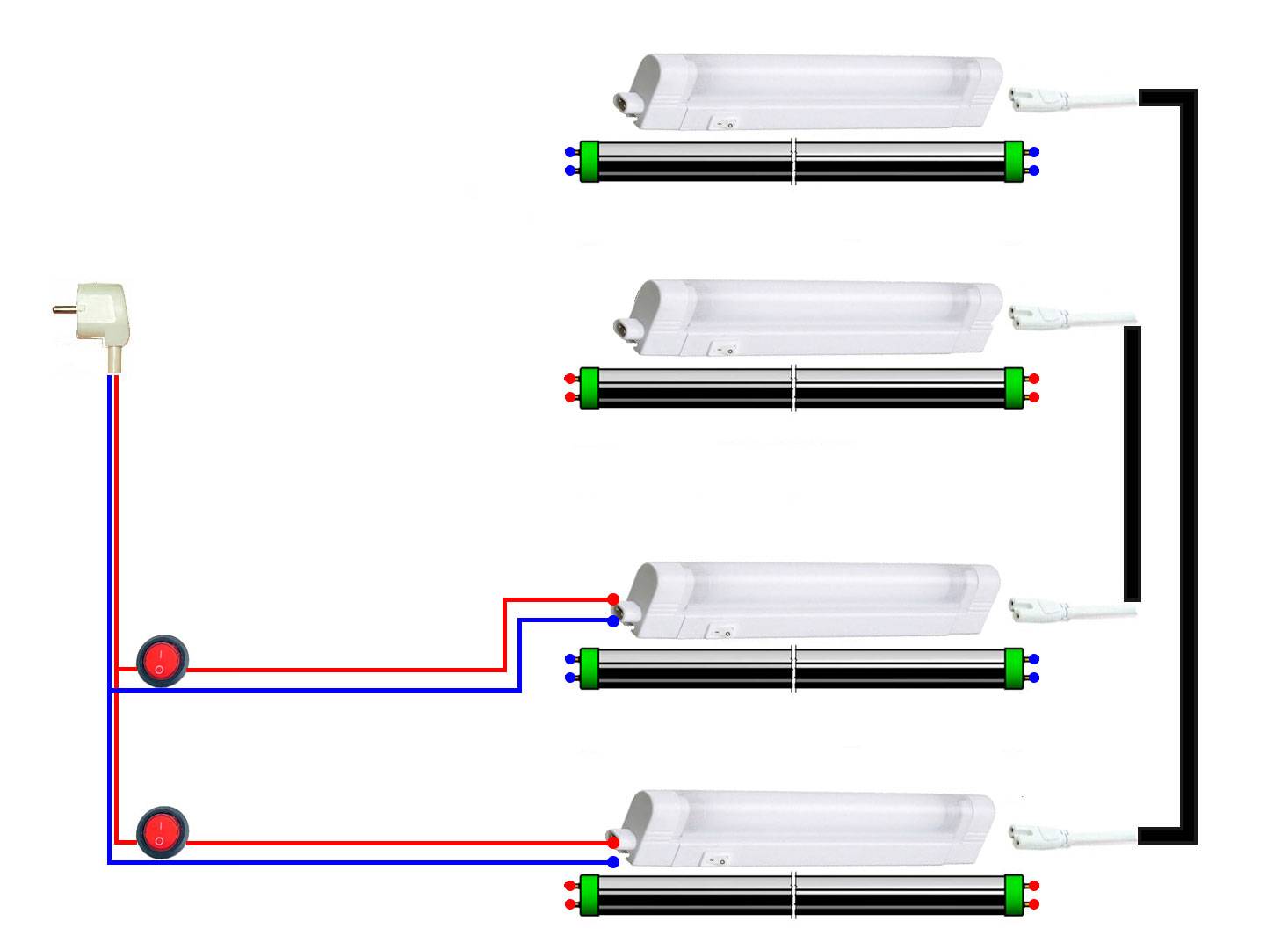

Варианты подключения люминесцентных ламп

Строго говоря, вариантов как выбрать, установить и подключить люминесцентную лампу немного. Эти параметры задаёт схема люминесцентной лампы, а также компоновка осветительного прибора

Обратите внимание – мы в этой статье не рассматриваем характеристики , нас больше интересует вопрос, как подключить люминесцентную лампу правильно. Исходя из этой задачи, мы имеем в виду что:

  • Нагрузка на электропроводку должна быть минимальна;
  • Условия эксплуатации требуют именно такой лампы (об этом ниже);
  • Параметры сети стабильны (плавная регулировка диммерами невозможна, а перепады напряжения это постоянная замена сгоревших люминесцентных ламп);
  • Требования к освещению помещения не позволяют использовать лампы накаливания, или это прямая экономия на электроэнергии;
  • Каждая лампа это отдельный прибор, снабженный демпфирующим дросселем, балластом и стартёром, причём использовать даже в промышленных масштабах мощных дроссель на 10-ть ламп невозможно.

Из этого вытекает, что каждая люминесцентная лампа, применяемая нами в быту, должна точно занимать своё место. Причём в отличие от иных , это место которое снабжено:

  • Специальным цоколем (за исключением адаптированных к винтовым цоколям энергосберегающих ламп);
  • Специальным «глушителем» света (абажуром). Как правило, матовым стеклом, которое позволяет убрать эффект «мерцания»;
  • Доступом. Когда замена люминесцентных ламп и элементов прибора (обычно стартёров) делается быстро, без особых трудозатрат.

Сам процесс подключения должен выглядеть таким образом. Мы берём фазу, на которую вешаем контакт лампы. Нейтральный провод присоединяем к дросселю, от которого замыкаем второй контакт в лампе. При подаче напряжения лампа будет «моргать», примерно раза три-четыре в минуту. Это значит, что ток пробоя достаточен.

Для плавного пуска лампы нужен стартёр, он же балласт, он же ключевой элемент Пусковой Регулирующей Аппаратуры (ПРА). Сегодня более применимы Электронные ПРА, ЭПРА. Главная задача балласта – балансировать нагрузку. Иначе говоря, не позволять дросселю «плеваться зарядом», что приводит к вспышкам, а не спокойному горению лампы. Ещё раз посмотрите на схему:

Балласт висит над контактами лампы, балансируя разряды внутри колбы. Название не случайно, стартёр не только запускает непрерывный разряд внутри лампы, но и не позволяет этому разряду выйти за рамки внутри колбы. Случаев взрыва люминесцентных ламп практически нет, но «чёрная трубка» это скорее правило, а не исключение. Тот самый случай, когда люминофор выгорел из-за переразряда. Обычно так происходит, когда стартёр выходит из строя после того, как лампа зажглась.

Подключение люминесцентных ламп делаем последовательно, следя за тем, чтобы и дроссель и стартёр работали каждый на свою лампу. При подключении готового светильника (в котором много ламп) убедимся в том, что стартёров столько, сколько ламп, иначе выход из строя одного стартёра может выключить весь осветительный прибор.

Мы понимаем, что этот тип освещения, не боится влаги, перепадов температур и безопасен как источник пожара (кроме ), поэтому в аквариумах другие лампы не используют

, а там влажность в зоне светильника почти 100%.

Ещё мы помним, что ЛЛ – это источник яда и заражения

. Поэтому не будем их устанавливать там, где они могут быть физически разрушены. Что ещё осталось узнать про люминесцентные лампы, о чём предпочитают не писать в сети?

Проблемы при замене галогенок на диодные лампы

Трудности могут возникнуть при замене галогенок на 12 В. Лампочки обоих типов коммутируются через специальный блок питания. Фактически речь идет о трансформаторе, понижающем напряжение сети 220 В до требуемого значения (12 В) и стабилизирующем параметр для исключения перепадов. Теоретически при выборе источника света с идентичным цоколем можно свободно произвести замену.

На деле блоки питания для галогенных ламп лишь понижают вольтаж, в то время как светодиодные аналоги для нормальной эксплуатации требуют подачи стабилизированного напряжения. Если была выполнена замена ламп без переделывания электрической цепи, то при включении диоды будут постоянно мигать. Вы можете не заметить данной пульсации, но она будет восприниматься сетчаткой глаза, что приведет к быстрой утомляемости и нервозности.

Это не единственная сложность, связанная с выполнением подобной замены. Светодиодные источники расходуют минимальное количество электроэнергии (начиная с 1 Вт), а трансформатор для галогенок генерирует намного больше, поэтому будет часто выключаться, что обязательно скажется на стабильной подаче тока. Чтобы понять, насколько существенна разница в потребляемой электроэнергии для галогенок и светодиодных лампочек, достаточно взглянуть на простой пример: при замене галогенного устройства мощностью 40 Вт для сохранения номинальной интенсивности свечения достаточно купить диодный источник света на 1,5 Вт.

Проблемы могут возникнуть с функциональностью пульта дистанционного управления люстры. Актуально для некоторых моделей светильников.

При рассмотрении конструкции галогенной лампы вы заметите, что нить накаливания находится вблизи цоколя G4. Излучающий диод в led-изделии расположен дальше от цоколя. Как итог, угол рассеивания и освещаемая поверхность в двух случаях будут совершенно разными.

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Как переделать линейный светильник дневного света в светодиодный

Если у вас есть светильник с линейным корпусом, переделать его в LED вариант не составит труда. Самый постой способ – использовать диодные ленты. Существуют даже варианты для подключения к сети 220В без специальных драйверов питания. Особенность их – все светодиоды подключены последовательно и выход одного из них приведет в неработоспособности всего сегмента.

Схема включения очень простая:

Характеристики светодиодной ленты на 220В:

  • Тип матрицы: SMD 5050;
  • количество диодов на погонный метр: 60 шт. (60 х 3,5В = 210В);
  • мощность нагрузки: 10Вт;
  • световой поток: 2100Лм.

По яркости свечения метр такой ленты будет соответствовать обыкновенной лампочке накаливания на 100Вт.

Преимущества конструкции:

Очень простой и быстрый монтаж и подключение.

Недостатки конструкции:

  • Из-за отсутствия сглаживающего конденсатора светодиоды мерцают с частотой 100 Гц. По санитарным нормам такие источники освещения нельзя использовать в жилых помещениях.
  • По всей длине ленты большое количество контактных площадок, через которые проходит напряжение 220В. Для предотвращения короткого замыкания такой тип лент выпускается только в герметичном корпусе, что затрудняет ремонт при перегорании одной из диодных матриц.
  • Минимальная длинна сегмента 50см затрудняет создание компактных конструкций.

Основной недостаток таких лент – высокочастотное мерцание. Оно практически не воспринимается зрением, но вызывает быстрое утомление при выполнении точных работ либо чтении. Частично проблему решает установка высоковольтного конденсатора перед диодным мостом из расчёта 60-70 мкФ х 500В на 10Вт мощности ленты.

Подключение светодиодной лампы Т8

Самым распространенным корпусом люминесцентных ламп является Т8, обычная и привычная для всех ЛДС. Для большего удобства замены светодиоды выпускаются в том числе и в подобных корпусах. Особенность диодных трубок заключается в том, что для их работы не требуется пускорегулирующий аппарат, все, что нужно, уже встроено в саму светодиодную лампу.

Схема подключения светодиодной трубки

Для того чтобы модернизировать люминесцентный светильник, требуется лишь исключить из схемы стартер и дроссель и изменить подачу напряжения на лампы. Если электричество на ЛДС поступает по принципу «контактный штырь – фаза, контактный штырь – ноль» с каждой стороны, то светодиодные трубки подключаются «фаза на одну сторону лампы, ноль на другую». При этом не имеет значения, на какой из штырьков цоколя будет подходить провод, т. к. каждая сторона закорочена внутри осветительного прибора.

Существование светодиодных светильников, которые нужно подключать лишь с одной стороны (один штырь цоколя – фаза, другой – ноль), также имеет место. Такие лампы сейчас уже отсутствуют в свободной продаже, т. к. производятся они в Украине, но встретить их все-таки возможно. На таком световом приборе указана сторона подключения.

Если замена люминесцентных ламп происходит в арендованном офисе, и нет уверенности, что не придется со временем переехать в другой, демонтировать дроссели и стартеры будет неправильно. Лучше их просто отключить с возможностью восстановления до исходного состояния. Тогда при необходимости можно вернуть на место люминесцентные лампы, а светодиодные забрать с собой.

Основные выводы

Замена люминесцентных приборов на более экономичные и долговечные светодиоды позволит сократить расходы на оплату электроэнергии, увеличить срок службы приборов и повысить уровень освещенности в помещениях. Для того, чтобы правильно выполнить замену, следует приобрести светильники с таким же цоколем и закоротить балластную группу, обеспечив прямое подключение к сети. Задача не представляет сложности и может быть выполнена людьми с минимальной подготовкой.

Предыдущая

Лампы и светильникиЧто лучше: Direct led или Edge led

Следующая

Лампы и светильникиКак правильно подключать светодиодную ленту к сети

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
