Из чего состоит лампочка накаливания — схема и устройство

Излучение и КПД лампочки накаливания

Прежде чем разобраться с вопросом применимости формулы для обсчета режимов “малого напряжения”,  следует акцентировать внимание на один момент. Лампочка представляет собой почти идеальный преобразователь электрической мощности в лучистую  энергию

Лампочка представляет собой почти идеальный преобразователь электрической мощности в лучистую  энергию.

То обстоятельство, что разработчики лампочек упорно бьются за повышение КПД лампочки, никоим  образом не влияет на данное утверждение. Лампа накаливания – идеальный преобразователь электрической мощности в излучение.

Дело в том, что разработчики стремятся повысить выход СВЕТОВОЙ энергии, и именно в этом смысле  вычисляют КПД. Разработчик стремится повысить коэффициент преобразования электрической  мощности именно в СВЕТОВОЕ излучение, в излучение, находящееся в видимом диапазоне.

Этот КПД у лампочки действительно МАЛ. Однако лампочка прекрасно излучает ВО ВСЕМ спектре и очень много в инфракрасном диапазоне, там, где наш глаз не видит.

Для расчета сугубо электрических параметров нам совершенно не важно, В КАКОМ диапазоне излучает лампочка. Нам важно лишь помнить, что лампочка ИЗЛУЧАЕТ ВСЕГДА, если только на нее подано хоть какое-то (пусть даже самое малое) напряжение

И важно помнить, что подводимая мощность рассеивается именно в форме излучения.

Сколько электрической мощности подано на лампу, именно ТАКАЯ мощность и рассеется в форме излучения.

Закон сохранения энергии никто не отменял и второй закон термодинамики тоже никто не отменял. А значит, сколько прибыло – столько и убыть должно. И убудет именно в форме излучения, ибо больше энергии деваться просто НЕКУДА – только в излучение

Это очень важное обстоятельство

Конструктивно нить накаливания представляет собой тонюсенькую вольфрамовую проволочку диаметром порядка 50 микрон и длиной порядка полуметра, свернутую в в спиральку замысловатой конфигурации.

Вакуум в колбе исключает возможность конвекционного теплообмена – ТОЛЬКО ЧЕРЕЗ ИЗЛУЧЕНИЕ.

Конечно, какая то доля тепла уходит через усики лампы, на которой крепится спиралька, но это мизер.

Чтобы наглядно представить себе эту малость, можно провести аналогию.

Повторю, сама вольфрамовая ниточка – аккурат размером с волосок из косички первоклассницы 50 см  в длину и 50 микрон в диаметре.

Если наглядно увеличить этот волосок.… это как если мы имеем проводочек диаметром 1 мм и длиной  10 метров! Здравый смысл подсказывает, что охлаждаться этот проводок вовсе НЕ путем теплообмена на краях. Да, что-то уйдет и в местах контакта, но основная мощность рассеется по всей длине проводка.

Для случая спирали, расположенной в вакууме, вся мощность уйдет В ИЗЛУЧЕНИЕ и не важно в каком  диапазоне спектра…

Маркировка

Все виды ламп имеют свое буквенное обозначение, но не стоит его путать с типом цоколей, например, Е27.

Маркировка лампочек с нитью накала содержит:

1. Первые буквы (от 1 до 4) обозначают важные физические свойства или особенности конструкции: В-вакуумная, Г – газополная моноспиральная с аргоновым наполнением, Б – газополная биспиральная, К – наполненная криптоном, МТ – колба с матовым покрытием и т. д. Специальные лампы накаливания не имеют этих букв в маркировке.
2. Вторая часть обозначения состоит из 1 – 2 букв и указывает на предназначение прибора: А – автомобильная лампа, Ж – железнодорожная, КМ – коммутаторная, ПЖ – прожекторная и т. д.
3. Первая циферная часть указывает на номинальное напряжение и мощность, а вторая – номер разработки, если она осуществлена повторно. Например, Б235 – 245 – 60 обозначает, что лампа биспиральная, питается от напряжения 245 В, рассчитана на 60 Вт.

Если человек умеет расшифровать маркировку, то он сможет подобрать подходящую лампочку накаливания.

Характеристики

Для описания характеристики применяются названия показателя и его значение.

Данные характеристики приведены в таблице:

Наименование	Показатель
Мощность, Вт	бытовое применение – 25-150Вт, другое – до 1000
Накаливание нити, градусов	до 2000-2800
Напряжение, В	220-330
Световая отдача, Лм/1Вт	9-19
Размер и маркировка цоколя	Е 14, Е 27, Е 40
Тип цоколя	Резьбовой, штифтовой
Часы работы, часов	до 1000
Вес, г	15

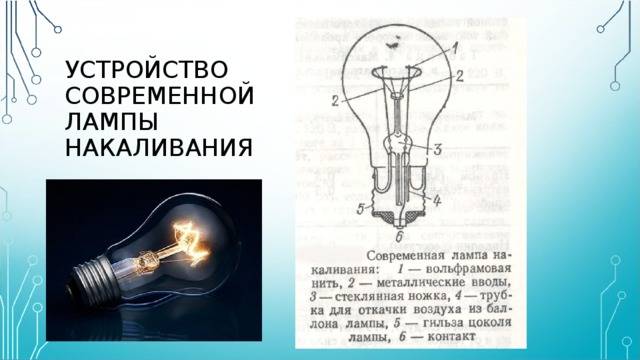

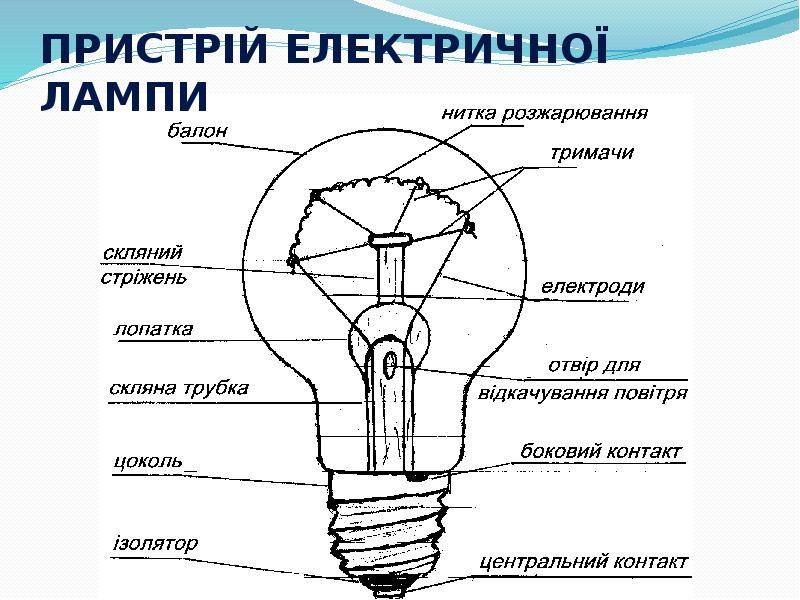

Устройство и схема

Устройство лампочки накаливания у всех ее видов практически одинаковое:

• Основная рабочая деталь – вольфрамовая спираль. Обладает сопротивлением в три раза больше, чем медный материал. Из него достигается выплавка максимально тонких элементов. Электроды поддерживают данную спираль и переводят ток.
• Стеклянная колба. Она заполнена инертным газом. Именно он не дает сгореть нити и препятствует окислению металлических элементов.
• Цокольная часть. Она присутствует во всех видах, кроме автомобильных. По цоколю нарезана резьба, ее шаг может отличаться у каждого вида.

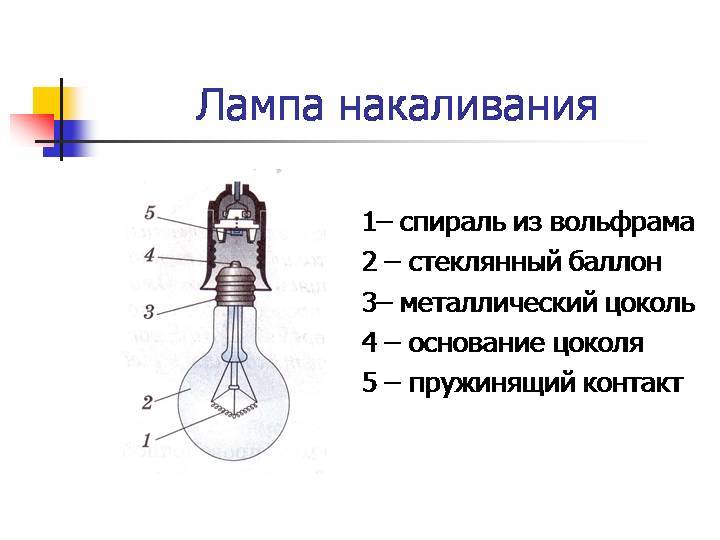

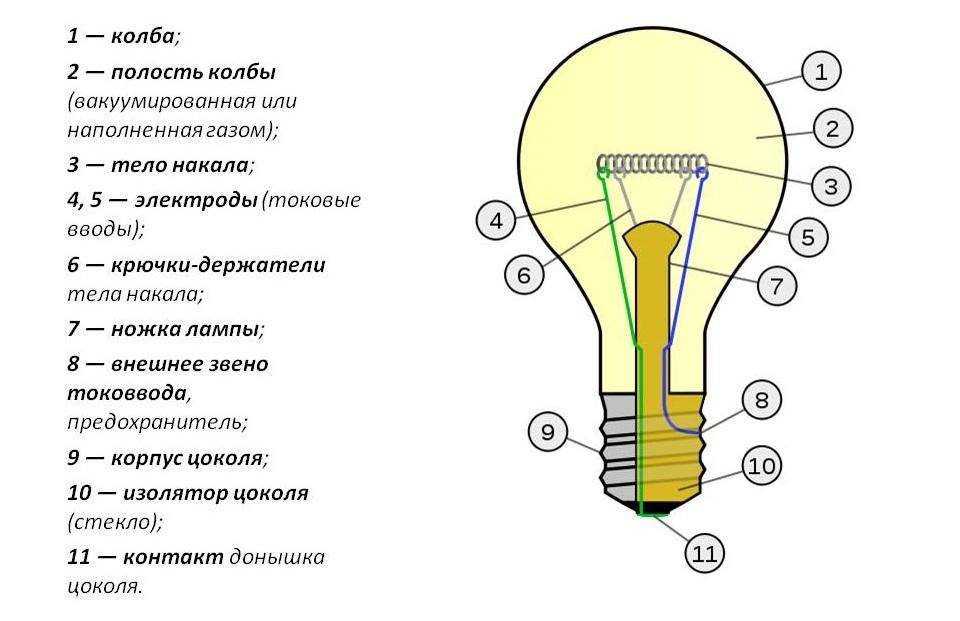

Подробная схема составляющих отображена на рисунке:

Принцип действия

Принцип работы лампы накаливания заключается в нагревании вещества, через который протекает ток. Веществом выступает сама нить накаливания, ее температура нарастает в момент замыкания электроцепи. При этом возникает результат электромагнитного термического испускания. Видимым для глаза оно становится при прогревании более 570 градусов, при этом начинается красное свечение.

Нить накаливания нагревается до 2800 градусов. В процессе прогревания вольфрам преобразовывается в оксид (белый поверхностный налет), для этого и происходит закачка в полость нейтральных газов. При монтаже лампочки (закручивания ее в патрон), замыкается цепь и происходит процесс разогрева нити, и происходит подача света.

Цоколь

Распространенными считаются лампочки с маркировкой цоколя E14, E27, E40. Где цифра означает диаметр самого цоколя. Без резьбовые элементы встречаются в автомобильных производствах.

Есть страны, где другое напряжение в сети и, соответственно, применяются лампочки с другим диаметром цоколя – Е12, Е17, Е26, Е39.

Маркировка

Перед покупкой надо изучить маркировку. Она представлена буквенным и цифровым сочетанием. Буквенная маркировка и значение представлены в таблице:

Буквенная маркировка	Значение
Б	биспиральная
БО	Биспиральная с опаловой колбой, наполненной аргоном
БК	Биспиральная, наполнение колбы криптоном
ДБ	Диффузная с матированием внутри колбы
В	Вакуумная
Г	Газонаполненная
О	Опаловая колба
М	Молочная колба
Ш	Шаровидная
З	Зеркальная
МО	Для местного освещения

Цифры указывают на пределы напряжения, мощности.

Коэффициент полезного действия

У данных ламп низкий КПД (коэффициент полезного действия). Он выражается соотношением мощности излучением, заметным человеку. При прогревании нити до 2700 К, КПД до 5 процентов. Остальная энергия затрачивается на инфракрасное излучение, которое не просматривается человеческим глазом, только чувствуется теплом. Если повышать КПД хотя бы до 20 процентов, необходимо увеличить прогревание нити до 3400 К.

Свет при этом будет светить в два раза ярче, но срок службы лампы сократится на 95 процентов. И наоборот, снижение напряжения, увеличит период работы во много раз. Все это учитывается при производстве дежурного освещения, которое требует надежности.

Таблица соотношения люменов и ватт в лампочке

Световой поток измеряется в люменах (Лм). В светодиодах световые потоки колеблются в зависимости от производителя, его качества товара, напряжения. Примерное значение для одного Вт составляет 80-150 Лм. В таблице приведено соотношение Лм и Вт для лампочек накаливания по отношению к светодиодной лампе:

Светодиодная лампа, Вт	Лампа накаливания, Вт	Световой поток, Лм
4-5	40	400
8-10	60	700
10-12	75	900
13-15	100	1200

Виды ламп и их функциональное назначение

Вид лампы определяется по структурному назначению, функциональному:

• Нормально-осветительные – самый распространенный вид. Рассчитан для общего освещения и декоративного. Выпуск данного вида ограничен.
• Декоративные – разного размера, с фигурной стеклянной колбой. Внешний вид очень необычен, красив. Поэтому и применение особенное, декоративное.
• Иллюминационные – разноцветный внешний окрас. Тон наносится на внутреннюю часть стеклянной колбы. Для окраса применены неорганические пигменты. Очень редко встречается наружный окрас. По мощности ограничения до 25 вт. Чем больше эксплуатация, тем изменяется окрас и яркость.
• Сигнальные – для подсветки светосигнальных приборов. Сейчас на их смену пришли светодиодные лампы.

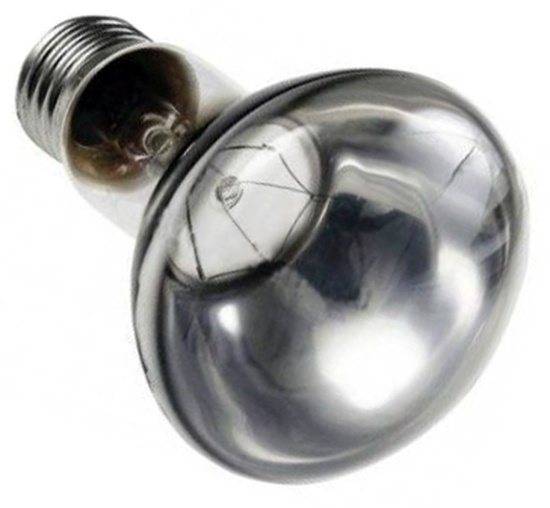

• Зеркальные лампы накаливания – своеобразной формы. Внутренняя стеклянная поверхность покрыта слоем алюминия. Это и придает зеркальности изделию. Принцип работы – световой поток распределяется и собирается в определенной зоне. Применение: торговые залы, витрины, инкубаторах (обогрев новорожденных птенцов).
• Транспортные. Сфера применения: фары автомобиля, мотоцикла, трактора, подсветка. Различаются прочностью, вибрационной прочностью.
• Двухнитевые. Применимы для фар авто. Одна нить для ближнего освещения, другая для дальнего. Также применяется в местах, где требуется постоянное освещение, при перегорании одной нити, работает вторая.

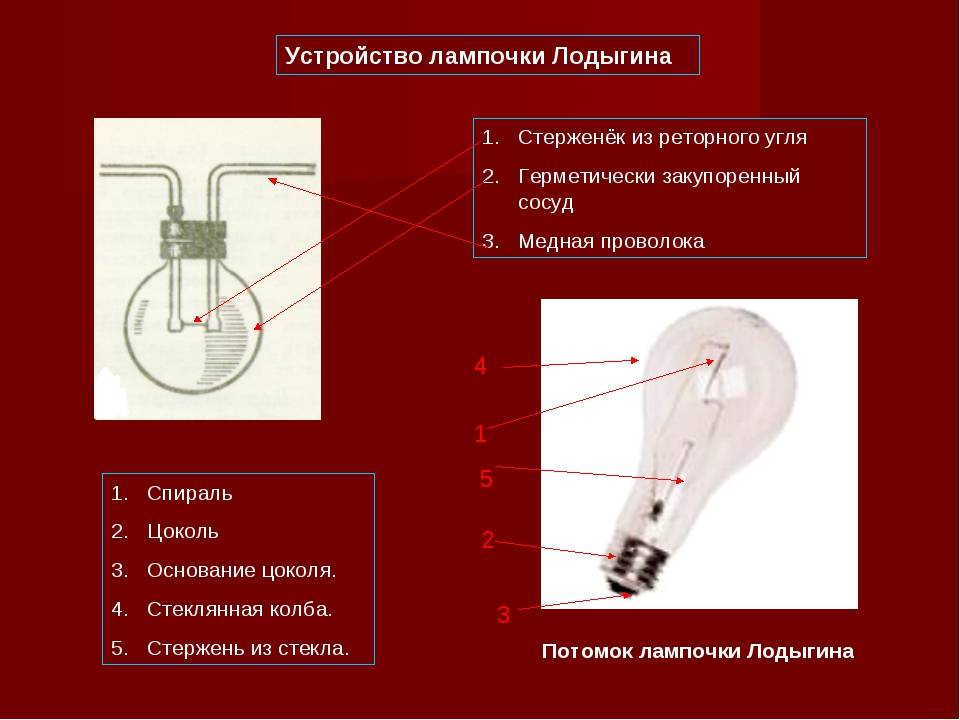

Некоторые особенности и предназначение конструктивных элементов вольфрамовой лампы

Каждая деталь в электролампе имеет своё предназначение и выполняет свои функции:

1. Колба. Изготавливается из стекла, достаточно дешёвого материала, отвечающего основным требованиям: – высокая прозрачность позволяет пропускать световую энергию и по минимуму поглощать её, избегая дополнительного нагревания (этот фактор имеет первостепенное значение для осветительных приборов); – жаропрочность даёт возможность выдерживать высокие температуры вследствие нагревания от раскалённой нити (например, в лампе 100 вт колба нагревается до 290°С, 60 Вт — 200°С; 200 Вт — 330°С; 25 Вт — 100°C, 40 Вт — 145°C); – твёрдость позволяет выдерживать внешнее давление при откачке воздуха, и не разрушаться при вкручивании.
2. Наполнение колбы. Сильно разрежённая среда позволяет минимизировать теплопередачу от раскалённой нити к деталям лампы, но усиливает испарение частиц раскалённого тела. Наполнение инертным газом (аргон, ксенон, азот, криптон) исключает сильное испарение вольфрама из спирали, не даёт возгораться нити и минимизирует теплопередачу. Использование галогенов позволяет испарившемуся вольфраму возвращаться обратно в спиральную нить.
3. Спираль. Изготавливается из вольфрама, выдерживающего 3400°С, рения – 3400°С, осмия — 3000°С. Иногда вместо спиральной нити, в лампе используется лента или тело другой формы. Используемая проволока имеет круглое сечение, для уменьшения габаритов и потерь энергии на теплоотдачу закручивается в двойную или тройную спираль.
4. Крючки-держатели изготавливаются из молибдена. Они не позволяют сильно провисать увеличившейся от нагрева во время работы спирали. Их количество зависит от длины проволоки, то есть от мощности лампы. Например, у лампы 100 Вт держателей будет 2 – 3 шт. У ламп накаливания мощностью поменьше держатели могут отсутствовать.
5. Цоколь изготавливается из металла с внешней резьбой. Он выполняет несколько функций: — соединяет несколько деталей (колбу, электроды и центральный контакт); — служит для крепления в штепсельном патроне с помощью резьбы; — является одним контактом.

Существует несколько видов и форм цоколей в зависимости от предназначения осветительного прибора. Есть конструкции, не имеющие цоколя, но с неизменным принципом работы лампы накаливания. Самыми распространенными видами цоколя являются Е27, Е14 и Е40.

Вот некоторые виды цоколей, применяемые для различных типов ламп:

Кроме различных видов цоколя есть и различные виды колб.

Кроме перечисленных конструктивных деталей, лампы накаливания могут иметь и некоторые дополнительные элементы: биметаллические переключатели, отражатели, цоколи без резьбы, различные напыления и др.

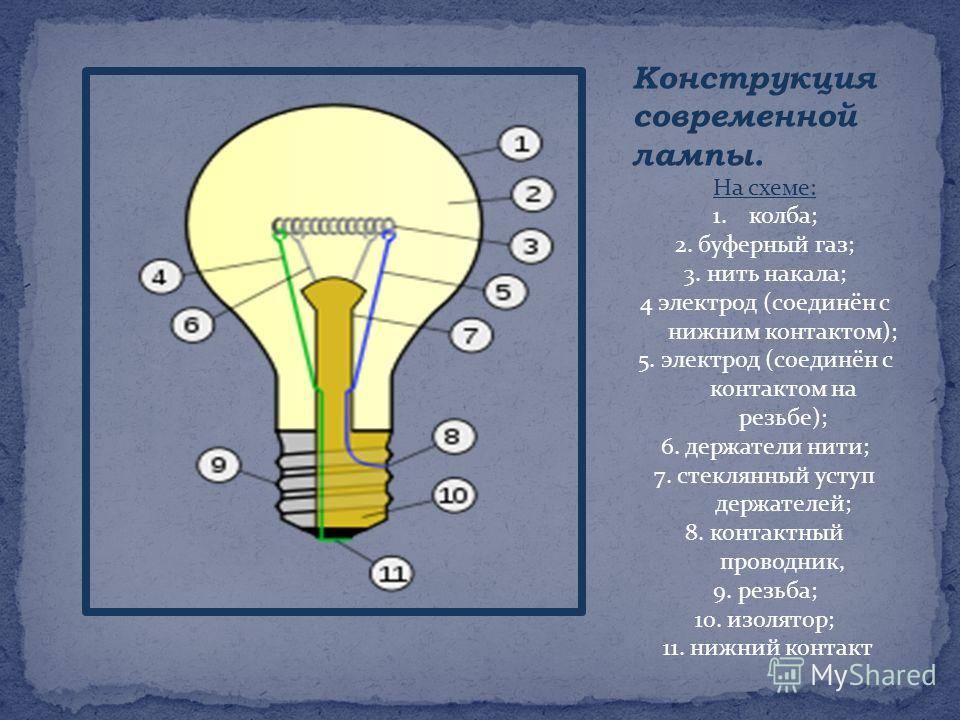

Устройство лампы накаливания

Основные детали, из которых состоит конструкция ЛН это-цоколь, сосуд, электроды, держатели для ниток накаливания, тело накаливания, контакты и изоляция. На рисунке 10 можно увидеть строение лампочки.

Перед покупкой лампы желательно получить консультацию специалиста. Не рекомендуется отдавать выбор неизвестному производителю, так как могут попасться бракованные изделия, которые не будут работать положенный срок, или вообще разорвутся под напряжением. Качественные производители всегда дают гарантию не менее 30 дней на лампы накаливания. Покупатель имеет полное право обмена изделия или возврата средств, если работа лампы была менее 10 часов или она перегорела моментально.

В заключении нужно отметить, что лампы накаливания уже давно перестали быть популярными среди людей. Однако необходимо подчеркнуть, что среди таких изделий есть огромный выбор, для машин, уличного освещения, самолетов и так далее. К сожалению, ЛН нельзя использовать вблизи изделий, изготовленных из дерева. Так как иногда бывает сильный нагрев и разрыв спирали, из-за чего может возникнуть чрезвычайная ситуация.

Виды ламп накаливания, область применения и электрические характеристики.

Классификация данных осветительных приборов.

1. Общего назначения. Предназначены для общего, местного и декоративного освещения в домах и офисах.
2. Местного освещения. Подобны предыдущей группе, но с низким напряжением (12, 24, 36 В). Применяются для подсветки рабочих мест, в том числе и на специальных станках.
3. Декоративные модели. Изготавливаются со специальными фигурными колбами (в виде свечей, шаров и др.). Применяются для украшения интерьера в квартирах и общественных зданиях.
4. Иллюминационные. Выпускаются с ярко окрашенными колбами. Имеют малую мощность. Применяются в иллюминационных установках.
5. Сигнальные. Прибор малой мощности, но долгого срока службы. Используются в светосигнальных устройствах.
6. Зеркальные. Изготавливаются с колбой специальной формы, покрытой отражающим слоем из алюминия. Применяются для локализации местного освещения в определенную точку.
7. Транспортные. Предназначены для различных видов транспорта. Выпускаются с высокой механической и вибрационной стойкостью. Имеют специальный цоколь.
8. Лампы для оптических приборов (измерительных, медицинских и др.).
9. Прожекторные лампы. Имеют большую мощность (до 10кВт) и световую отдачу.
10. Специальные:

• коммутаторные (миниатюрные, маломощные);
• фотолампы (сейчас практически не используются);
• проекционные (для кинопроекторов);
• двухнитевые и лампы-фары для автомобилей, самолетов и железнодорожных светофоров;
• нагревательные и лампы специального спектра излучения для различной техники (принтеры, сушильные камеры и др.).

 Номенклатура осветительных приборов определяет их характеристики.

Диапазон мощности составляет от 0,1 Вт до 23 кВт. Для бытовых лампочек интервал значительно уже: от 15 до 150 Вт.
Цветовая температура находится в интервале от 2100 до 3000 К, что весьма близко к естественному солнечному спектру.
Коэффициент полезного действия у ламп накаливания довольно низкий: примерно 5%. Это обусловлено тем, что большая часть электроэнергии расходуется на тепловой нагрев нити накаливания и невидимое глазу инфракрасное излучение.
При работе осветительный прибор не требует дополнительных устройств для ограничения тока. Он подключается напрямую к электрической сети. Это связано со свойствами вольфрама. Он имеет положительный коэффициент температурного расширения. Значит, с ростом температуры увеличивается электрическое удельное сопротивление: стабилизация потребляемой мощности осветительного пробора достигается автоматически.
Световой поток или яркость свечения у лампы накаливания зависит от мощности. Для бытовых приборов он находится в рамках 90−2200 лм. Световая отдача при этом составляет 9−15 лм/Вт.
Индекс цветопередачи Rа 100

Следовательно, цвета предметов не искажаются.
Важной для потребителя характеристикой является размер и тип цоколя лампы. Чаще всего у бытовых осветительных приборов встречается резьбовой цоколь

Кроме него выпускают лампы со штифтовым одно- или двухконтактным цоколем. В зависимости от размера в Европе выпускают цоколи Е14, Е27 и Е40. Цифра соответствует диаметру цоколя в миллиметрах. В странах с меньшим напряжением сети (110В) лампы меньше. Цоколи для них имеют размеры Е12, Е17, Е26 и Е39.

Расчет потребляемой мощности

Значение мощности обычно указывается на самой лампочке в виде цифрового символа вместе с латинской буквой W. В некоторых случаях информация указывается на упаковке. Мощность измеряется в ваттах. Данную единицу измерения нельзя использовать для сравнения яркости, она предназначена для определения потребляемой мощности.

Определение количества киловатт происходит путем деления ватт на 1000, путем перемещения десятичной запятой влево на три знака. Таким образом, если обычная лампа накаливания потребляет 40 Вт, то при переводе в киловатты получится 40/1000 = 0,04 кВт. Таким же способом определяется сколько потребляет лампочка 100 ватт в час. Для того чтобы рассчитать потребляемую мощность стандартной люминесцентной лампой, нужно выполнить такие же действия: 15 Вт/1000 = 0,015 кВт. Полученное значение будет в 3,5 раза ниже, чем у лампы накаливания.

На следующем этапе нужно вычислить, сколько часов затрачивается на работу лампы в течение месяца. Если лампочка накаливания мощностью 0,04 кВт включается ежедневно на 5 часов, то в течение 30 дней месяца общее количество составит 150 часов. Полученное значение нужно умножить на количество потребляемых киловатт, то есть 0,04 х 150 = 6,0 кВт/ч в месяц. Точно так же решается вопрос, как рассчитать сколько киловатт в час потребляет лампочка 50 ватт и другие светильники с разными мощностями.

Зная количество потребленной мощности, уже не составит особого труда рассчитать стоимость электроэнергии. Необходимо умножить всю мощность, потребленную за месяц на стоимость одного киловатта. Для , которые рассматривались выше, это составит: 6,0 кВт/ч х 3,5 рубля = 21 рубль. Существенной экономии можно добиться используя вместо традиционных ламп, энергосберегающие источники света.

Например, при использовании компактных люминесцентных ламп, окупаемость наступает уже через 9 месяцев. Продолжительность их эксплуатации намного выше, что создает дополнительную экономию. Еще более высокой эффективностью обладают светодиодные лампы, способные непрерывно работать на протяжении 50000 часов. Каждый такой светильник позволяет сэкономит примерно 450 рублей в год.

Перед использованием ламп с повышенной мощностью, необходимо проверить маркировку светильника с обозначением максимально допустимой мощности. Запрещается использовать источники света, потребляющие мощность выше допустимого значения. Это может вызвать короткое замыкание и другие негативные последствия.

Преимущества и недостатки

Лампы накаливания имеют ряд своих достоинств:

• приемлемую стоимость;
• компактные габариты;
• мгновенную реакцию на включение/выключение;
• отсутствие мерцания, неблагоприятно воздействующего на глаза;
• инертность к скачкам напряжения;
• мягкая гамма свечения, способствующая расслаблению, созданию атмосферы уюта;
• хороший индекс цветопередачи, равный Ra 90;
• работа в любых условиях (в том числе при высокой влажности);
• постоянная доступность для потребителя;
• экологичность;
• отсутствие шума при работе;
• инертность к ионизирующей радиации.

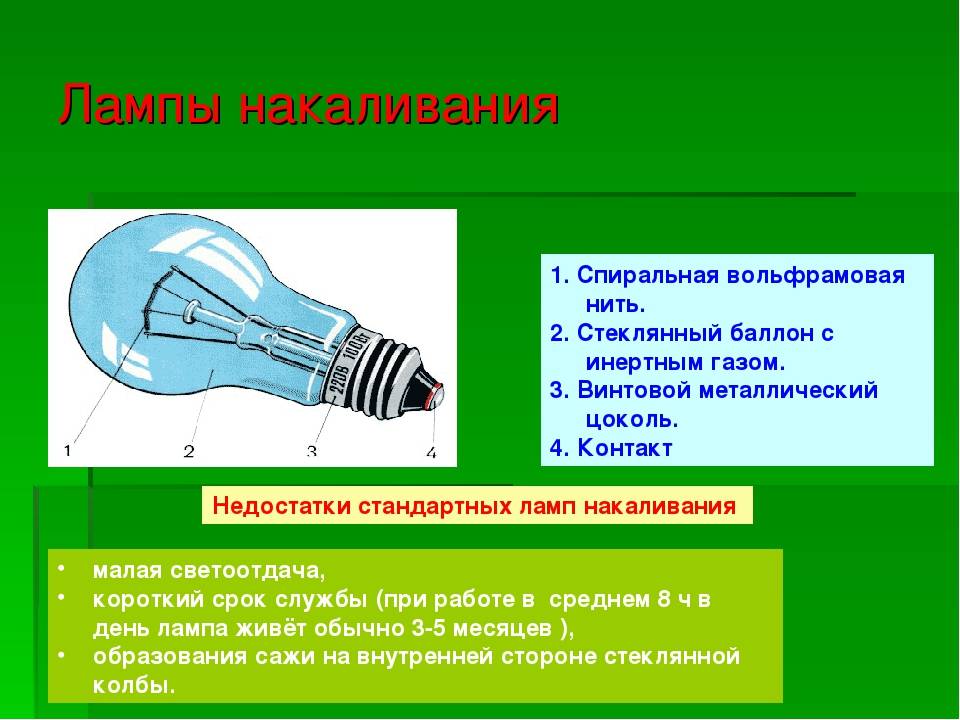

К недостаткам ламп накаливания относят такие моменты:

• хрупкость, чувствительность к механическим повреждениям;
• сравнительно малый срок эксплуатации;
• низкий КПД, не превышающий 5-7% (отношение расходуемой мощности к видимому излучению);
• пожарная опасность при прямом контакте лампы с горючими веществами (текстиль, солома и др.);
• вероятность взрыва при термическом ударе или разрыве спирали под напряжением.

Подключение к сети

Перед тем как выполнить подключение, стоит продумать разметку

Следует относиться к этому процессу с должным вниманием, ведь от этого во многом зависит качество последующей работы. Пометки необходимо делать в тех местах, где планируется установить как лампочку, так и выключатель

Выключатель ставится возле двери на высоте порядка 80-90 сантиметров от пола

Важно следить, чтобы при открытии двери выключатель не был перекрыт, чтобы оставался к нему полноценный доступ

Подключение к светильнику

Внимание! Отмечаются маршруты последующей проводки, она должна идти непосредственно от выключателя и вплоть до распределительного элемента, после чего также нужно отметить и путь от лампочки до той же распределительной коробки или розетки. Люминисцентные лампы на данный момент намного опережают по уровню энергоэффективности давно устаревшие лампы накаливания

Они прочно вошли в обиход как жителей квартир, так и владельцев промышленных зданий, чему способствует их широкая палитра спектра освещения и экономичность

Люминисцентные лампы на данный момент намного опережают по уровню энергоэффективности давно устаревшие лампы накаливания. Они прочно вошли в обиход как жителей квартир, так и владельцев промышленных зданий, чему способствует их широкая палитра спектра освещения и экономичность.

Конструкция лампы накаливания

Изделия выпускаются с различными типоразмерами цоколя и конфигурацией колбы. Независимо от внешних характеристик, в устройство лампы накаливания входят стеклянная защитная оболочка, элемент для установки и подключения к сети и рабочее тело с подводящими напряжение электродами. Коммутационные элементы имеют специальную прорезь, уменьшающую сечение. Элемент снижает риск взрыва стеклянной колбы источника света.

Для изготовления колбы применяется силикатное стекло с добавками минералов, содержащих натрий и кальций. Специальные источники света изготовляются из стекла с примесью бора, допускающего повышенный нагрев при работе. Воздух откачивается из полости колбы вакуумным насосом через специальную трубку (штенгель), которая затем запаивается. Вакуумированные колбы используются для малогабаритных изделий мощностью до 20-25 Вт.

Резервуар ламп мощностью 25 Вт и выше заполняется смесью азота и инертного газа, снижающего испарение металла с поверхности тела накала. Для повышения яркости свечения в композицию вводится криптон. Для дорогостоящих изделий используется заполнение ксеноном, яркость таких источников света превышает в 2 раза аналогичные конструкции, заполненные смесью аргона с азотом. Внутренняя поверхность колбы покрывается белым или цветным матовым составом, снижающим яркость свечения.

Для изготовления нити или пластины применяется вольфрам или сплавы на его основе (с добавкой осмия). Для производства нити предлагался карбид тантала, обеспечивающий пониженное испарение при нагреве. В промышленное производство детали не пошли из-за хрупкости материала. Нить изготовлена из проволоки круглого сечения, завитой в спираль для снижения размеров и улучшения теплообмена. Концы элемента зажимаются в контактных пластинах из молибденовой проволоки. Выводы контактов изготовлены из меди, концы привариваются к цоколю.

Для поддержки нити использованы специальные зажимы, выполненные из тугоплавких металлов (например, молибдена). Фиксаторы монтируются на специальной площадке (штабике), изготовленной из стекла и установленной на лопатке. Стеклянные компоненты соединяются оплавлением материала.

Спираль устанавливается на точках крепления в виде половины шестигранника, обеспечивая равномерное распределение светового потока. Источники света, устанавливаемые в прожекторах, оснащаются двойной спиралью, позволяющей повысить яркость без роста нагрева тела накала. Допускается изготовление нитей в виде ажурных элементов (используется для ламп декоративных светильников).

Для фиксации лампы в патроне и подачи напряжения применяется стандартизированный цоколь с винтовой или зажимной внешней поверхностью. Для изготовления элемента идет сталь со специальным защитным покрытием. С целью снижения веса и стоимости для цоколей используется алюминиевый сплав. Цоколь соединяется с колбой термостойким клеем.

Для ламп с винтовым типом цоколя применяется обозначение Е (от имени автора конструкции – Эдисона). В коде используется двузначное число, обозначающее диаметр установочного элемента в миллиметрах. На нижней части коммутационного узла имеется второй контакт, изолированный от внешнего стакана кольцом из специального компаунда. Цоколи штифтовой (или байонетной) схемы маркируются буковой В, используются в промышленном оборудовании и автомобилях. Для подвода напряжения применяются штифты и нижний элемент, изолированный от металлического направляющего стакана.

Окончательный вывод формулы

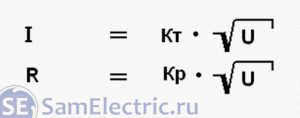

Рассмотрим подробнее систему уравнений:

Возведем в квадрат первое уравнение и попарно перемножим их.

В левой части мы видим выражение для мощности, а так же памятуя о том, что произведение коэффициентов равно единице, окончательно перепишем:

Отсюда получим выражение для токового коэффициента:

И для резистивного коэффициента (они взаимообратны):где Рном и Uном – это номинальные мощность и напряжение, маркированные на цоколе или на колбе лампы.

Осталось подставить эти значения коэффициентов в “РАСЩЕПЛЕННУЮ” формулу Закона Ома, и мы получим окончательные выражения для тока и сопротивления.

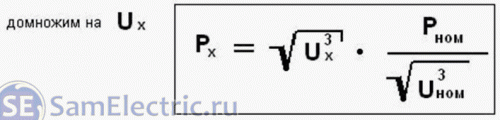

Домножая последнее соотношение на Ux, получим:

Чтобы не забивать себе голову этими квадратами, кубами и  корнями, достаточно запомнить простую зависимость, которая вытекает из последнего соотношения . Возводя  последнее соотношение  в квадрат, мы получаем ясную и понятную формулу:

Для любой лампочки с вольфрамовой нитью накала отношение куба напряжения  к квадрату мощности является величиной ПОСТОЯННОЙ.

Полученные соотношения показали прекрасное соответствие практическим результатам (измерениям) в широком диапазоне изменения параметров напряжения и для весьма различных типов ламп накаливания, начиная от комнатных, автомобильных и заканчивая лампочками для карманных фонариков…

Вывод

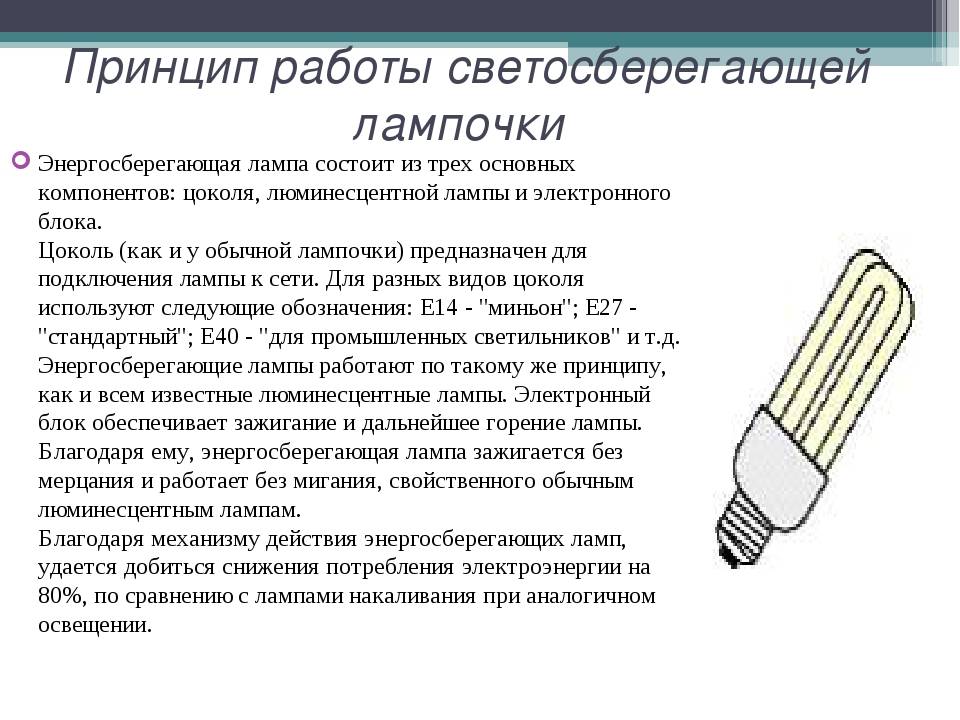

Если приобретение энергосберегающей лампы состоялось в «летний» период (с апреля по сентябрь), то экономия от использования энергосберегающей лампы проявится только через приблизительно 5 месяцев ее эксплуатации… Если энергосберегающие лампы приобретались в зимний период (с октября по март), то экономия на их использовании начнется приблизительно только после 2-х месяцев эксплуатации.

Стоит отметить, что энергосберегающие лампы иногда перегорают буквально через несколько дней их покупки… В таком случае «экономия» откладывается еще на более длительный срок.

Если энергосберегающие лампы стоят дороже 200 рублей или вы ложитесь спать раньше, то сроки окупаемости также увеличиваются…

Кроме того, нужно заметить, что для людей, живущих на севере использование энергосберегающих ламп более актуально, чем для тех, кто живет на юге.
