Монтаж сплит-системы своими руками: прокладка трассы, крепление блоков, подключение

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

  • электрический провод;
  • медные трубы двух размеров;
  • пластиковая трубка для дренажного трубопровода;
  • теплоизоляция для труб;
  • скотч;
  • пластиковый кабель-канал;
  • металлические кронштейны L-образной формы;
  • крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

  • отвертки;
  • строительный уровень;
  • ключи шестигранники;
  • дрель и набор сверл;
  • перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

  • труборез с острым лезвием;
  • триммер;
  • развальцовка;
  • трубогиб;
  • манометрический коллектор;
  • вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Установка одного большого кондиционера в коридоре

Вариант установки кондиционера в коридоре тоже имеет право на жизнь! Основным плюсом в такой установке является то, что исключается воздействие прямого холодного потока на людей. Но БОЛЬШИМ минусом является то, что будет сложно добиться «правильной» температуры в отдельных комнатах  (точная температура очень важна для здоровья). Каждый случай такого монтажа нужно рассматривать отдельно. Но учтите, что:

  1. Цена одного большого сплита сопоставима с ценой нескольких менее мощных устройств;
  2. Стоимость установки большого «кондёра» не меньше стоимости монтажа нескольких маленьких блоков;
  3. Блоки мощных кондиционеров более крупные, тяжелые и работают громче. При их расположении и креплении всё это необходимо учитывать;
  4. Выход из строя единственного кондиционера в коридоре приведет к отсутствию климата во всей квартире. Запчасти и ремонт, скорее всего, обойдутся дороже;
  5. Монтаж кондиционера в коридоре наиболее сложная и ответственная операция. Необходимо учесть все нюансы:
  • правильно подобрать мощность устройства;
  • позаботиться о надежном выводе конденсата (вывод дренажа в канализацию имеет свои особенности);
  • электропитание для мощного кондиционера подвести от щитовой (варианты «питания» от розеток уже не подойдут);
  • учесть габариты и вес блоков при монтаже;
  • учесть количество хладагента на всю «трассу».

Основные правила при выборе места расположения кондиционера

В жилых комнатах есть места, где человек находится большую часть времени. Назовем их «зонами покоя» человека. К ним относятся в первую очередь:

  • спальные места в комнате;
  • диваны и кресла перед телевизором;
  • рабочее место за компьютером;
  • обеденный стол;
  • «рабочая» зона на кухне перед гарнитуром;
  • отдельным пунктом выделю детскую кровать.

Мы прекрасно понимаем, что в большинстве квартир сложно найти место, где «кондер» не будет воздействовать на «зону покоя» человека. Но в любой планировке существует наиболее «безвредное» положение устройства.

Бытует один миф – некоторые люди представляют, что холод концентрируется в месте размещения кондиционера (мол, прохлада будет только перед блоком или в том месте, куда он «дует»). Это бред! Если двери и окна помещения будут закрыты, то температура будет распределяться по всей комнате равномерно! В каком бы месте комнаты не стоял внутренний блок «сплита». Только если открыты двери, вы можете чувствовать, что в комнате с кондиционером прохладнее, чем в коридоре.

У всех кондиционеров есть возможность отрегулировать направление потока воздуха. Но вы должны понимать, что воздух — это в первую очередь газ! Он не будет, как камень «лететь» туда, куда вы его направили (куда повернули жалюзи). В любом случае поток холодного воздуха будет «рассеиваться» по комнате. КОНЕЧНО ЖЕ, движение холодного воздуха будет чувствоваться сильнее непосредственно напротив блока.

Если вам нужно, чтобы в коридор тоже поступала прохлада, то нет необходимости ставить блок напротив двери. При открытой двери прохлада в любом случае будет «выходить» из комнаты. Расположение кондиционера строго напротив двери может «сыграть» лишь в незначительной степени (весь поток воздуха не полетит как твердый предмет в одном направлении).

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

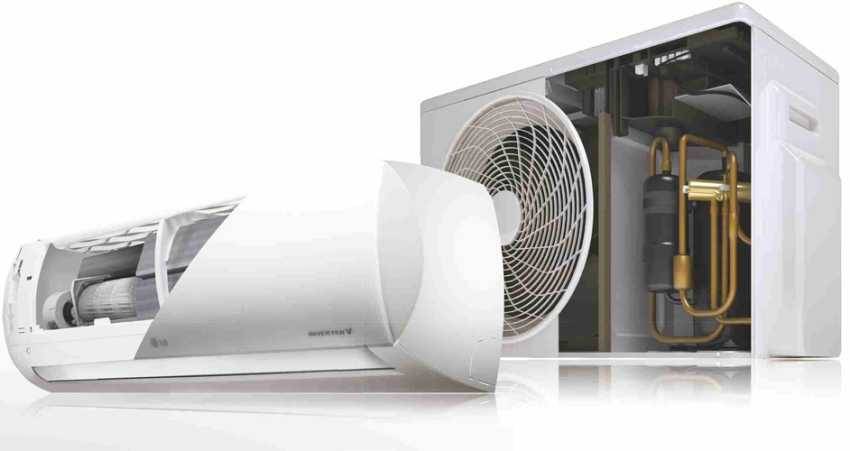

Внутреннее устройство кондиционера и принцип его работы

Перед тем как поставить кондиционер в доме или квартире, обязательно нужно ознакомиться с принципом работы этого прибора, а также с его конструкционным строением. Эти знания позволят не только ускорить монтажные работы, но и выполнить их правильно.

Кондиционер состоит из компрессора и испарительного блока, соединенных между собой трубками.

Сплит-системы состоят из испарительного блока и компрессора. Эти элементы соединены между собой трубками. Для монтажа внешнего блока или компрессора используется плоскость наружной стены, а испаритель размещается в помещении. В дорогих моделях климатического оборудования может присутствовать несколько внутренних блоков. Все они подключаются к одному компрессору.

Принцип действия сплит-систем:

  1. Под воздействием высокого давления через сопло подается хладагент в камеру испарителя.
  2. Там рабочее вещество расширяется и закипает. Формирующиеся в процессе этого пары поглощают тепло.
  3. В результате этого процесса образуется водный конденсат, который оседает на радиаторе в испарительном блоке.
  4. Оттуда влага поступает в специальный резервуар и через трубку выводится из помещения.

Во время работы кондиционера с рабочим веществом происходит следующее:

  1. Компрессор осуществляет откачку испарений и повышает давление.
  2. Происходит нагревание рабочего вещества, которое из жидкого состояния переходит в газообразное.
  3. В виде плотного тумана хладагент попадает в камеру для сбора конденсата.
  4. Вентилятор охлаждает пары конденсата, который снова переходит в жидкое состояние.
  5. Затем рабочее вещество, движимое давлением, снова поступает в сопло испарителя. Цикл повторяется.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера.

Эффективность климатического оборудования, а также расход электричества зависят от того, в каких условиях работает кондиционер. Если поблизости установлен обогревательный прибор, то потребление электроэнергии возрастет.

На заметку! При желании установить кондиционер в квартире обязательно нужно учитывать положение обогревательных приборов. Их близкое соседство увеличивает нагрузку на климатическое оборудование, из-за чего оно может выйти из строя.

Что понадобится для установки

Прежде чем приступить к монтажу, надо ознакомиться с перечнем инструментов и материалов, которые понадобятся для выполнения работ.

Необходимое оборудование

Без вакуумного насоса и других важных инструментов установить сплит-систему не получится. Чтобы успешно выполнить работу, заранее заготавливают:

  • электрическую дрель;
  • строительный уровень;
  • коллектор манометрический;
  • набор ключей;
  • резак для нарезки труб;
  • ример для снятия фасок;
  • буровой перфоратор.

Материалы и расходники

Также перед проведением работ заготавливают такие расходные материалы:

  • фреон;
  • медные трубки;
  • шланги дренажные;
  • помпы;
  • кронштейны.

Согласование кондиционера: сколько стоит и какие штрафы?

Увы, для установки последнего, как минимум, в городах, может потребоваться не только сравнительно небольшая сумма денег — от 400 долларов в эквиваленте за недорогую сплит-систему. На страже стоит закон — согласно которому, установка таких систем приравнивается к «перепланировке зданий» — и влечет за собой административную ответственность. Согласно ст. 7.21 КоаП — от полутора до двух с половиной тысяч рублей.

Собственно говоря, с этим штрафом большинство пользователей климатической техники могли бы и смириться — если бы не уточнение, что после его уплаты зданию должен быть возвращен первоначальный вид. То есть — все незаконное должно быть убрано. А за невыполнение уже этого пункта, при желании, у нарушителя можно через суд даже отобрать жилье — за якобы вопиющие нарушения правил проживания.

Реально, правда, до таких эксцессов дело не доходит — большинство предпочитает договариваться с чиновниками. Для которых существующее положение превращается в настоящие «молочные реки с кисельными берегами» — неисчерпаемой возможностью коррупции за выполнение просьбы «не заметить» незаконный кондиционер.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

  • Значительная экономия денежных средств
  • Самостоятельный выбор места и планирование работ в течение дня
  • Качество зависит только от человека
  • Можно выбрать самые качественные материалы для монтажа

Недостатки:

  • Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
  • Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

  • Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
  • Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
  • Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
  • Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Требования к установке кондиционеров

Соблюдение правил монтажа наружного блока на фасаде гарантирует безопасность для окружающих, отсутствие помех для соседей, долгий срок службы и эффективность работы устройства.

  • Нужно устанавливать кронштейны с 2-3 кратным запасом прочности. При этом допускается использовать металлические и пластиковые анкера, которые гарантированно выдержат вес внешнего блока (от 20 до 120 кг в зависимости от модели кондиционера).
  • Нельзя крепить агрегат на обветшалую стену. Иначе вибрации, возникающие при работе компрессора, могут расшатать крепления и расширить трещины. Необходимо замазать отслаивающуюся штукатурку, удалить и нанести новую, которая не будет осыпаться от вибрации.
  • При наличии вентилируемого фасада или утеплителя нужно убедиться, что анкеры крепятся к основной стене, а не к слабой фасадной отделке.
  • Внешний блок размещается так, чтобы от него до стены или любого объекта, расположенного выше, оставалось не менее 10 сантиметров. Это необходимо для естественной циркуляции воздуха, без которой радиатор не будет эффективно работать. Так же для последующего доступа и обслуживания устройства. Подробнее читайте здесь.
  • При контакте крепления кондиционера с облицовкой вентилируемого фасада необходимо использовать демпферную прокладку, чтобы вибрация от работы блока не передавалась по всей облицовке здания.
  • Блок следует ставить в таком месте, чтобы на фасаде дома к нему было легко добраться для ремонта и обслуживания.
  • Чтобы силы, действующие на внутренние детали компрессора распределялись равномерно и не приводили его быстрому неравномерному износу, блок должен быть точно выставлен в горизонтальной и вертикальной плоскости.
  • Оборудование нужно крепить не ниже 2 метров от земли. Низко расположенные блоки следует защитить решеткой. Это убережет их от кражи или повреждения злоумышленниками.
  • Максимальное расстояние между внешним и внутренним блоками большинства бытовых «сплитов» достигает 15 метров. Поэтому при монтаже оборудования на верхних этажах его можно расположить на крыше, а не на фасаде. Это позволит сэкономить, выполнив работу без участия промышленных альпинистов. В дальнейшем такая компоновка облегчит обслуживание.
  • Возможно установить блок на незастекленном балконе или лоджии. Это убережет устройство от воздействия осадков и механических повреждений. Но при этом нужно позаботиться об отводе конденсата от внешнего блока на улицу.
  • Застекленные лоджии и балконы нежелательно использовать для размещения теплообменников. Недостаток вентиляции плохо сказывается на эффективности работы системы.
  • Если производится ремонт комнаты, то фреоновую магистраль желательно спрятать в штробу внутри комнаты, чтобы «трасса» не портила внешний вид снаружи дома.
  • Если конденсат на улицу отвести проблематично, то можно организовать его слив  в канализацию. При этом необходимо установить специальный сифон.
  • При наличии вентиляции кондиционер не должен мешать ее работе. Т.е. вблизи вентиляционных решеток и анемостатов лучше не размещать блоки сплит-системы. Две системы должны работать параллельно, не мешая друг другу.
  • Проследите, чтобы на внешний блок, установленный на фасаде, не стекала вода с крыши. Вода незначительно воздействует на корпус, а вот удар сосульки запросто повредит блок. Если другого места для установки найти нельзя, оборудование следует прикрыть защитным козырьком.

Выбираем место для внутреннего блока

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

Варианты расположения внутреннего блока сплит системы

Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

Выходы из наружного блока сплитсистемы (вид сзади)

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.
