Как правильно установить дымоход в бане своими руками

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

  • Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
  • Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
  • Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

  • Отсутствие конденсата (в зависимости от схемы сборки).
  • Хорошие противопожарные качества.
  • Малый вес конструкции.
  • Удобство транспортировки.
  • Минимальное образование сажи.
  • Простота ухода за дымоходом.
  • Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

Основные нормы и правила

Перед тем, как вывести трубу в бане через стену и обустроить дымоход, необходимо изучить основные правила по технике безопасности, поскольку одно из них может в самом деле спасти вашу жизнь. Правила монтажа дымохода в бане:

  1. Ни в коем случае нельзя соединять дымоходную и вентиляционную системы;
  2. Нельзя использовать составляющие, не предусмотренные конструкцией дымохода;
  3. Устройство дымохода в бане для дровяной печи выполняется только проверенными способами;
  4. Если баня находится около легко возгораемых площадей, требуется качественная изоляция. В противном случае установка печной трубы в бане категорически запрещена;
  5. Для накрытия вывода вентиляции и конечного участка дымохода необходимо использовать разные грибки.

Также ознакомьтесь с некоторыми полезными советами, которые пригодятся в процессе установки трубы в баню на железную печь:

  1. Для обустройства дымоходов часто используют гофрированные трубы, чего делать совершенно нежелательно. Дело в том, что на гофрированной поверхности оседает сажа и копоть, тем самым повышая риск возгорания и уменьшая тягу печной трубы;
  2. Также не следует выводить дымоход в бане через стену, обустраивая его снаружи здания, если используемая труба однослойная. Это может быть чревато быстрым разрушением трубы из-за большого количества конденсата;
  3. Для вычисления диаметра при монтаже трубы в бане лучше всего прибегнуть к помощи специалиста, дабы избежать неприятных оплошностей;
  4. Ни в коем случае нельзя совмещать две дымоходные системы без предварительного одобрения специальных инстанций.

Как выполнить изоляцию трубы дымохода в бане

Чтобы выполнить работы по изоляции трубы, можно применять такие материалы:

  • теплоизол;
  • фольгоизол.

Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.

Таблица: зависимость максимально возможной температуры от толщины теплоизола

Толщина материала, ммДопустимая температура, °С
2–5-30 — +100
5–10-60 — +150

Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.

Лучшим материалом для изоляции дымохода является фольгоизол

Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до +175°С. Он часто используется для тепловых трасс и трубопроводов.

Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.

Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:

  1. Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
  2. У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.

Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть каркаса из дерева. Более затруднительной задачей является обустройство прохода дымоотвода между этажами

Важно сберечь герметичность парной и исключить нагрев раскалённой трубой деталей из дерева конструкции перекрытий и элементов внутренней обшивки

Для этой цели нужно использовать разделку. Конструкция необходима для обустройства пожаробезопасного прохода дымоотвода через потолок и стенку, а также для защиты от воспламенения деталей отделки. Разделку можно сделать из железного короба. Размер по горизонтали определяется с учётом диаметра трубы-сэндвича, однако минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.

Важно учитывать следующие советы по монтажу разделки:

  1. Места стыковки короба и перекрытия потолка нужно проложить листом асбеста или базальтом.
  2. Нижняя часть разделки фиксируется самонарезающими винтами, однако их нужно теплоизолировать. Для этого в месте монтажа крепёжного элемента следует подготовить углубление величиной, равной 2 диаметрам самореза. В таком случае крепёж не будет контактировать с дном короба.
  3. Далее на саморез нужно надеть шайбу и кусок асбеста.
  4. Крепёж вкручивается в углубление.

После установки разделку следует наполнить материалом для теплоизоляции. Делается это в такой очерёдности:

  1. На дно наносится слой глины 20 мм.
  2. Оставшееся пространство заполняется керамзитом.

Видео: обустройство пожаробезопасного прохода дымоотвода через потолок или стену

Соорудить дымоход для бани несложно, однако важно соблюдать инструкции по установке и теплоизоляции труб. Даже малейшие ошибки могут спровоцировать возгорание деревянных элементов банной постройки

Прочистка

Эта тема заслуживает отдельного разговора. Ведь дымовой канал, как и любое устройство, требует технического обслуживания. В данном случае под этим подразумевается его прочистка. На стенках элементов системы дымоотвода со временем образуется слой сажи. Как уже было выше сказано, это не только ухудшает тягу, но и способно вызвать неконтролируемое возгорание, по причине которого может случиться пожар. Самый действенный и, соответственно, самый распространённый способ — это механическая прочистка.

Прочистку дымохода нужно проводить регулярно, так как сажа скапливается на стенках любой трубы

Для механической прочистки исполнителю потребуются щётки, скребки, ерши, имеющие различную форму и размеры. В некоторых случаях может понадобиться специальное ядро, к которому крепится трос. Чтобы пробить достаточно плотные засоры без такого приспособления порой не обойтись.

Начинать работы лучше всего с верхнего отрезка трубы, постепенно продвигаясь вниз. Но прежде всего, на крыше необходимо установить лестницу и надёжно закрепить её. Также следует плотно закрыть отверстия зольника, а также топки и, наоборот, открыть все заслонки. Кроме этого предварительно демонтируют с дымохода оголовок. Все работы выполняются обязательно в респираторе.

Далее, используя жёсткую щётку с железной щетиной, удалите сажу внутри трубы. Для очистки мест, куда рукой не достать, используйте гибкий ёршик. Этот аксессуар выглядит в виде гибкого тросика, оснащённого с одной стороны ручкой для вращения, а на другой его стороне имеется специальная насадка. Её диаметр должен немного превышать значение этого параметра самой трубы.

Тросик продвигайте по дымовому каналу максимально аккуратно за счёт плавного вращения ручки. Если ёрш прекратит продвигаться, это значит, что на его пути встретился плотный засор, пробивать который придётся при помощи ядра. Опускать ядро в дымоход следует резкими движениями. При этом необходимо не допускать касания им стенок. Особенно это актуально, когда система дымоотвода выполнена из кирпича. Устранив засор, продолжайте чистку, используя гибкий ёршик.

После прохождения этим аксессуаром всей трубы через прочистные дверцы удалите упавшую сверху сажу. Затем с помощью скребка и ерша очистите стенки канала дымоотвода, продвигаясь постепенно вниз, к месту расположения топки.

От золы и сажи нужно очищать все поверхности дымохода и самой печи, чтобы исключить ухудшение тяги из-за засора

Дымоходы некоторых печек представляют собой прямую конструкцию, прочистные дверцы на которой отсутствуют. В этом случае сажа, счищаемая со стенок дымоотводного канала, опускается в топку. Завершающий этап – прочистка зольника и топки. Для его выполнения допускается использование пылесоса, предварительно оснащенного одноразовым бумажным мусорным пакетом.

По окончании работ растопите печь и проверьте, имеется ли тяга в дымоходе и достаточен ли её уровень. Если замечаний не будет, смонтируйте наверх трубы предварительно снятый оголовок.

Применение кирпича при возведении кладки

Традиционным вариантом дымохода можно назвать кирпичную кладку. Особенность этой конструкции заключается в необходимости возведения конструкции на момент возведения самого сооружения. Чаще всего кирпичная кладка имеет прямоугольную форму, что определяет накопление в углах сажи. Есть возможность провести создание круглой формы, но при проведении подобной работы возникают серьезные трудности. К достоинствам можно отнести:

  1. Устойчивость к воздействию высокой температуры.
  2. Конструкция обеспечивает дополнительную теплоотдачу, что снижает вероятность образования конденсата.
  3. Довольно привлекательный внешний вид.
  4. Высокая надежность и устойчивость к воздействию окружающей среды.

Но можно выделить и несколько существенных недостатков:

  1. Возведение подобной конструкции требует весьма больших средств.
  2. Из-за высокой пористости поверхности на ней накапливается весьма большое количество сажи. Именно поэтому возникают серьезные проблемы по чистке.
  3. Большой вес. При рассмотрении кирпичной кладки следует учитывать тот момент, что конструкция оказывает весьма большое давление. Именно поэтому под печью и самим дымоходом должно быть создано прочное основание.
  4. Из-за воздействия сажи и других продуктов горения, а также повышенной влажности некачественный материал разрушается. При нарушении технологии возведения конструкции она может разрушаться весьма быстро.

Кроме этого не стоит забывать о том, что в углах образуются сильные вихревые потоки, в результате чего возникают серьезные проблемы с тягой. Многие решают большинство проблем с кирпичной кладкой путем установки трубы из нержавеющей стали внутри кладки.

Устройство дымохода в бане.

Условно можно разделить проход дымохода из парилки на улицу на три варианта:

  • Дымоход в потолке бани
  • Дымоход в стену бани
  • Дымоход в стену бани и далее через свес крыши

Дымоход в потолок бани

Дымоход, проходящий вертикально в потолок и сквозь крышу бани, считается самым дешёвым и функциональным вариантом. И также такие дымоходы проще всего чистить, если конструкция печи позволяет саже напрямую падать в топку и зольник, то даже не понадобится делать отстойник.  Но есть одно но, если вы хотите купить дымоход для бани и будете устанавливать его самостоятельно, есть большая вероятность того, что вы не сможете безопасно и главное герметично пройти потолок и крышу. Атмосферные осадки будут попадать снаружи, и вызывать гниение и плесень, а потом и неприятный запах. Всех этих невзгод можно избежать, если воспользоваться следующим вариантом прохождения дымохода.

Дымоход в стену бани

Проделать отверстие в стене под трубу дымохода, гораздо проще и быстрее даже новичку. Для каменной стены, можно просто насверлить отверстий по разметке дымохода и выбить середину ловким ударом кувалды. Для деревянных бань нужно воспользоваться бензопилой или электролобзиком и не забыть применить противопожарные элементы дымохода такие как крышная и потолочная разделки. При таком варианте дымохода надо обязательно озаботиться устройством отстойника для конденсата и ревизии, всегда при монтаже дымохода думайте, как будет происходить чистка дымохода от сажи.

Дымоход в стену бани и через свес крыши

И наконец, наверное, самый сложный и самый затратный вариант дымохода для бани, это прохождение через стену и свес крыши. При этом варианте было бы лучше пригласить более опытных людей для монтажа, их вам могут посоветовать в магазине или в интернете. Либо можно обвести небольшие свесы с помощью дополнительных отводов.

Виды и варианты конструкции

Устройство дымохода в бане имеет разные варианты конструкции. В первую очередь, следует разделить их по типу присоединения к печи:

  • Коренные дымоходы. Они представляют собой трубу, установленную отдельно от самой печи и соединённую с ней специальным каналом. Способны выводить продукты горения одновременно от нескольких печей, но для этого требуется соответствующий размер внутреннего сечения канала.
  • Насадные конструкции. Устанавливаются непосредственно на печь. Для дымохода в баню вариант считается наиболее удобным и эффективным, позволяющим получить оптимальный режим вывода дыма и газов горения.

Вторым признаком, по которому можно разделить дымовые каналы, являются:

  • Наружные дымоходы. Они располагаются снаружи постройки, выводятся через стену и укрепляются на торцовой (обычно) стене.
  • Внутренние каналы устанавливаются прямо над выходным патрубком печи и проходят сквозь кровлю постройки.

Для бани используются преимущественно внутренние дымоходы, они имеют более подходящую конфигурацию и более эффективны в работе. Наружные варианты применяются на крупных постройках, имеющих несколько этажей, и нередко обеспечивают дымовыведение от нескольких печей. Преимуществом наружных конструкций является возможность отвода конденсата в специально оборудованные карманы, что снижает скорость обрастания внутренней поверхности трубы сажей.

Дымоходы для бани различаются также по материалу:

  • металлические;
  • кирпичные (каменные);
  • бетонные, газобетонные, керамические блоки.

Рассмотрим их более детально.

Металлические дымоходы

Надёжный и практичный металлический дымоход для бани

Использование стальных труб для дымохода в баню несколько упрощает процесс изготовления, но требует понимания особенностей его работы. Металл быстро нагревается или остывает, что способствует образованию конденсата. Стекая по вертикальной трубе, влага попадает обратно в топку, где закипает, выделяя едкие газы от перегонки дёгтя и прочих веществ, растворённых в ней. Для того чтобы исключить или уменьшить масштабы этого явления, дымоходы для бани принято оборудовать двойными, или сэндвич-трубами, имеющими внутренний слой теплоизоляции и не нагревающимися снаружи. Такие трубы менее опасны в пожарном отношении, длительное время остаются нагретыми внутри, что снижает возможность образования конденсата. Дымоход-сэндвич отличается долговечностью, неприхотливостью в обслуживании, но основные требования к нему такие же, как и к любому другому типу.

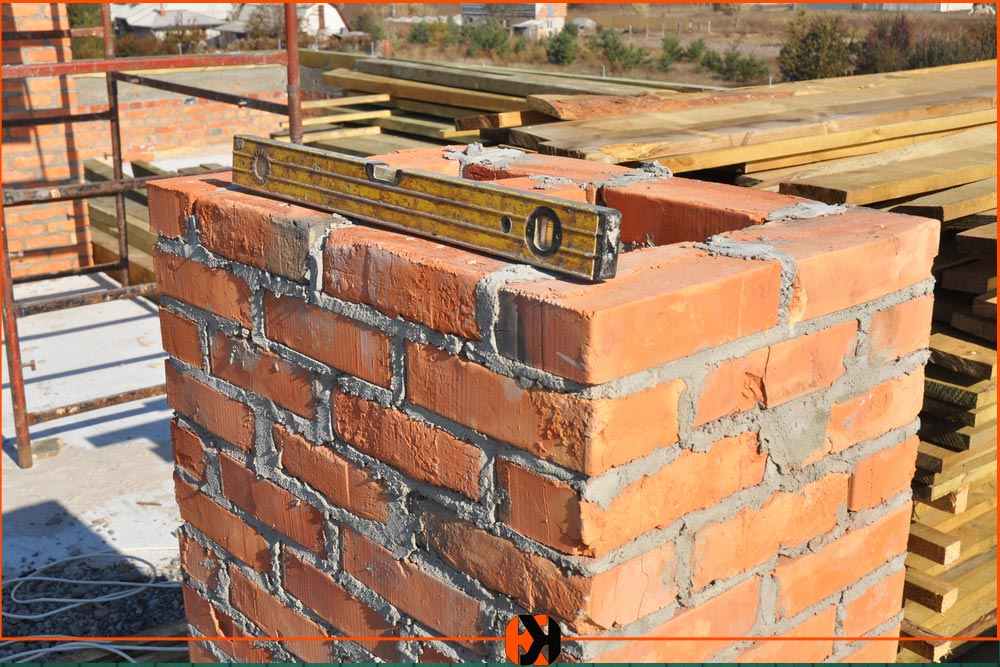

Кирпичные дымоходы

Не так давно при строительстве бани использовались исключительно кирпичные дымоходы

Огнеупорный кирпич для дымоходов использовался с незапамятных времён. Он не так сильно нагревается, не подвержен коррозии. Трубы из кирпича используются в связке с кирпичными печами и в последнее время делаются реже из-за сложности изготовления. Труба такой конструкции имеет довольно сложную конфигурацию, поскольку требуется обеспечить удержание тепла в печи. Кроме того, они обычно делаются прямоугольными в сечении, что снижает аэродинамические свойства выводимой среды. Ещё один недостаток — большой вес и, как следствие, непрочность кирпичной трубы. Баня — относительно невысокое сооружение, а длина дымохода (рекомендуемая) составляет 5 м. Высокая кирпичная труба испытывает значительные нагрузки, температурные и механические (ветровые), что быстро выводит сооружение из строя.

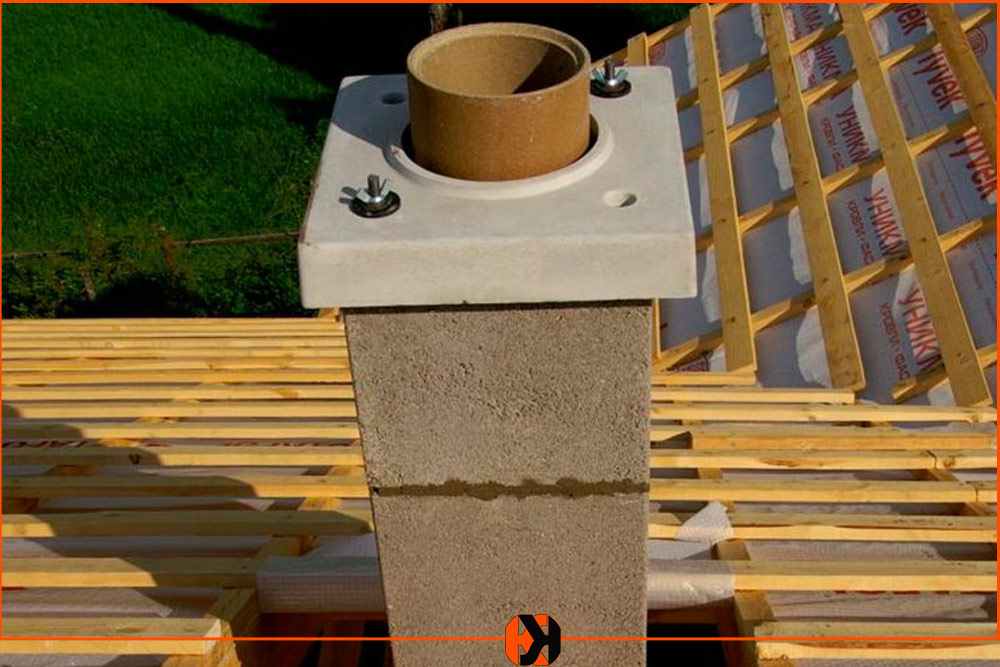

Керамические и прочие виды

В настоящее время выпускаются специализированные блоки для сборки дымоходов. Они предназначены для использования в крупных системах дымовыведения, для монтажа в небольших помещениях они не подходят из-за своих размеров и большого веса. Дело в том, что чрезмерно массивная труба будет отнимать у выводимых газов большое количество тепла. Для обеспечения качественной тяги на выходе из дымохода температура должна быть не менее 120°, поэтому использование таких материалов с небольшими печами нерационально. Тонкие керамические трубы сочетают в себе положительные качества кирпичных и металлических дымоходов, но их стоимость высока. Кроме того, к ним не всегда можно отыскать дополнительные элементы.

Рекомендации по эксплуатации дымоходов

Чтобы система дымоотвода в бане меньше засорялась, используйте дрова деревьев только лиственных пород. Топка хвойными породами опасна тем, что их горение сопровождается выделением смолы в большом количестве. Она оседает на стенках дымового канала в виде плотного слоя вязкой массы.

Все дрова предварительно обязательно тщательно просушивайте. При горении влажной древесины выделяется пар, который:

  • способствует накоплению на стенках канала дымоотвода копоти и сажи;
  • разрушает сам дымоход.

Полностью откажитесь от сжигания в печи пластиковых бутылок, резиновых изделий, полиэтиленовых пакетов, тряпок из полимерных материалов и т.д. Причина данной рекомендации звучит так: продукты горения различной синтетики формируют на стенках системы дымоотвода очень плотный налёт. Чтобы счистить его потребуется потратить немало времени и усилий. Кроме того, выделяемый при их горении дым опасен для всех живых существ — и людей, и животных.

Сжигание в печи некоторых типов дров (например, осиновых) способствует очищению дымоотвода от сажи

По окончании каждой растопки печи принимайте следующие профилактические меры:

  • обильно посыпайте солью оставшиеся тлеющие дрова;
  • сжигайте в печи несколько поленьев осины.

Это способствует предотвращению обильного оседания на дымовом канале сажи. Однако исключить появление там налёта не удастся. Он будет образовываться независимо от того, какими дровами вы топите и соблюдаете ли вы профилактические меры.

Регулярно проводите осмотр дымохода, при необходимости прочищайте его. К этой процедуре следует подходить с максимальной ответственностью. Если канал дымоотвода будет засорён, печка не сможет функционировать в нормальном режиме, что может вызвать серьёзные последствия, причём возникновение пожара вовсе не исключено. Если самостоятельно прочистить дымоход не удаётся, обращайтесь за помощью к специалистам соответствующего профиля. Пользоваться печью с сильно засоренным или неисправным дымовым каналом категорически запрещено.

Неискушённому в вопросах строительства бани человеку может показаться, что при создании в ней дымохода можно обойтись без советов сторонних лиц. Но вышеприведённая информация доказывает корректность следующего тезиса: процедура эта весьма ответственная, требующая изучения современных методик, наличия навыков и соблюдения определённых правил. Только тогда вы не допустите ошибок, а построенный в бане дымоход прослужит долго и надёжно.

Особенности монтажа

При устройстве дымохода существует несколько нюансов, которые необходимо учесть в работе:

  • первое горизонтальное звено должно иметь небольшой уклон от печи, что послужит защитой прибора от попадания конденсата,
  • вывести дымоотводной канал через стену можно двумя способами: поднять часть трубы до потолка и на этом уровне вывести на улицу или расположить место выхода канала на улицу на уровне входного патрубка печи. Более предпочтительный второй способ, который предусматривает использование меньшего количество фасонных деталей (всего одно поворотное колено),
  • вся конструкция дымохода должна быть собрана из труб, идентичных по техническим характеристикам,
  • в зоне прохода через стену труба должна быть цельная, без стыков,
  • места соединений секций и фасонных элементов следует промазать жаростойким герметиком до начала сборки системы, а после монтажа дополнительно зафиксировать с помощью специальных широких хомутов,
  • сверху трубы обязательно выполняется установка защитного зонта.

Требования к трубам для обустройства дымоходов

Для качественной работы дымоотвода необходимо создать хорошую естественную тягу. Нормы и требования к трубам разработаны и утверждены государственными стандартами. Соблюдение этих норм при устройстве печной трубы гарантирует вам безопасную работу отопительного оборудования.

Требования к дымоотводящим трубам для обеспечения устойчивой тяги:

  • Вертикальное расстояние от топки печи до оголовка трубы не должно быть менее 5 метров.
  • Горизонтальные участки дымохода снижают уровень тяги. Для подключения печи к дымоотводящей трубе допускается монтаж метрового горизонтального участка (с подъемом в 2 см). В отдельных проектах допускается увеличение горизонтальной части до 2 метров. Для обеспечения хорошей тяги от печи монтируют вертикальную трубу в 1 м, к которой присоединяют горизонтальный участок.
  • Допускаются участки трубы с углом подъема в 45 градусов.
  • Суммарная длина наклонных и горизонтальных участков трубы не более 3 м для отопительных котлов и 2 метра для классических печей и каминов.
  • Объединение нескольких отопительных приборов в одну дымоходную сеть возможно, если приборы находятся на одном этаже. Площадь сечения объединенного дымоотвода не может быть меньше суммы площади сечения всех каналов.
  • Вывод трубы на крышу располагают в максимальной близости к коньку. Оголовок должен возвышаться над коньком не менее чем на 50 см, если труба находится не далее 1,5 м.
  • Существует зависимость высоты трубы от ее удаленности от конька. Так, вывод трубы на расстоянии от 1,5 до 3 м допускается вровень с коньком. Далее 3 м – оголовок трубы с уровнем конька должен составлять острый угол, величиной не более 10 градусов.
  • Дымоход должен быть герметичным на всем протяжении. Подсос воздуха извне приводит к образованию обратной тяги и выбросу ядовитых продуктов горения в дом.

Кроме требования к трубе есть требования к уровню кислорода в отапливаемом помещении. Печь с дымоходом во время топки засасывают и поглощают большой объем кислорода. Необходимо обеспечить приток свежего воздуха в комнату. Для жилого помещения достаточно открыть форточку. В промышленных печах монтируют принудительную вентиляцию на подачу.

Требования и нормы к дымоотводящим каналам: смотреть.

Установка через перекрытие

Преимущества вывода дымохода бани через крышу — это:

  • высокий КПД, так как в помещении остается больше тепла;
  • меньшее количество отложений и конденсата;
  • стабильная тяга.

К недостаткам такой схемы относят повышенную сложность монтажных работ. Все внутренние возгораемые конструкции должны быть экранированы от теплового излучения специализированными материалами. Также необходимо сверить массу конструкции с несущей способностью печи и при необходимости разгрузить свод при помощи кронштейнов. Взаимное расположение дымохода и стропил нужно учитывать еще при проектировании здания, чтобы не ослабить перекрытие или кровлю.
