Как самостоятельно врезать замок в калитке из профнастила

Процесс установки замка

Вначале на каркас наносится разметка – отмечаются места для замка, болтов и креплений

Для сверления важно подобрать правильные насадки, чтобы отверстия не были слишком большими. После этого можно начинать сверлить отверстия

Когда отверстия будут готовы, переходим к установке замка. Он должен быть хорошо зафиксирован. Вставляем сердцевину, закрепляем ее на саморезах, потом квадрат. После того, как квадрат будет установлен, устанавливаются ручки. Ручки с накладками стягиваются болтами. Часто бывает, что квадрат и стяжные болты по длине не подходят к профильной трубе, так как замок рассчитан на установку в дверь, толщина которой превосходит толщину трубы, из которой сделана калитка. Тут и понадобится болгарка, чтобы придать нужный размер стяжным болтам и квадрату.

На второй створке калитки устанавливается ответная планка, фиксирующая замок, на ней также нужно предварительно сделать разметку. Когда вы установите ответную планку, нужно проверить работу замка. Если запор поворачивается с трудом, смажьте его маслом.

Качество механизма, расположенного на улице, всегда будет снижаться под действием агрессивной среды – замок может обледенеть, туда может попасть снег, от таких нагрузок он гораздо быстрее изнашивается и ломается. Чтобы замок исправно работал и прослужил дольше, для него можно сделать защитный металлический карман, который будет препятствовать попаданию жидкости, а также сделает саму конструкцию более жесткой и надежной. Ручки в этом случае тоже будут установлены более четко и прочно.

Практичный замок для калитки, установленный в профильную трубу. Конструкция надежно защищает внутренний механизм от непогоды, что продлевает срок эксплуатации

Замок с защитным карманом установлен успешно. Теперь механизм защищен более надежно, а сама конструкция стала более устойчивой и прочной

Данная краткая инструкция подходит для большинства устройств. Следуя ей, вы сможете без особых затруднений сделать запор на свою калитку или ворота, не прибегая к услугам специалистов. Надеемся, этот краткий обзор помог вас разобраться в технологии монтажа, а также выбрать наиболее подходящую разновидность замка. Если у вас есть какие-то вопросы – пишите пожалуйста в комментарии.

Как установить замок на калитку из профнастила

Схема калитки из профнастила с основными размерами (расположение замка).

Теперь разберем особенности установки электромеханических замков на калитку. Они бывают врезными и накладными. Высоконадежные механизмы удобны в использовании и длительны в эксплуатации. Устанавливают их горизонтально или вертикально, но до этого осматривают калитку на предмет перекоса и легкого открытия-закрытия. Ход дверцы должен быть плавным и бесшумным.

Далее следует изучить приложенную к замку инструкцию. Если хозяин желает соединить замок и домофон в общую систему, он должен продумать коммутацию и подведение электросети. Установочные работы начинают с разметки мест под замок и на дверном полотне, и на каркасе ворот. Замок прикладывают к избранному месту и помечают карандашом точки под отверстия.

Расстоянию меж замком и ответной частью отводят не более 0,5 см. Устройство накладывают на подготовленное место и закрепляют саморезами. Аналогично позиционируют ответную часть на каркасе ворот и проверяют точность установки. Дверца во входной группе должна без труда закрываться, а замочный ригель – свободно погружаться в ответную часть.

На следующем этапе работ занимаются монтажом клавиатуры или считывателя кода. От электрощита протягивают кабель и стыкуют с клеммами замка. После подключения подают ток на замок и проверяют функциональность механизма. При отсутствии затруднений крышку помещают на замок и считают работу завершенной.

Врезной электромеханический замок для защиты калиток приусадебных участков используют редко. Он сложен и трудоёмок в установке. Установка домофона и вспомогательных элементов требует привлечения специалистов.

Для защиты электромеханических замков мастера рекомендуют навешивать над ними металлический козырек. Он сбережет конструкцию от негативного влияния атмосферных условий. В профилактических целях замок необходимо осматривать весной и осенью.

Замки механического типа — золотая классика

Механические замки отличаются следующими преимуществами при установке на калитках:

• надежность, прочность и долговечность;
• доступная цена;
• устойчивость к взлому;
• простой монтаж;
• удобное соединение с ручками;
• возможность объединения для увеличения защитных характеристик с магнитными или кодовыми моделями.

Вид запорного механизма

Механические замки подразделяются на следующие подвиды:

• реечные;
• цилиндровые;
• сувальдные.

Реечный замок массивный, может использоваться для калиток во внутреннем дворе. Однако для установки на уличные ворота не рекомендован, т.к. не обеспечивает достаточного уровня надежности. Показатель защиты устройства невысокий.

Замок с сувальдным механизмом отличается высокими защитными характеристиками, надежен, долговечен. В основе механизма — специальные пластины изогнутой конфигурации. Уличные устройства отличаются повышенной защитой от взлома, компактностью, высокой прочностью, оснащаются броненакладками.

Модели с цилиндровым механизмом устойчивы к взлому, функциональны, долговечны. Механизмы трудно повредить с помощью отмычек. Функционирует конструкция за счет перемещения личинки с помощью ригелей или запорного элемента в заданном направлении. Однако к похолоданиям механизм менее устойчив. Потребуется регулярная обработка изделий с помощью силиконовых смазок в зимнее время года.

Механизм управления

Кодовые механизмы управления предусматривают открытие створок без использования ключей. Однако необходимо учитывать сложность открытия при нарушении механизма работы, утере кода.

Механические уличные устройства могут открываться только ключами. Кроме того, система управления может быть дополнена другими запирающими конструкциями для калитки.

Для электромеханических устройств допускается оснащение системой дистанционного управления, присутствуют настройки открытия и закрытия створок калитки. Дистанционные модели настраиваются на улавливание радиоволн, излучаемых передатчиком.

Некоторые современные запорные уличные устройства оснащаются сканером для считывания сетчатки глаза, отпечатков пальцев при открытии и разблокировке створок.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

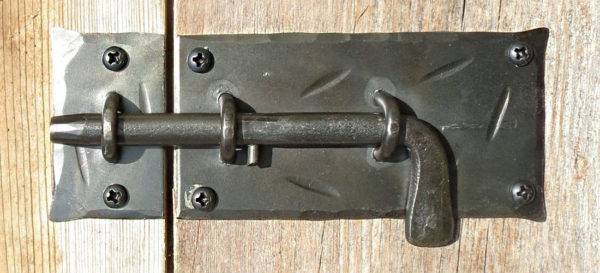

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

• нельзя отпереть отмычкой;
• можно крепить в местах частой эксплуатации двери;
• нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

1. Сдвиговые.
2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

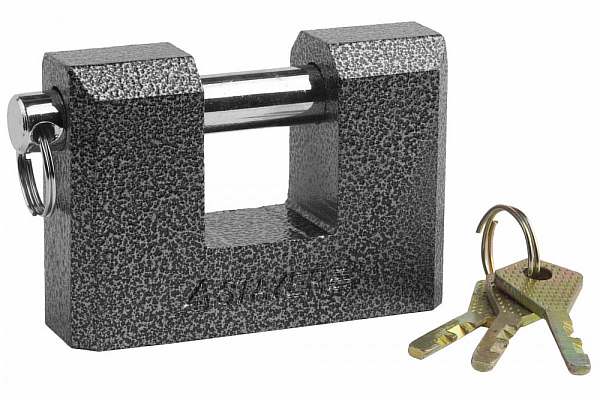

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Классификация замков

Выделяют несколько разновидностей замков, предназначенных для установки на ворота. Можно выделить такие модели:

• навесные;
• реечные;
• врезные;
• накладные;
• электромеханические;
• электромагнитные;
• радиоволновые.

Навесные замки принято называть амбарными. Их обычно используют на дачах и приусадебных участках, чтобы грабители не нанесли вреда имуществу. Реечные запоры сегодня встретить сложно, но в былые годы их широко применяли. В таких конструкциях присутствует засов, перемещаемый по фиксирующей петле. Их приваривают к воротам и забору.

Можно использовать указанный механизм изнутри территории, которая нуждается в защите. Взломать такой замок не составит труда, для этого достаточно просунуть в отверстие между калиткой и забором ножовку и перепилить его.

Получается, что подобный замок на ворота из профнастила не отличается надежностью.

Врезные замки размещаются в структуру полотна. Кажется, что вероятность взлома сведена к минимуму. Но не на каждую калитку имеется возможность повесить такой замок. При наличии соответствующих навыков к тому же удаётся с легкостью вскрывать такие виды запора. Злоумышленнику с опытом достаточно применить для этого шпильку для волос.

Накладные замки вполне можно назвать надежными. Без подручных инструментов вскрыть их не так просто. Такие механизмы легко и быстро монтируются. Для этого достаточно иметь дрель и сварку. К минусам можно отнести вероятность взлома с использованием топора или фомки.

В этом видео вы узнаете, как врезать замок:

Электромеханические запорные механизмы именуют кодовыми. По сравнению с предыдущими типами устройств, они намного надёжнее. В составе этого замка присутствуют затвор и приборная панель. Когда необходимо закрыть замок или приоткрыть его, на приборной панели набирается соответствующий код.

Единственным минусом такого замка является необходимость в обеспечении электрического питания. Безусловно, новейшие модели имеют поддержку аккумуляторных батарей, но в реальности они могут разрядиться в самый неподходящий момент. Аккумулятор можно заменить только с внутренней стороны.

Ответственные компании снабжают указанные модели особыми элементами. Они подзаряжают аккумулятор на непрерывной основе.

Открыть электромеханический замок почти невозможно, разве что имея в наличии дорогостоящее оборудование. Выделяют и такую разновидность электромеханического устройства, где электросигнал представляет собой альтернативу кода. Подается он через нажатие на особую кнопку.

Электромагнитные замки устанавливаются в многоэтажных сооружениях на двери подъезда. Система включает в себя затвор и магнитный ключ. Механизм замка может быть настроен на электромагнитное поле ключа. Если поднести магнитный ключ к выступу на устройстве, замок откроется. Впервые появились такие механизмы около 10 лет назад. За это время никому не приходилось сомневаться в надежности указанных устройств. Но сегодня удается вскрывать даже их, для этого достаточно подобрать определённую электромагнитную комбинацию.

Радиоволновые — работают по принципу автомобильной сигнализации. Это самый надежный на сегодняшний день вариант. Открыть его практически невозможно. Для этого требуются особые знания и наличие дорогой аппаратуры. Вряд ли в этом случае удастся самостоятельная установка замка на калитку из профнастила, так как изготавливают такие изделия на заказ. К тому же требуется определенный профессионализм для их установки.

Получается, что существует немало разновидностей замков с различной стоимостью и характеристиками. Обычно предназначенные для калиток модели изготавливаются специально для монтажа на металлопрофиль.

Видео описание

В видео показано, как врезать замок в калитку из профильной трубы:

Радиоволновые замки

Эта разновидность также входит в категорию электронных моделей. Отличается она от вышеописанных тем, что сам процесс открывания производится с помощью брелока. Последний отправляет радиосигнал на блок управления, который и открывает калитку. Сам же механизм открывания может быть магнитным или электромеханическим.

Открыть такой замок можно с любой точки двора или с расстояния, подходя к дому. Это самые дорогие модификации, предлагаемые современным рынком.

Электронный замок дистанционного управления Источник ae01.alicdn.com

Классификация замков

Модели классифицируют по типу установки, механизма и работе запора и фиксатора.

Замки на ворота и калитки по типу установки

• Навесной. Простую конструкцию применяют в основном для ворот. Для некоторых сегодня кажется неудачным вариантом, так как он легко взламывается нарушителями.
• Накладной. Обеспечивает легкость монтажа и эксплуатации. Снаружи от двери открывается ключом, за ней на территории — с помощью ручки.
• Врезной. В отличие от двух первых типов, на его установку уходит больше времени. С обеих сторон открывается и закрывается на ключ; с внутренней стороны может иметь защелку.

Виды устройств по назначению

• Запирающийся. Можно закрыть или открыть только с помощью ключа или рычажка.
• Запирающе-фиксирующийся. Модель предполагает дополнительную защелку, отодвигающуюся от нажатия на ручной механизм. Такой замок обычно используется именно для калиток.

Замки по типу механизма

• Сувальдный. Такие замки обеспечивают надежную защиту дома, но вполне подойдут и для металлопрофиля. Внутри конструкции находятся пластины (сувальды), которые открывают дверь при повороте ключа, имеющего бороздки, совпадающие с этими пластинками.
• Реечный. Считается не очень надежным механизмом. Приваренные к забору или калитке петли, по которым движется засов, не составляет большого труда взломать. Для повышения надежности делают два ригеля на большей основе, которые двигаются вместе.
• Цилиндровый. Внутренний цилиндр меняет положение при поворачивании вставленного в замок ключа.
• Кодовый. Кодовое число, которое должен знать только владелец территории, вводится на специальной панели с помощью кнопок.
• Электронный. Довольно дорогая новинка, но зато удобная в использовании. Замок открывается при помощи ключа-таблетки или набранной кодировки.

Краткое описание

Установка забора, ворот и калитки является логичным действием для защиты своего пространства от нежелательных панорам, внимания и «гостей». Поэтому установка калитки для прохода требует и установки замка. Это позволит усложнить проникновение на территорию посторонних, кроме того, калитка и запор показывают завершенность всей заградительной конструкции. При выборе замка некоторые люди отдают предпочтение внешне красивым приспособлением, но они не всегда прочны и надежны

Важно помнить, что основной критерий в выборе запоров – это их надежность. Все запоры и замки можно условно разделить на несколько категорий:. Устройство реечного замка

Устройство реечного замка.

Реечные. Такие замки часто использовали в прошлом. Принцип заключается в продавливании ключа определенной формы с силой в скважину, что заставляет пружины сжиматься и открывать засовы, которых может быть несколько.
Навесные. Это самый древний вид замка, его появление относят к раннему Средневековью. Запор состоит из стальной дужки, которая вставляется в механизм запирания. Для его установки требуется установить на калитку и ее опору по кольцу, через которые можно продеть дужку. Однако установка таких замков не рекомендуется – их легко взломать, они являются индикатором присутствия/отсутствия хозяина, они часто выходят из строя в зимнее время из-за наледи внутри механизма. Наиболее часто их устанавливают на гаражные ворота как второй, дублирующий запор.
Врезные и накладные приспособления. Они наиболее широко распространены в настоящее время. Можно подобрать любой механизм запирания, который может иметь и дополнительный механический привод для продольной фиксации двери вверху и внизу

Важной деталью таких замков является фиксирующая планка, которая должна иметь толщину не менее 3 мм. В противном случае запор легко можно выломать. Обычно при приобретении смотрят на тип ключа, толщину запорных элементов, а на планки просто не обращают внимания, что иногда приводит к печальным последствиям

При выборе именно такого рода механизмов следует выбирать устройства без автоматического запирания. Такой «автомат» часто заклинивает (особенно если он находится под открытым небом), что выводит из строя весь запор.

Обычно при приобретении смотрят на тип ключа, толщину запорных элементов, а на планки просто не обращают внимания, что иногда приводит к печальным последствиям. При выборе именно такого рода механизмов следует выбирать устройства без автоматического запирания. Такой «автомат» часто заклинивает (особенно если он находится под открытым небом), что выводит из строя весь запор.

Схема врезного замка.

Магнитные приспособления. Бывают нескольких типов – кодовые, сенсорные и электронные. Это наиболее дорогой тип замка, он имеет высокую надежность. Однако таким устройствам необходимо постоянное питание от электросети. При его отсутствии запирающее устройство будет разблокировано. Кроме того, такие устройства требуют регулярного сервисного обслуживания, что делает их дорогими.

Щеколды. Их обычно устанавливают таким образом, чтобы их нельзя было увидеть со стороны. Для запирания/отпирания не требуются ключи, они просты, прочны и надежны, однако их следует устанавливать так, чтобы их нельзя было достать извне. Классическая щеколда имеет ручки, которые выполнены в виде колец, через которые можно продеть дужку навесного замка.

Следующим важным моментом является тип калитки и забора и материалы их изготовления. Наиболее часто калитки делают распашными, однако бывают варианты раздвижные и подъемные

Важное значение имеет и материал, из которого изготовлен забор. Это может быть дерево (доски), трубы, листы металла, сетка, различные кованые конструкции. В последнее время заборы стали часто делать из профнастила

Помимо материала изготовления самой калитки, важен и материал косяка. Совокупность всех моментов требует их подробного рассмотрения

В последнее время заборы стали часто делать из профнастила. Помимо материала изготовления самой калитки, важен и материал косяка. Совокупность всех моментов требует их подробного рассмотрения.

Разновидности замков для калиток и правила их монтажа

После установки калитки предстоит подумать о надежной защите. Существует несколько основных видов замков.
Надо охарактеризовать каждый тип устройства по отдельности, это позволит выбрать наиболее подходящий вариант

Приобретая его, нужно обратить внимание на материал и особенности дома. Немалую роль при выборе и установке этого изделия играют личные предпочтения хозяев

Врезные

Данный механизм сходен с накладным изделием. Чтобы установить врезной замок на калитку из профнастила, нужна лицевая планка. Ее качество влияет на прочность изделия. Планка должна прочно держаться, иначе такое приспособление можно будет легко взломать. Для длительной эксплуатации устройства нужно обеспечить гидроизоляцию. Дверь обшивается вышеназванным материалом с 2 сторон. Тогда вода не будет попадать на изделие.

Накладные

Такой вид является самым популярным. В процессе монтажа надо закрепить механизм изнутри калитки. При выборе подобных устройств следует предпочесть открывающиеся ключом с внутренней стороны.

Желательно предусмотреть запорные устройства. Они отвечают за открывание замка, при котором засов выдвигается из корпуса, а при запирании — задвигается обратно.

От числа стержней внутри цилиндра зависит прочность механизма. Эти конструкции отличаются долговечностью, они широко используются для калиток. Накладные устройства бывают 2 типов: цилиндрические и сувальдные. Установка каждого обладает своими особенностями.

У 1 типа кодовая система. Она устойчива к взломам. Наличие бронечашки минимизирует возможность поломки.
Второй не уступает первому по защите от взлома. Основой сувальдного устройства являются пластины. Благодаря их фигурной форме механизмы обладают такими достоинствами:

• высокая степень защиты от открывания;
• наличие накладок из брони;
• небольшие габариты.

Навесные

Такой замок для калитки наиболее прост, для его монтажа надо приварить к двери петли. Главными преимуществами устройств считаются доступная цена, легкость установки и хороший уровень защиты.

Однако у навесных конструкций есть и минусы. Они фиксируются с 1 стороны калитки. При установке на наружную сторону сломать механизм легко. Из-за такого недостатка он менее распространен.

Реечные

Такой механизм запирания был популярным 20 лет назад. Теперь эти изделия редко устанавливают для калиток. В их комплекте имеется засов. Рейка двигается по конструкции. Она состоит из фиксирующих петель, их надо приваривать на дверь.

Использование замка допустимо только изнутри. Изделие не является надежным. Чтобы открыть конструкцию, достаточно продеть лом в отверстие между дверью и запорным устройством. Для запирания применяются ключи. Они слишком большие для постоянного ношения с собой. При открывании устройства придется приложить некоторые усилия.

Кодовые

Данные замки для калитки удобные и надежные. Кодовое устройство работает без ключа. Чтобы войти в калитку, следует набрать необходимую комбинацию. Для открывания механизма изнутри надо нажать на кнопку. Основным изъяном является износ деталей, в результате кнопки перестают работать. Это механические устройства.

Другой вид кодовых конструкций — электромеханические. Они имеют сложную конструкцию. На электронной панели вводят код. Специальное устройство приводит в действие запорный механизм. Комбинацию символов легко изменить, и замена ключей при этом не требуется.

Кодовые конструкции признаны самыми надежными, но их цена высокая. Самостоятельный монтаж является сложным, поэтому привлекают специалистов. Электромеханические устройства нуждаются в постоянном питании от аккумуляторов. Они периодически выходят из строя.

Радиоволновые

Принцип работы радиоволновых замков сходен с автомобильной сигнализацией. Цена таких изделий высокая, их ставят на бронированные двери. Для калитки из профнастила использовать их нецелесообразно.

Основные достоинства конструкции заключаются в высокой устойчивости к попыткам взлома. Чтобы открыть устройство, необходимо иметь практические умения в радиотехнике. Установка замка на калитку сопряжена с трудностями.

Монтаж любого из рассмотренных механизмов имеет некоторые особенности. Но для всех существует несколько общих правил:

1. Перед установкой необходимо ознакомиться с инструкцией. Она идет в комплекте с устройством.
2. Нужно сделать разметку для места монтажа изделия.
3. Затем вырезают болгаркой места для изделия, ключа и личинки.
4. Потом идет установка всех деталей.
5. Осуществляется проверка исправности механизма.

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.
